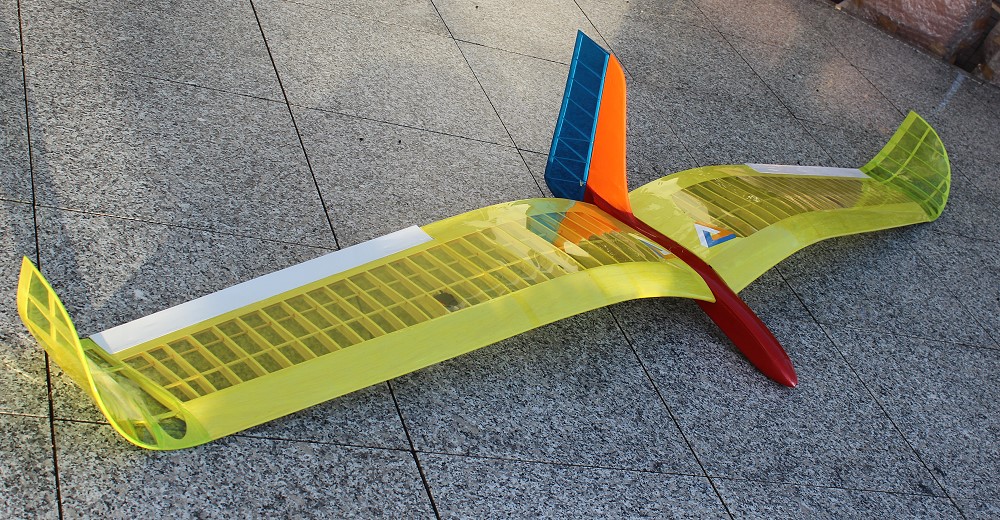

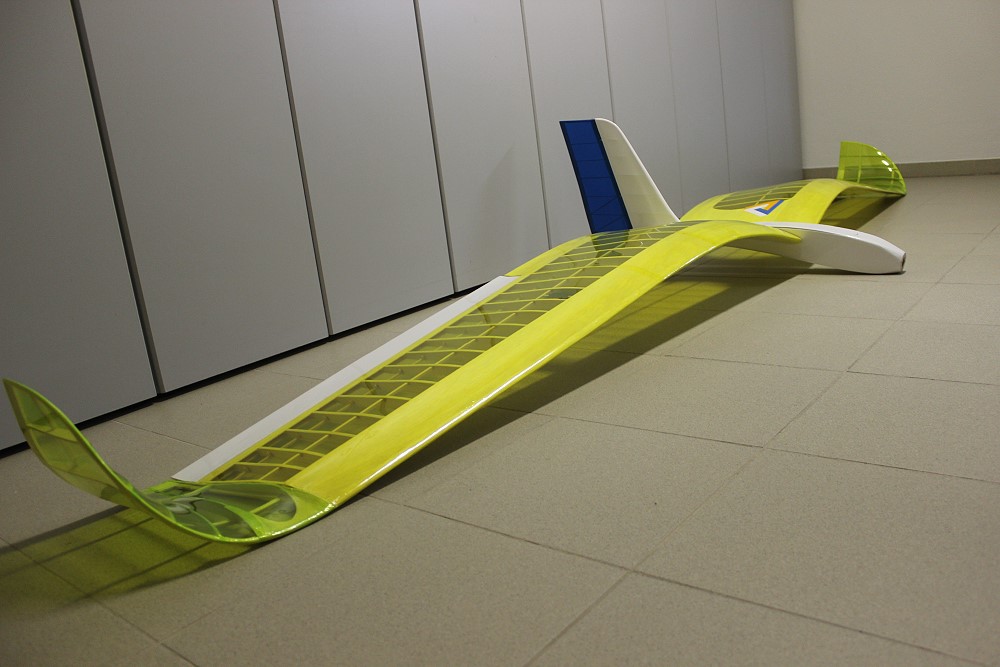

Das Bunte Huhn

ein Thermikbrett (Version 1)

Version 2 hier

Nurflügel von Klaus Jakob 1997

angefangen am 24.10.18 - fertig am 10.2.19

Technische Daten



Spannweite

    3,100 m

Flügelfläche

    ca.  100 dm²
Schwerpunkt    zw. 11 und 12 cm

Gesamtmasse

    ca. 1,500 kg

Flächenbelastung

    ca. 15 g/dm²
Massen Seglerversion mit GfK-Rumpf
  • li. Flügel: 433 g
  • re. Flügel: 448 g
  • Rumpf mit SR, SR-Servo, Empf., Akku: 510 g
  • Folie usw.

  gesamt: 1,500 kg
Motorisierung
  • Motor: Joker 2830 11,5V V3 960 kV (Lindinger)
  • Spinner: 40/3,2 mm cool F.Klapp (Planet-Hobby, Lindinger)
  • Prop: CAM Folding-Prop 10/6 " (Graupner)
  • Akku: 3S 1300 mAh Top-Fuel Hacker (Höllein)
  • 30A-Regler BEC

  gesamt: 0,232 kg
Motorrumpf komplett   0,557 kg

Masse Motorversion mit Holzrumpf   1,682 kg

   Video und Bilder vom 1.1.2023 Flug am 6.6.23

  Video vom 22.3.19 HIER

Video HIER und HIER

Erstflug-Seglerversion

 Erstflug-Motorversion

Holzrumpf mot

GfK-Rumpf

Rohbaubilder

Finish

Seitenruder



Winglets

 Schleppkupplung

Flügel

Querruder
