| ORLIK II - Höhenleitwerk | |
 |

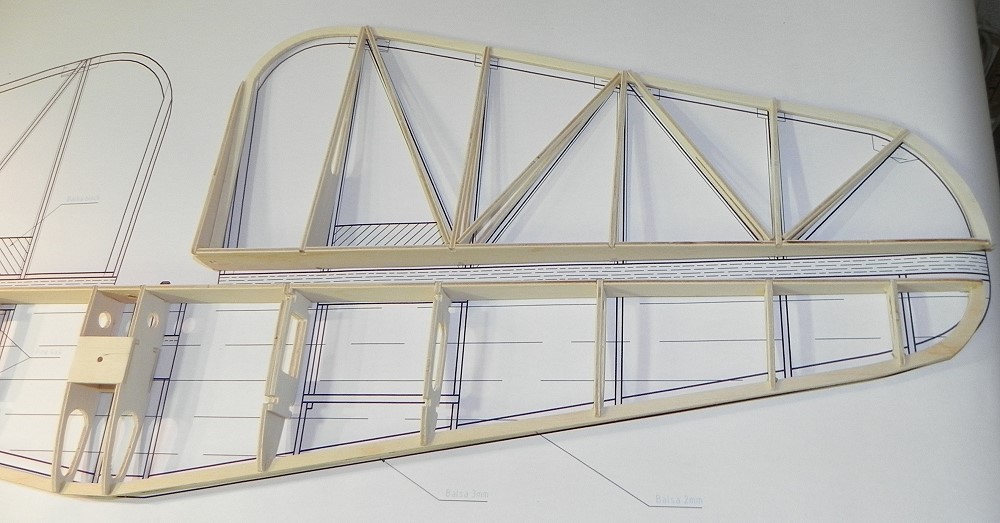

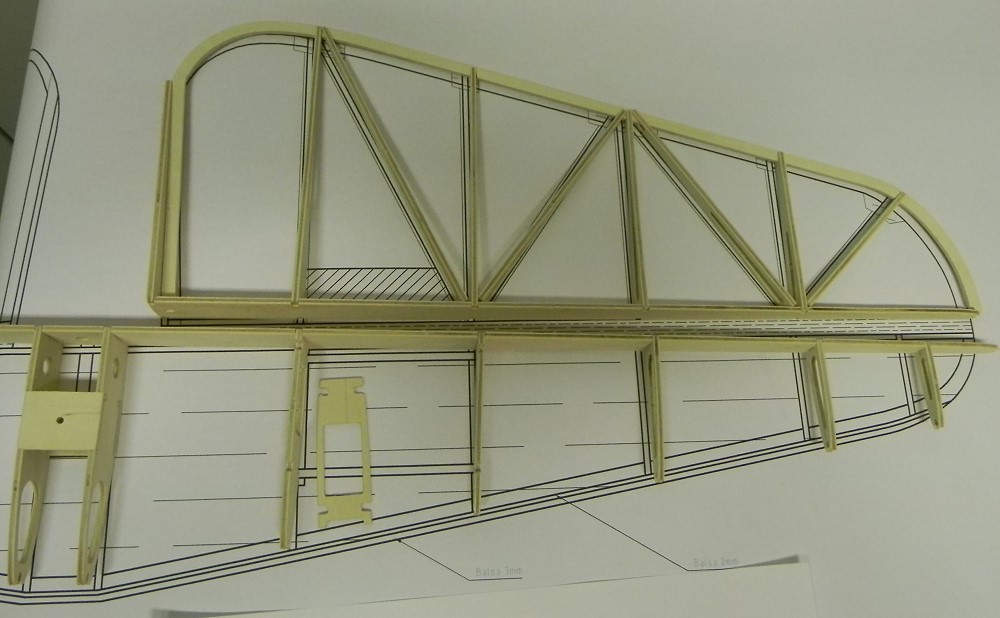

Die Teile des HLW erstmal zusammengesteckt. Man muß lange suchen und genau hinsehen, weiß die Teile des SLW ähnlich sind. |
 |

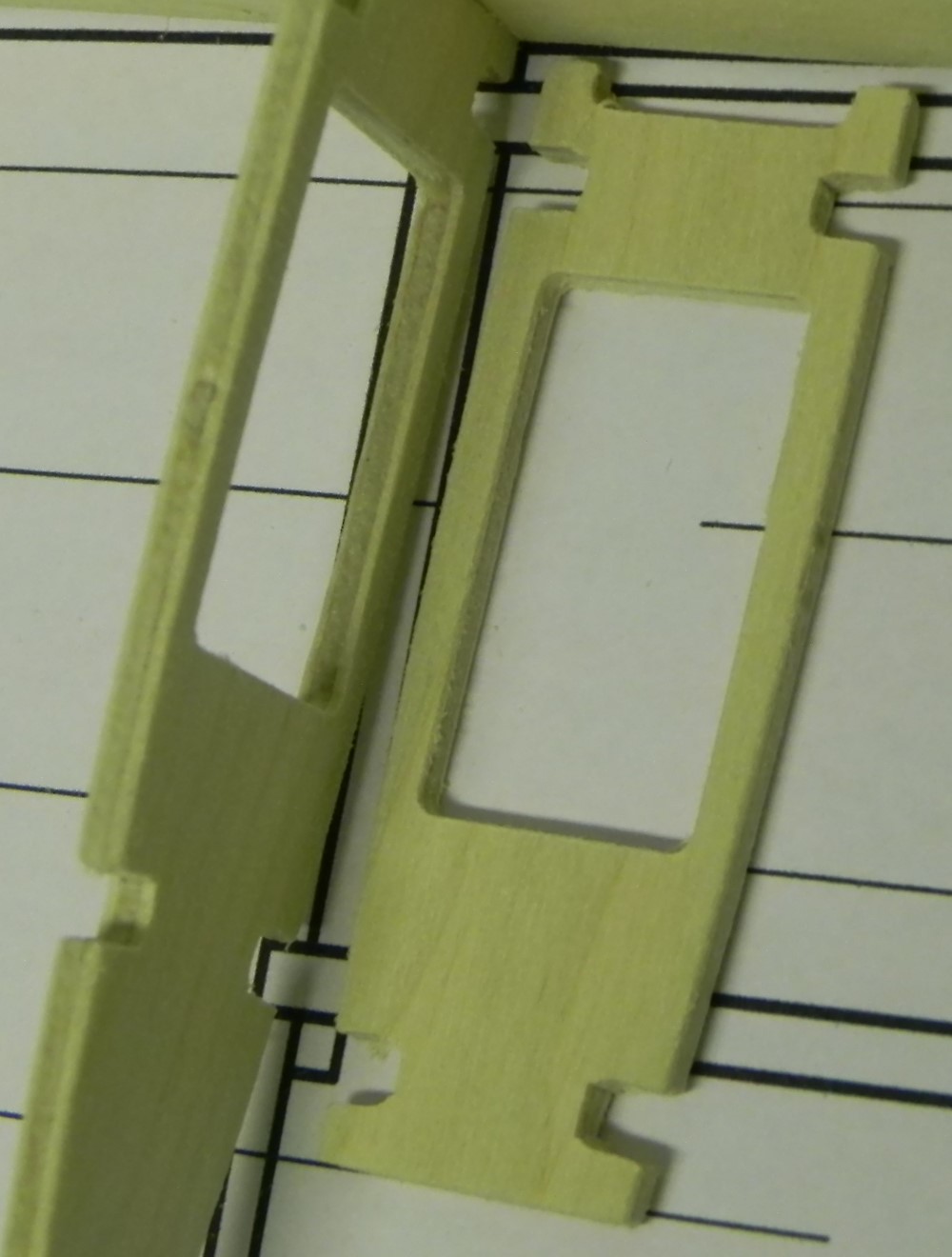

Diese Verstärkungsrippe paßt nicht, da im Holm keine Einfräsungen vorgesehen sind. Man muß die Füßchen abschneiden. |
 |

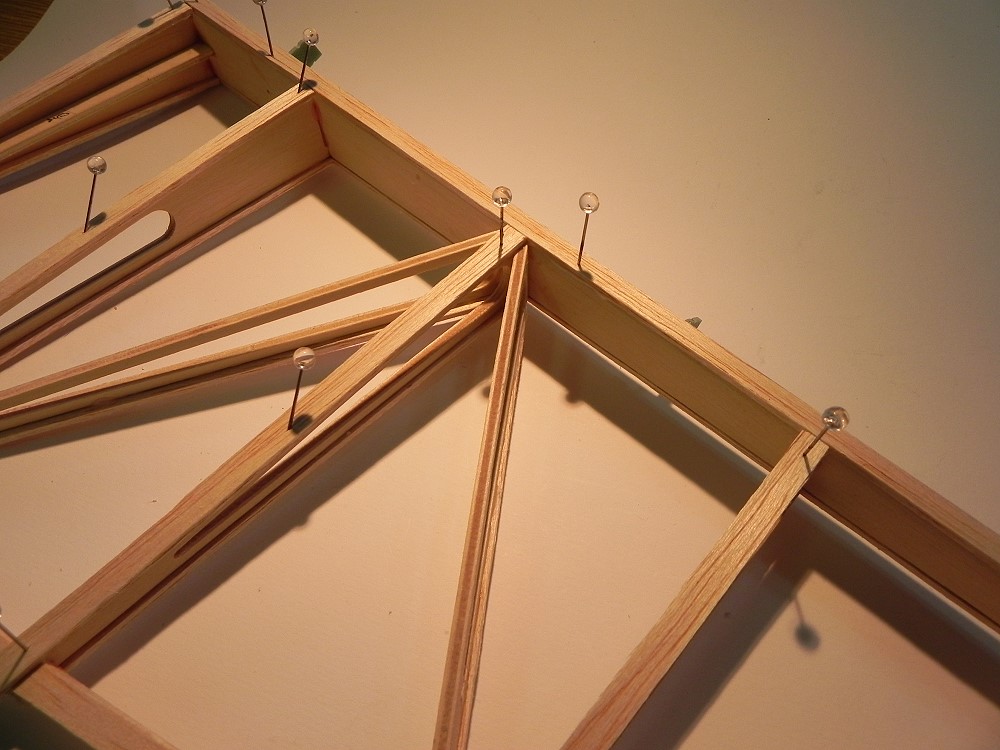

Die Teile sind verklebt. |
 |

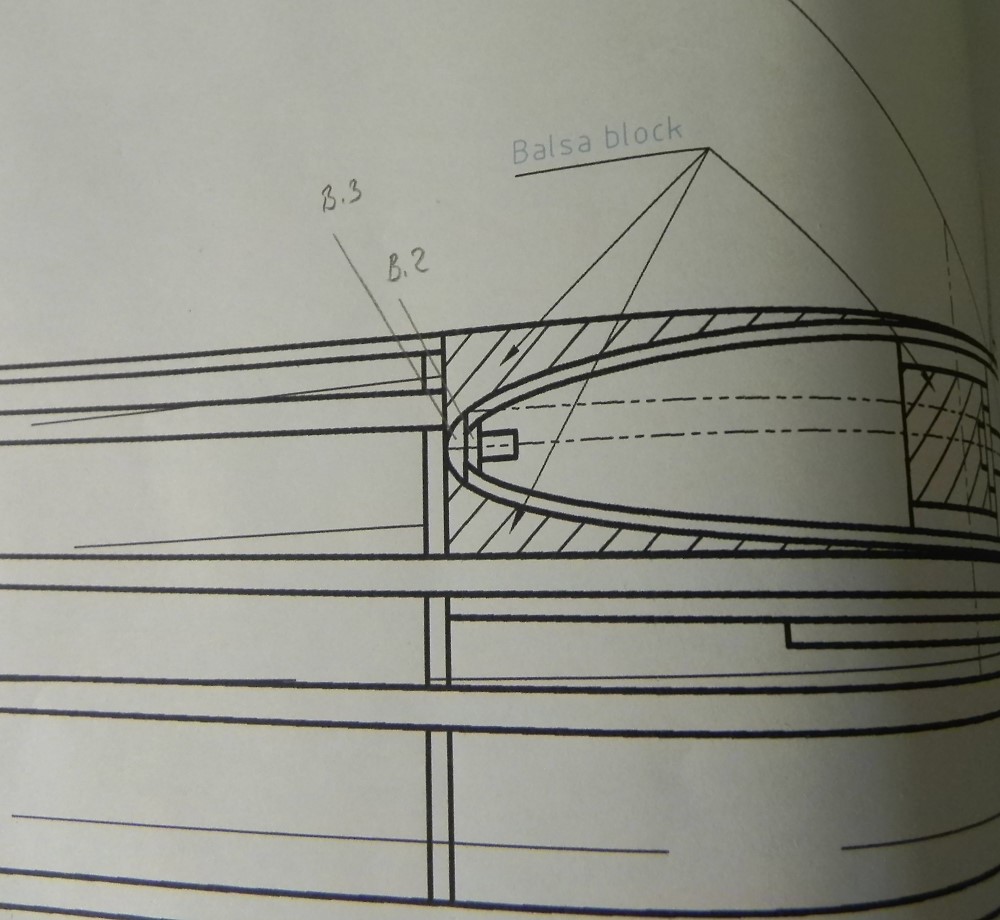

Vorne kommt an die Rippen ein 2mm-Balsastreifen, darüber die 2mm-Balsabeplankung und darauf dann eine 3mm-Balsanasenleiste. |
 |

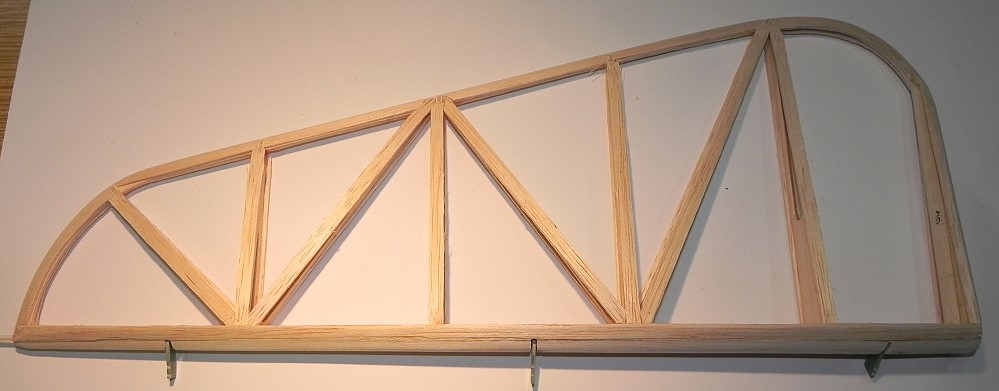

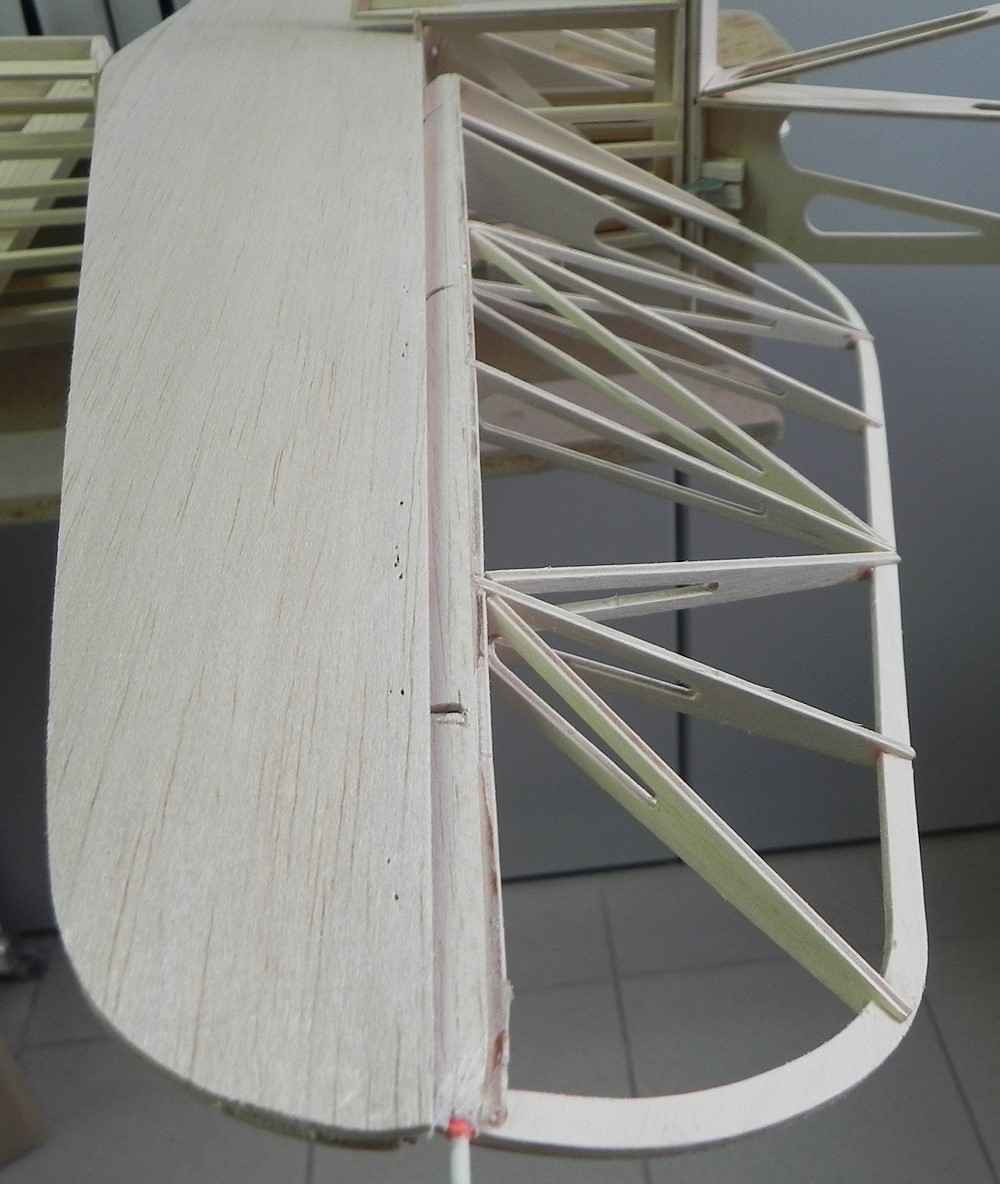

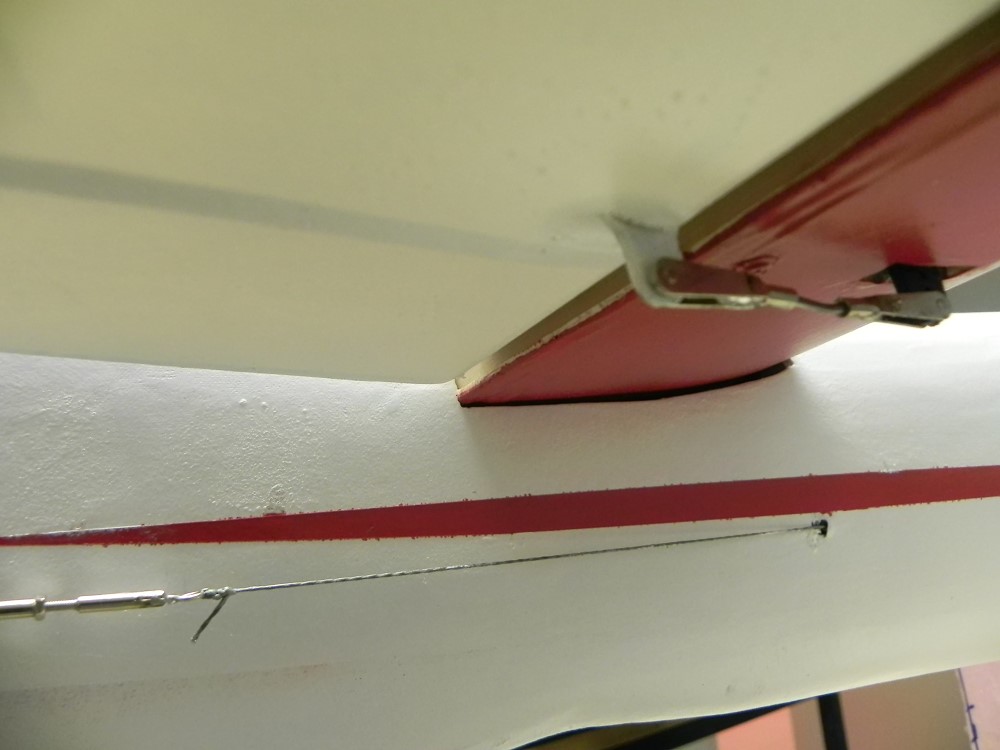

Die HR haben Scharniere mit einem 2mm Glasfaserstab. |
 |

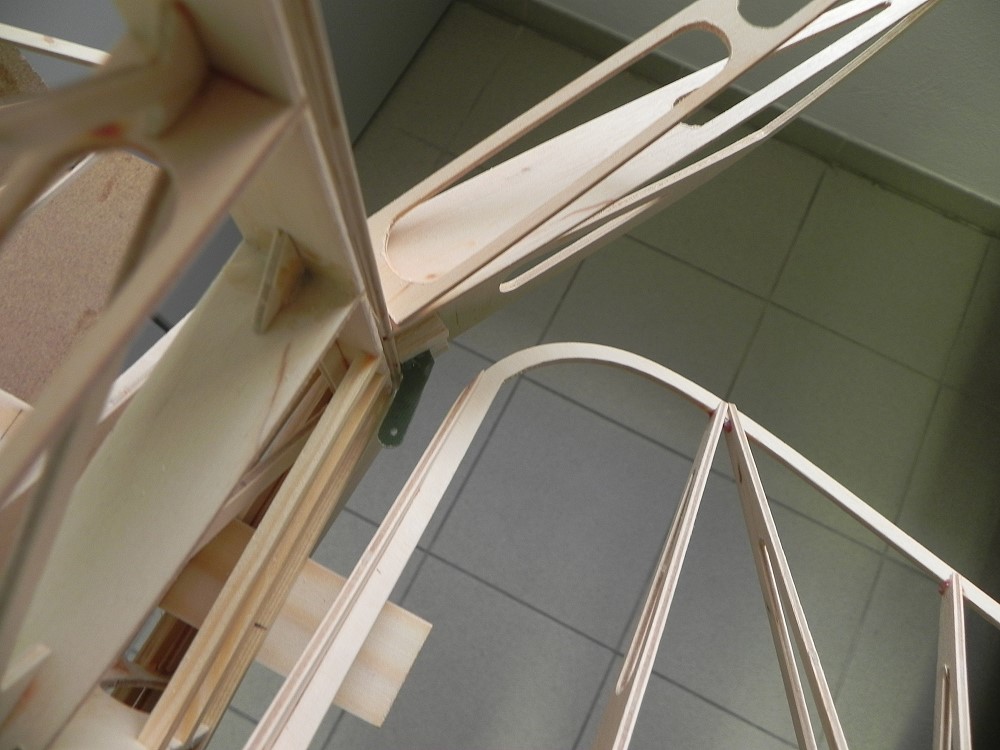

Das SR hat immer noch genügend Platz. |
 |

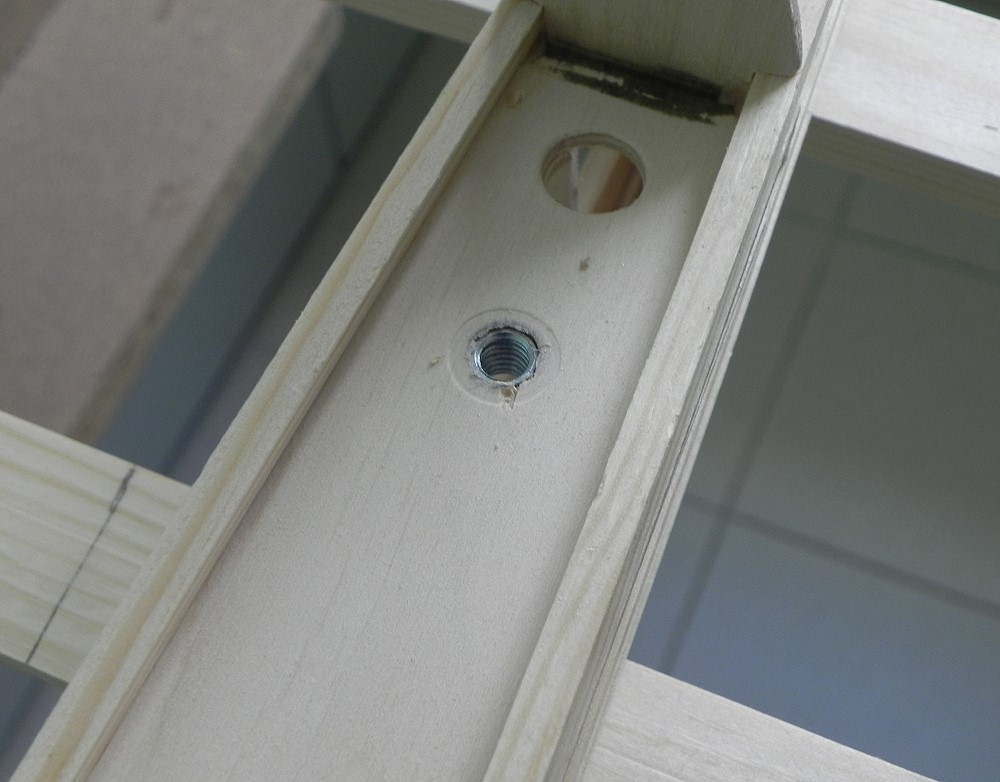

M6 Einschlagmutter im Rumpfbrett. |
 |

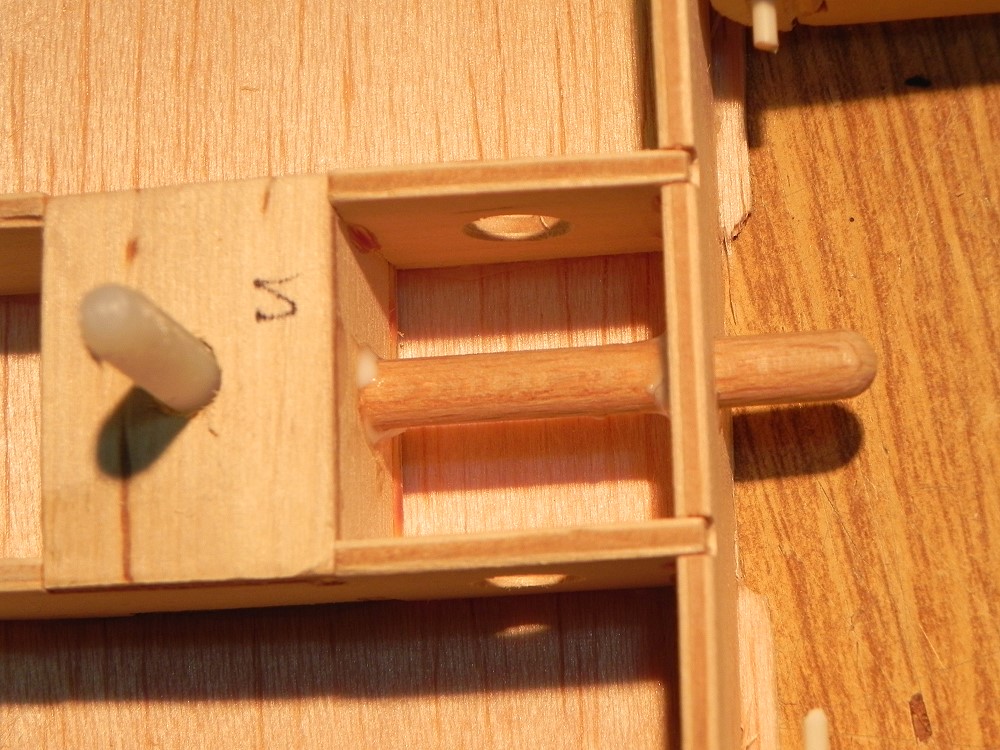

Ein 6er Buchendübel an der Hinterkante des HLW hält das HLW im Rumpf. |
 |

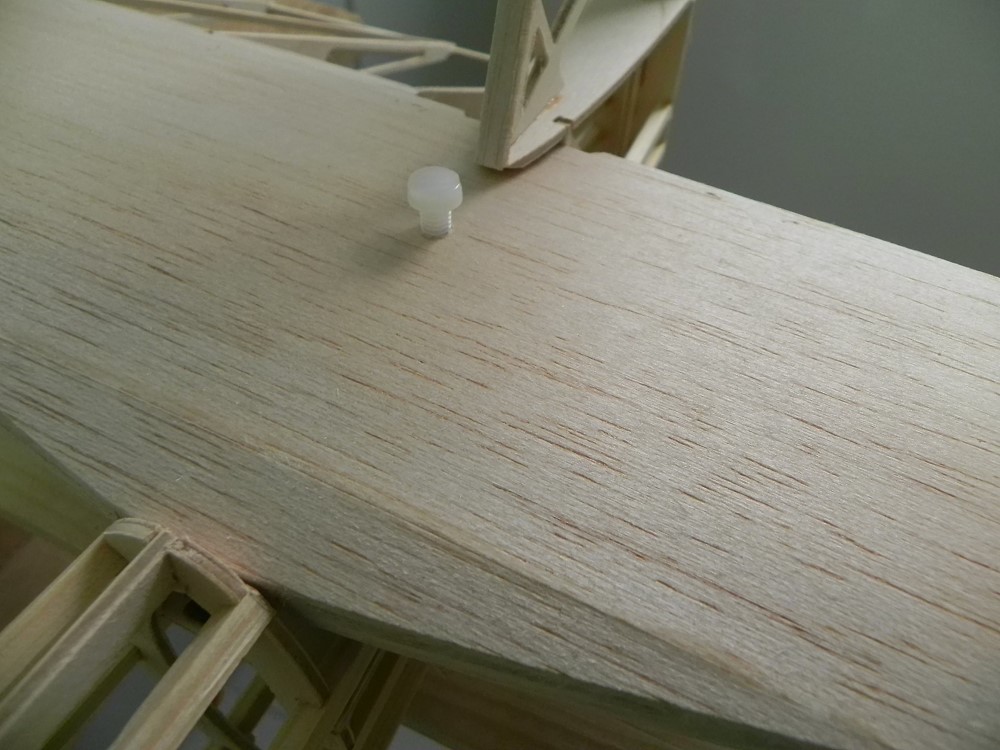

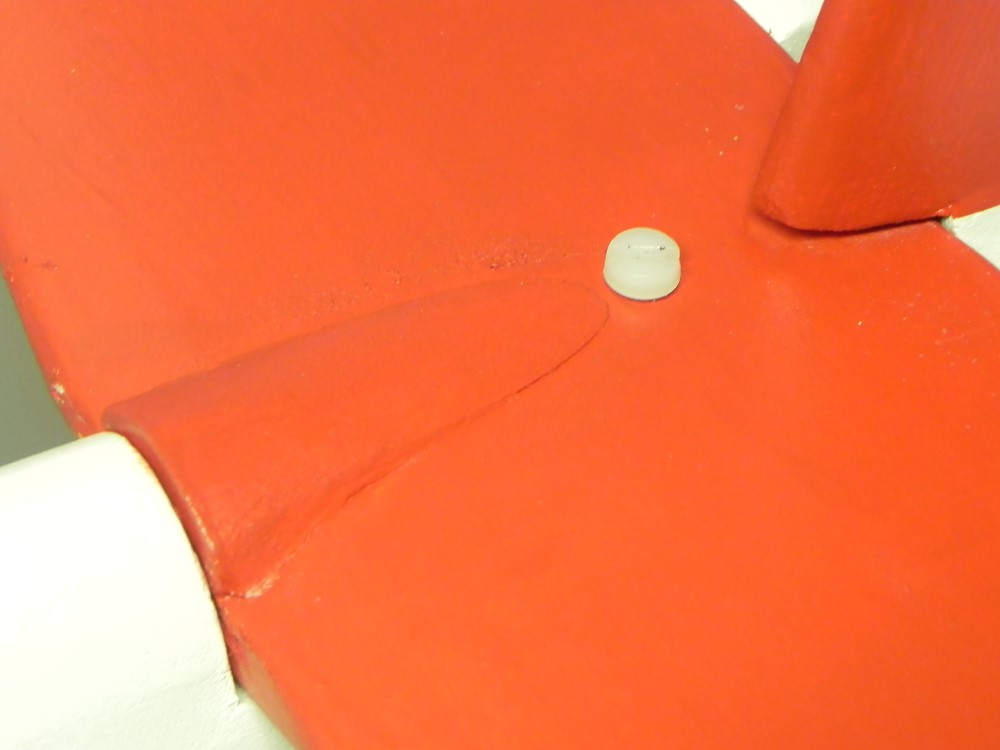

Dann wird es mit einer M6 Nylonmutter festgeschraubt.. Das HLW ist mit 2mm Balsa beplankt. |
 |

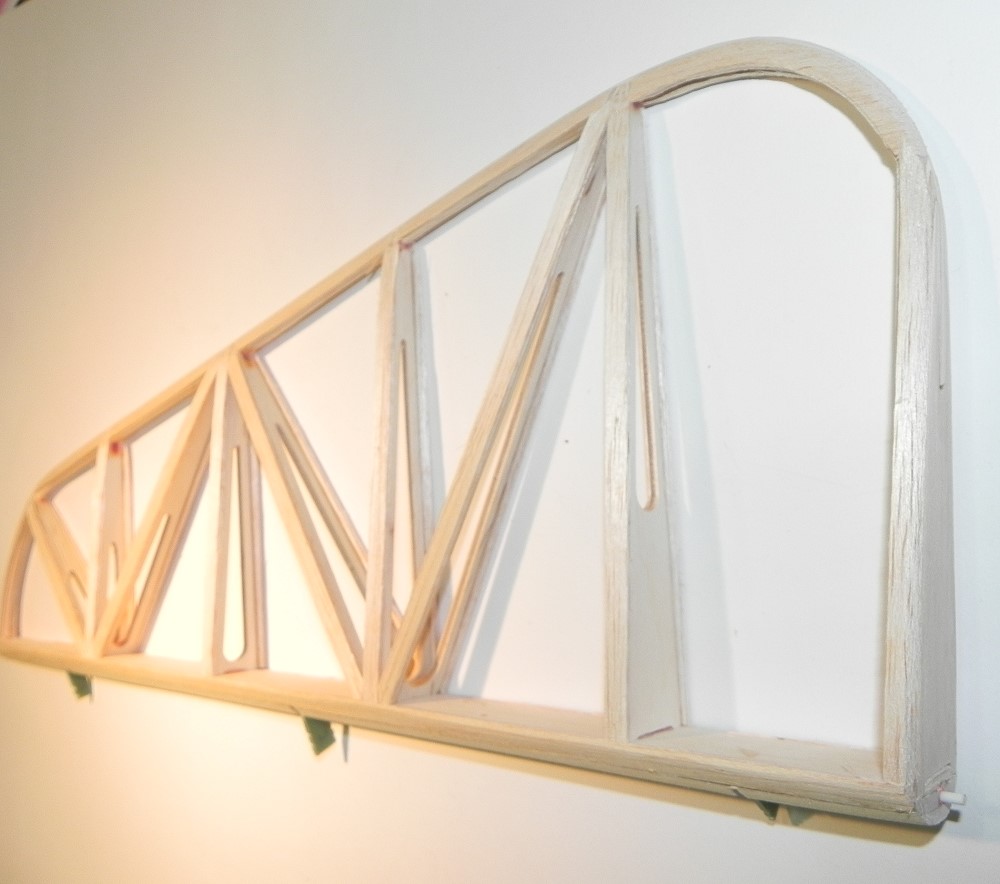

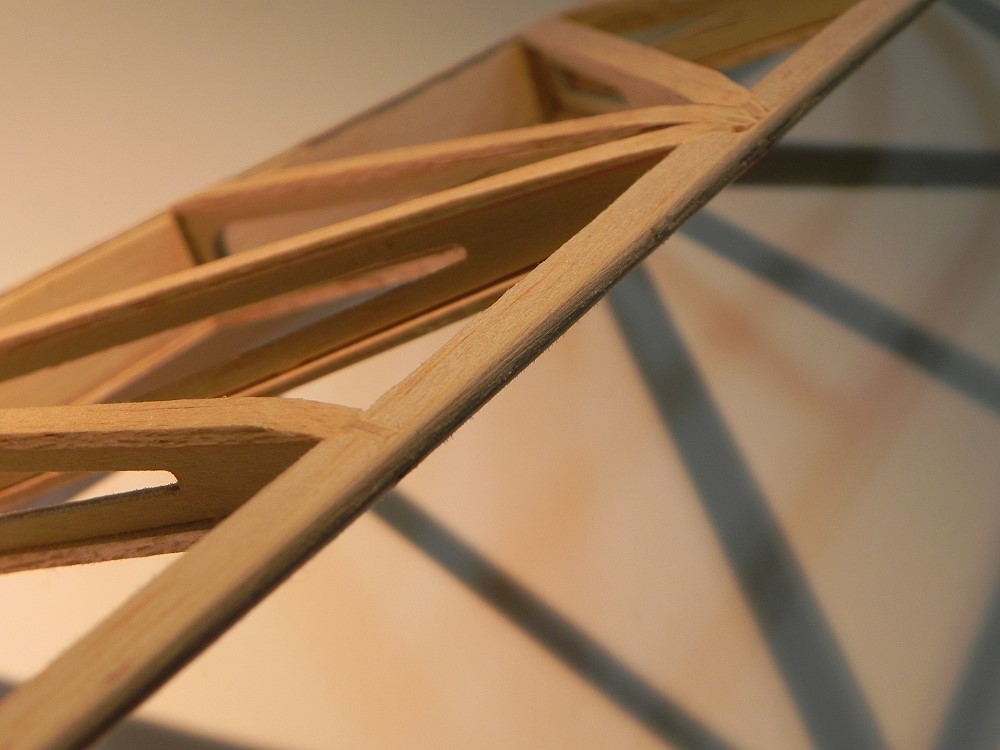

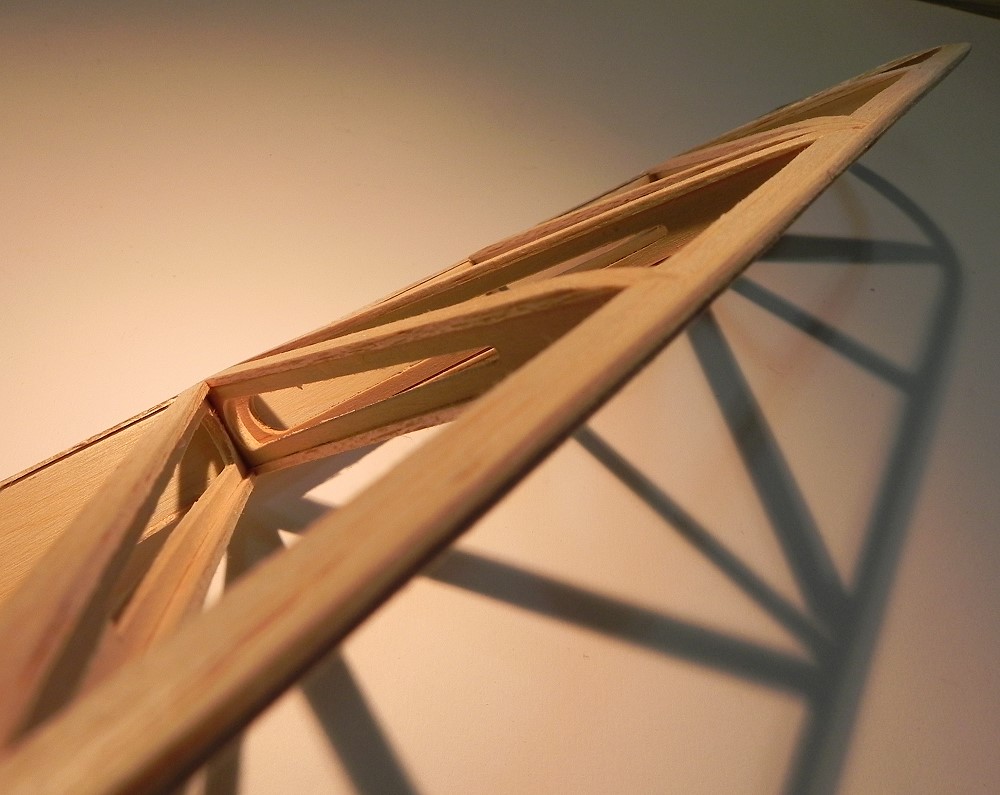

HLW und SLW werden mit 6mm breiten Balsastreifen (2mm)
beplankt: Endleiste, Holm, Rippen. Später wird dann alles verschliffen - eine Sch...-Arbeit.
|
 |

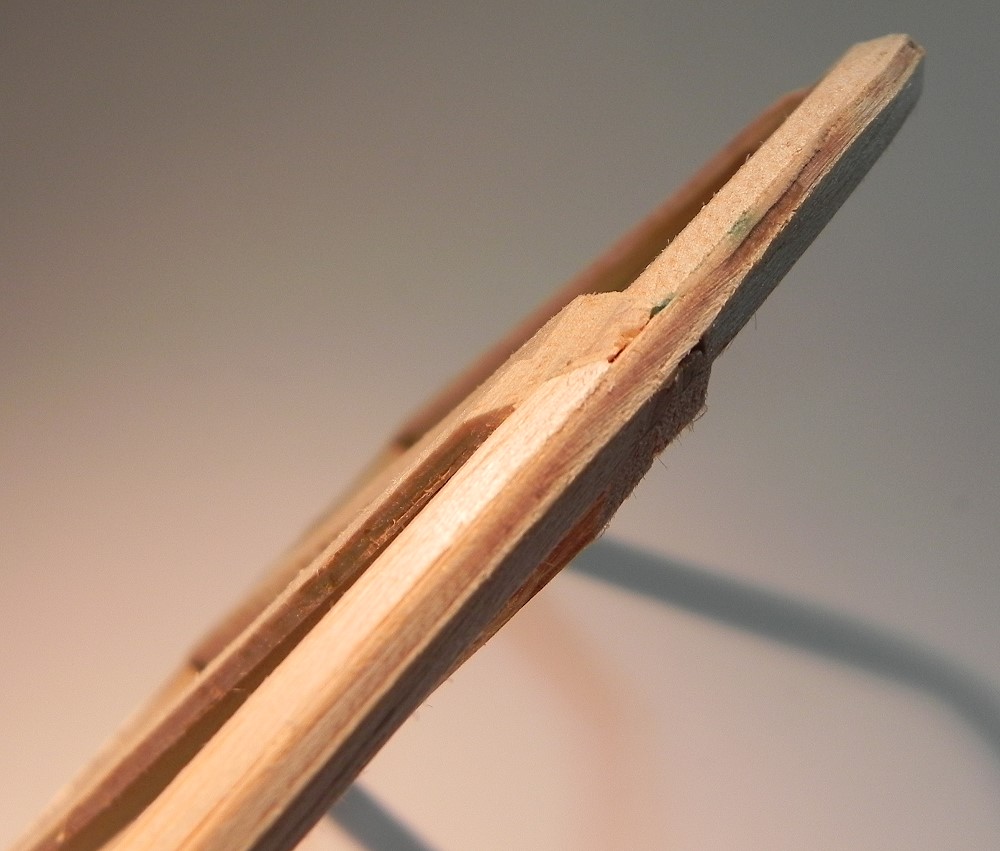

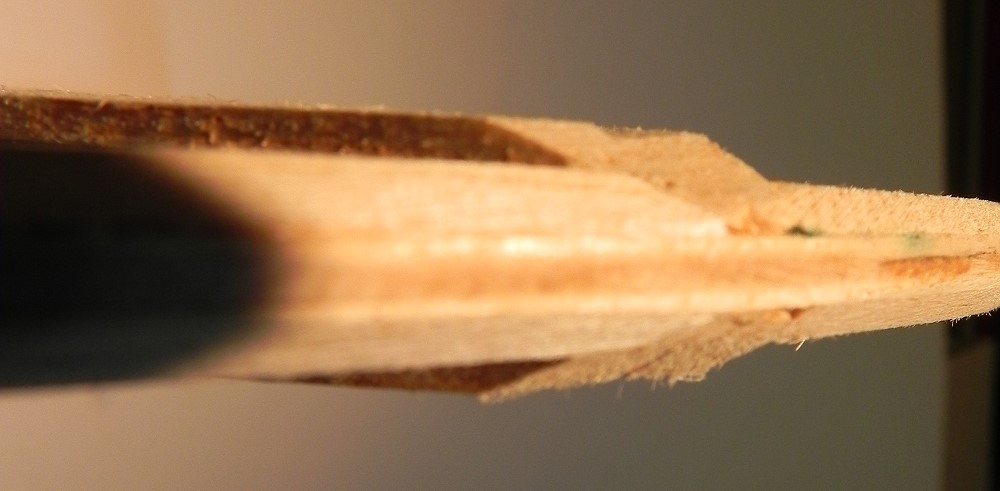

Zuerst auf beiden Seiten 45° verschleifen. |
 |
|
 |
|
 |

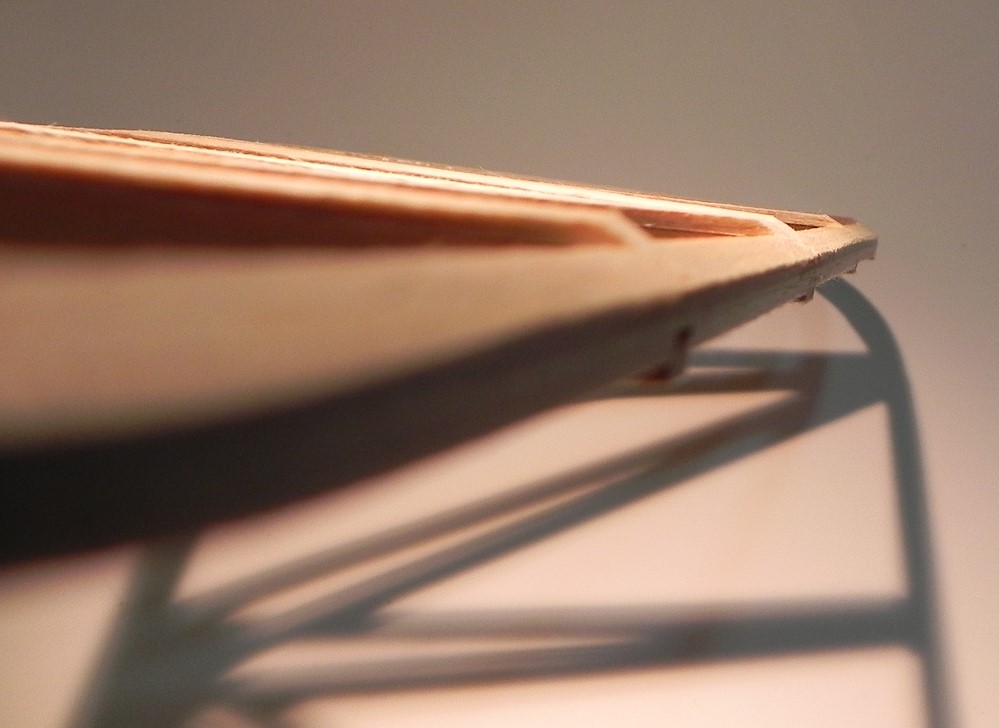

Danach die Aufleimer schräg verschleifen, die Aufdopplung der Endleiste auch. |
 |
|
 |
Fertig. |
 |
|
