| NEMERE (1936) | zum Vergrößern auf die Bilder klicken |
| Baubeschreibung in Bildern | |
| 5. Flügel | |
 |
Der Flügelholm. ACHTUNG! Die beiden Verkastungen und die Holmauffütterung sind an der Unterseite leicht schräg, um eine konische Steckung zu erhalten. Genau hinsehen! Oberseite Holm ist plan, Unterseite verjüngt sich. |
 |

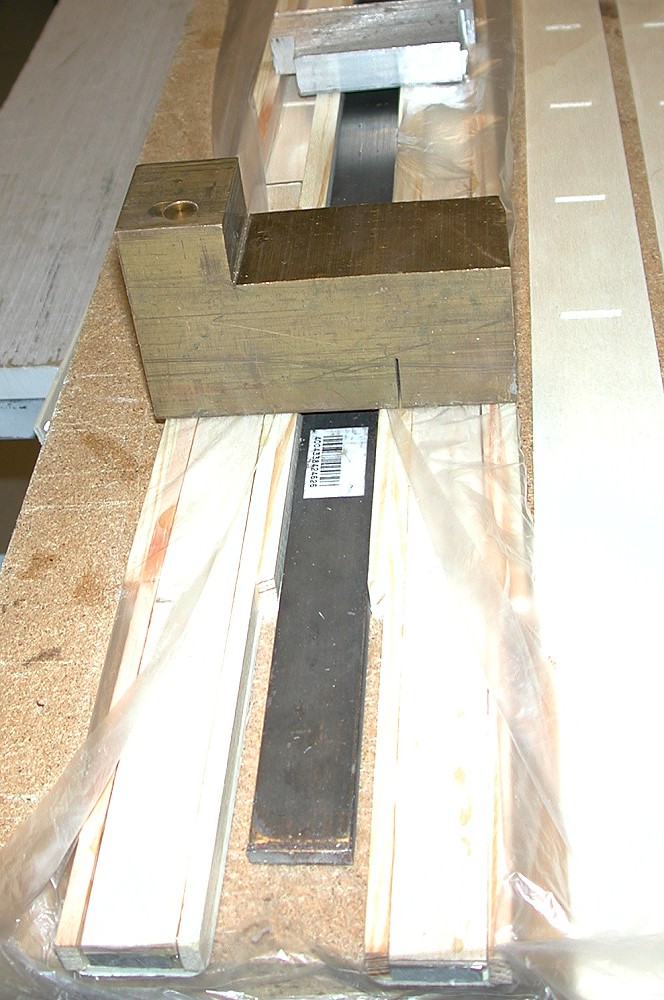

Tipp Da die Flügelholme oben plan sein sollen, habe ich beide Holme spiegelverkehrt an eine 2m Eisenlatte gelegt und beide gleichzeitig gebaut. |
 |
Flügelsteckung: das Alu-Profil 6x20mm wird mit Harz zwischen die Kiefernleisten geklebt, darauf kommt die Holmauffütterung aus 3mm SpH. Den leichten Konus beachten! Zum Schluß kommt darauf die zweite Verkastung aus 3mm SpH. |
 |

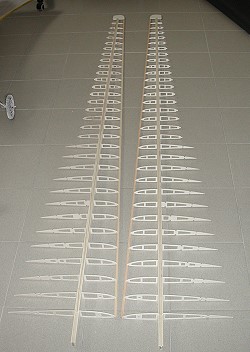

Flügelholme mit Rippen |
 |

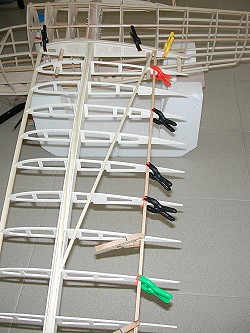

Zum einkleben der 5x5mm Kiefernleisten zur Verstrebung sollten die Flügel an den Rumpf angesteckt werden. |
 |
ACHTUNG! Flügel- und Rumpfabschlußrippen nicht vergessen. Es müssen insgesamt 4 Rippen pro Flügel sein (2 sind etwas größer, wegen der Beplankung). |
 |

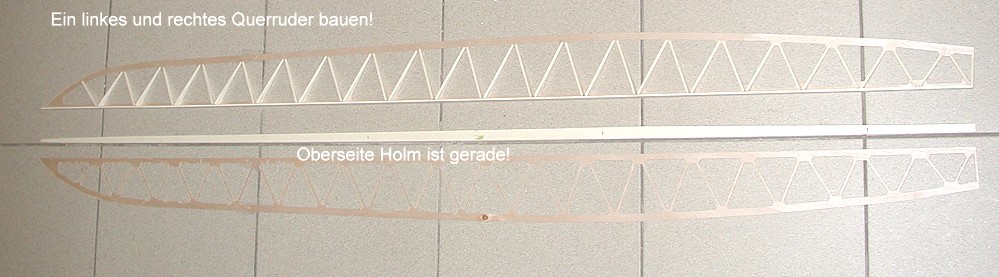

ACHTUNG! Linkes und rechtes Querruder bauen. Holmoberseite ist gerade. |
 |

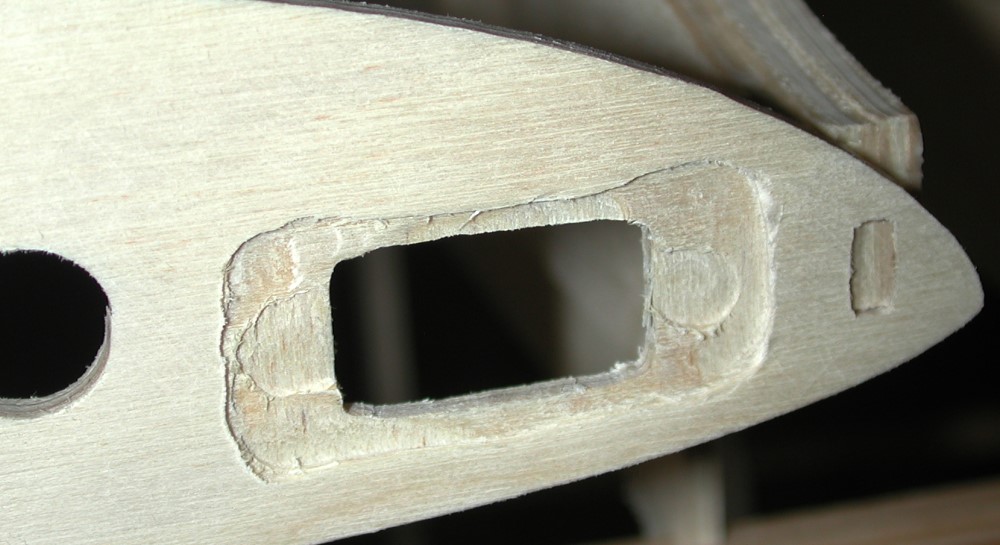

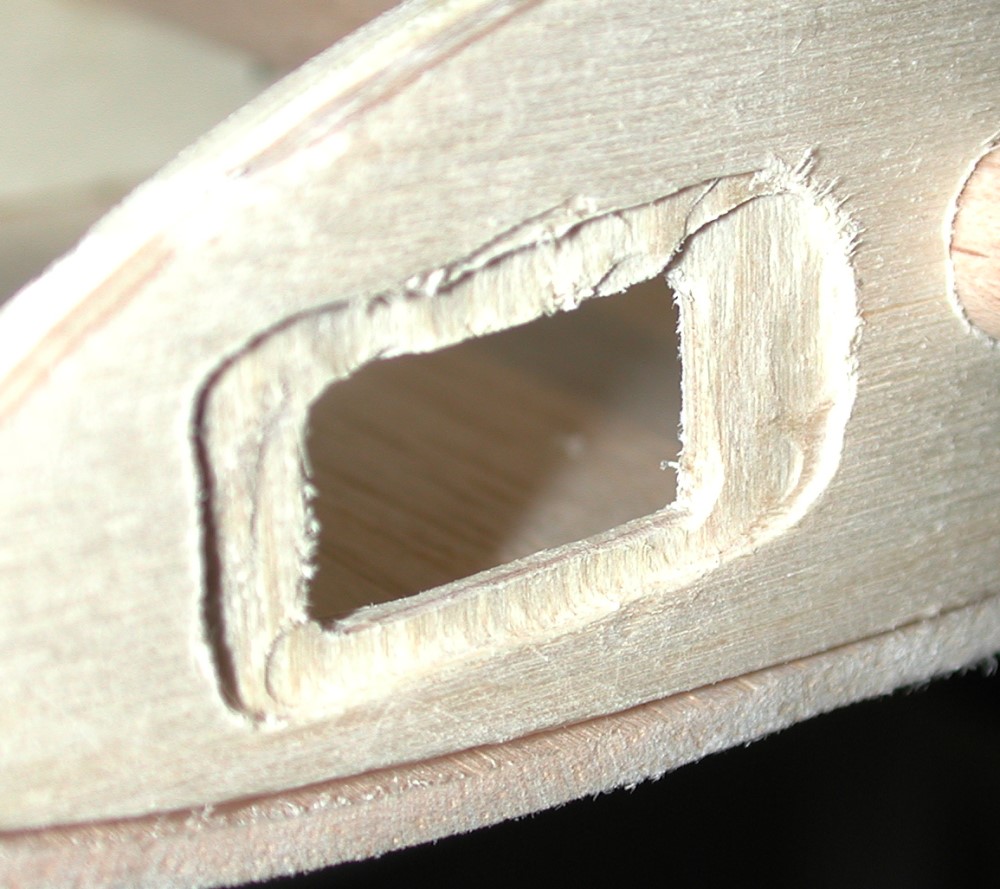

1. Abschlußrippe mit Ausfräsung für Sub-D-Stecker |
 |

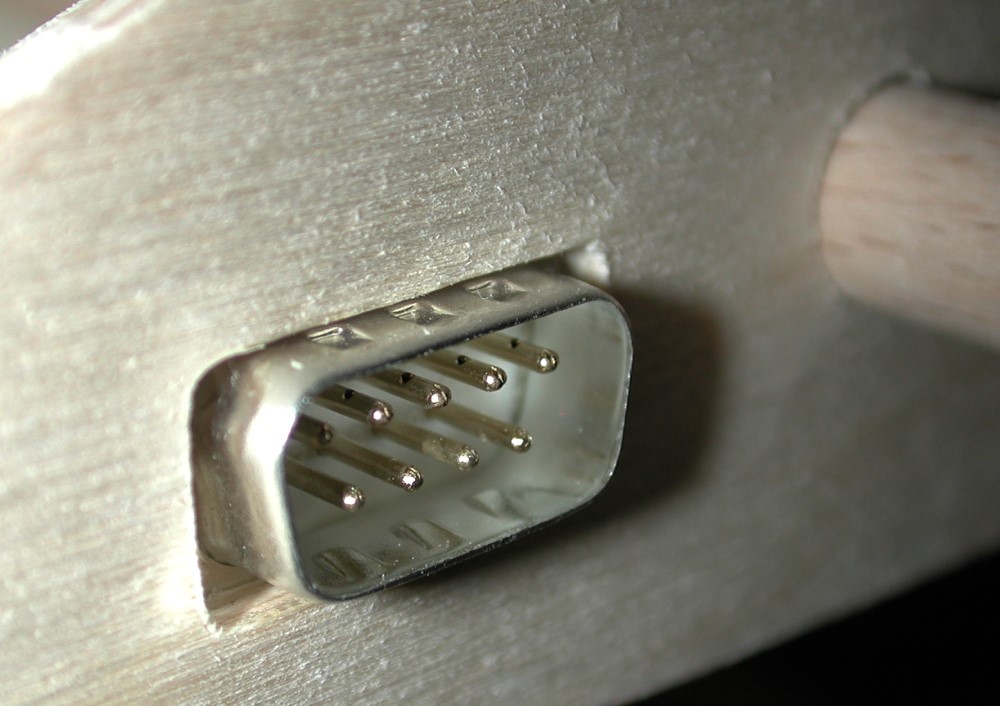

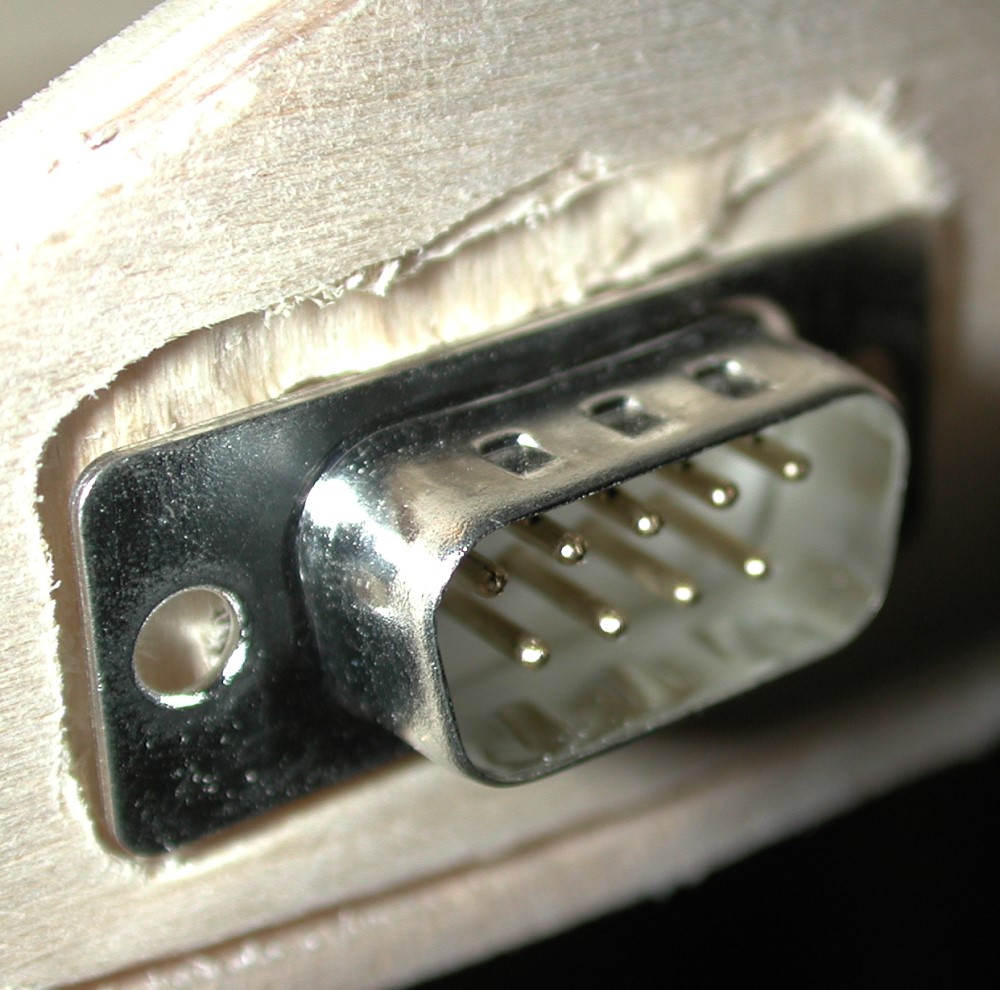

Sub-D-Stecker in der Ausfräsung |
 |
Die Flügelabschlußrippe wird aufgeklebt (nach der endgültigen Beplankung). Der Stecker wird nicht festgeklebt und kann sich somit in der Aussparung frei bewegen - schwimmende Befestigung |
 |
Dasselbe wird am Rumpfanschluß gemacht. |
 |
Flügel bespannt - Unterseite |
 |
Oberseite |
