Minimoa die 3. |
April 2011 |
| nach Plan gebaut, 3,40m SpW | |
|
Die 1. hatte 2,20m SpW und war nach FMT-Plan gebaut; 2-achsig; ca. 1983 Die 2. war ein Bausatz von Krick mit 3,40m; 2003 |
|
 |
Die Flügel habe ich so gekauft. |
 |

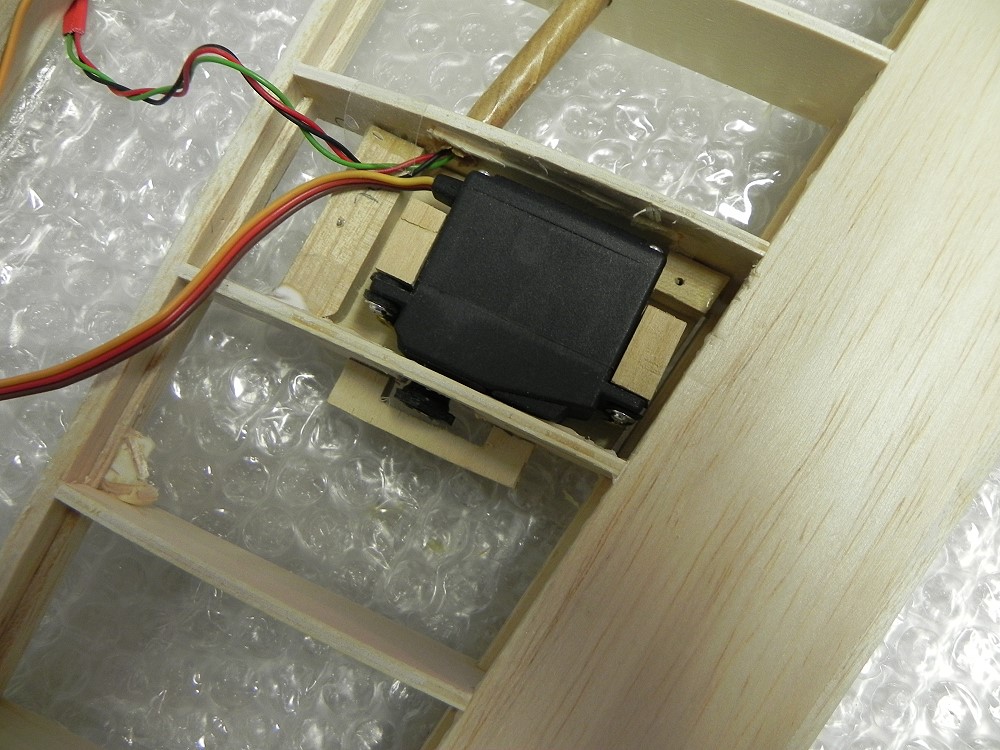

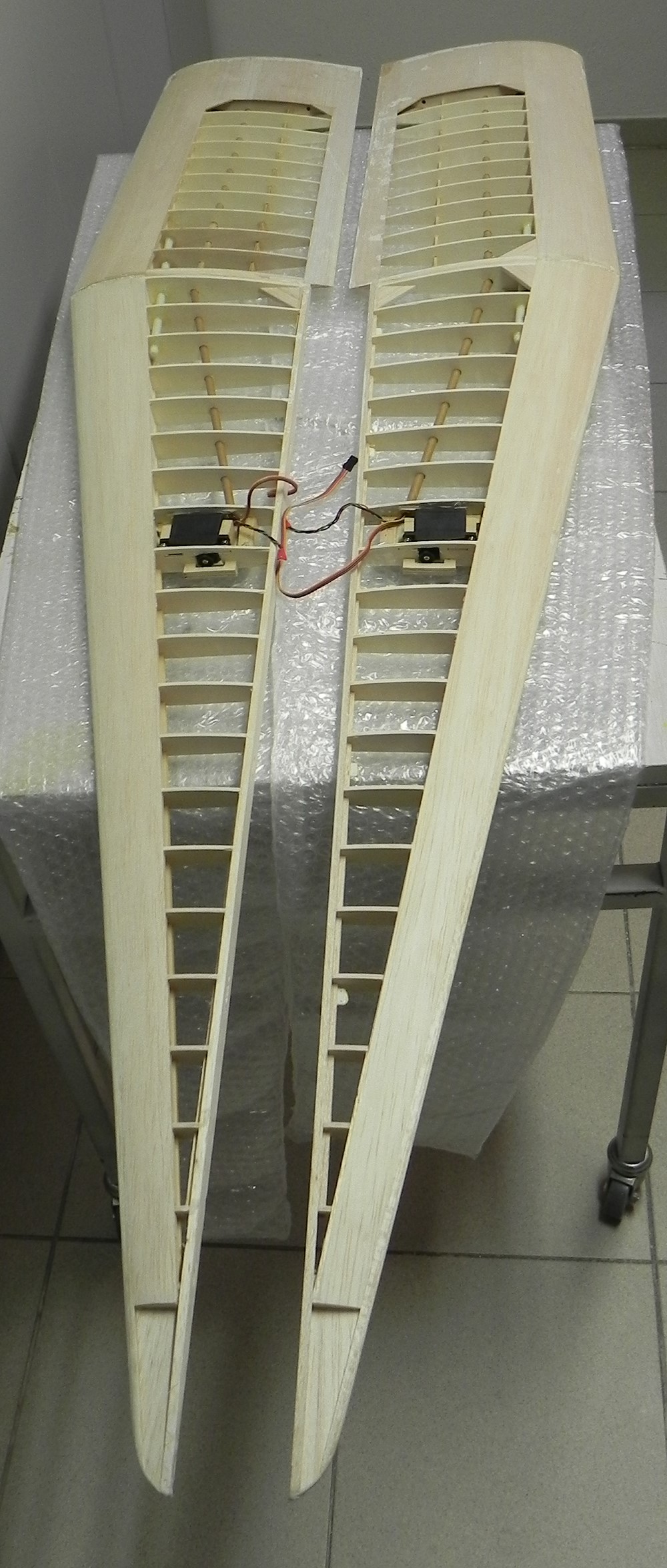

Einbau der Qu-Servos |
 |

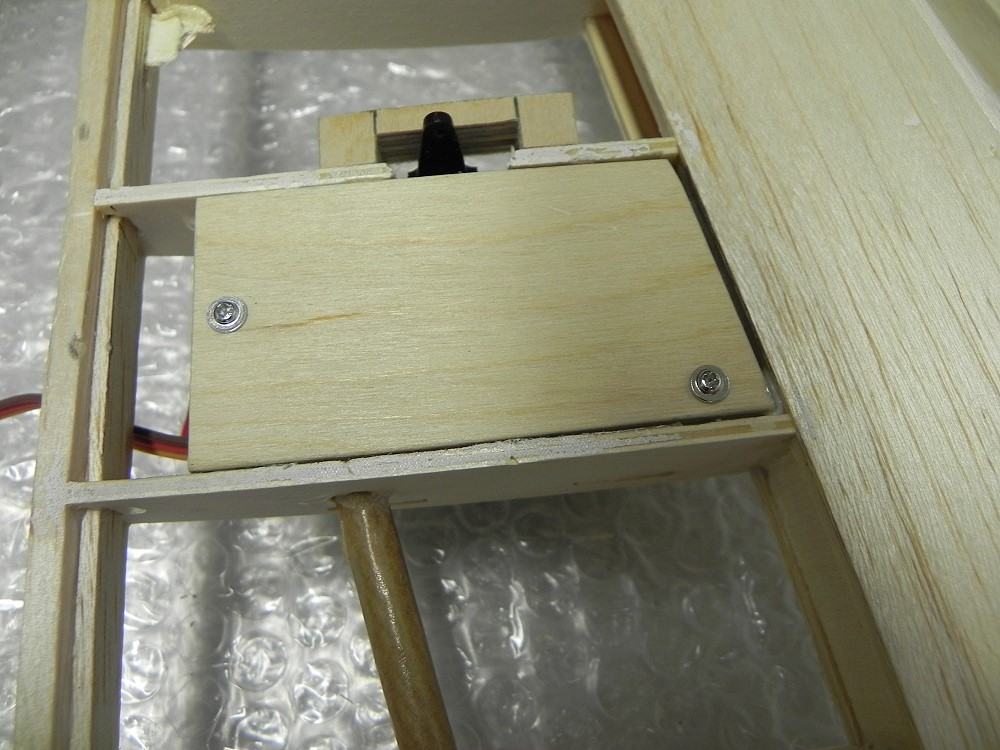

mit Deckel, an dem die Servos befestigt sind. |
 |

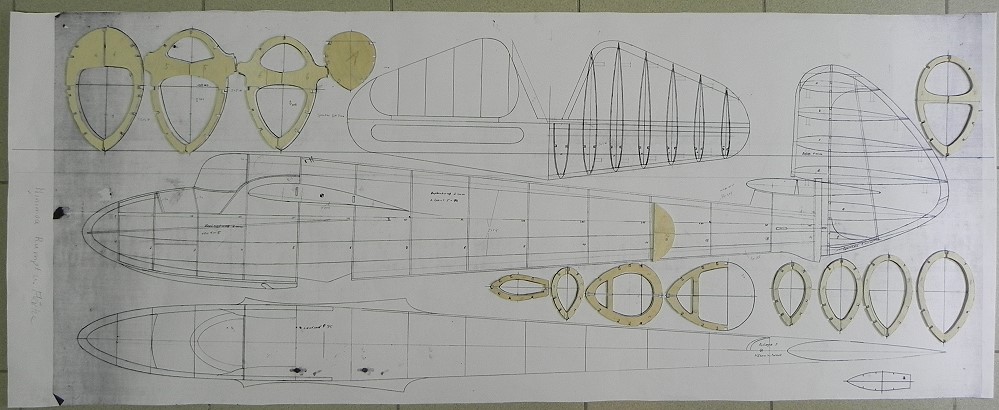

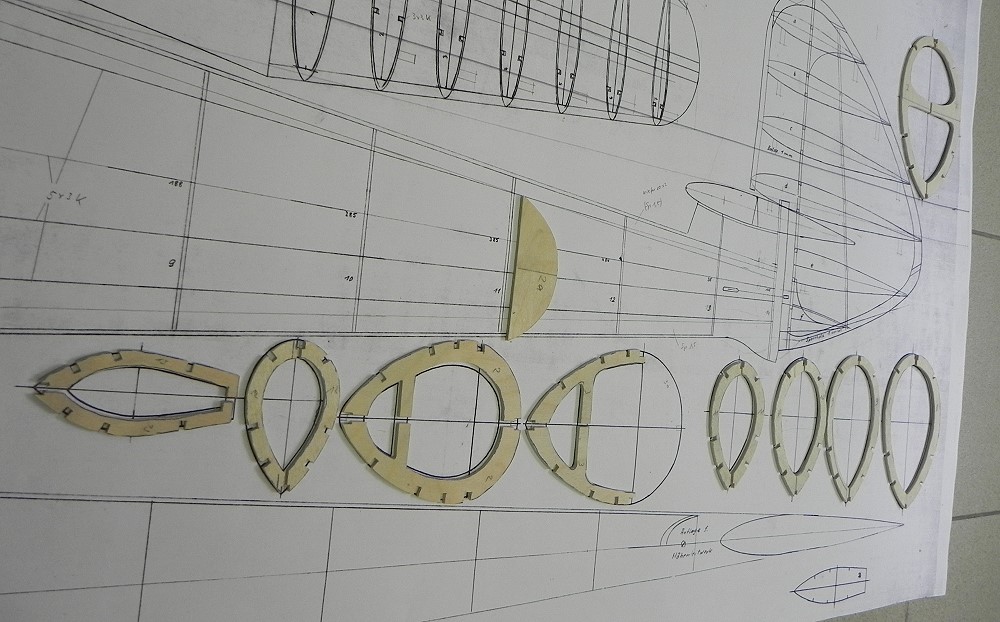

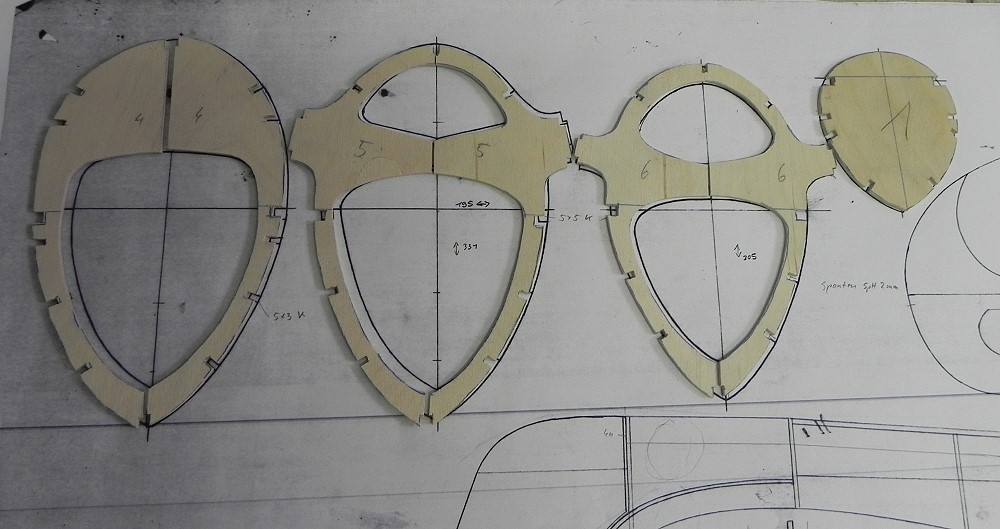

Die 13 Spanten des Rumpfes sind mit GGL (Gehirn-Gesteuerte-Laubsäge) - nicht CNC - hergestellt. |
 |
Ich werde den Rumpf in Halbschalenbauweise erstellen. Deshalb sind die Spanten in der Mitte geteilt. |
 |
|
 |

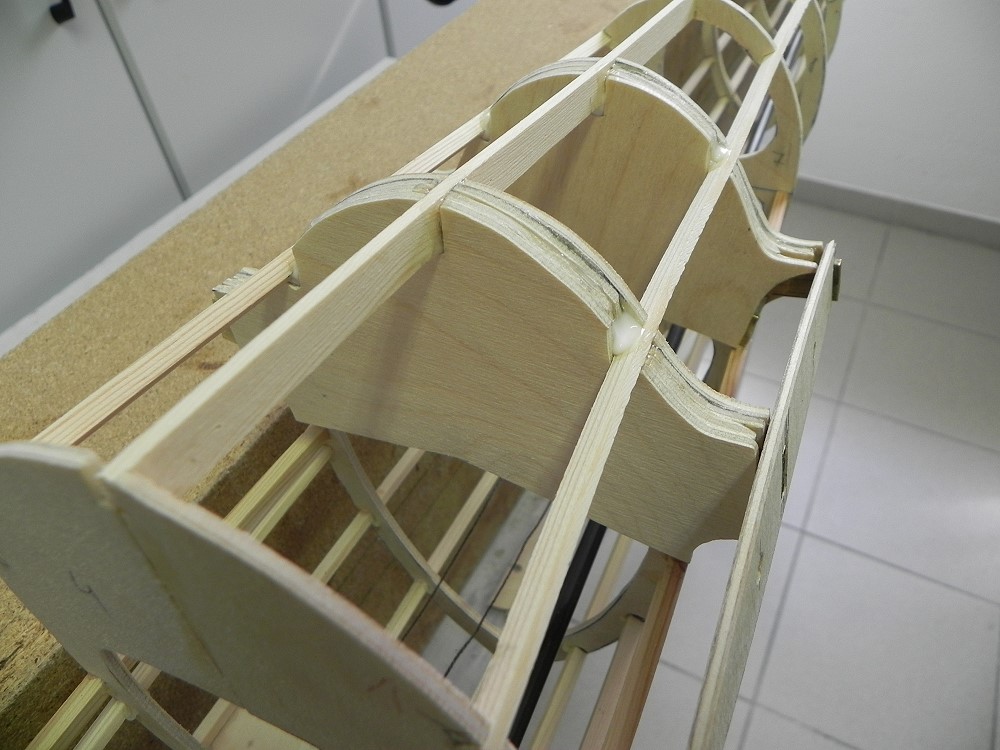

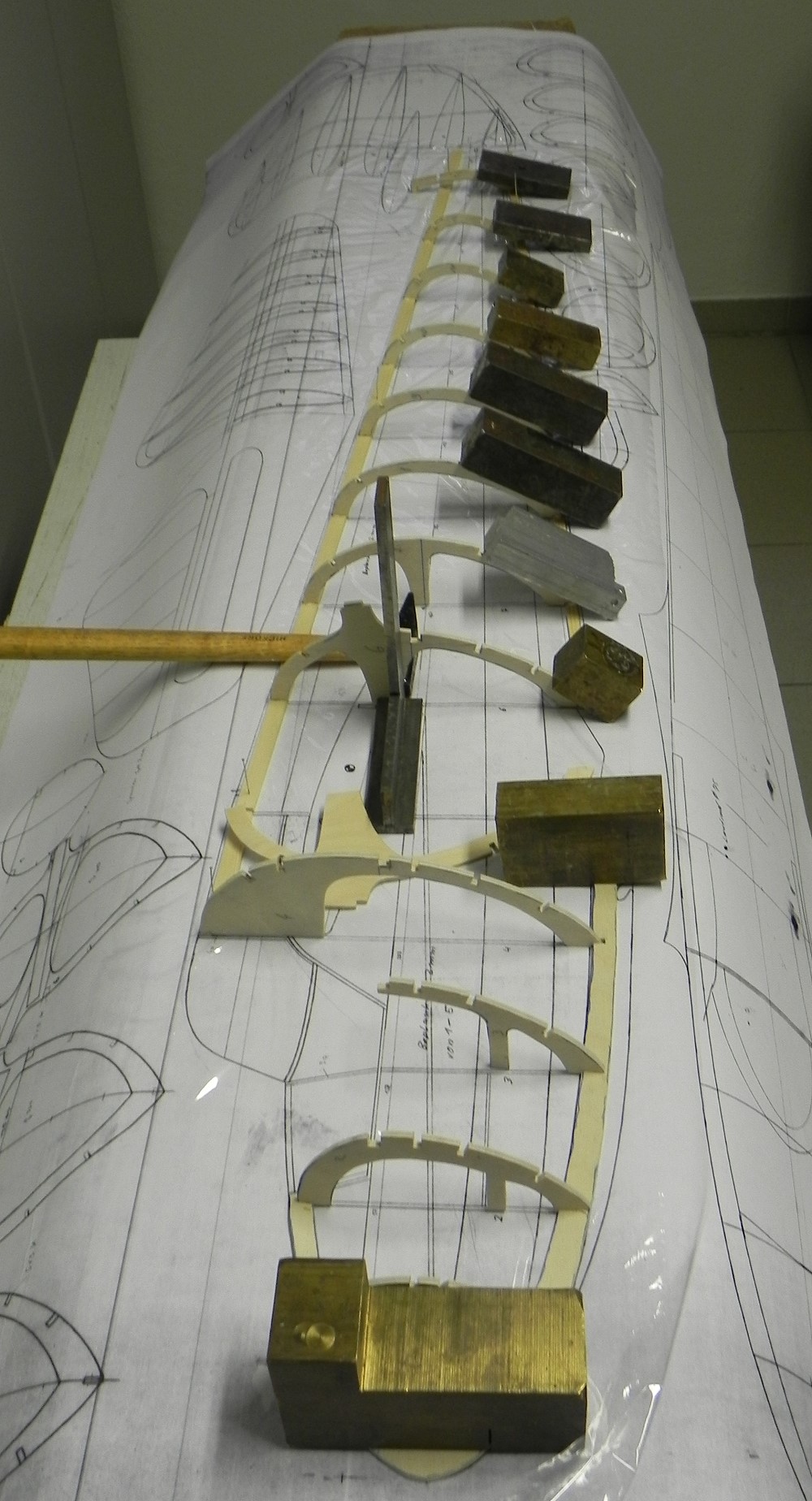

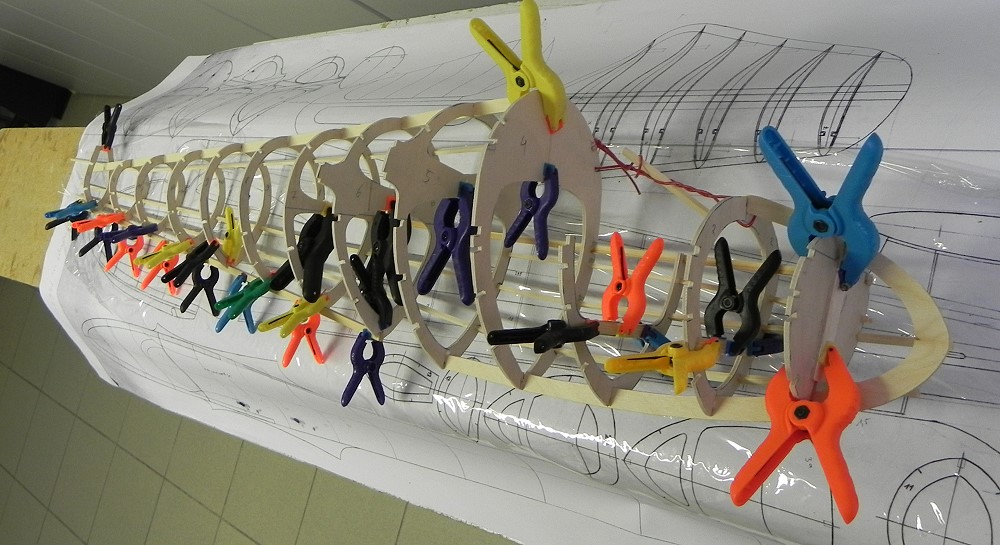

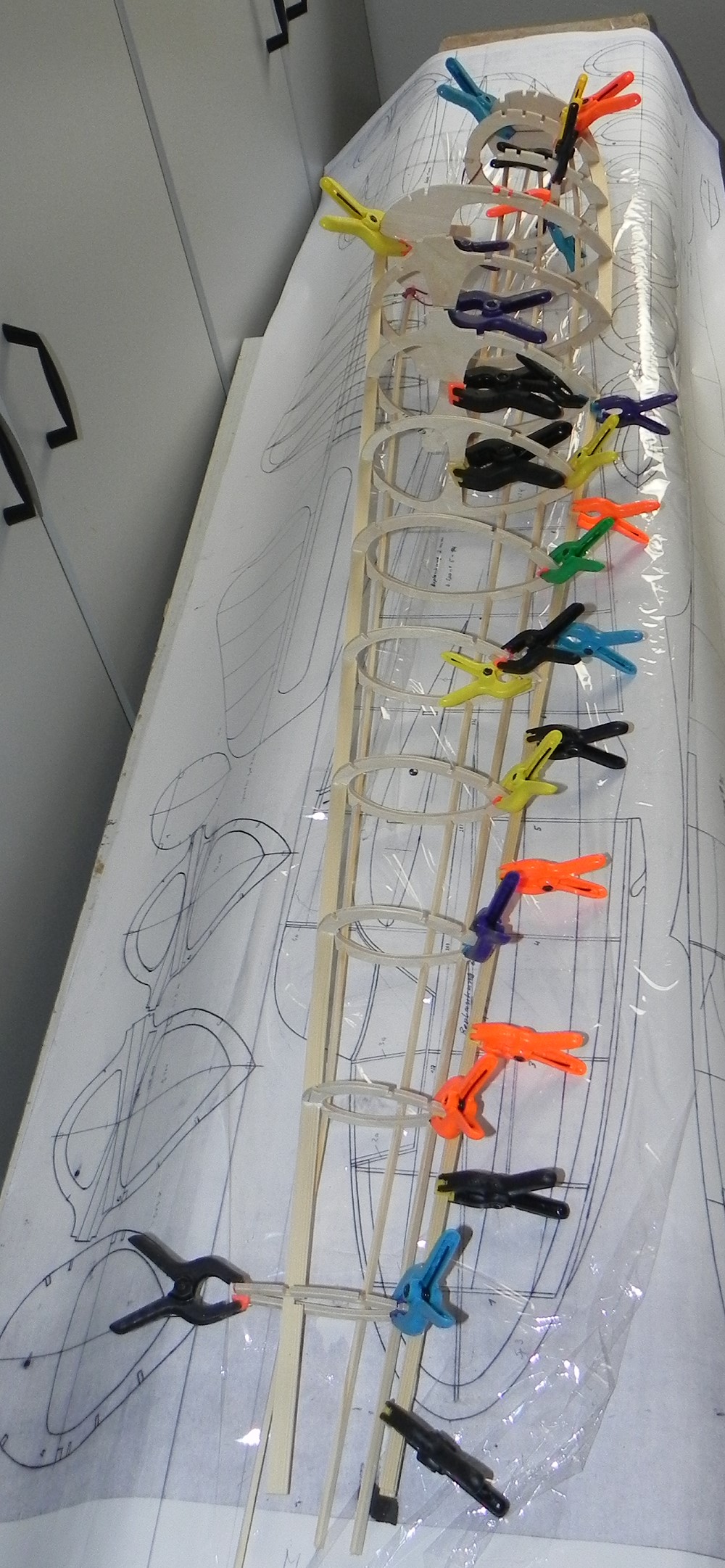

Die Halbspanten sind schon mal eingeklebt. |
 |
Die Halbspanten der rechten Seite habe ich frei auf die linke Seite geklebt. |
 |
Jetzt fehlen noch die Gurte auf der rechten Seite. |
 |

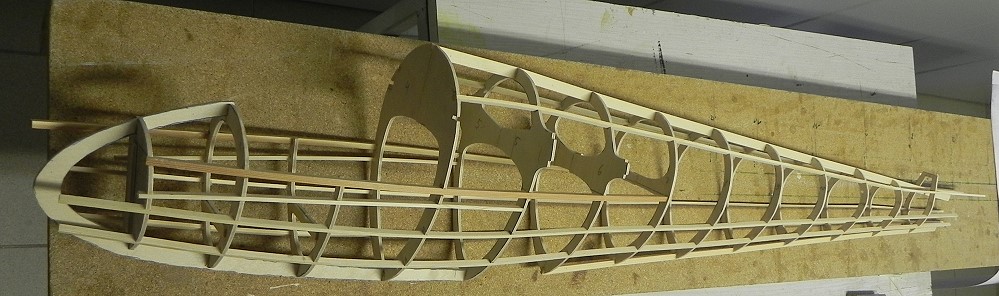

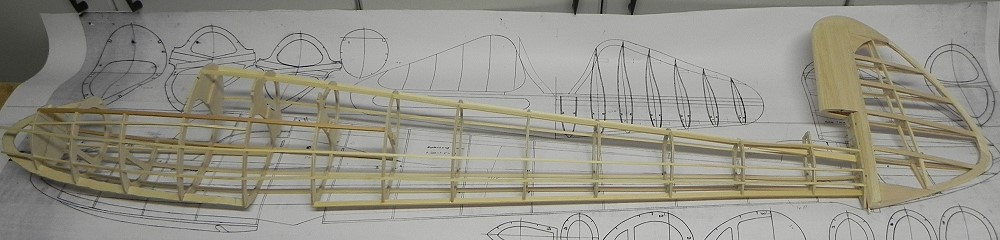

Der Rumpf ist soweit fertig - und gerade! |
 |

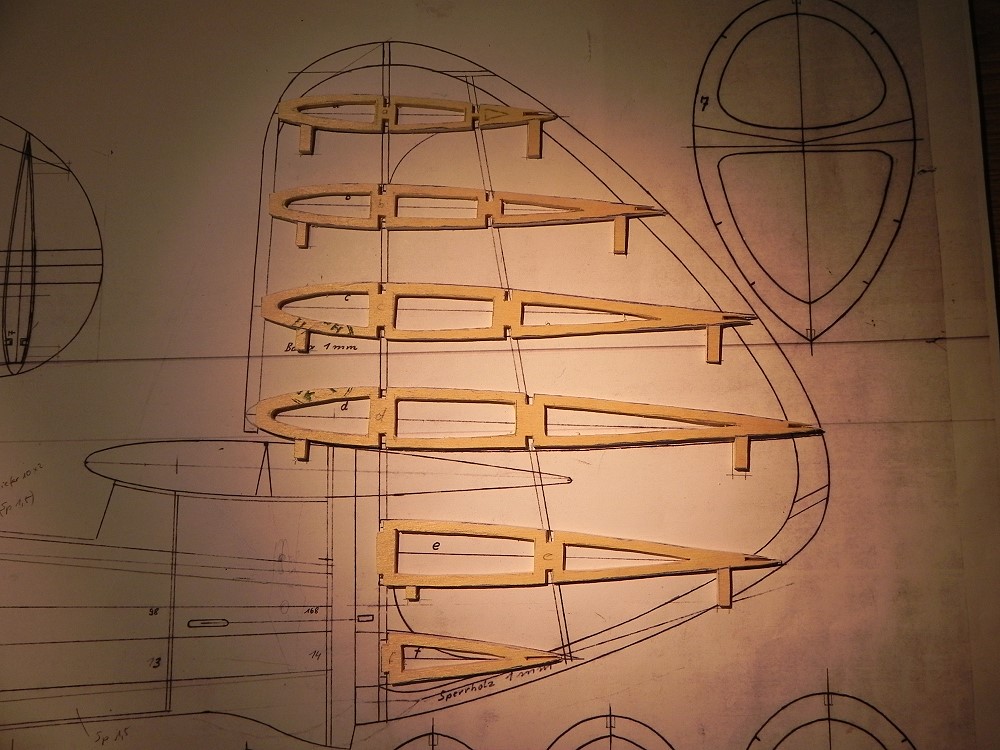

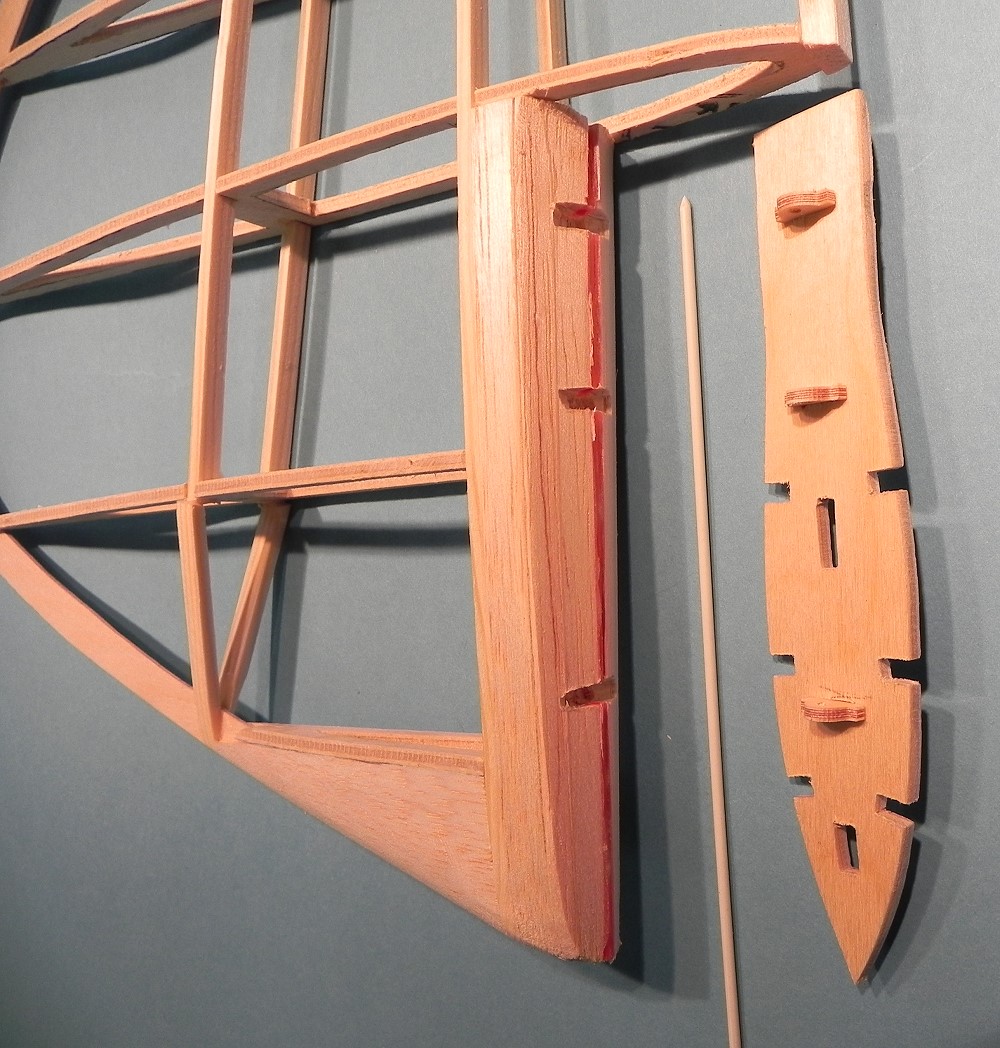

Die Rippen des SR sind ausgesägt. Ich habe Füßchen dran gemacht, damit das SR gerade wird. |
 |

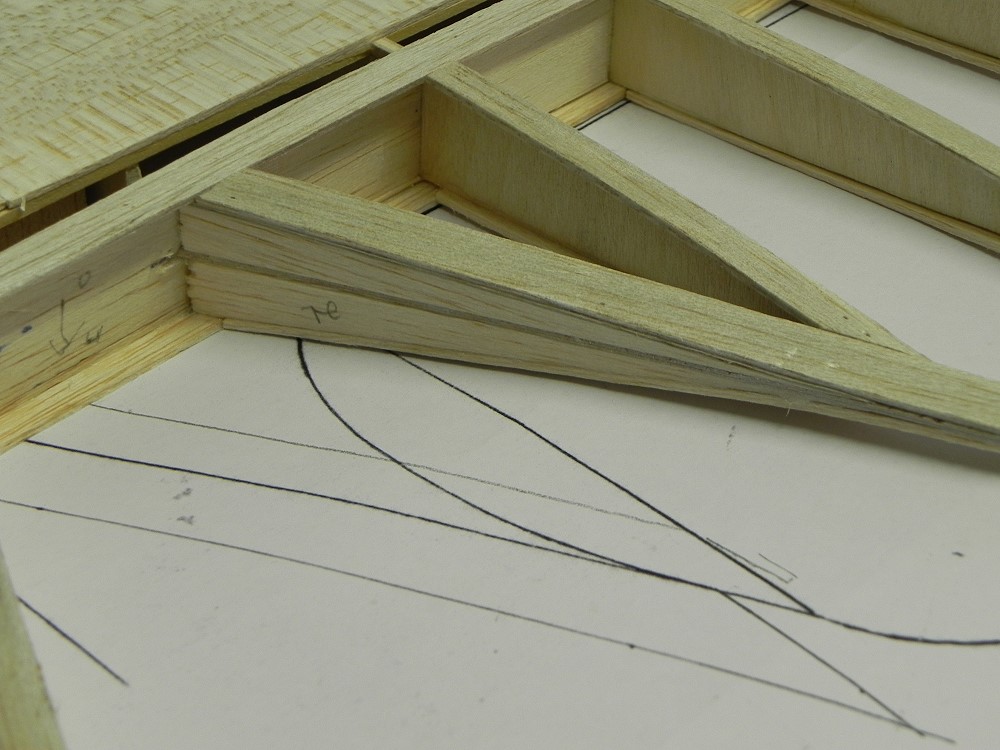

SL mit Gurten. Die Umrandung ist aus 1mm SpH. |
 |
Die Scharniere sind eingebaut: |
 |
|
 |

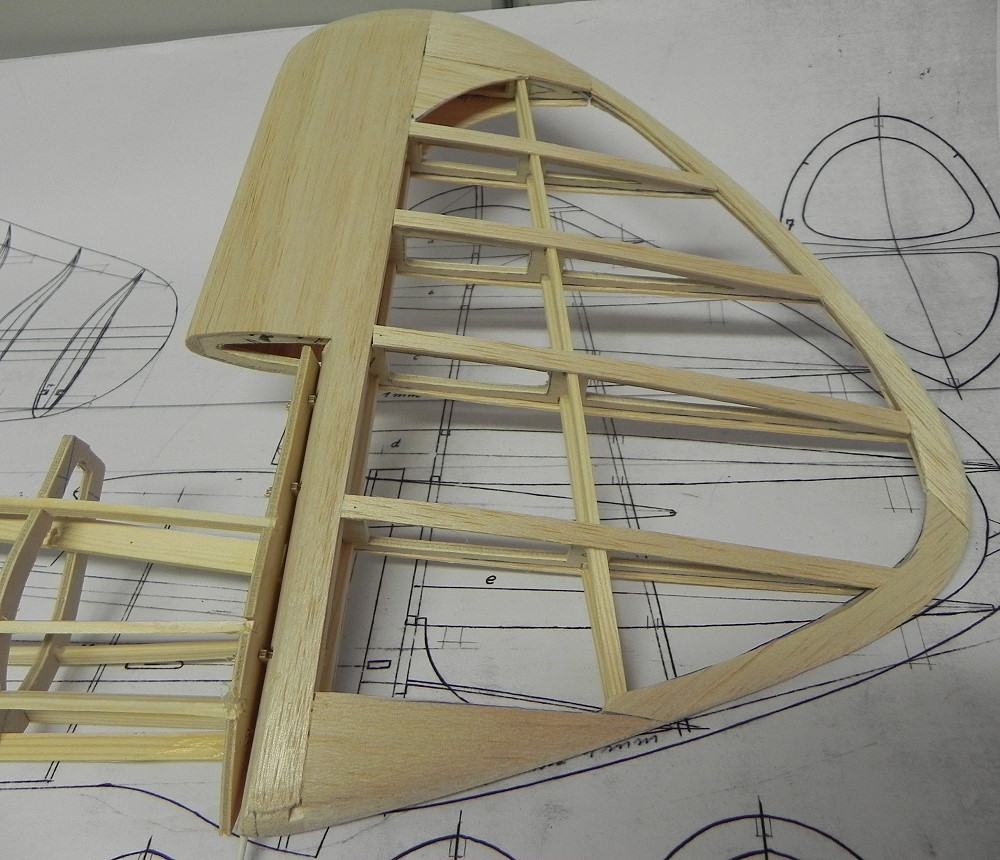

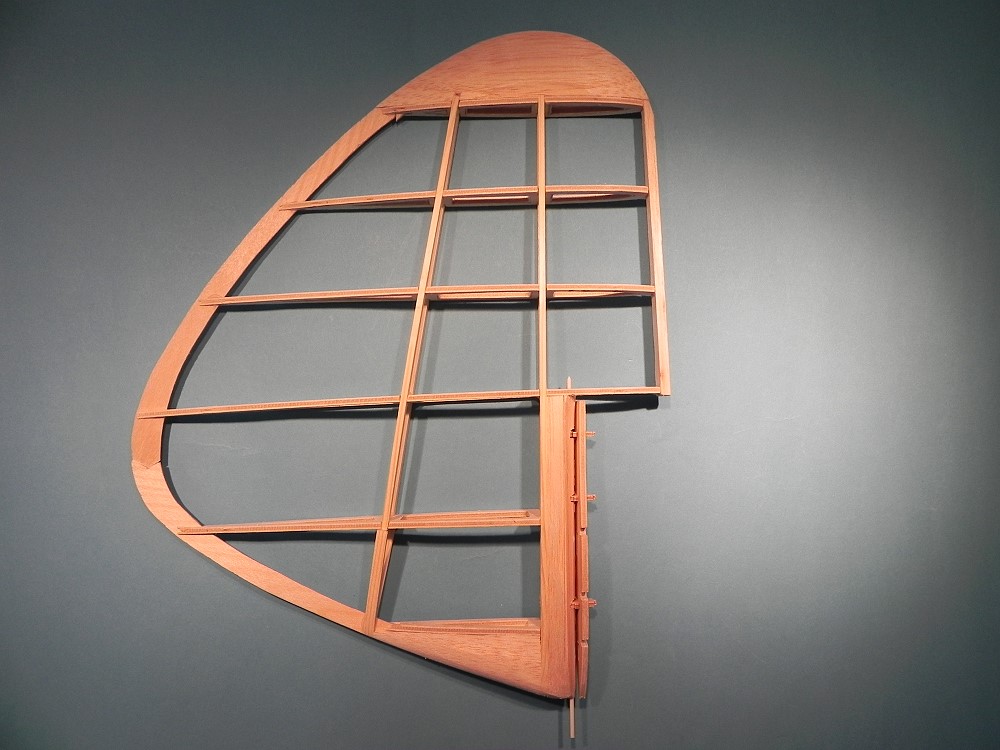

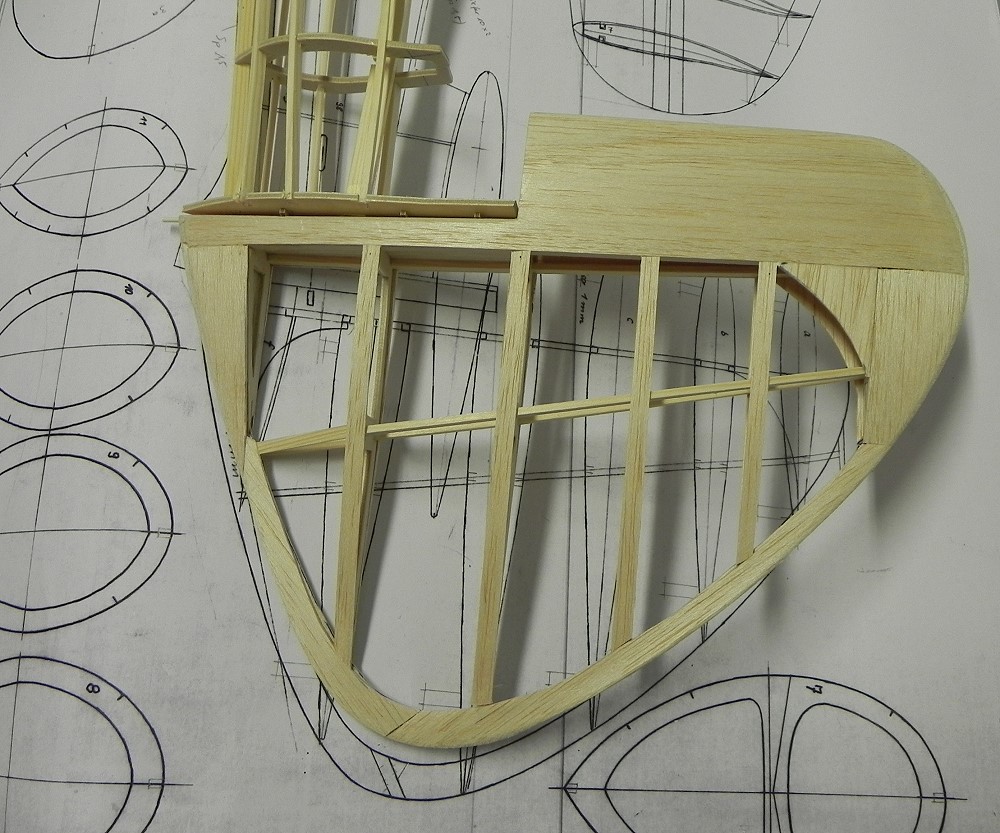

Das SR ist fertig, mit 1,5mm Balsa beplankt. |
 |
|
 |
So sieht es am Rumpf aus. |
 |

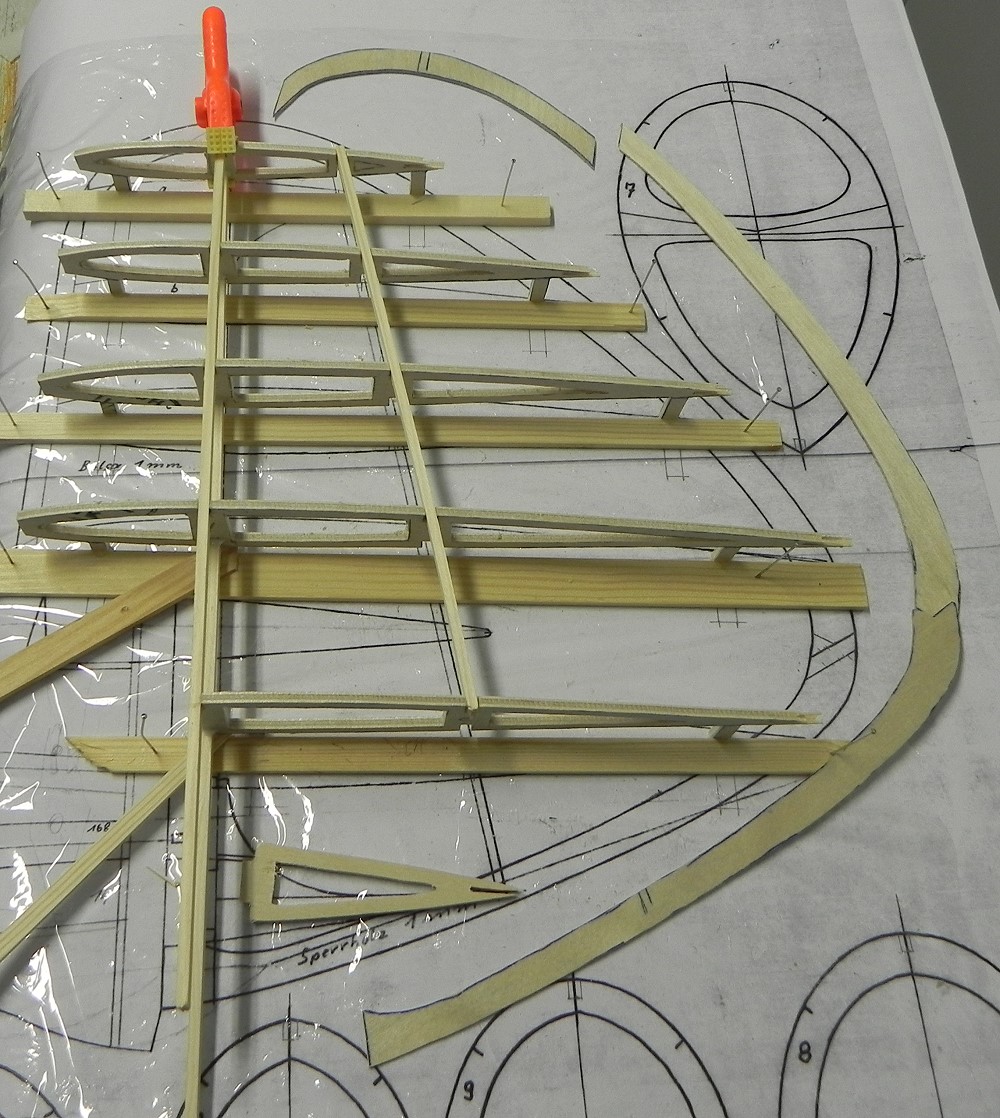

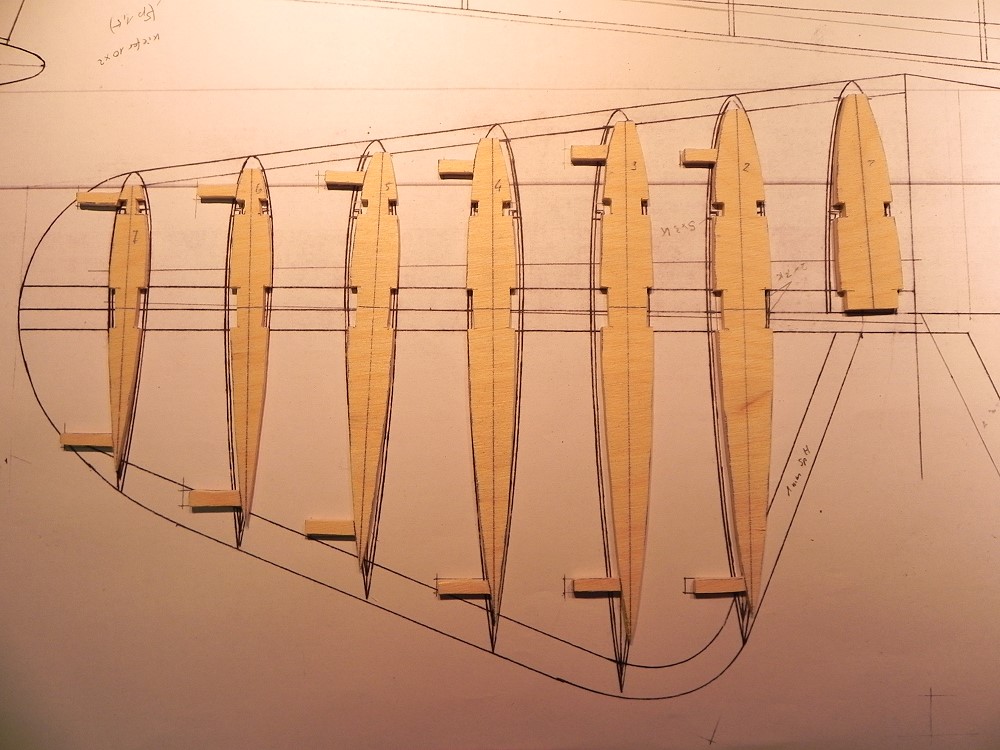

Die Rippen des HLW. |
 |

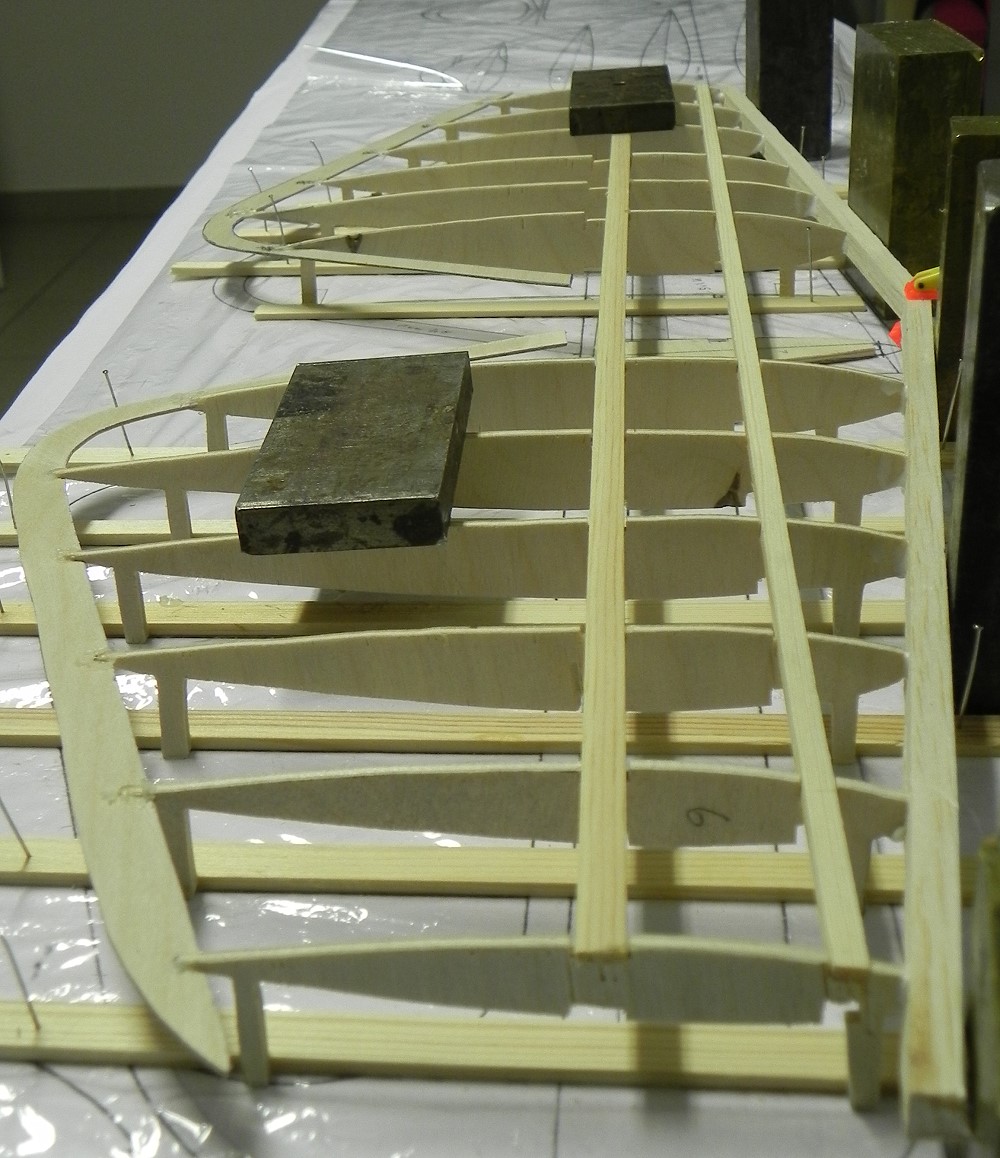

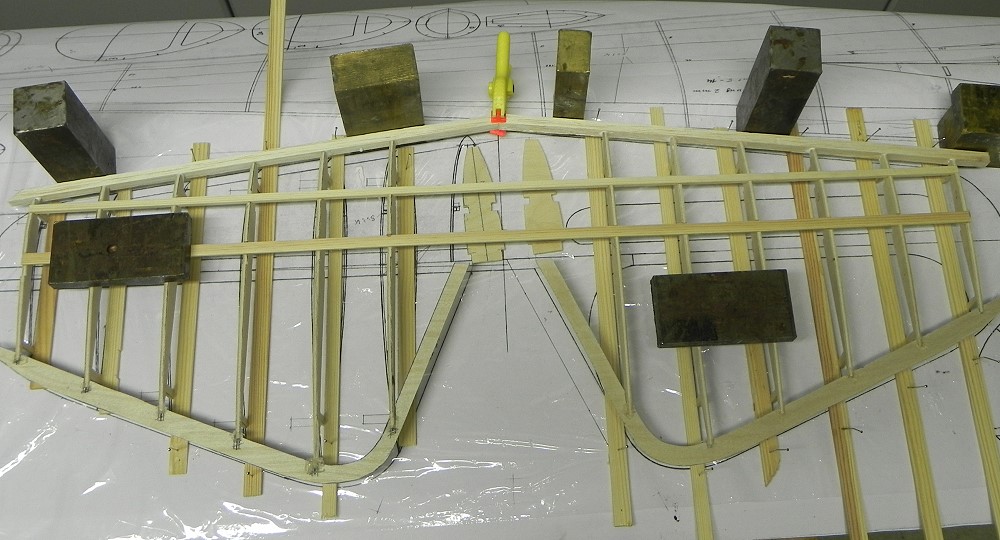

HLW-Rippen, Nasen- und Endleiste und Holme eingeklebt. |
 |
|
 |
obere Seite vorne beplankt mit 1,5mm Balsa |
 |

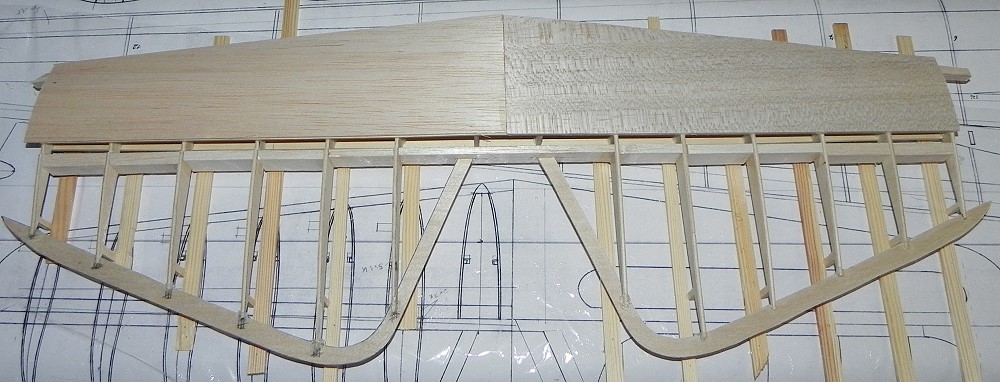

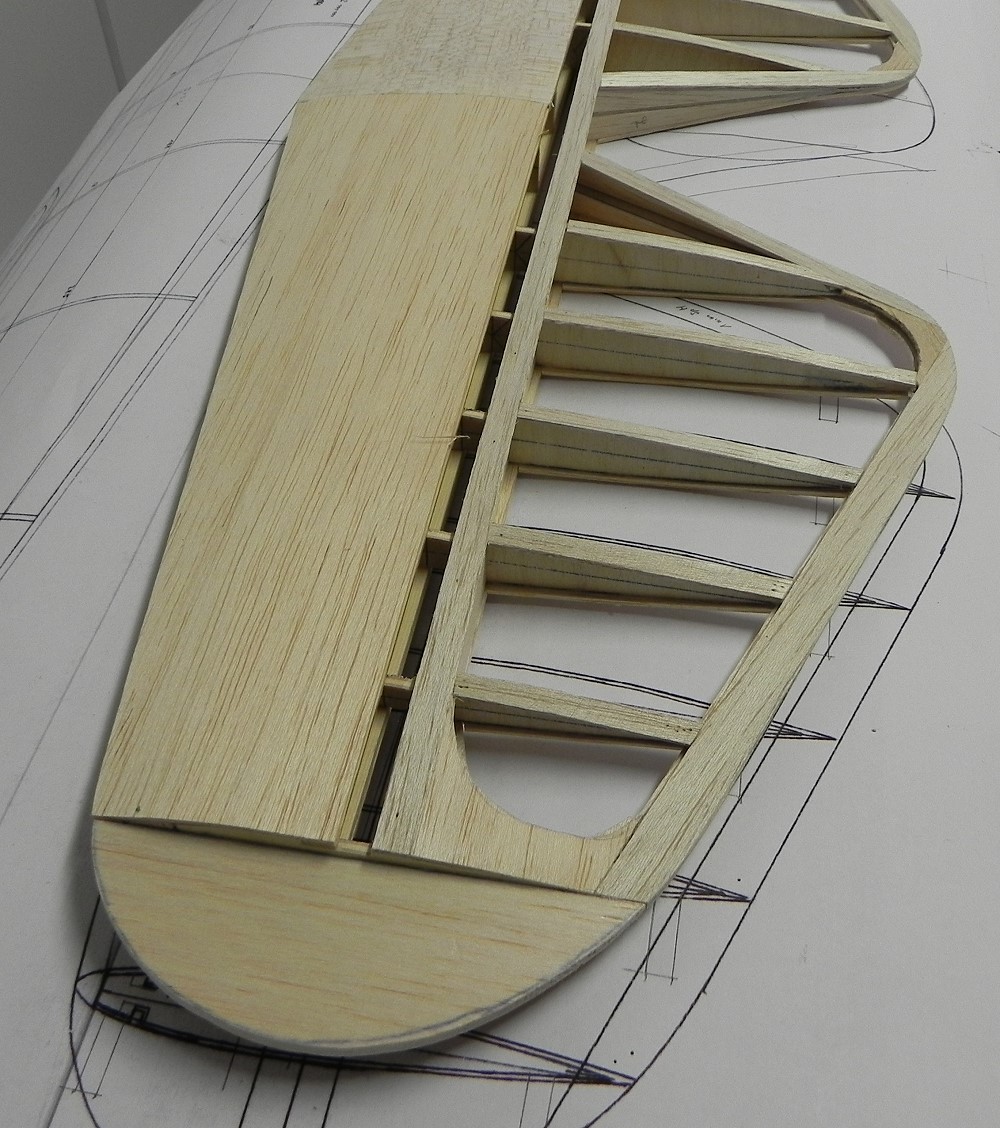

die Ruder und Rippen sind auch beplankt |
 |

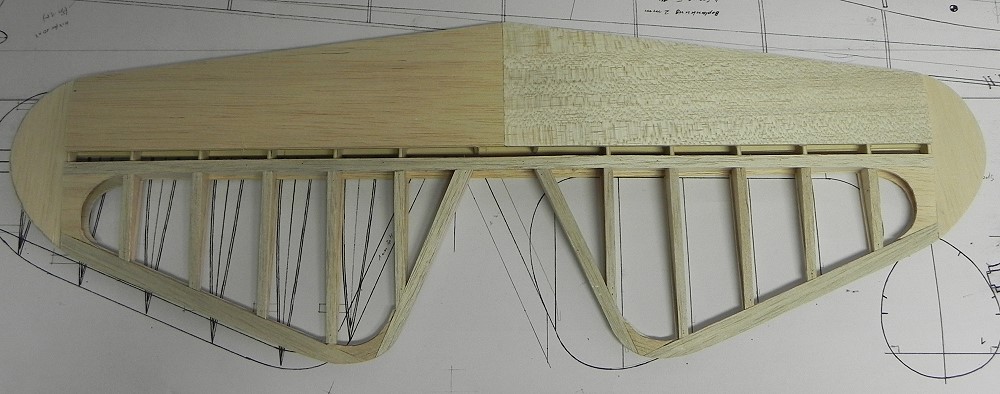

Randbögen angeklebt |
 |
die Ruder sind noch nicht abgetrennt |
 |

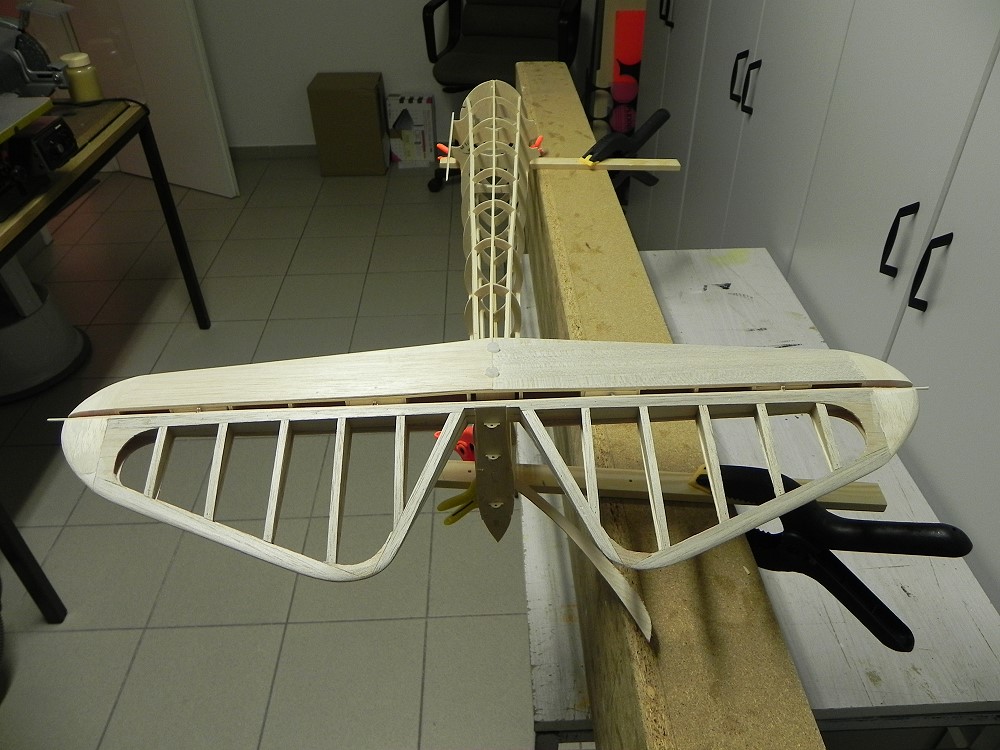

Das HR ist mit Scharnieren versehen und auf dem Rumpf montiert. |
 |

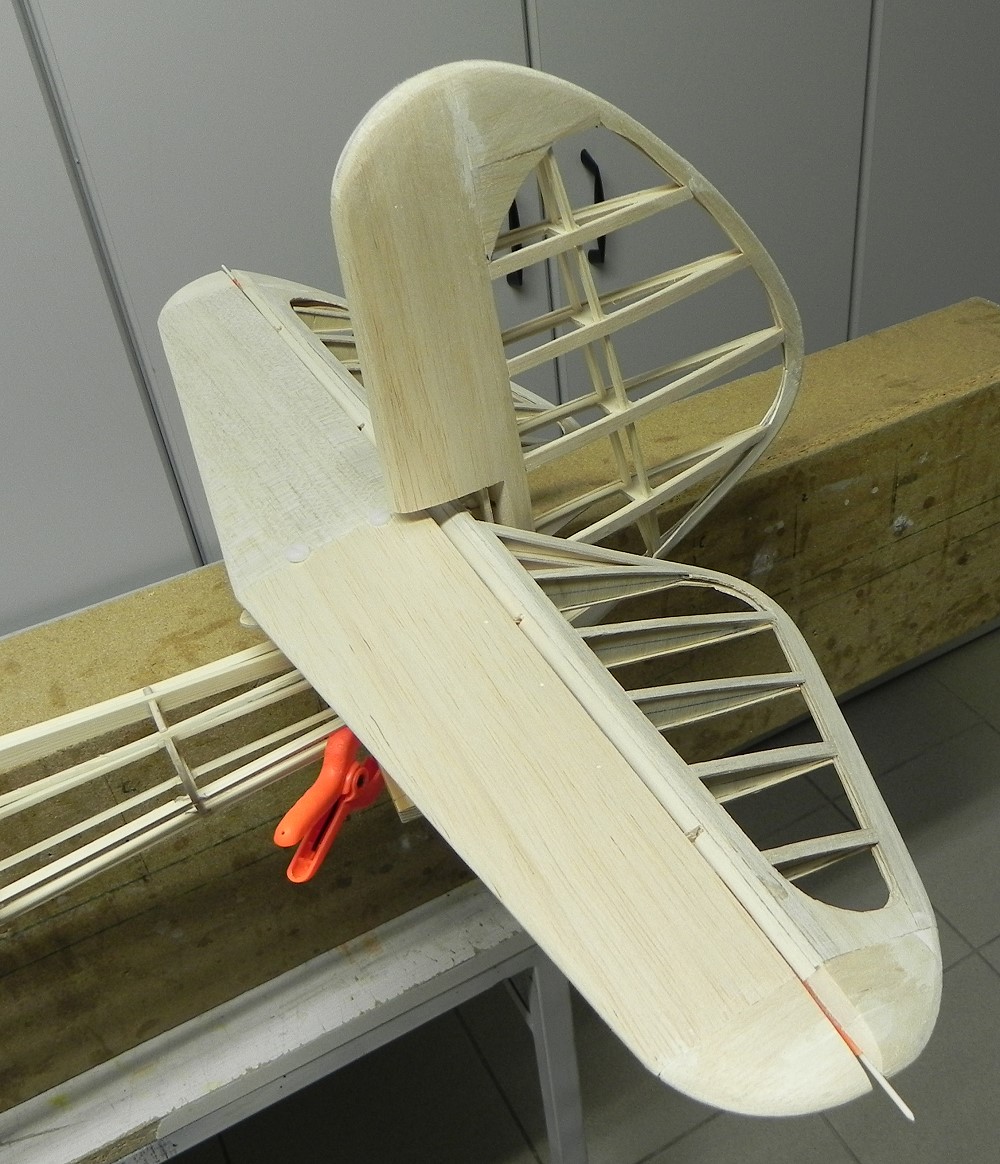

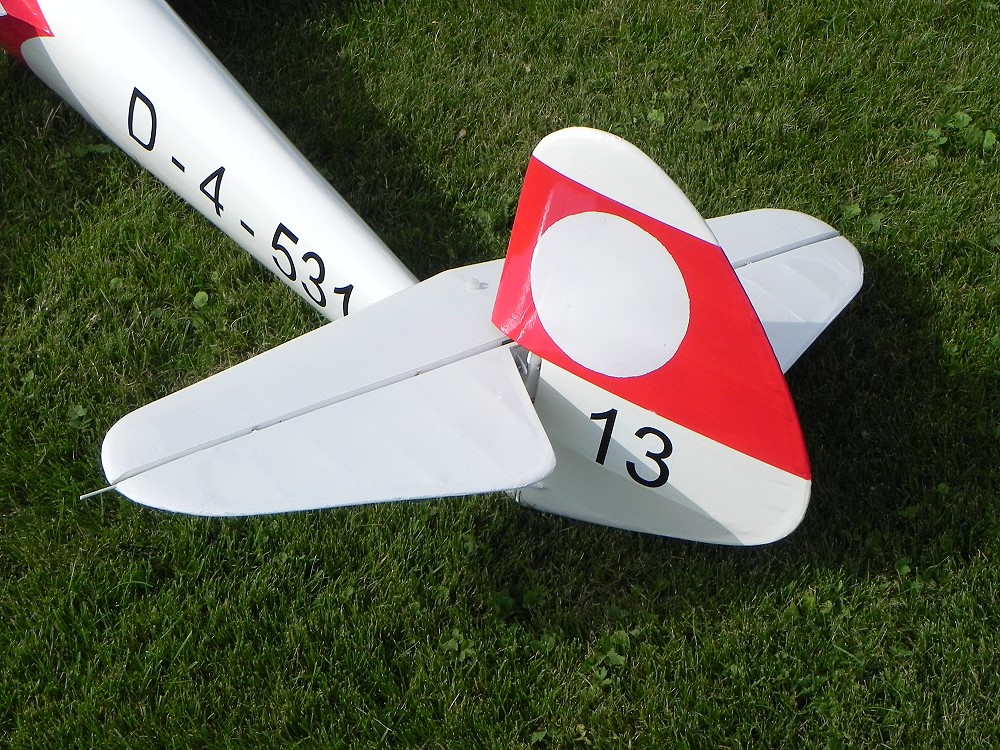

HR und SR am Rumpf. 30.4.11 |
 |

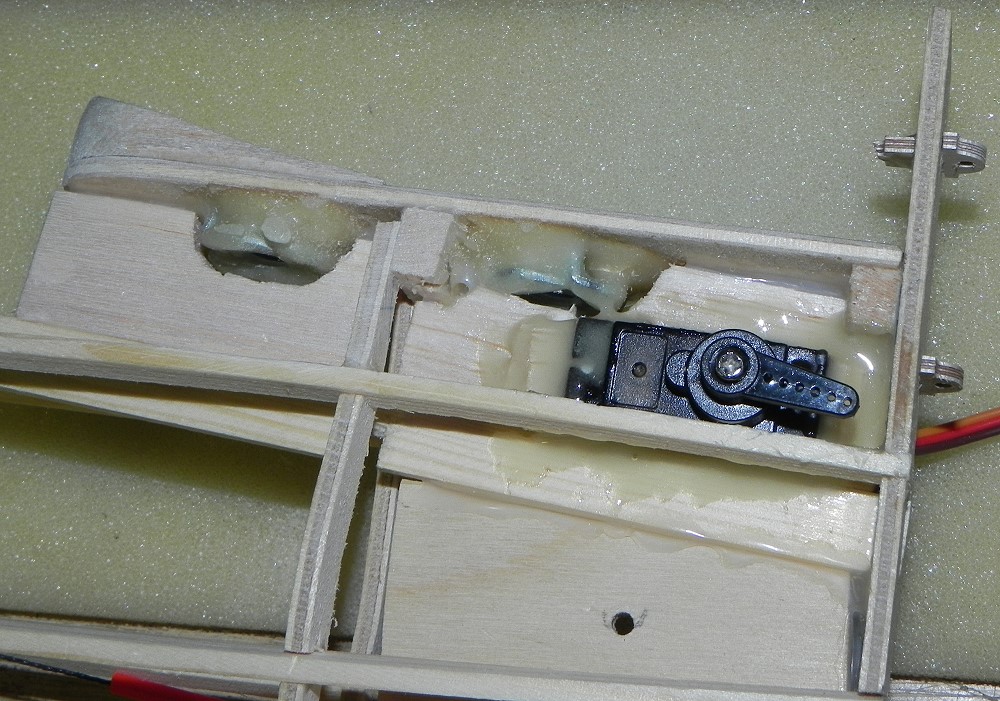

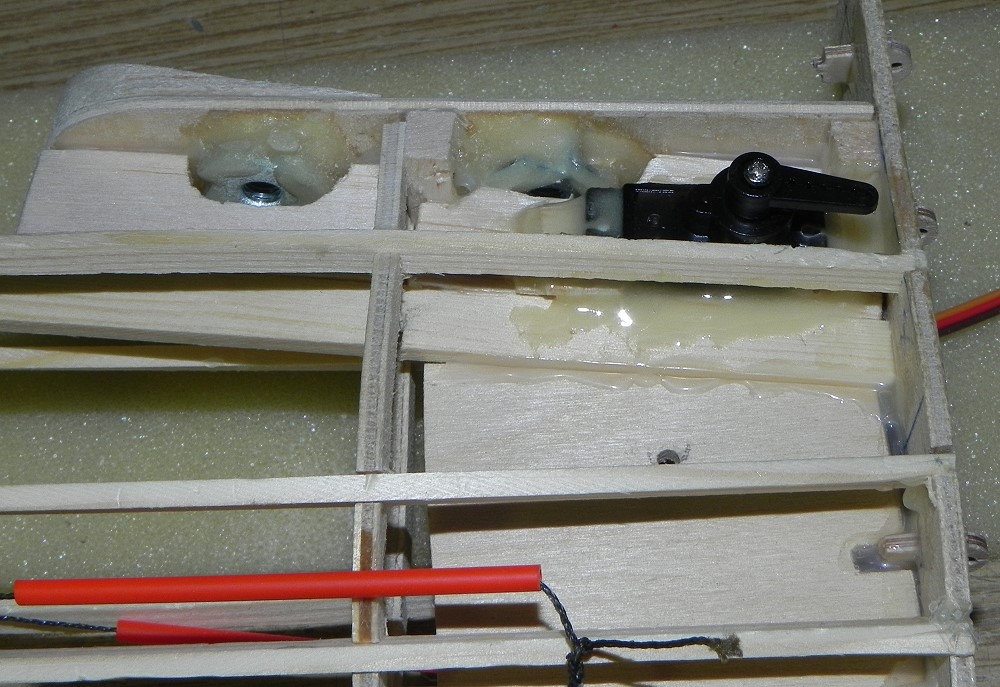

Die HR-Anlenkung mit einem Servo hinten im Rumpf. |
 |
|
 |

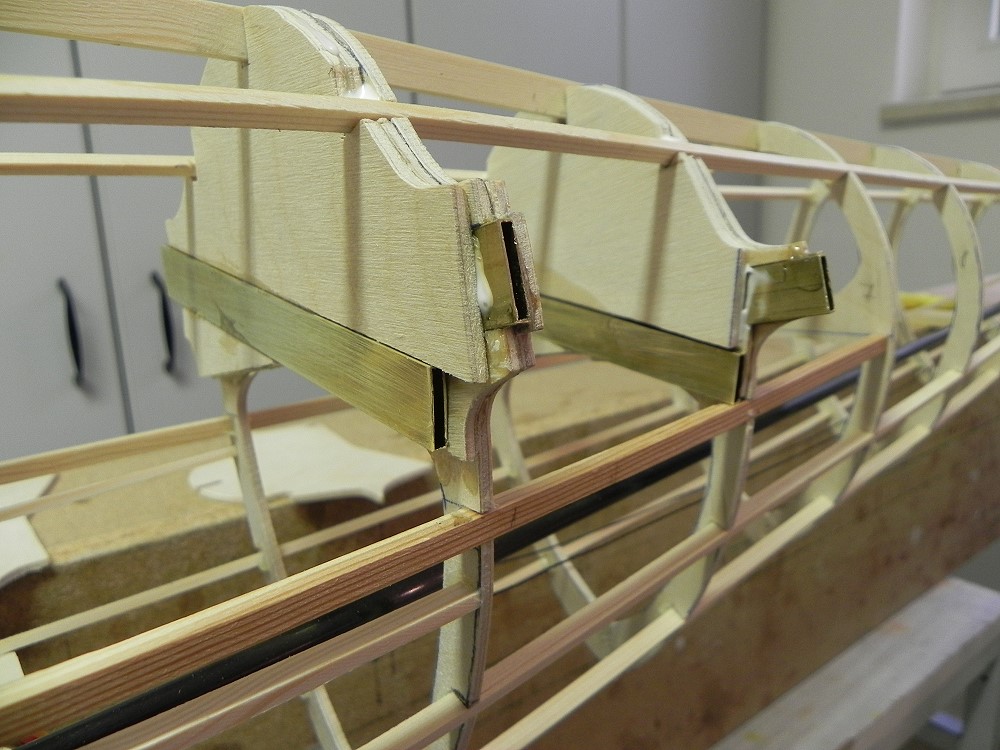

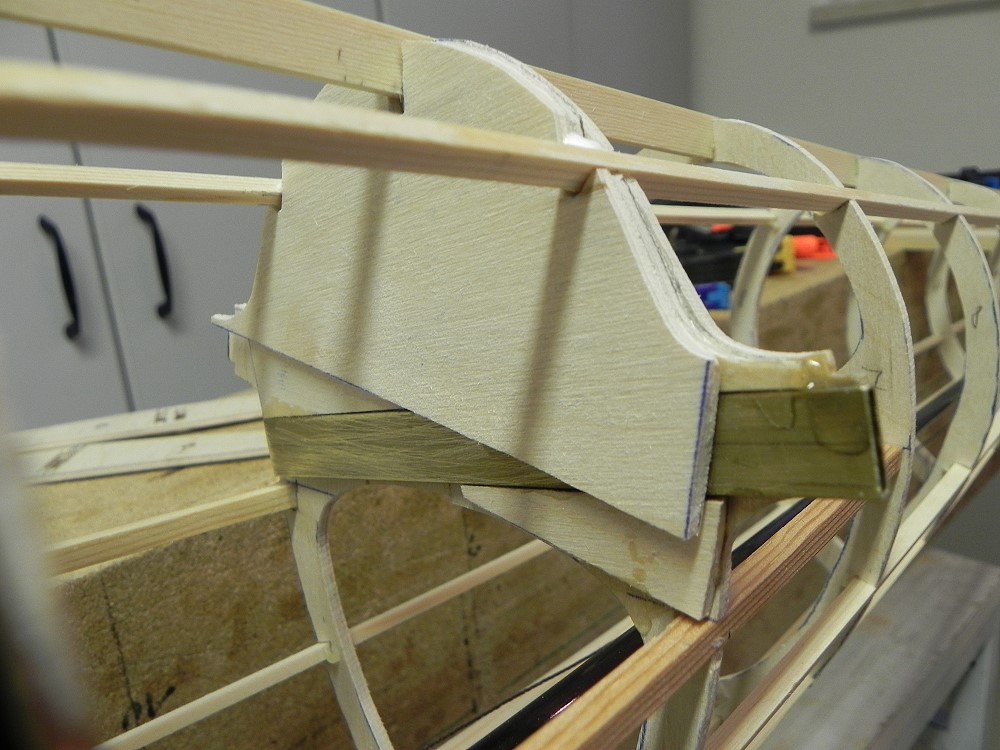

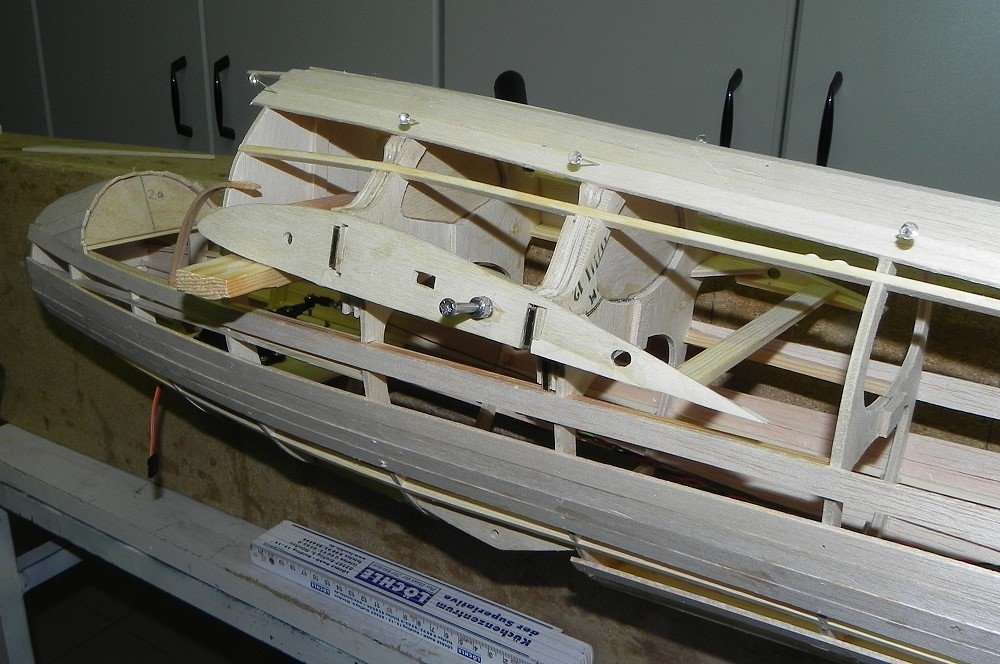

Die Messinghülsen für die Flächen-Flachstähle werden mit
3mm-SpH-Stücken eingeklebt. Die ersten ... |
 |
... die zweiten ... |
 |

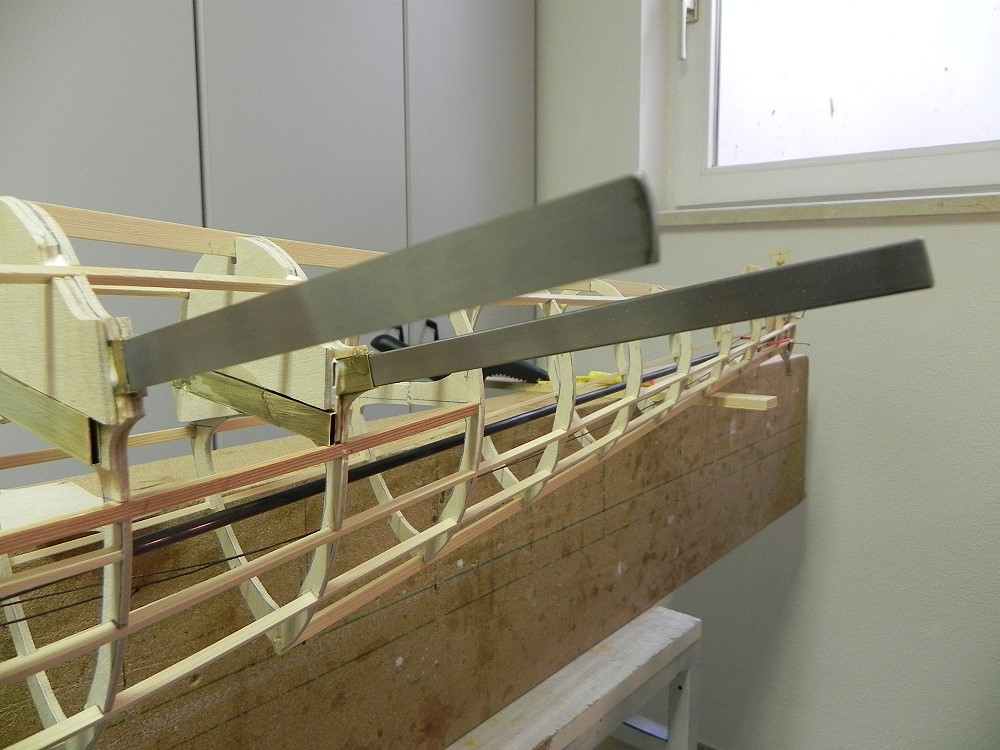

... die Flachstähle sind eingesteckt ... |
 |
... alles nochmal mit SpH verklebt. |
 |

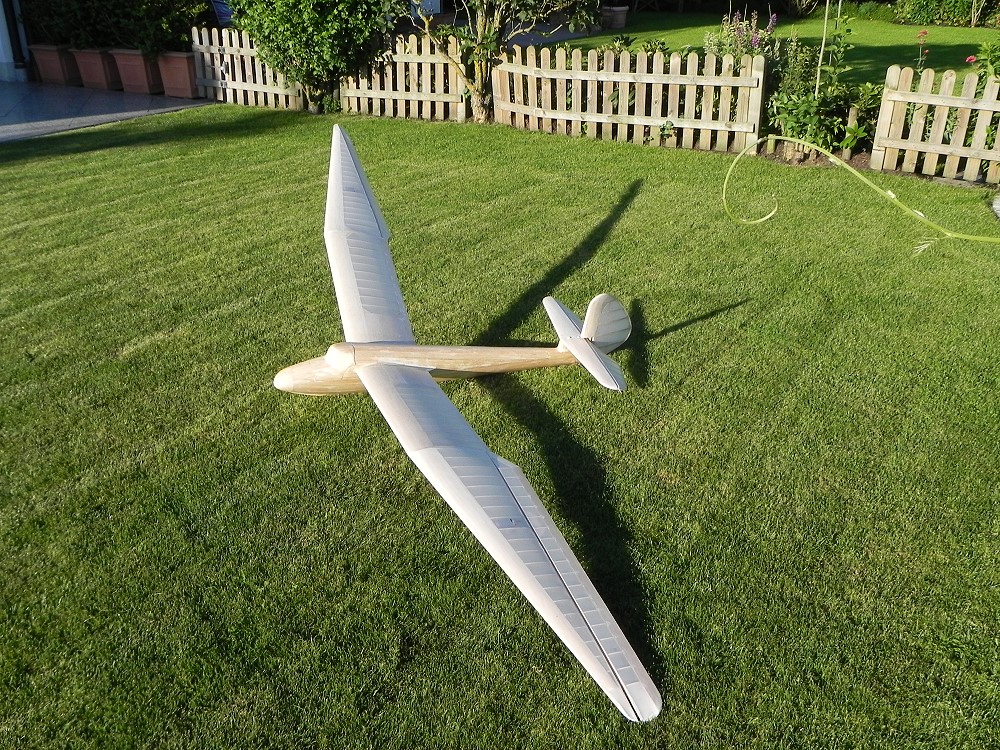

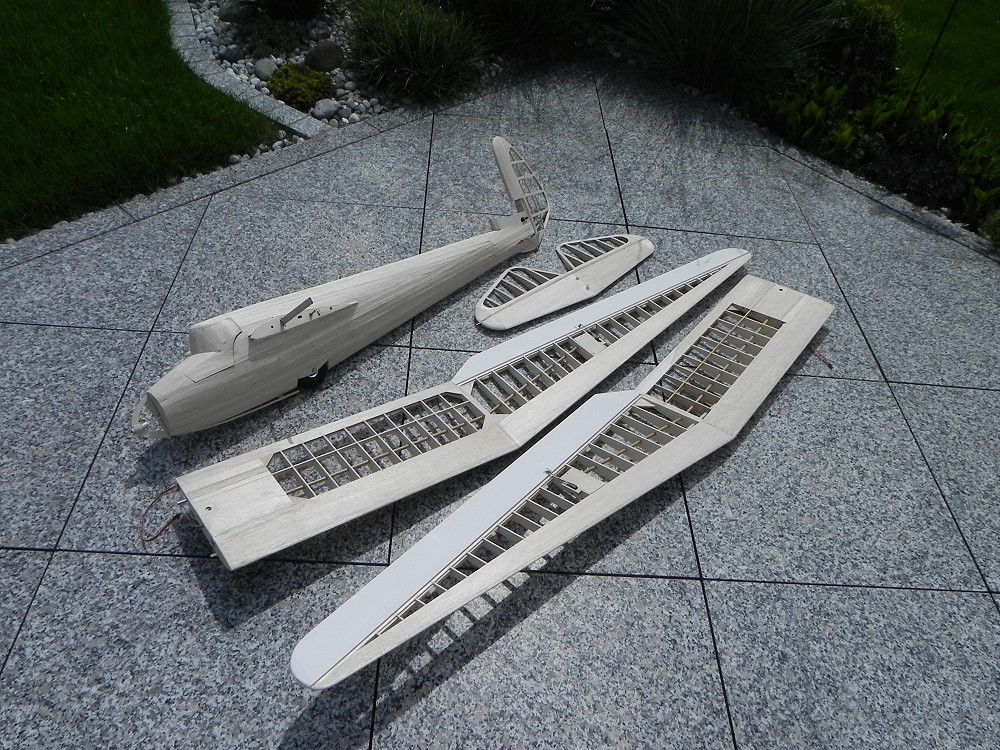

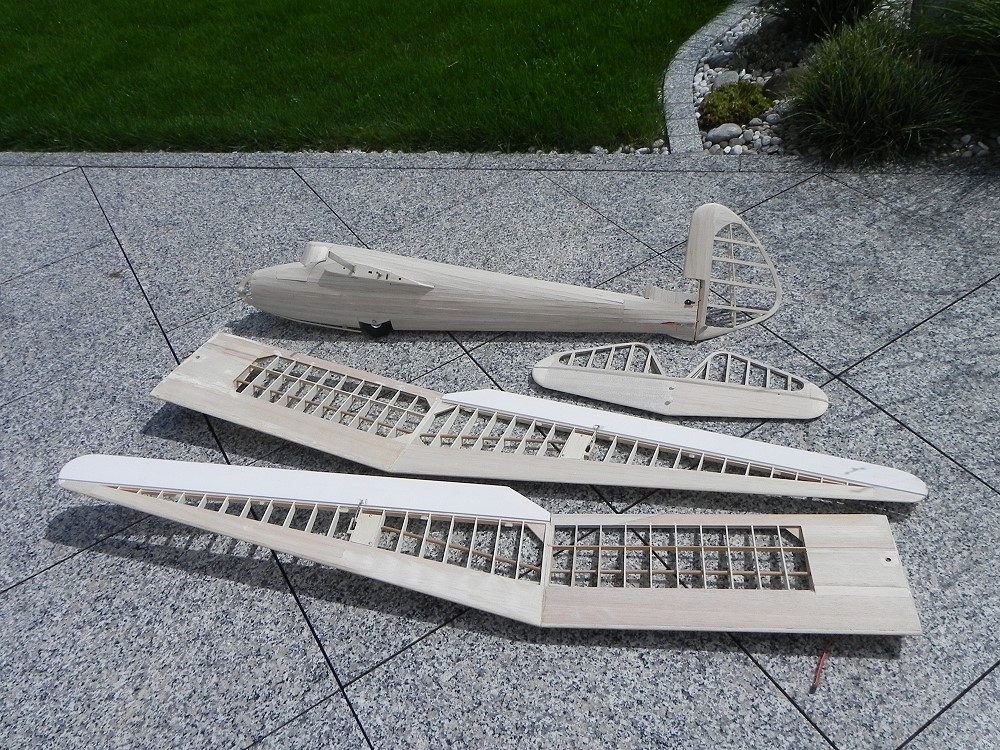

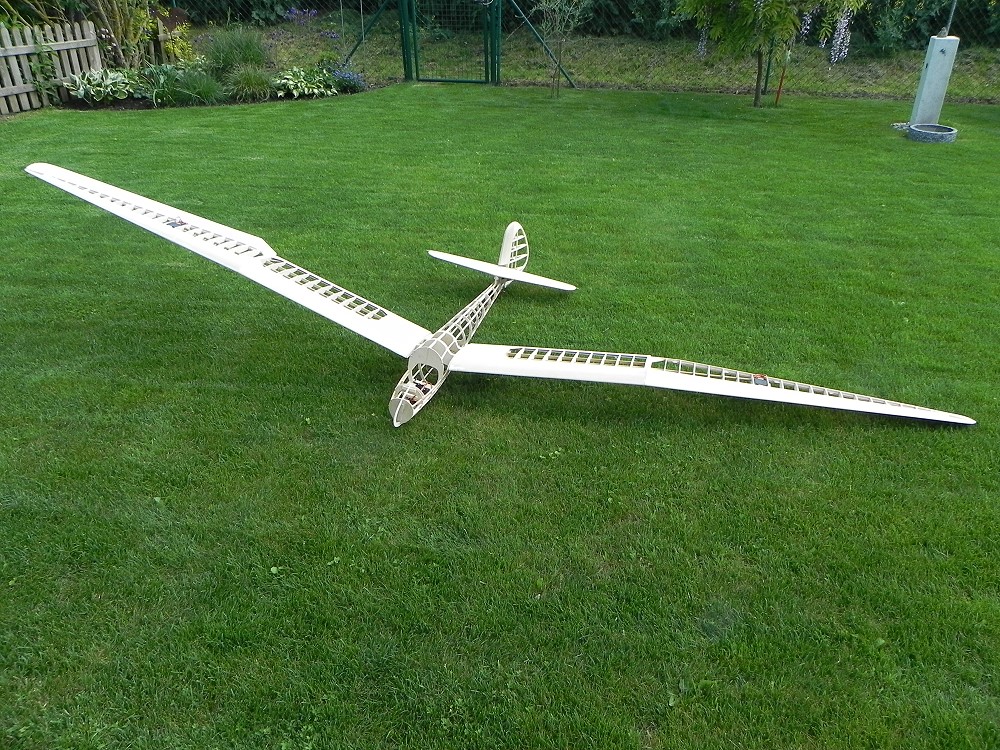

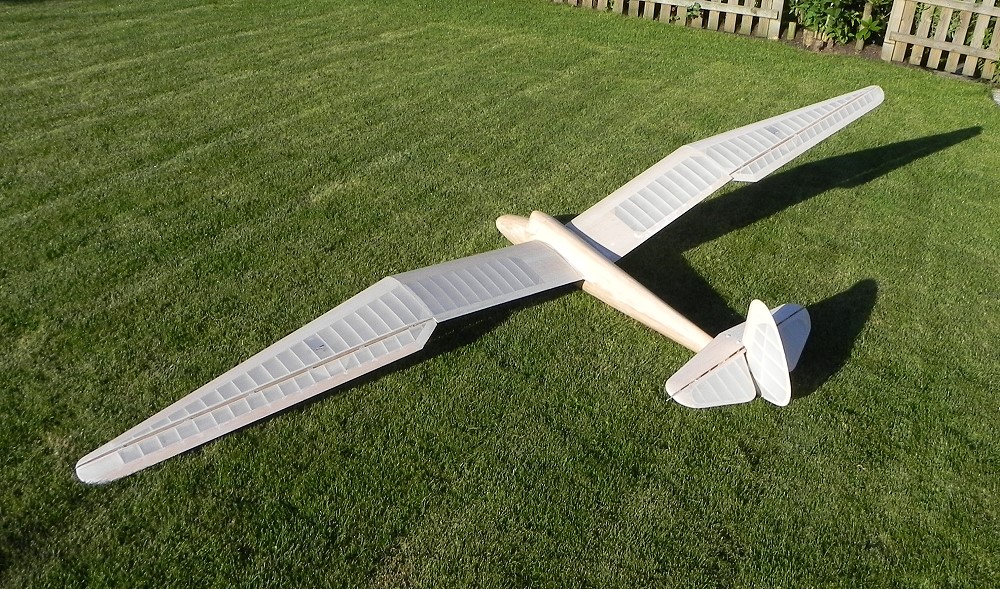

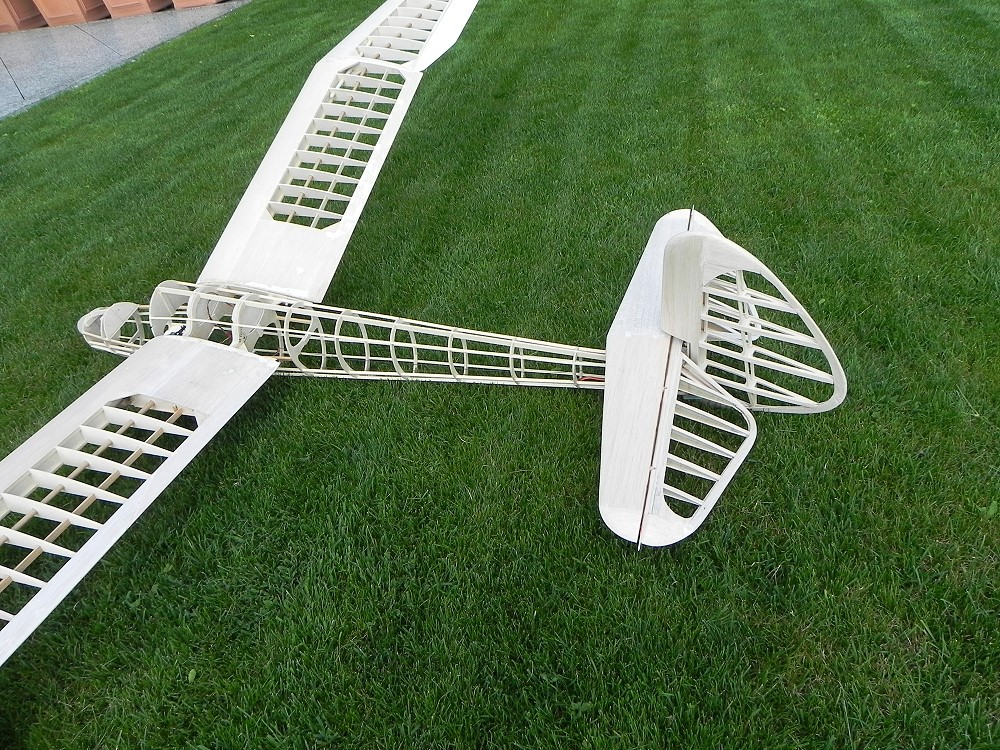

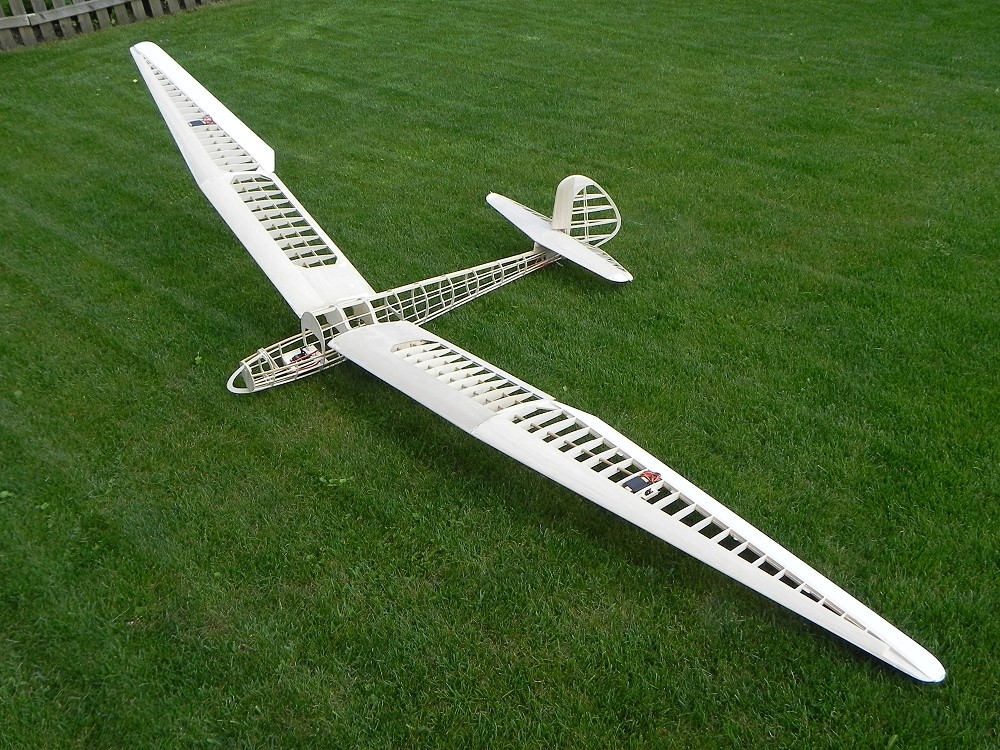

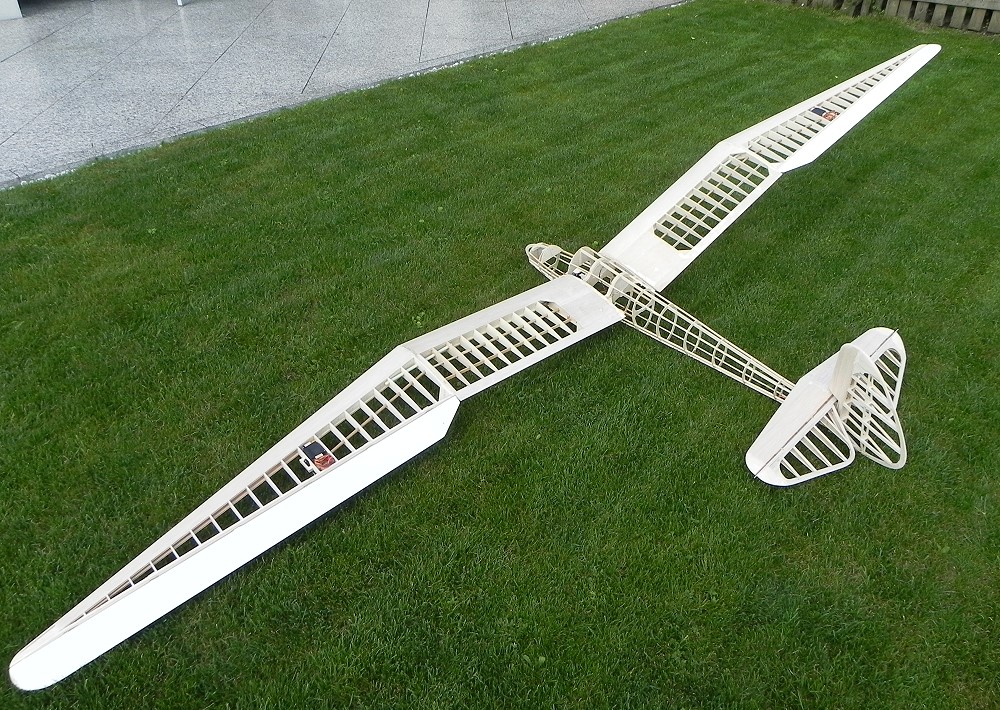

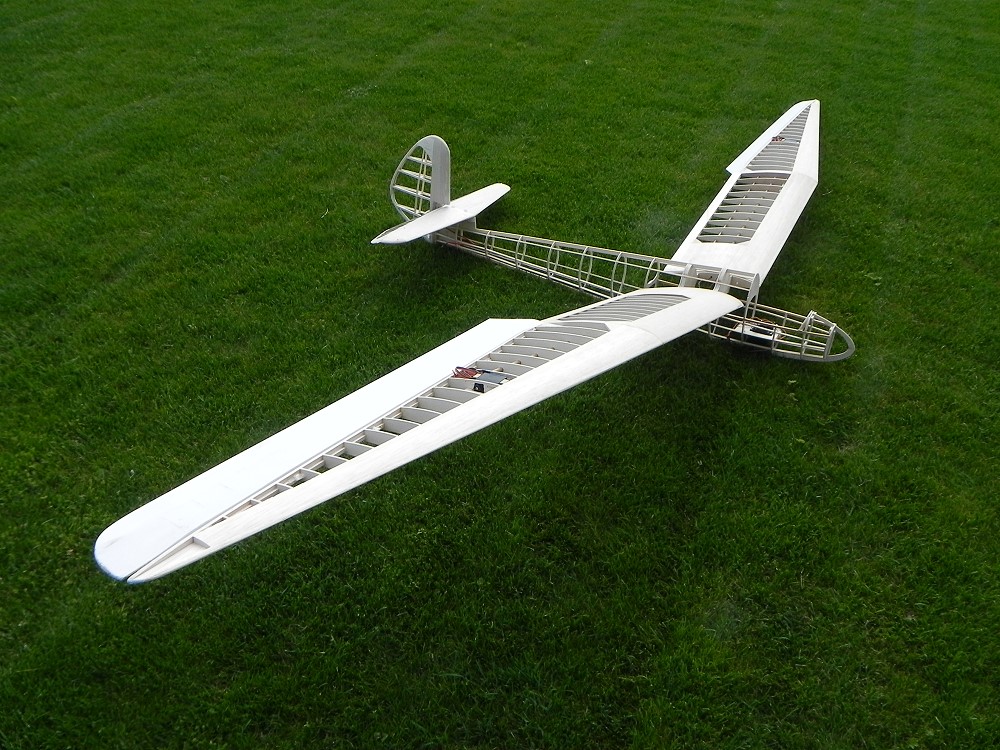

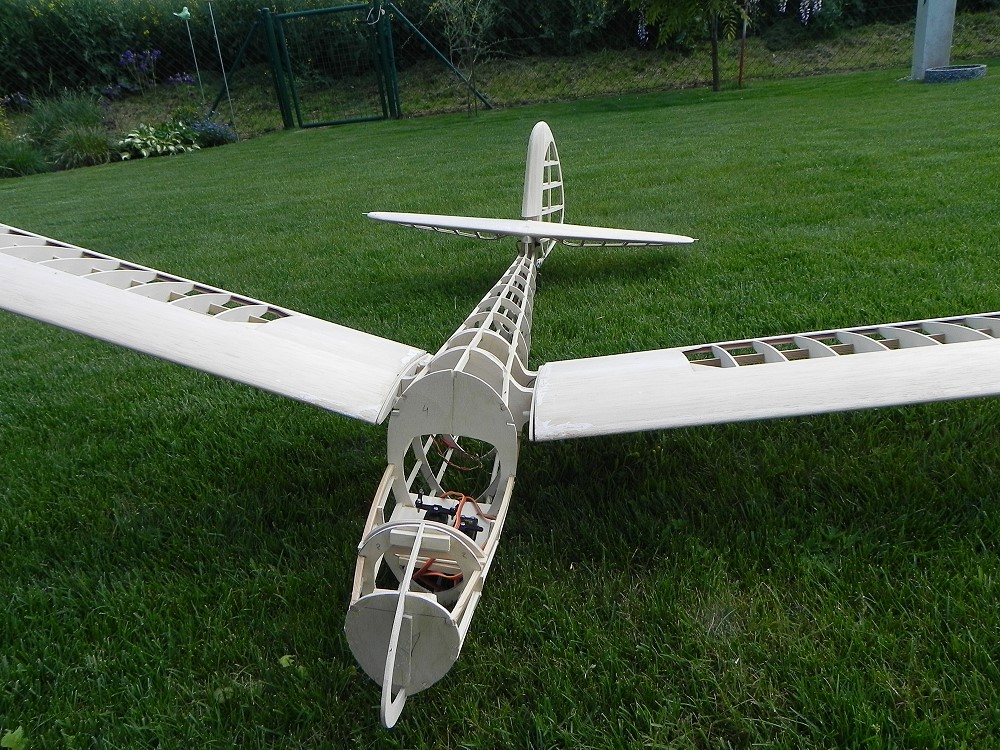

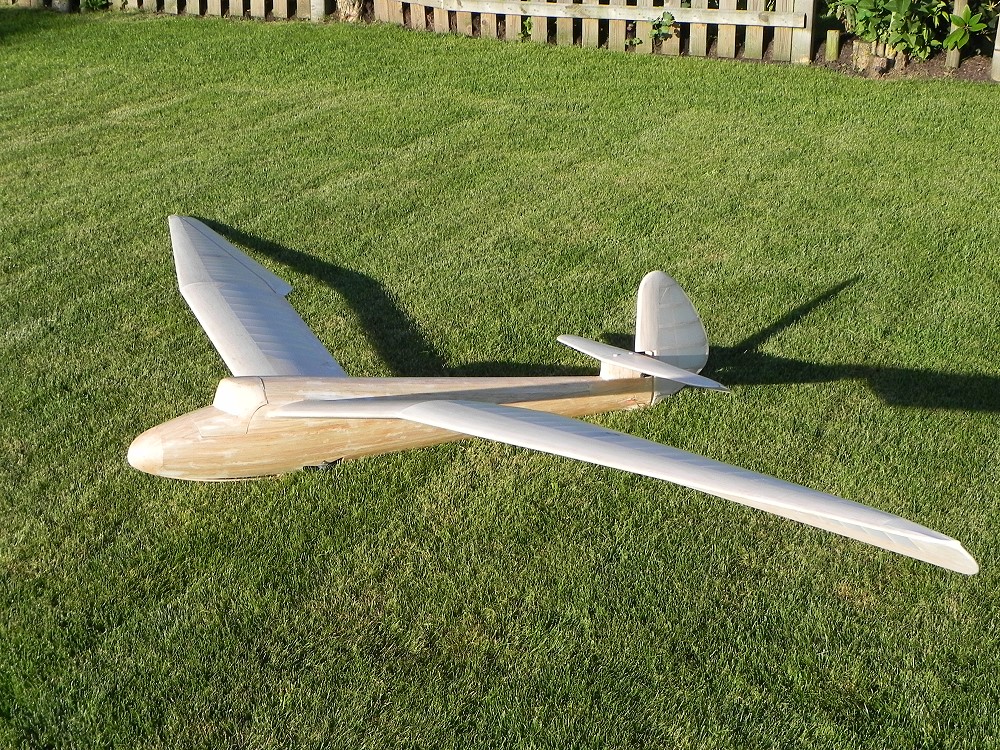

Die Flügel an den Rohbau angesteckt. |
 |
Inzwischen hat sich herausgestellt, daß der hintere
Flächenstahl unterhalb des Flügels herausgekommen wäre. Deshalb habe ich ihn weggelassen. Es geht mit einem 14er Stahl auch. |
 |
|
 |
|
 |
|
|

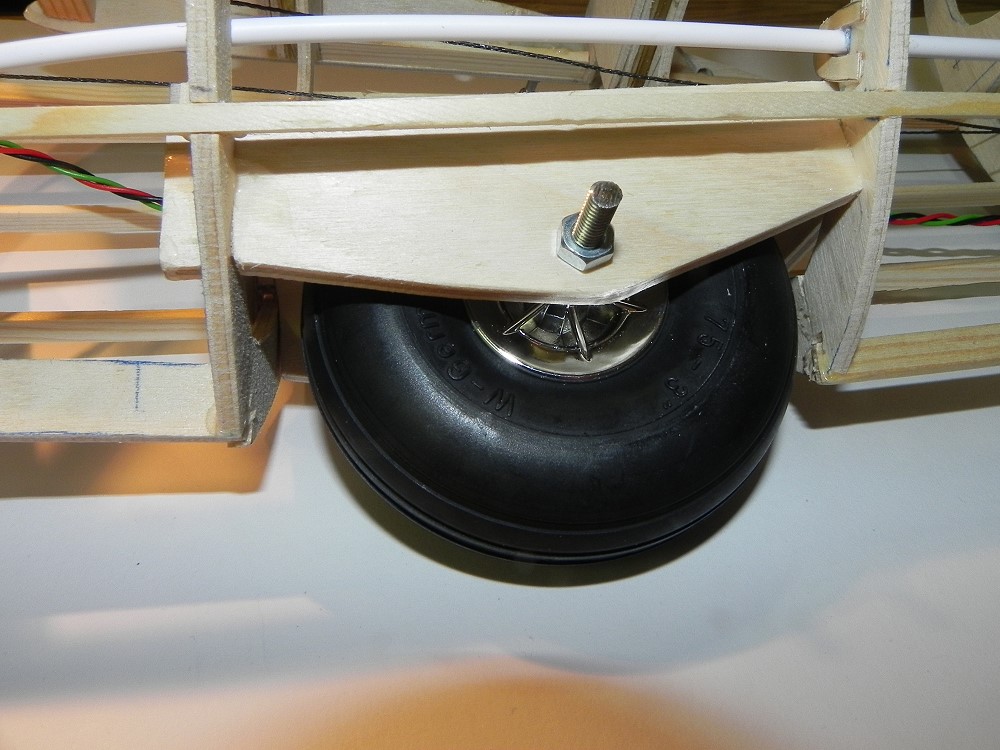

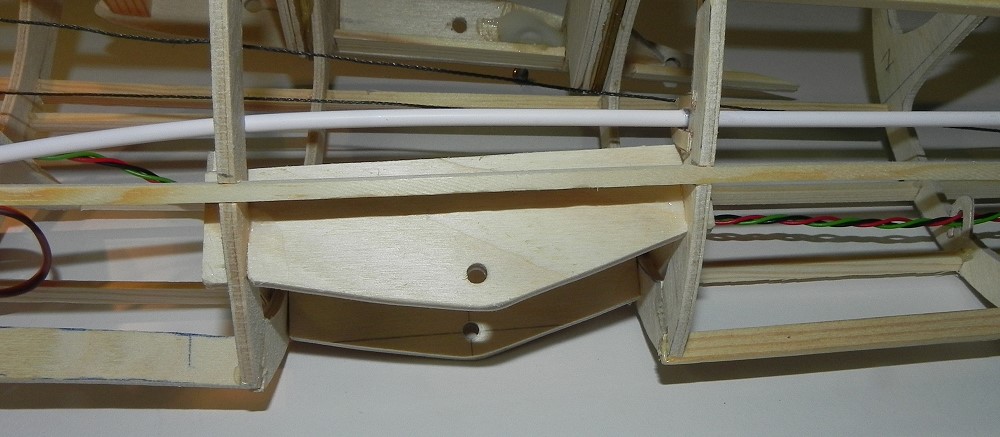

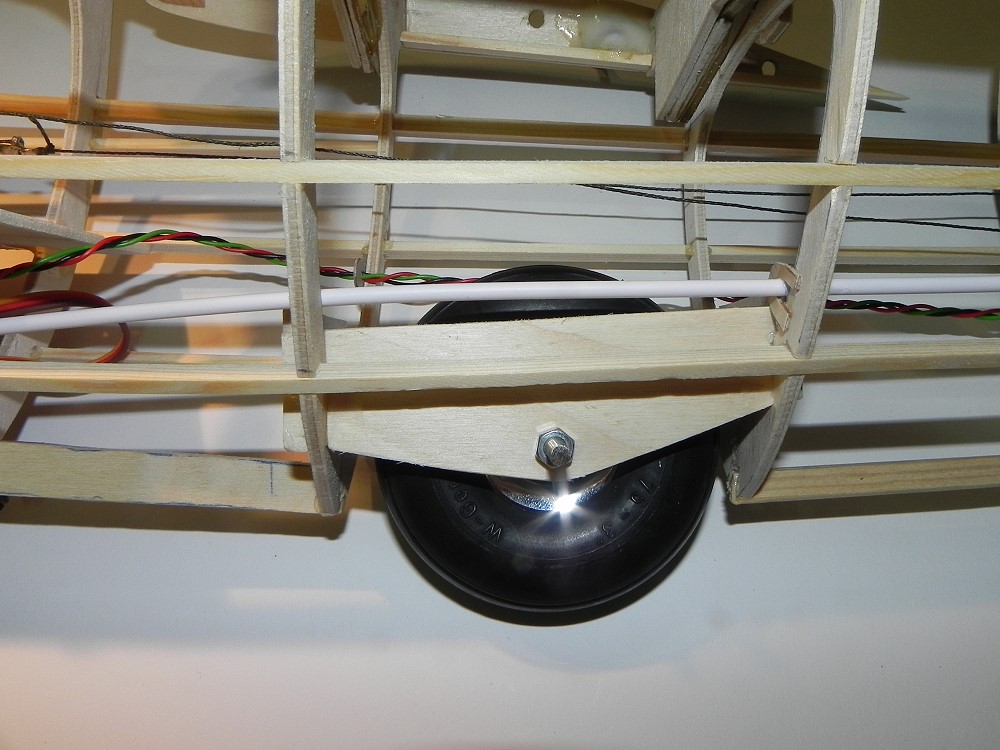

Der Rumpf ist noch nicht fertig! Einbau des Rades, 75mm Durchmesser. |
 |
|
 |
|
 |

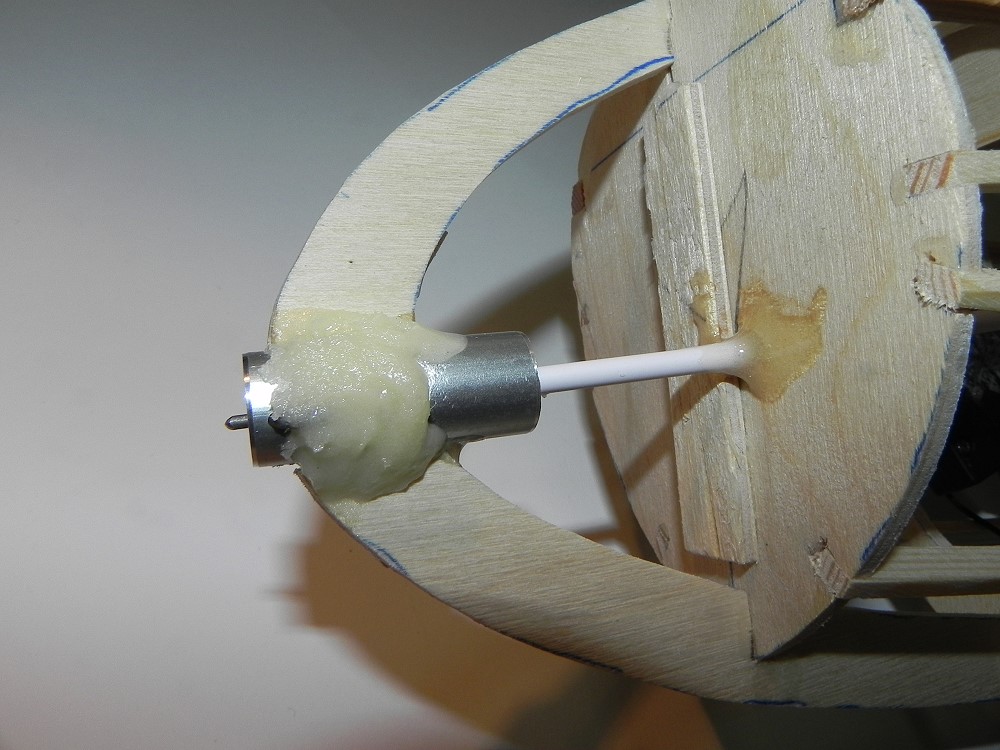

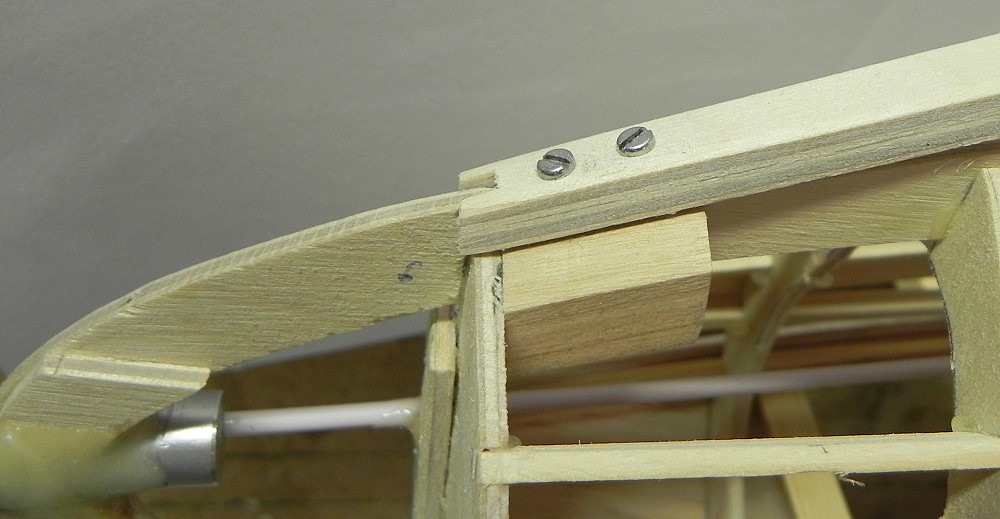

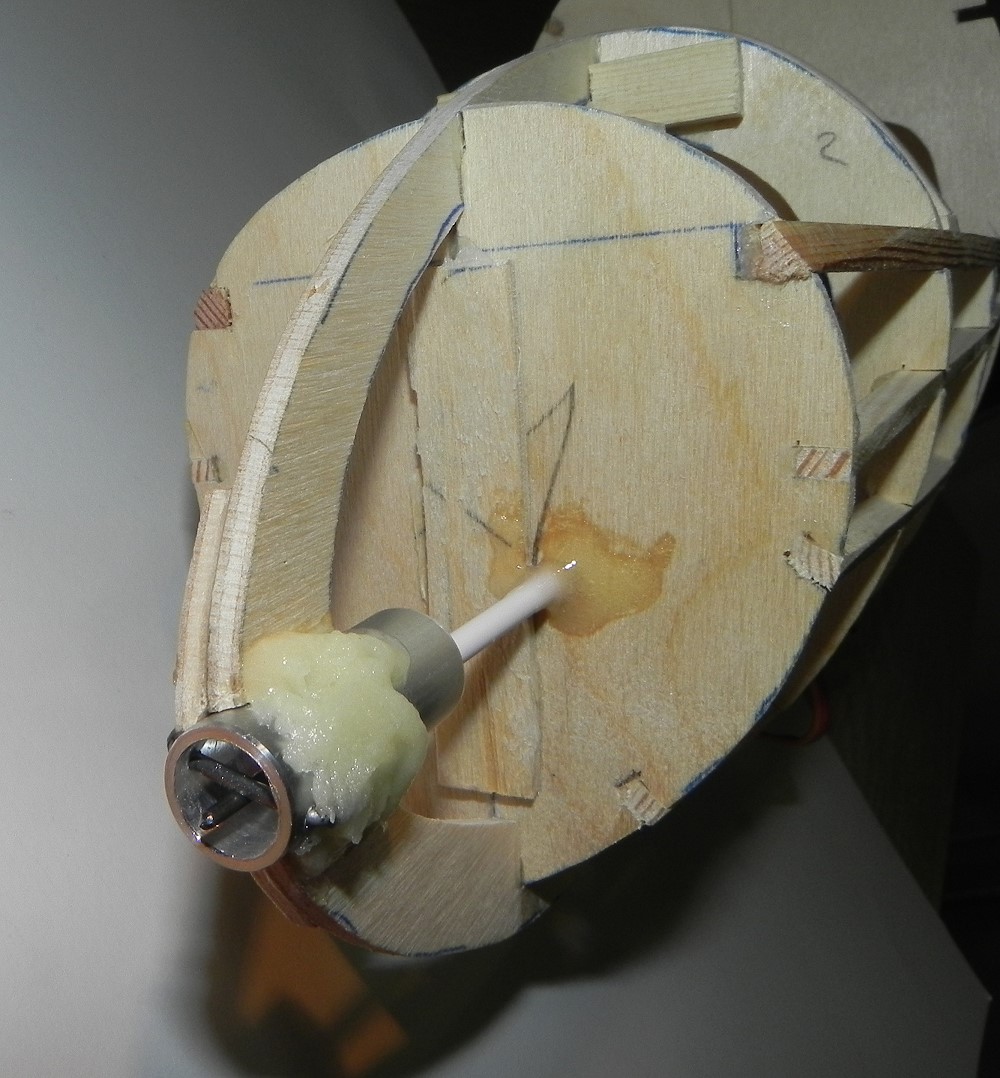

Die Schleppkupplung in der Rumpfnase. |
 |
Bewährte Selbstbaukupplung mit 2mm Stahldraht. |
 |

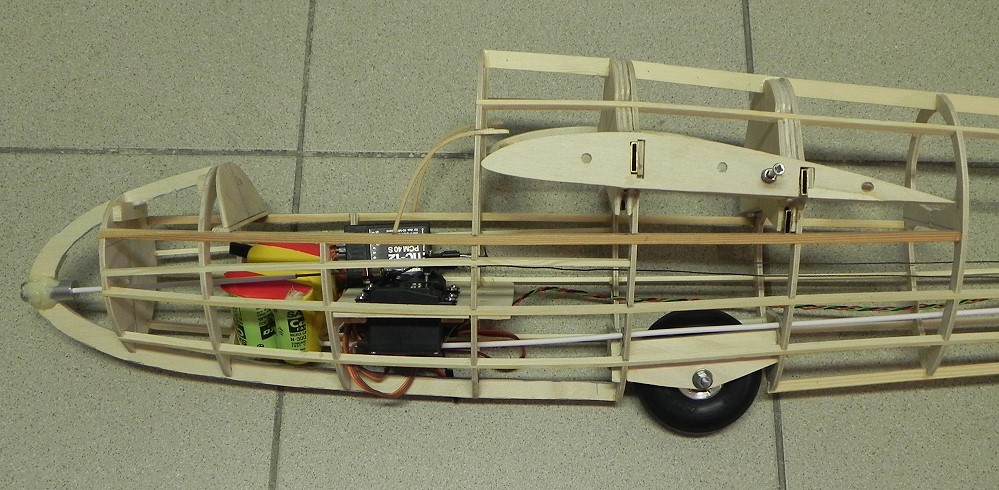

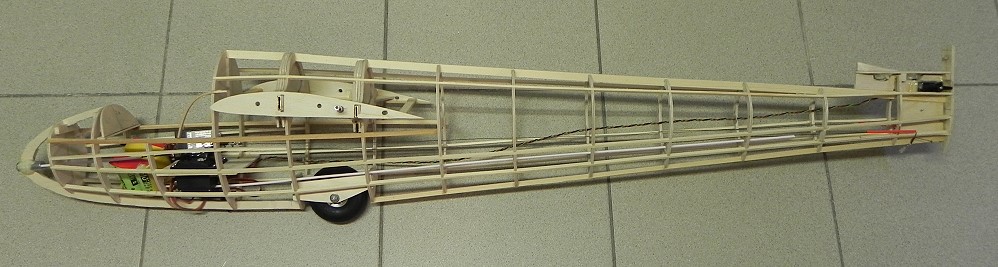

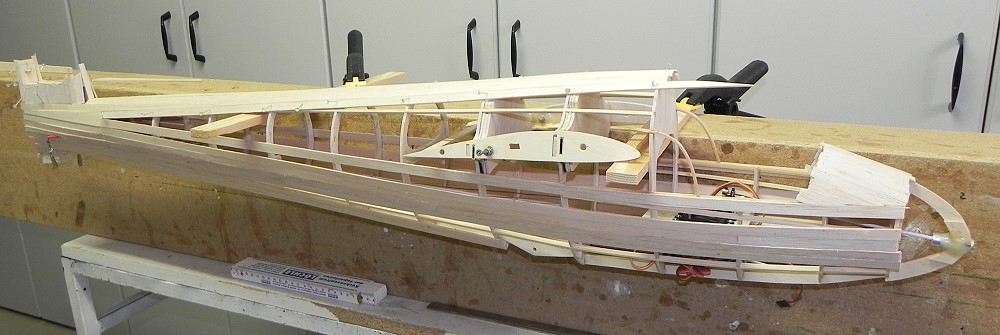

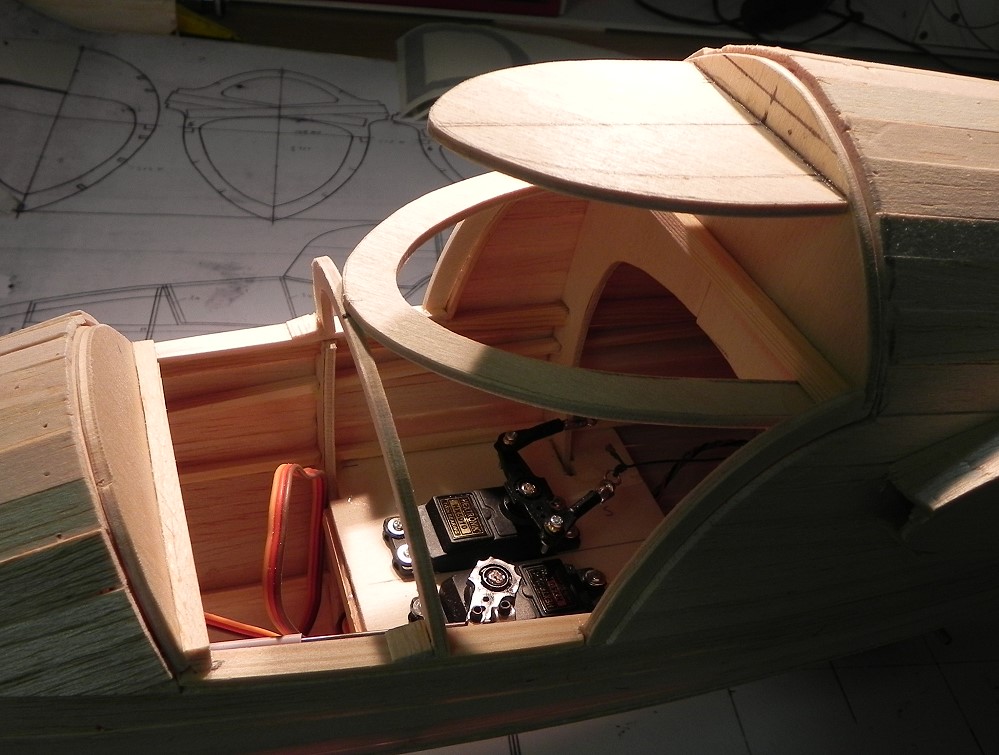

Die Rumpfeinbauten sind soweit fertig. |
 |
Jetzt noch die Kabinenhaube und dann beplanken. |
 |

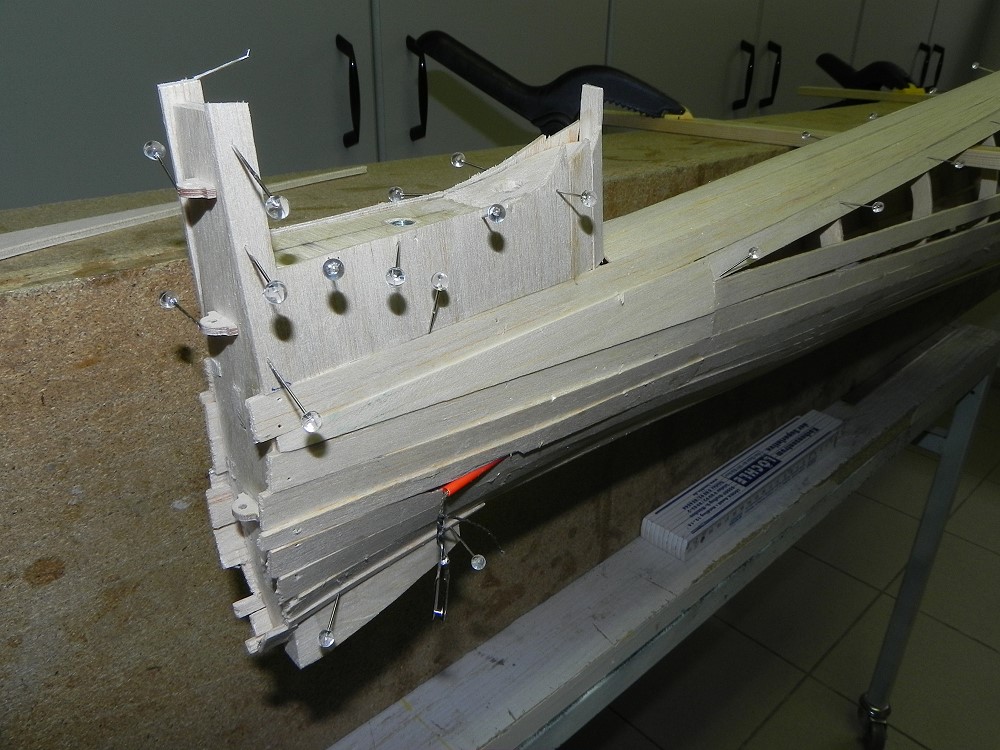

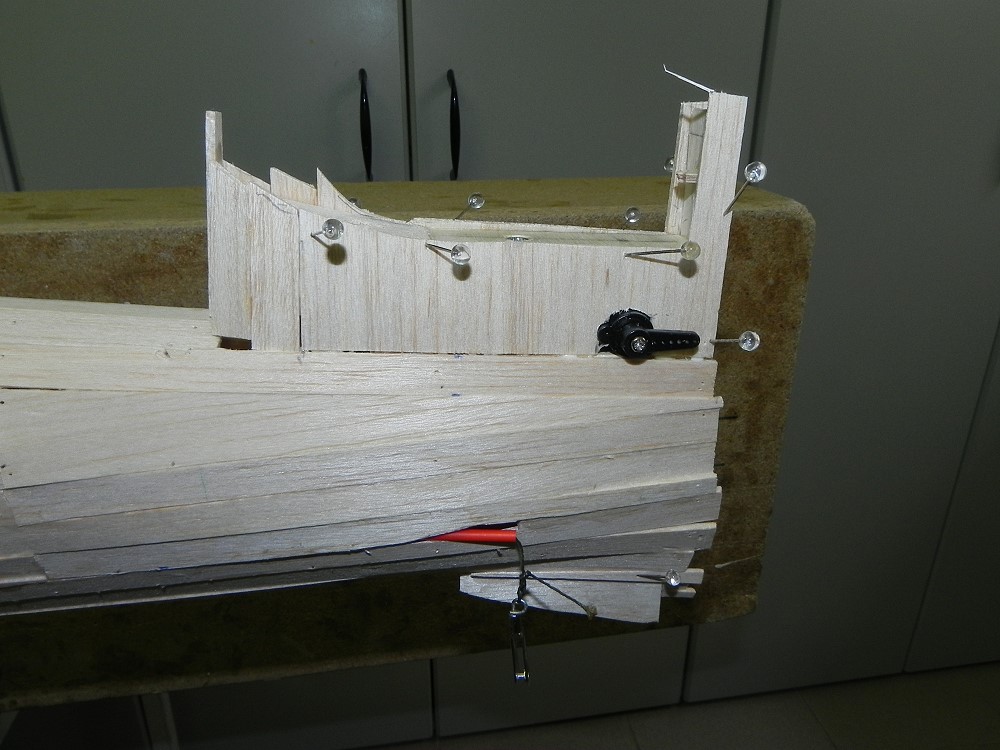

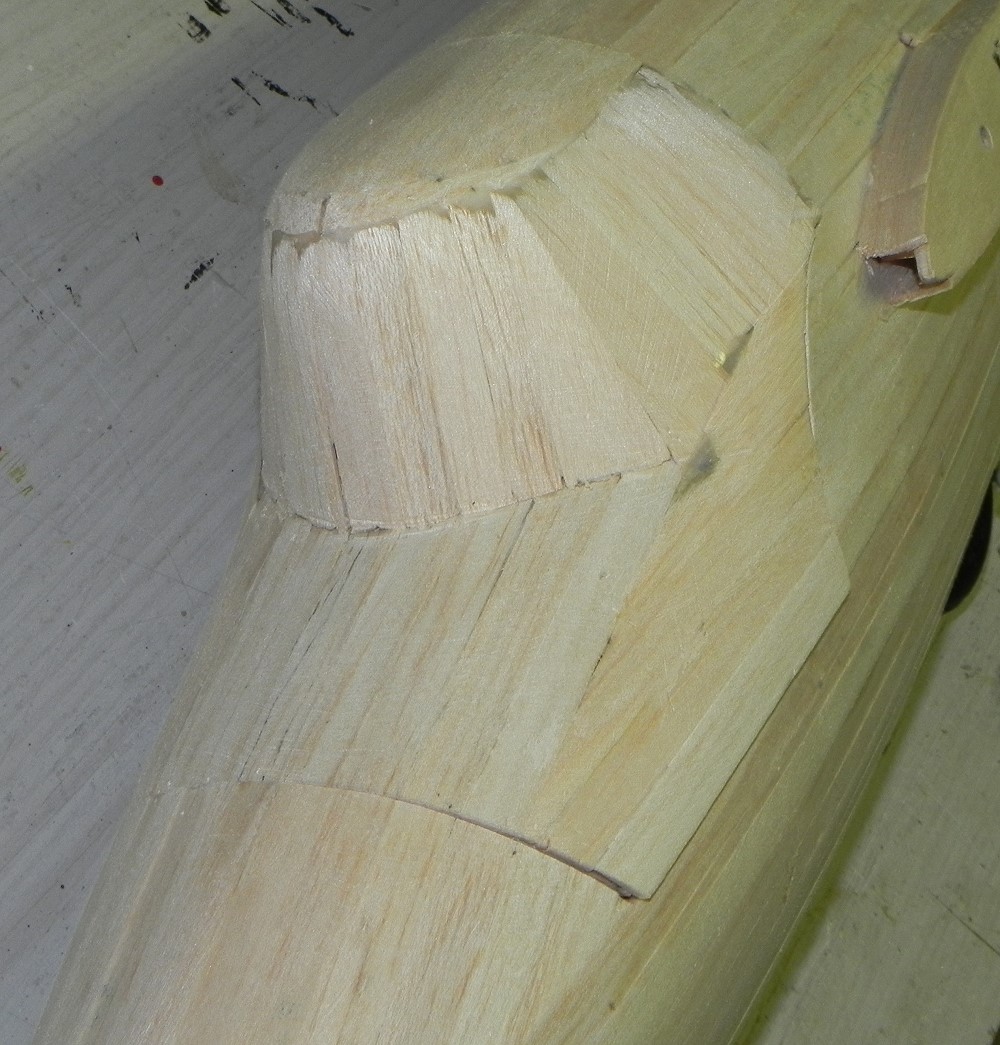

Der Rumpf ist zum Teil beplankt. |
 |
Die HR-Auflage rechts |
 |
und links. |
 |
|
 |

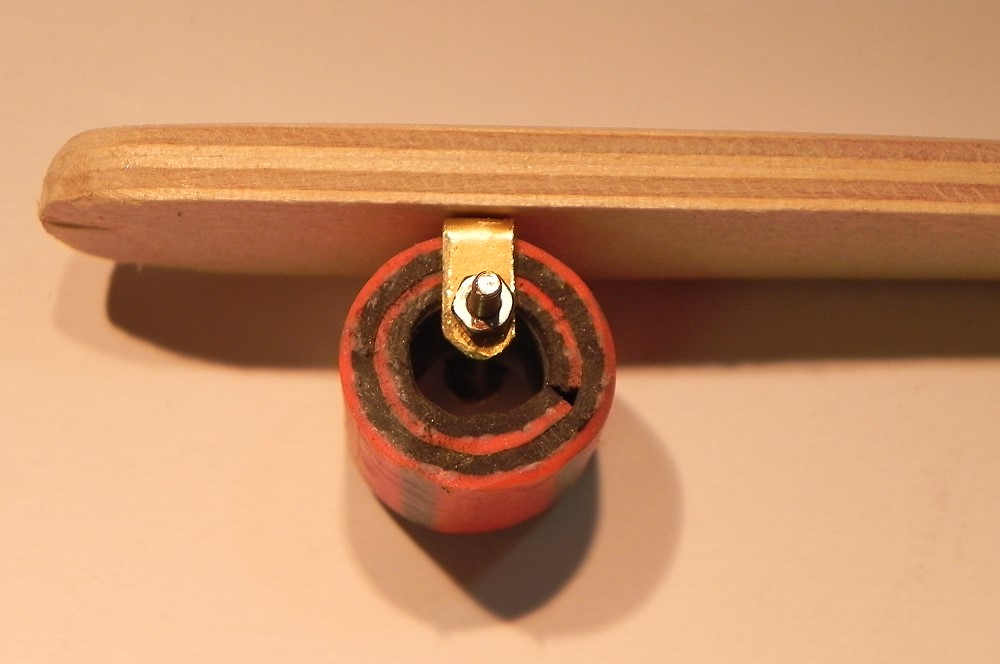

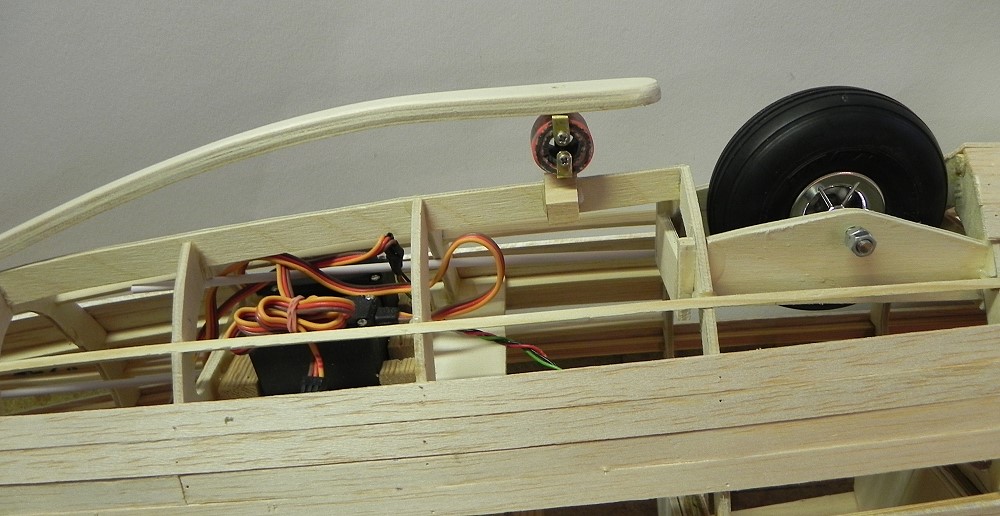

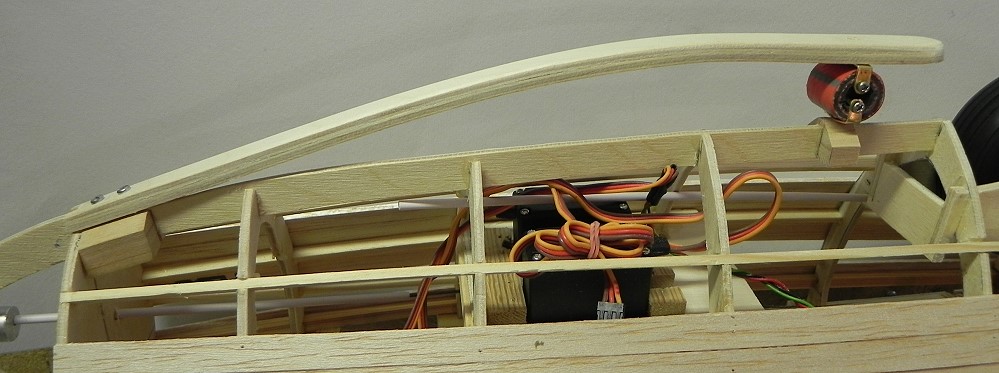

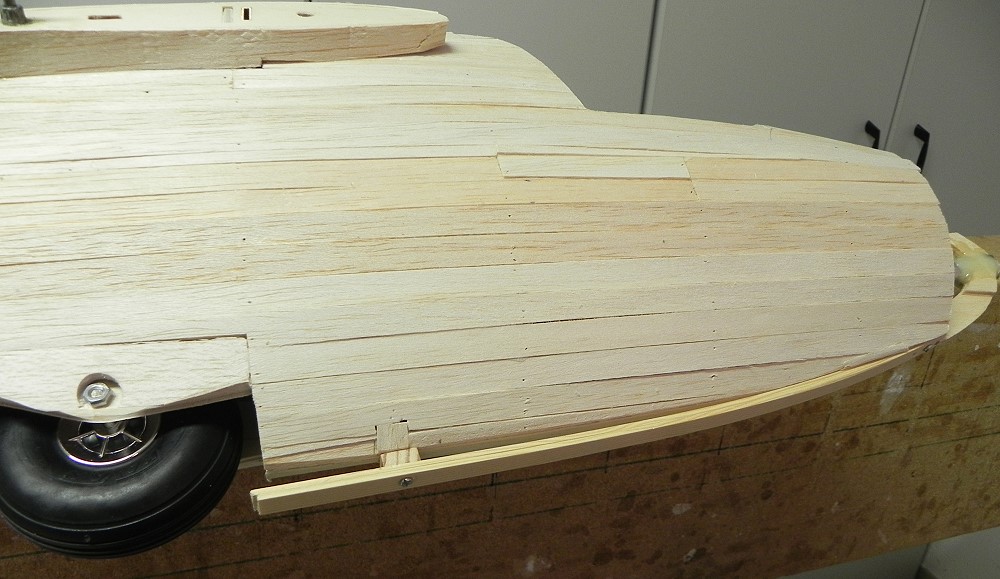

Die Kufe ist aus 2 Lagen 3mm-SpH gemacht und beim zusammenkleben über eine Schablone gebogen. |
 |

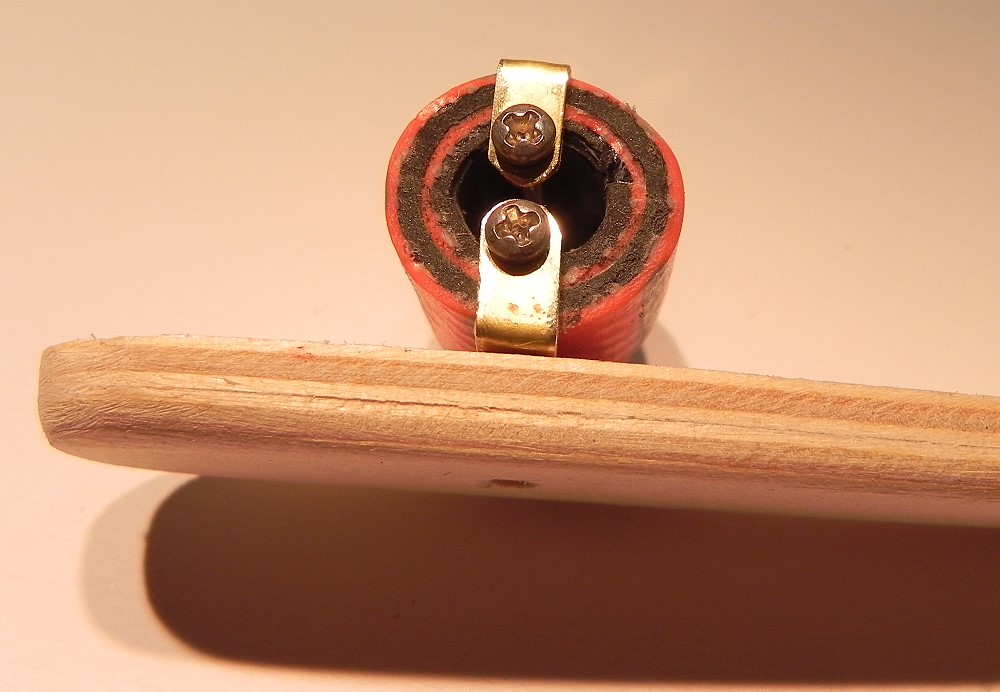

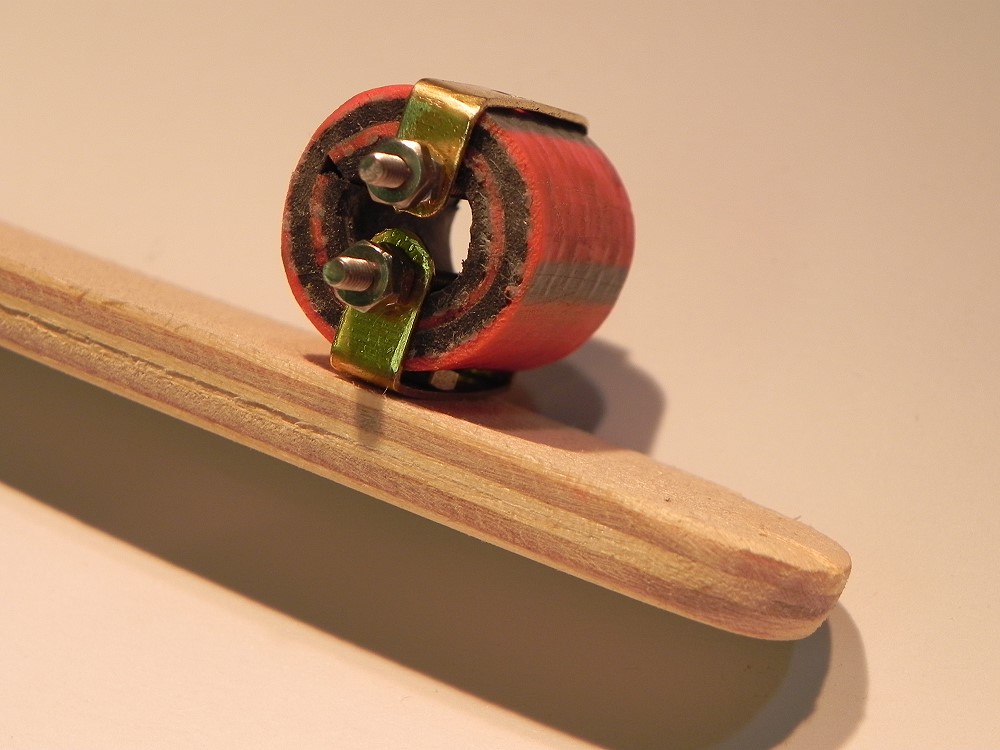

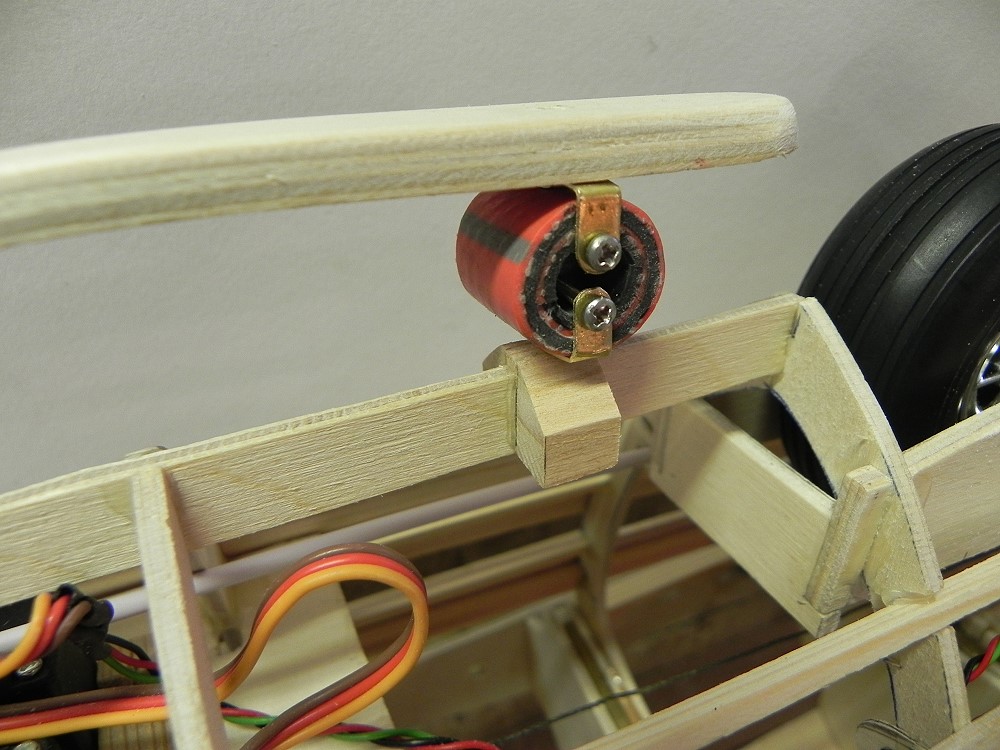

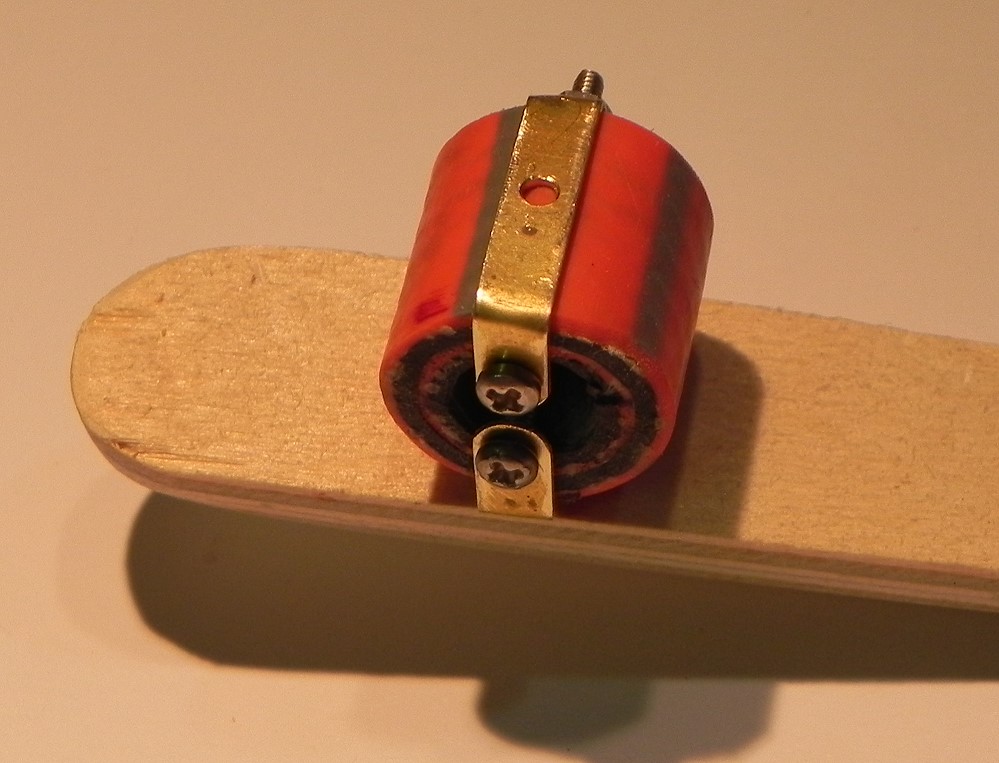

Als Dämpfung dient ein Stück Gartenschlauch, in den nochmal derselbe Schlauch (kleinerer Durchmesser) eingeschoben wurde. |
 |
Die Ms-Blechbügel werden an die Kufe und den Rumpf angeschraubt. |
 |
M2-Schrauben befestigen dann den Schlauch abnehmbar. |
 |
|
 |
|
 |
|
 |
|
 |

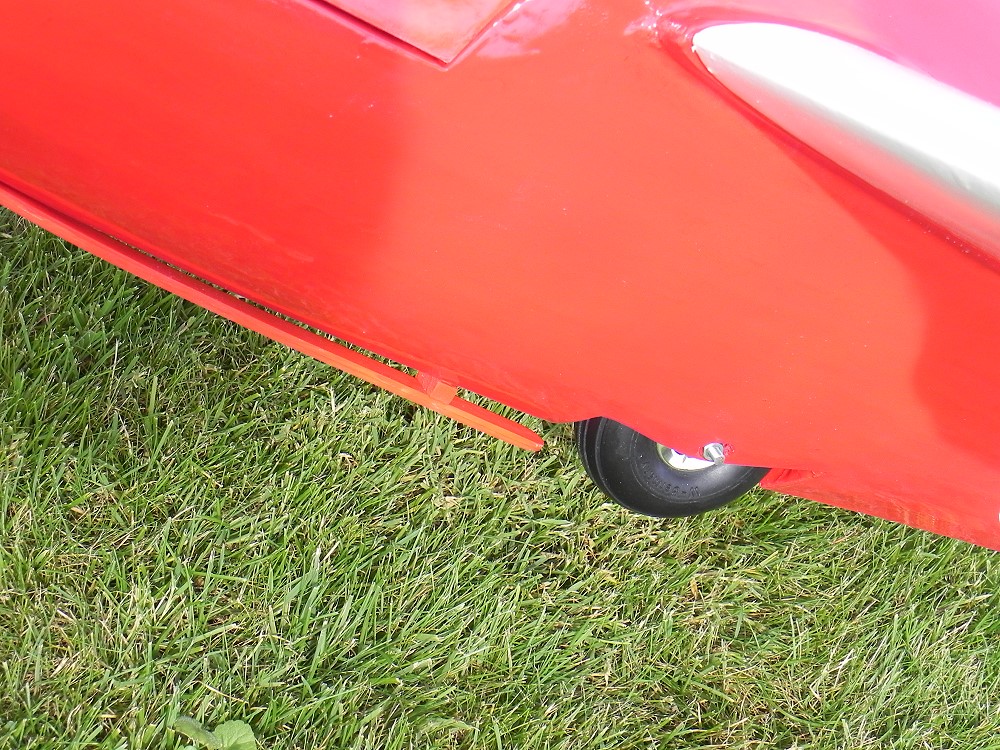

Ich habe mich entschlossen, die Kufe doch kleiner und schmäler zu machen, damit das Rad noch zum Einsatz kommen kann. |
 |

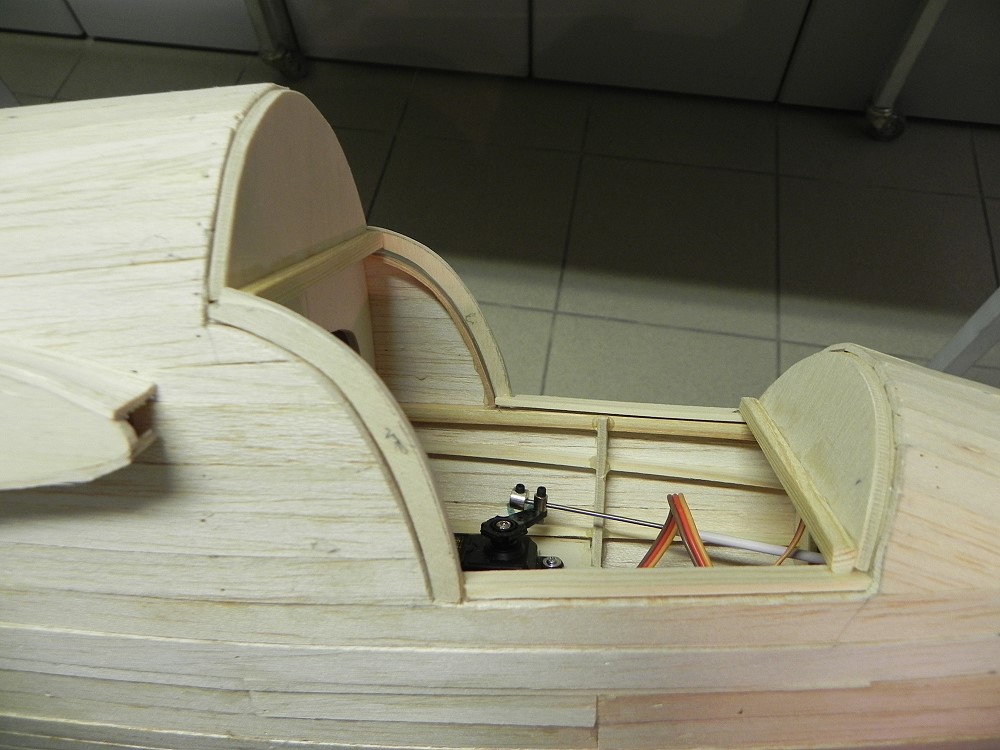

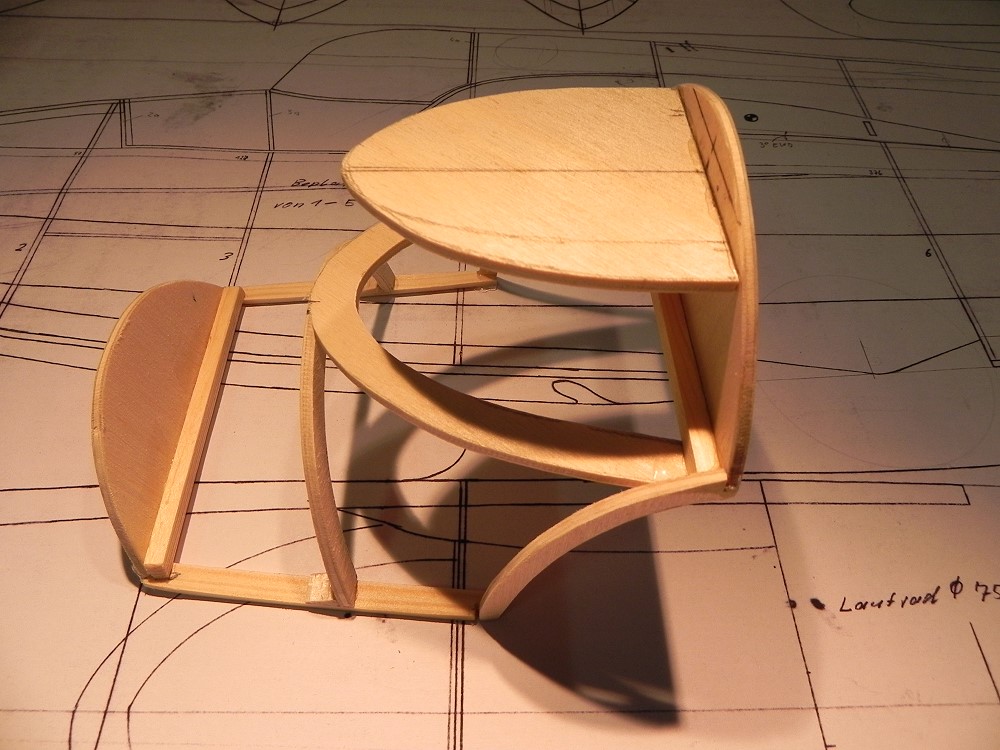

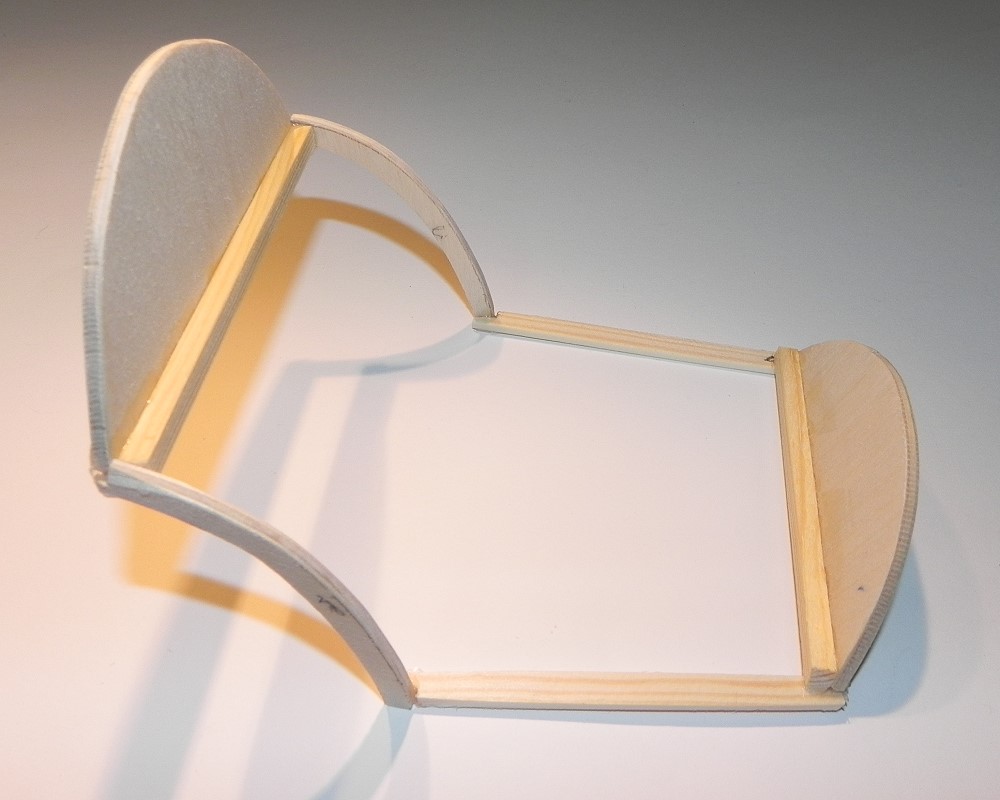

Kabinenhaubenrahmen. |
 |
Rahmen im Rumpf eingesetzt. |
 |

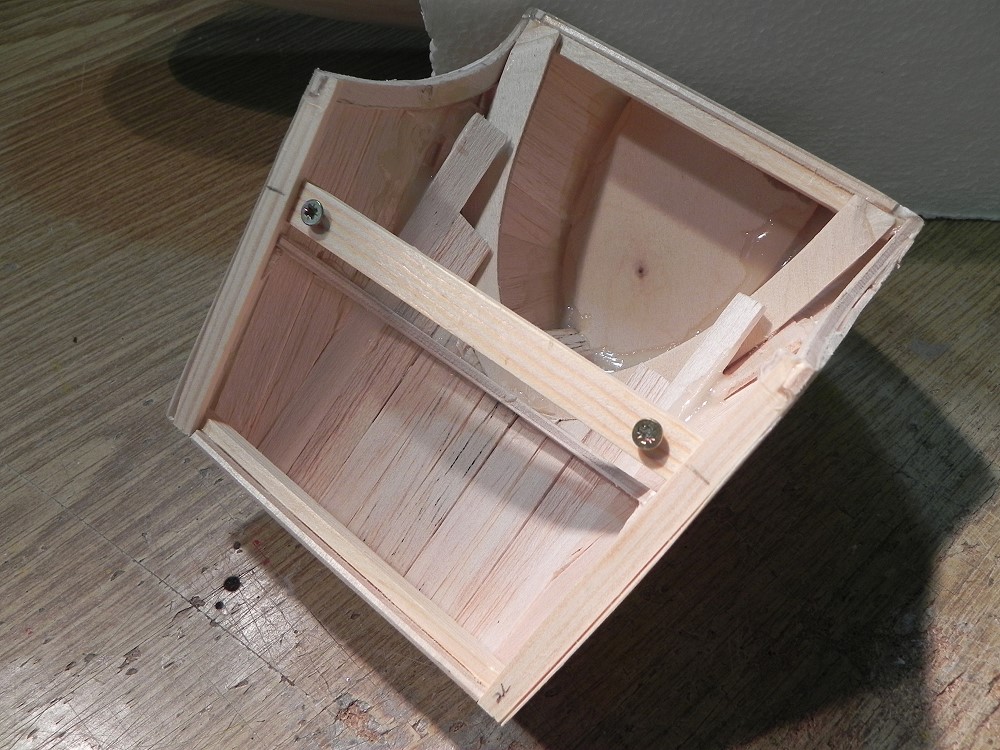

Alle Stützen für die Form sind drin. |
 |
|
 |

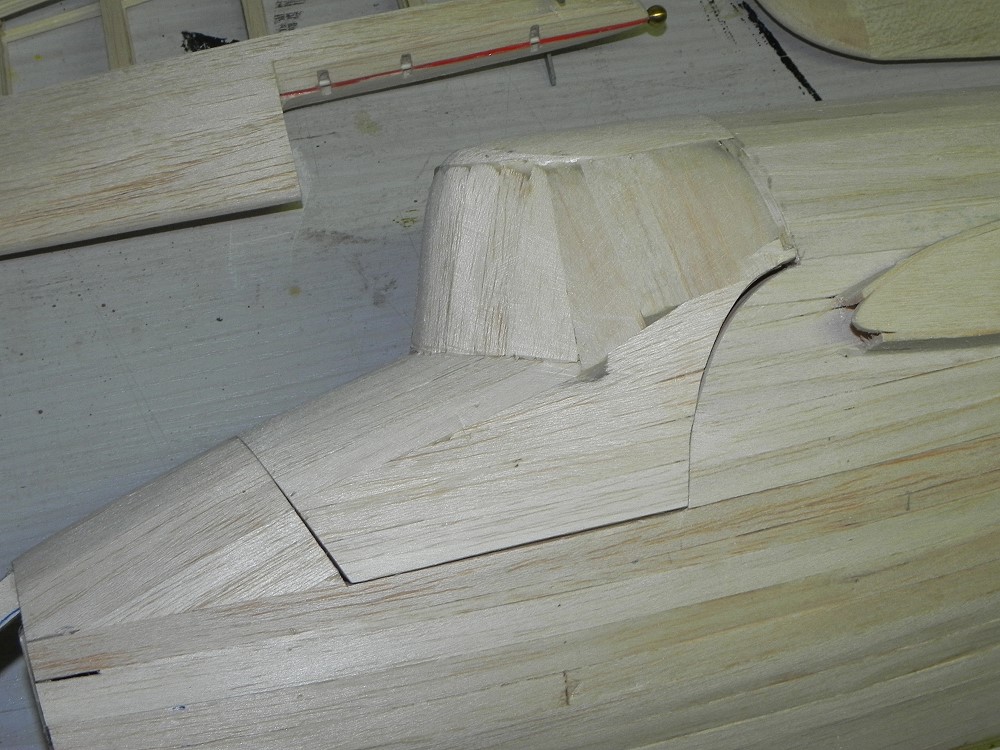

Die Haube ist soweit fertig. |
 |
Ich werde sie später silber anstreichen, um Fenster zu simulieren. |
 |
 |
 |

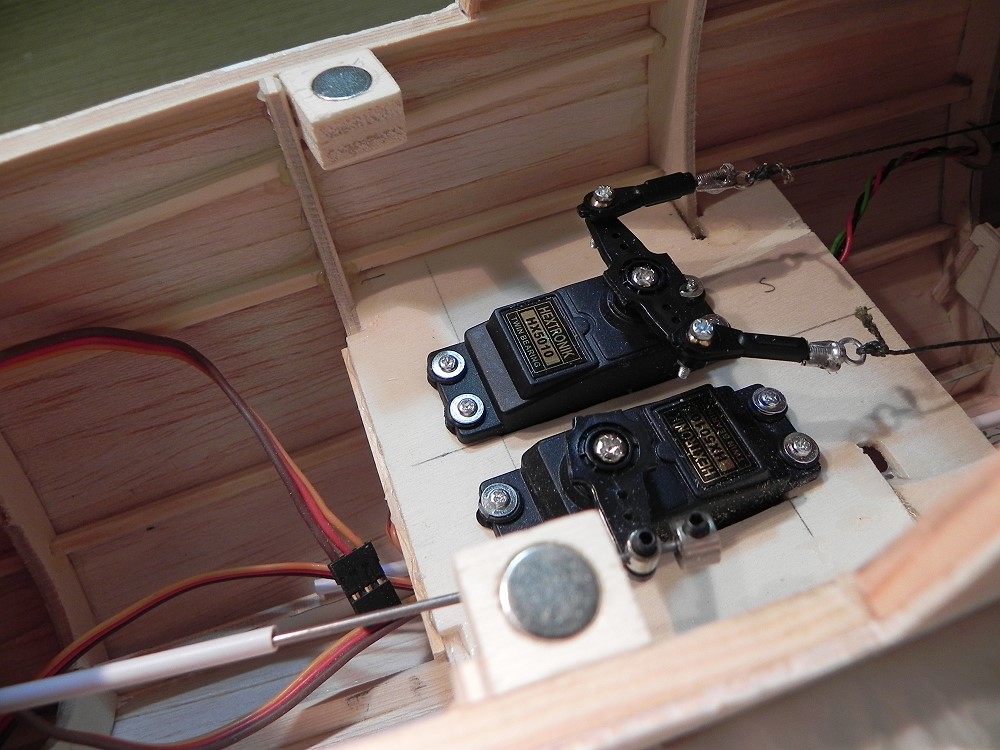

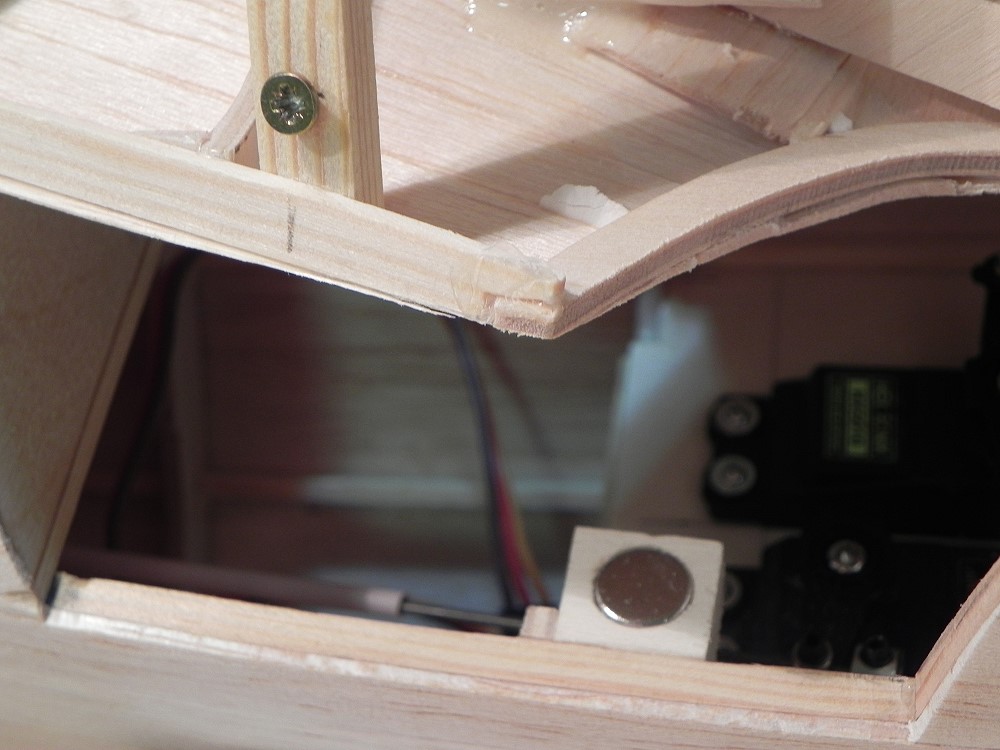

Kabinenhaubenbefestigung mit 2 Magneten und 2 Eisenschrauben, hält bombig. |
 |
 |
 |

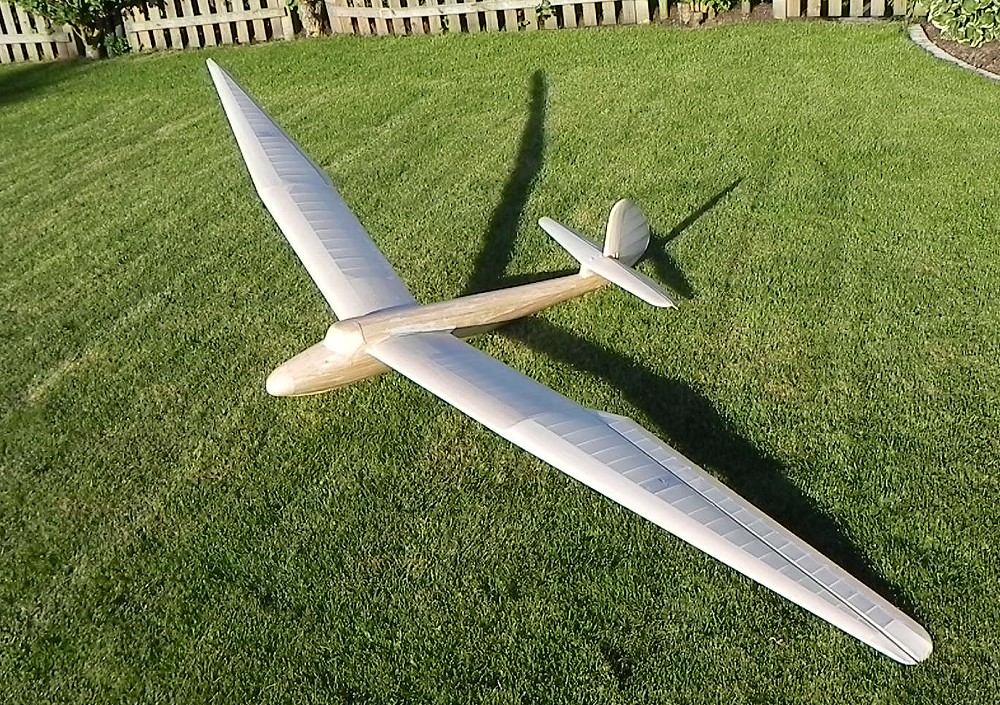

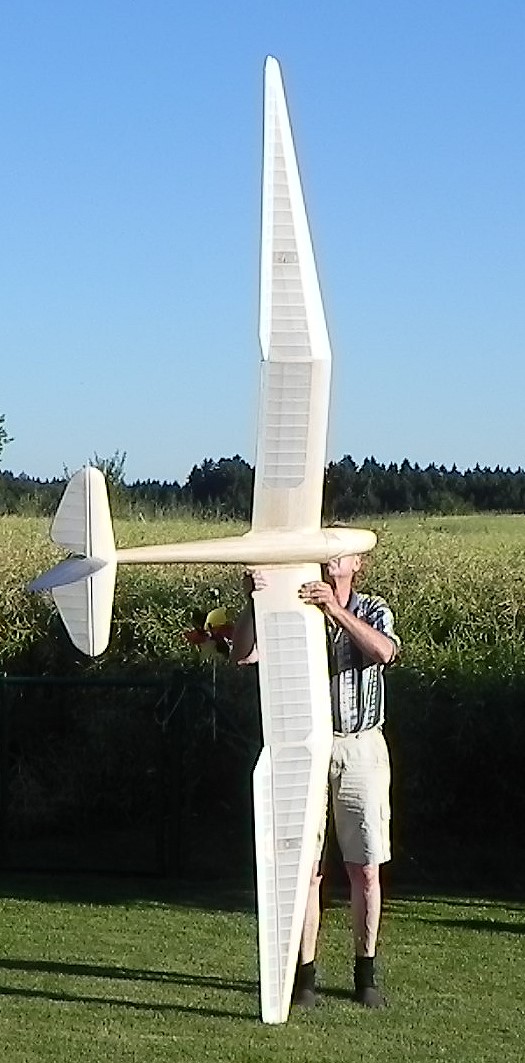

28.6.2011 Flächen und Leitwerke mit Koverall bespannt, Rumpf mit GfK (49g/m²) belegt. |
 |
 |
 |
|
 |
Spannweite 3,40m |
 |

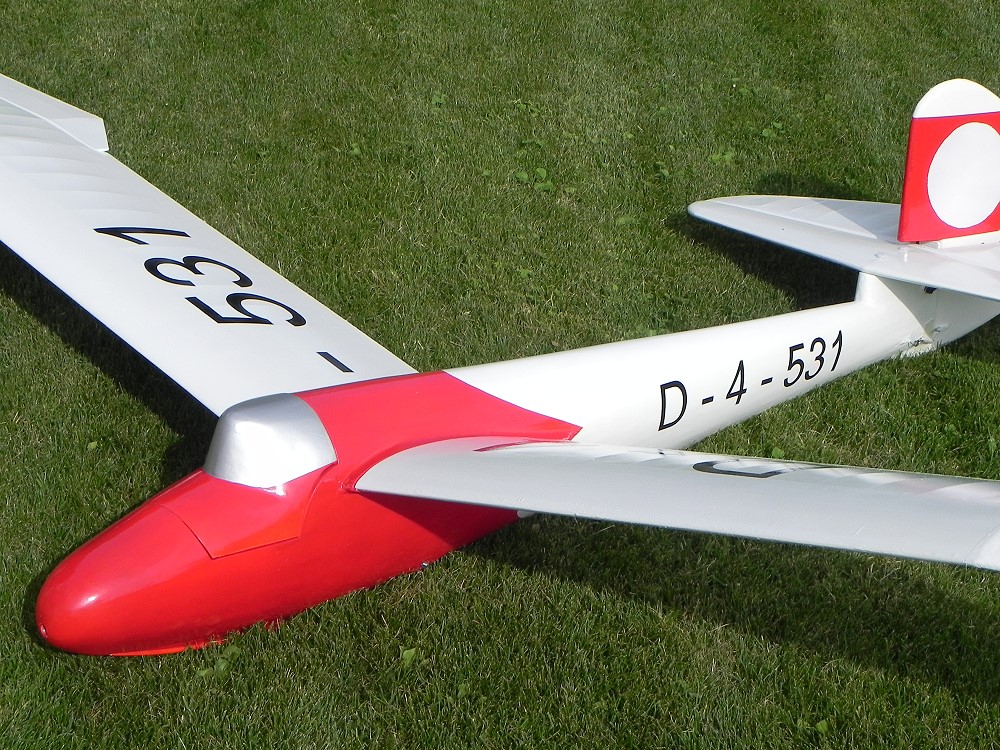

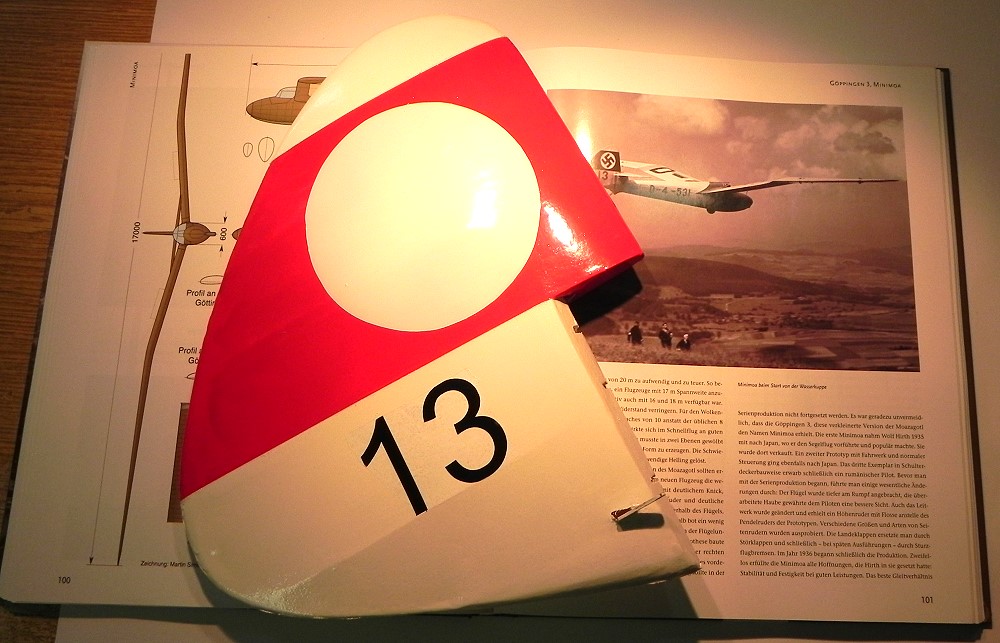

Die Vorlage für das Finish habe ich aus dem Buch von Martin Simons; ich habe natürlich das Hakenkreuz weggelassen! |
 |

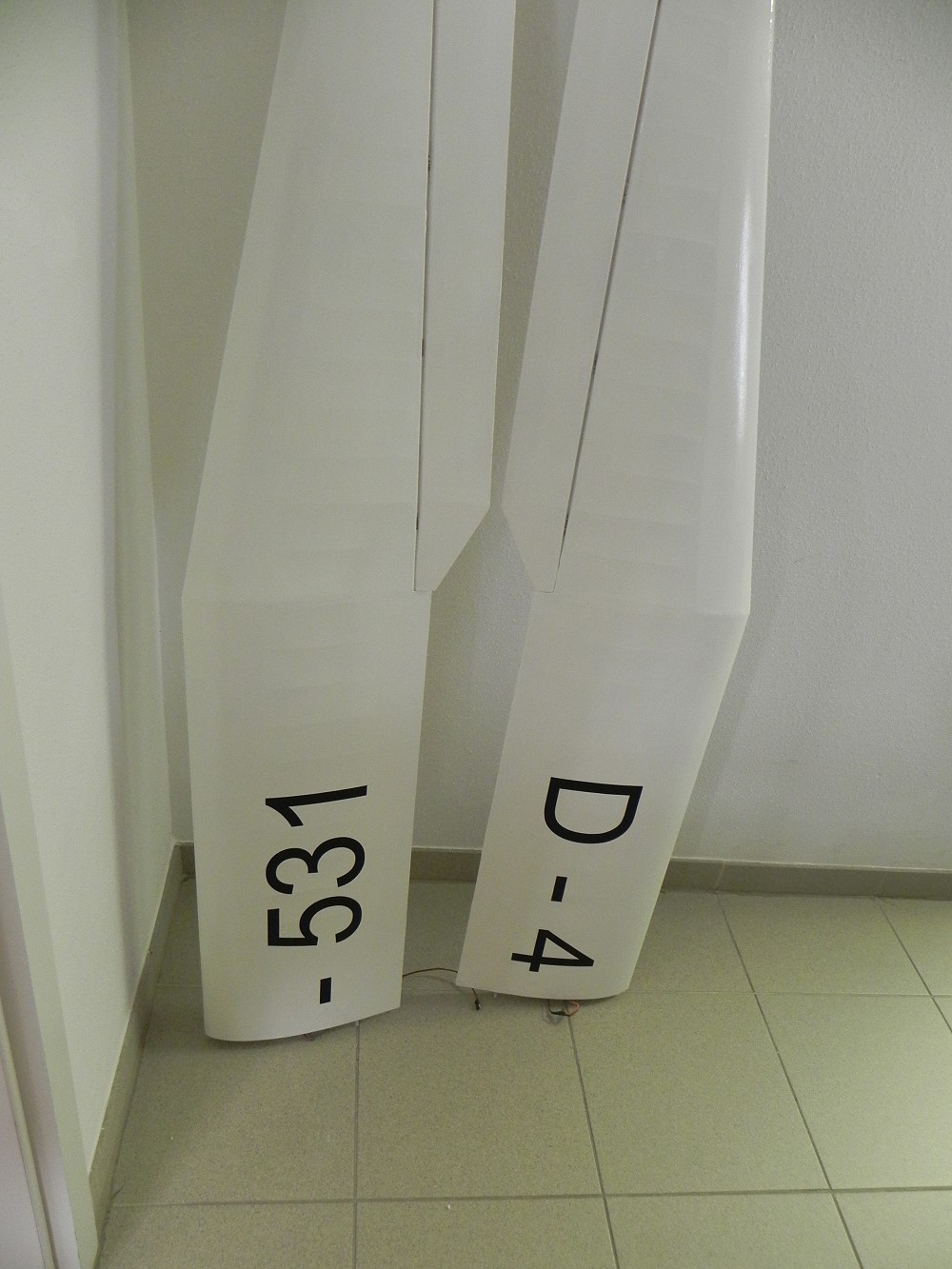

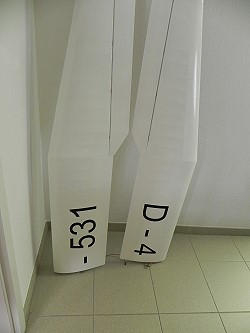

Die Flächen haben diese Kennung. |
 |

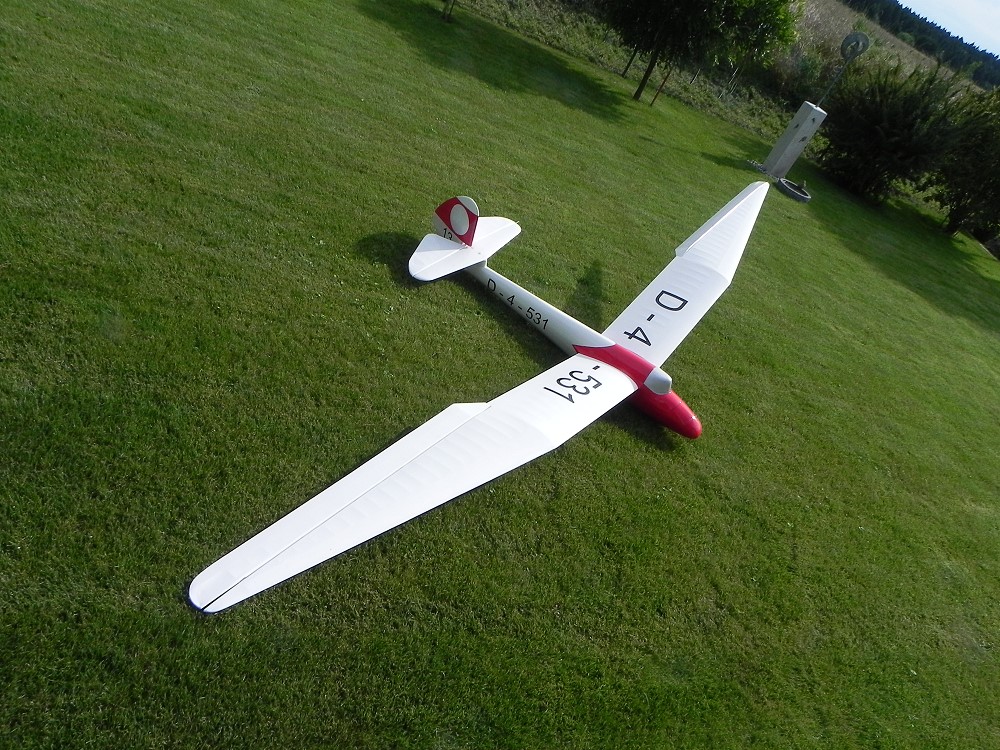

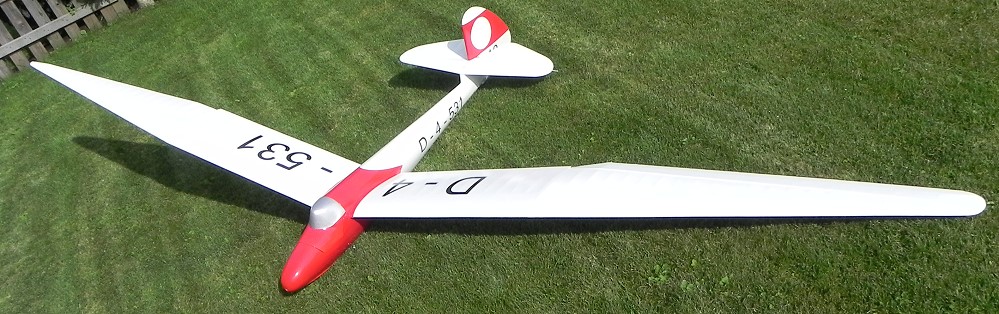

Fertig am 19.7.2011 |
 |
 |
 |
 |
