| Flügelbau der Ka 7 | zum Vergrößern auf die Bilder klicken |
| Querruder | |
 |

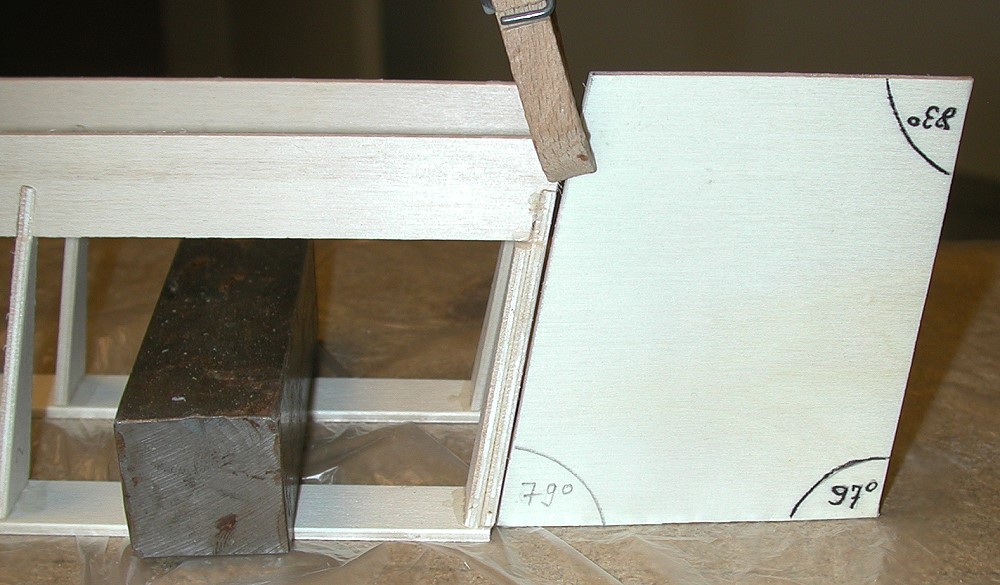

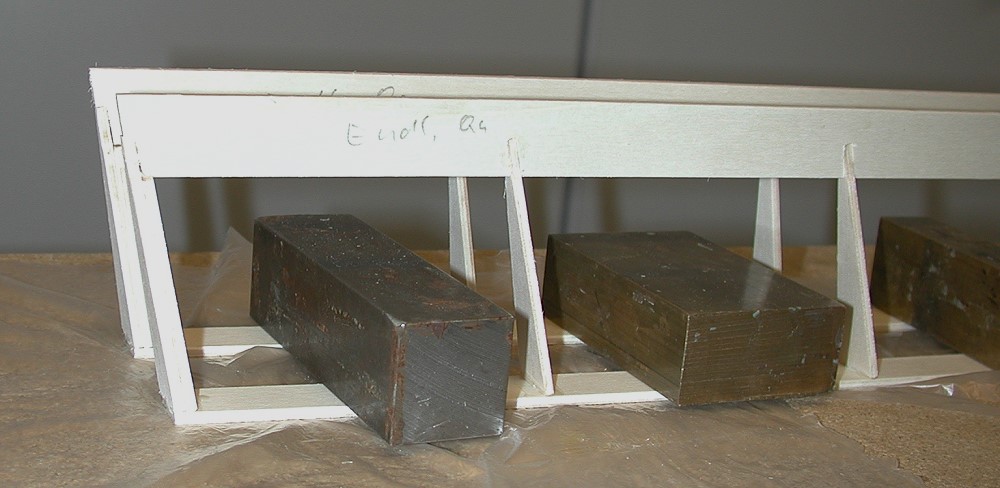

Die Querruderrippen stehen schräg, ich habe einen Winkel von 79° gemessen. Die Rippen sind auf der Unterseite rechtwinkelig. |
 |

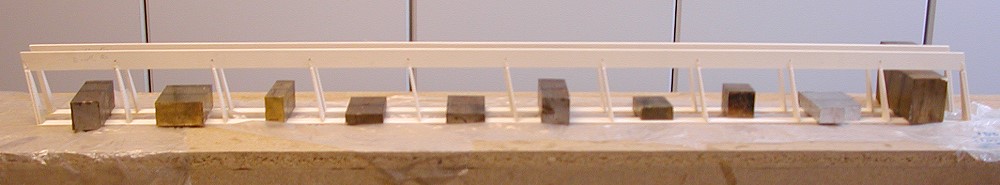

ACHTUNG! Zwei spiegelverkehrte Querruder bauen! Die SpH-Endleiste ist schon schräg eingeschnitten. |
 |
|
 |

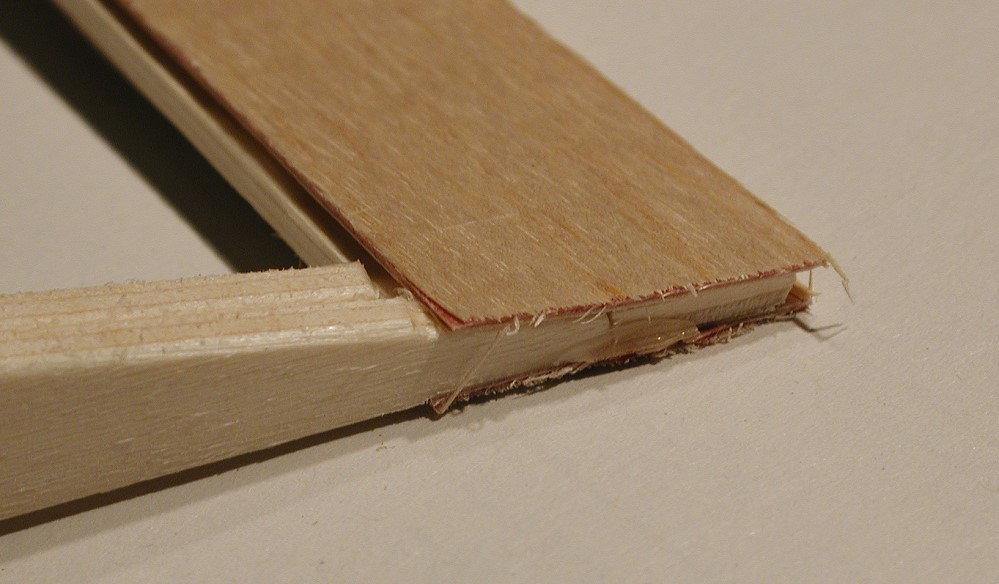

Die SpH-Endleiste wird zuletzt noch oben und unten mit 0,6mm SpH beplankt. Die Rippenenden haben dafür entsprechende Einfräsungen. |
 |

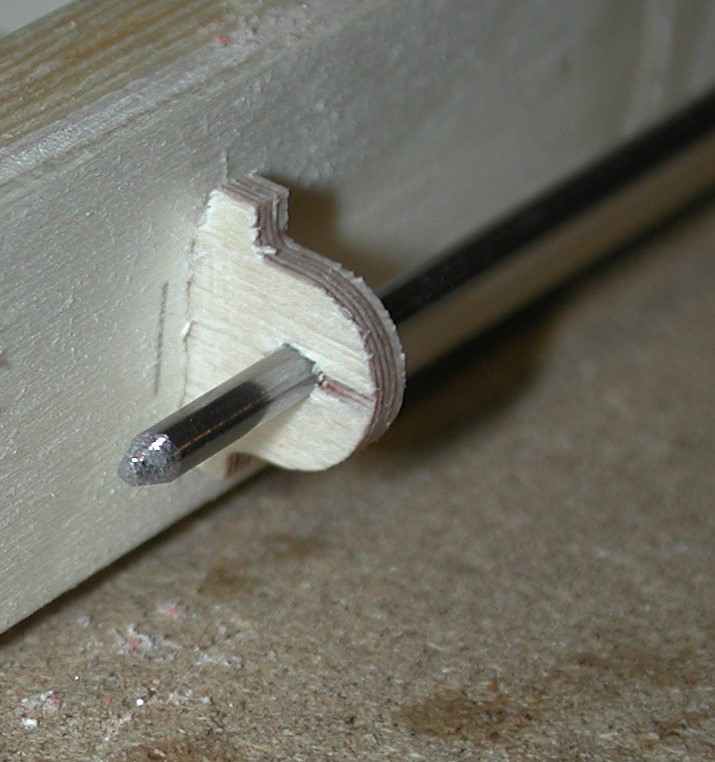

Ein 2mm-Federstahldraht dient als Scharnier. |
 |

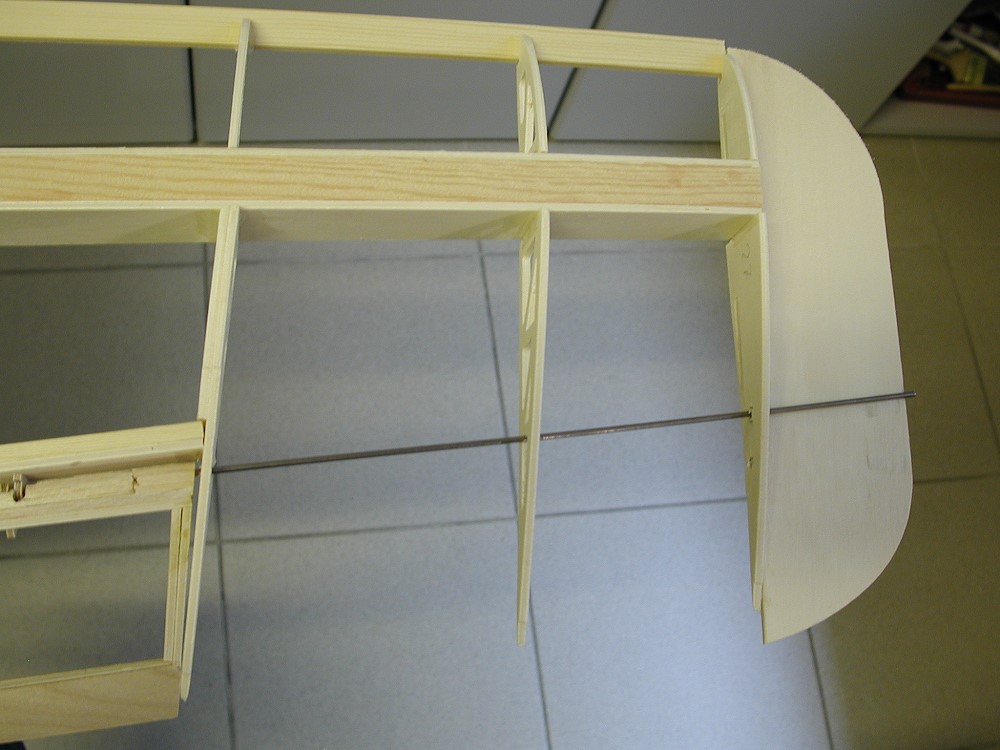

Der Draht muß durch die letzten 3 Rippen durchgeführt werden. |
 |

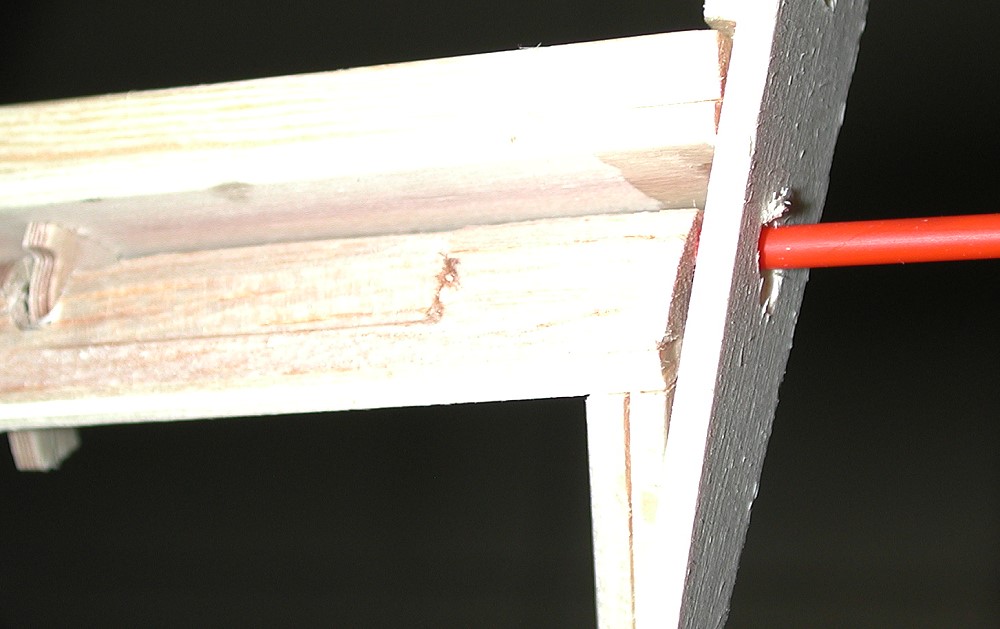

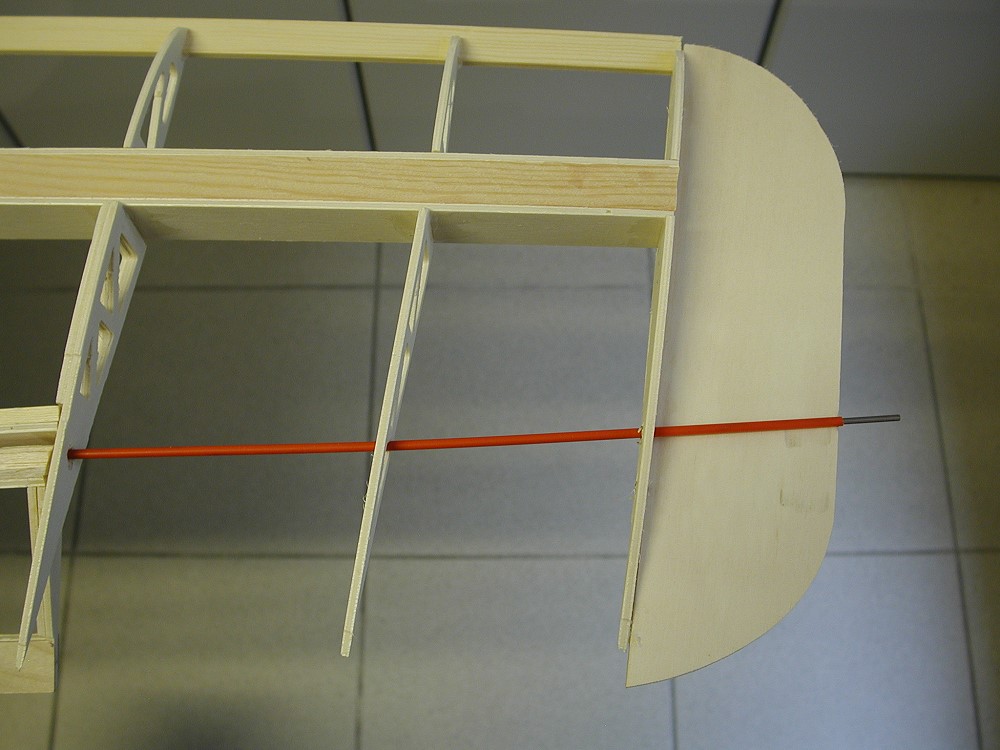

Ein Bowdenzugrohr dient als Führung. |
 |
|
 |

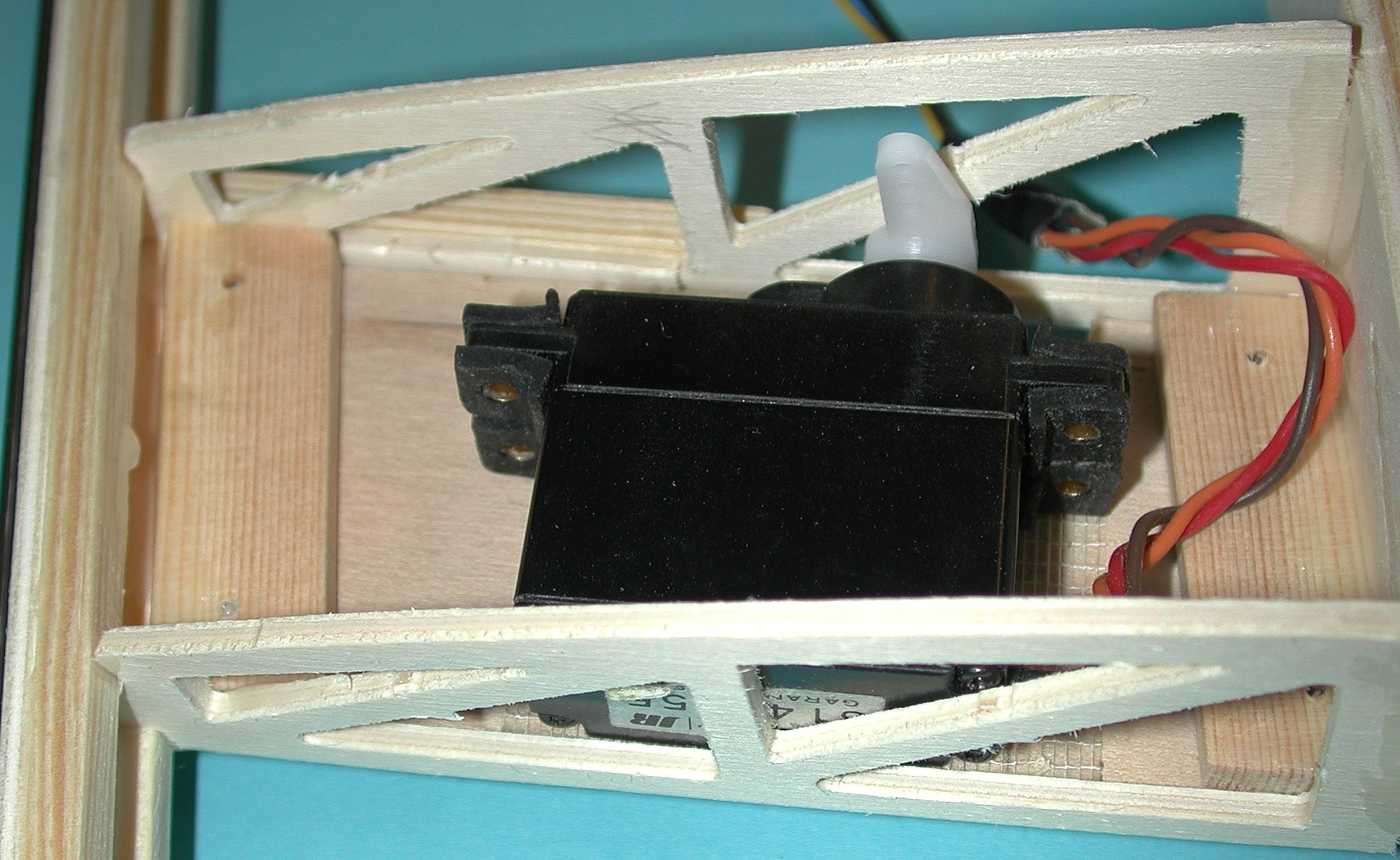

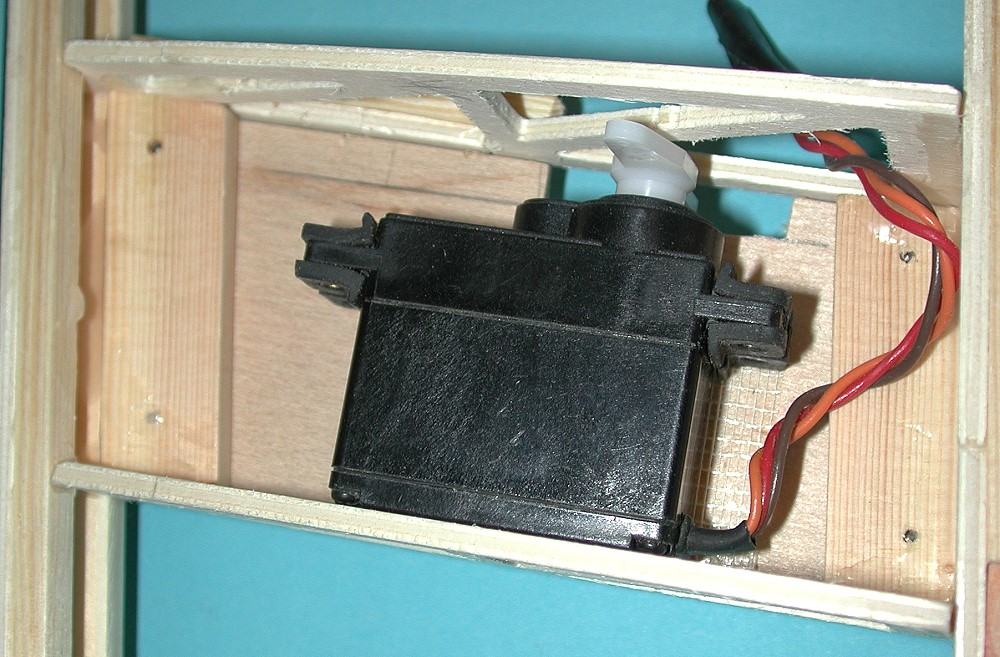

Querruderservo eingebaut ... |
 |

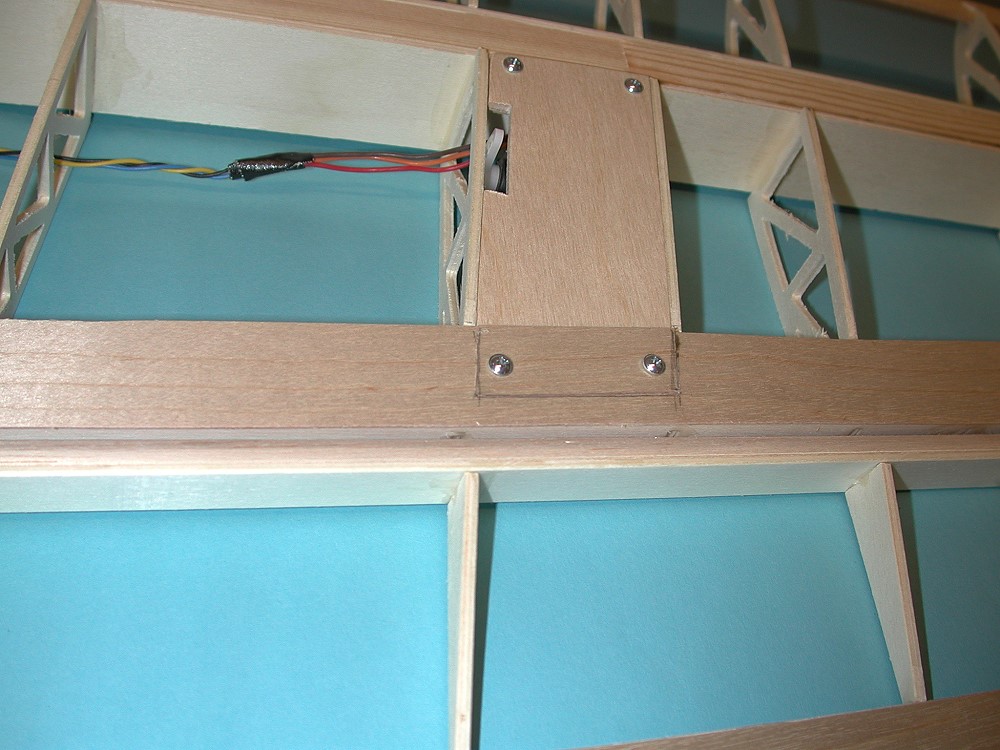

... auf von unten aufgeschraubtem Deckel zwischen Rippe 19 und 20. |
 |

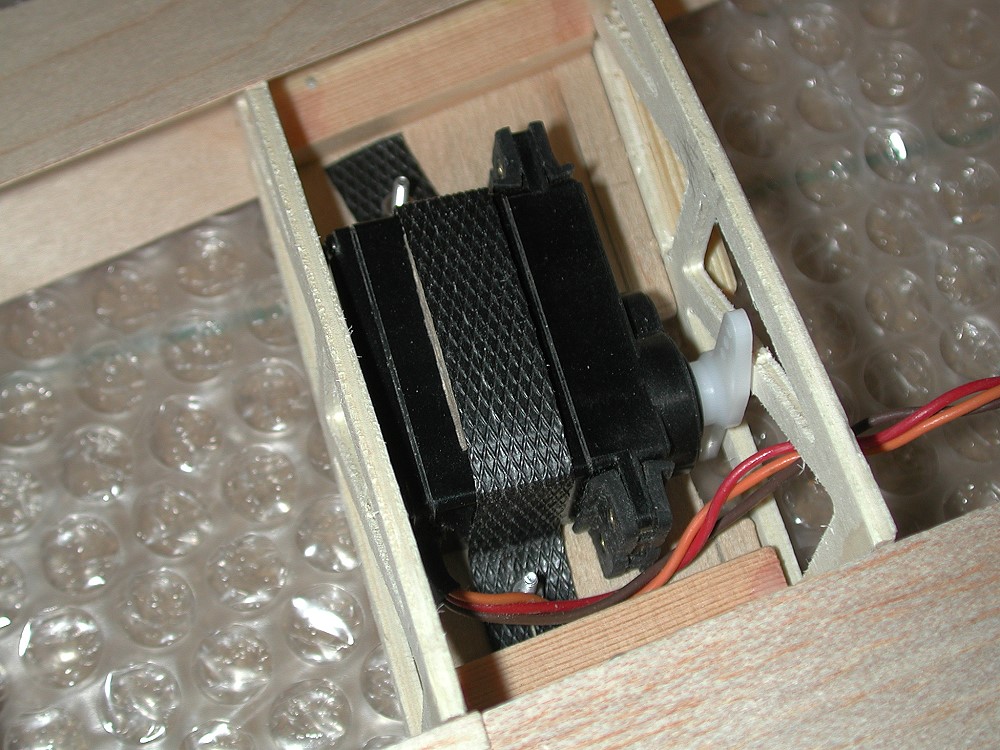

Das Servo wird mit doppelseitigem Klebeband befestigt und mit Verpackungsband aus Kunststoff angeschraubt. |
 |

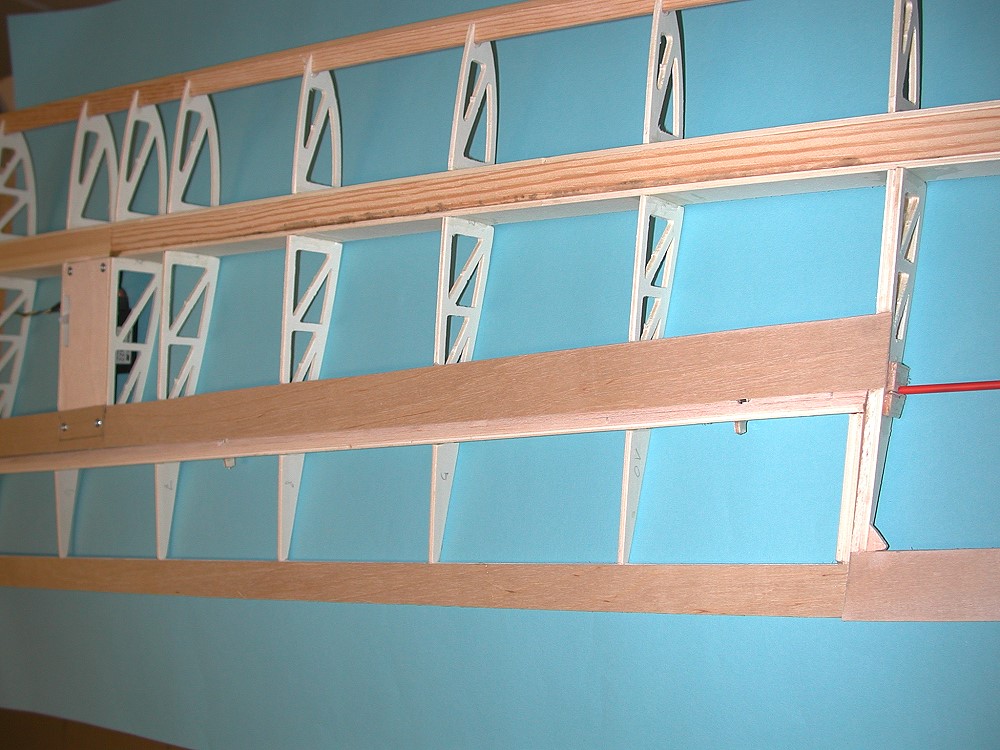

Auf Länge der Querruder wird der Flügel mit 0,6mm SpH beplankt. |
 |
Die Rippen haben entsprechende Ausfräsungen. Hier das Qu-Servo. |
