Flügelbau der Ka 7 |
zum Vergrößern auf die Bilder klicken |
|
Allgemeines |
|
 |

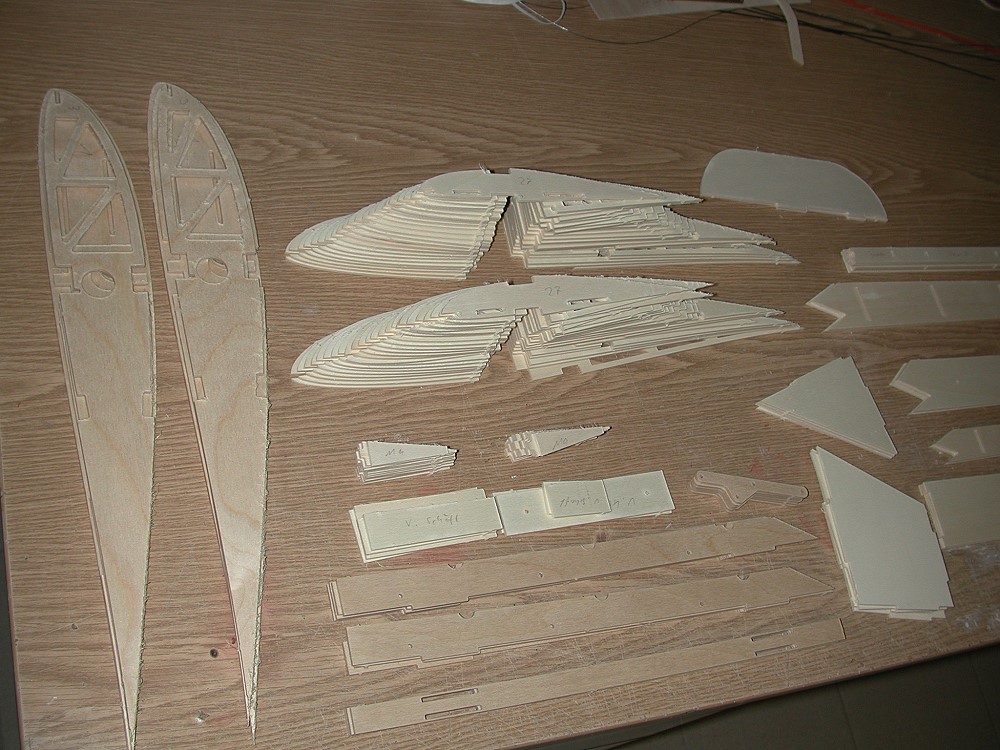

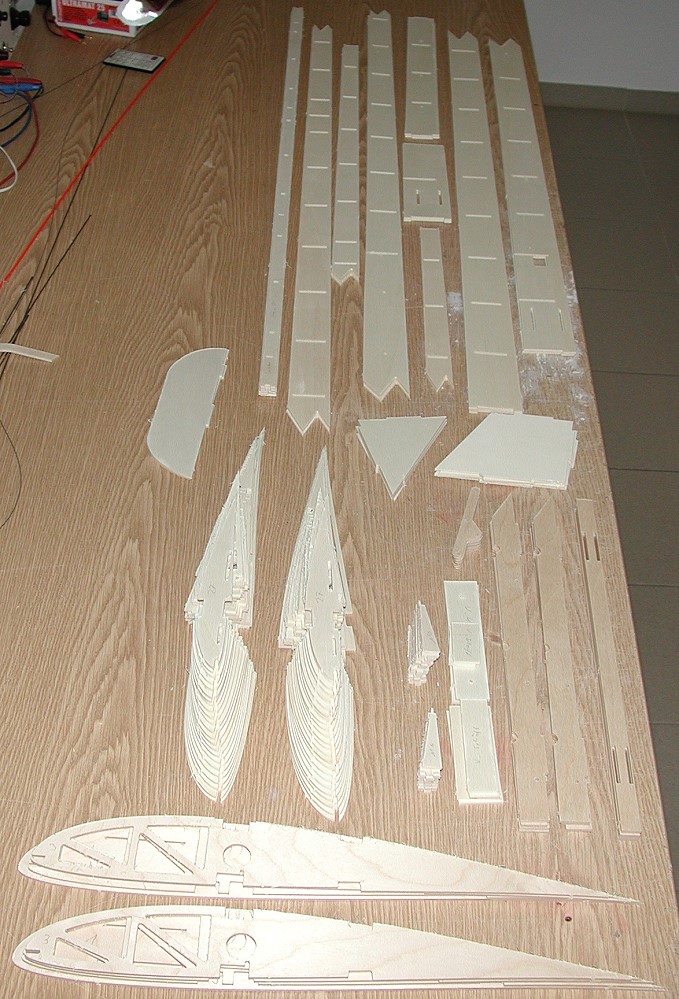

Diese ganzen Fräs-Teile + ein Bündel Kiefernleisten + ein Stapel Balsabretter soll einmal der Flügel werden. |
 |
Die beiden Rippenstapel, immerhin 27 + Deckrippen pro Flügelhälfte, ergeben eine Spannweite von 5,33m. |
|
|

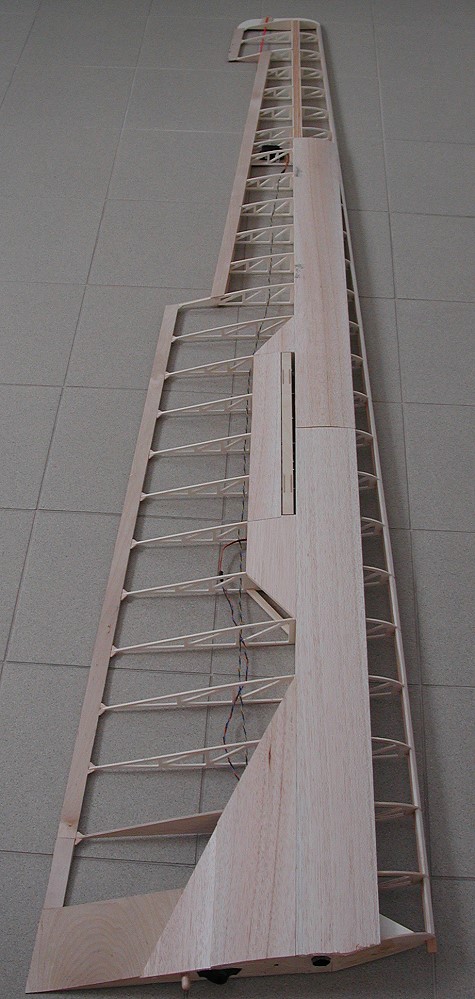

Die Beplankung der Flügel beginnt. Zuerst werden die ganzen 3mm-Balsabretter verarbeitet. (hier Oberseite) |
 |
Die obere Beplankung ist fertig. |
 |

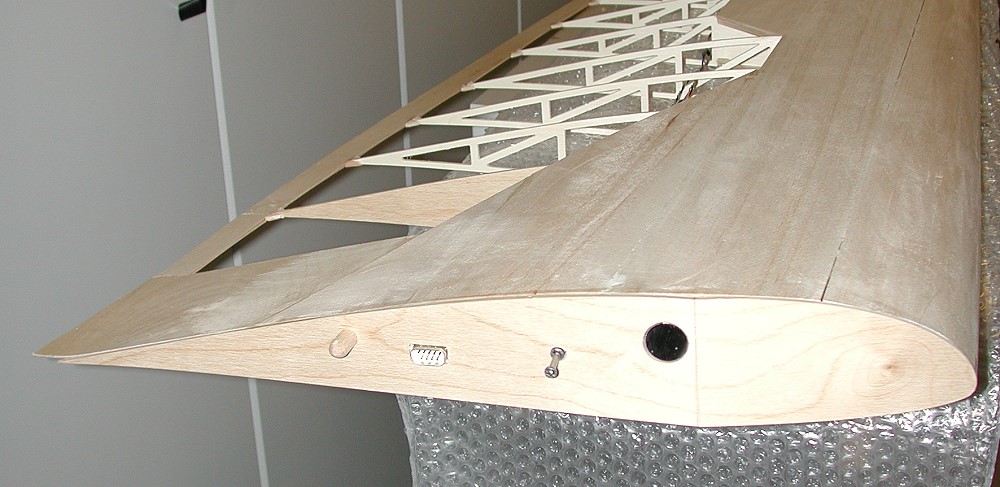

Zum Abschluß kommt eine Deckrippe auf den Flügel. Sie wird am Knick innen mit einer Säge 3/4 durchgesägt und außen mit einem Messer eingeritzt. So läßt sie sich sauber an den Flügel anpassen. |
 |

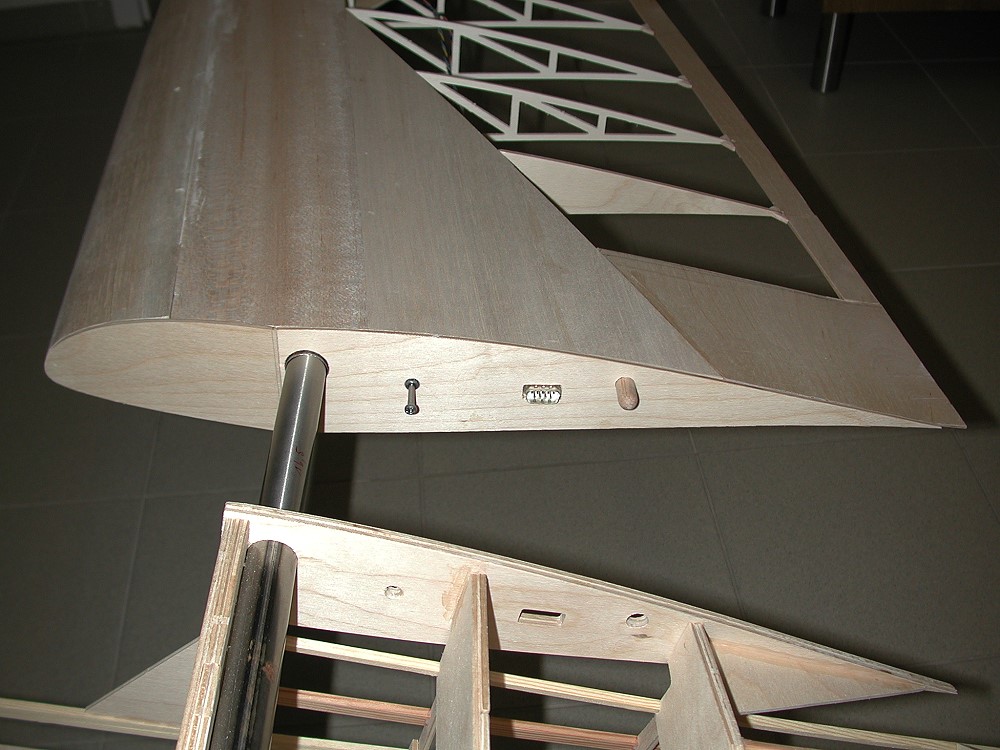

Von links nach rechts: Vorne das 20mm VA-Steckungsrohr, dann der Stift vom Schrankschloß, der Sub-D-Stecker für 2 Servos und der Buchendübel gegen Verdrehung. |
 |

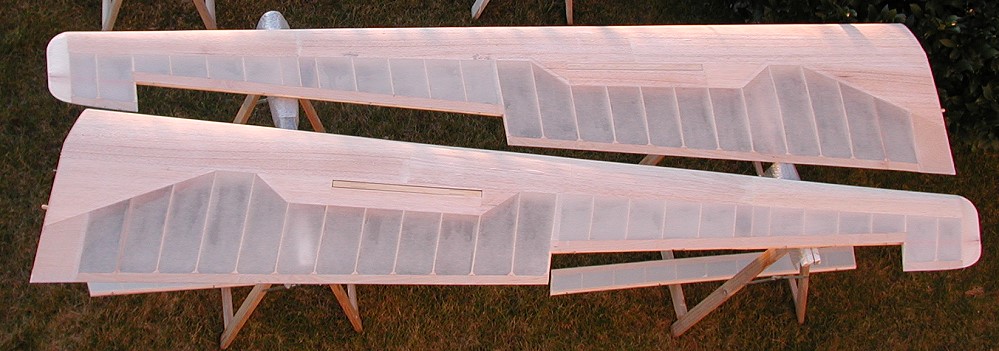

Flügel bespannt - Unterseite |
 |

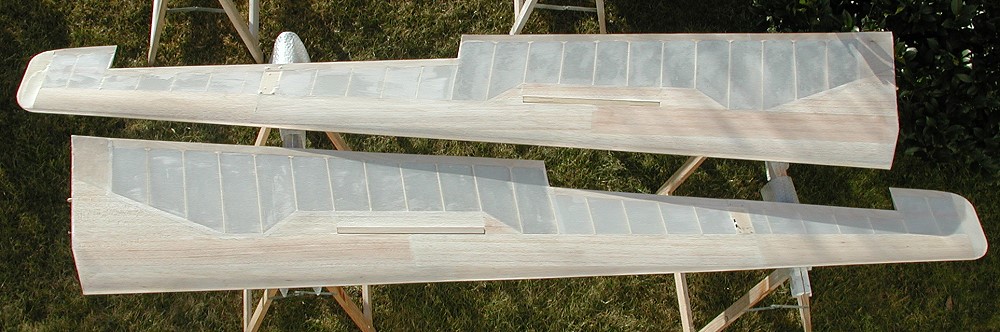

Oberseite |
