| ASK 14 |
zum Vergrößern auf die Bilder klicken |
|
Querruderbau |
|
 |

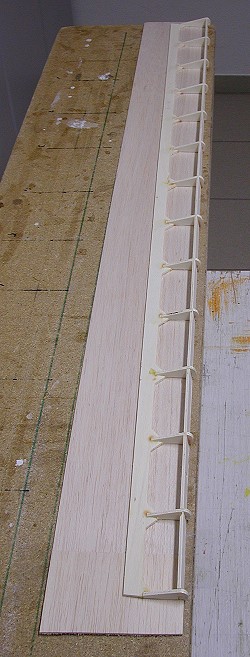

Das Gerippe des Querruders wird auf 2mm Balsa geklebt. |
 |
Querruder provisorisch eingehängt. |
 |

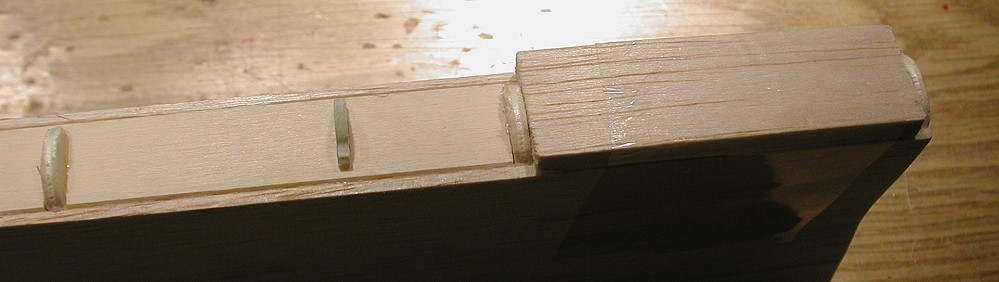

Zwischen die vorstehenden Rippen der Querruder kommt ein ca. 2cm breites Stück Balsa, 5mm dick. Die Stücke sind 7cm lang, nur die beiden Stücke an den Enden sind 6,5cm lang. |
 |
An dieser Stelle, wo die Scharniere sind, wird später noch mit 5mm Balsa aufgefüttert. |
 |
Hier ist der freie Raum um die Scharniere schon aufgefüttert. |
 |
|
 |
Damit der Querruderspalt nicht so groß

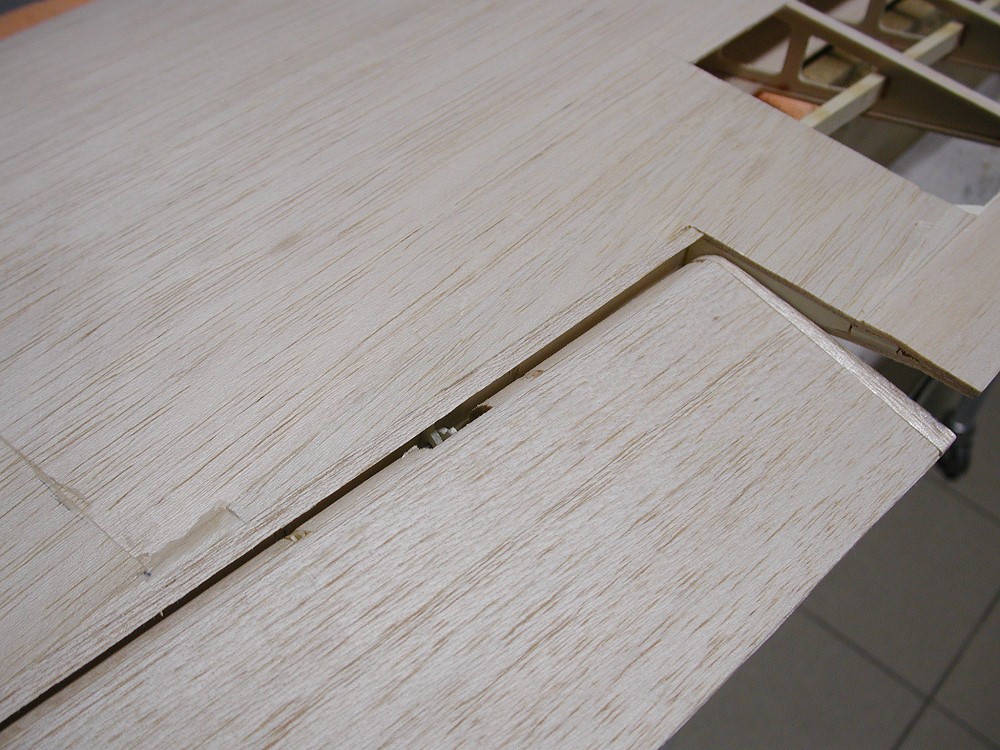

ausfällt, habe ich oben und unten Dreieckleisten angeklebt. Hier beim Qu.-Servo, |
 |

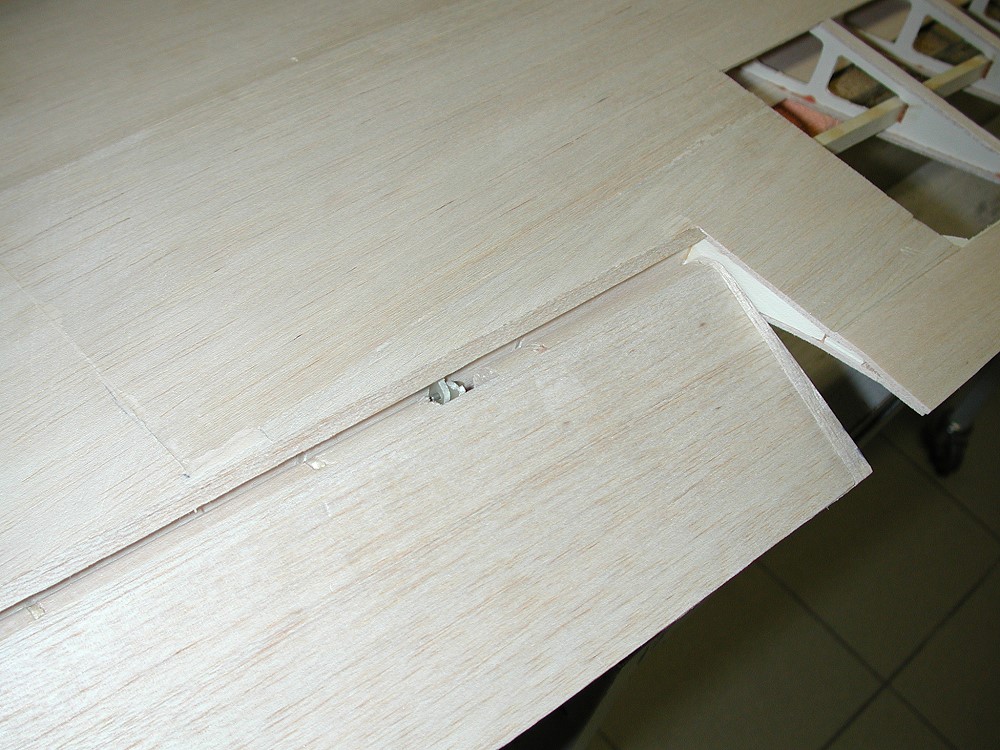

hier am inneren Bereich, |
 |
das ist die Unterseite des Flügels. |
 |

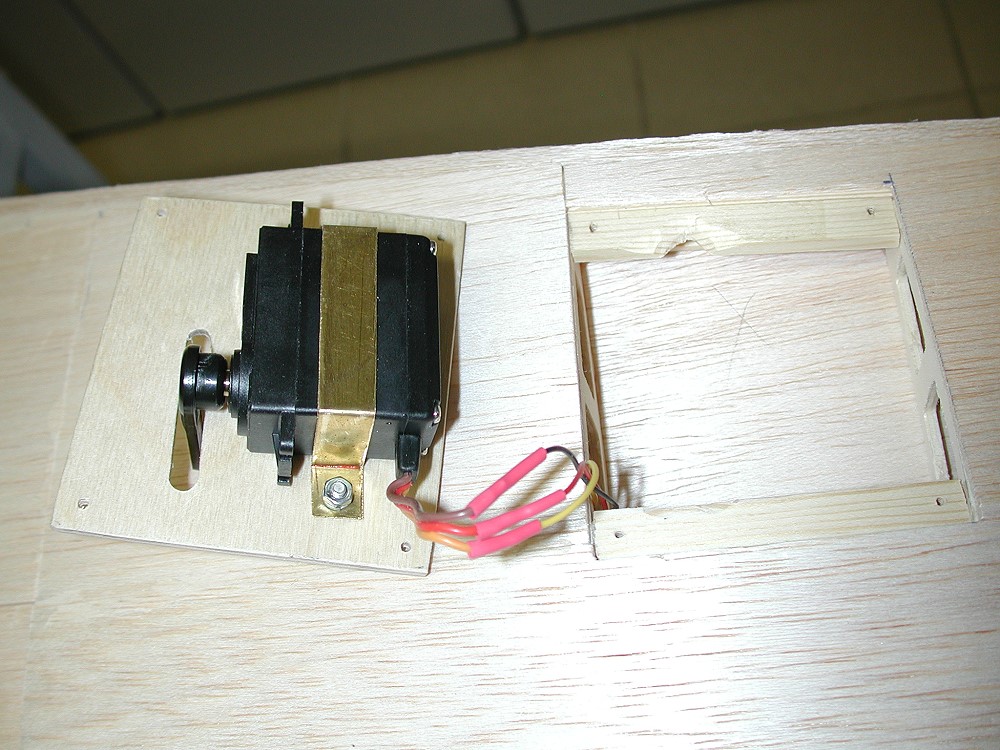

So habe ich das Querruderservo auf dem Deckel befestigt. |
 |
So sieht es eingebaut aus. |
 |
Ruderhörner aus GfK im Eigenbau. |
 |

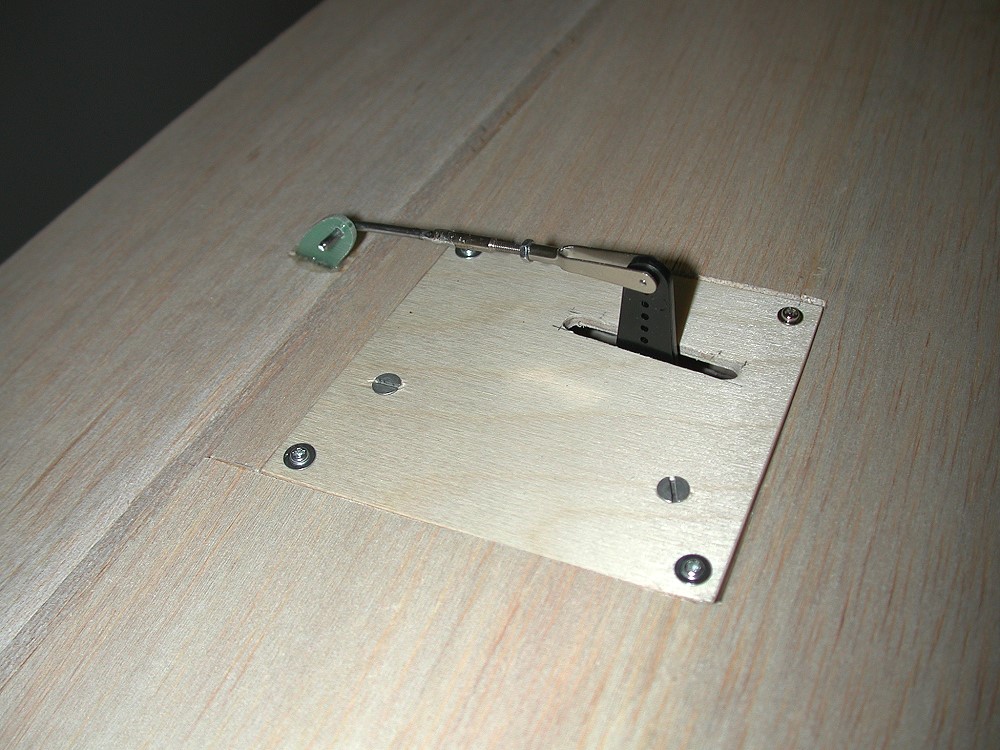

Fertige Anlenkung. |
 |
Das sind die Arbeiten, die viel Zeit in Anspruch nehmen, wo man aber kaum sieht, was man geschafft hat. |
