| ASK 14 |
zum Vergrößern auf die Bilder klicken |
|
Einziehfahrwerk Graupner, BNr. 1122 mod. |
|
 |
Das Fahrwerk provisorisch im Rumpf. |
 |
Das mitgelieferte Luftrad wurde durch ein Vollgummirad ausgetauscht. |
 |

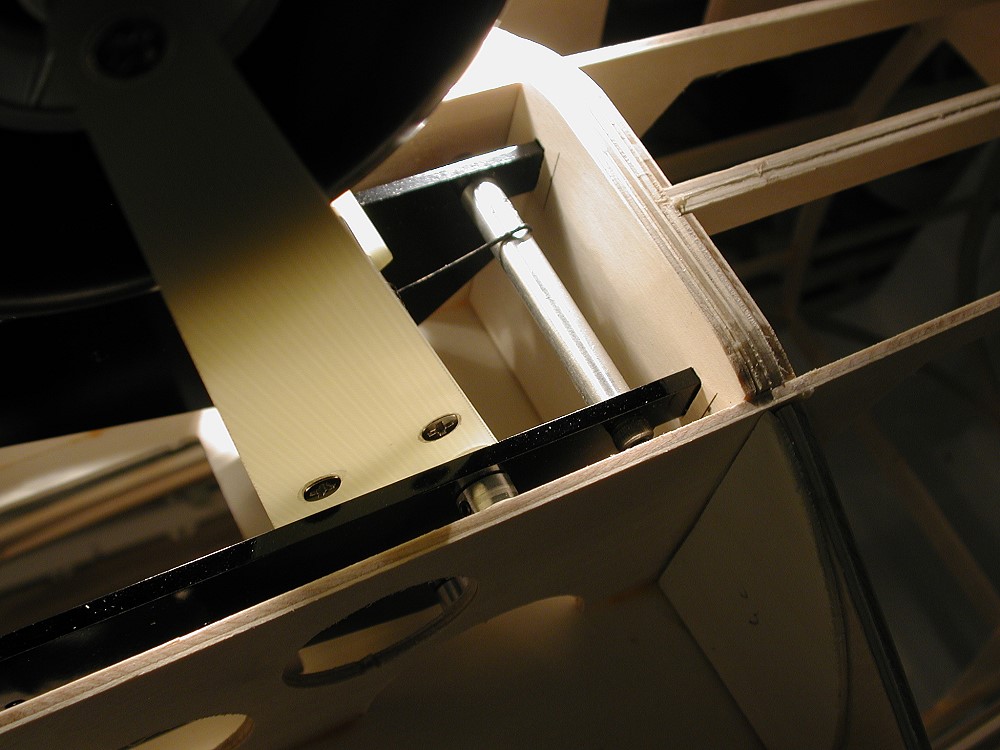

Hier wird das FW mit dem Rumpf verschraubt. |
 |
So sieht der Rumpfboden aus. Der Anlenkhebel steht oben heraus |
 |
Die beiden kurzen Winkel werden durch längere ersetzt. |
 |
ausgeklappt |
 |
eingefahren |
 |
Die vordere Säule ist entfernt. |
 |
Mit den verbliebenen Löchern wird das EZF über 10mm Abstandsleisten angeschraubt. |
 |
Hinten steckt es in 2 Spanten 4a. |
 |
|
 |
Das EZF ist eingebaut, das kräftige Servo (12kg) sitzt daneben. |
 |
Ich habe das Servo auf dickes SpH gesetzt, weil der 3mm SpH-Boden etwas dünn dafür ist. |
 |
Eine 4mm Gewindestange und kräftige Kugelköpfe dienen zur Betätigung. |
 |
Da die GfK-Winkel nach 2 Landungen am Achsloch angebrochen waren, habe ich sie durch solche aus Alu ersetzt. |
