*Tiger Moth von T. C.*

Flügel
zum Vergrößern auf die Bilder klicken

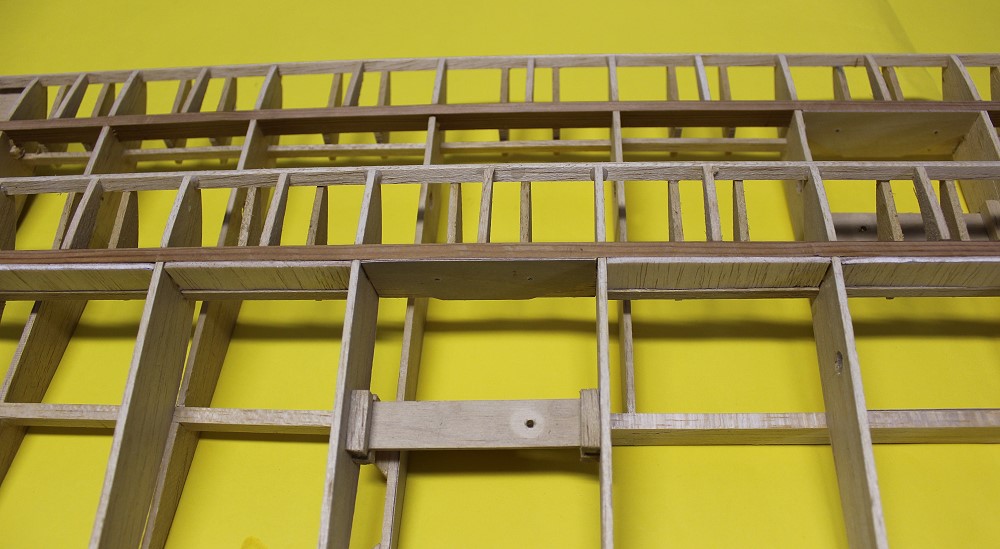

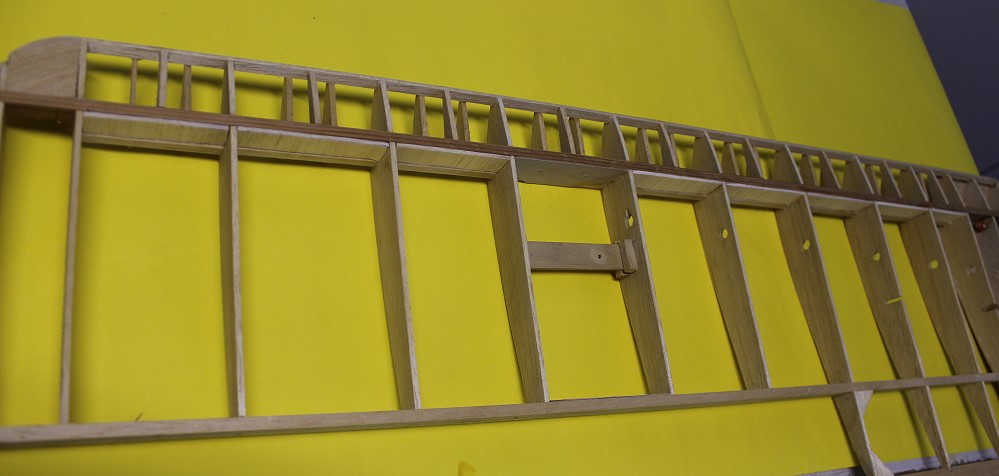

	Ich habe noch eine Holmverkastung eingebaut. Oben der verkastete Holm, darunter ein unverkasteter.
	So sieht der verkastete Holm aus. Das dürfte doch etwas mehr Stabilität bringen.

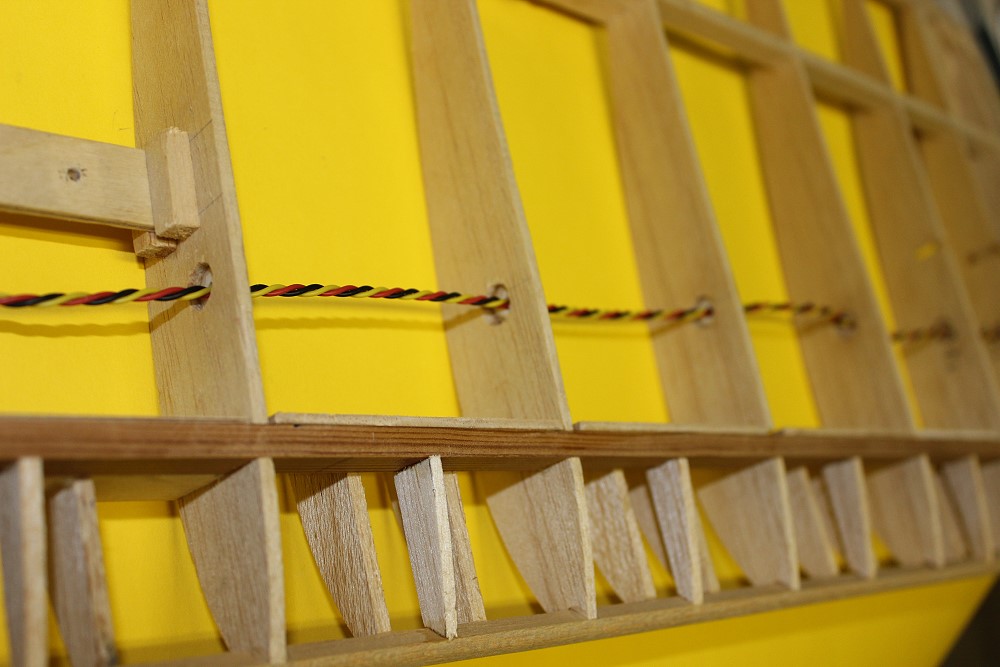

	In den Rippen sind große Löcher, wohl für Schubstangen mit Umlenkhebel für die Querruder.

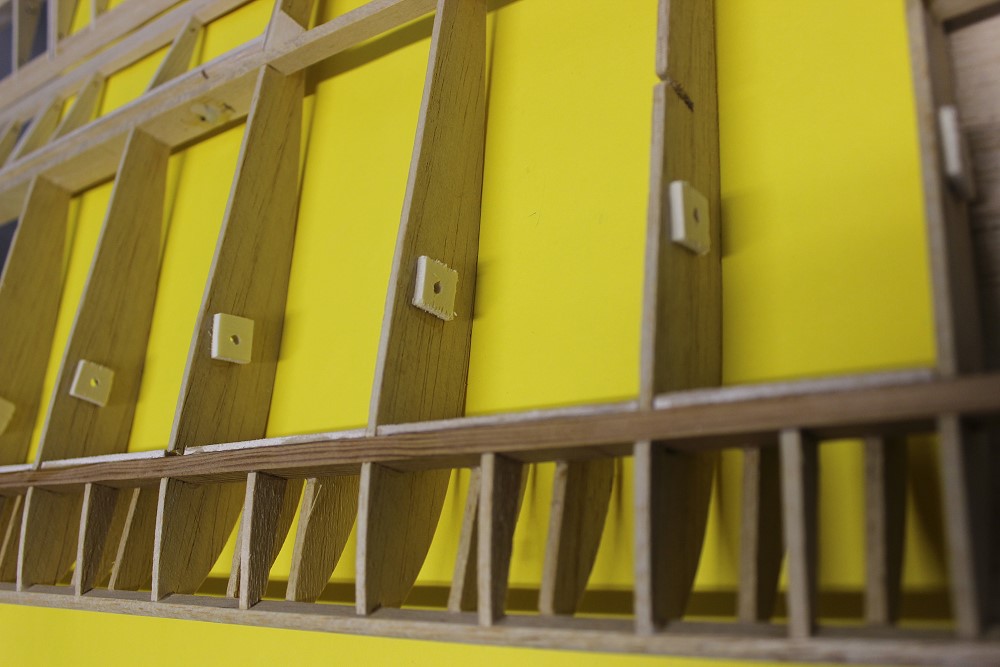

	Ich habe sie mit SpH-Plättchen mit einem 3,5mm Loch überklebt.

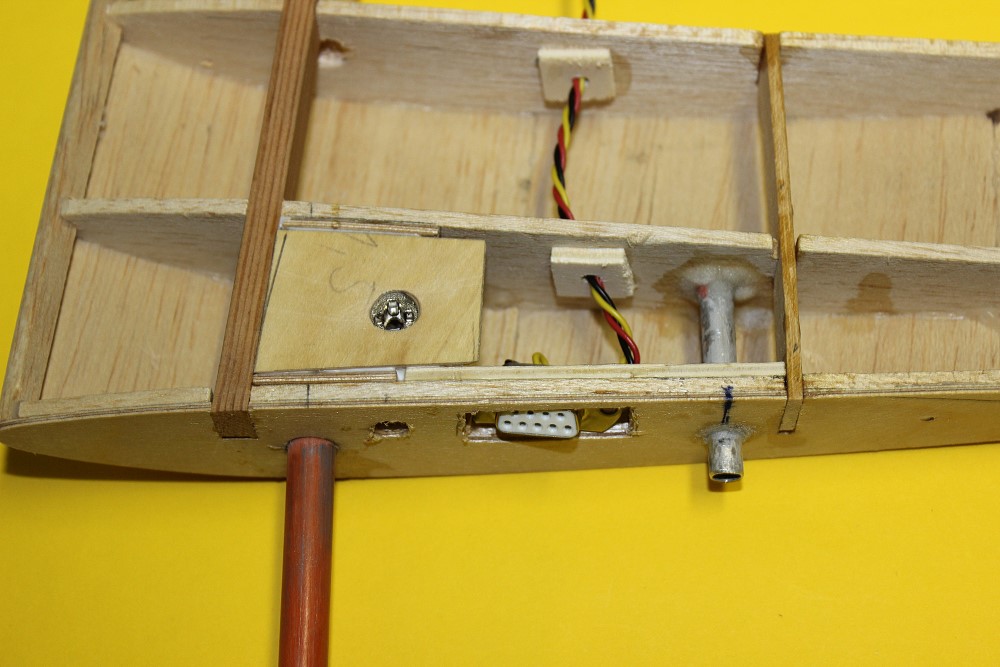

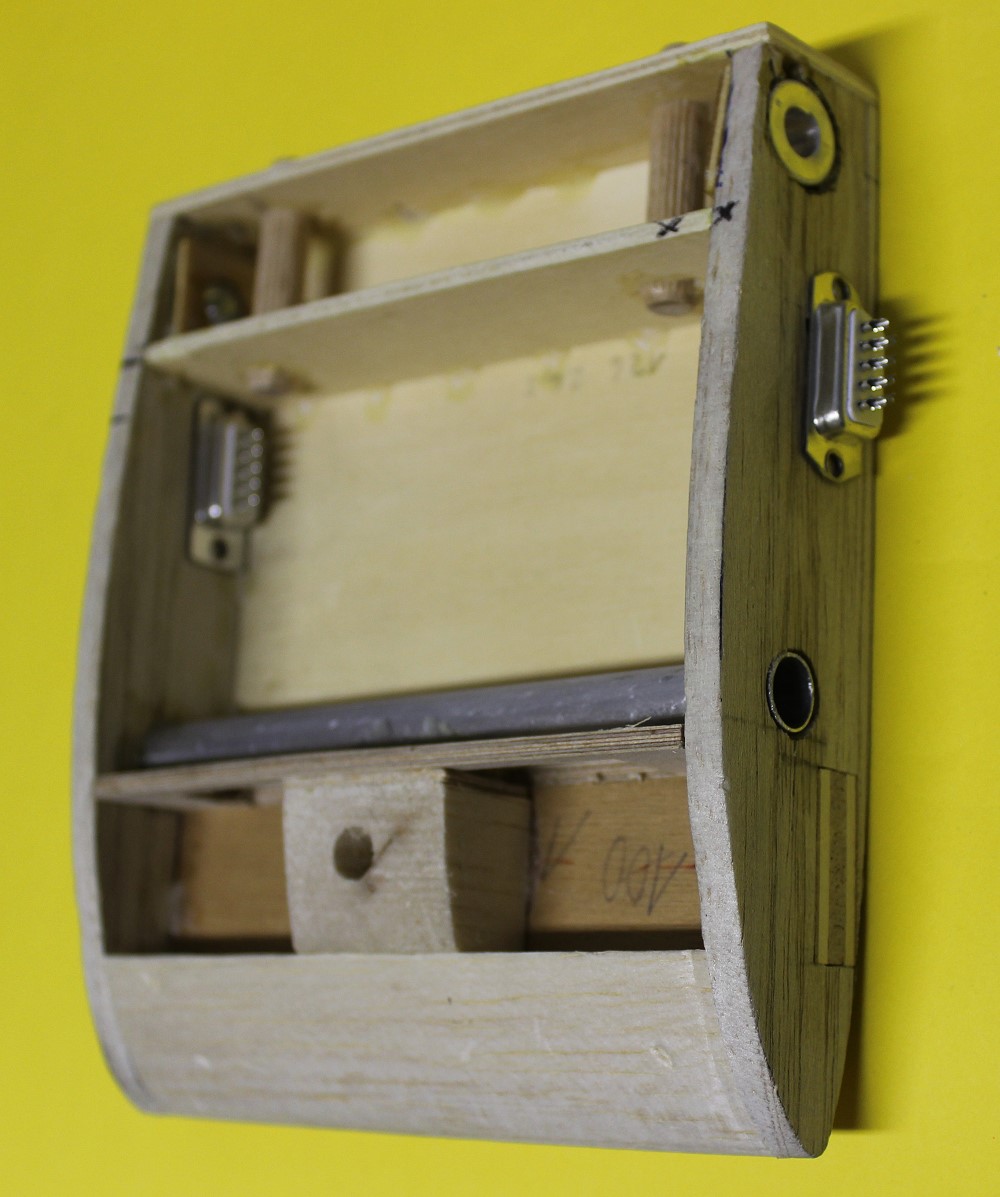

	Flächenmittelstück unten mit D-sub-Steckern.

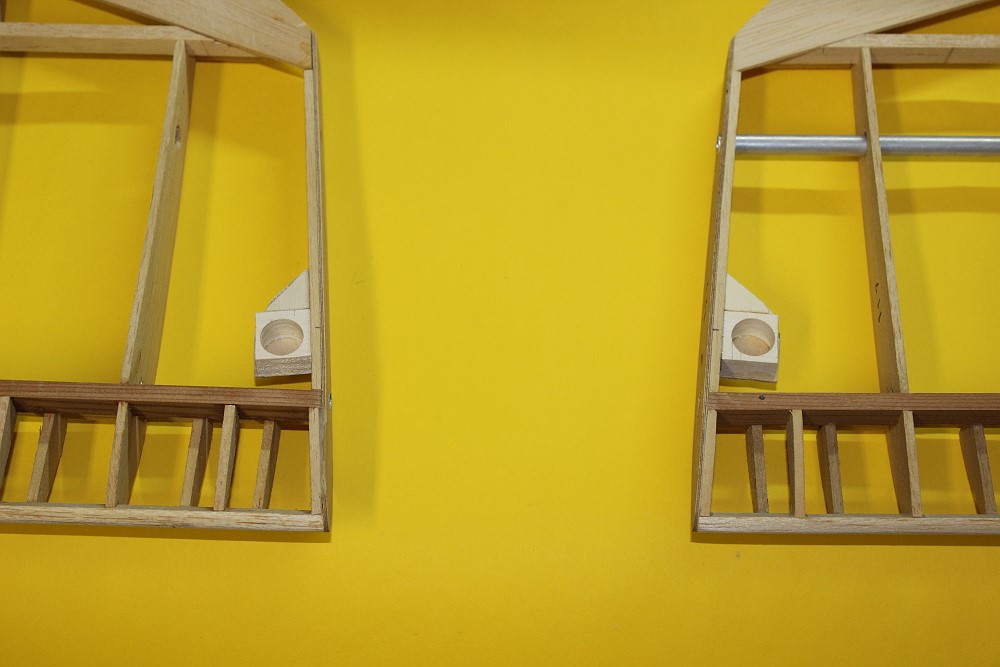

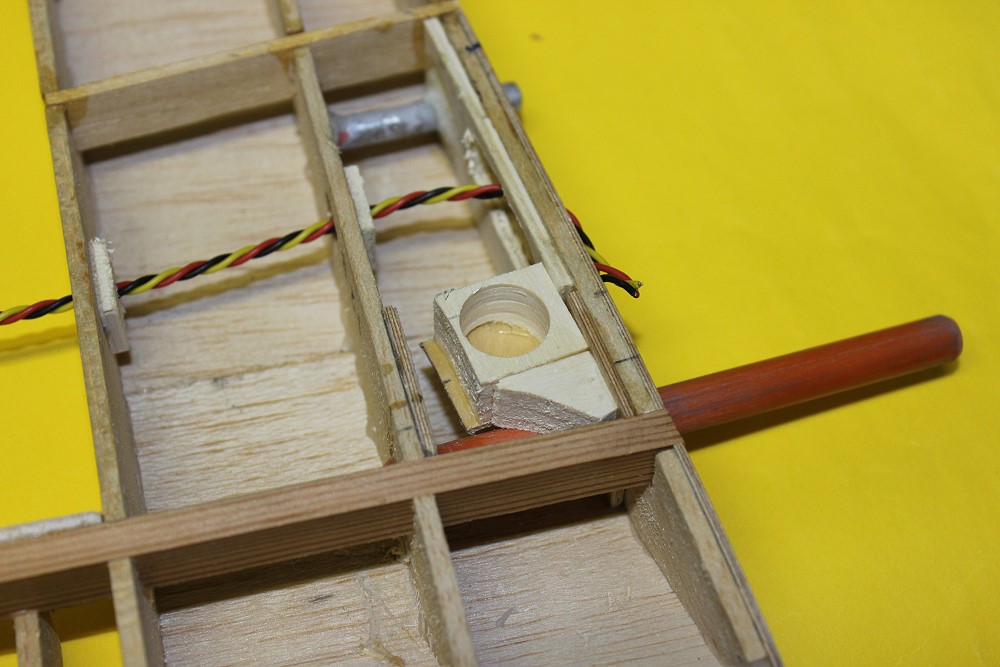

	Hier kommen die Schrankschlösser rein. Bei diesen kurzen Flächen halte ich nichts von Haken mit Gummi/Feder als Flächenhalterung.
	obere Flächen

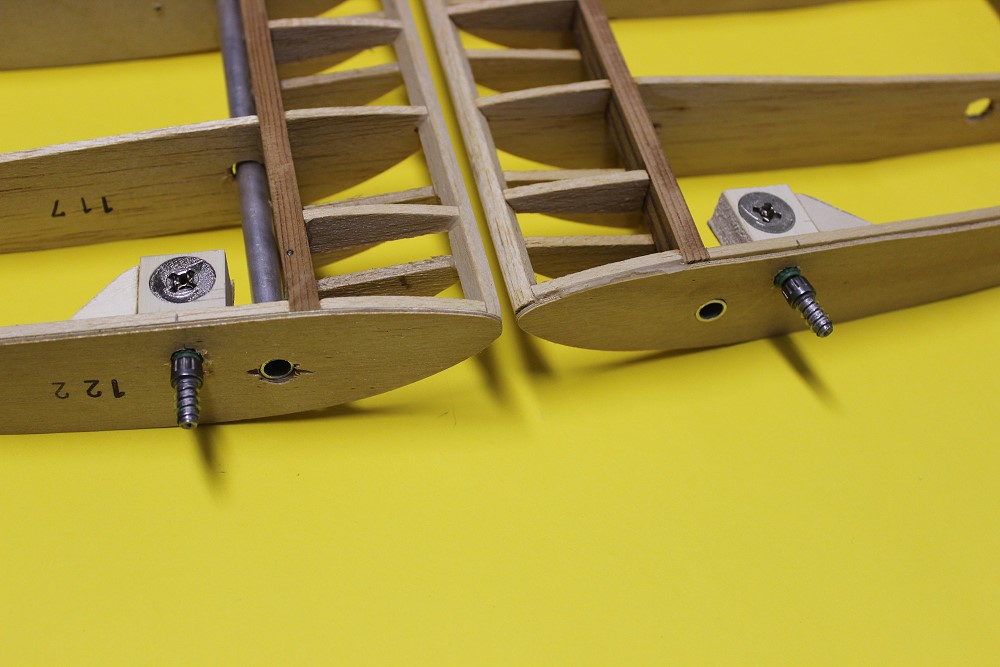

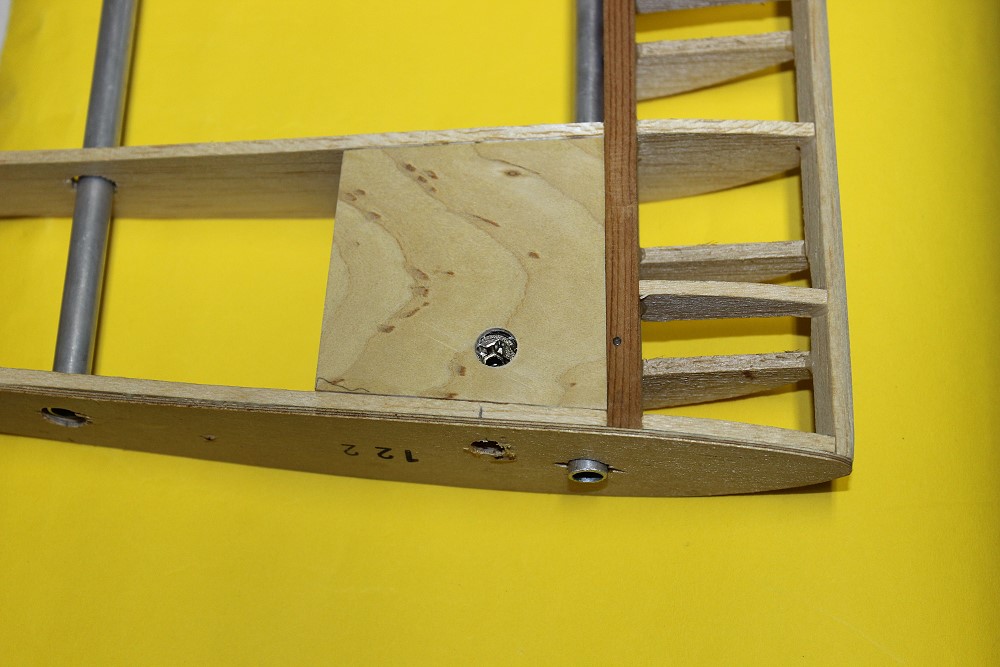

	Schrankschlösser eingesetzt ...
	... und mit 1,5mm SpH verkleidet.
	Gleichzeitig werden die Drehteile gehindert, herauszufallen.

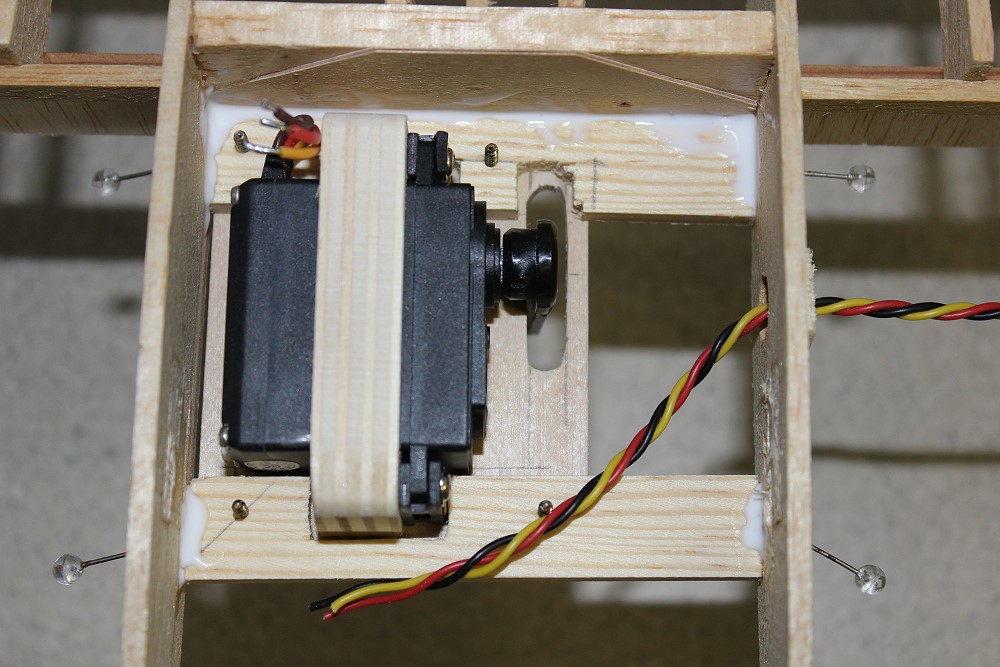

	Querruderservos eingebaut.

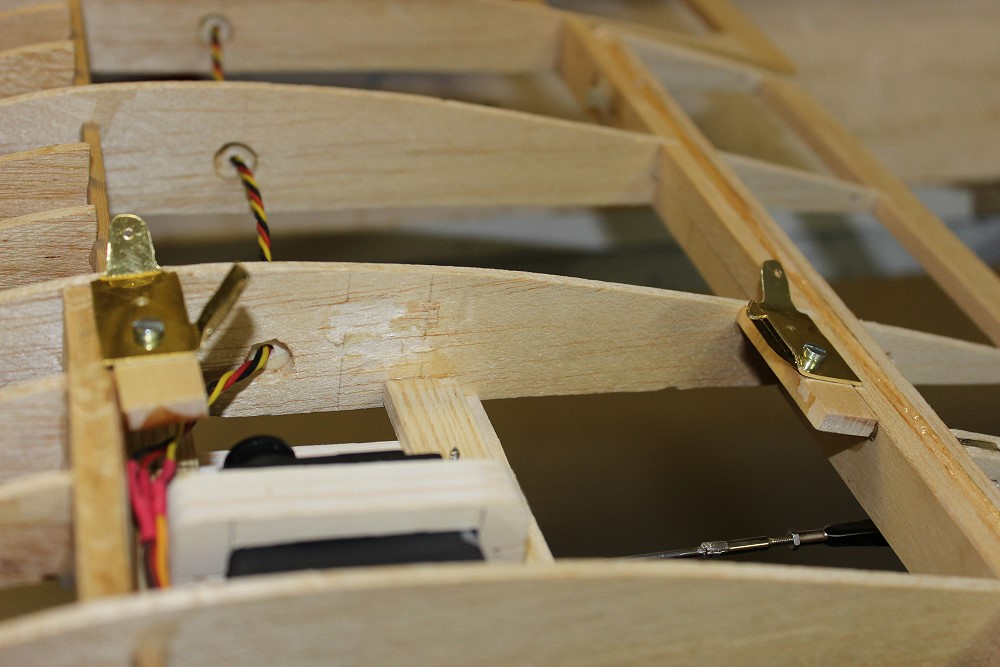

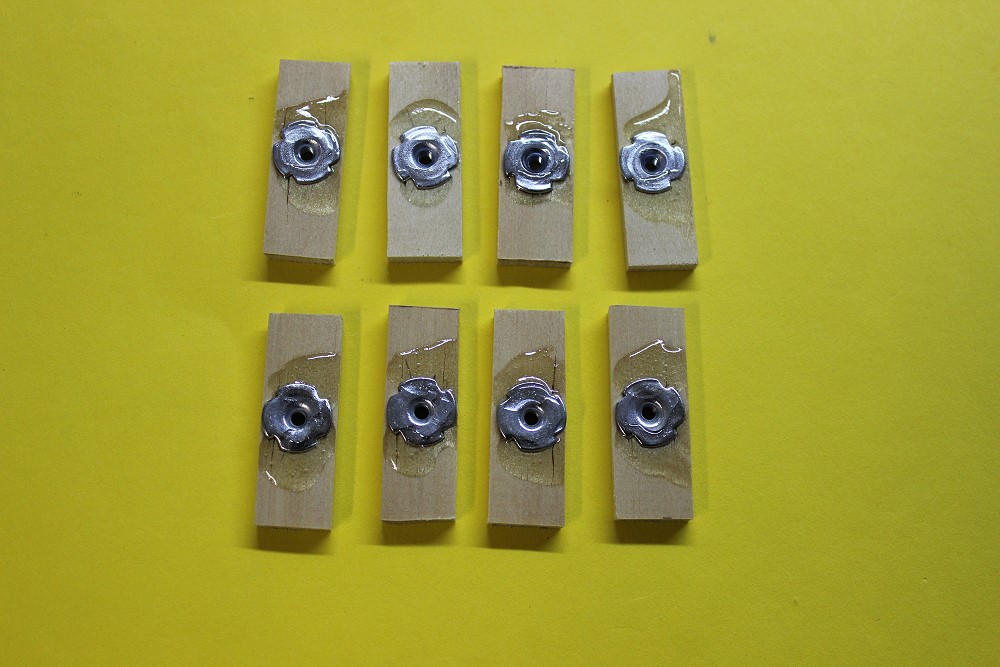

	Das sind M3-Einschlagmuttern, an denen die Streben festgeschraubt werden.

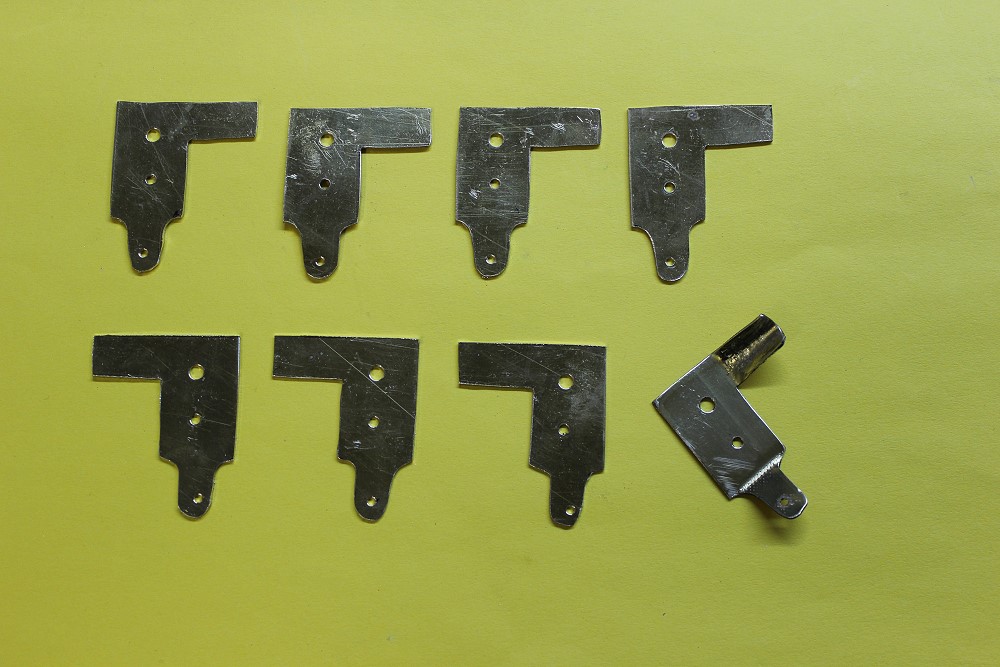

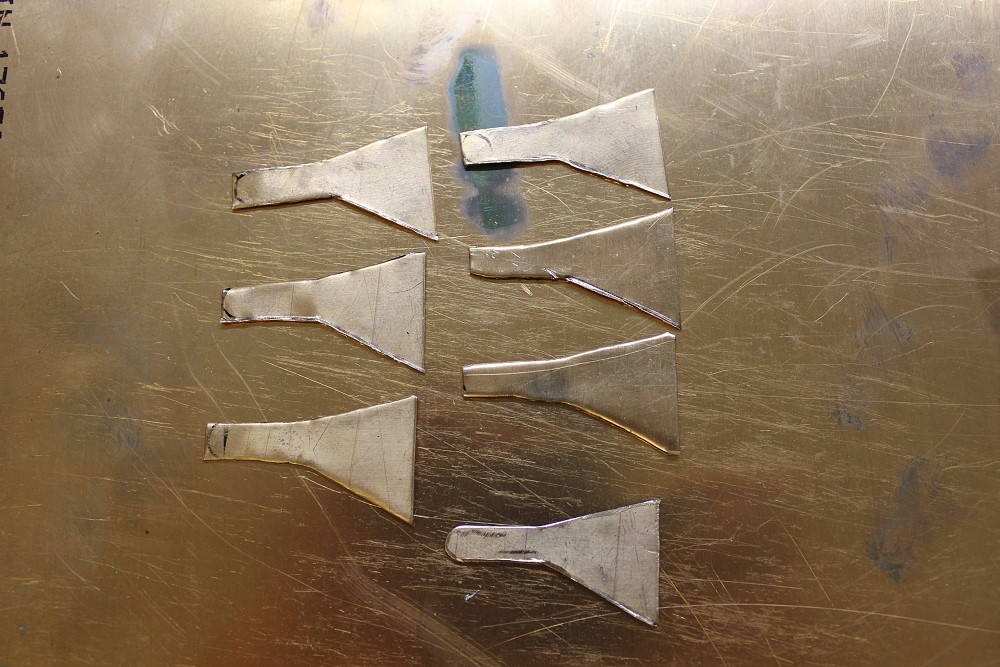

	8 Bleche für die Flügelstreben - die Laubsäge glüht!

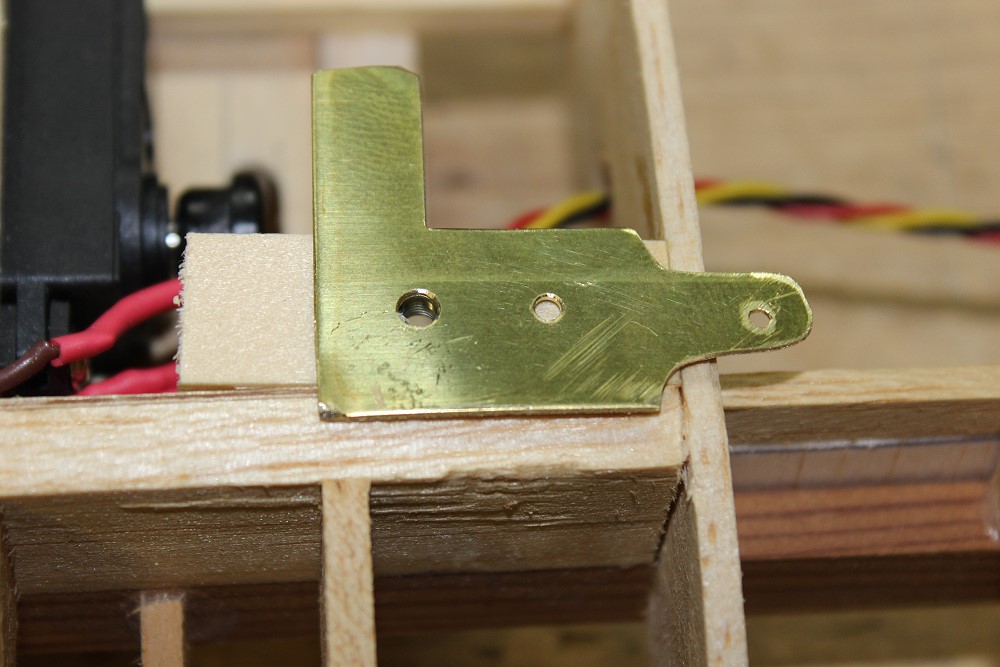

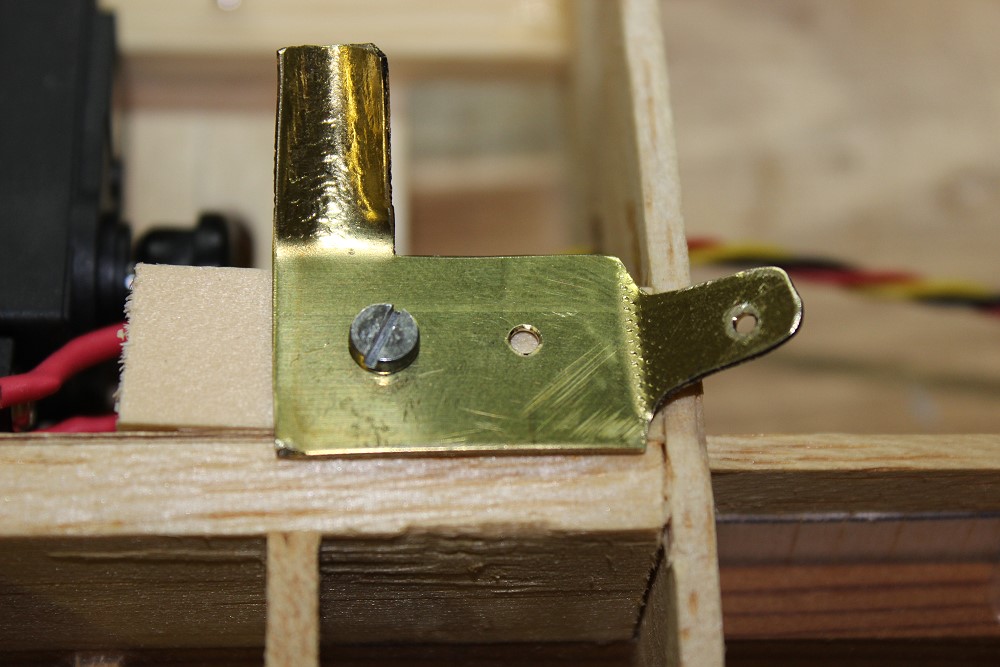

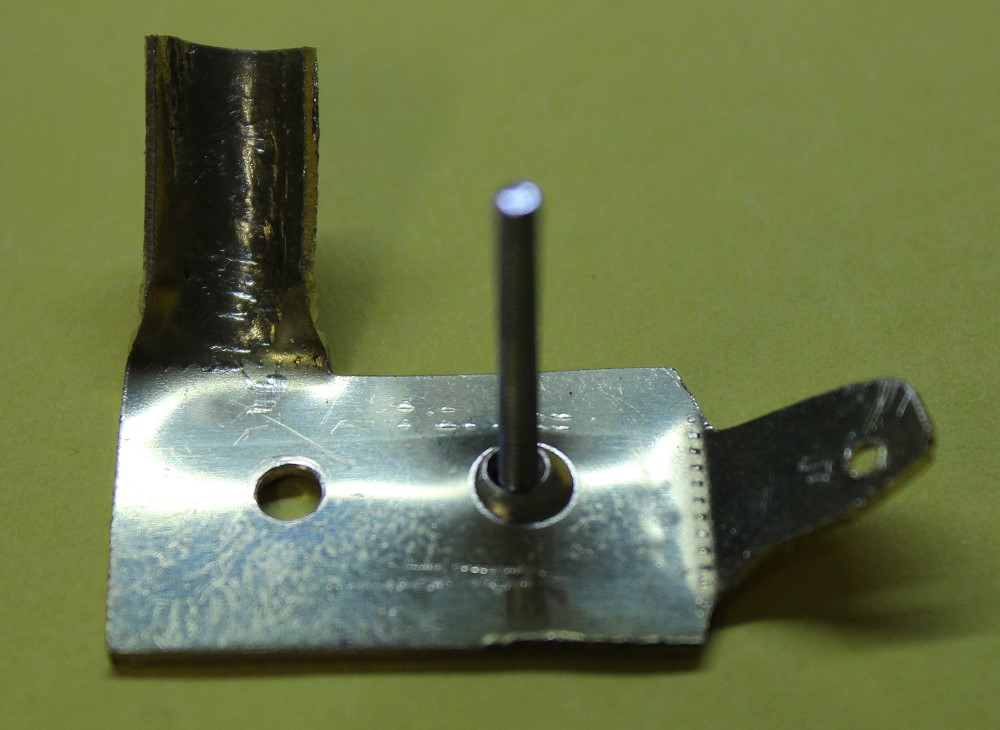

	So kommt ein Blech auf den Flügel. An anderen Stellen um 180° gedreht und gewendet. Links ein 3er Loch zum anschrauben; mitte ein 2er Loch für die Befestigung der Strebe; rechts ein 1,6er Loch für den Gabelkopf.

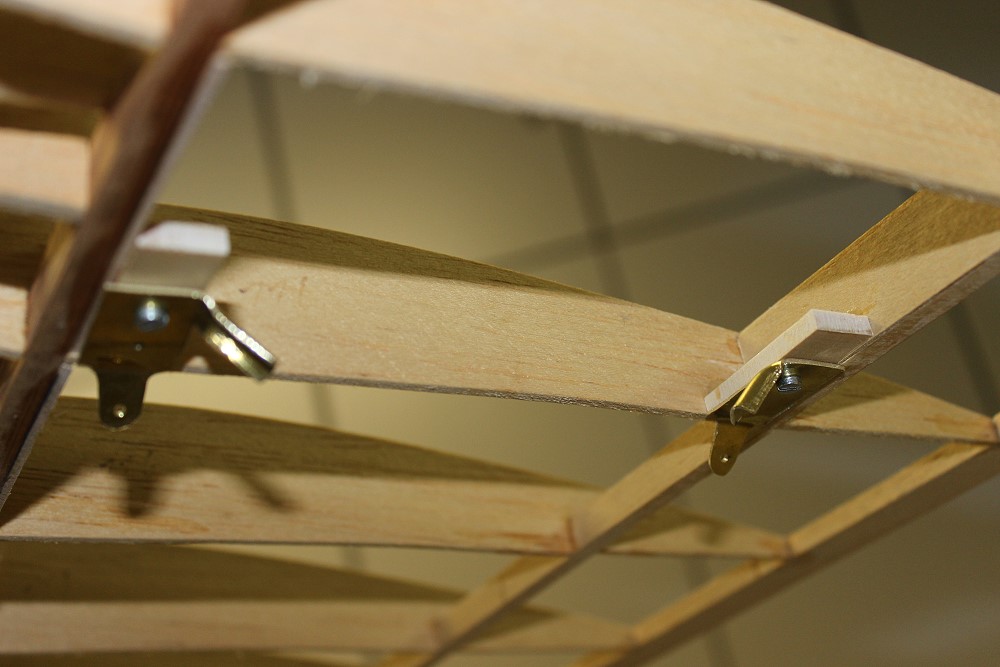

	So sieht es am Ende aus. Oben wir ein 2mm Draht angelötet, der zur anderen Strebe geht (N-förmig).
	Unterer Flügel
	Oberer Flügel
	Eine M2-Schraube zum befestigen der Strebe.

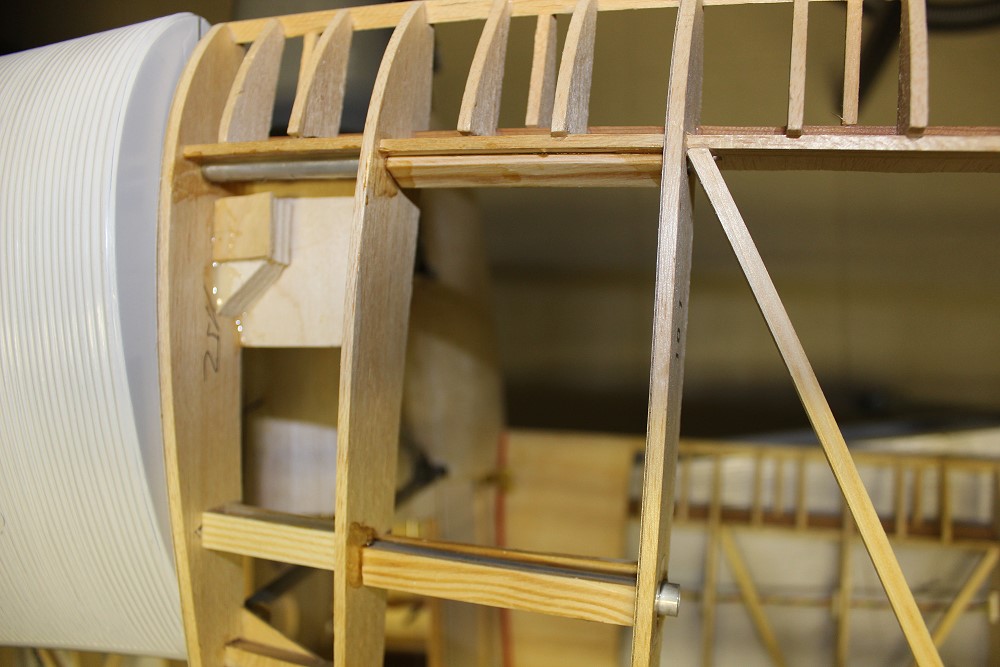

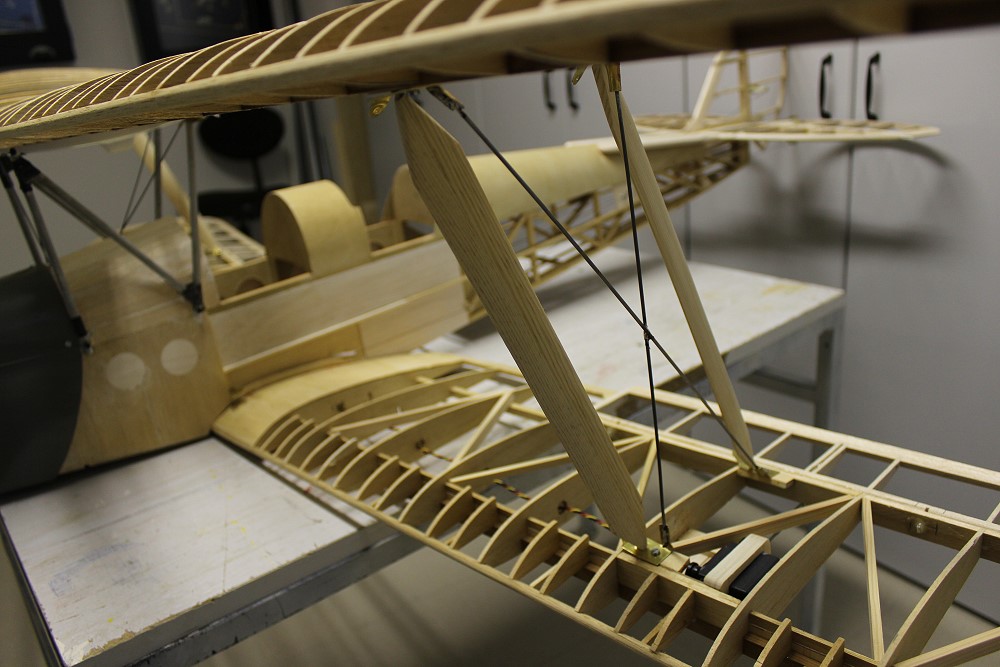

	Da sich die Flügel leicht verdrehen ließen und weil es ich auf Originalskizzen gesehen hatte, habe ich diese Schrägverstrebungen eingebaut.

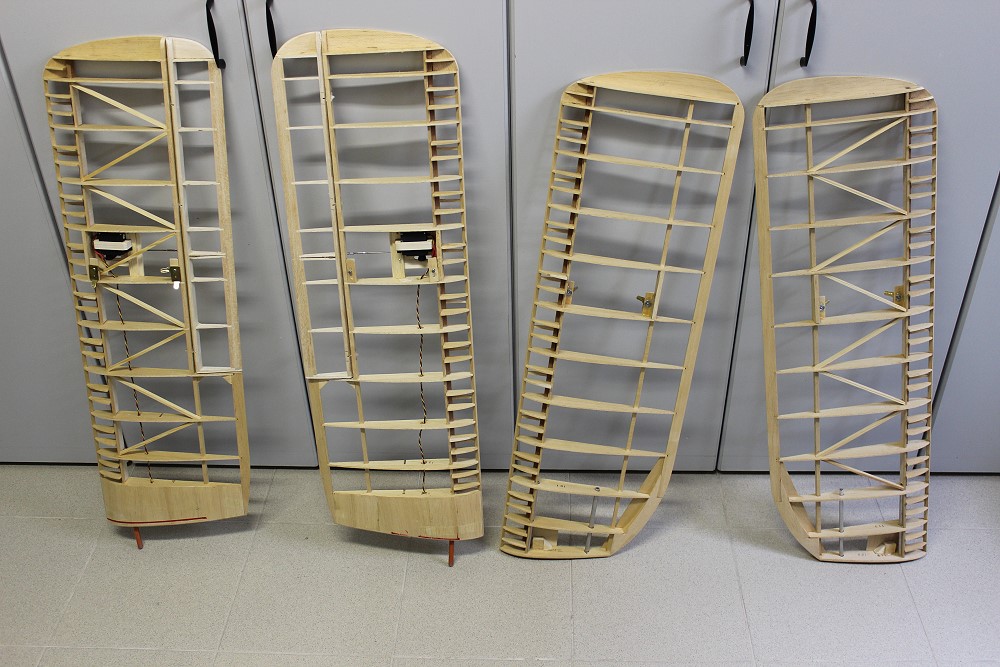

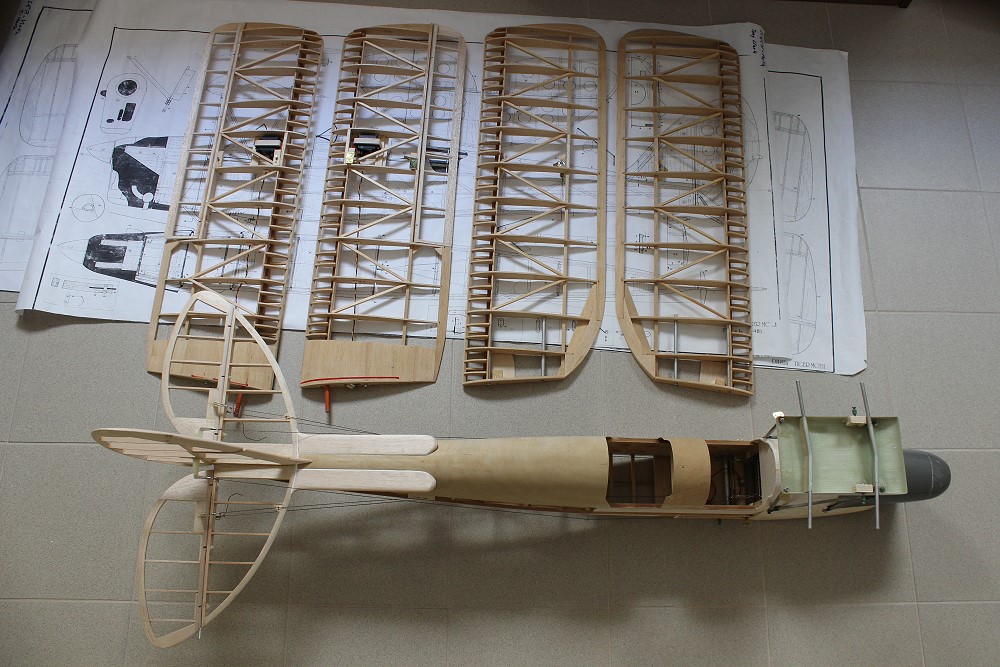

	Alle Flächen sind verstrebt. Ein bißchen hat's geholfen. Stand am 1.10.15

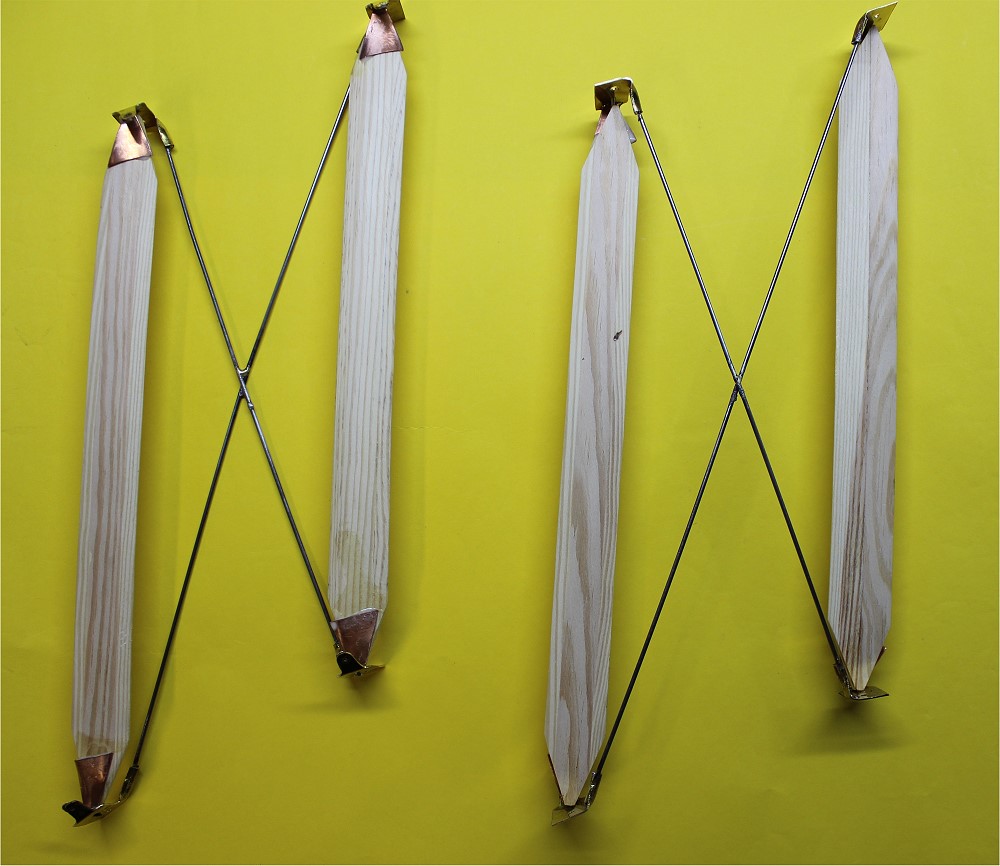

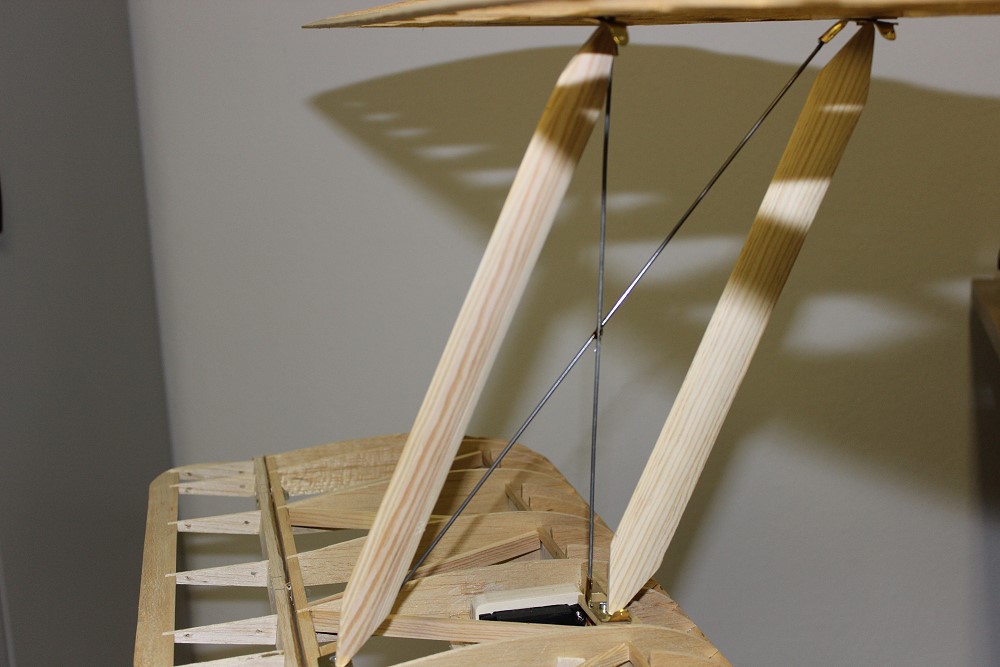

	Die linken Flügelstreben sind soweit fertig.
	Sie wurden mit 2mm St.-Drähten über Kreuz verlötet.

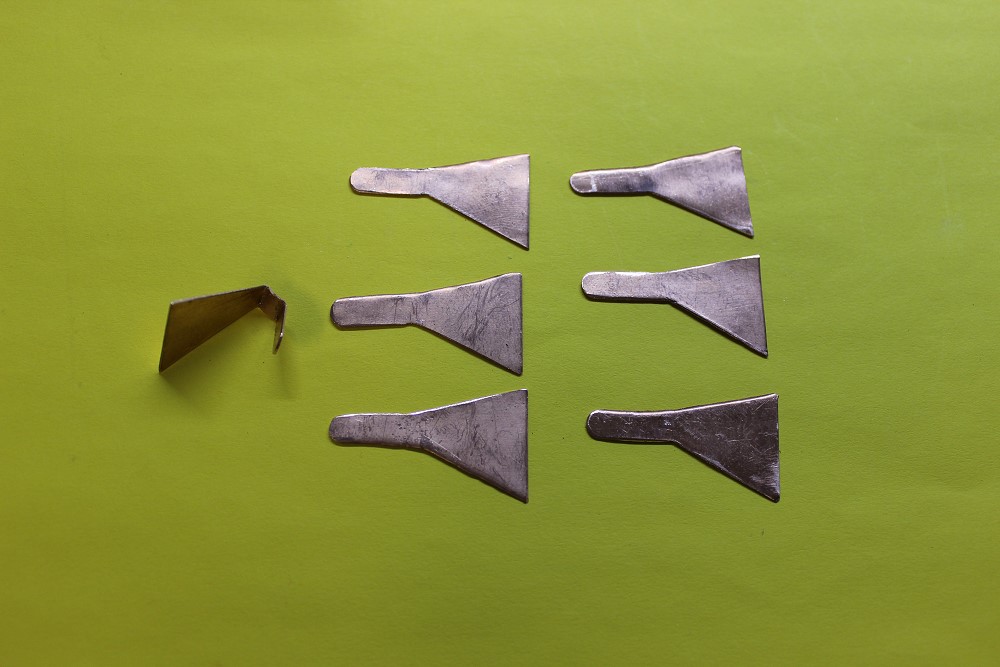

	Aus 0,6mm Kupferblech habe ich diese Strebenschuhe geschnitten.

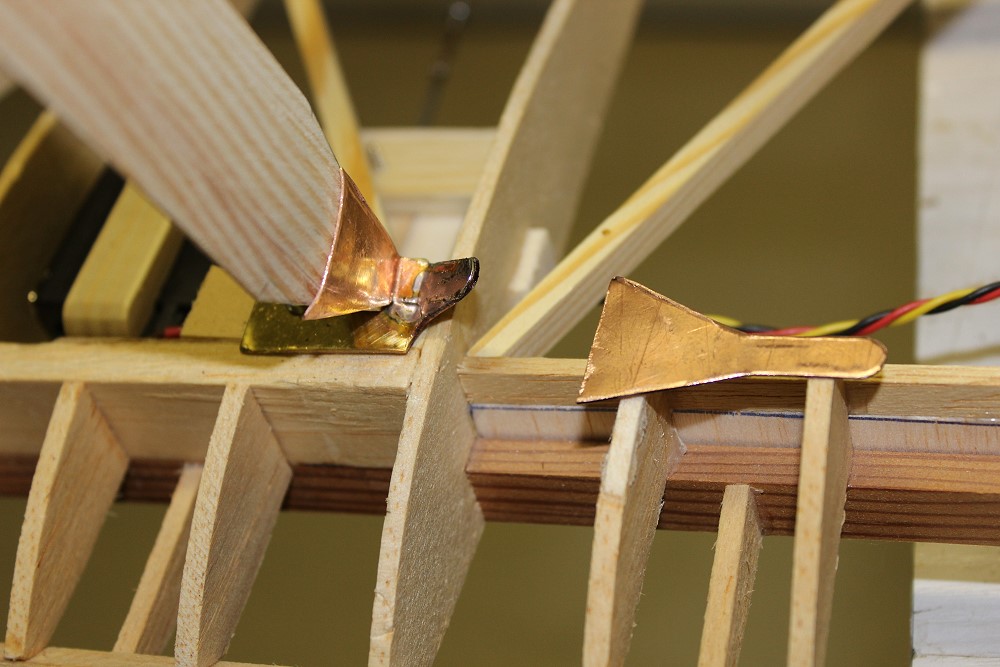

	Die Bleche werden dann in Form gebogen.

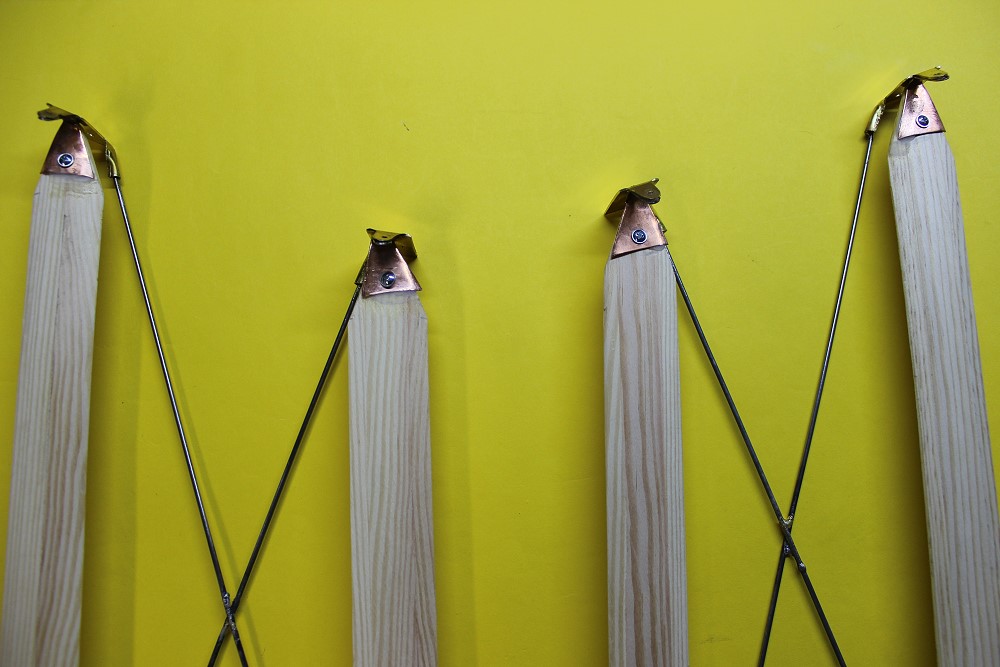

	Die Bleche werden dann auf die Strebenhalterung gelötet und mit den Streben verklebt und/oder verschraubt.
	Die Streben sind fertig.
	Die Steckungsrohre der oberen Flächen sind eingeklebt.

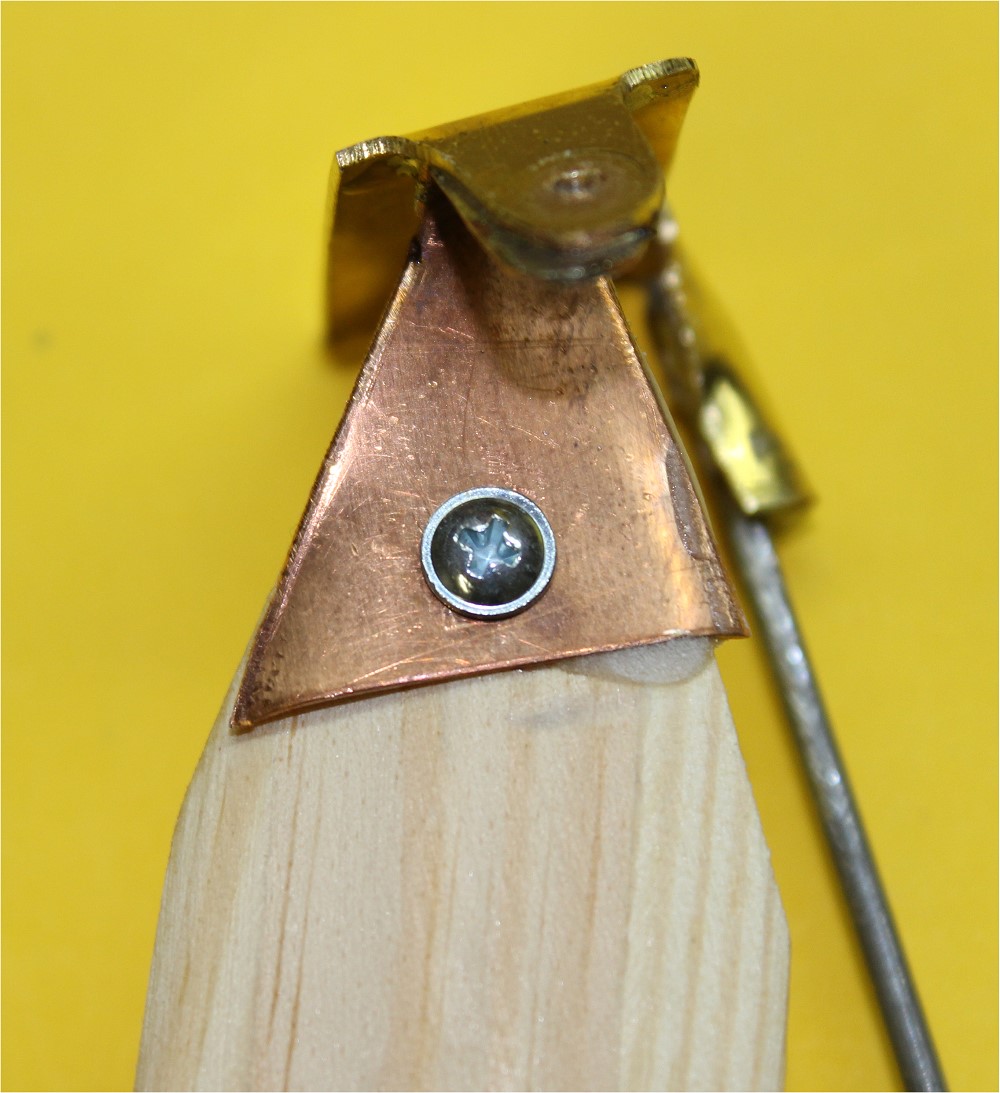

	Die Cu-Bleche sind verklebt und verschraubt.
