Elektrik



zum Vergrößern auf die Bilder klicken
Beim Antrieb habe ich mich mal an den Vorschlag von R. Schw. gehalten.
  • Akku: 3S 1300 mAh Top-Fuel Hacker (Höllein)
  • Motor: Joker 2830 11,5V V3 60 kV (Lindinger)

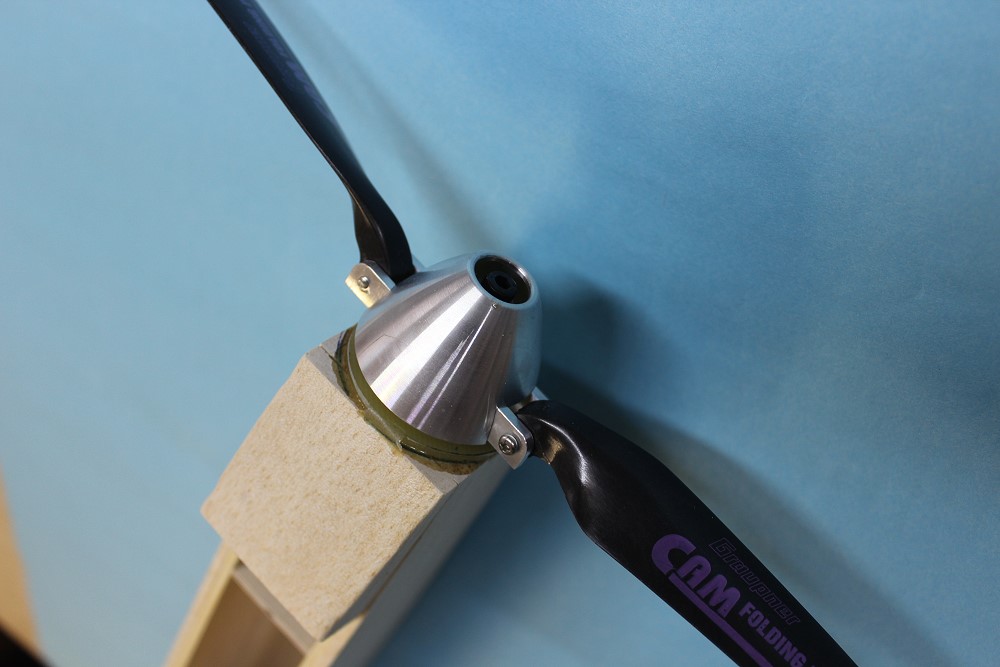

  • Spinner: 40/3,2 mm cool F.Klapp (Planet-Hobby, Lindinger)
  • Prop: CAM Folding-Prop 10/8 " (Graupner)
  • Regler: Roxxy-Control  720 S-BEC, 2-4 LiPo, 20A (Lindinger)

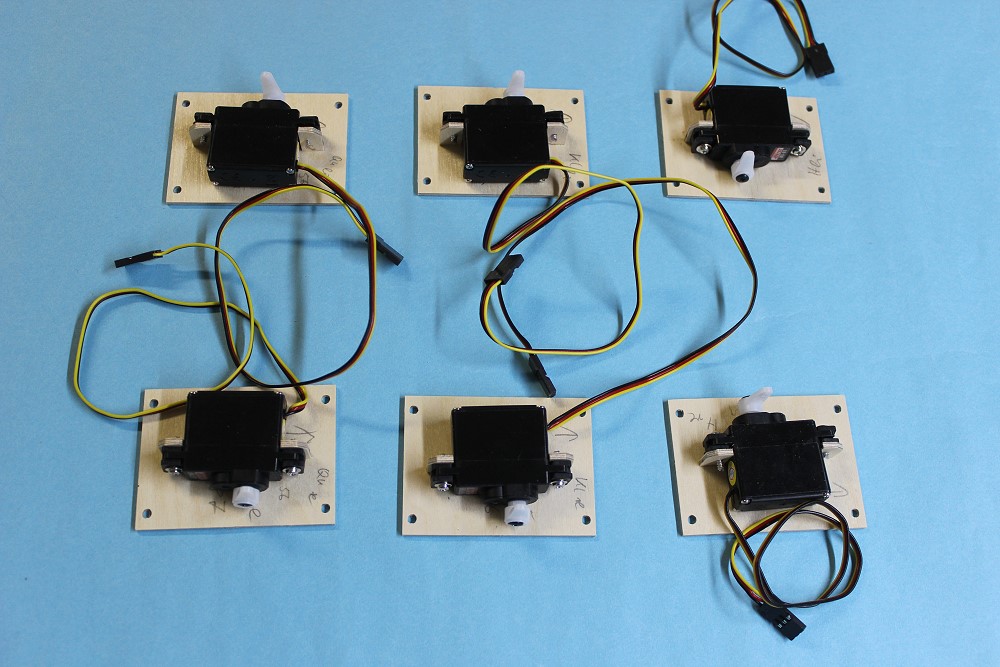

6 Stück Hitec-Servos HS-81
von links nach rechts je 2 Servos spiegelverkehrt montiert:

Querruder - Klappen - Höhenruder

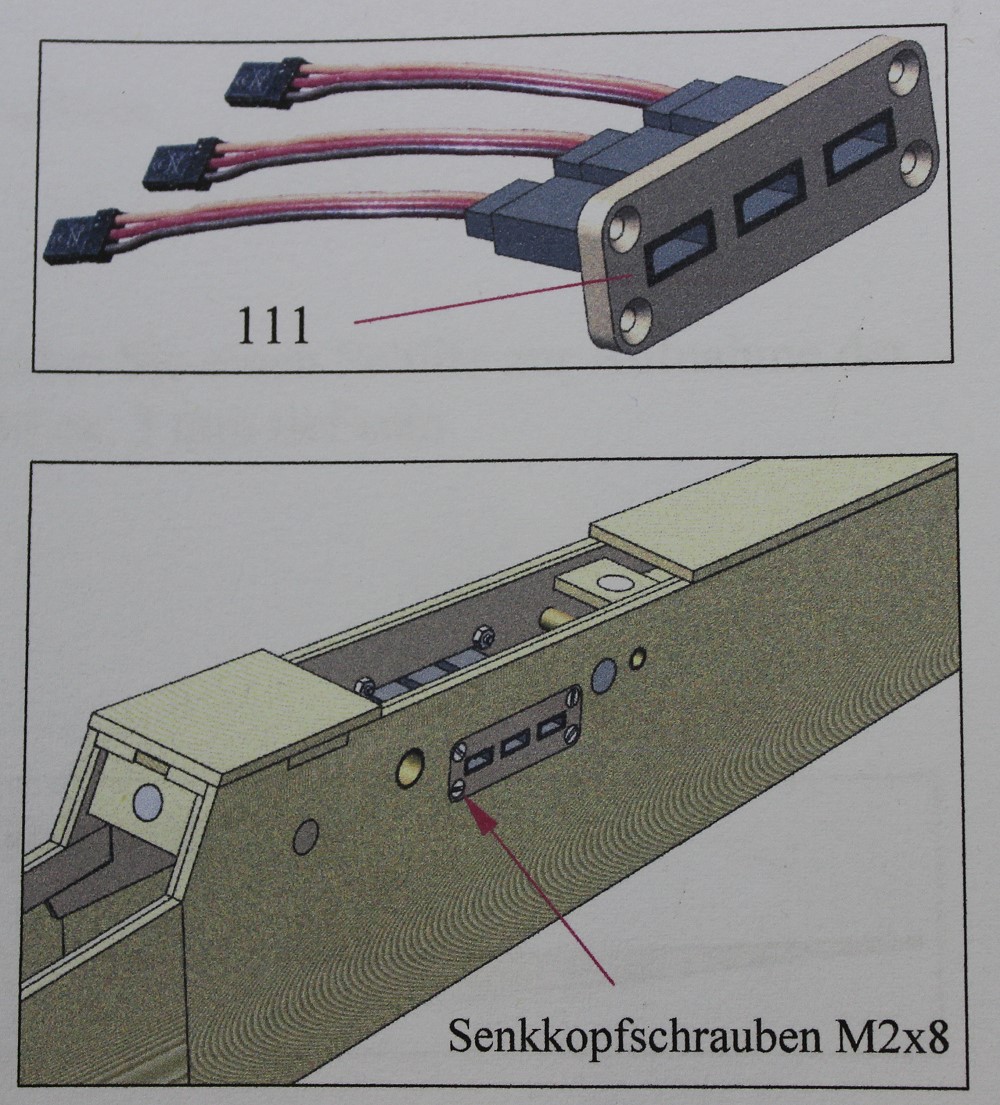

Vom Hersteller ist die Verbindung der Servos Flügel/Rumpf so vorgesehen, daß Stecker und Kupplung auf einer Platte an den Rumpf geschraubt werden und die Servostecker beim anstecken der Flügel automatisch einrasten.

Das schien mir jedoch etwas gewagt.

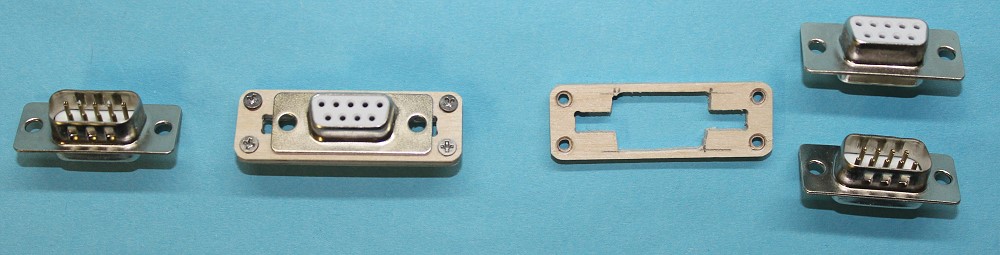

Ich habe daher in die vorhandenen Brettchen 9-polige D-sub-Buchsen eingesetzt. Aus dem Flügel kommt dann der zugehörige Stecker frei hängend.

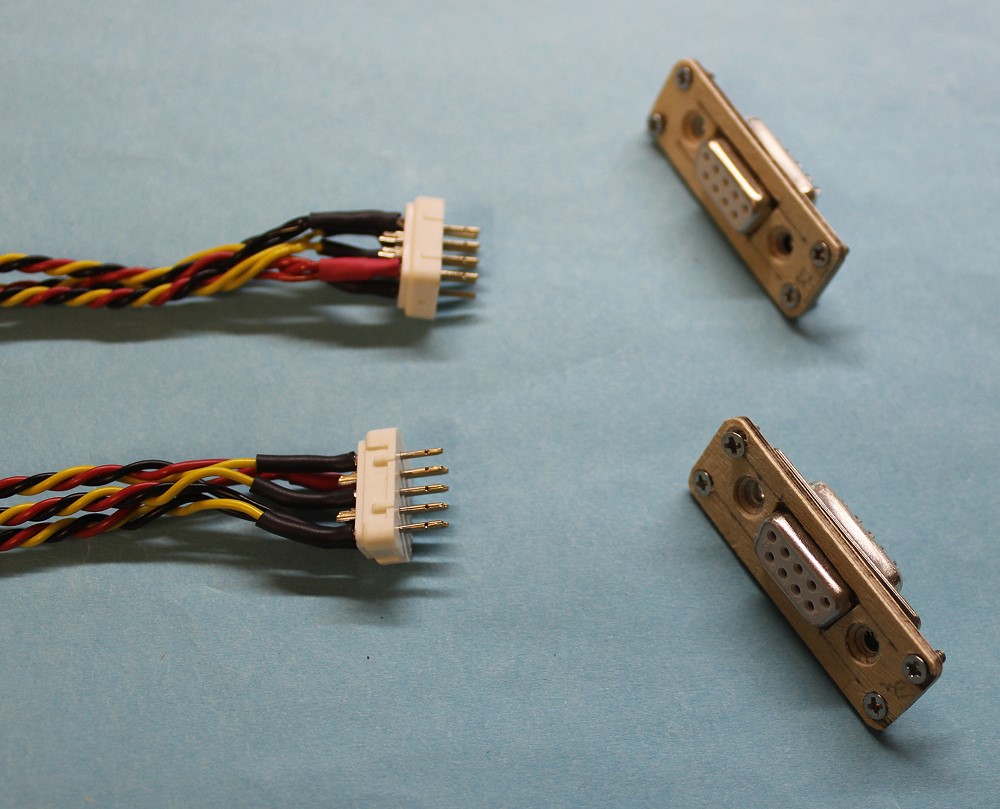

Stecker mit Kabeln und Buchsen ...

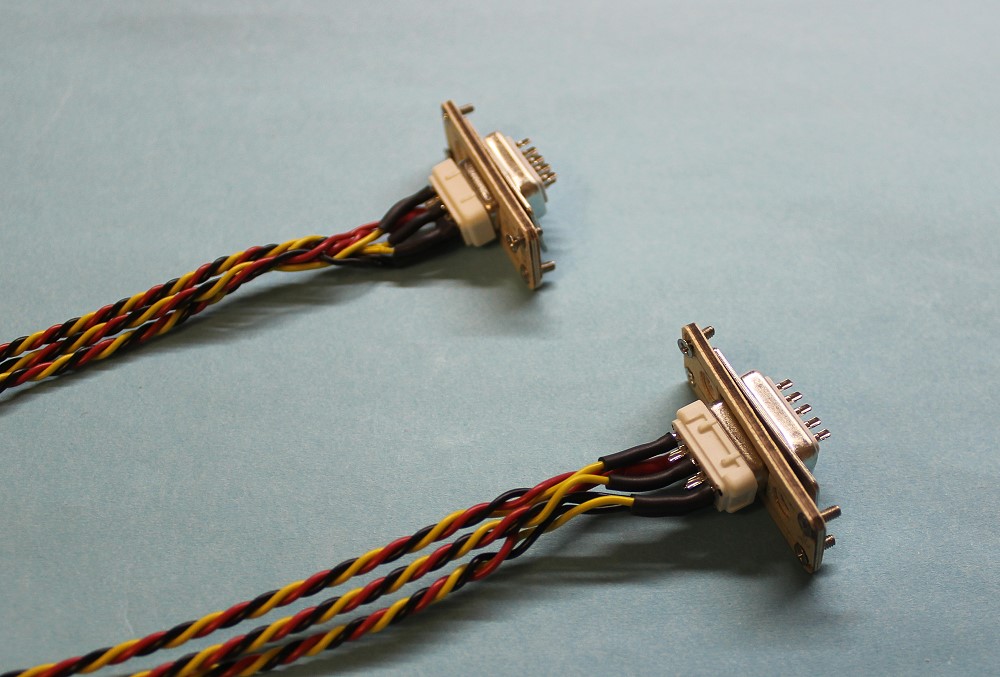

... zusammengesteckt ...
... im Flügel verlegt.
Akku

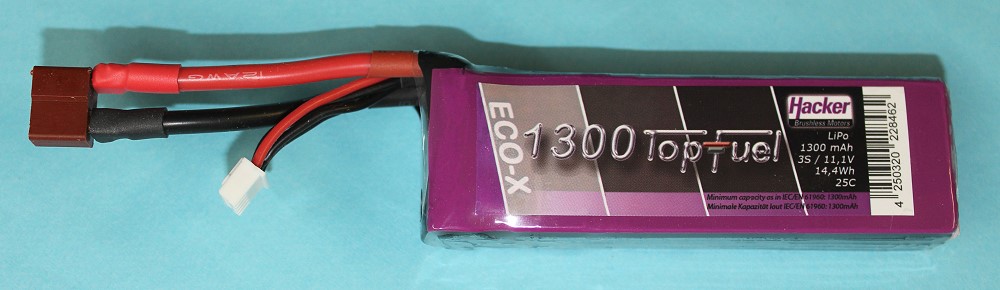

3S 1300 mAh ...

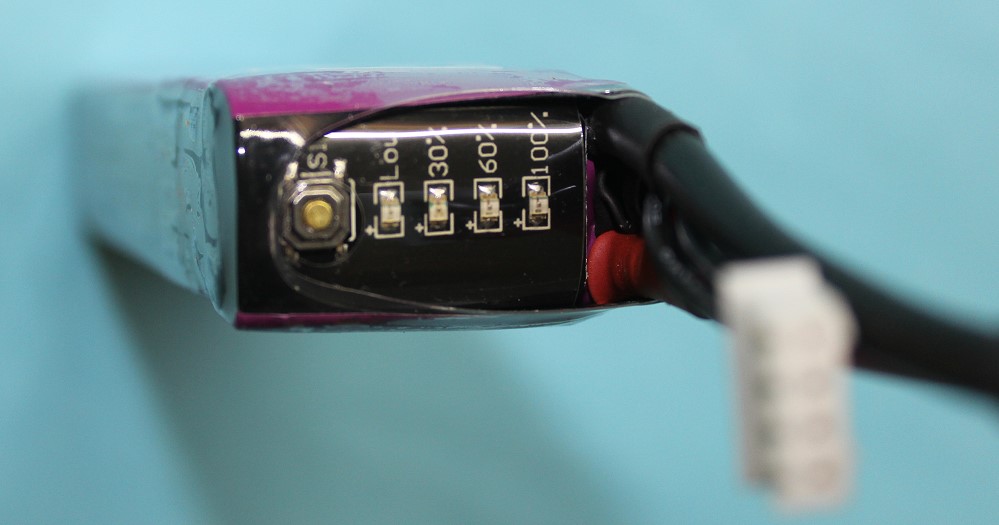

... mit Kapazitätsanzeige ...
... mit Mikroschalter!

Und das alles für 15,90 € bei Höllein.

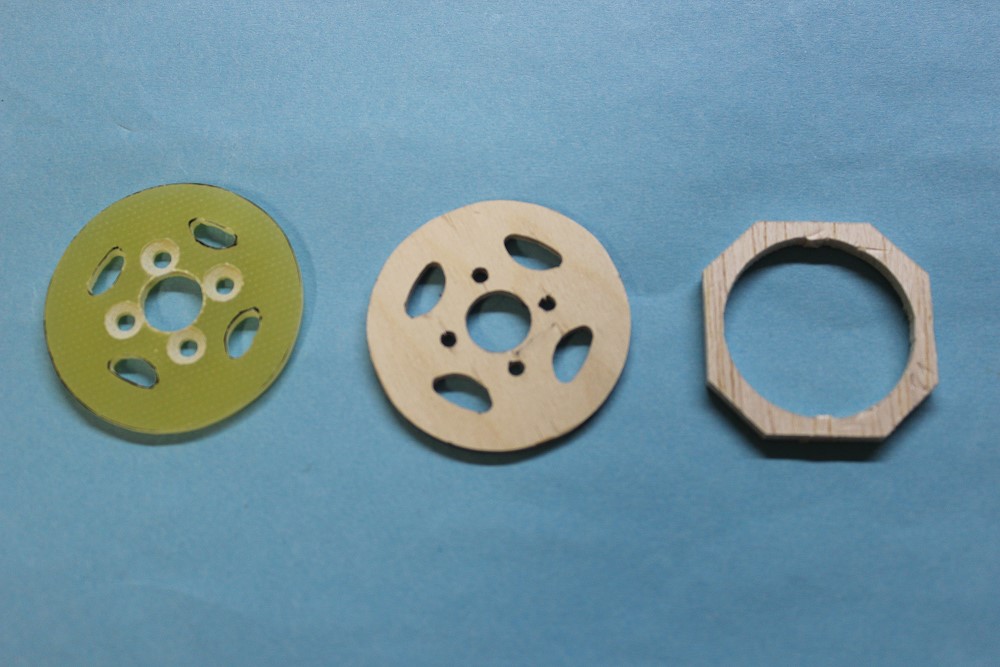

Den mitgelieferten Motorspant habe ich aus 2mm GfK neu gemacht.

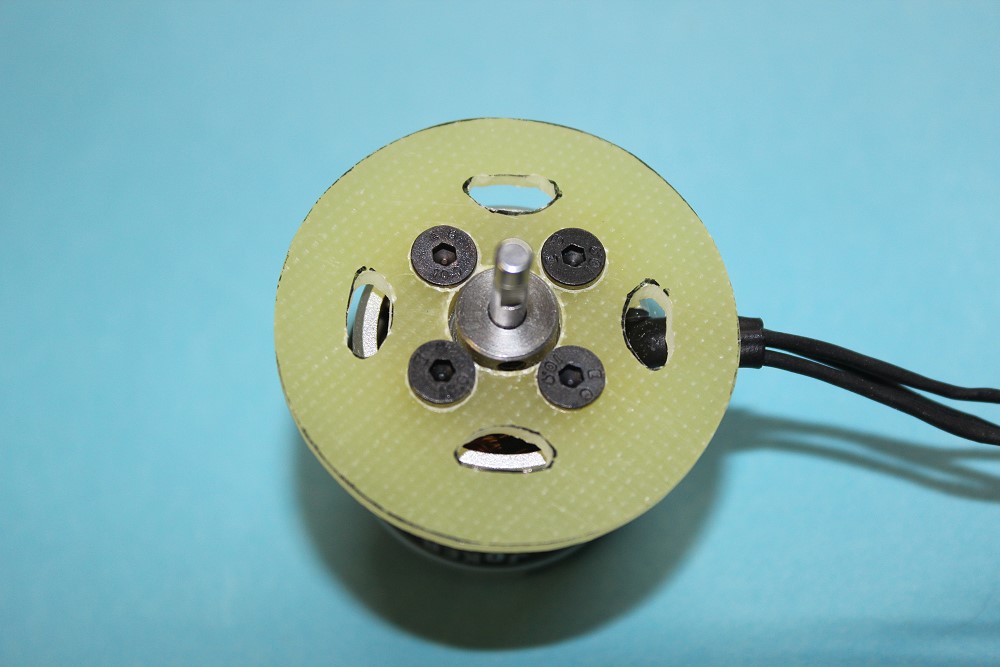

Motor an den Spant geschraubt.

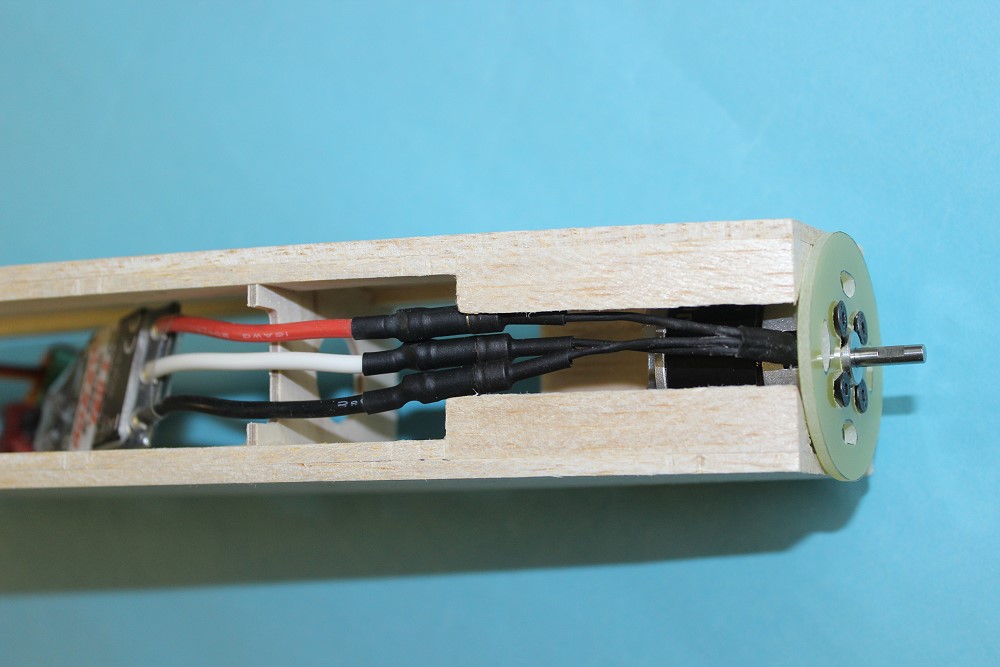

Motor mit Regler im Rumpf - unten noch offen.
Motorspant angeklebt.
Paßt.
