SG 38 |
|
|
Höhenleitwerk |
|
 |

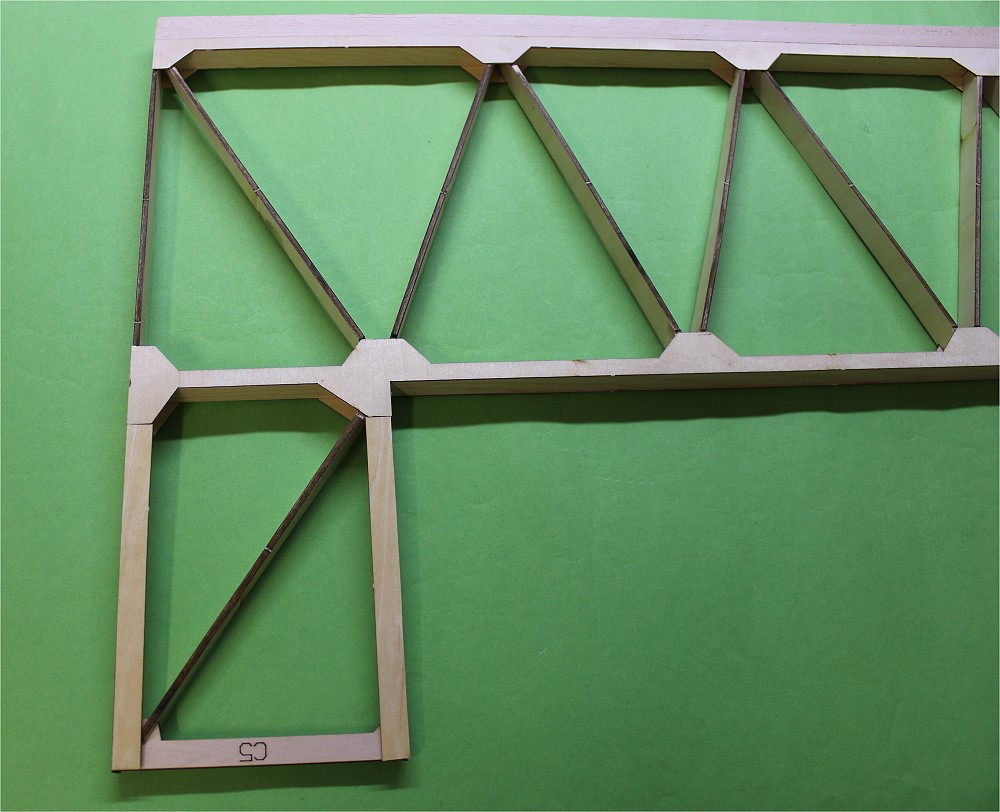

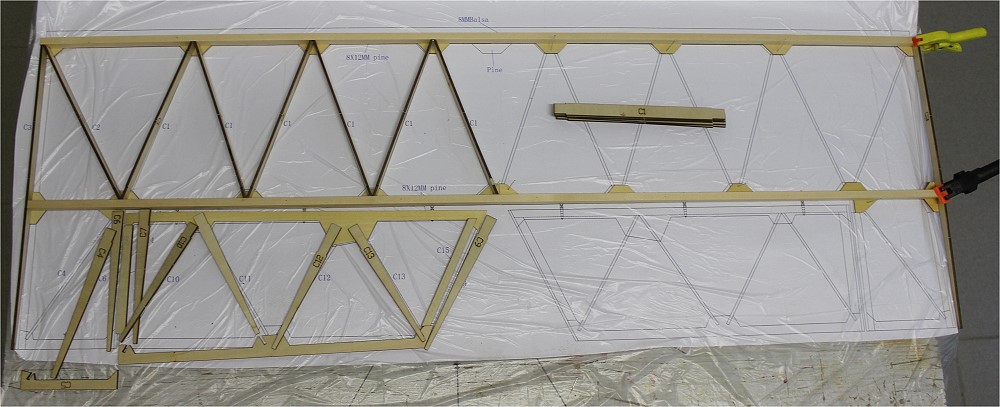

Die Nasen- und Endleist ist eine 8x12mm Kiefernleiste. Die Rippen sind 3mm SpH-Rechtecke. Die HR gehen nicht ganz durch. |
 |

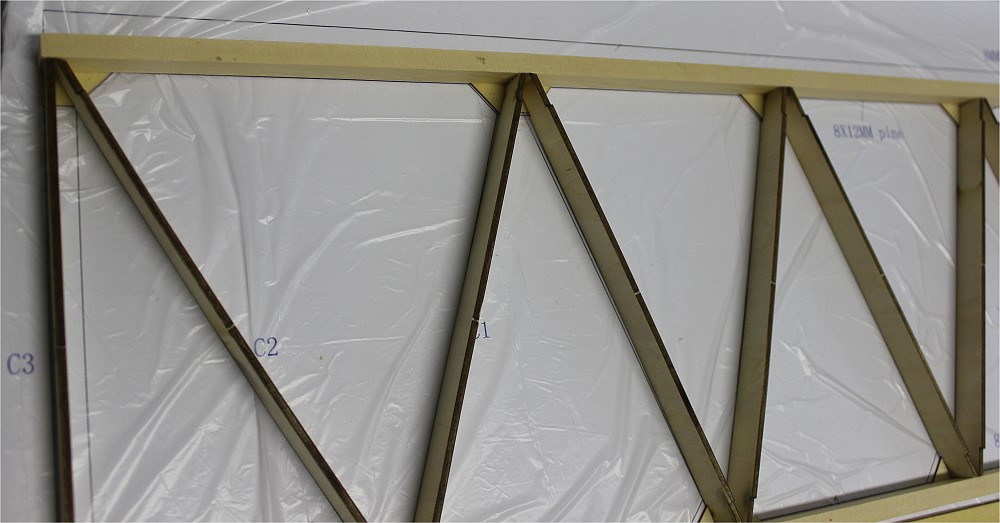

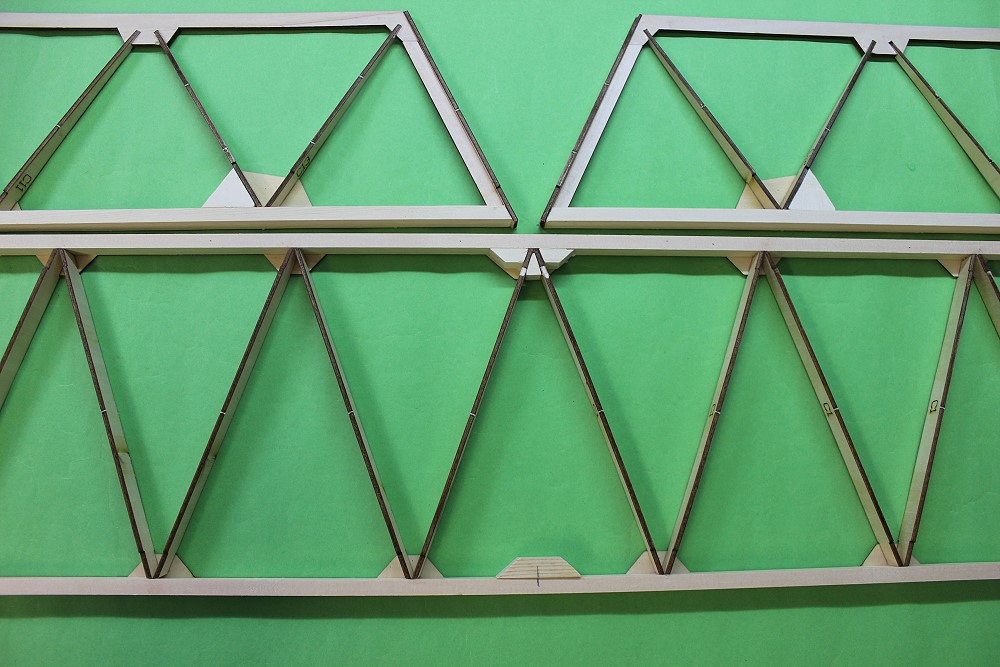

Unten liegt die 1mm SpH-Beplankung. Darauf die Nasenleiste. Links die Rippe 3. |
 |

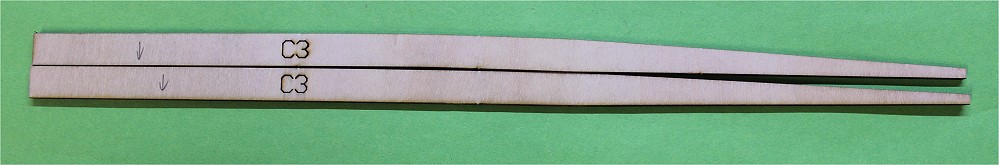

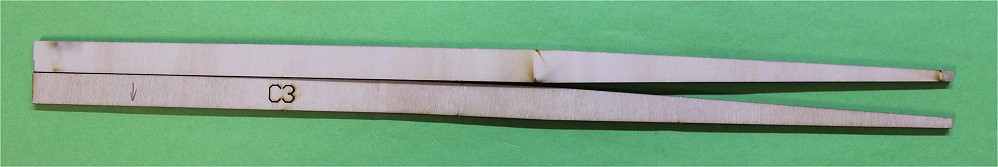

Die äußeren Abschlußrippen Nr. 3. Wenn man sie zusammenlegt sieht man, daß sie nach unten verlaufen. Das Profil des HLW ist also eine Art Thermikprofil. |
 |
|
 |

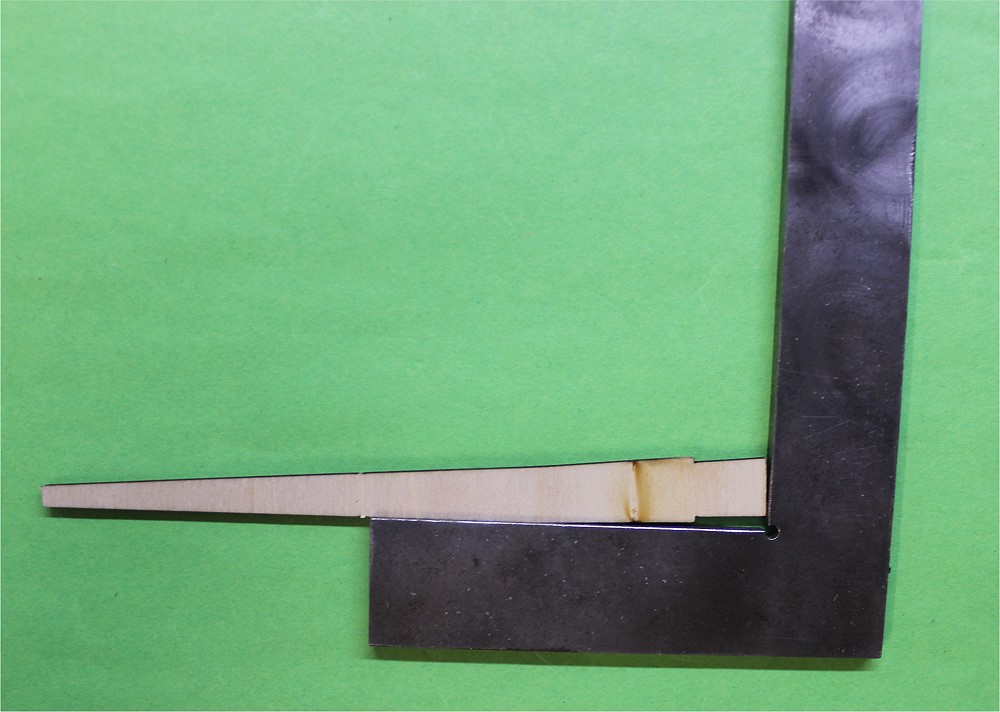

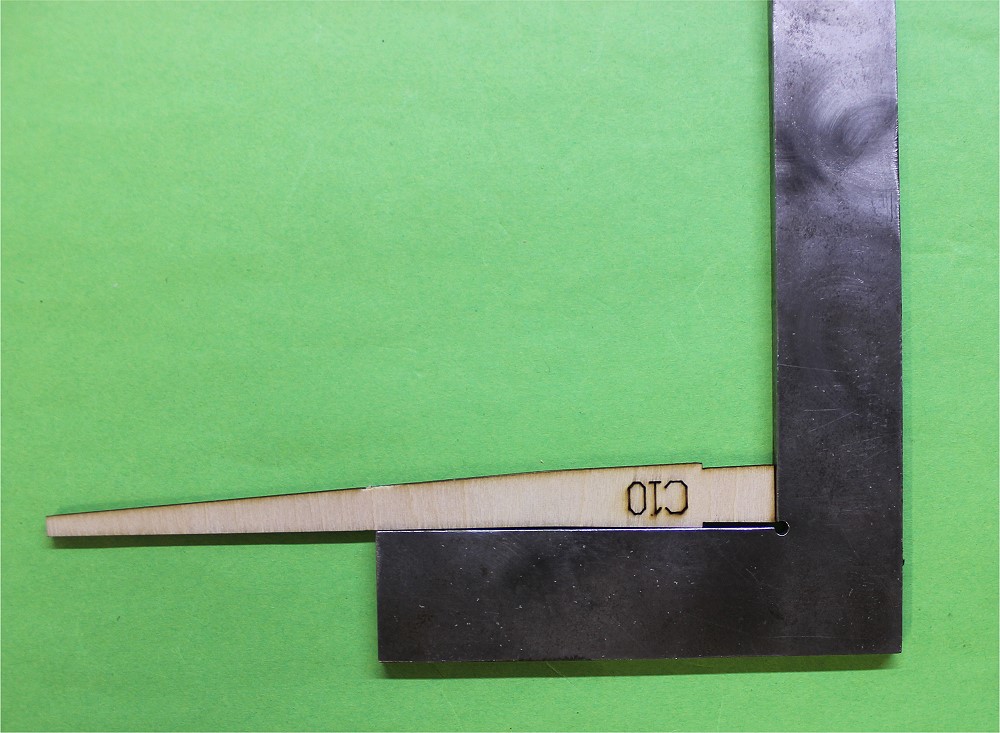

Die Rippen des HR verlaufen auf der Oberseite schräg nach unten. Hier sieht man, daß die Unterseite mit der rechten Seite einen Rechten Winkel bildet. |
 |

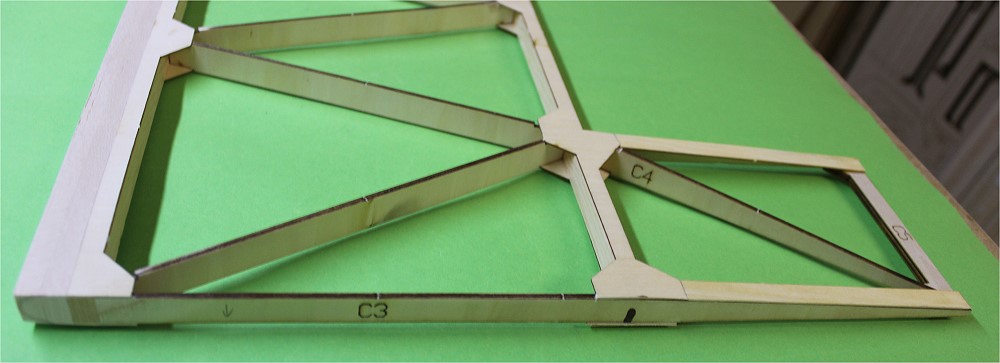

Umgedreht auf die Oberseite sieht man, daß diese schräg verläuft. |
 |
4 Klötzchen aus Kiefer werden in die HR und die Dampfungsfläche eingesetzt. Daran werden die Befestigungswinkel und die Ruderhörner angeschraubt. |
 |

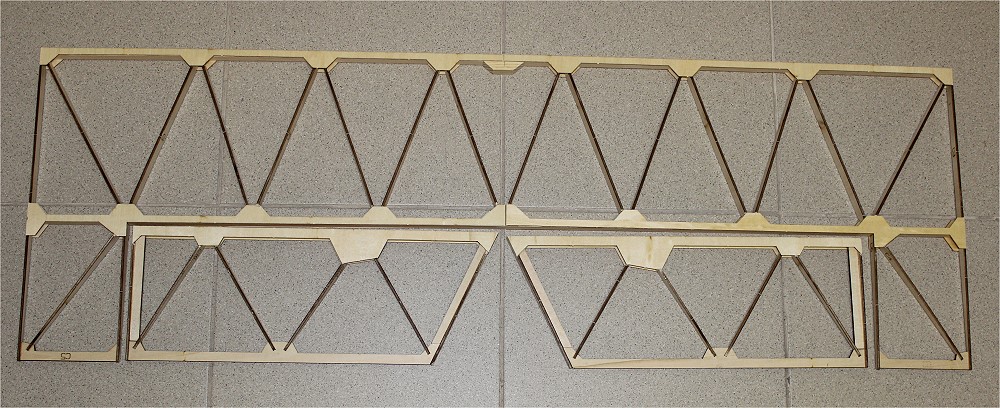

Das HLW ist nahezu fertig. |
 |
Beplankung |
 |
Links sieht man die Nasenleiste aus 2 St. 8mm Balsa. Die muß natürlich noch verschliffen werden. |
 |

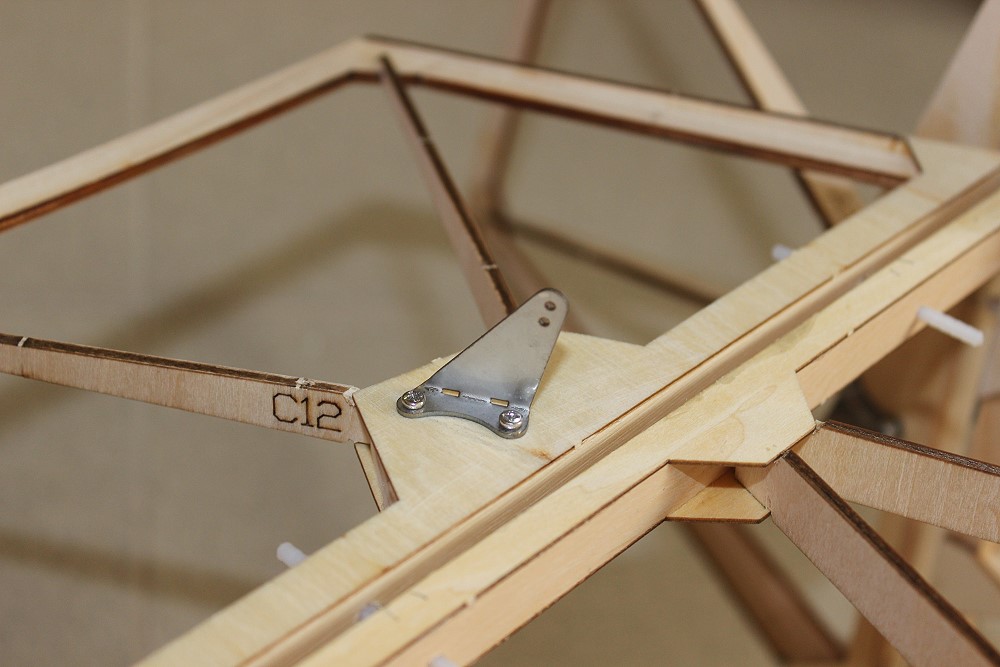

Ruderhorn oben und unten. |
 |

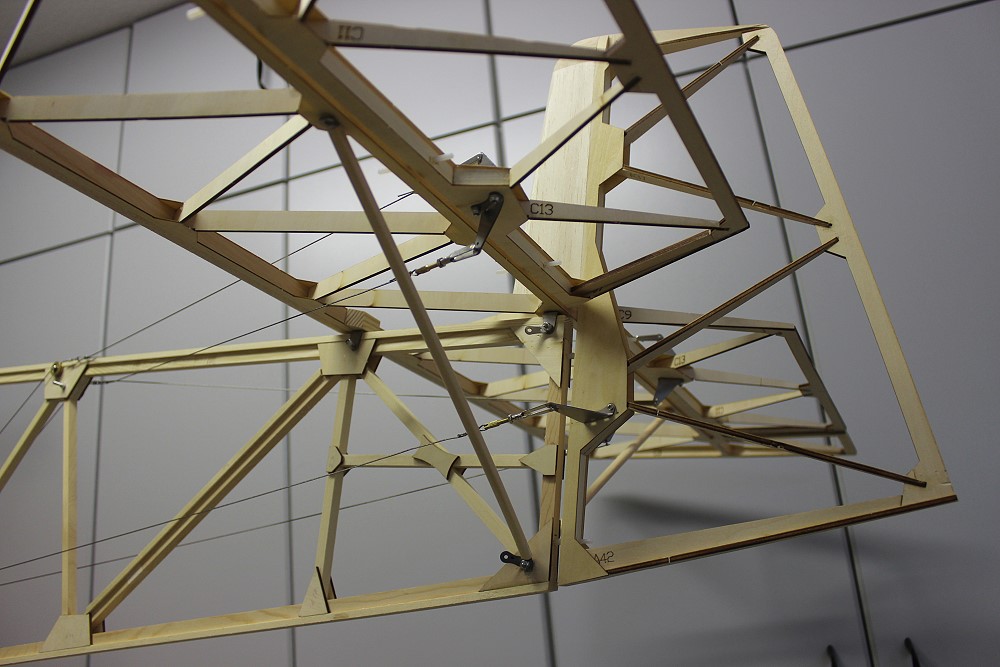

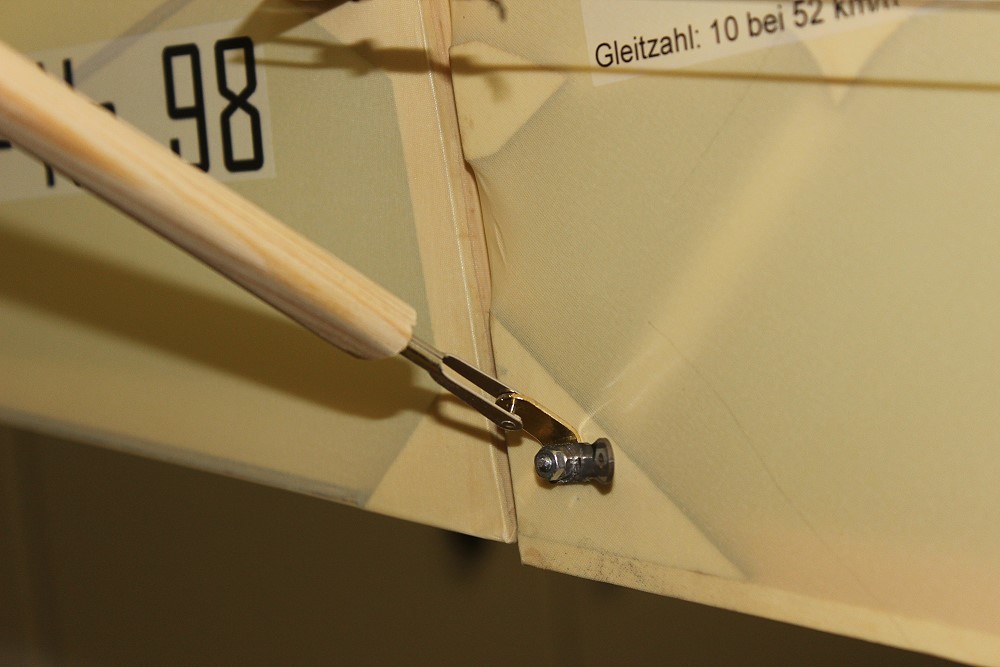

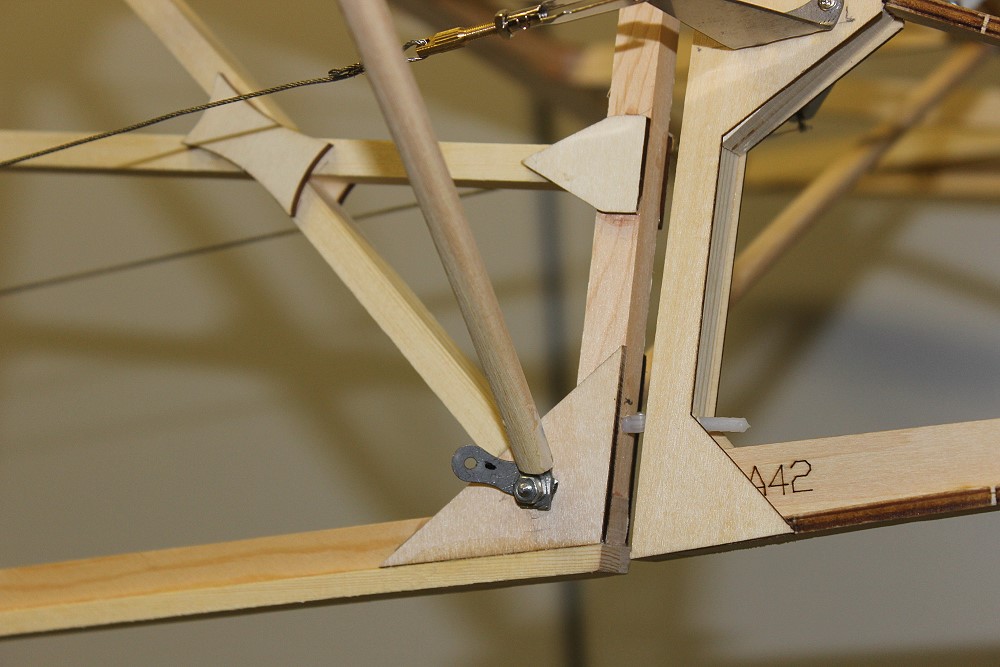

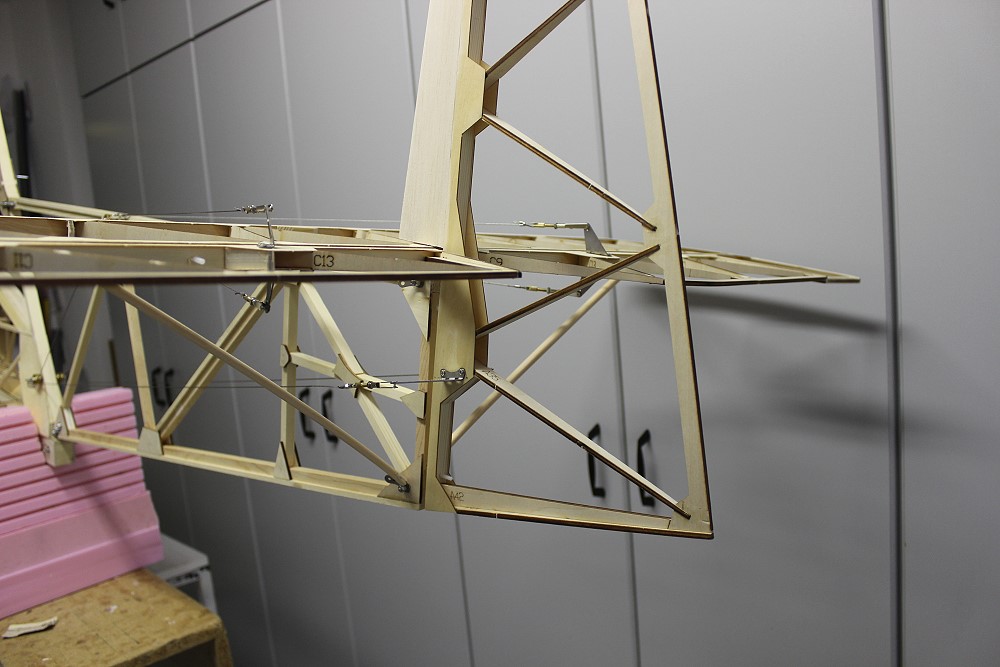

Das HLW wird abgestrebt. Oben: wird am Rumpf angeschraubt. Unten: wird am HLW angeschraubt. |
 |

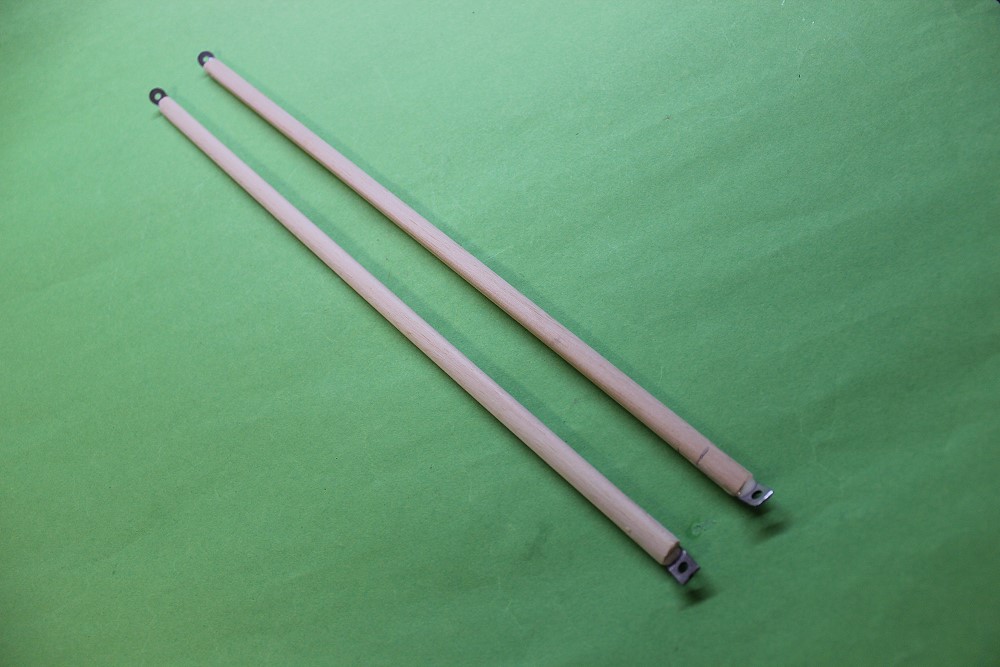

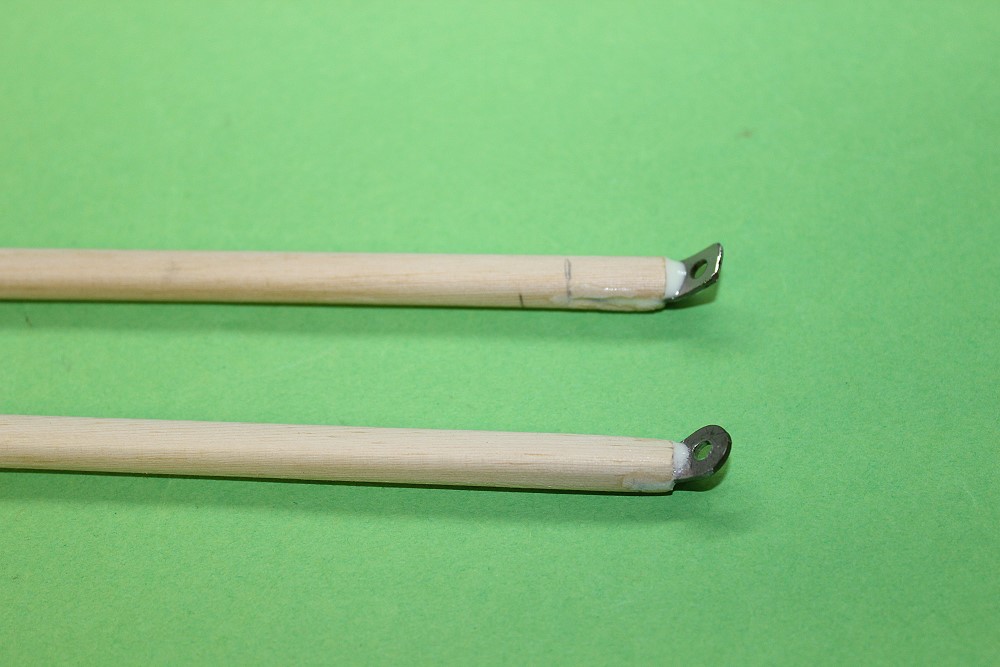

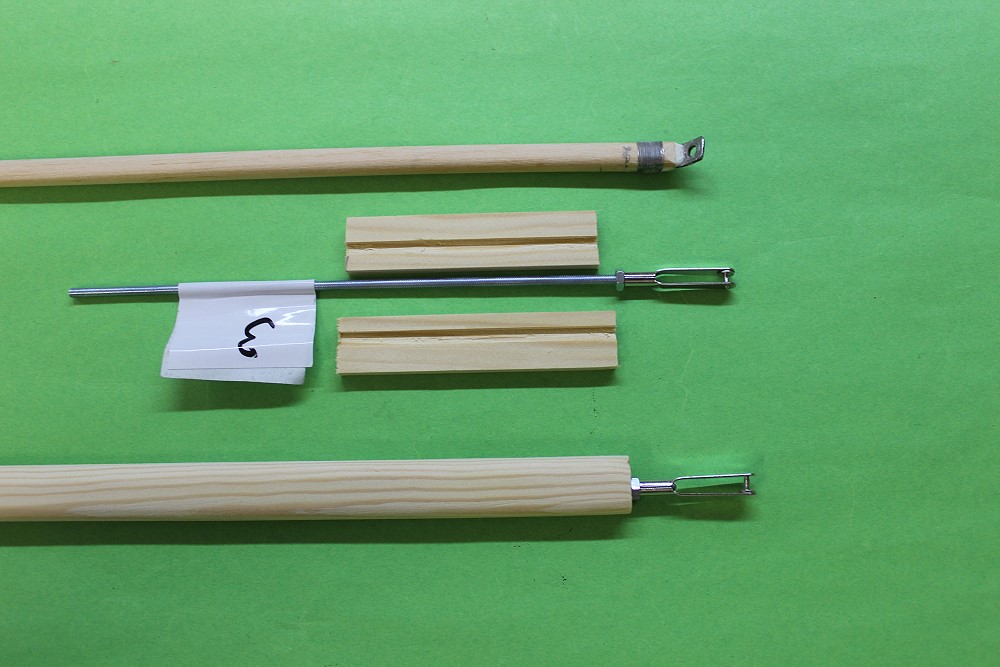

Dafür habe ich 2 Streben mit Blechen hergestellt. |
 |

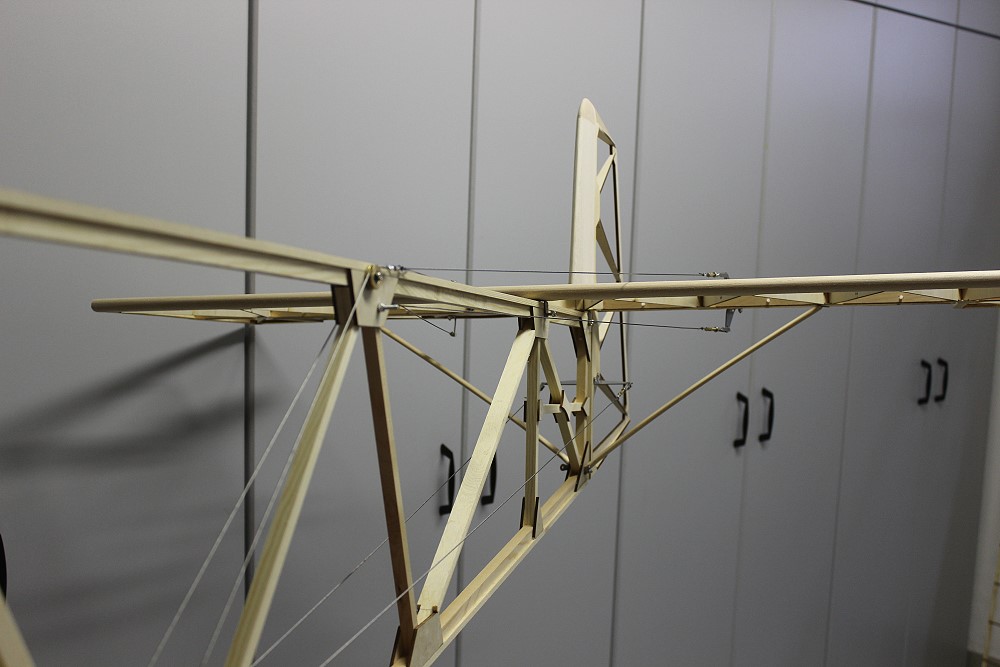

So sieht das dann aus. |
 |
|
 |
|
 |
|
 |
Ich habe die Streben dann unten und oben mit Draht umwickelt und verklebt. Sonst spaltet sich das Holz. |
 |
Die Streben haben sich als zu dünn und instabil erwiesen. |
 |

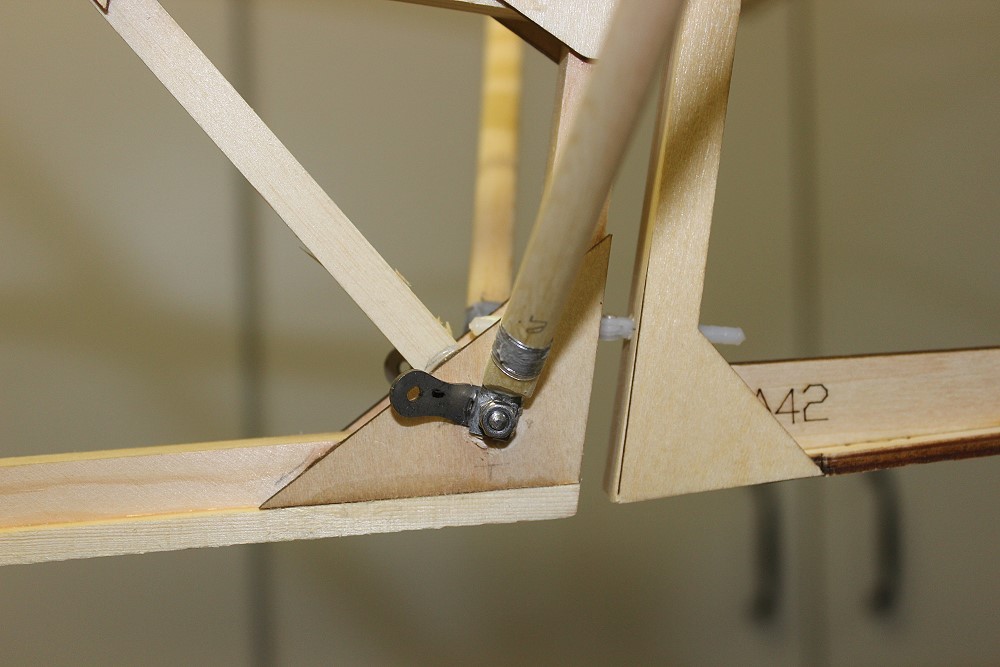

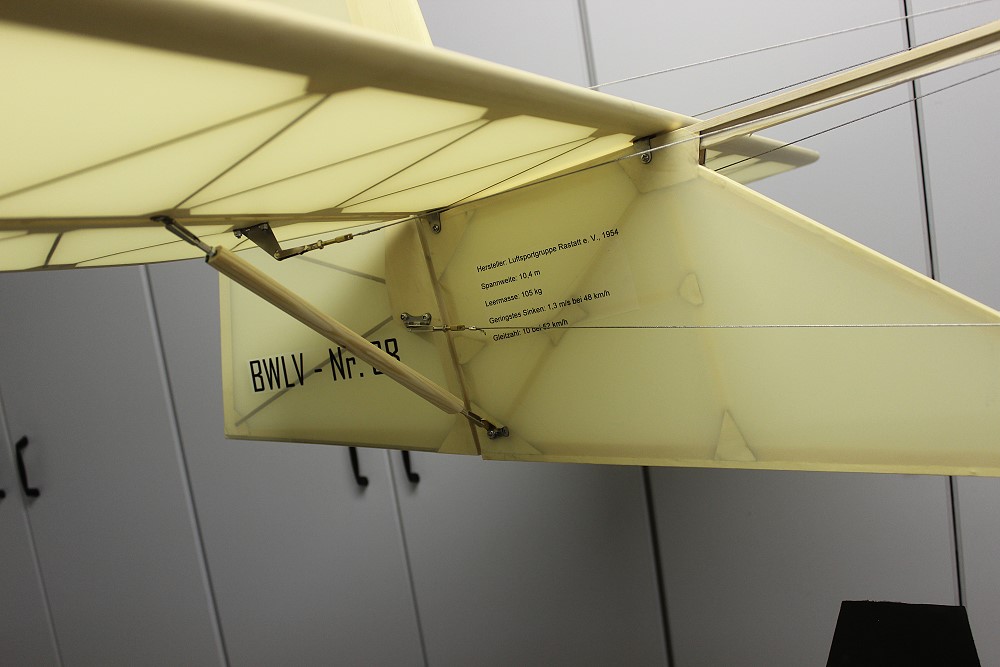

Das ist jetzt stabil. |
 |
|
