Elektrik

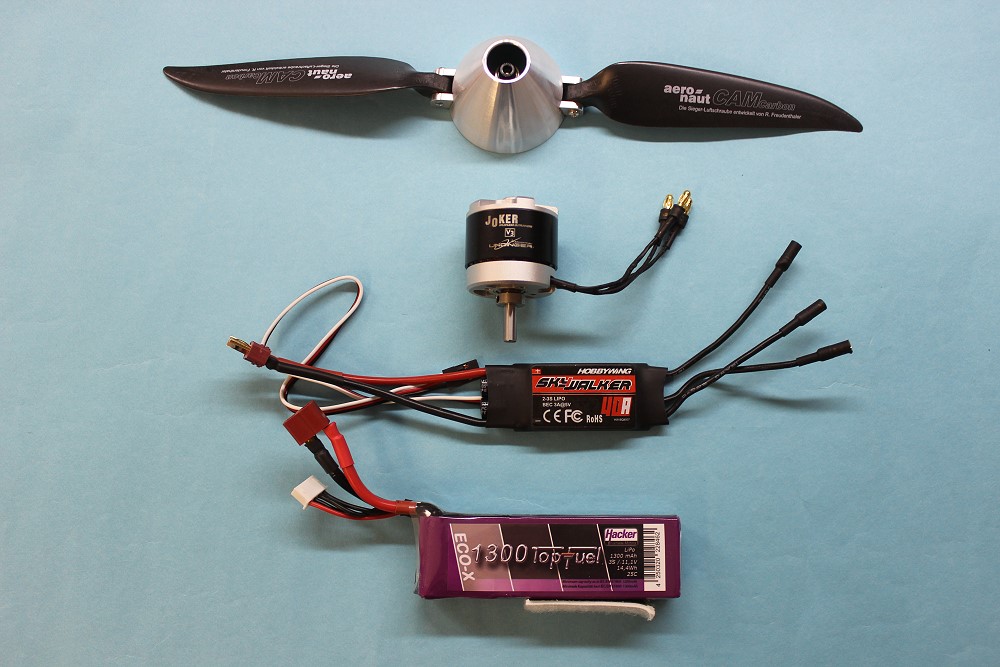

Der E-Antrieb:
  • BL-Motor: Joker 3536-7.5, 970 kV
  • BEC-Regler: Hobbywing Skywalker 40 A, 2-3 S LiPo, BEC 3 A
  • Hacker TopFuel-LiPo: 3 S, 1300 mAh
  • Klapp-Prop: aero-naut CAM-Carbon 11x6"
  • Spinner und Mittelstück: 50 mm Durchmesser

Bis auf den Akku (Höllein) sind alle Komponenten von Lindinger.

Ich habe mich hier an die Herstellerempfehlung gehalten: geringes Gewicht und 45° Steigen.

Mit 4 S, 2700 mAh und 13x8" bei 45 A geht er senkrecht.

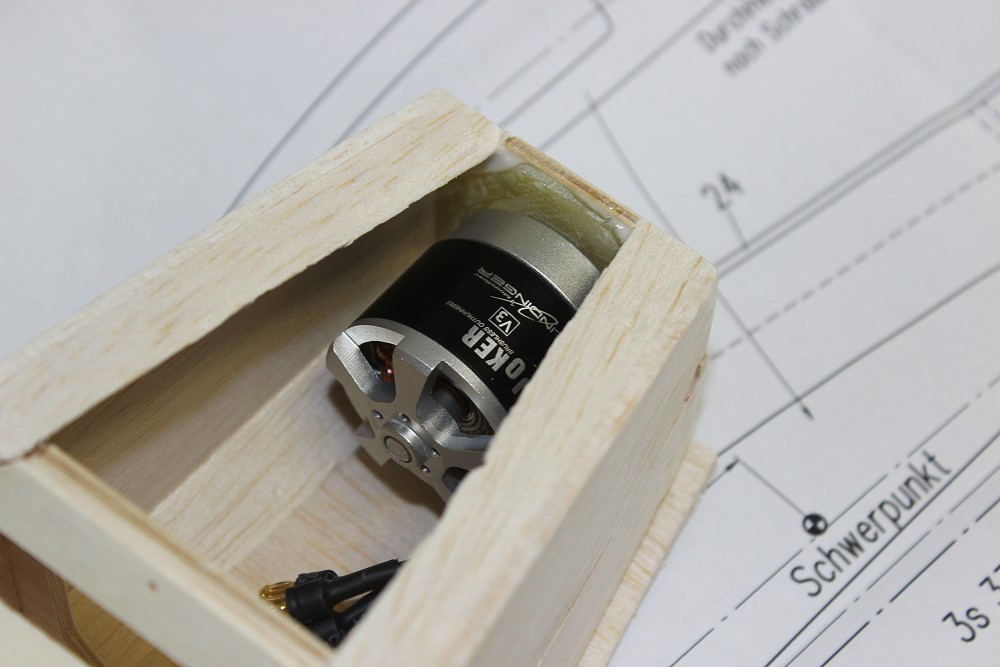

Ich habe einen Motorspant aus 2mm GfK gemacht und hinter den Holzspant geklebt.

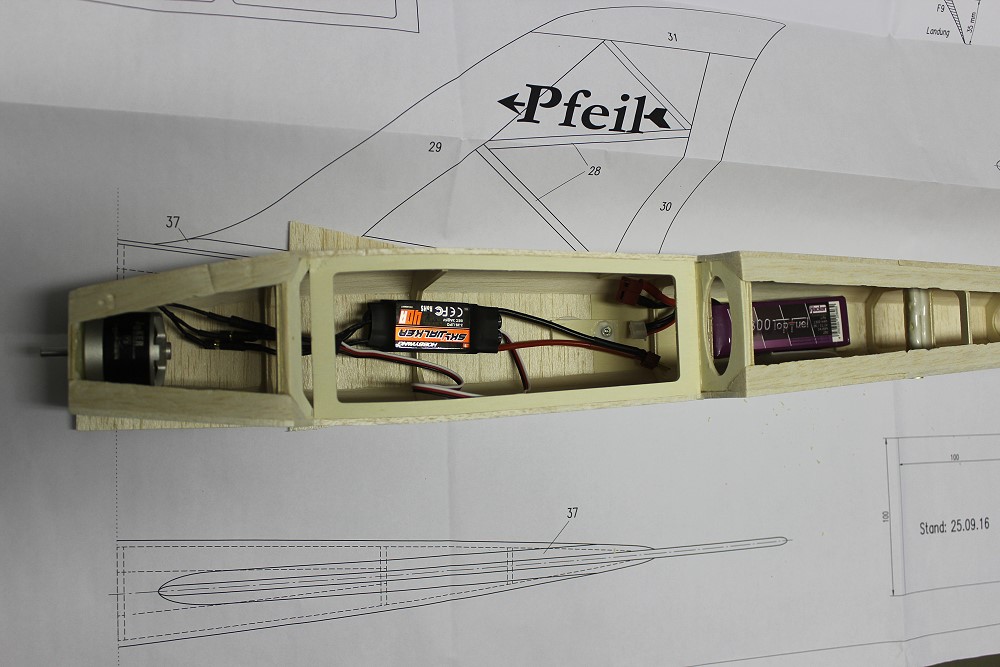

Der Antriebsstrang ist schon mal in den Rumpf gelegt.

Der Akku liegt auf der Rumpfklappe.

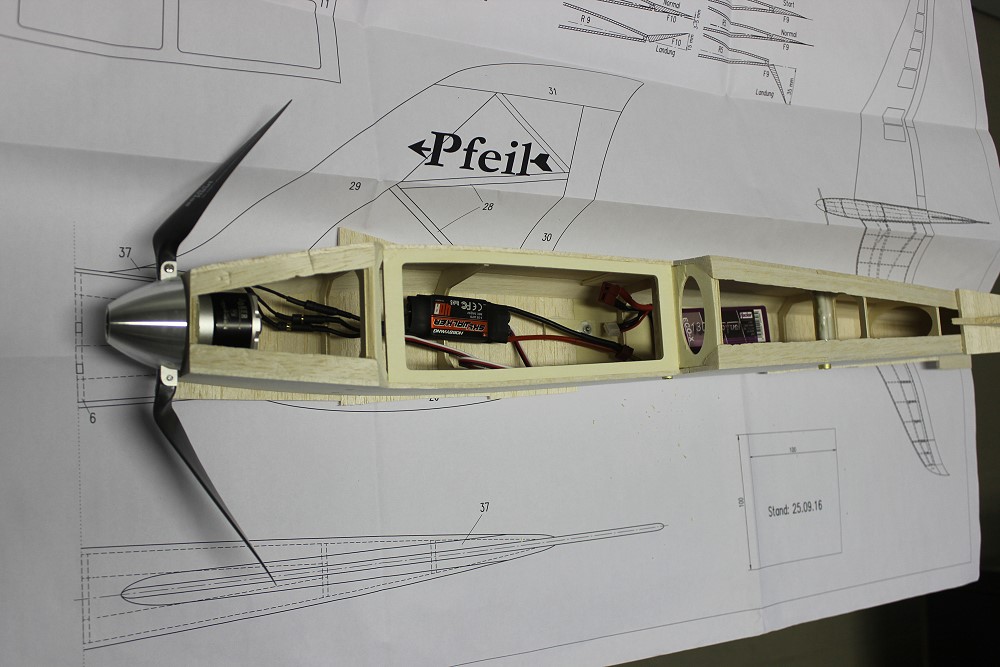

Hier mit Spinner und Klapp-Prop.
Die Servos: DES 587 BB und DES 588 BB MG von Grpn.

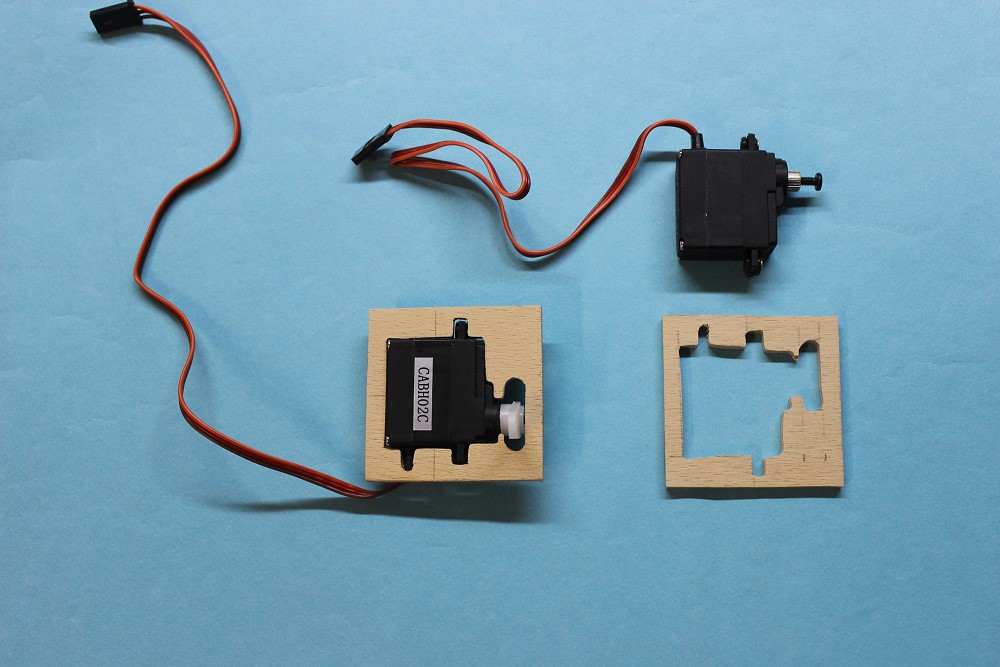

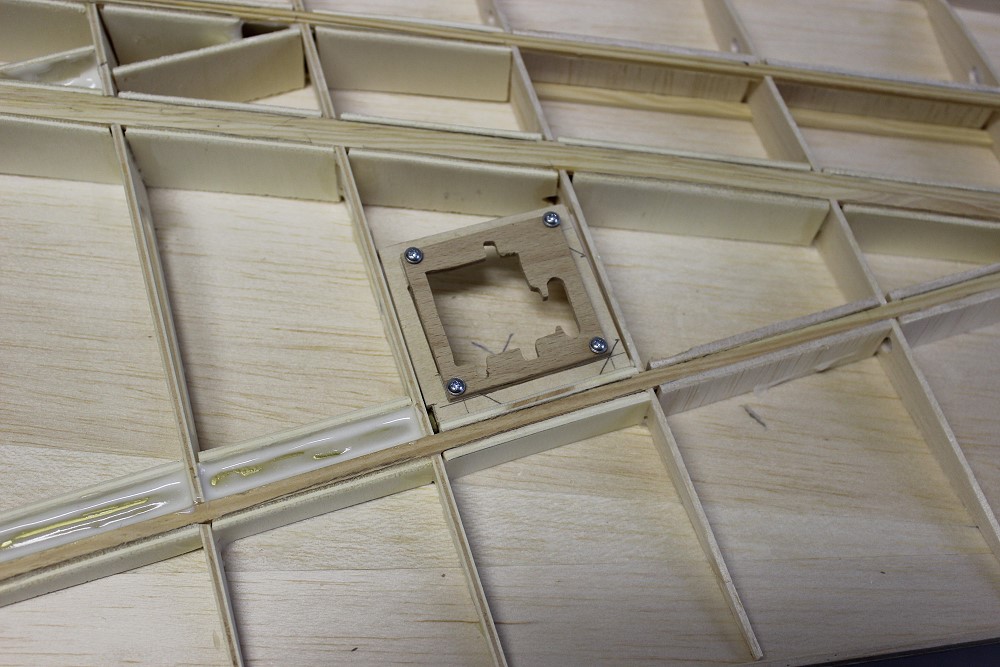

Ich habe dafür diese Kontur-Deckel ausgesägt. Da hinein klebe ich die Servos und schraube dann die Deckel auf Rahmen.

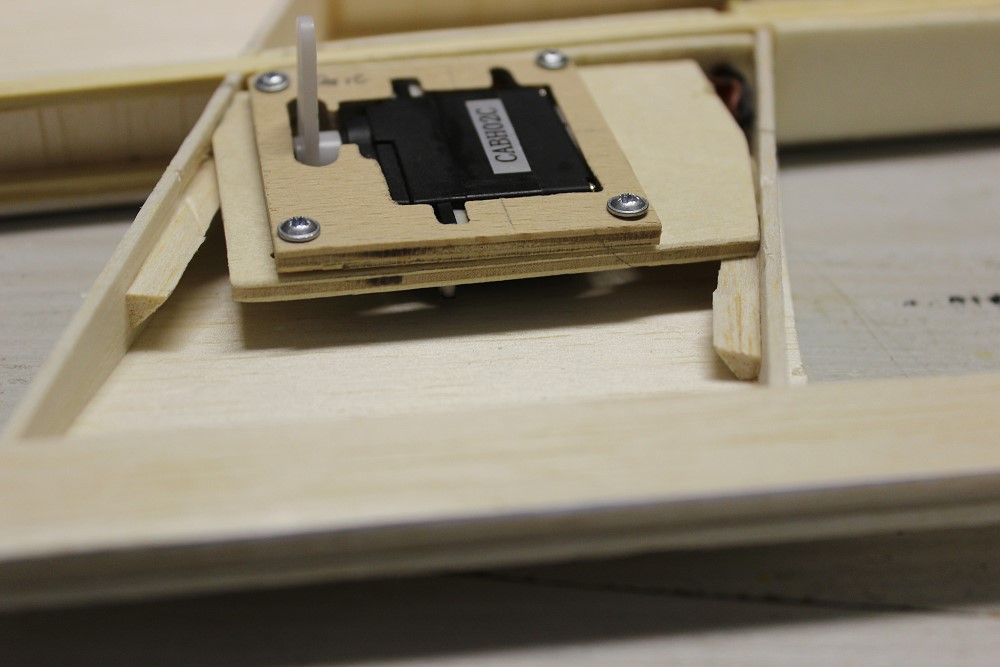

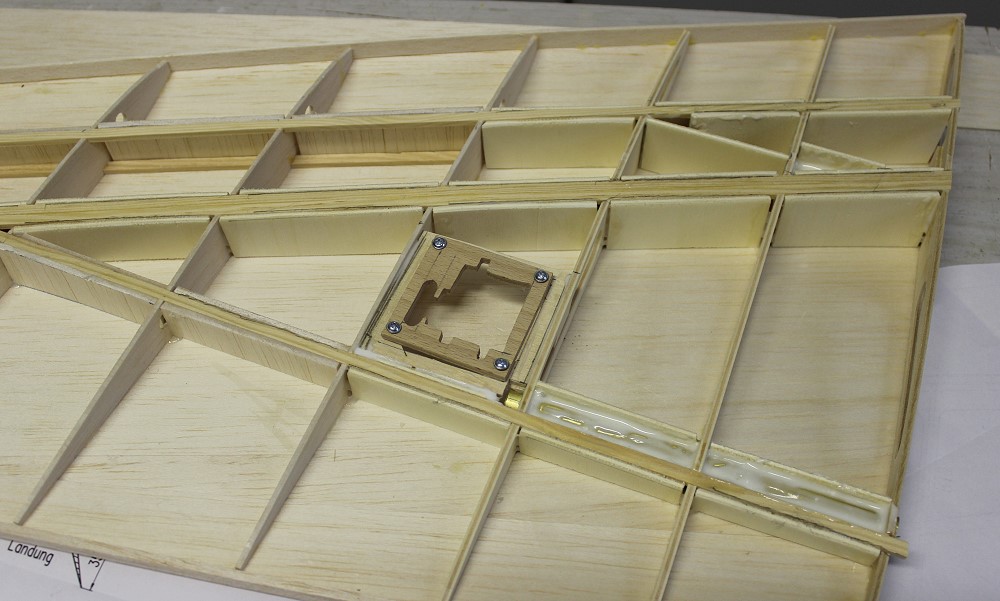

Die Servodeckel sind auf Rahmen geschraubt und dann in den Flügel geklebt.

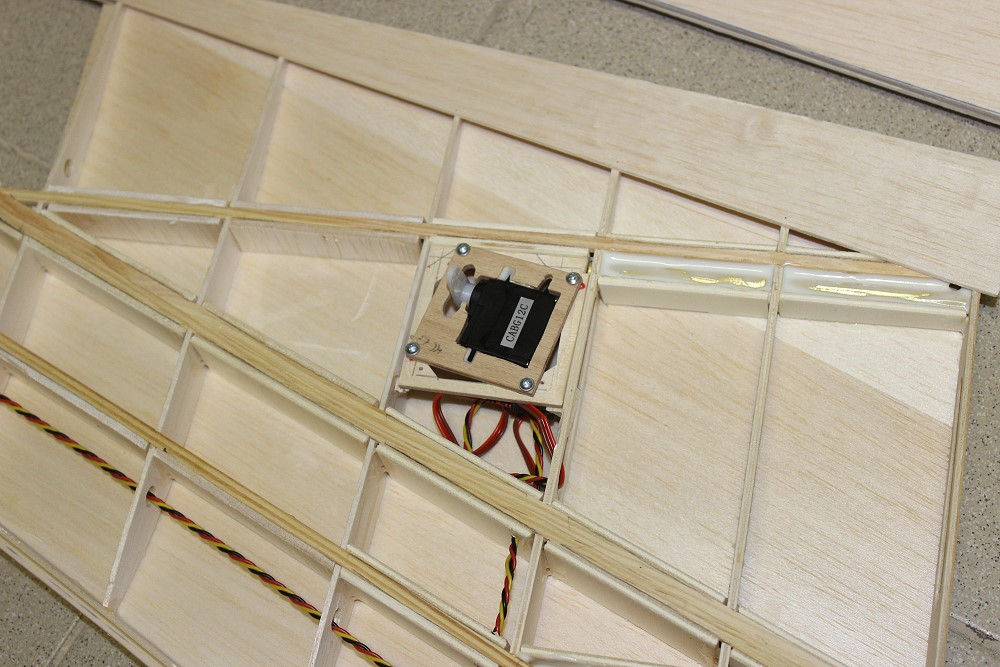

Hier erstmal die beiden Klappenservos.

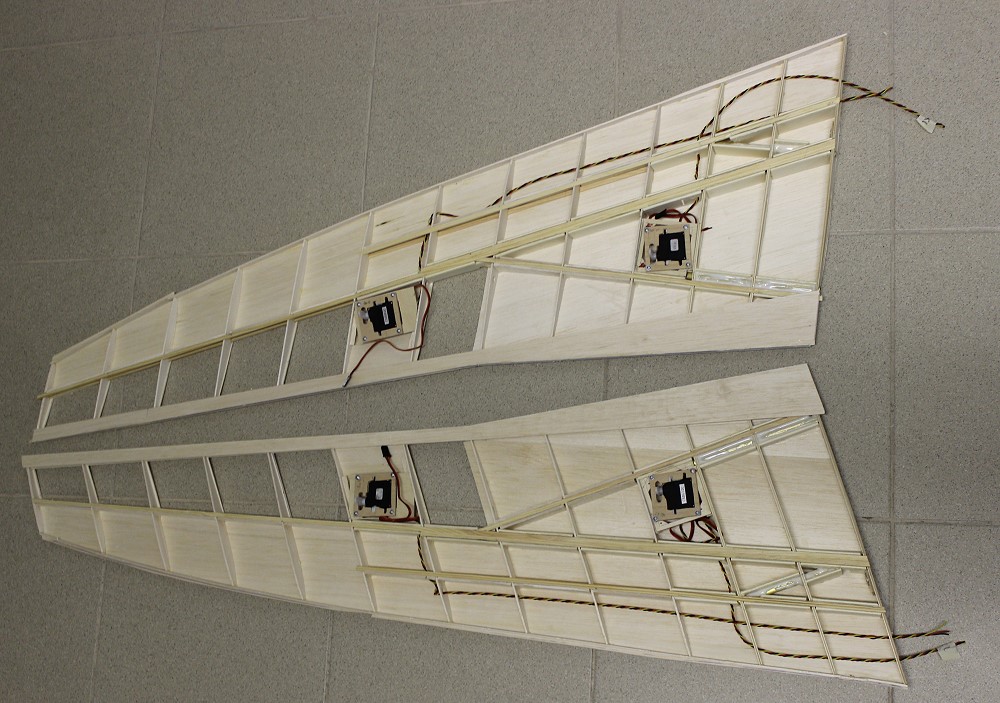

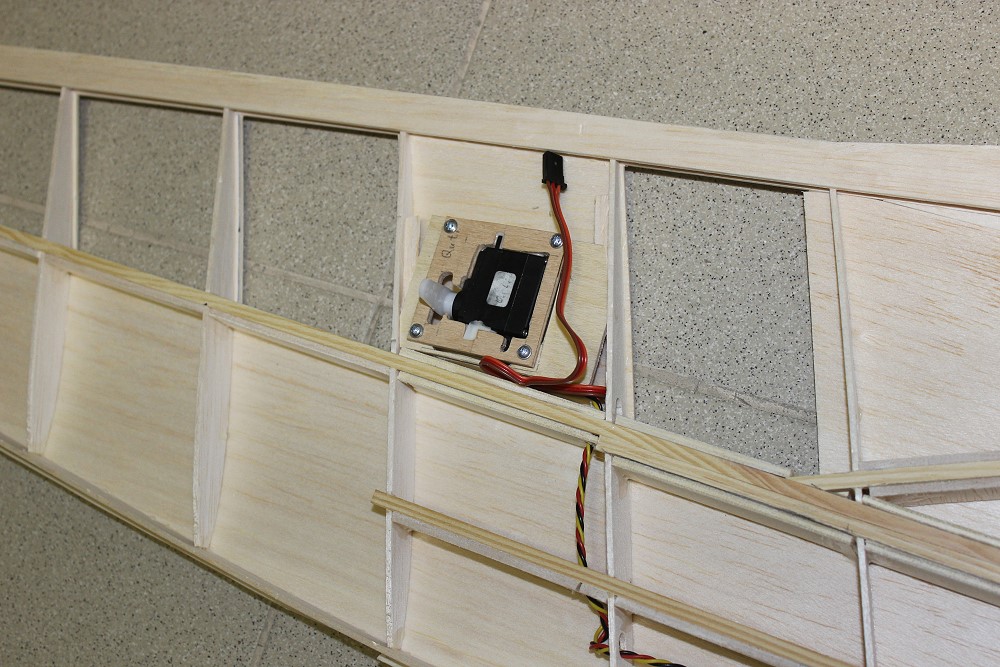

Alle 4 Servos sind auf den Deckel montiert und dann auf die Rahmen geschraubt.

Sie stehen alle im Rechten Winkel zu den jeweiligen Klappen und Ruder.
Klappenservo
Querruderservo

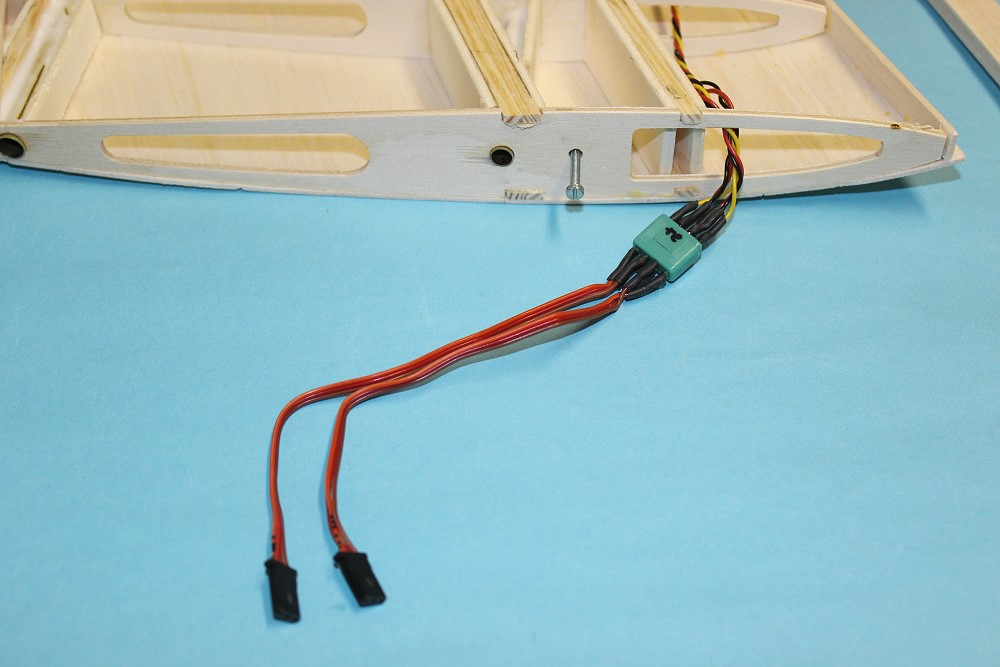

Die beiden Servos werden über fliegende MUX-Stecker verbunden.

Ob ich die Flügel mit einer M3-Nylonschraube befestige, überlege ich mir  noch. Vielleicht nehme ich auch Neodym-Magnete.
