PWS 101 |
||
|
Querruderbau |
||
|
|
||
|
zum Vergrößern auf die Bilder klicken |
||
|
|
||
 |

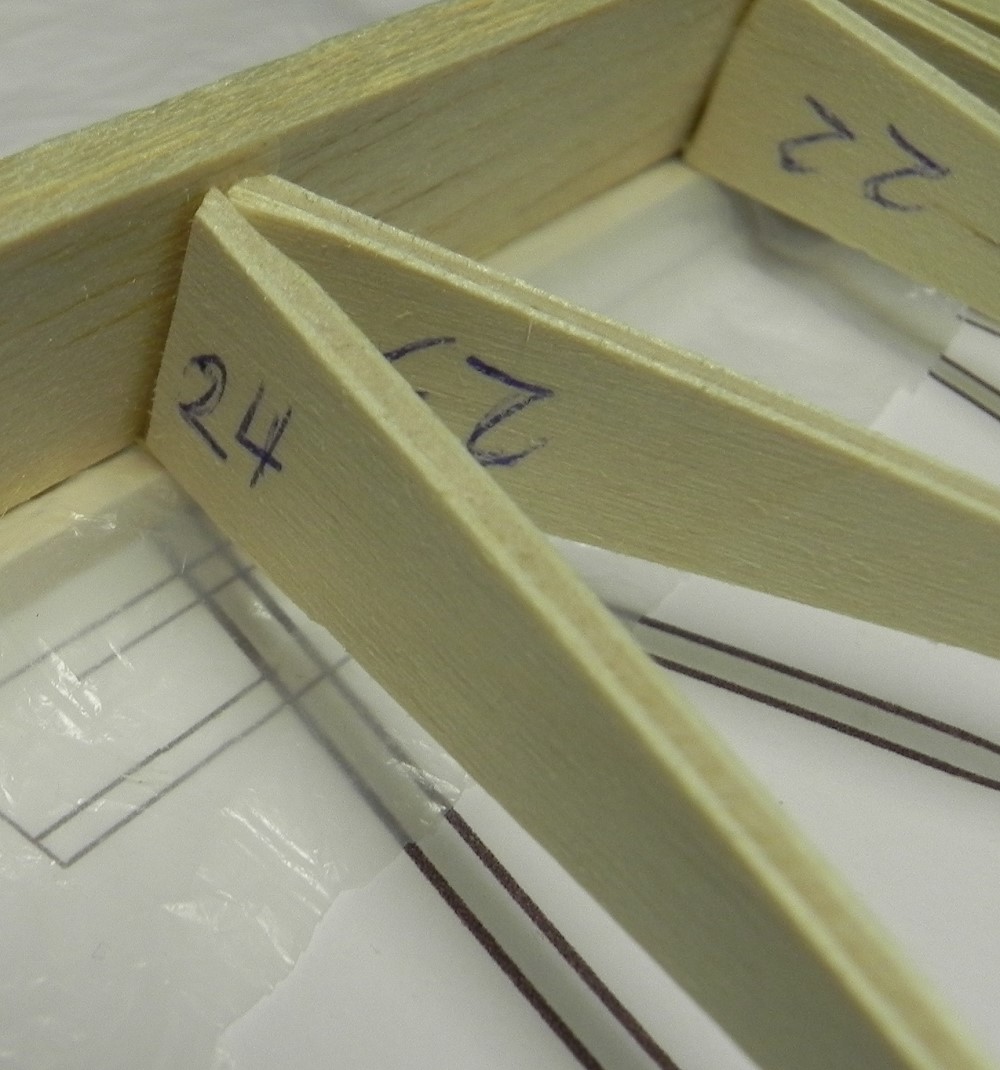

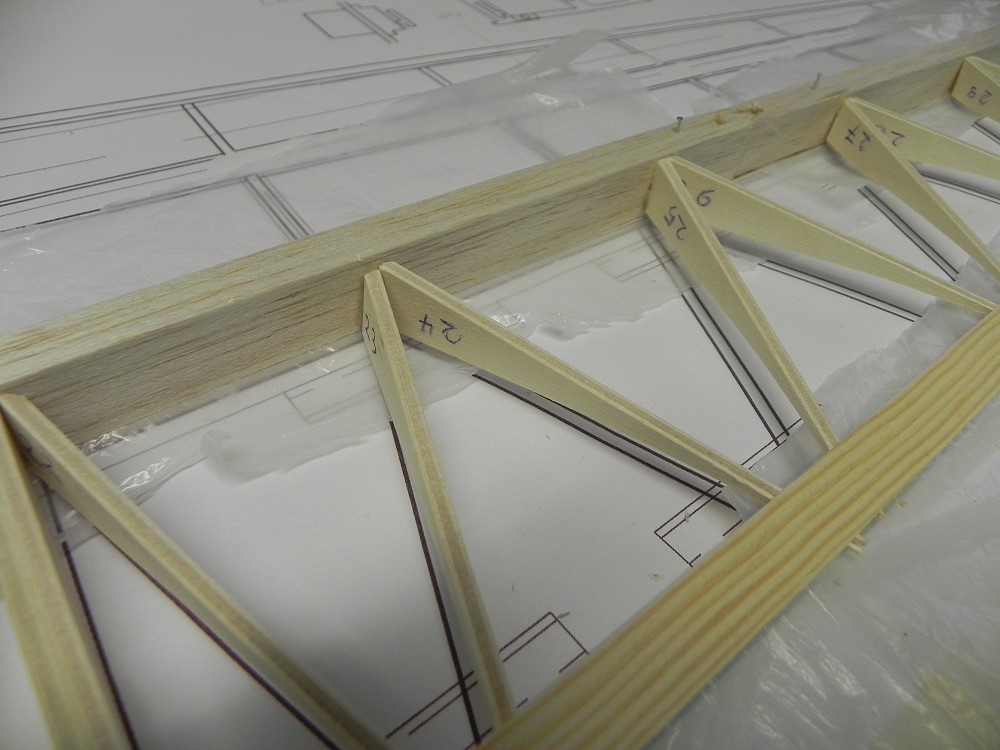

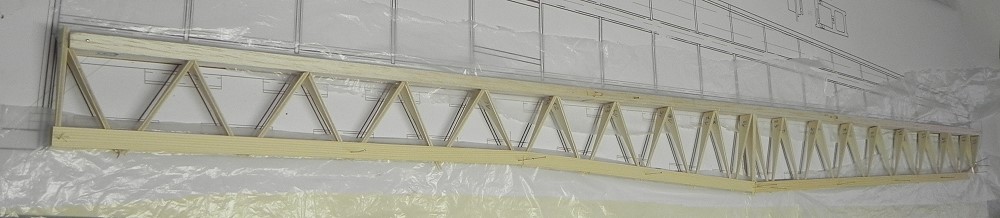

Die Qu.-Rippen werden stumpf an eine Balsaleiste angeklebt. | |
 |
Ich habe hier zwar eine 10mm Leiste genommen, die aber
dann auf 5mm runtergehobelt. Darauf kommt dann ein Bowdenzugrohr (3mm) als Scharnier und ein 2mm Balsabrett als Abdeckung. Dann ist alles wieder 10mm dick. |
|
 |

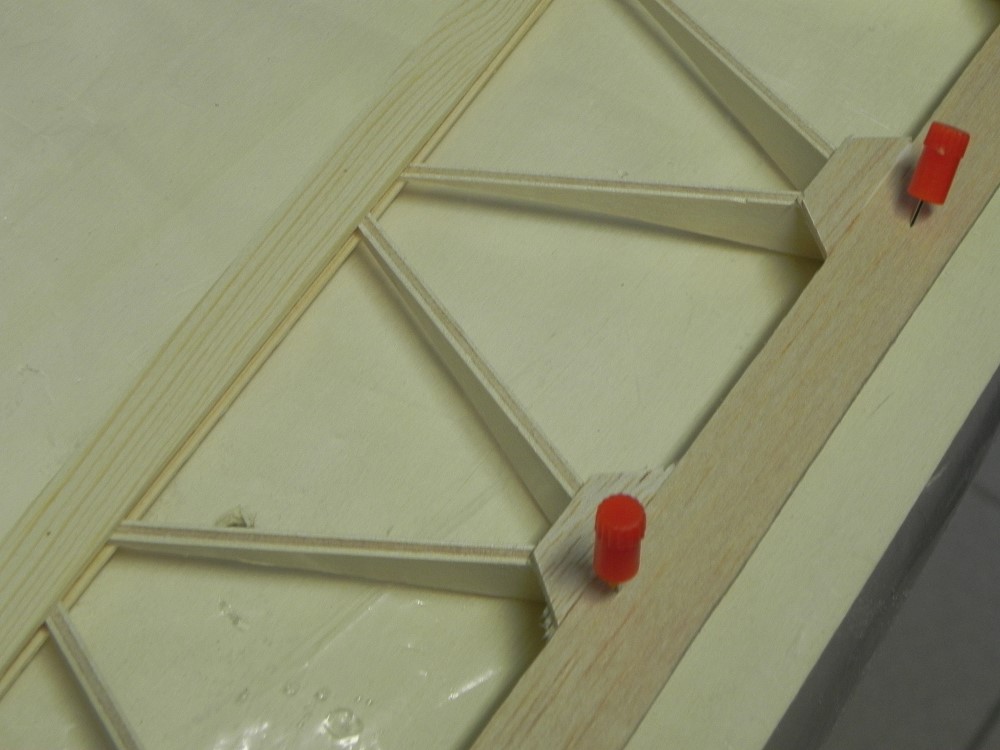

Beim 2. Querruder habe ich gleich eine 5mm Balsaleiste genommen. Die Unterlegeleiste habe ich ca. 2mm vorstehen lassen. So konnte ich die Rippen gleichmäßig auflegen. | |
 |

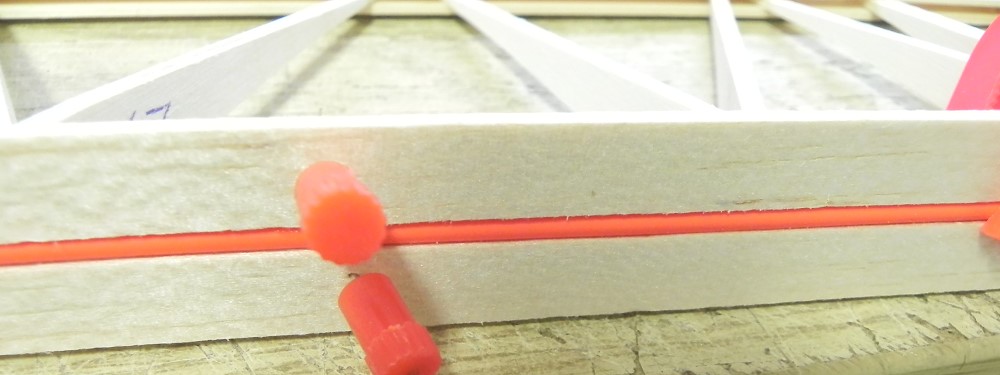

Scharnier: ein Bowdenzugrohr zwischen 3mm Balsa ... | |
 |

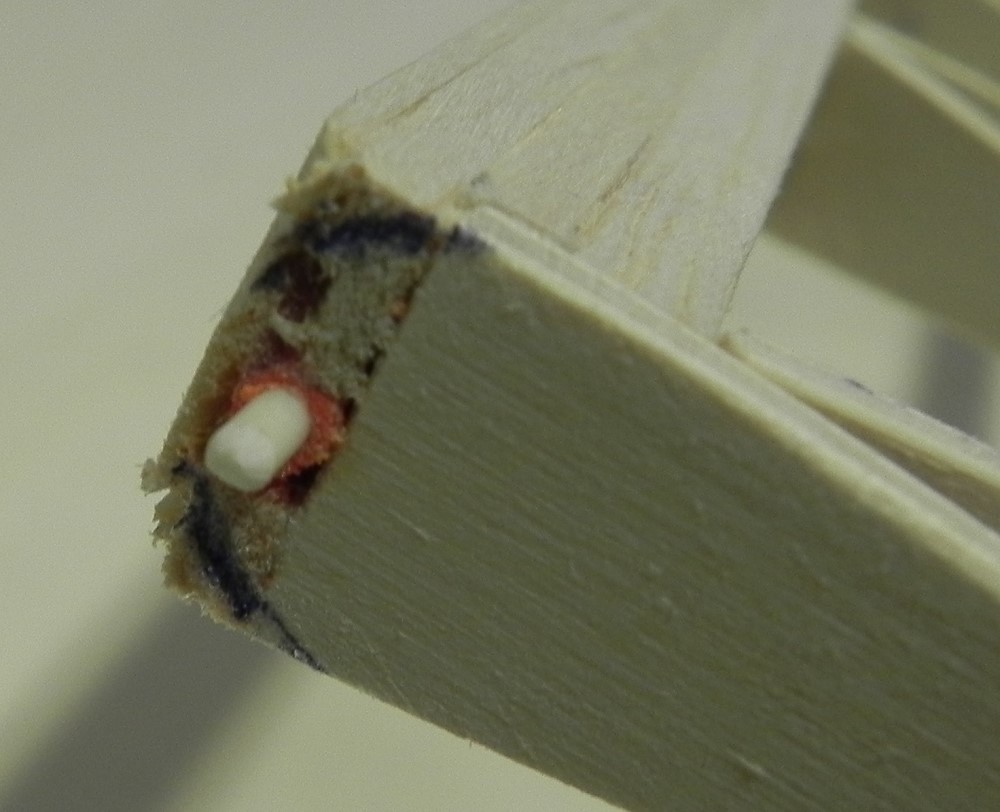

... mit 2mm Balsa abgedeckt. Das Ganze wird dann rund verschliffen. |
|
 |

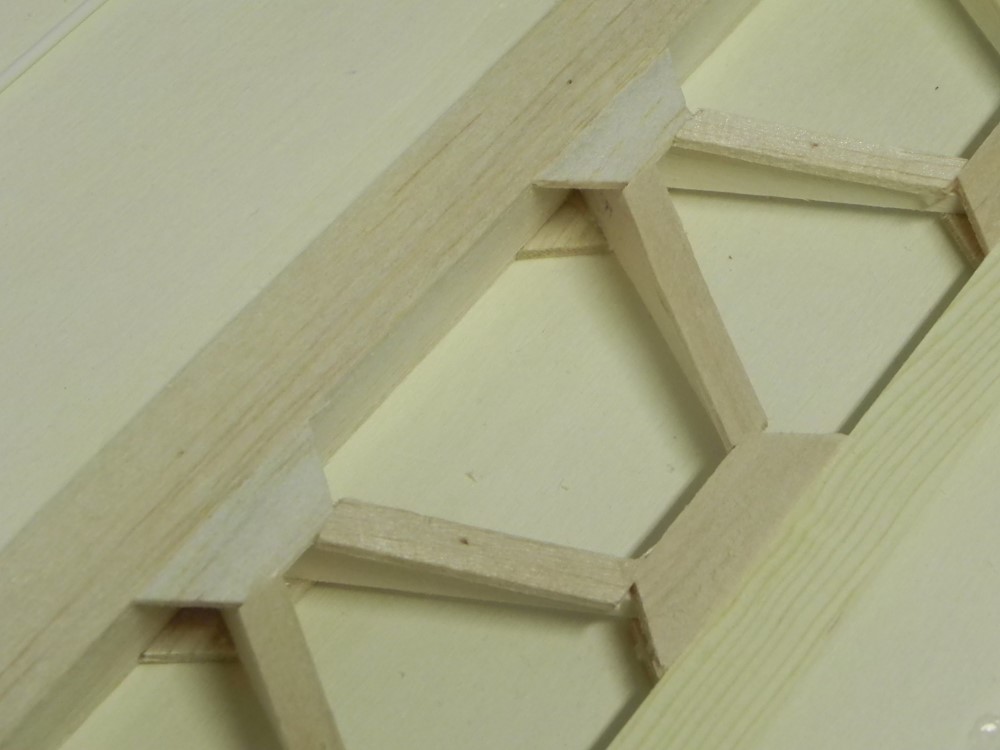

Die Ecken der Aufleimer mache ich wieder gerade, wie beim Flügel. | |
 |
||
 |
Alle Ecken und Aufleimer sind auf der Unterseite des Querruders aufgeklebt. | |
 |

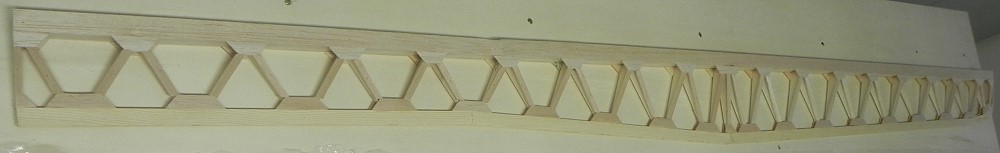

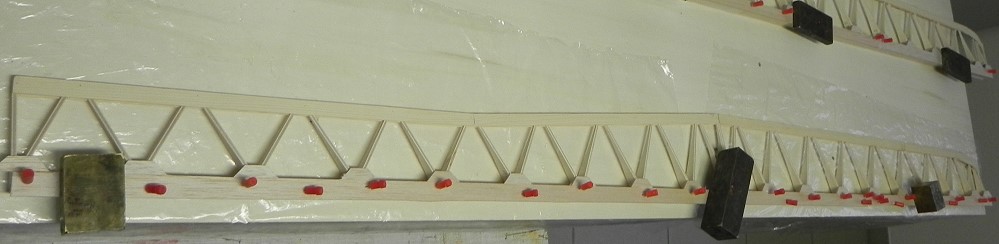

Eine Arbeit für einen, der Vater und Mutter erschlagen
hat! Und es sind 2 Querruder mit jeweils 2 Seiten! |
|
 |

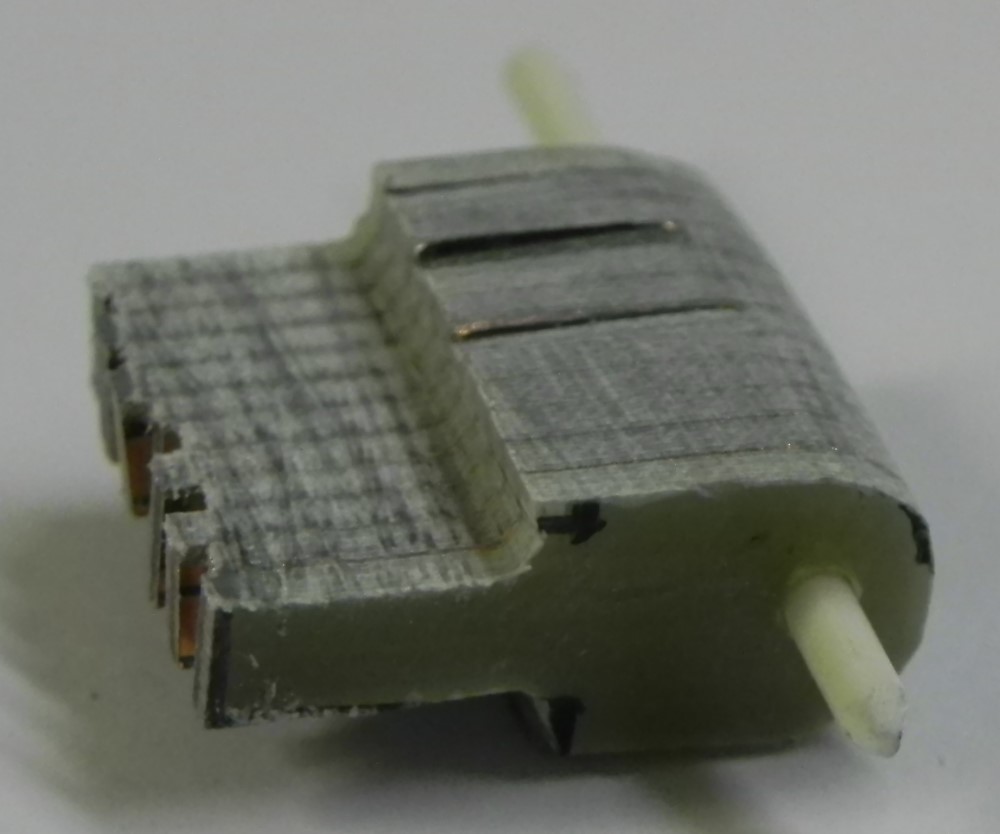

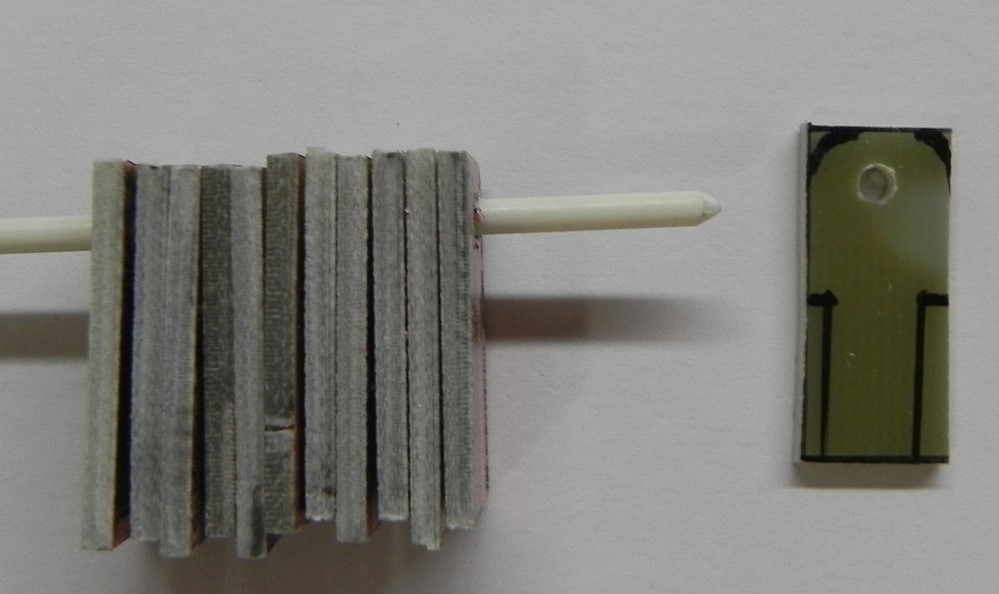

Scharniere aus GfK, ich brauche 12 Stück für beide Querruder. | |
 |
Ein 2mm Glasfaserstab dient als Achse. | |
 |

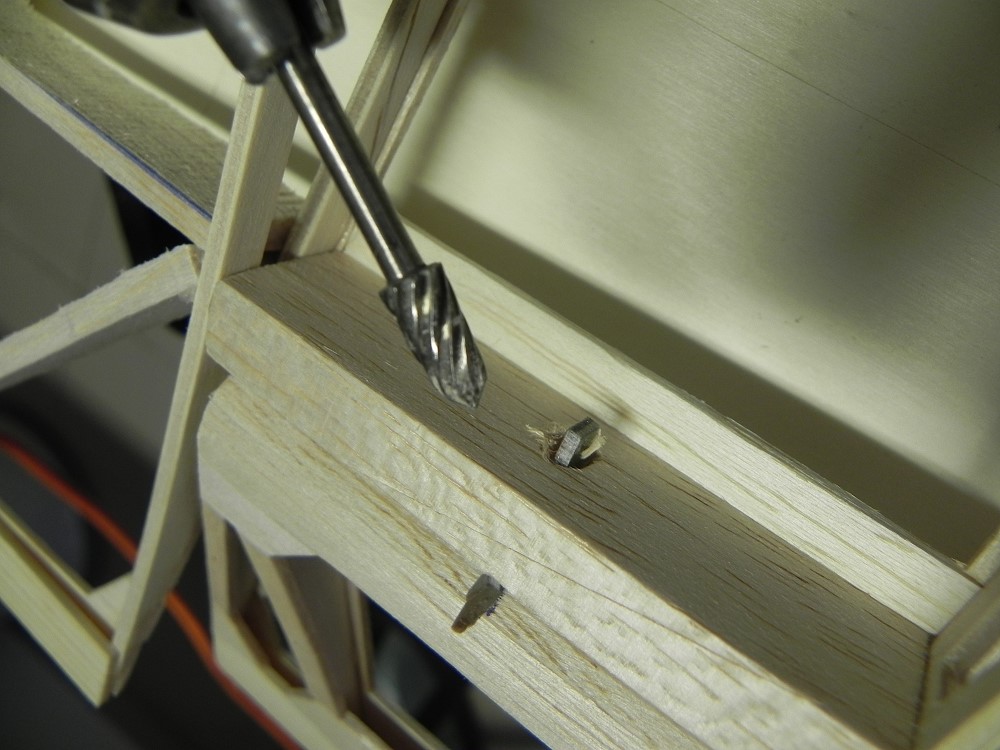

Die Scharniere werden durch Schlitze gesteckt, die ich hinten mit einem Fräser trichterförmig erweitert habe. So hat das Harz eine Angriffsfläche. | |
 |

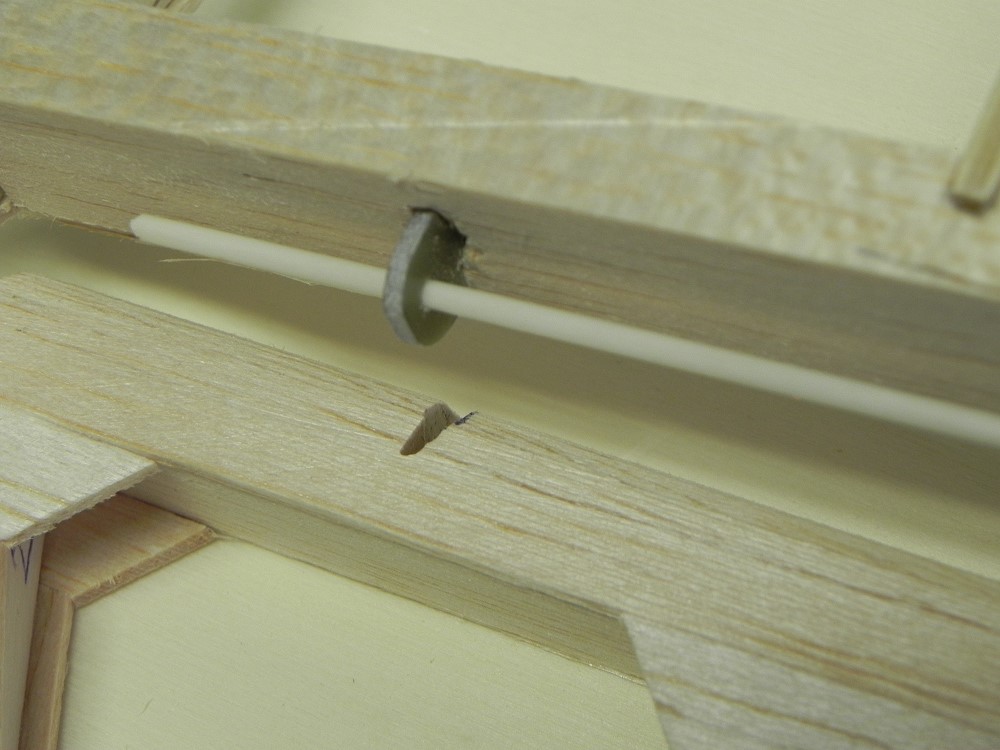

Die Scharniere mit der 2mm GfK-Achse. | |
 |

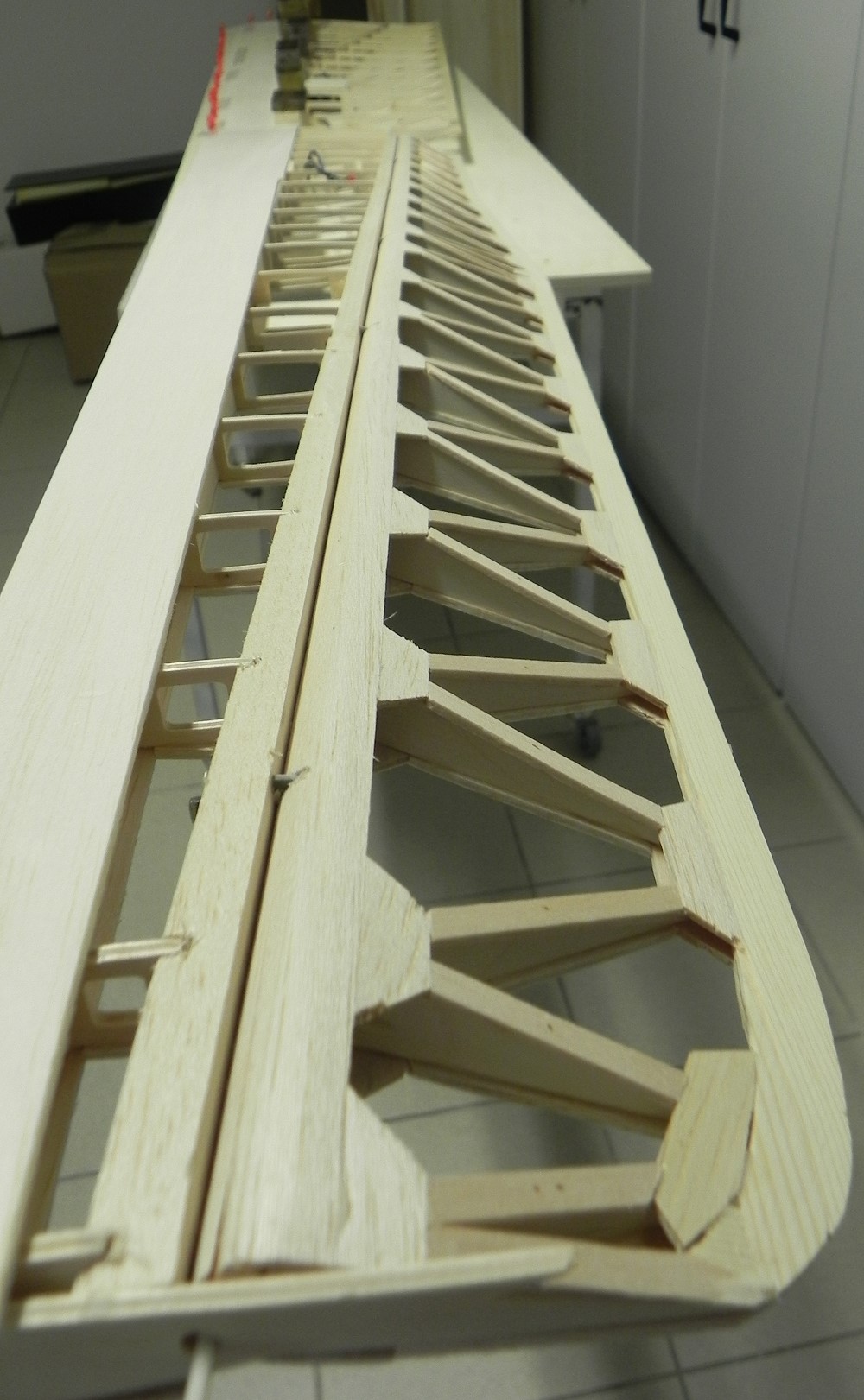

So ist das Querruder abnehmbar. | |
