PWS 101



Die Kufe







zum Vergrößern auf die Bilder klicken

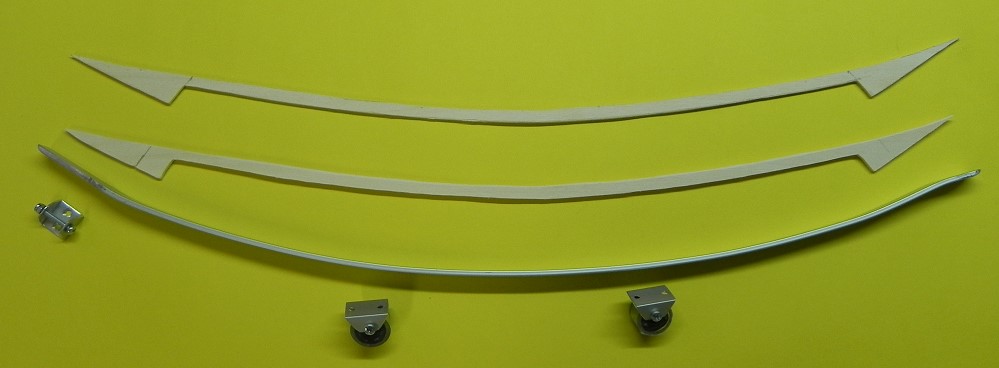

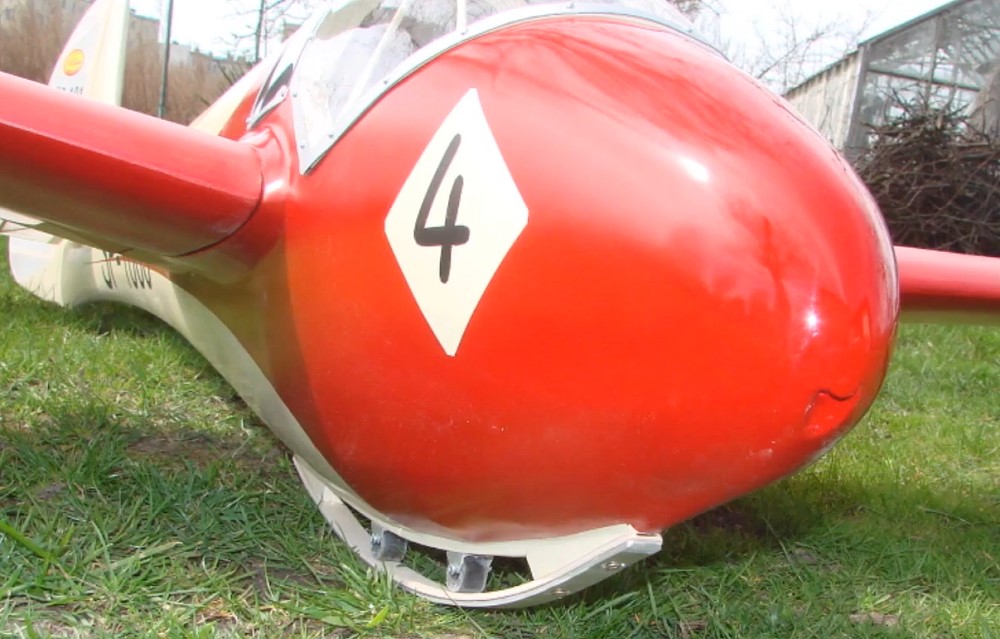

So wird die Kufe von Oldgliders angeboten.
Geht auch zum nachträglichen Einbau, so wie bei mir.

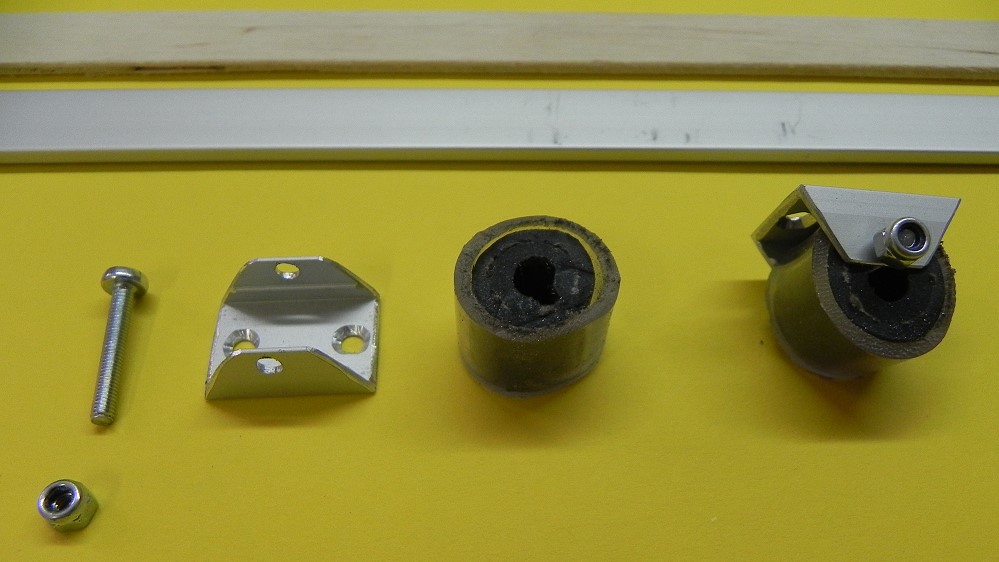

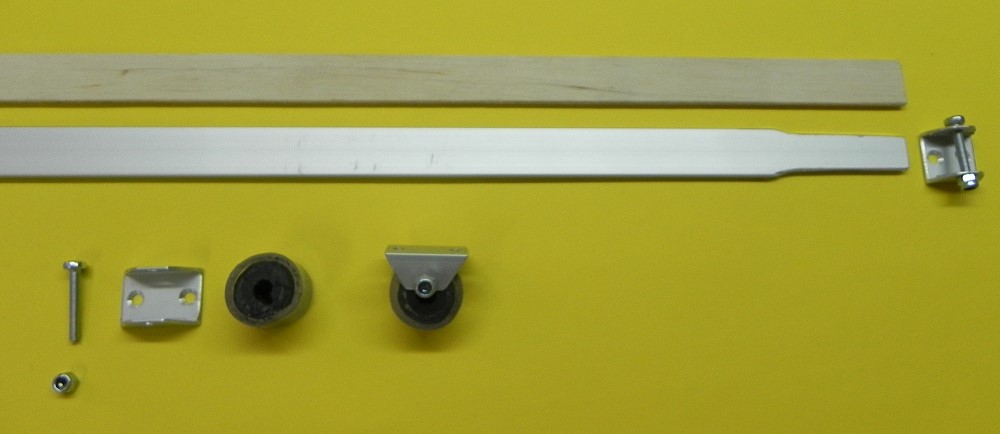

Die Kufe besteht aus Alu und SpH mit 2 Puffern aus Schläuchen und einer Führung am Ende. Dafür wurde das Ende etwas in der Breite reduziert.
Die Schlauchstücke: innen schwarzer Gummi, außen durchsichtiger Gummi; eine Schraube hält das Ganze in dem U-Profil.

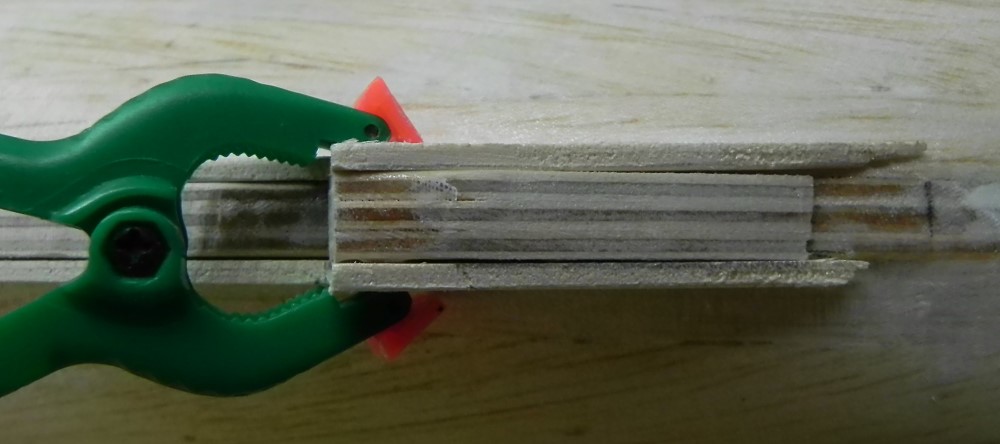

Da die U-Profile 16mm breit sind, mußte ich die alte Kufe um 6mm (auf jeder Seite 3mm SpH) verbreitern.

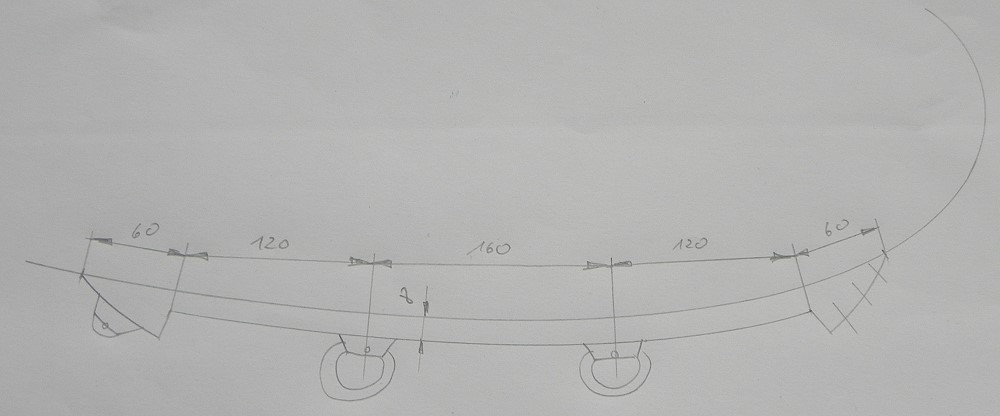

Hier eine Handskizze der Maße.

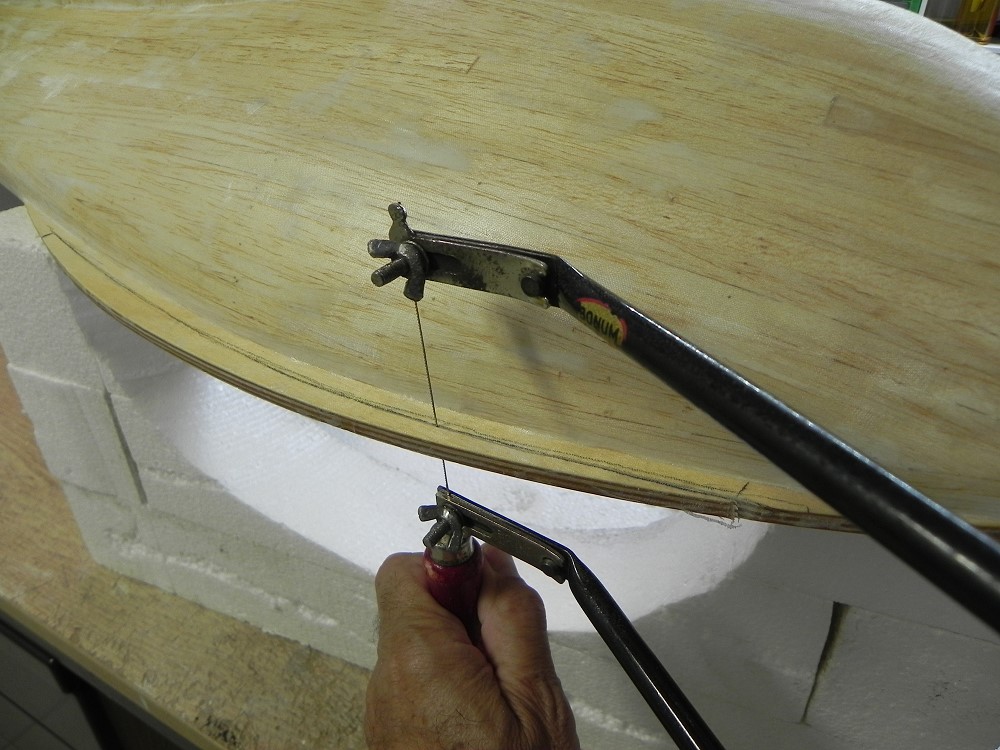

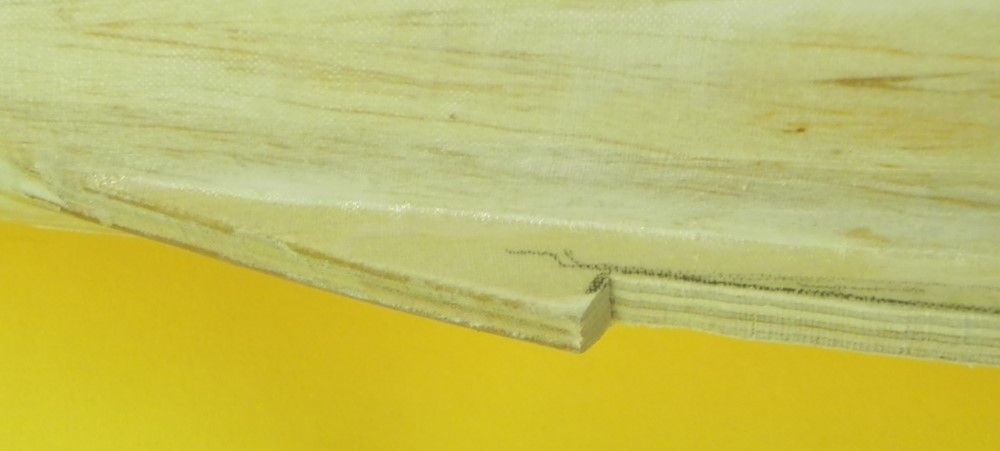

Die alte Kufe wird bis auf ein 8mm breites Stück herausgetrennt. Da hat sich meine abgewinkelte Laubsäge bewährt, mit der ich sonst Querruder aussäge.

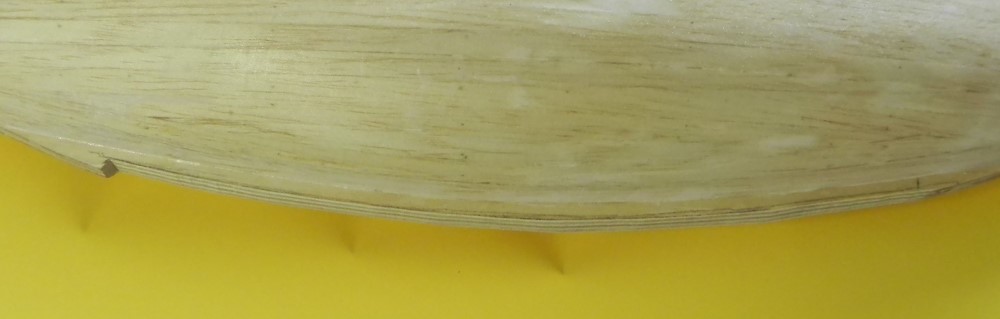

Kufenkontur ...
... nach dem ...
... aussägen.

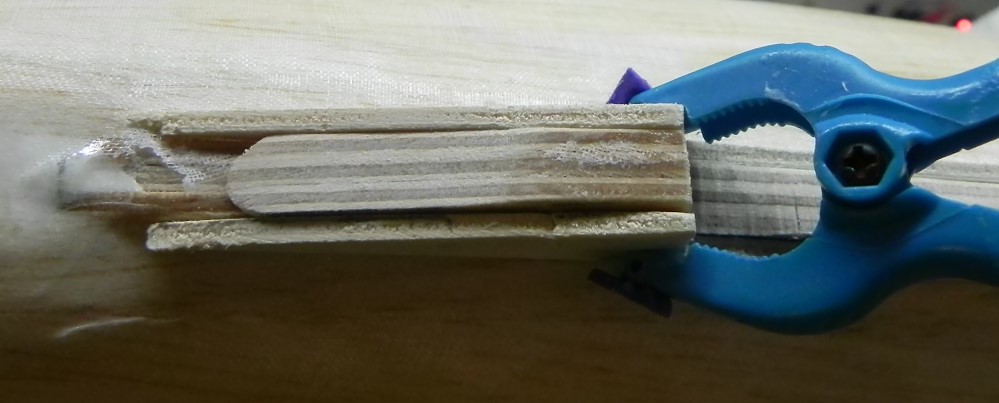

Aus den alten Kufenresten habe ich Füllstücke gemacht, die dann die schräge Auflage für die Alukufe bilden.

Hinten
Vorne

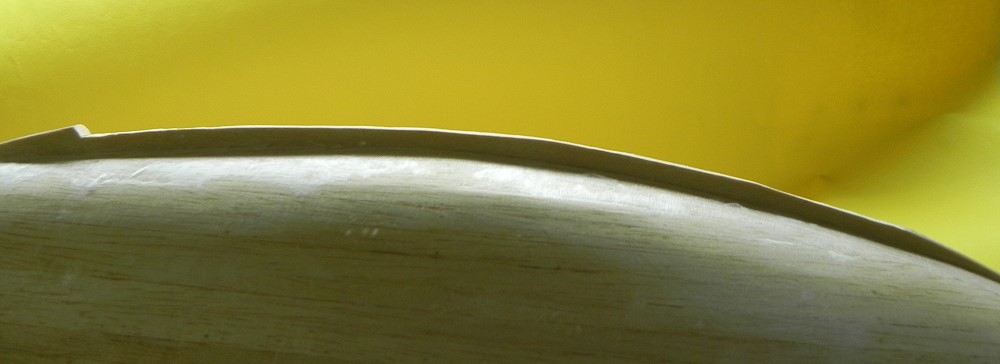

Die Konturen sind verschliffen.

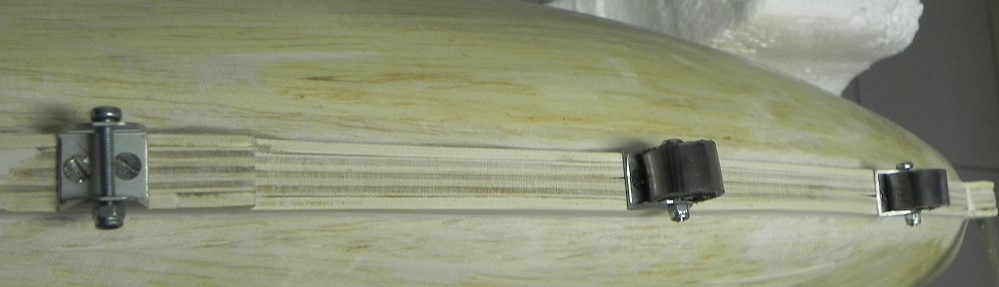

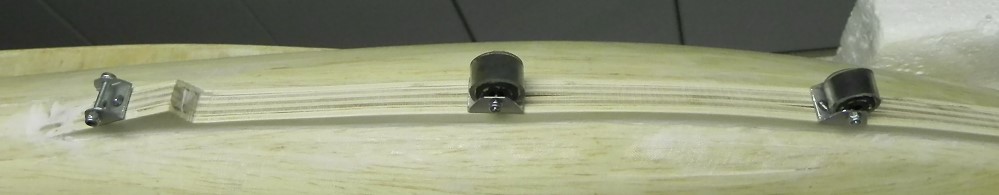

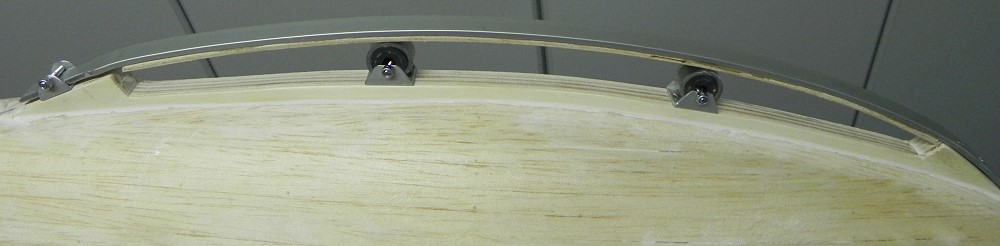

Die beiden Rollen aus Schlauchstücken und die Führung am Ende sind aufgeschraubt.

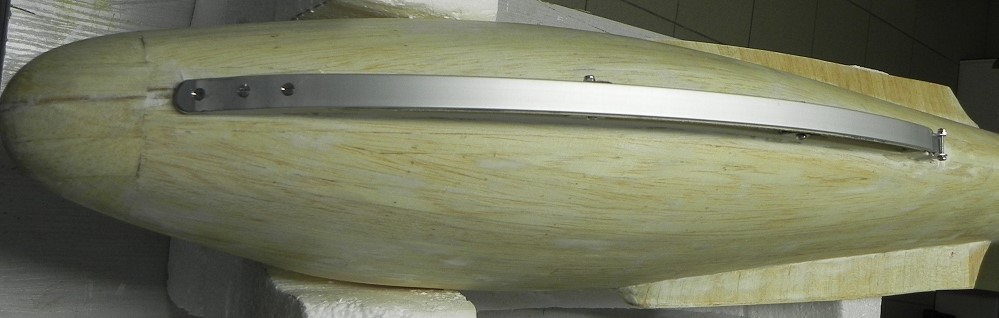

Vorne habe ich die Kufe mit 3 Schrauben befestigt.
Unter das Aluprofil ist noch der SpH-Streifen geklebt.

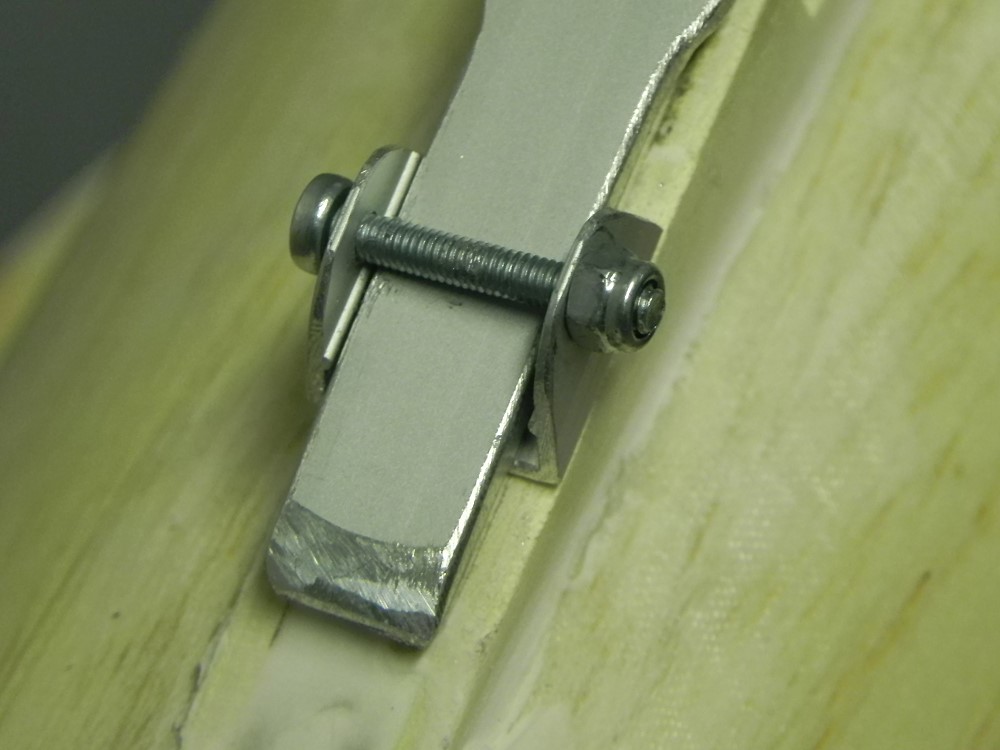

Am Ende kann die Kufe durchfedern und sich in Längsrichtung bewegen.

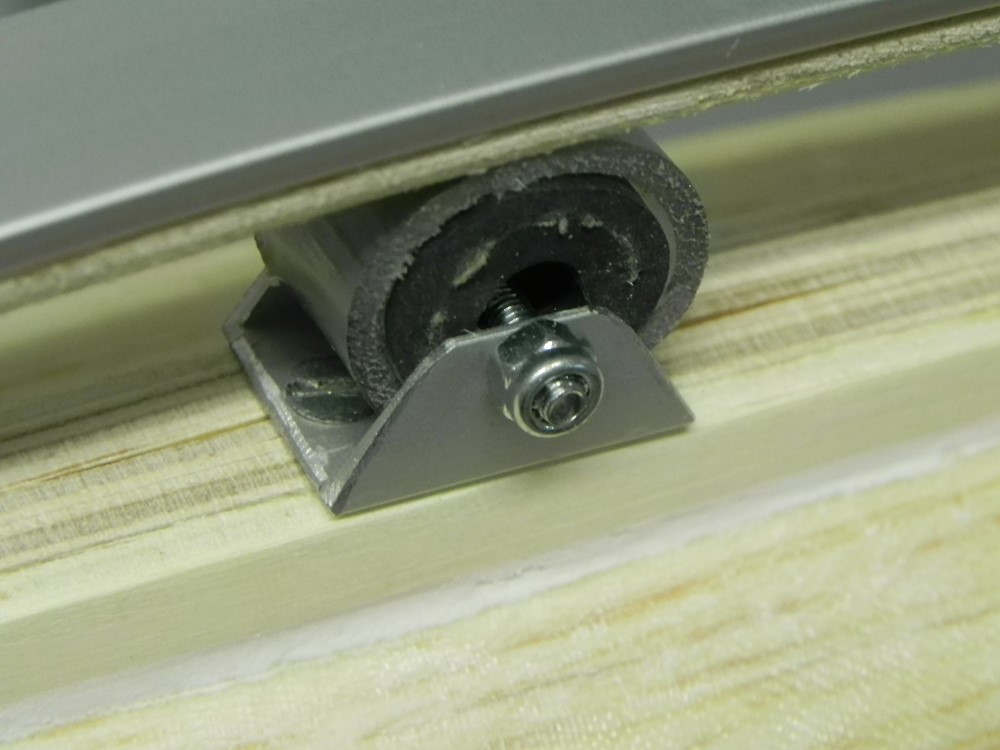

So sehen die Schlauchpuffer aus.

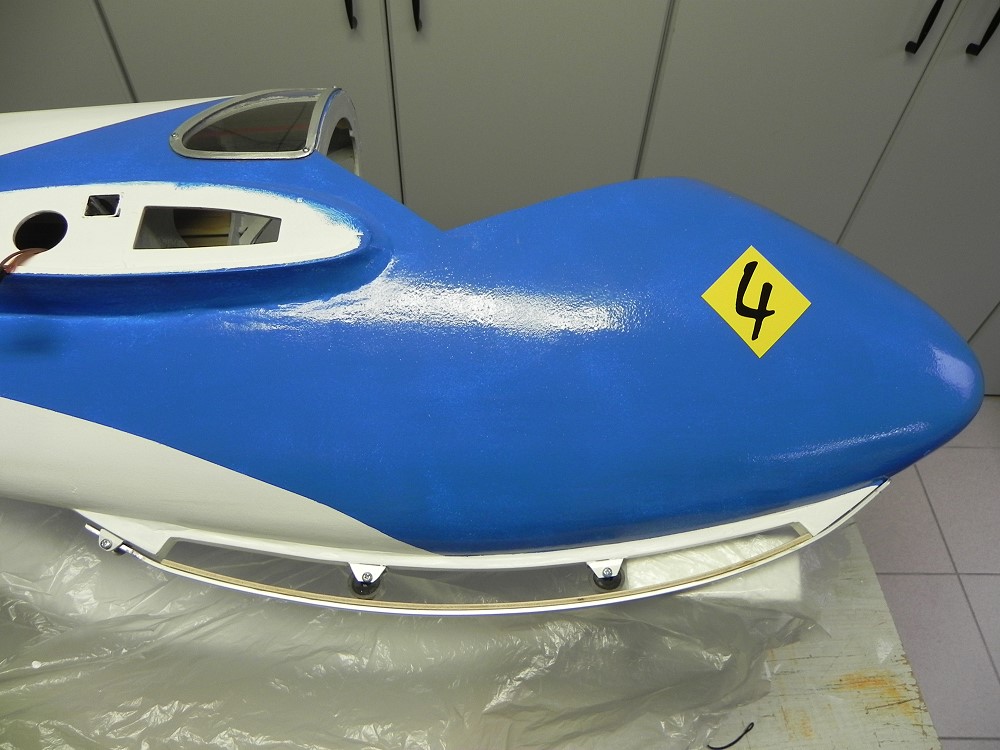

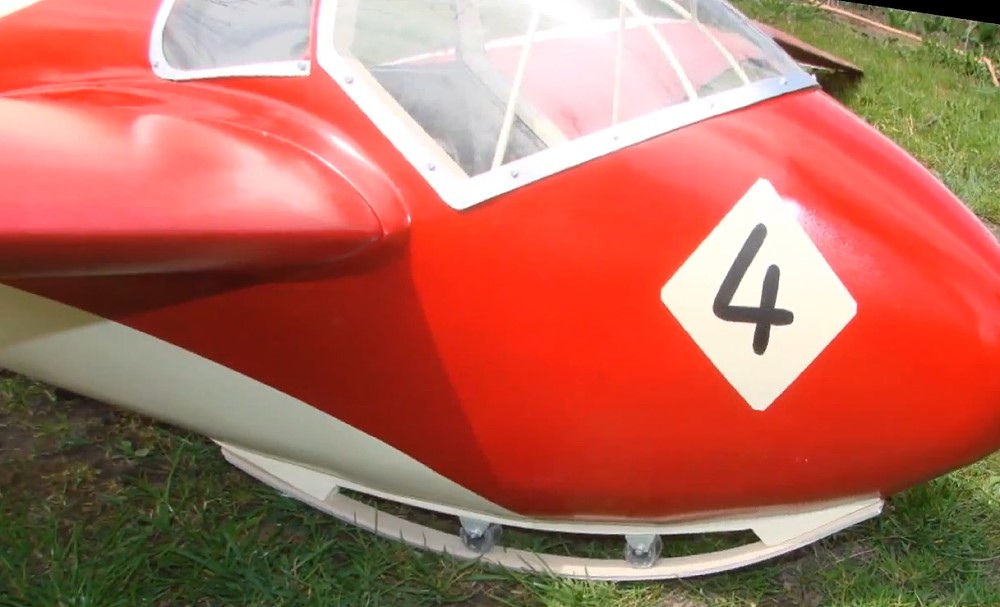

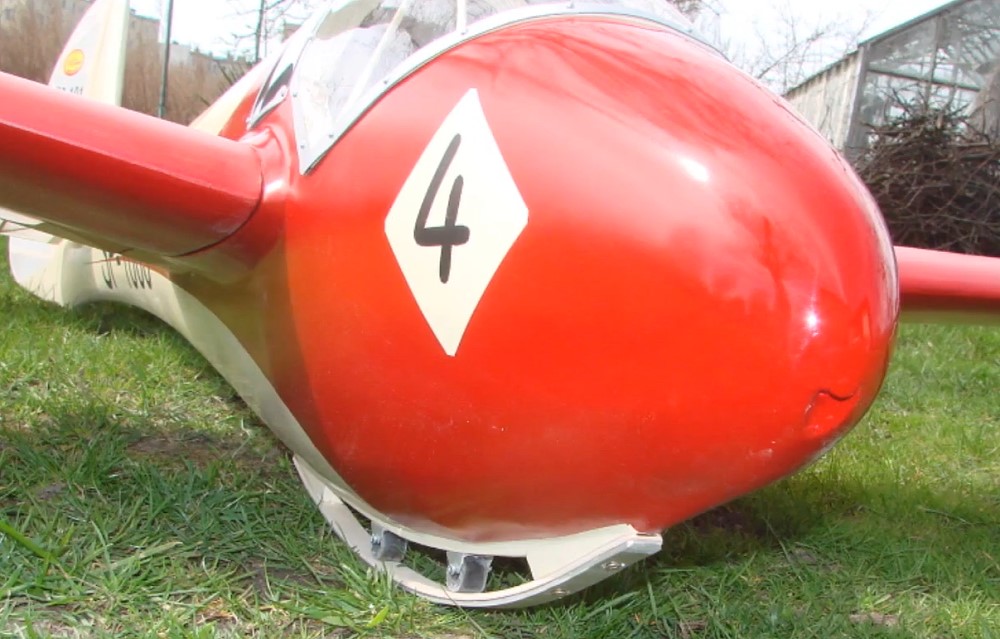

Kufe fertig.
