PWS 101 |
|||
|
Kabinenhaube |
|||
|
|
|||
|
zum Vergrößern auf die Bilder klicken |
|||
|
|
|||
 |

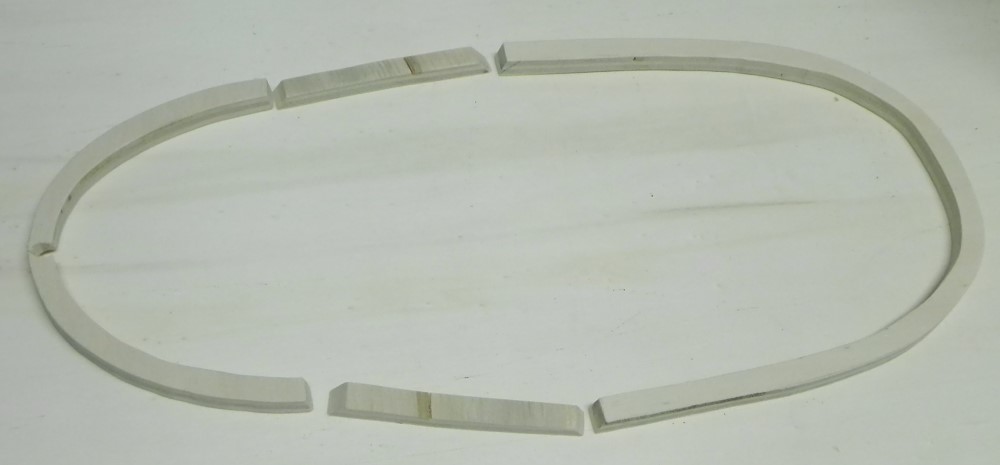

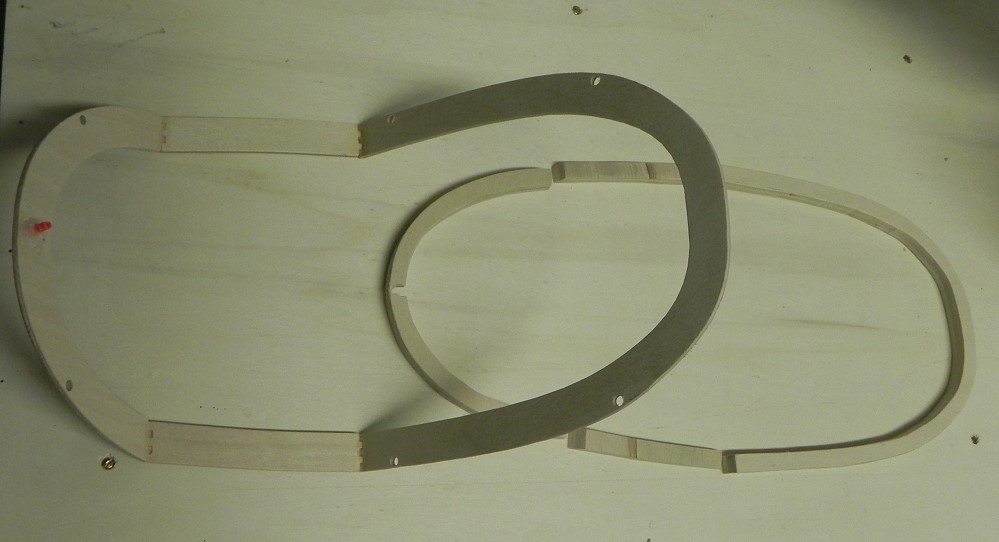

Der Haubenrahmen. | ||
 |
Aus 10mm SpH habe ich 10mm breite Rahmenverstärkungen gemacht. | ||
 |

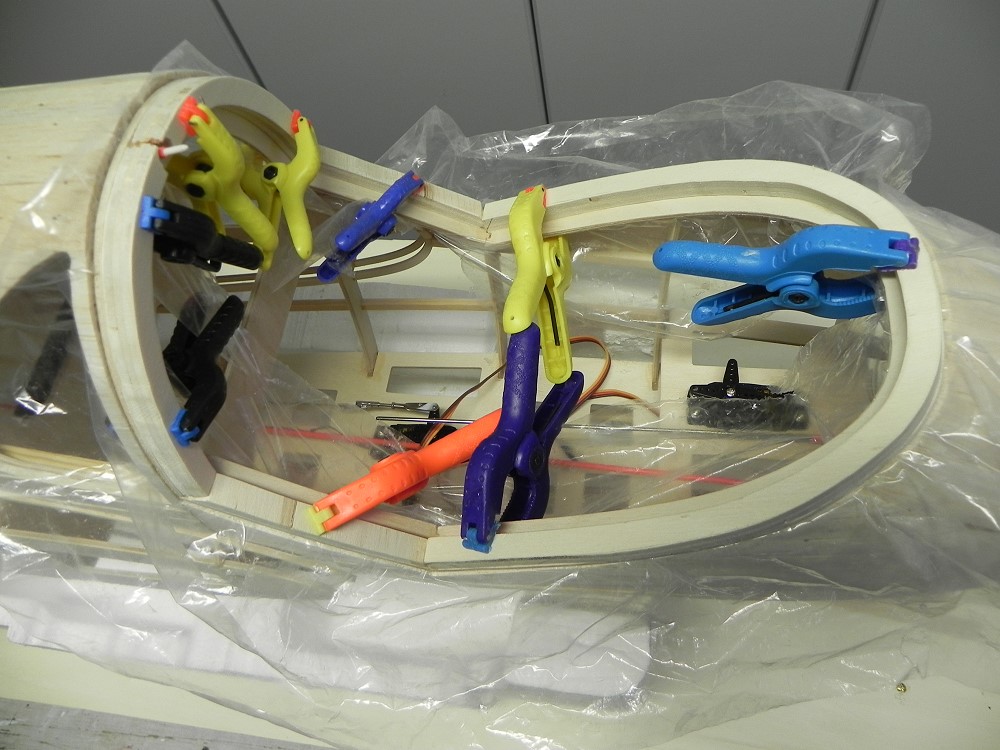

Diese Verstärkungen sind jetzt auf den Rahmen geklebt. Der Haubenverschluß besteht aus einem Bowdenzugrohr und einer 2mm GfK-Stange, die unter dem rechten Flächenanschluß enden. |
||
 |

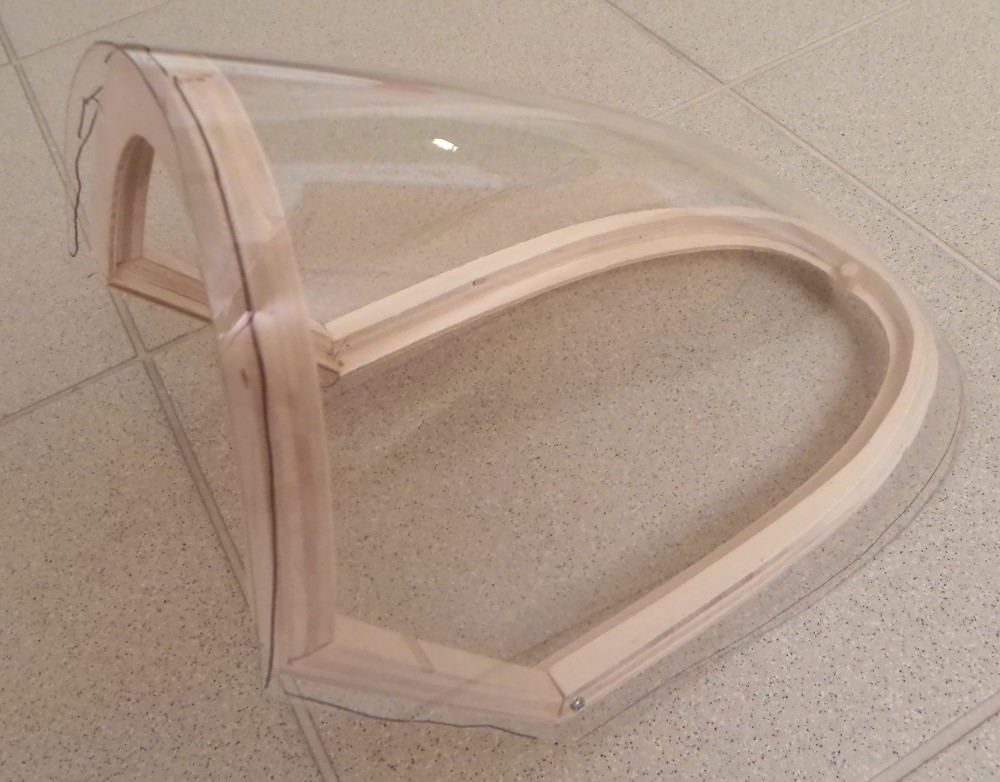

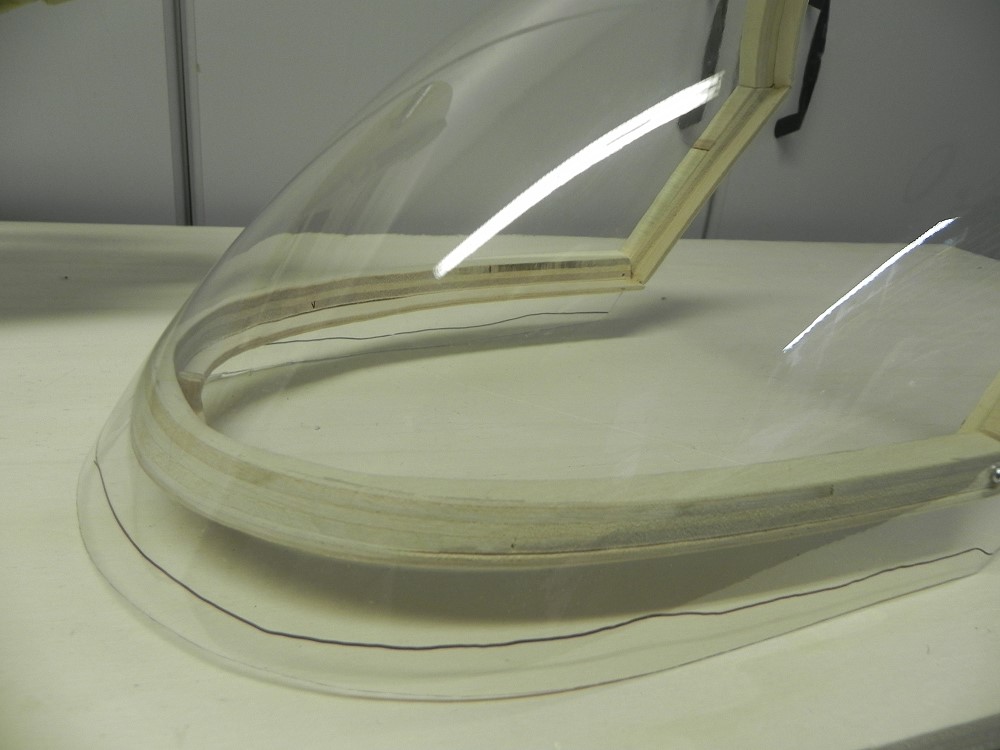

Haube auf dem Rahmen, noch nicht endgültig. | ||
 |
|||
 |

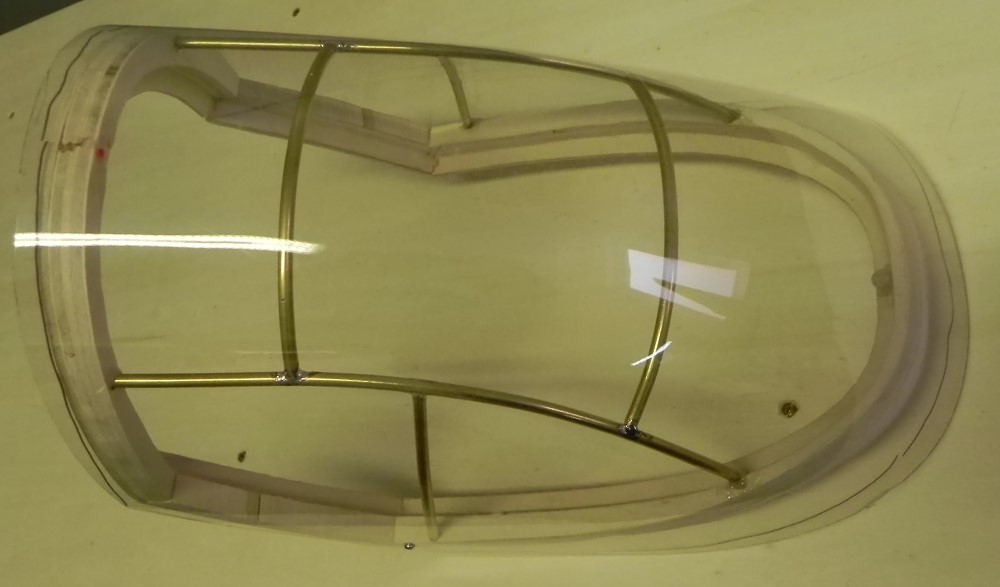

Aus 4mm Ms-Röhrchen habe ich das Haubengestell gelötet.
Allerdings liegt die Haube nicht auf den Röhrchen auf, das war mir zu
kompliziert. Man muß aufpassen, daß der Rahmen nicht durch die Röhrchen verzogen wird. |
||
 |

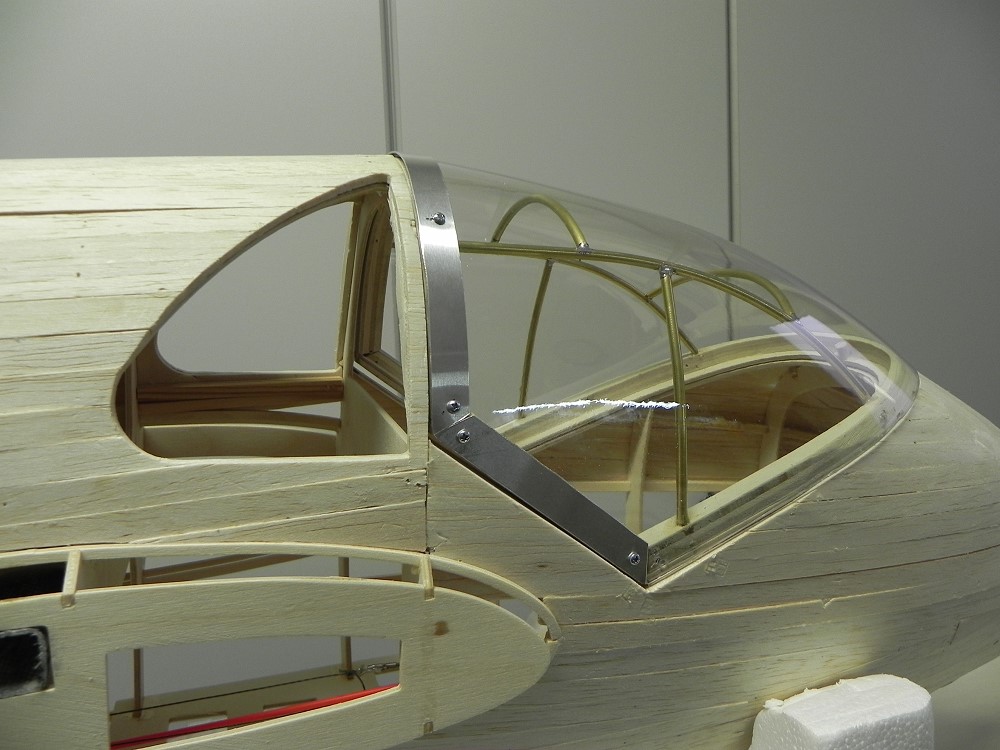

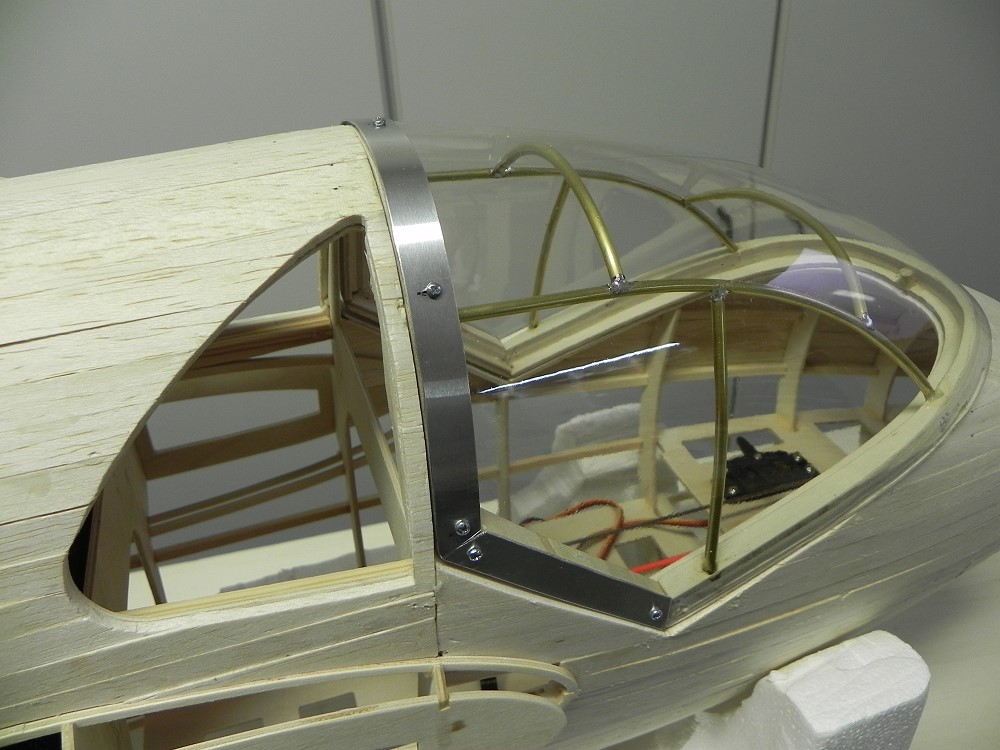

Die Haube habe ich mit einem Alu-Blechstreifen, 0,8mm dick, 13mm breit, mit Schrauben befestigt. | ||
 |
|||
 |

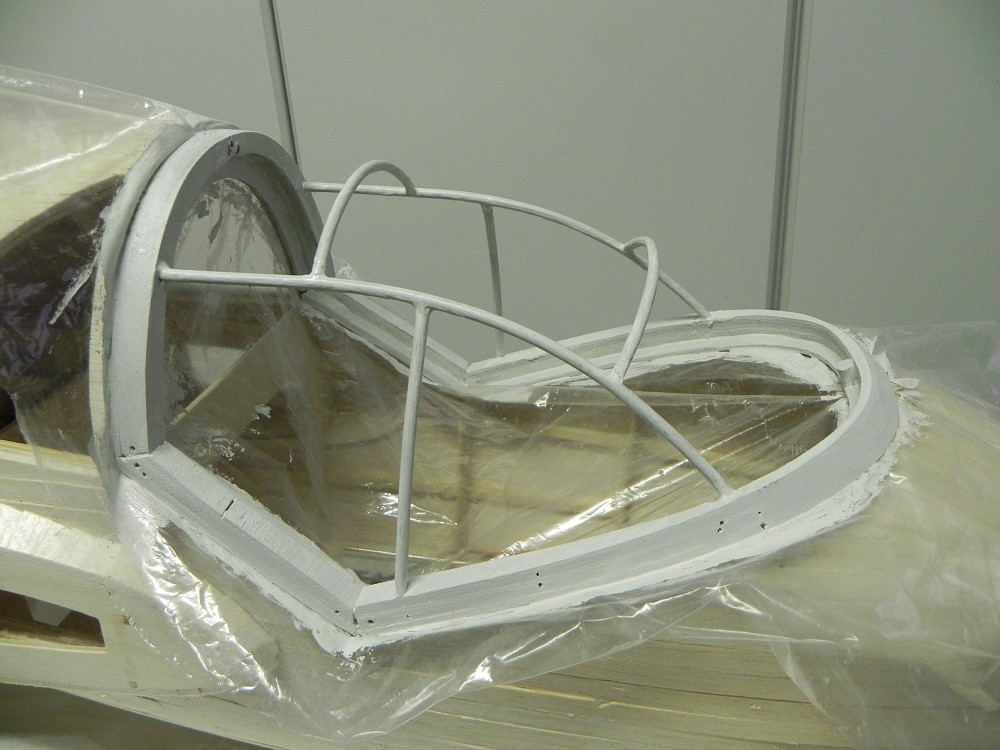

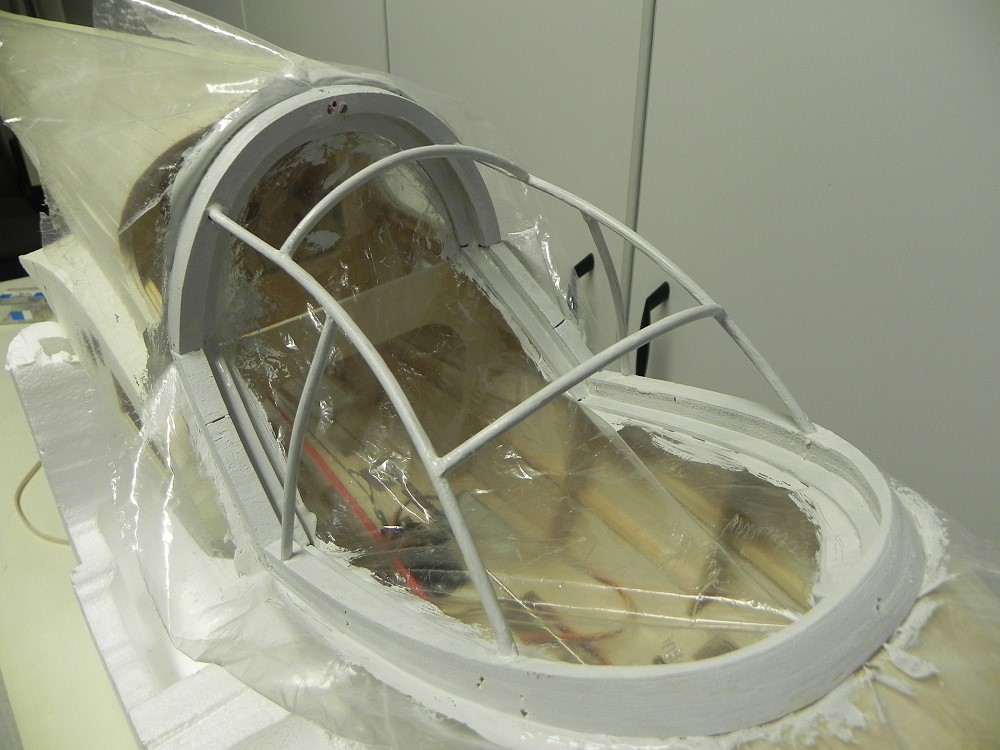

Den Rahmen habe ich lichtgrau gestrichen. Er soll ja schließlich zu meinen Schränken passen! |
||
 |
|||
 |

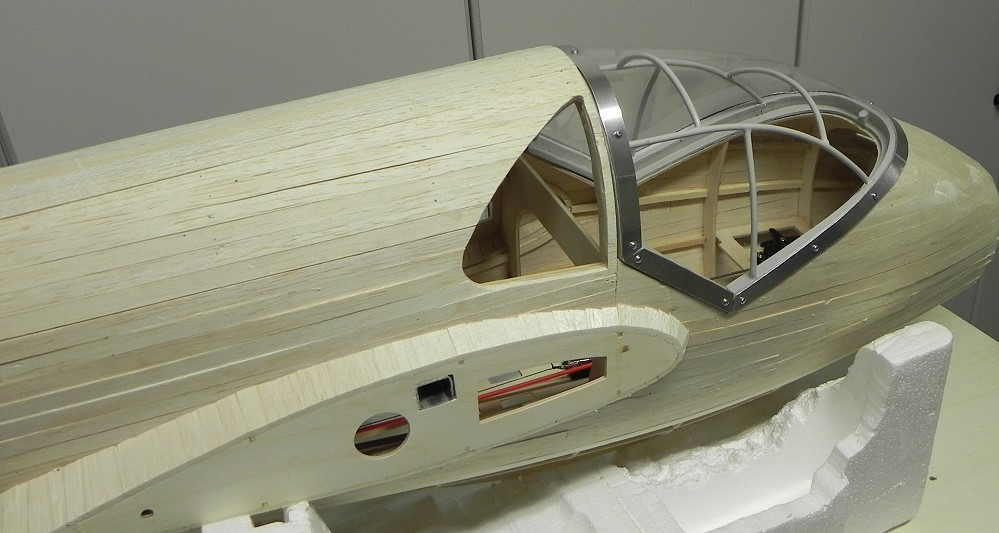

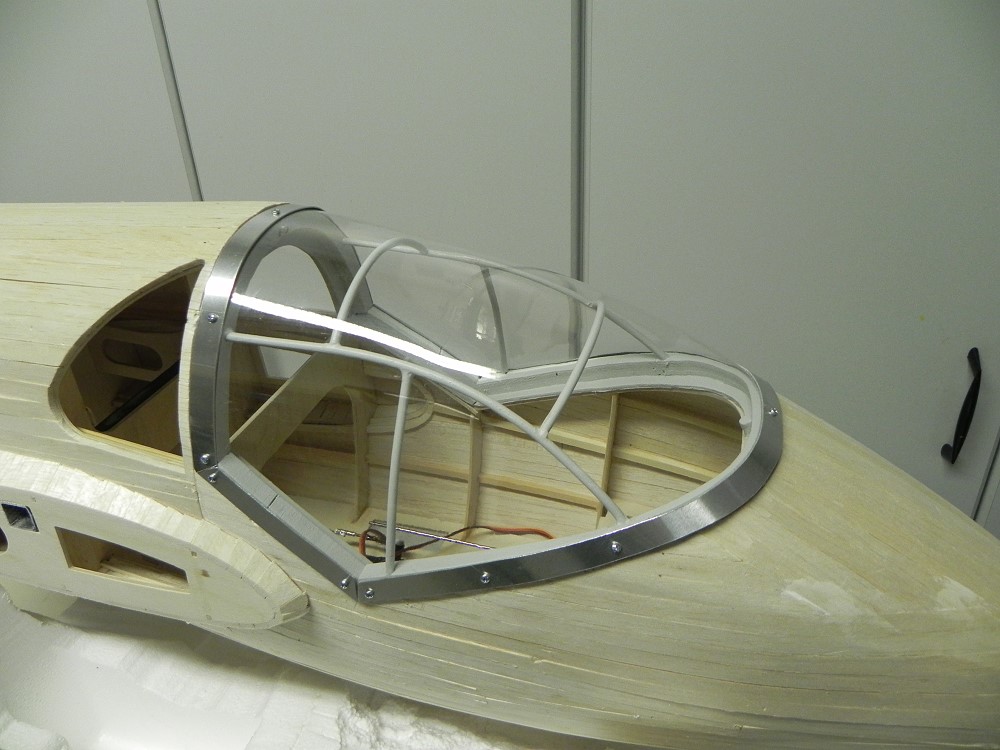

Die Alublechstreifen sind wieder dran. | ||
 |

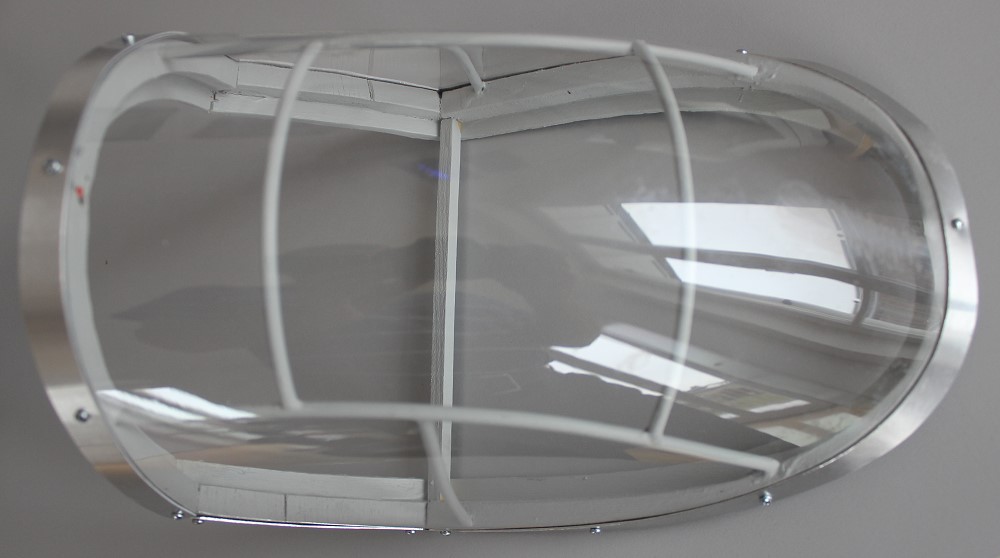

Schaut doch gut aus, oder? | ||
 |

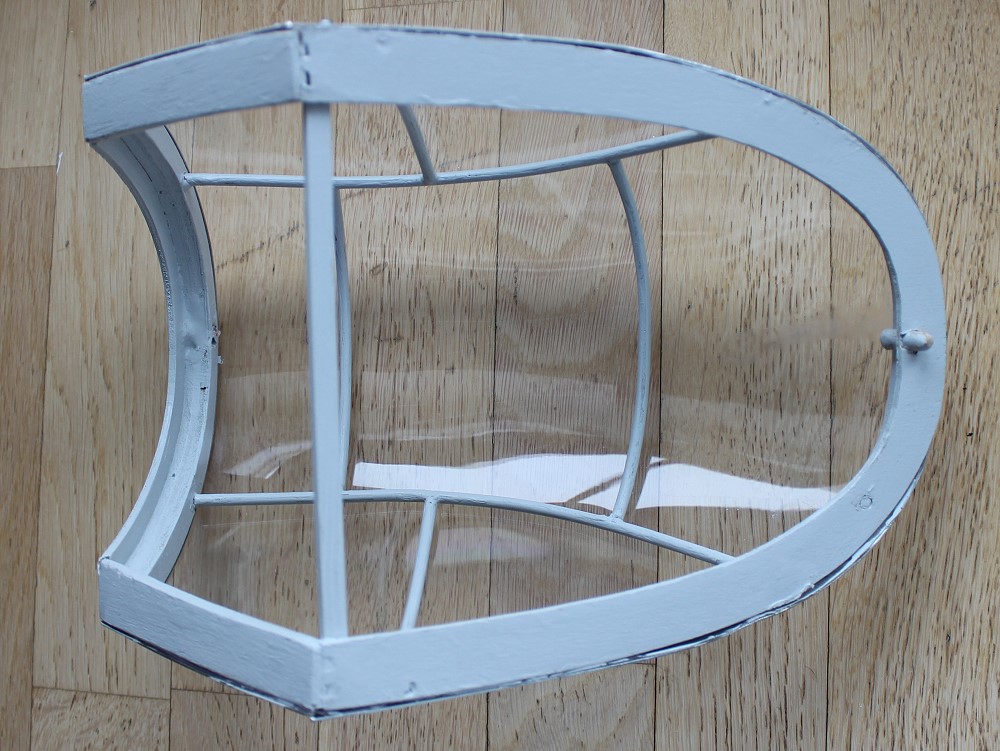

Leider war es unerläßlich, einen Quersteg in der Haube anzubringen. | ||
 |
Sonst hätte die Haube nie die Form gehalten. | ||
