PWS 101 |
|||
|
Höhenleitwerksbau |
|||
|
|
|||
|
zum Vergrößern auf die Bilder klicken |
|||
|
|
|||
|
|

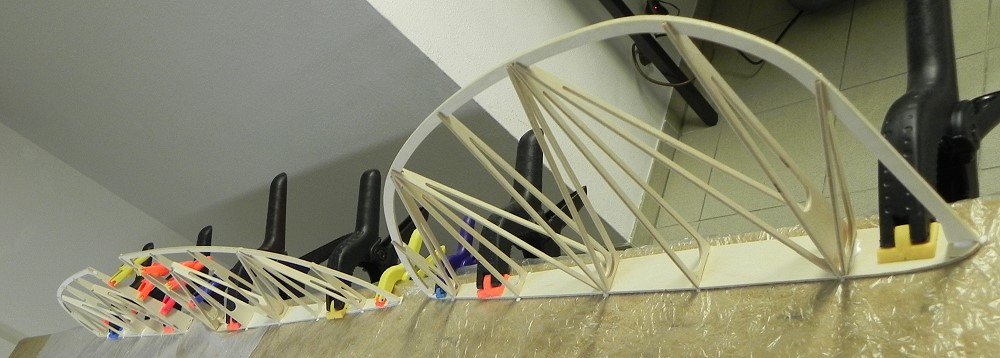

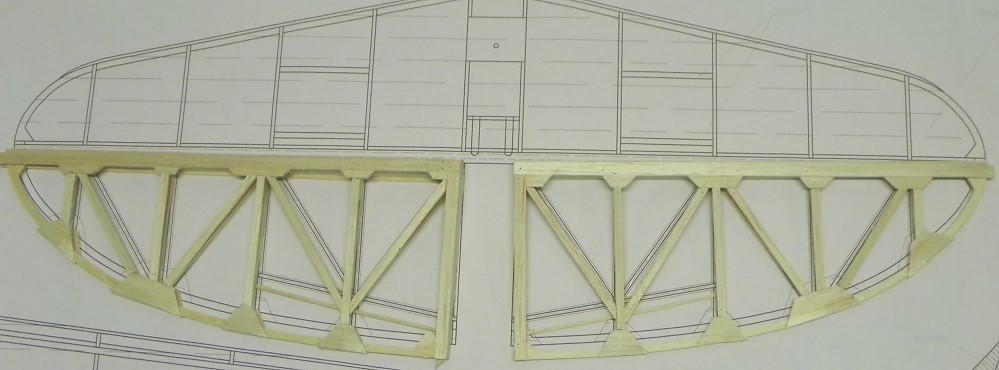

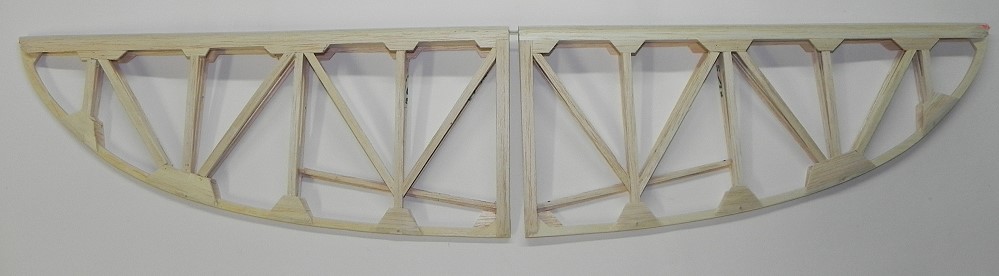

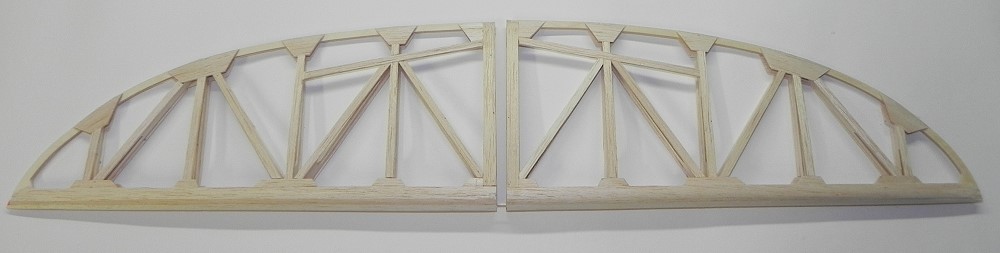

Das HLW (links) wird wie das SLW gebaut. | ||
 |

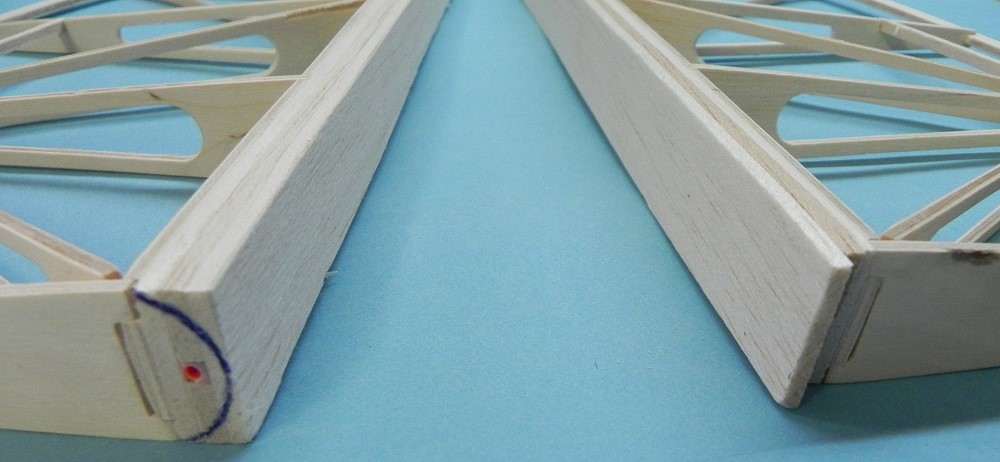

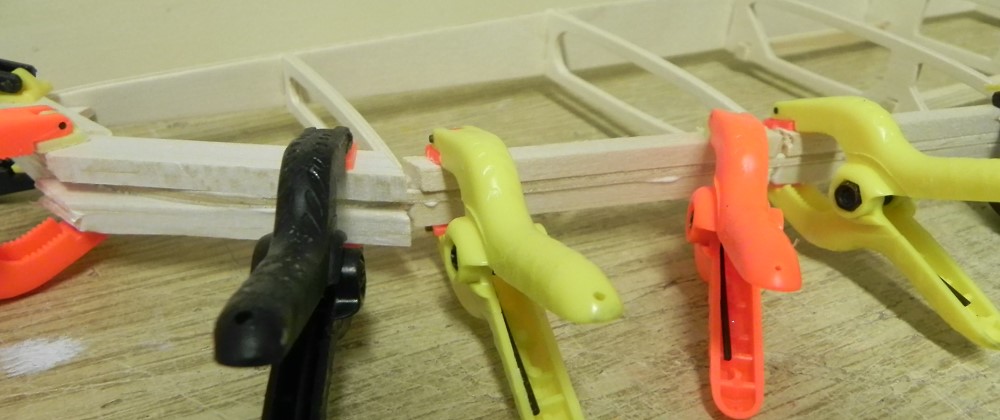

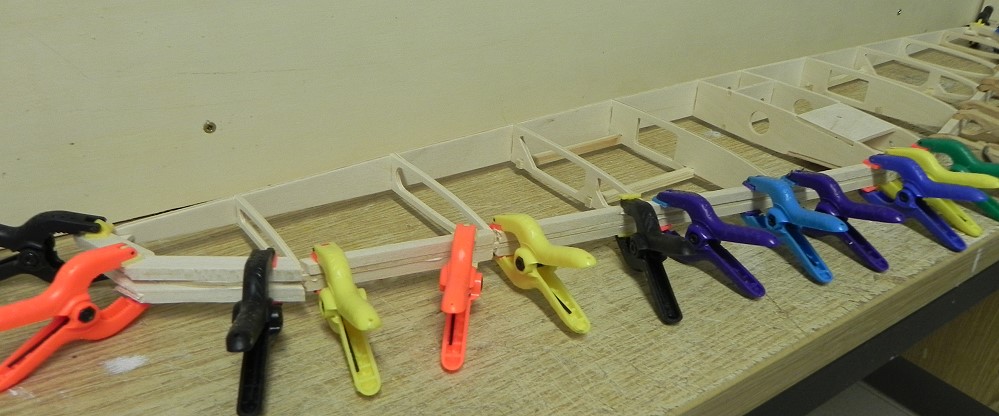

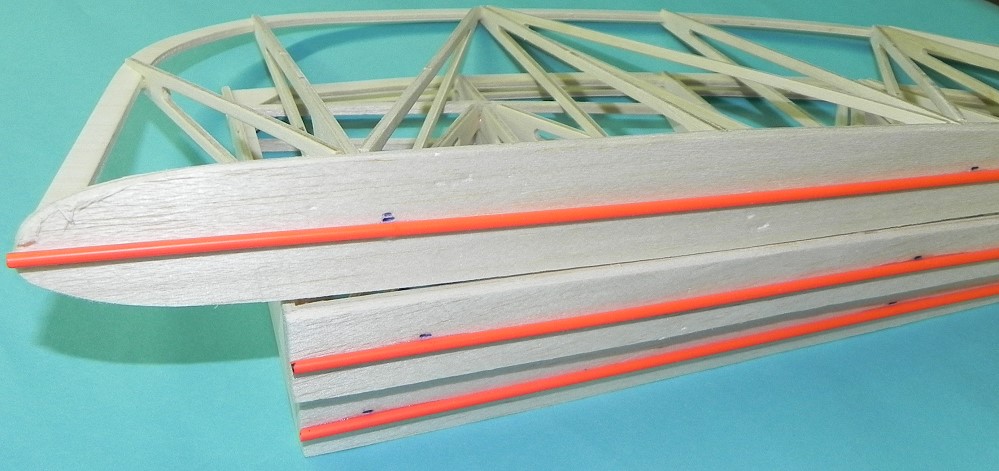

Scharniere: Zuerst habe ich ein 3mm Balsabrett auf die Ruderendleiste geklebt. Darauf kommt mittig ein Bowdenzugrohr. Dann wird rechts und links mit 3mm Balsa aufgefüttert und obendrauf kommt wieder 3mm Balsa. |
||
 |

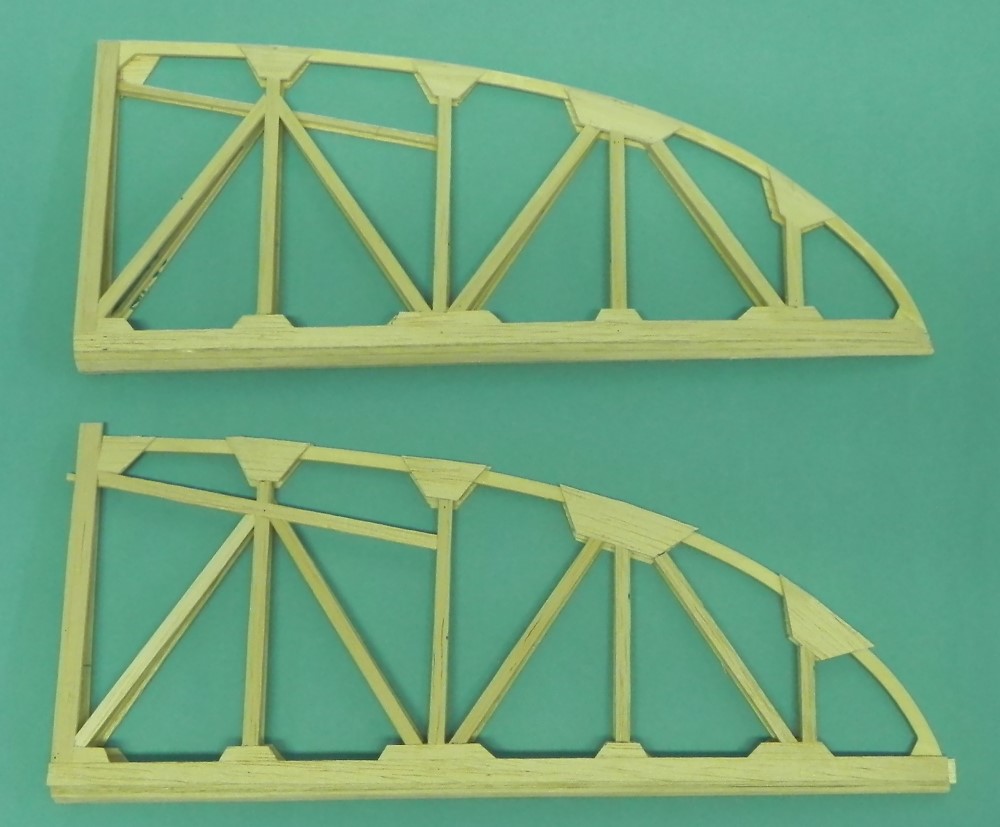

Links ein HR schon mal in Form verschliffen,
rechts noch nicht. |
||
 |

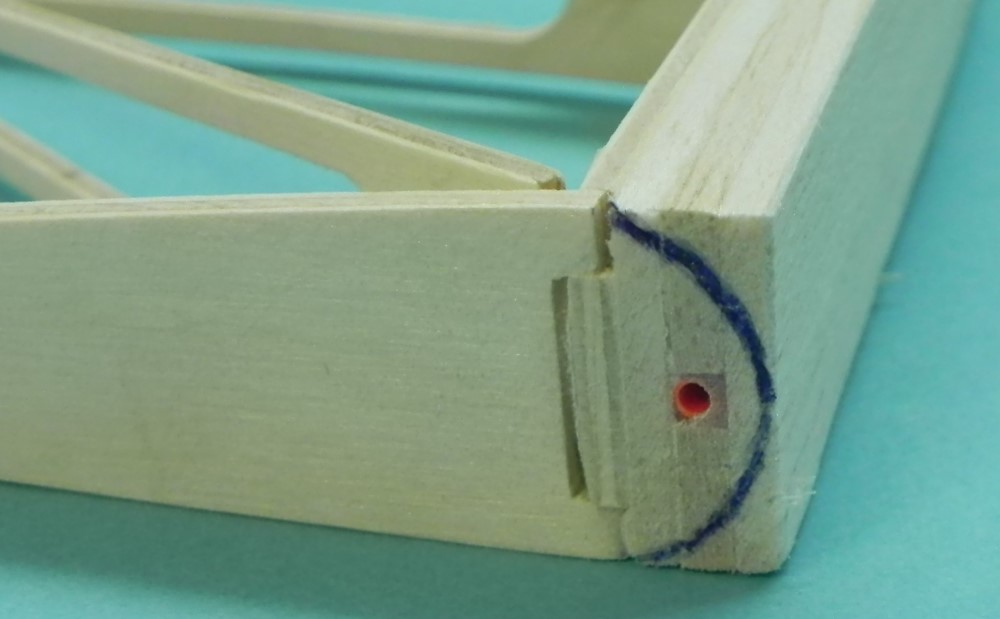

Die endgültige Form des HR ist angezeichnet. | ||
 |

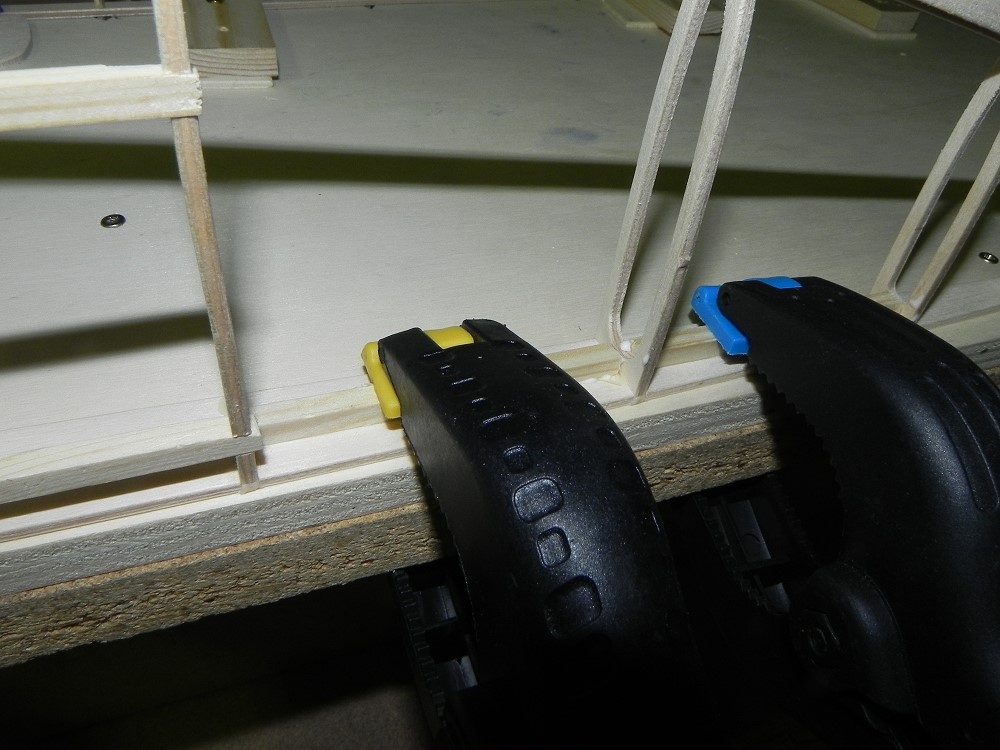

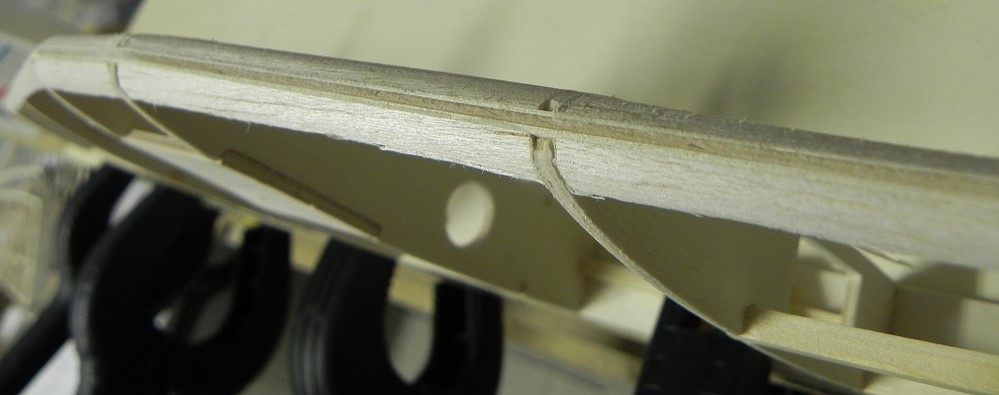

Das HLW ist fertig. Damit die Beplankung an der Nasenleiste hält, wird mit 5mm Balsa aufgedoppelt. |
||
 |
|||
 |

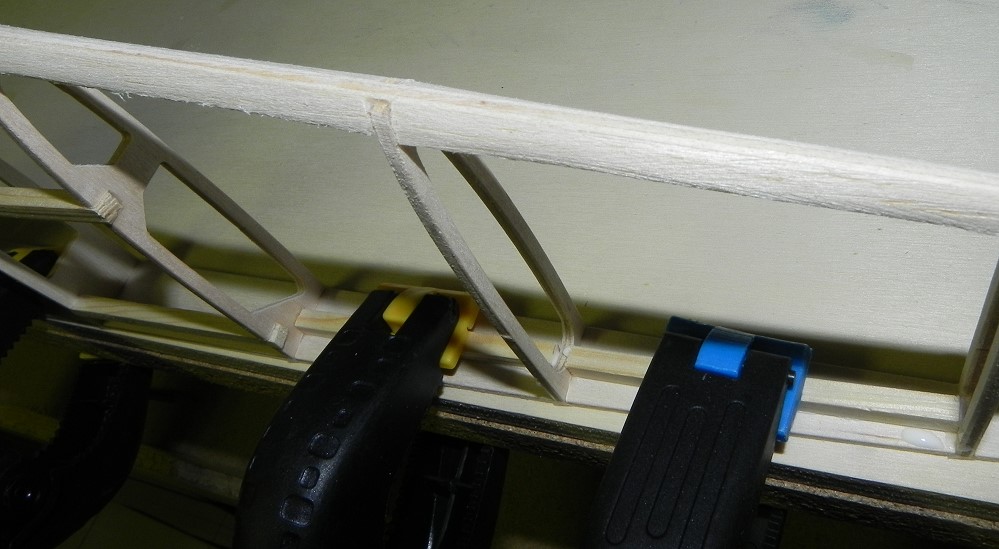

Hier ist die Nasenleiste in Form geschliffen. Da drauf kommt die Beplankung. |
||
 |

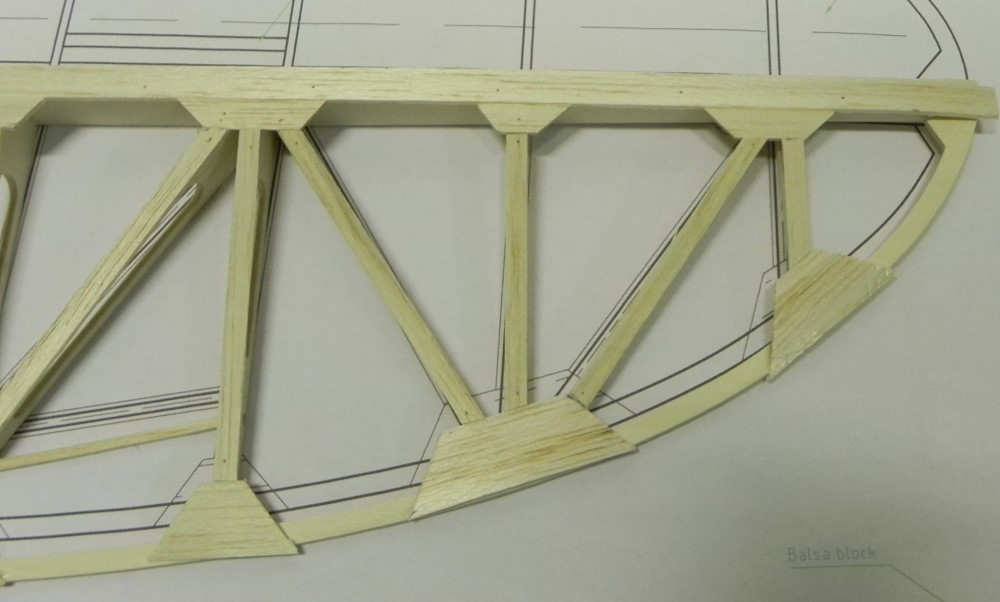

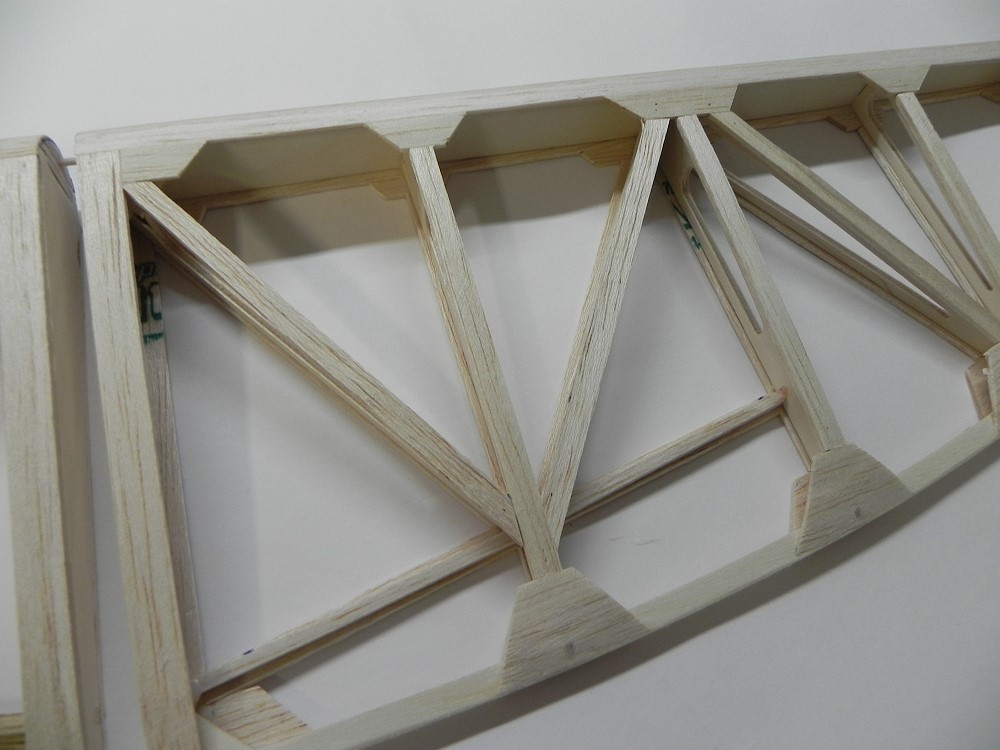

Weil das HLW-Gerüst nicht gerade war, habe ich in die Endleistenfelder 5x5mm Kiefernleisten eingeklebt. |
||
 |
Natürlich bekommt das HLW mit der Beplankung Stabilität. Aber vorher muß es gerade sein. |
||
 |
Die Ruder werden mit 6mm Balsastreifen aus 2mm Balsa beplankt. Ich mache die querliegenden Stücke auf den Endleisten aus 20mm breiten Streifen, schräg, wie im Plan eingezeichnet und nicht, wie in der Anleitung empfohlen, kreisförmig ausgeschliffen. | ||
 |
|||
 |
Oben: schon verschliffen Unten: noch nicht verschliffen |
||
 |

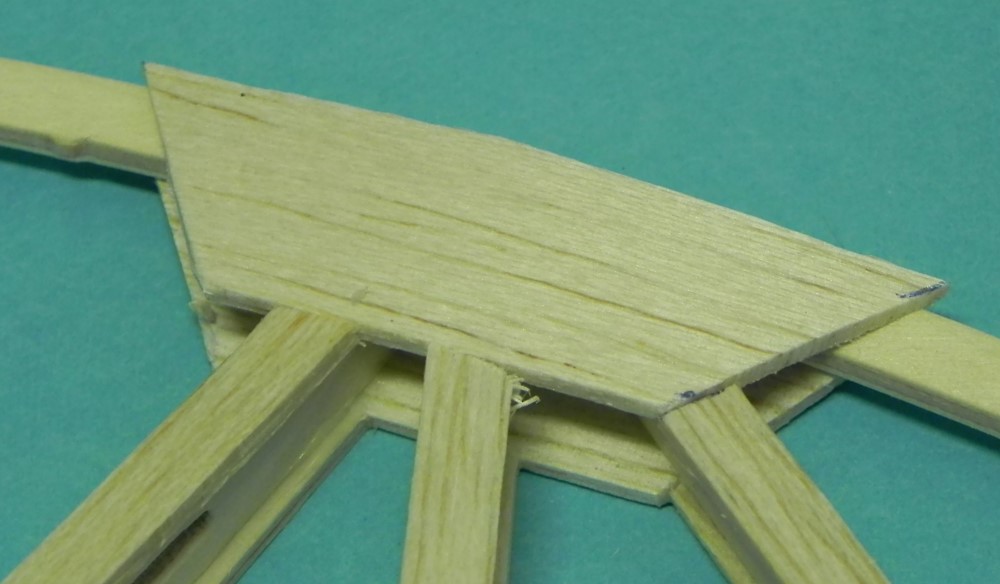

So sieht es unverschliffen aus ... | ||
 |

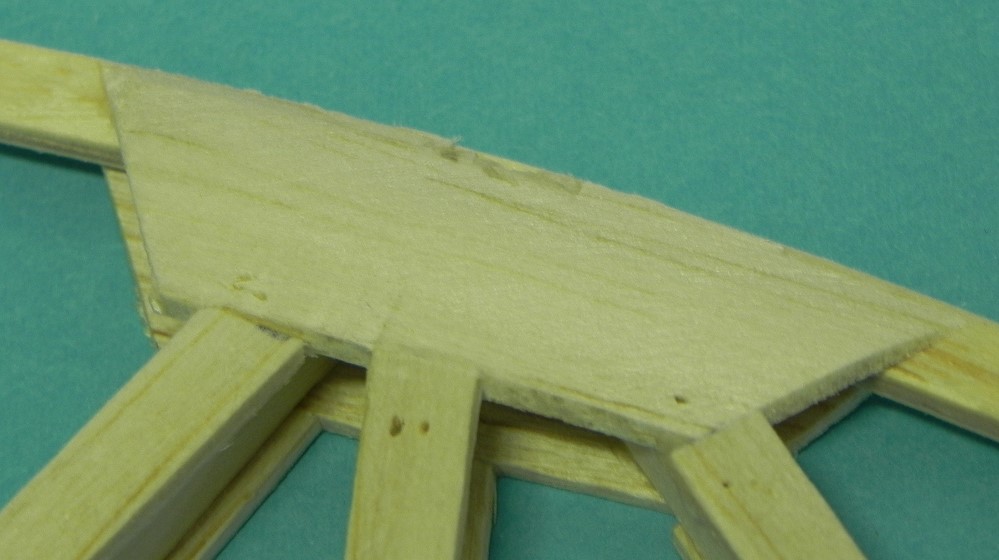

... und so verschliffen Mal sehen, wie das mit der Bespannung hinhaut. |
||
 |

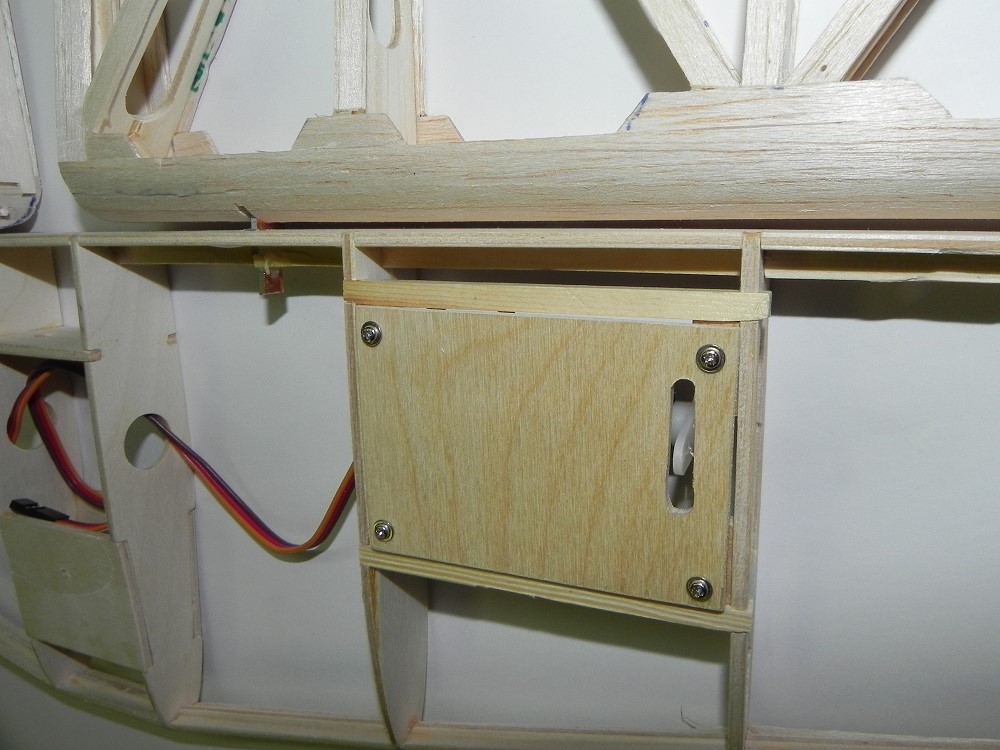

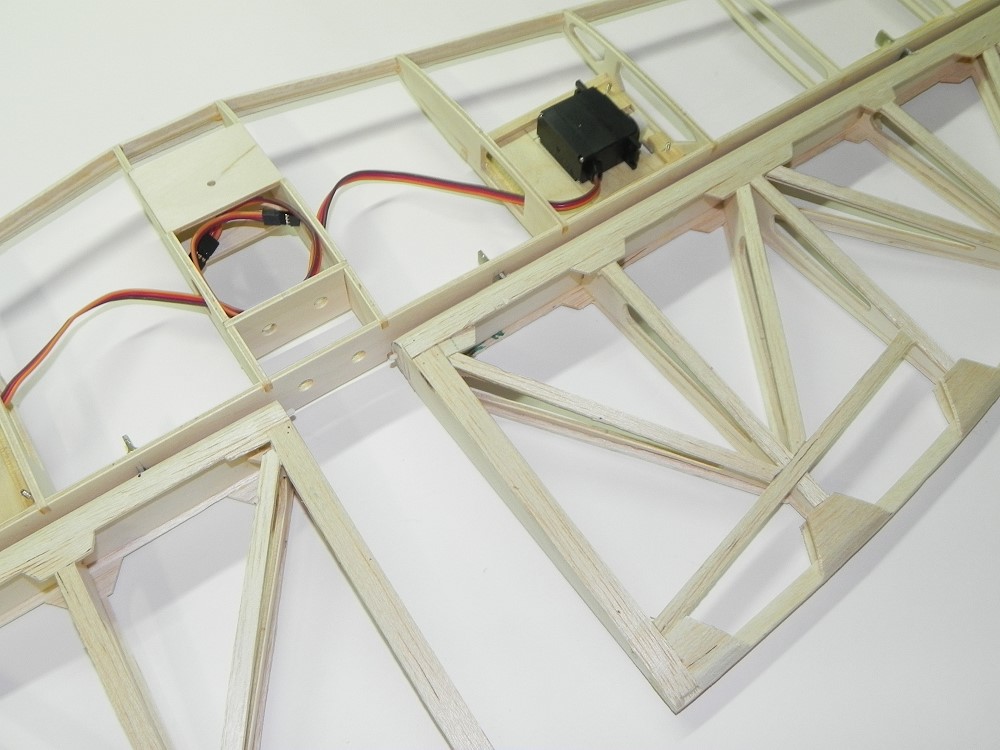

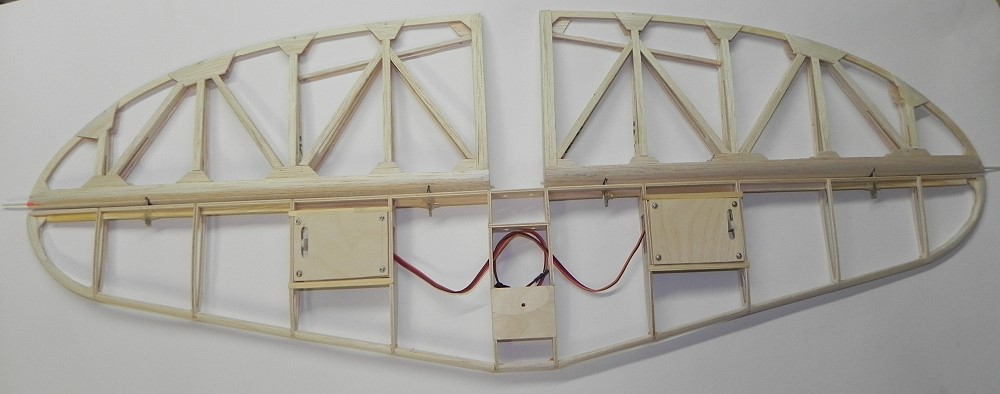

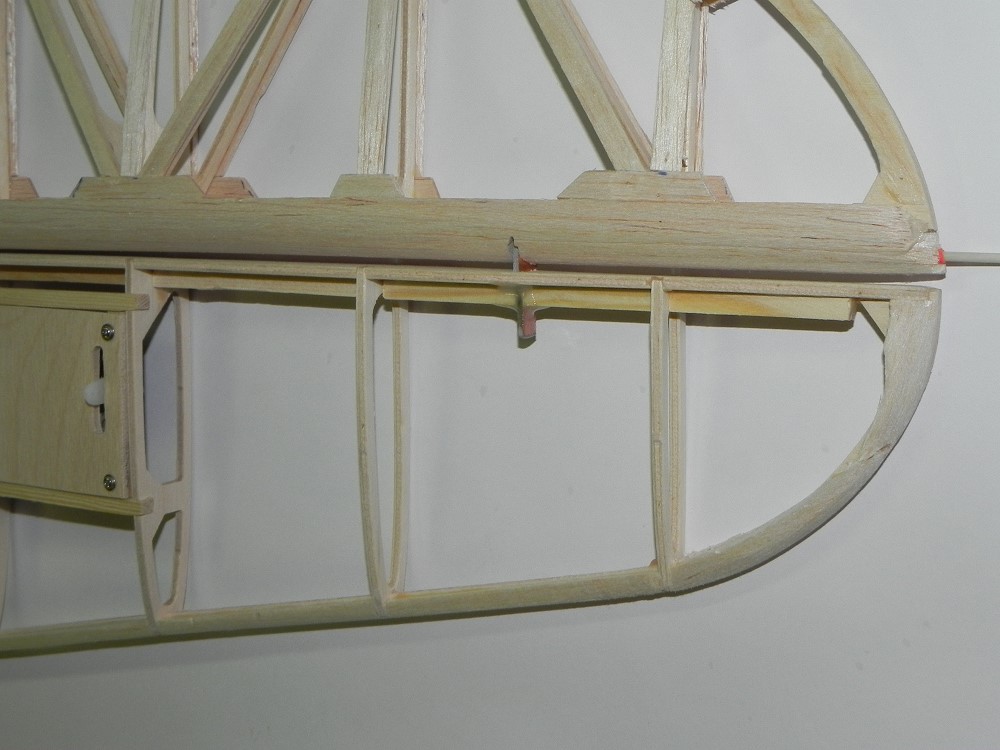

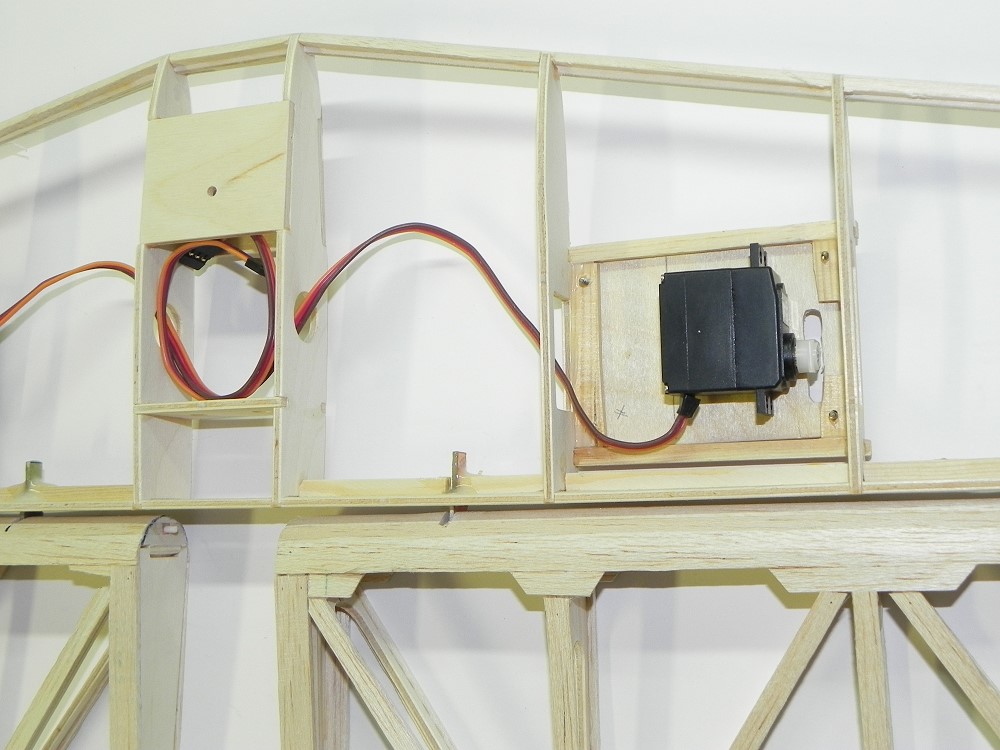

Die Servos befestige ich auf einem Deckel, der in die HLW-Flosse eingesetzt wird. | ||
 |
|||
 |
Fertig verschliffene HR. | ||
 |
|||
 |
Detail | ||
 |
Scharniere sind eingeharzt. | ||
 |

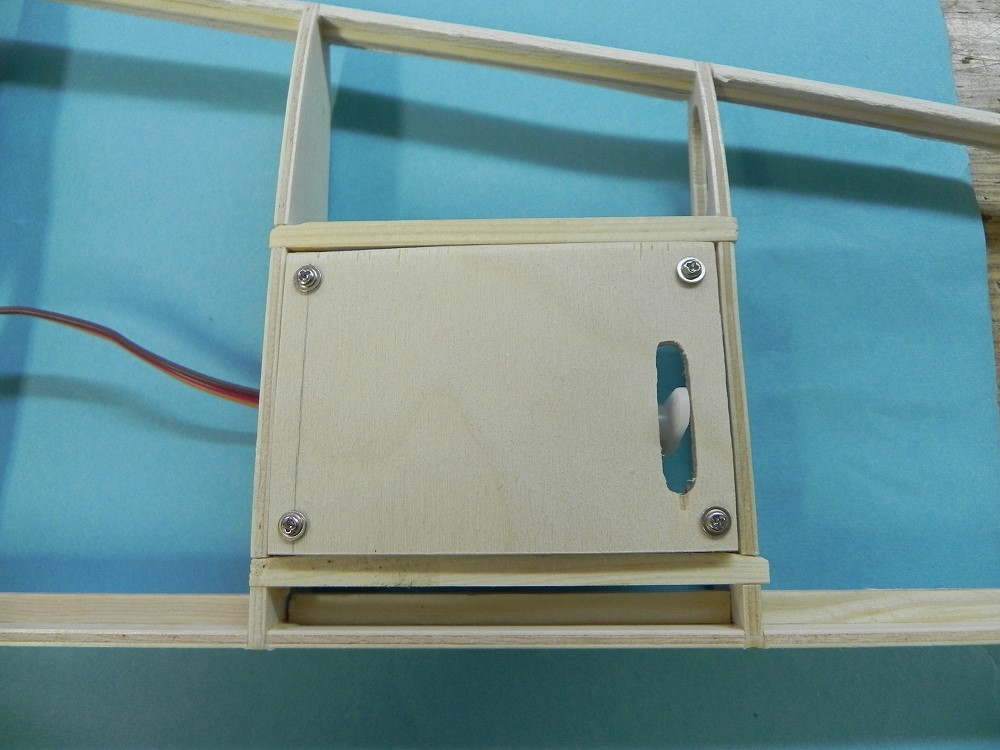

Detailansichten von oben | ||
 |
|||
 |

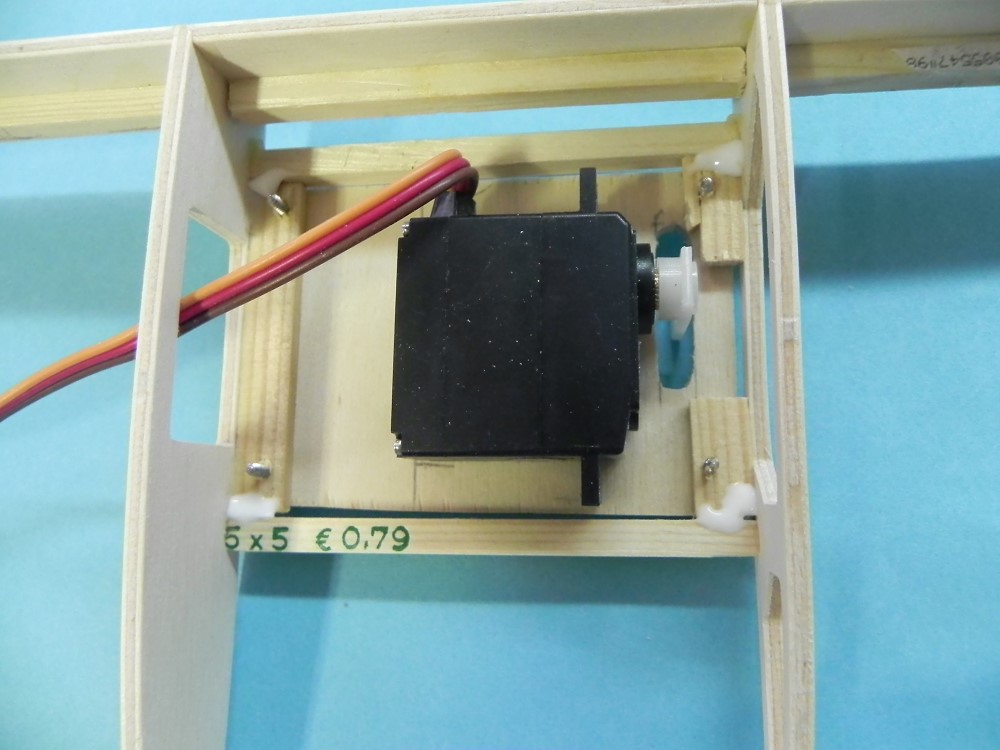

Detailansichten von unten | ||
 |
|||
 |

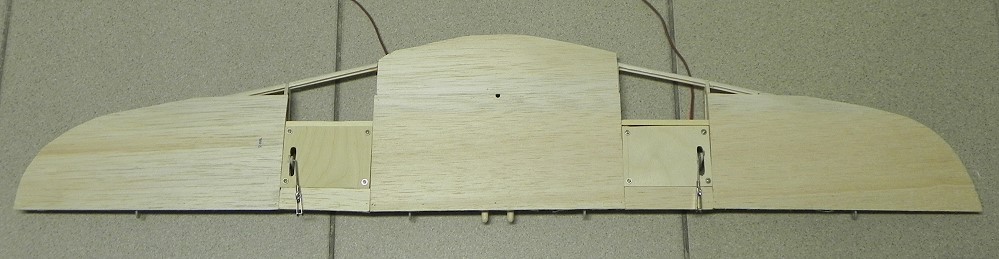

Mit 2mm Balsa beplankt. | ||
 |

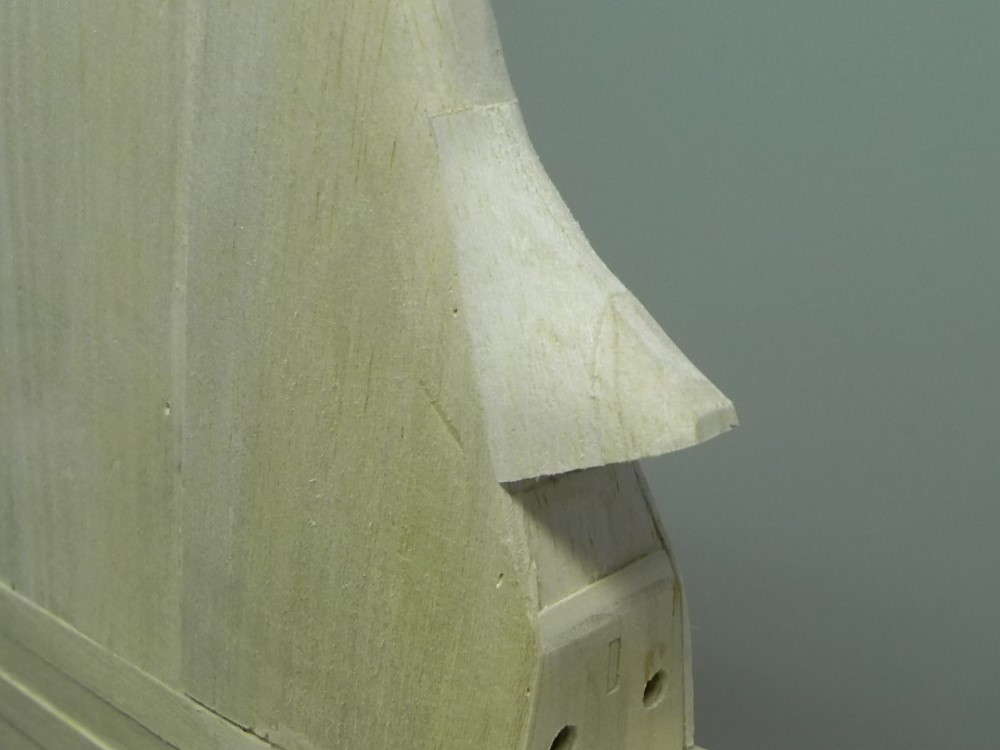

So ist das SLW im Plan dargestellt. Auf das HLW kommt dann auch so ein Formklotz. In den Baubildern ist es aber anders dargestellt: senkrecht hoch ein Formklotz. |
||
 |
Nach einigem Nachdenken habe ich
gemerkt, daß man das HLW mit der Version nach Plan nicht hinein- oder
herausbekommt. Es sitzt ja im Rumpf drin. Also die Nase abgeschnitten und nach den Baustufenfotos gemacht. |
||
 |

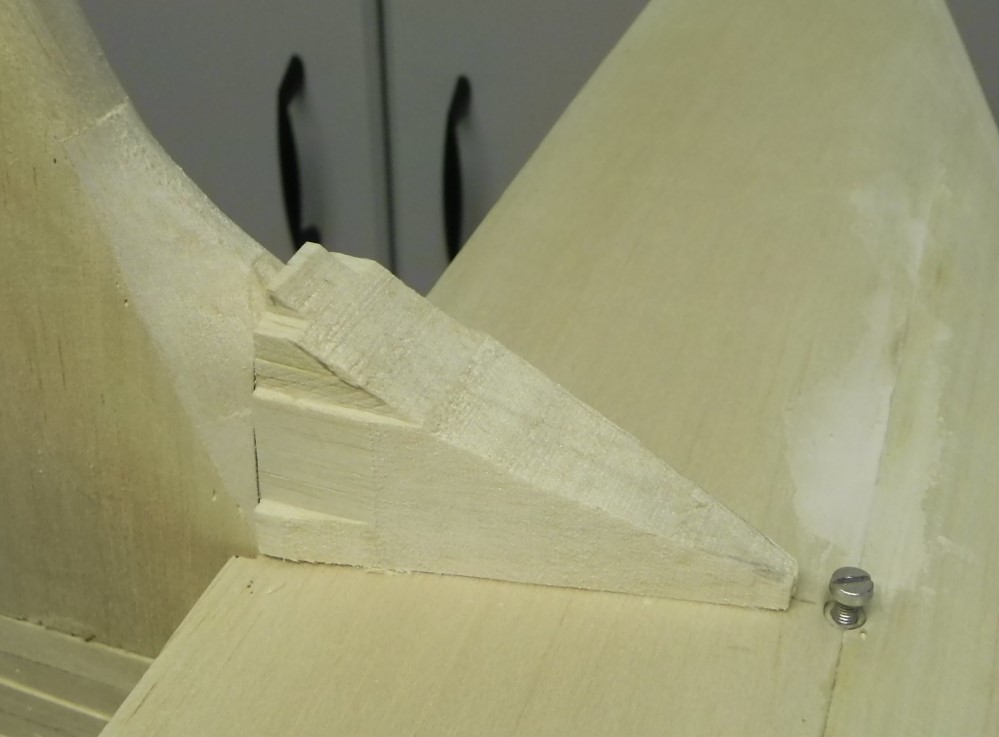

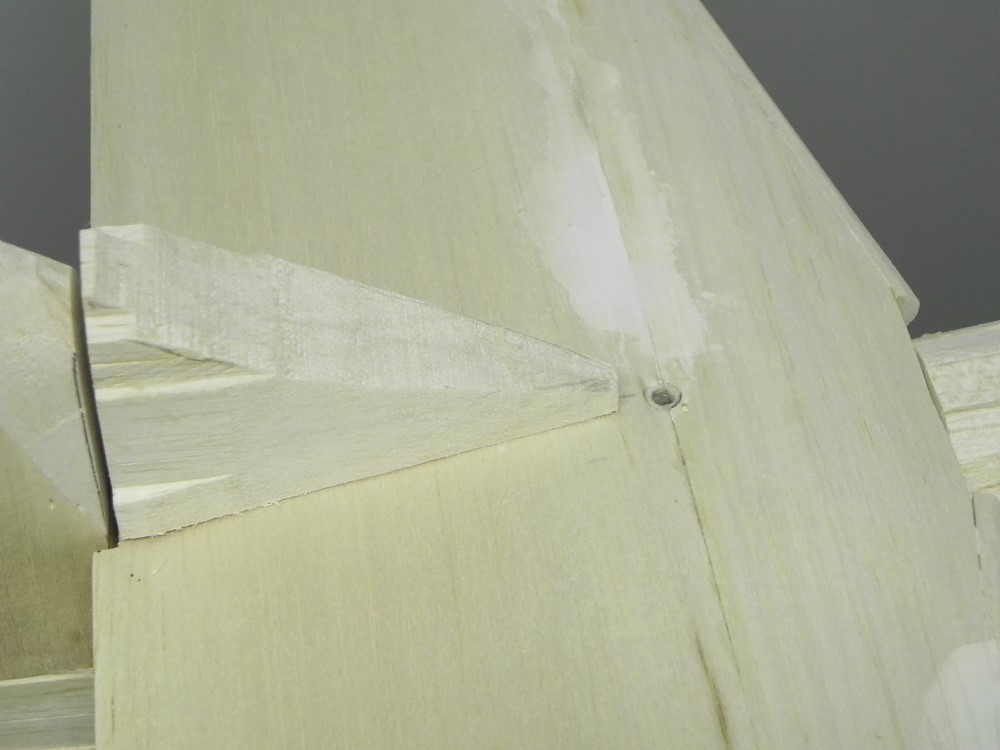

Der Formklotz auf dem HLW. | ||
 |

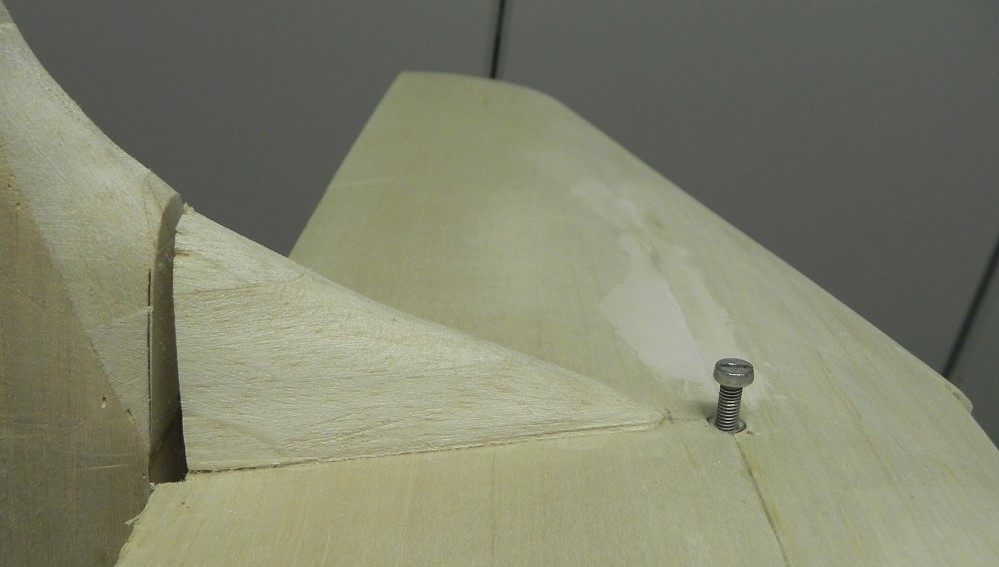

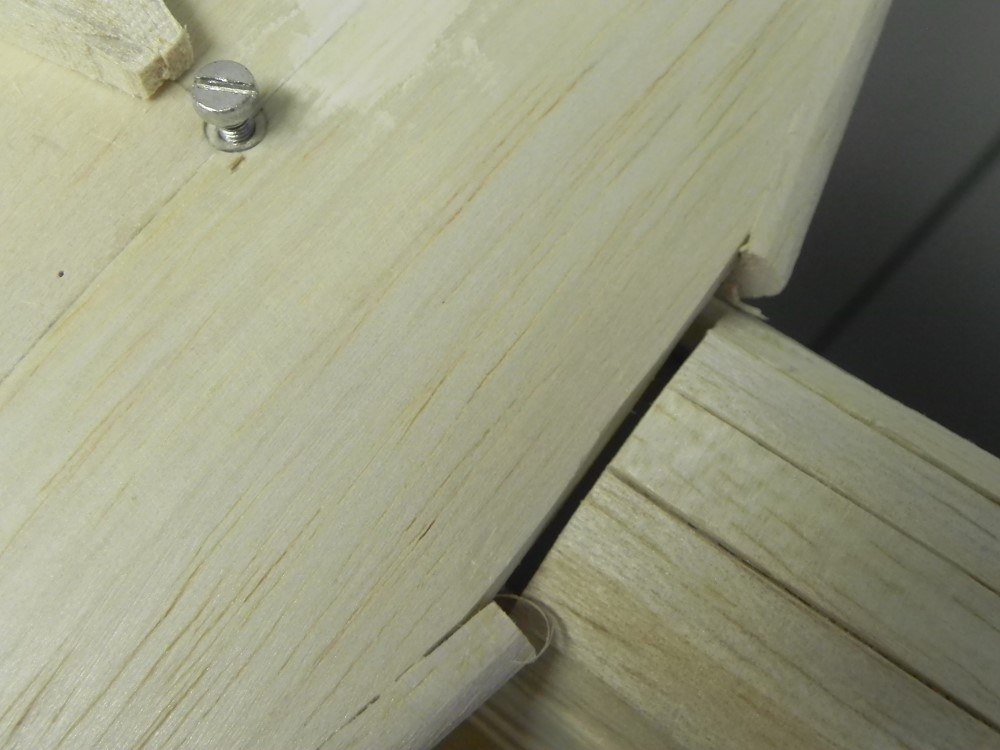

Vorne ist ein kleiner Spalt zum Rumpf. | ||
 |
Der reicht gerade, wenn man das HLW
vorschiebt, daß man das HLW herausheben kann. Die beiden Buchendübel müssen auf ca. 4mm Länge abgeschnitten werden. |
||
 |

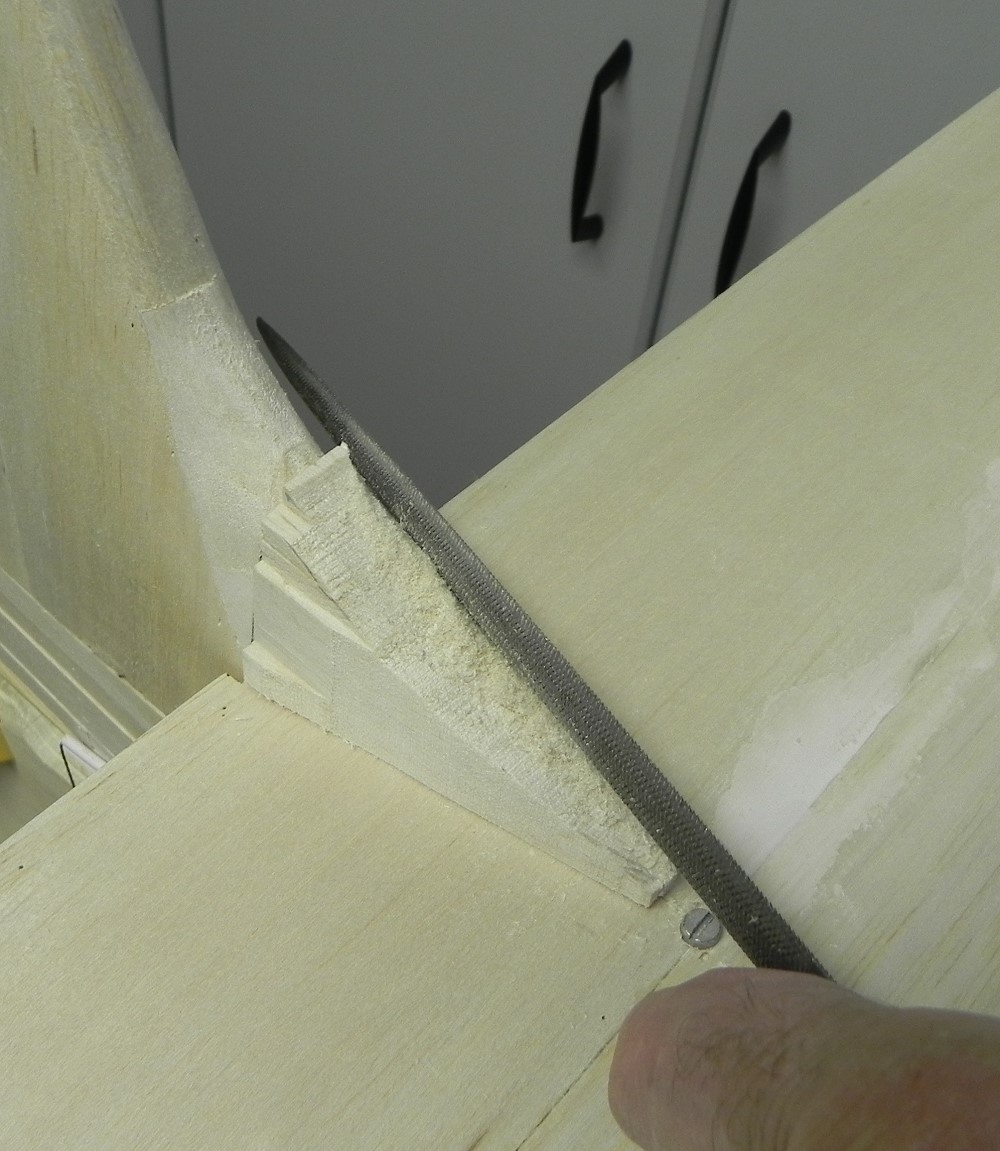

Jetzt kann der Formklotz zuerst mit der Raspel und dann mit Schmirgelpapier in Form gebracht werden. | ||
 |

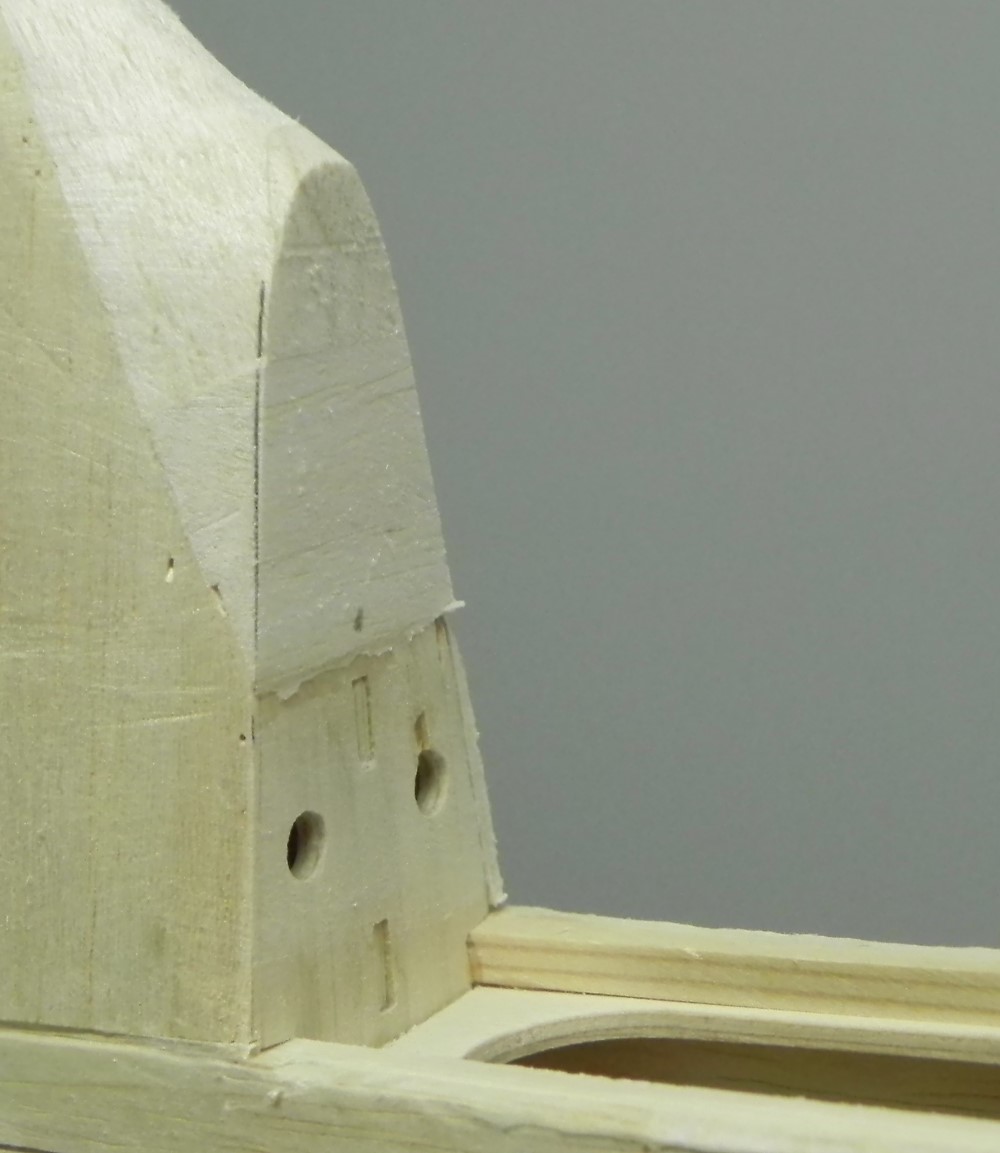

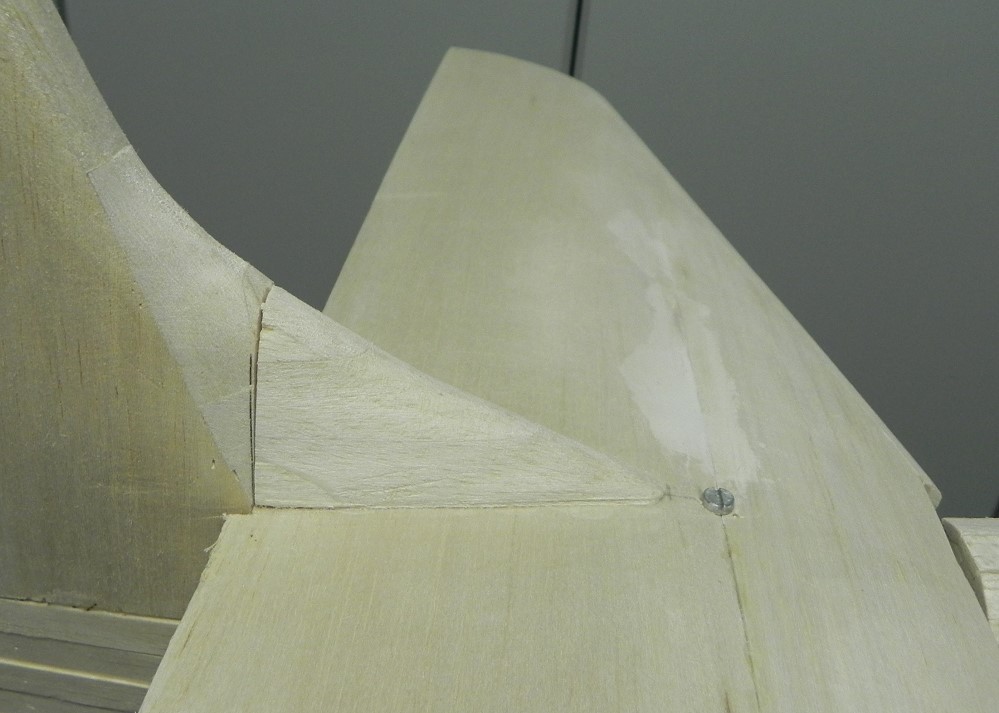

Fertig! | ||
 |
So sieht es beim Einsetzen des HLW aus. | ||
