Flügel |
||
|
zum Vergrößern auf die Bilder klicken |
||
|
|

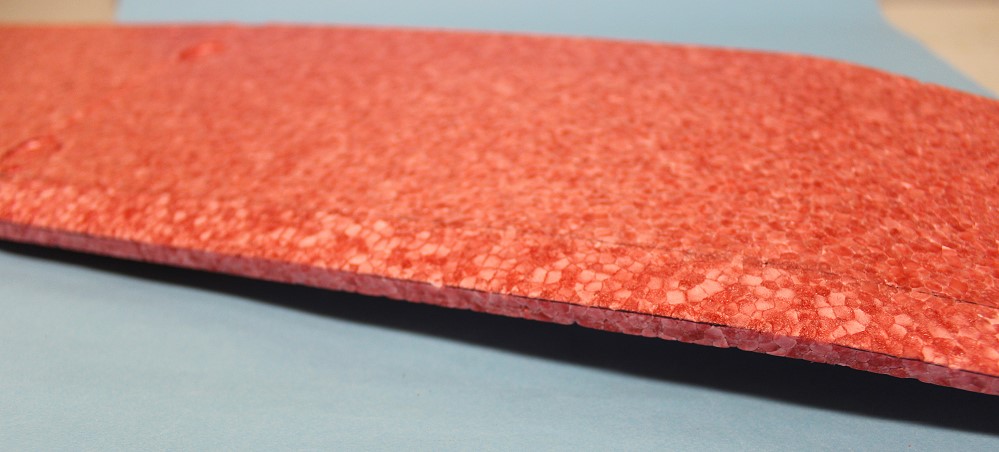

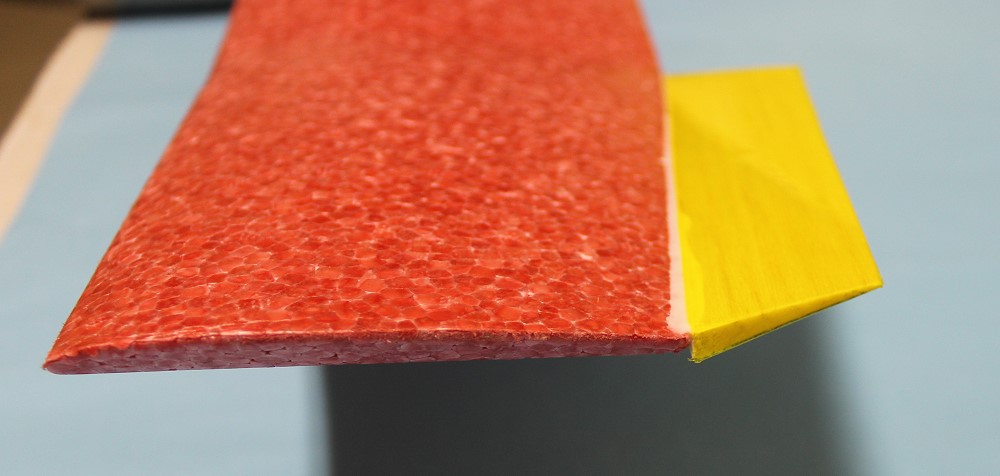

Der Flügel hat eine ziemlich dicke Hinterkante.
Die muß auf 6mm Dicke - von der Oberseite aus gemessen - gerundet werden. |
|
 |

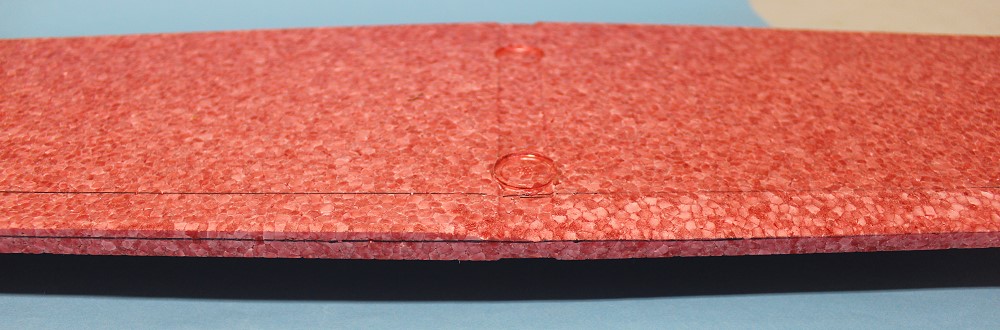

Ich habe das auf 20mm von der Hinterkante gemessen gemacht. Hier die Flügelunterseite. | |
 |

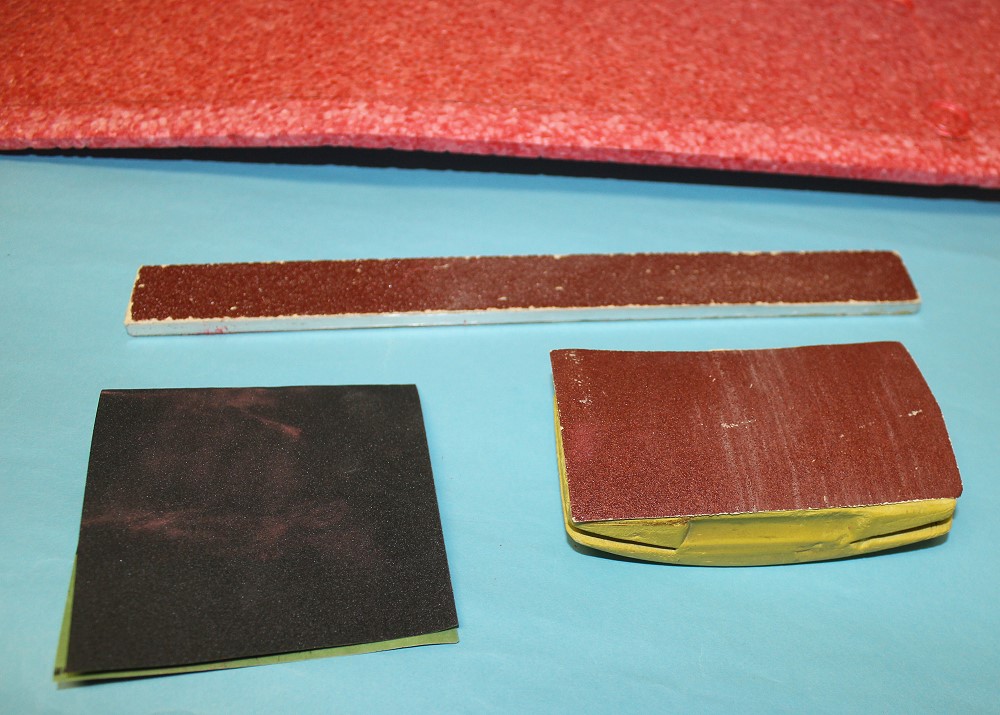

Zum schleifen des Gummis (EP) habe ich zuerst ein ziemlich grobes Schleifpapier (Latte), dann ein etwas feineres (Schleifklotz) und zuletzt ein 280er Schleifpapier (grau) genommen. | |
 |
Die Querruder/Höhenruder und die Endleistenstücke werden aus 6mm Balsa gemacht. Deshalb wurde die Endleiste auf 6mm Dicke geschliffen. | |
 |

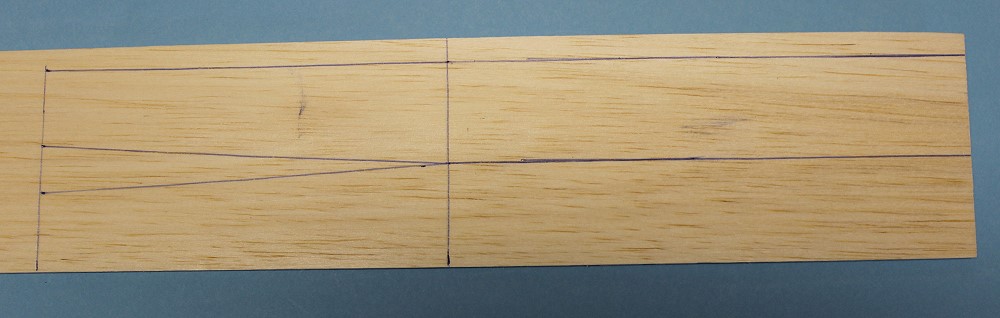

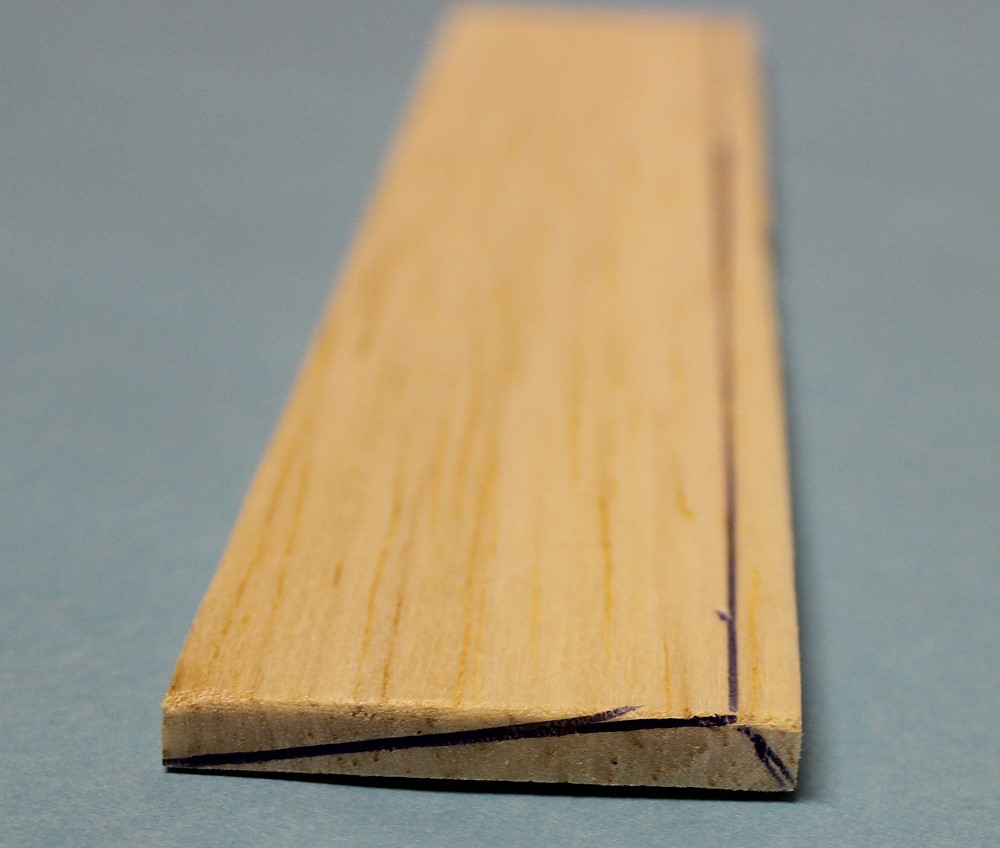

Anschrägen der Querruder und zuschleifen in Keilform aller Balsastreifen. | |
 |

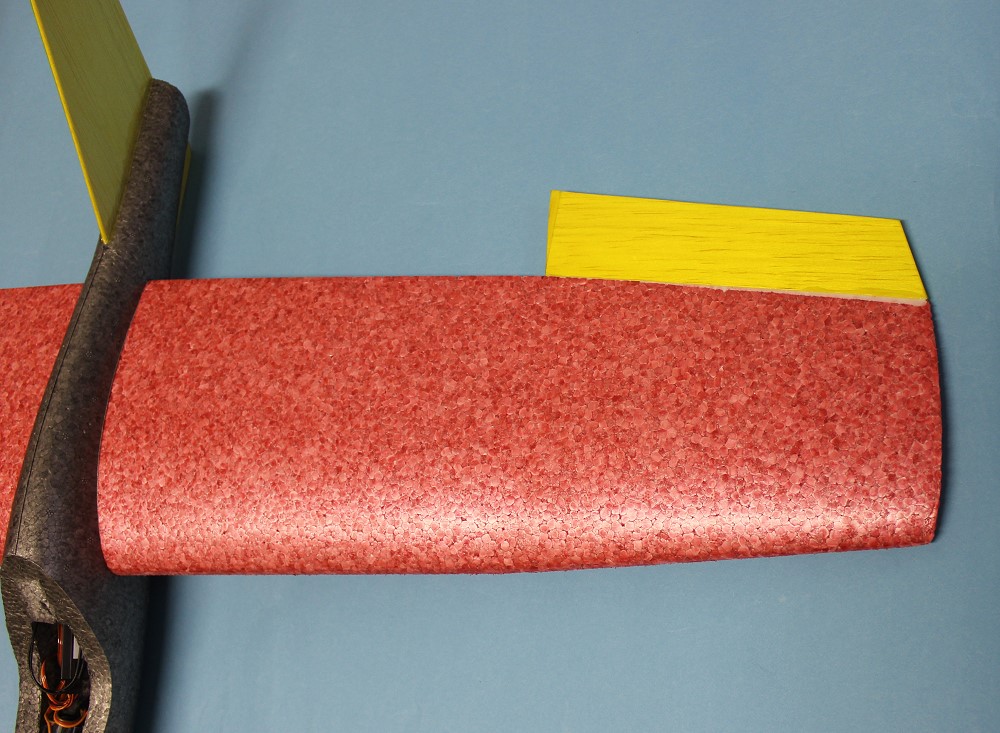

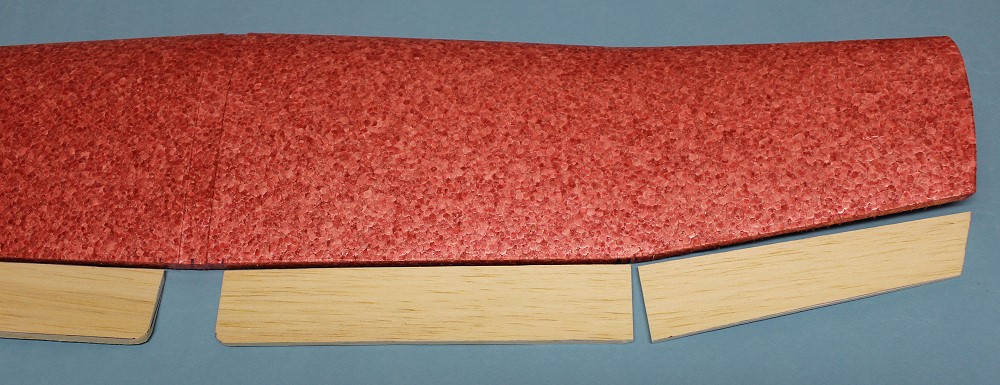

So werden die Balsateile später platziert. | |
 |

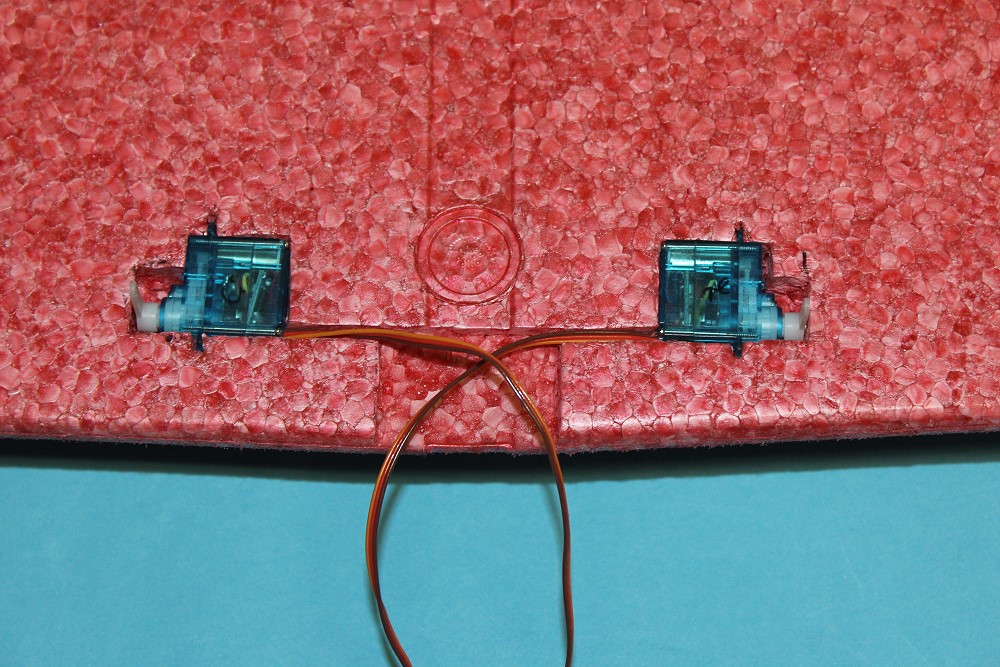

Die beiden Servos sind eingepaßt. | |
 |
Die Endleiste wird mit Harz angeklebt. Sie soll 9mm hoch stehen. | |
 |
Damit sie klebt, habe ich die Stirnfläche nicht mit Folie gebügelt. | |
 |

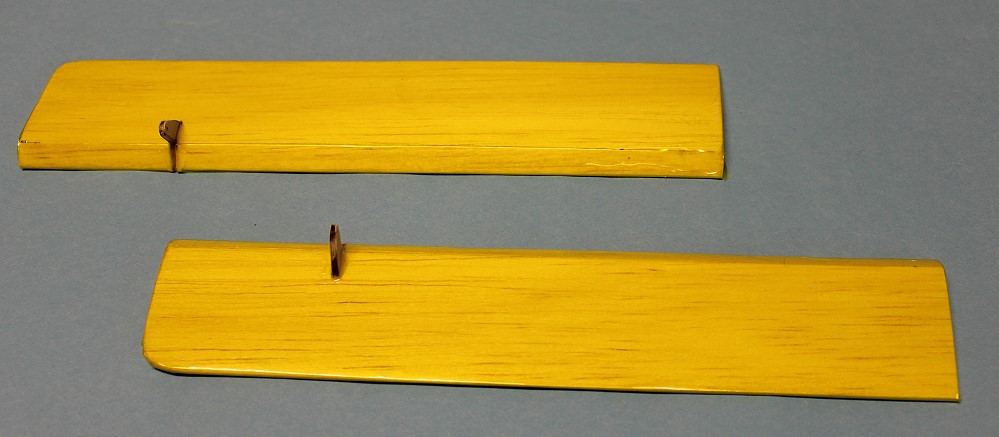

Querruder mit Ruderhorn aus 2mm SpH. | |
 |

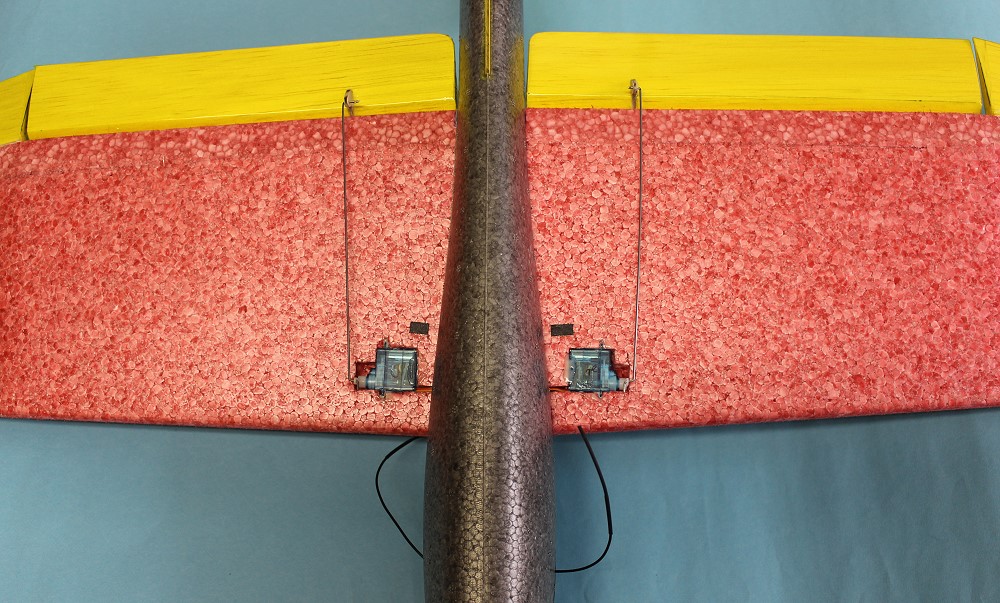

Anlenkung mit 1mm St-Draht. | |
