Musger Mg 19a mit 5,87m SpW |
|
| Querruder | |
|
zum Vergrößern auf die Bilder klicken |
|
 |

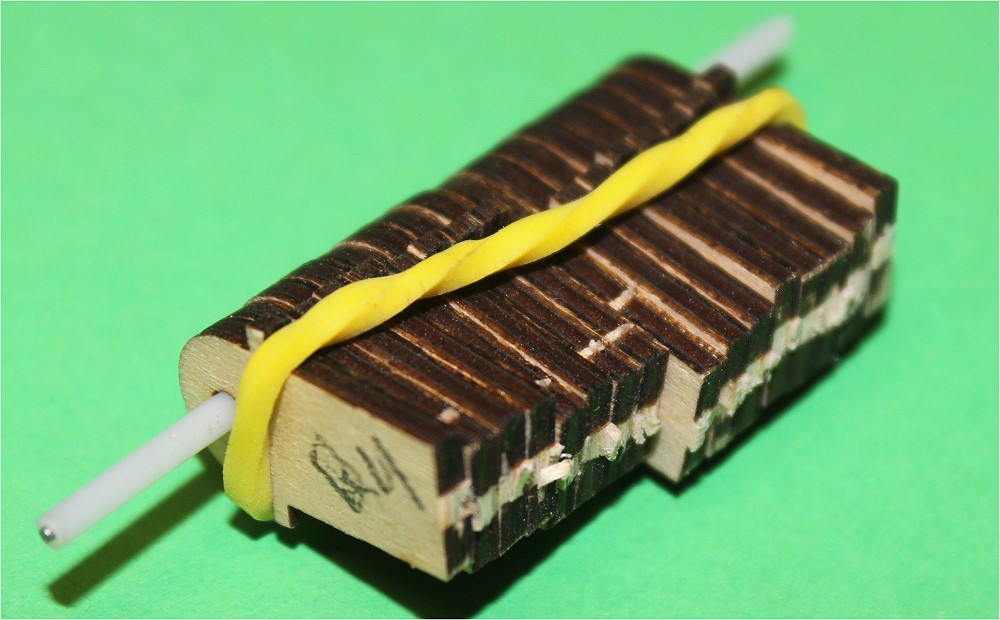

Das sind die Scharnier für die Querruder. |
 |

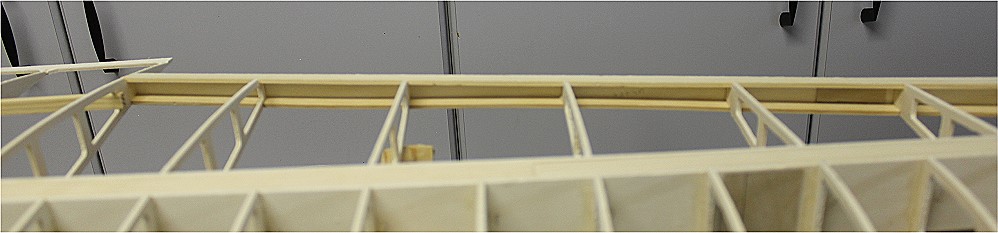

Das ist der Querruderbereich. Achtung! Die SpH-Verkastung ist genauso geformt wie die Holmverkastung. Auf der Oberseite gerade, auf der Unterseite nimmt sie ab. |
 |

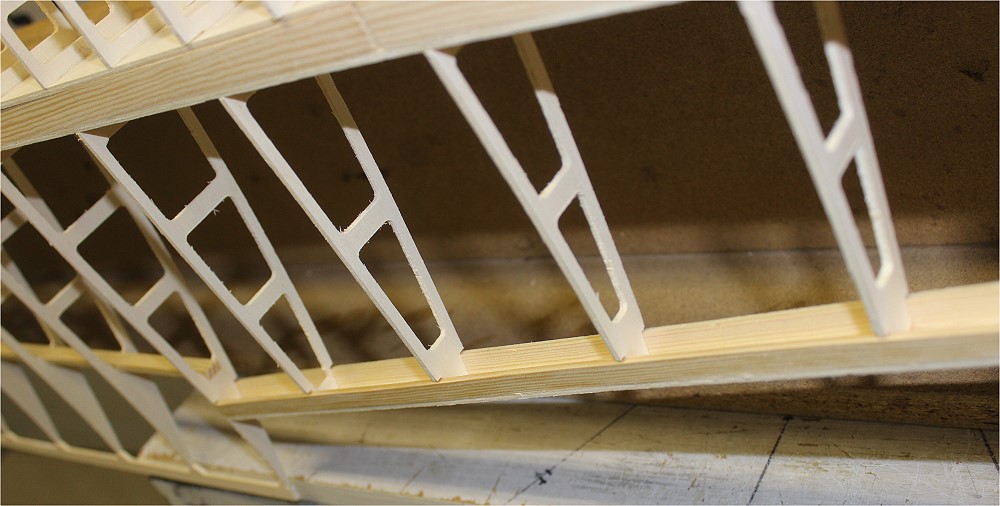

Die Unterseite der Verkastungen liegen am Stahllineal. |
 |
Die Verkastung ist verklebt. |
 |
Rechts und links von der Verkastung kommen noch 10x3mm Kiefernleisten dran. |
 |
Das gibt einen stabilen Kasten. |
 |

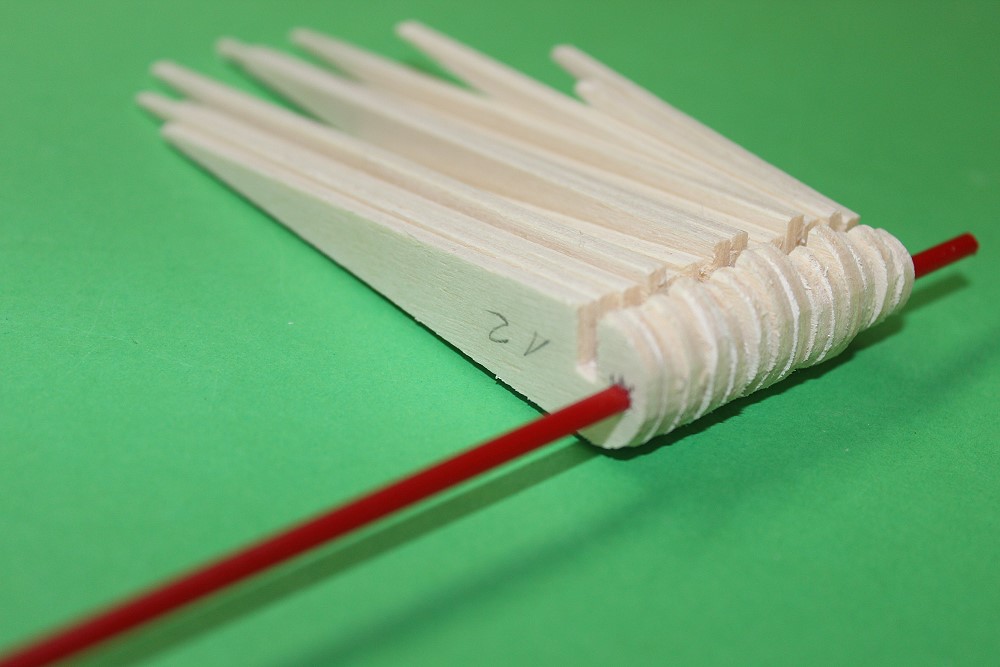

Ich habe in alle Rippen ein 3,1mm Loch gebohrt. Da wird dann ein Bowdenzugrohr durchgeschoben. In dem Rohr läuft ein 2mm GfK-Draht. |
 |

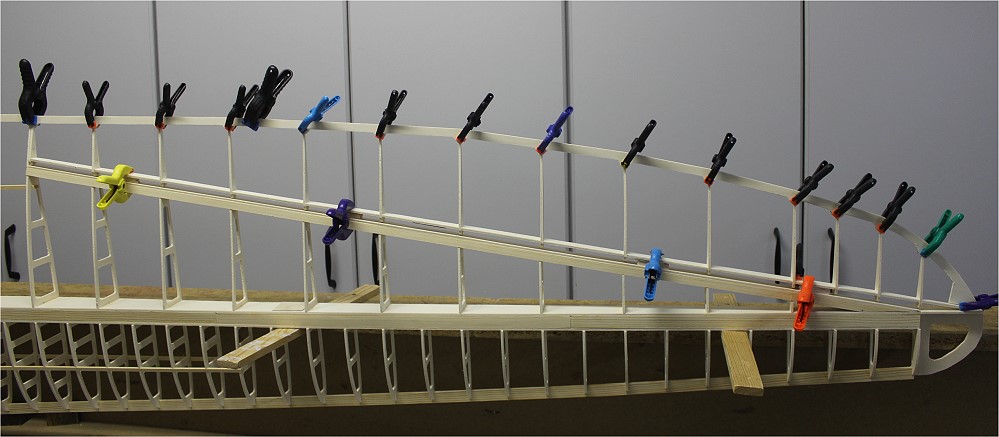

Das Qu. wird auf dem Flügel gebaut. Ich habe 9mm Balsa an 4 Stellen unterlegt. Die Rippen müssen schräg eingebaut werden - also gerade zu den Flügelrippen. |
 |

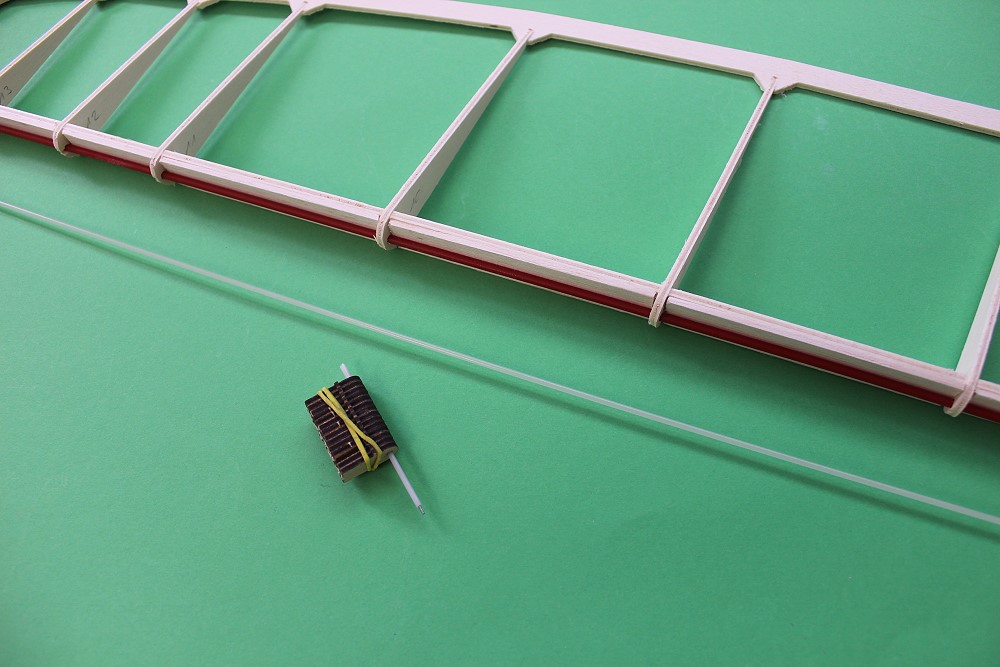

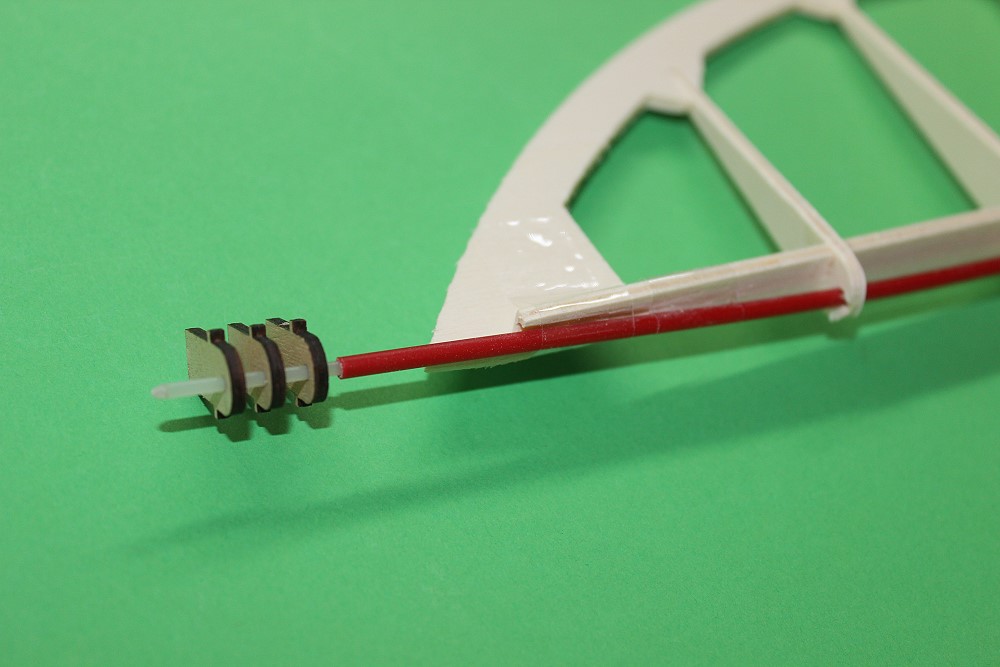

Die Scharniere sind auf einen 2mm GfK-Draht gefädelt - nur zur Veranschaulichung. |
 |

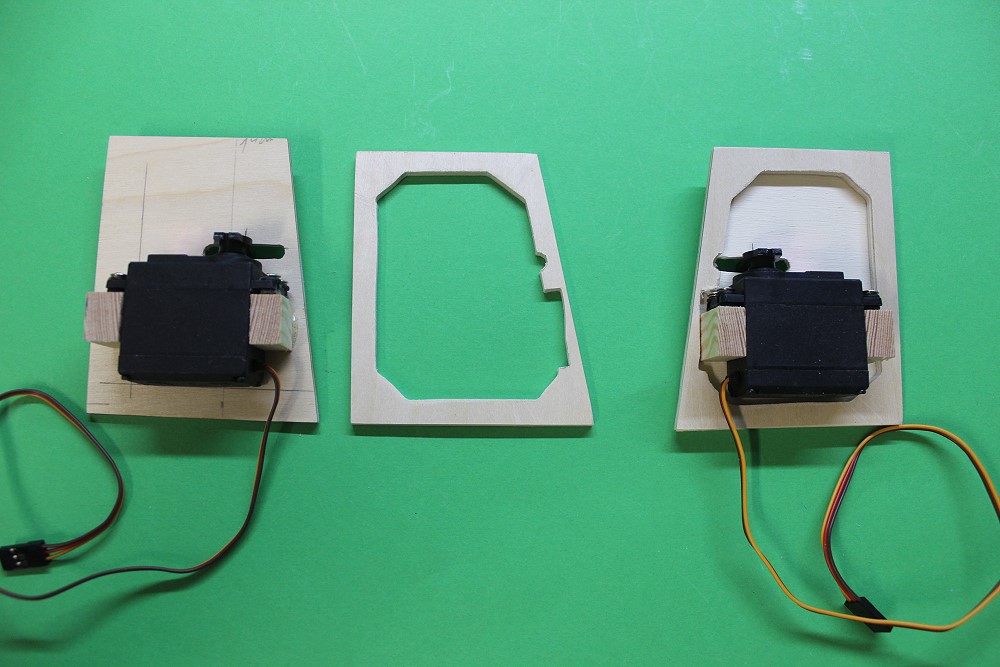

Servos auf Deckel in Rahmen. |
 |

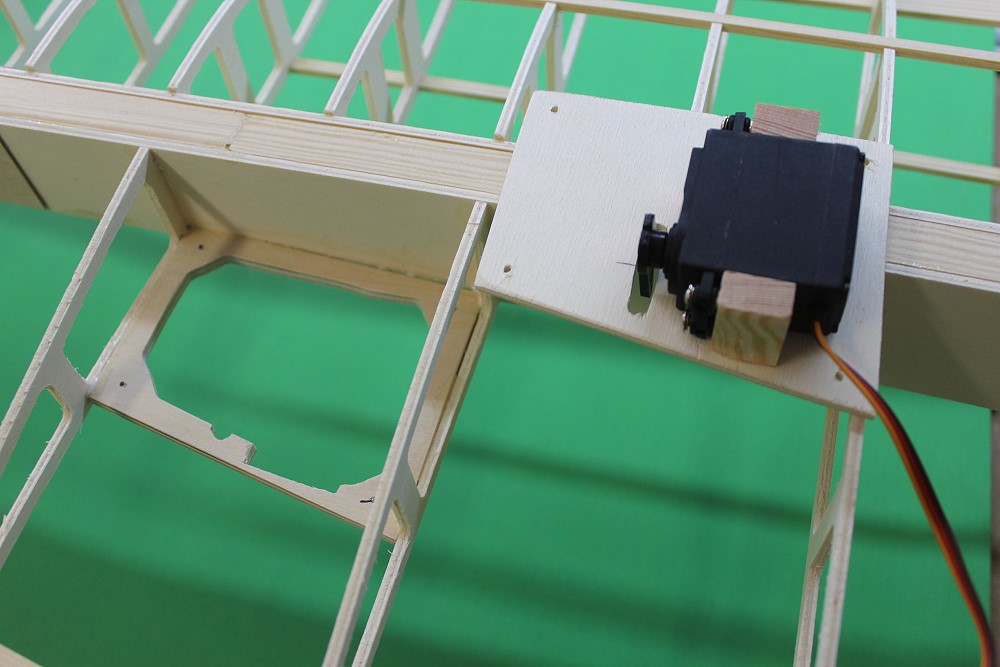

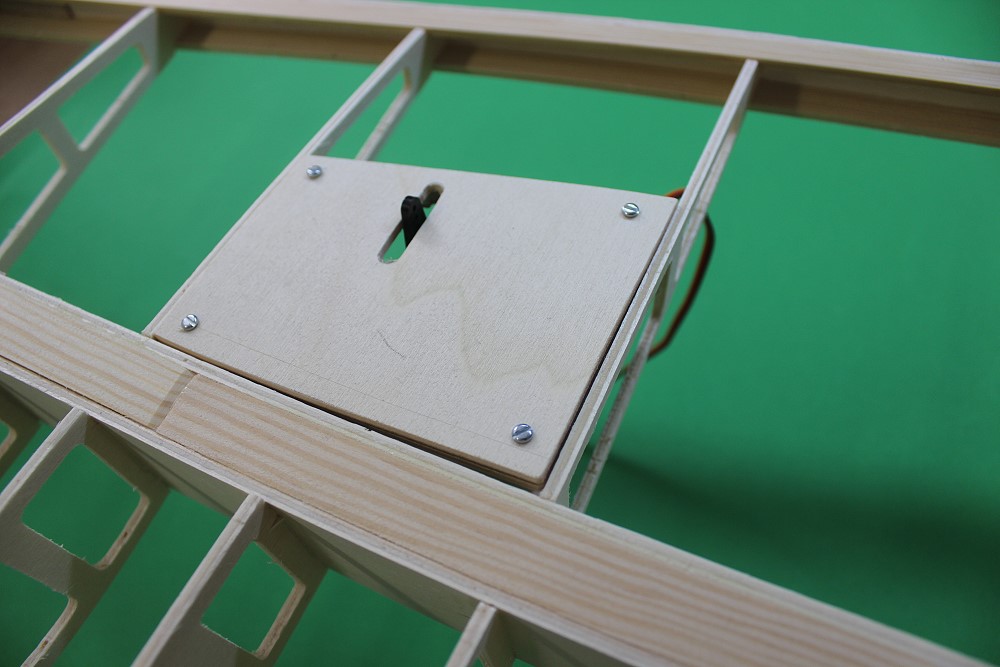

Rahmen eingeklebt, Deckel mit Servo aufgeschraubt. Von oben ... |
 |

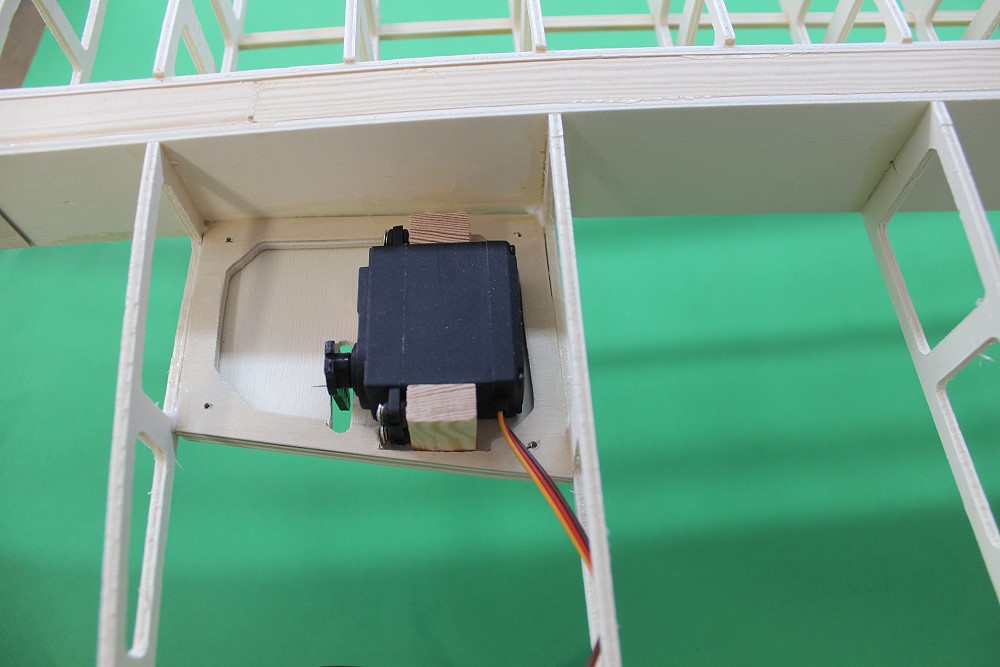

... von unten. Rundum kommen noch 2mm Beplankung dazu. |
 |
|
 |

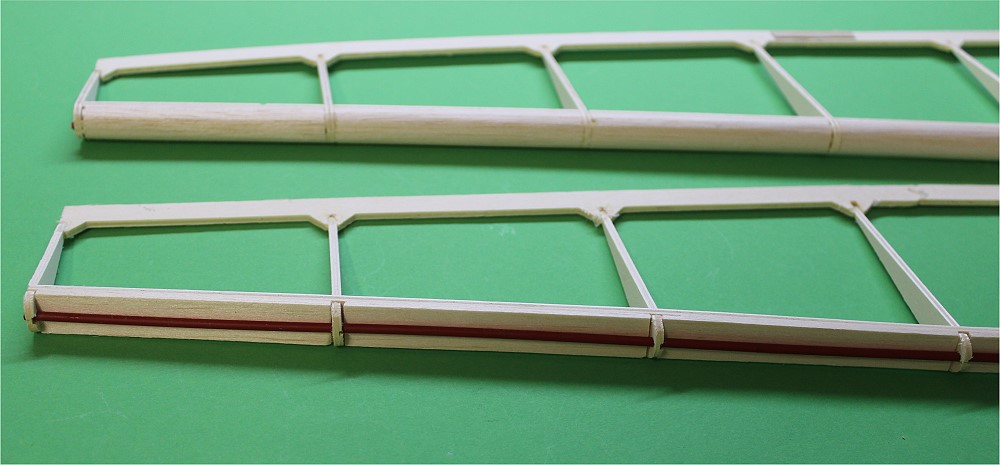

Unter das Bowdenzugrohr habe ich 2mm Balsa geklebt. Davor liegt der 2mm GfK-Draht, davor die Scharniere |
 |
Rechts und links vom Bowdenzugrohr habe ich 3mm Balsa geklebt. Zuletzt oben drauf nochmal 2,mm Balsa. |
 |

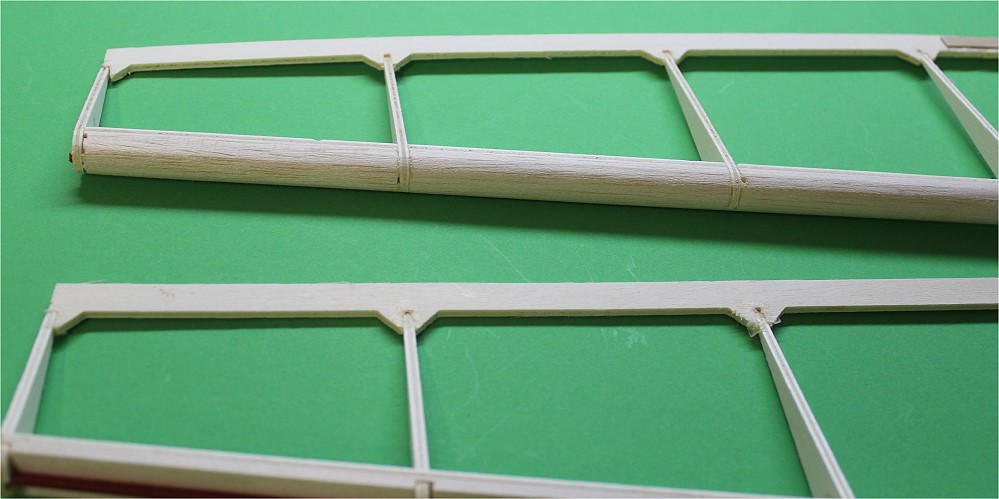

Das Ganze dann rund geschliffen. |
 |

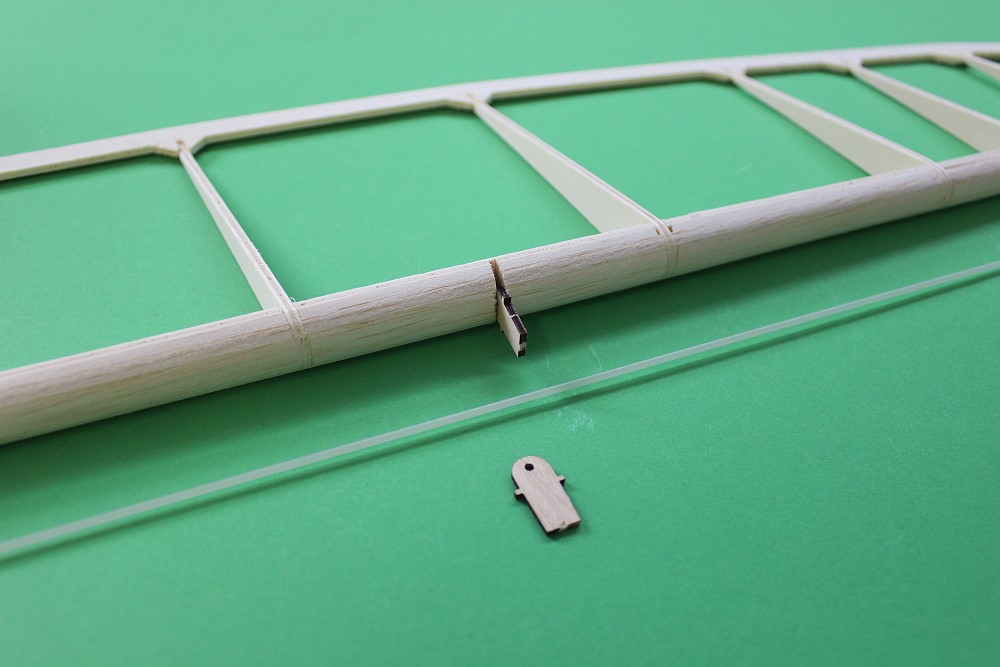

Schlitze für die Scharniere sind gesägt. |
