Mini-Kobold
Rumpf
zum Vergrï¿½ï¿½ern auf die Bilder klicken

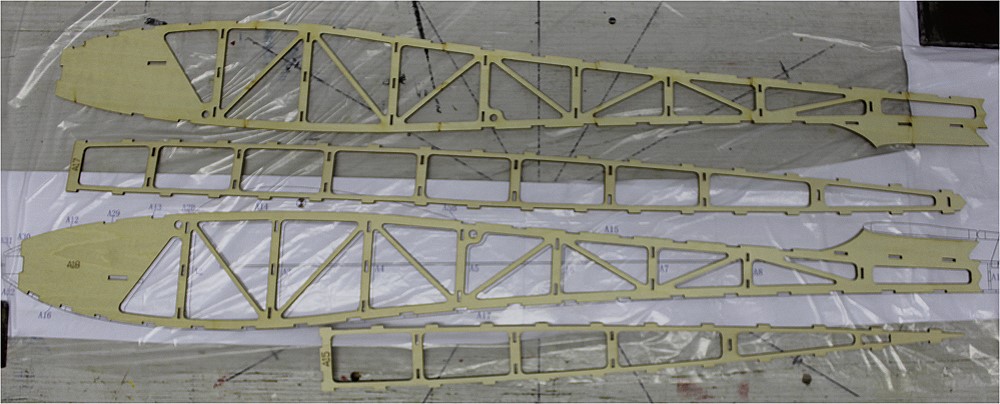

	4 Rumpfteile

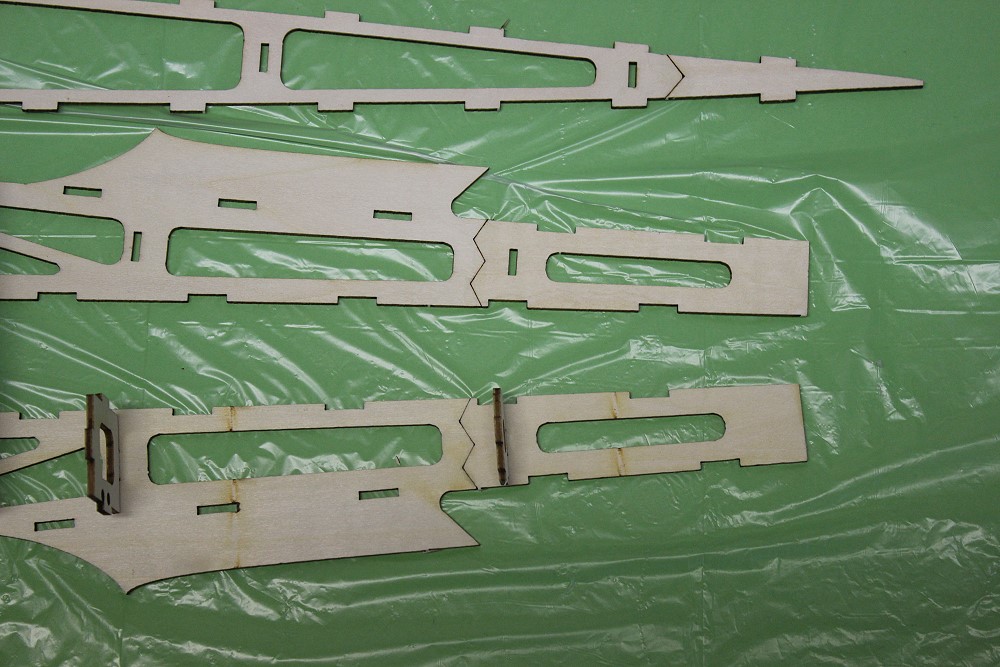

	Hinten müssen noch Teile angesetzt werden.

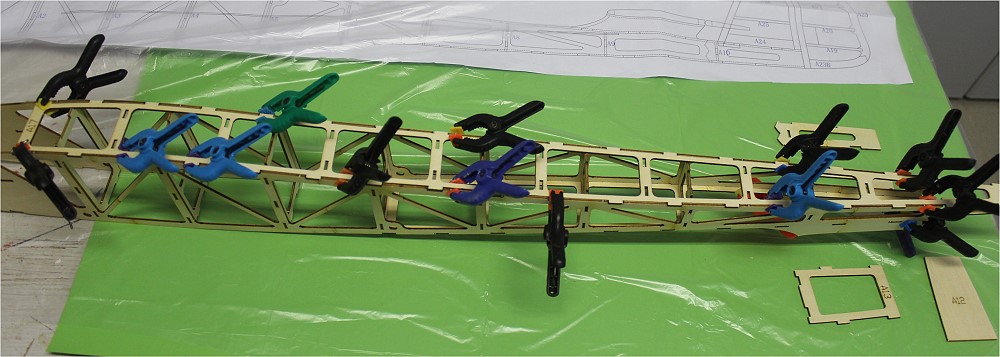

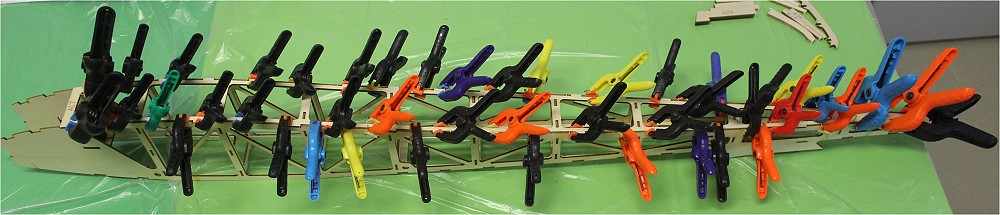

	Die 4 Teile erstmal zusammengeklammet.

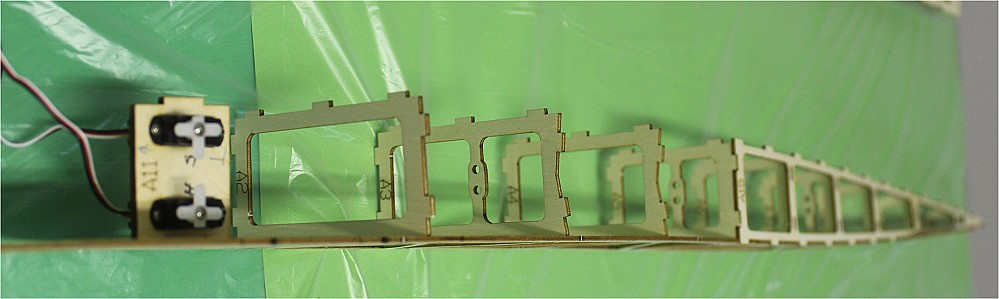

	Spanten und Deckel eingeklebt
	Jetzt kommt die rechte Rumpfseite drauf.

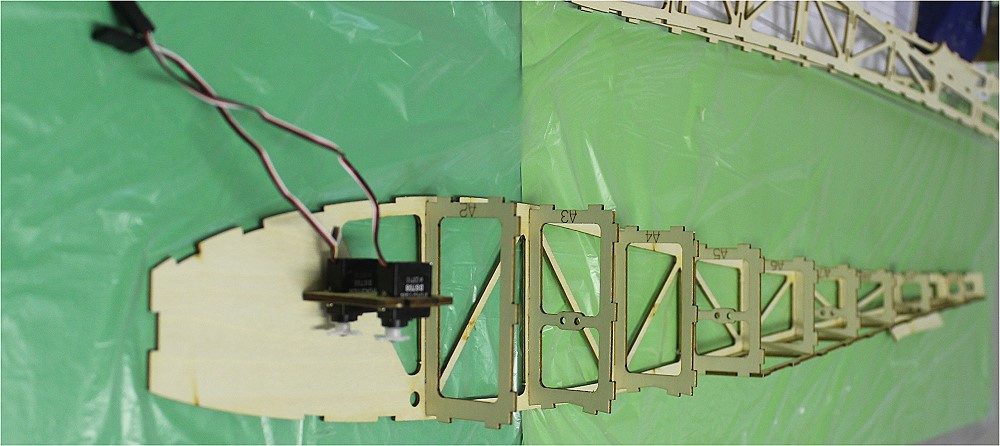

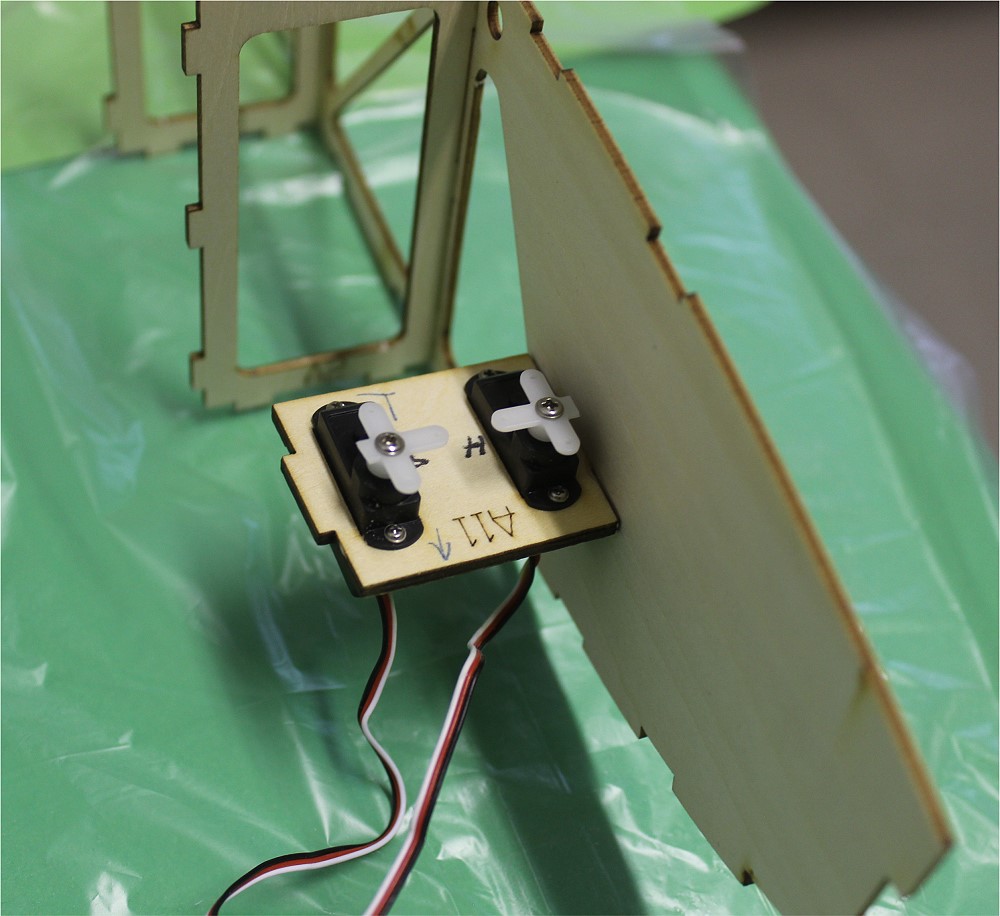

	Die beiden Micro-Servos für Höhe und Seite sitzen in diesem Spant. Man muß die Ausschnitte ca. 1/10 mm auffeilen. Das ist der Nachteil des Lasers, daß er ganz exakt arbeitet. Da sollte der Konstrukteur etwas großzügiger sein.

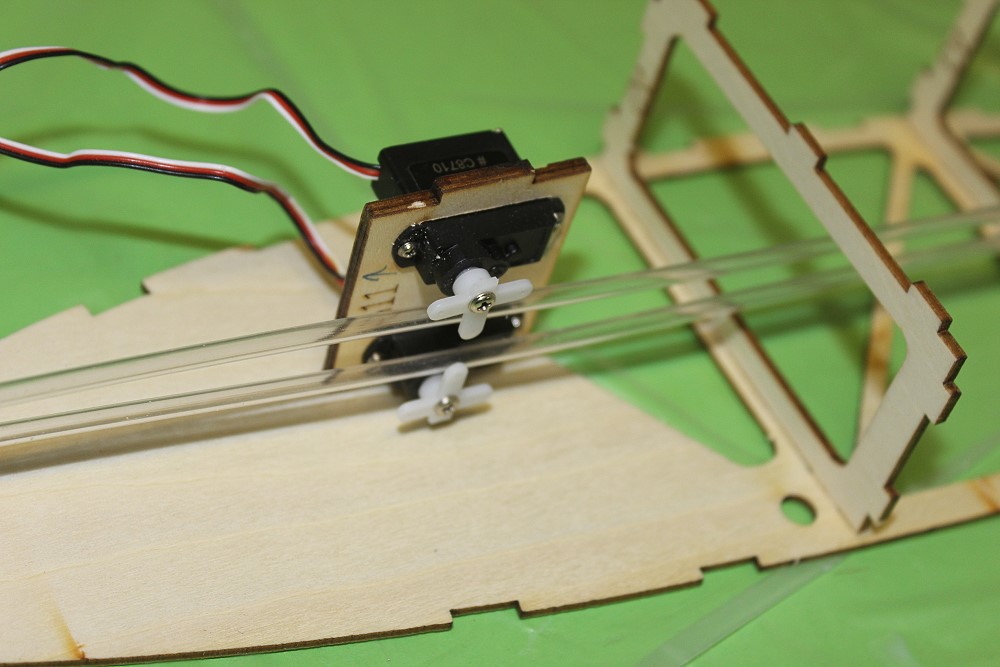

	Die Bowdenzugrohre kommen jetzt in den Rumpf, noch nicht festgeklebt. Die Bohrungen sind exakt 3mm, die Rohre aber ca. 3,2mm und nicht ganz rund. Auch hier muß gefeilt werden, wie bei den Servos.
	Nach der rechten Seitenwand und dem Rumpfrücken klebt man den Boden ein. Da wünscht man sich 2 Extrahände! Durch die Verzahnung der Teile gibt es automatisch einen geraden Rumpf.

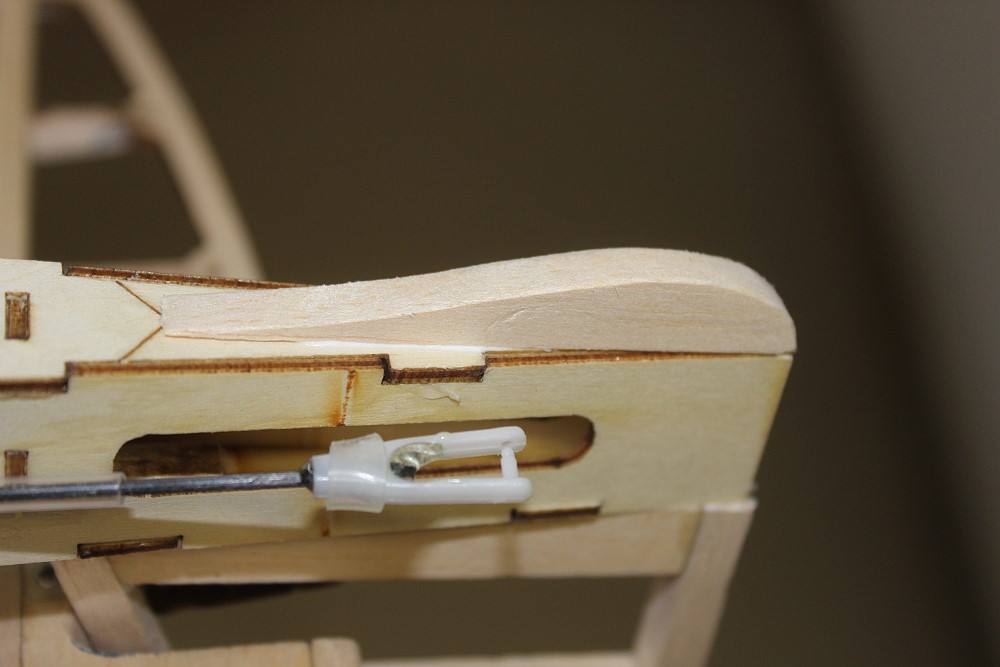

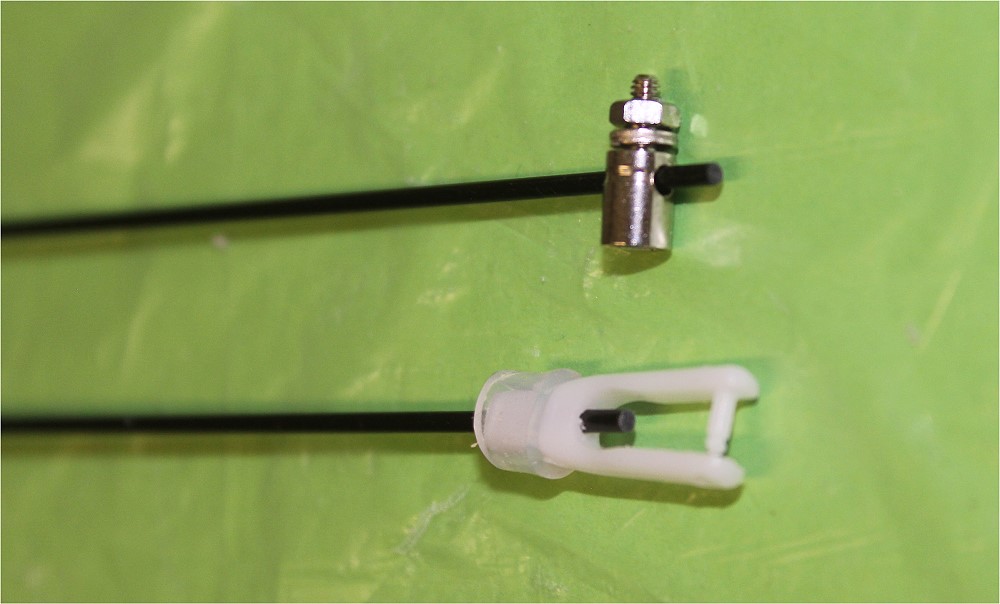

	Die Bowdenzüge sind 2mm CfK-Stangen. Auf der einen Seite sitzt ein Gabelkopf, auf der anderen eine Klemmung.

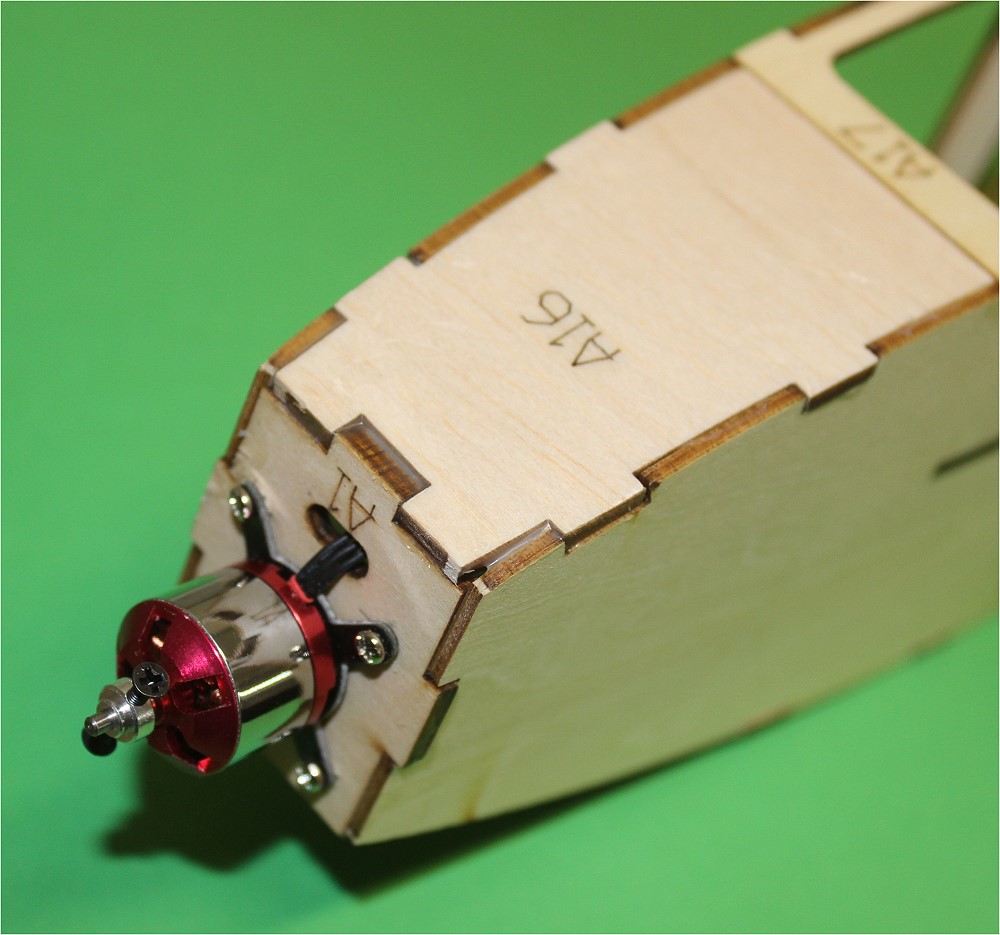

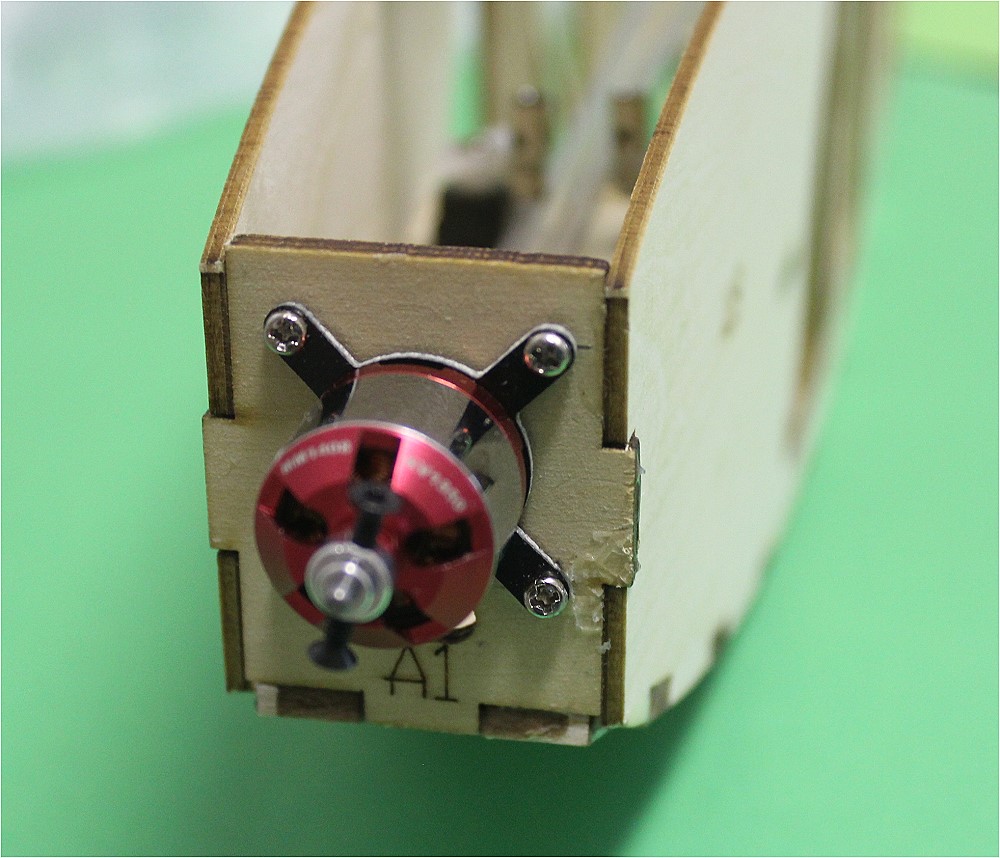

	Der BL-Motor ist am Spant verschraubt.
	hier von unten

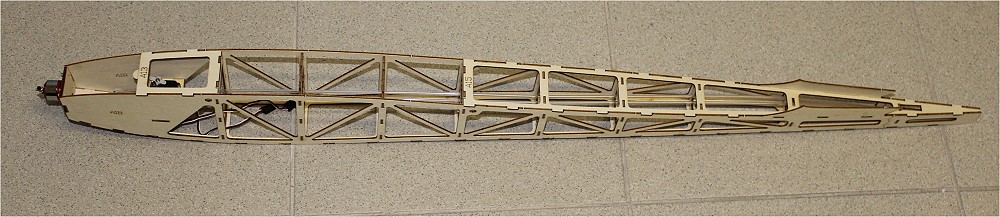

	So sieht das Rumpfgerüst derzeit aus.
	Die HLW-Auflage.

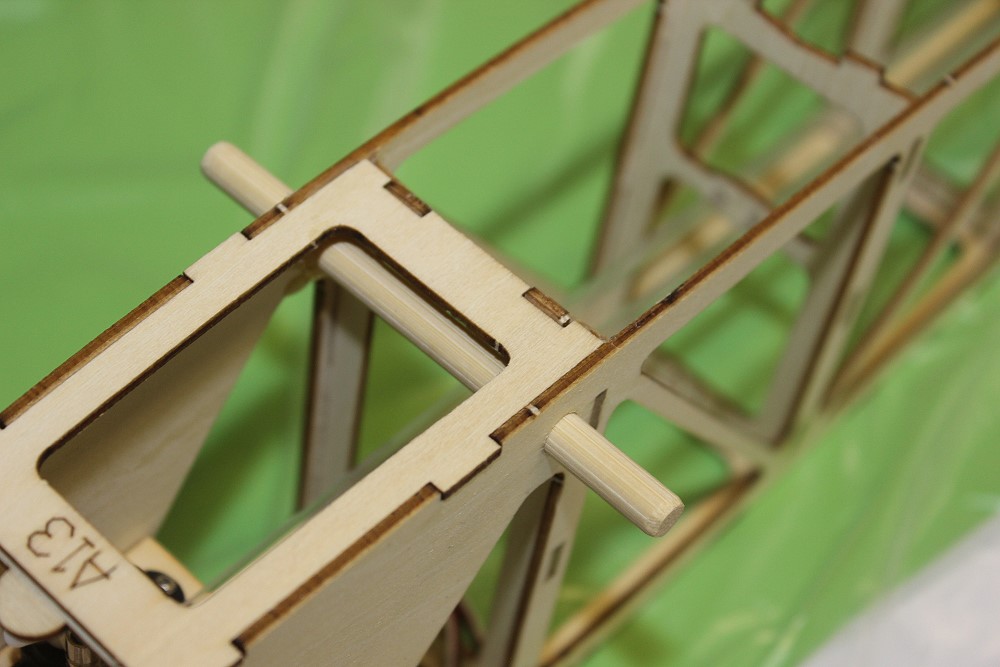

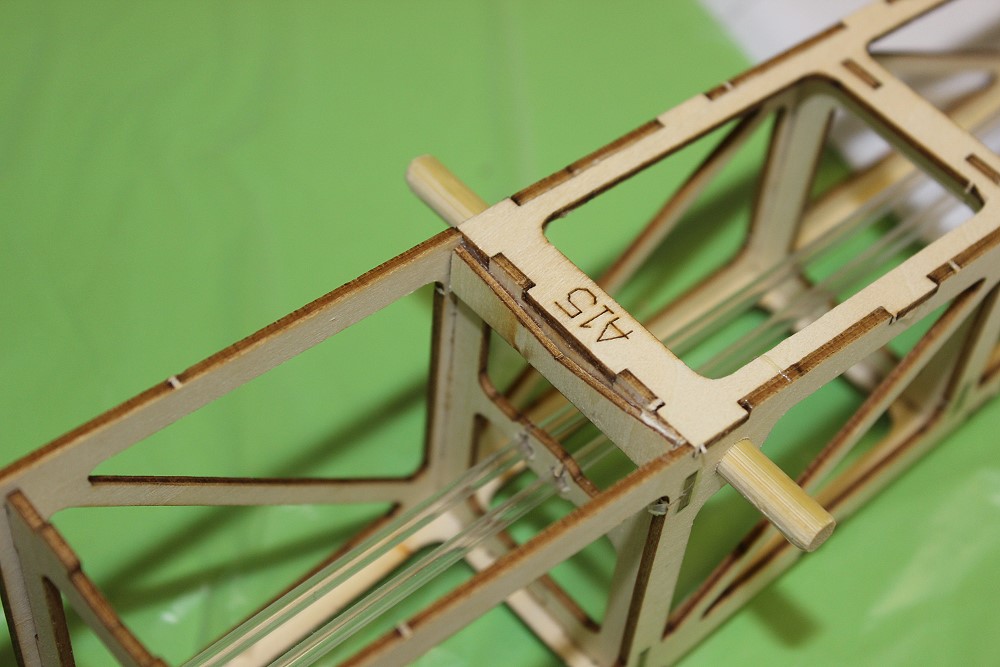

	Die Dübel für die Flächengummis ... vorne
	... hinten

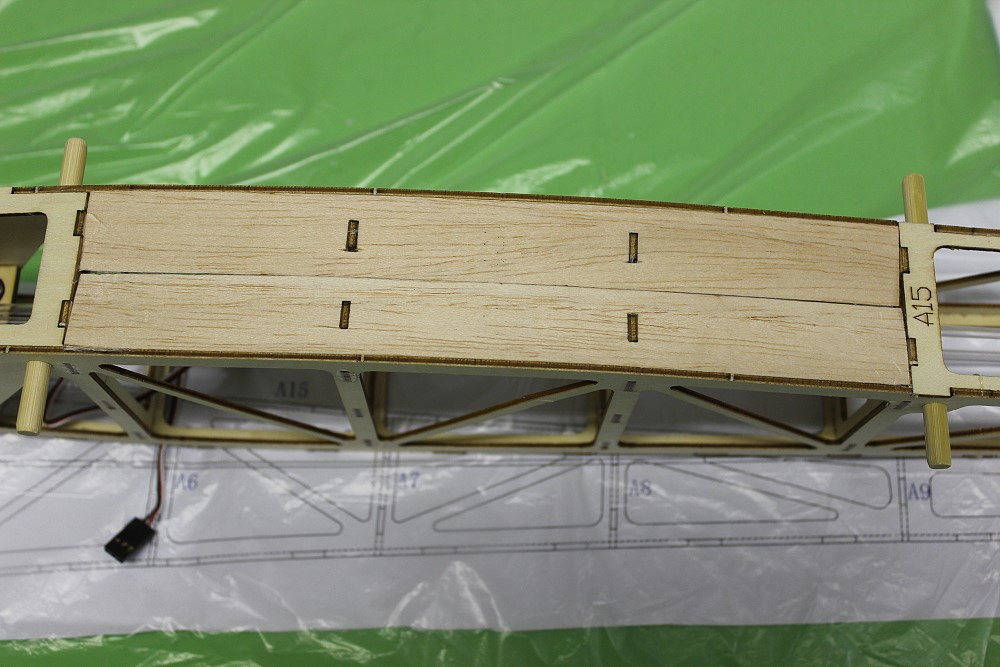

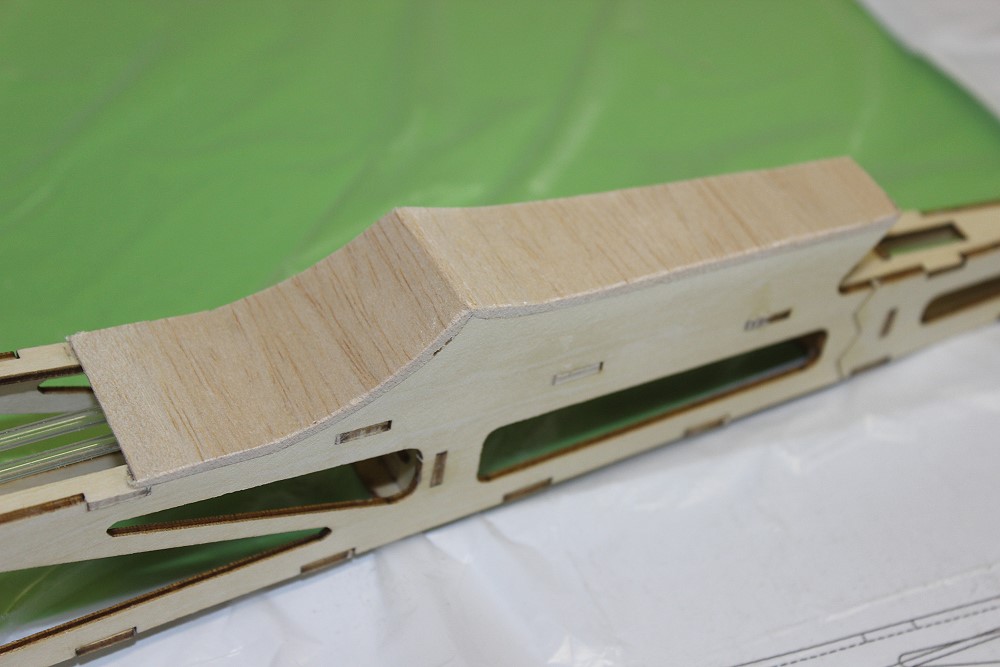

	Die Flächenauflage hat schon die V-Form des Flügels.
	Ich habe einen Sporn am Rumpf angeklebt. Der schützt das SR.

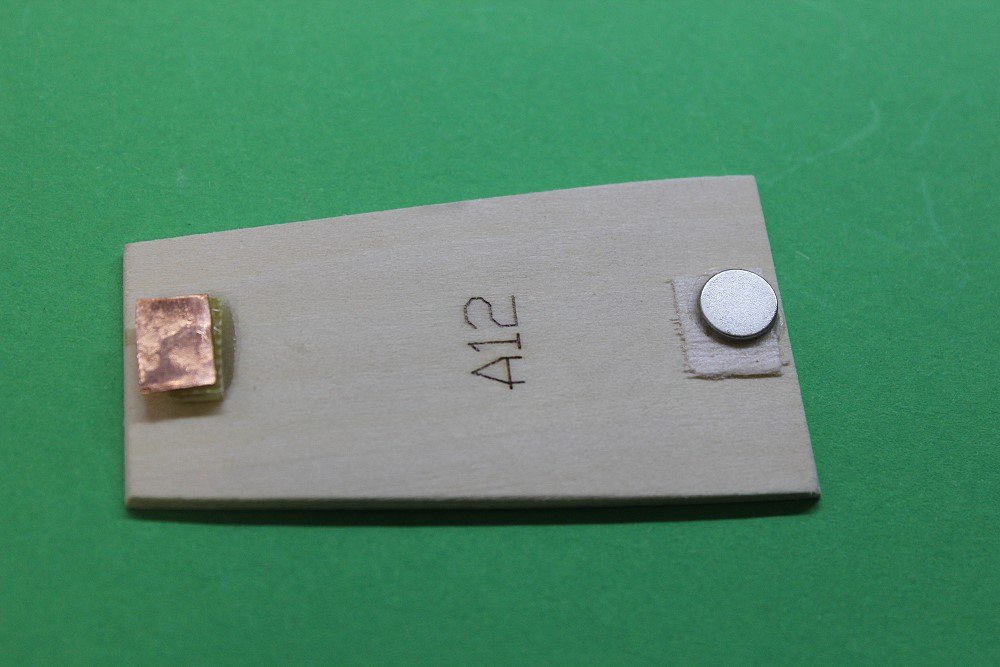

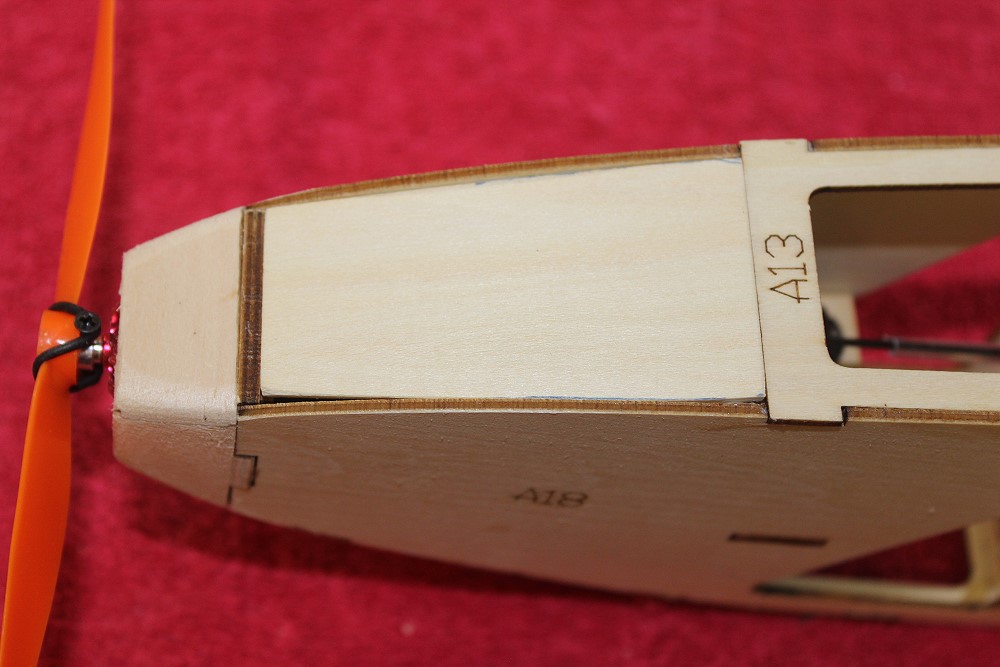

	Der Deckel vorne im Rumpf wird vorne eingehängt und hinten durch einen Magneten gehalten.

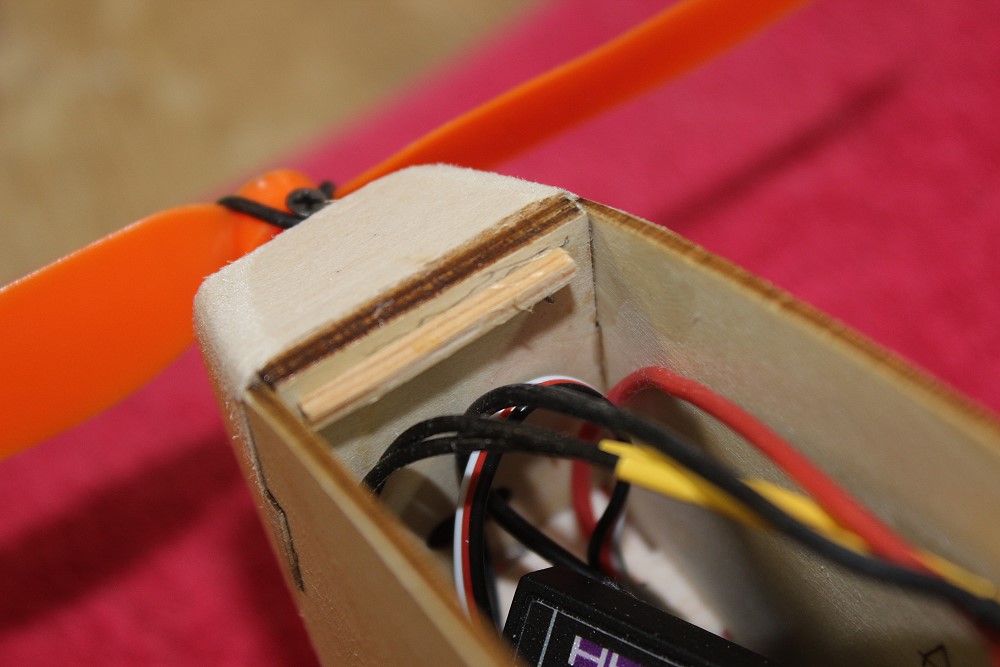

	Hier hängt man den Deckel ein.

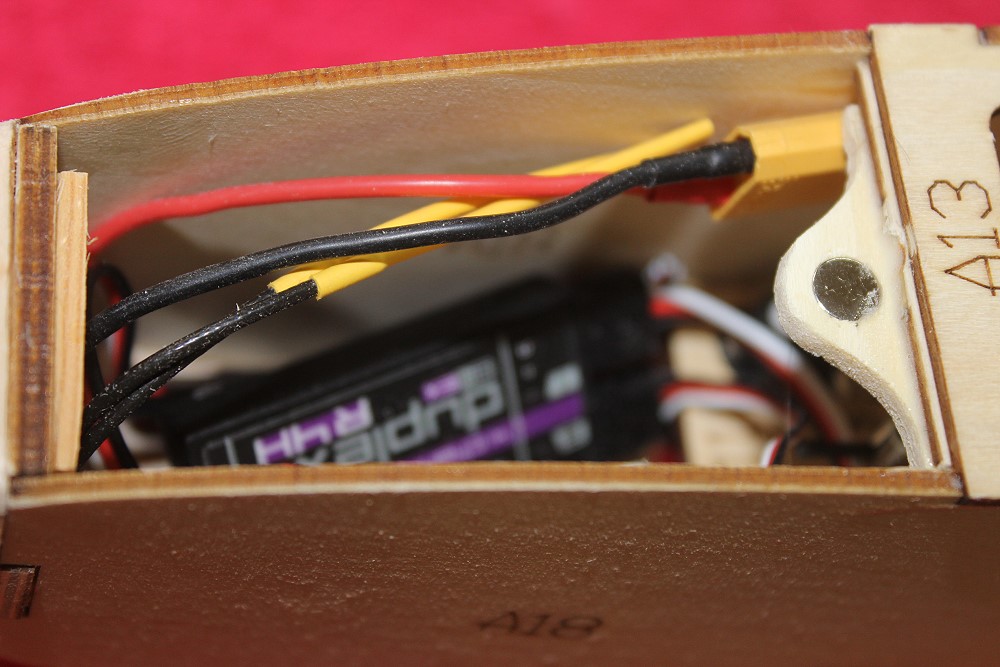

	Da sitzt der Magnet.
	zu

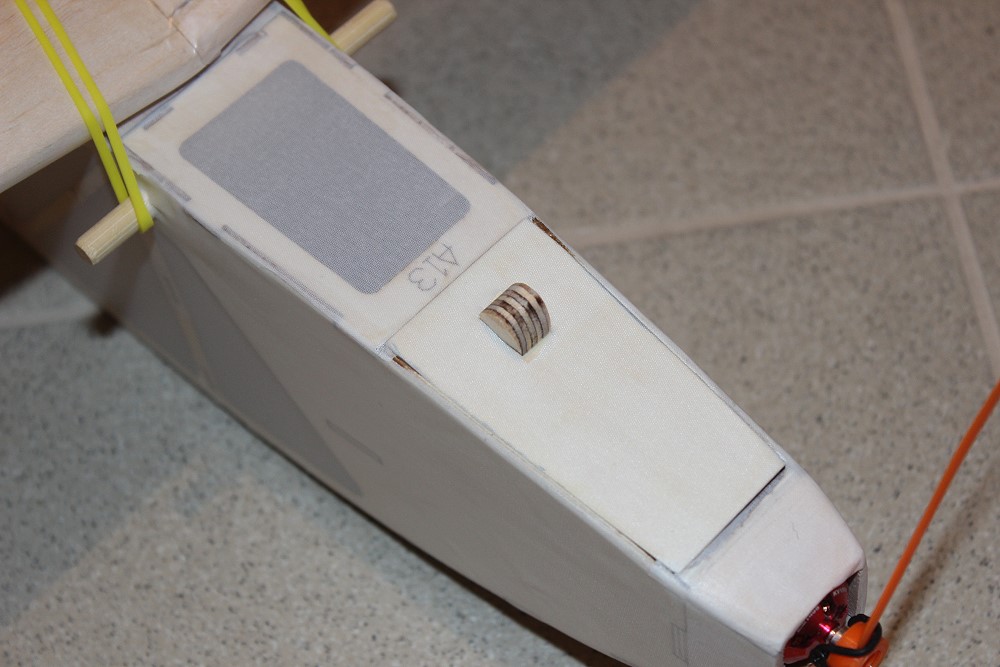

	Deckel mit Knebel.
