Flügelbau

zum Vergrößern auf die Bilder klicken

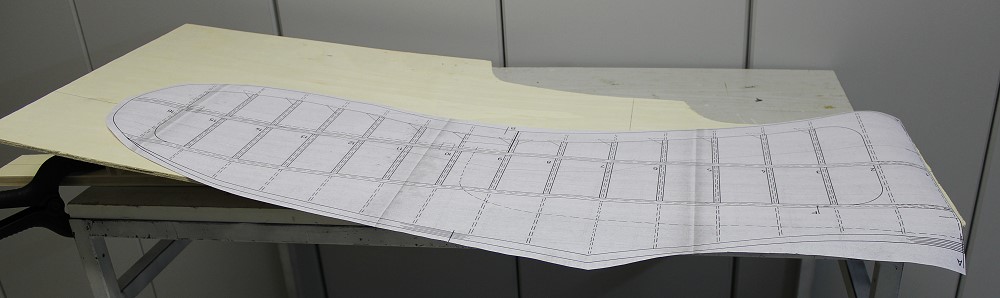

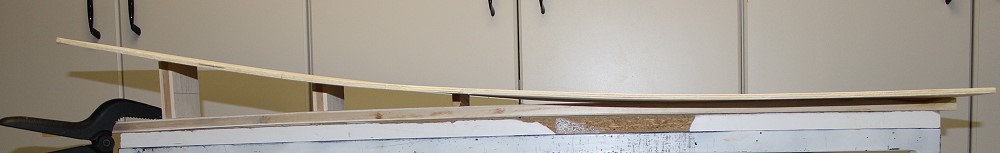

Die Helling für einen gebogenen Flügel.
Ein 6mm SpH-Brett auf den im Plan angegebenen Stützen.
Man muß zu den Höhenangaben der Stützen die 6mm Dicke des SpH-Brettes dazurechnen.

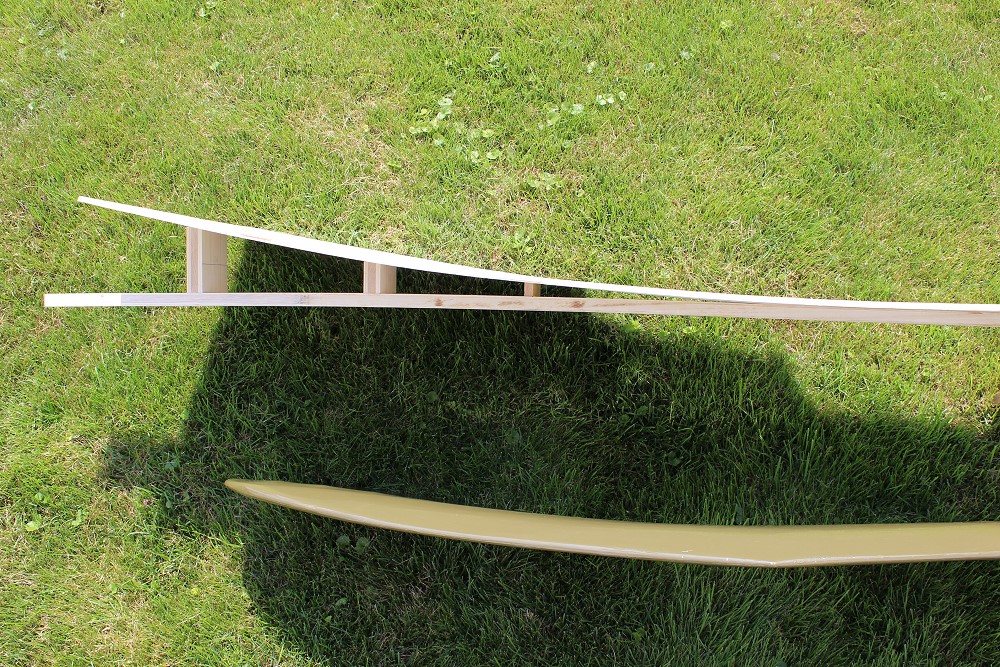

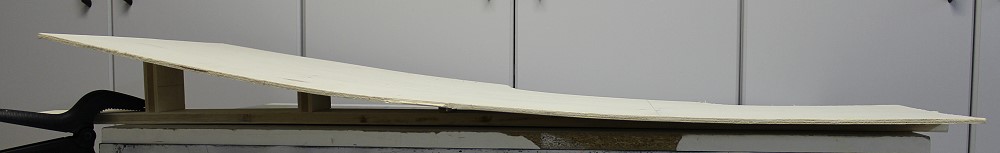

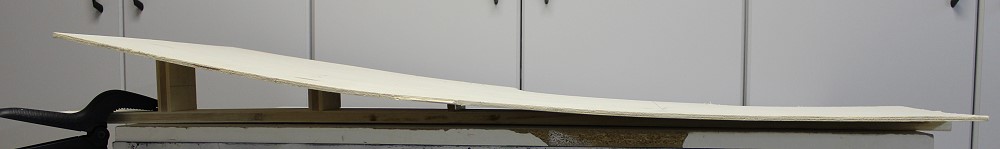

Hier sieht man den fertigen Flügel unter der Helling.
Die Flachstahlsteckung geht somit gerade in den Flügel rein, da die V-Form erst weiter hinten durch die Biegung entsteht.

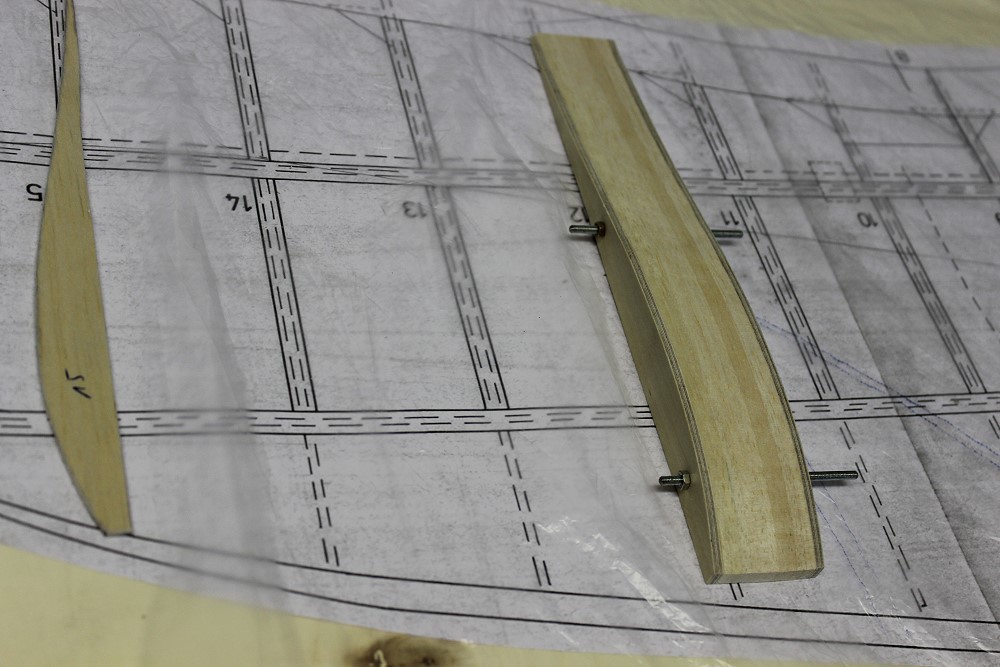

Rippenblock 9-14: die Musterrippen aus SpH werden dann gleich die Rippen 9 beim Querruder.

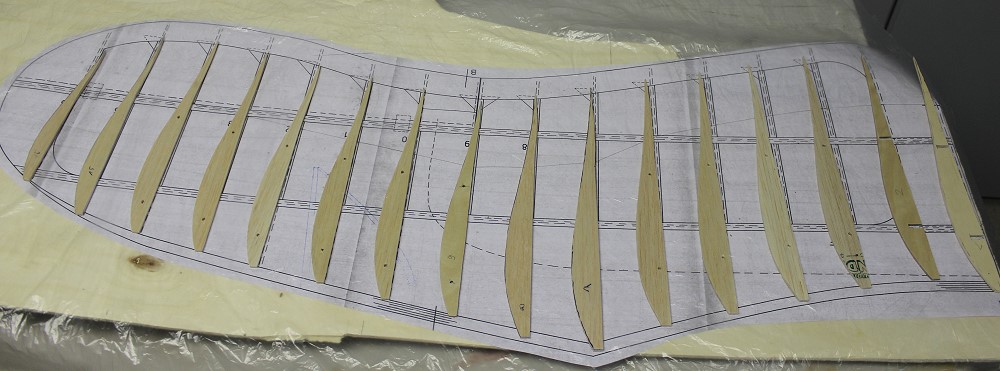

Rippe 1-6 können auch als Block hergestellt werden, wobei die Musterrippen gleich Rippe 1 werden. Rippe 2 soll aus SpH sein, da die Steckungsrohre von Nr. 1 bis 2 gehen.
Ich habe mich entschlossen, die Rippen und die Beplankung aus 3mm statt, wie im Plan, aus 2mm Balsa zu machen.

Deshalb sind die Holme auch 3x8mm Kiefernleisten und nicht 2x8mm.
Ungewöhnlicher Aufbau:

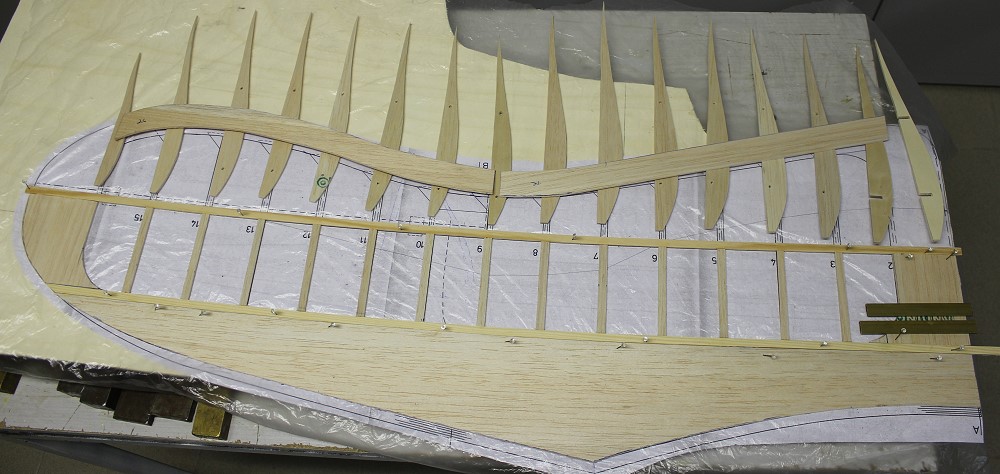

Holm, Nasenbeplankung und Aufleimer kommen  zuerst auf das Baubrett (alle 3mm).

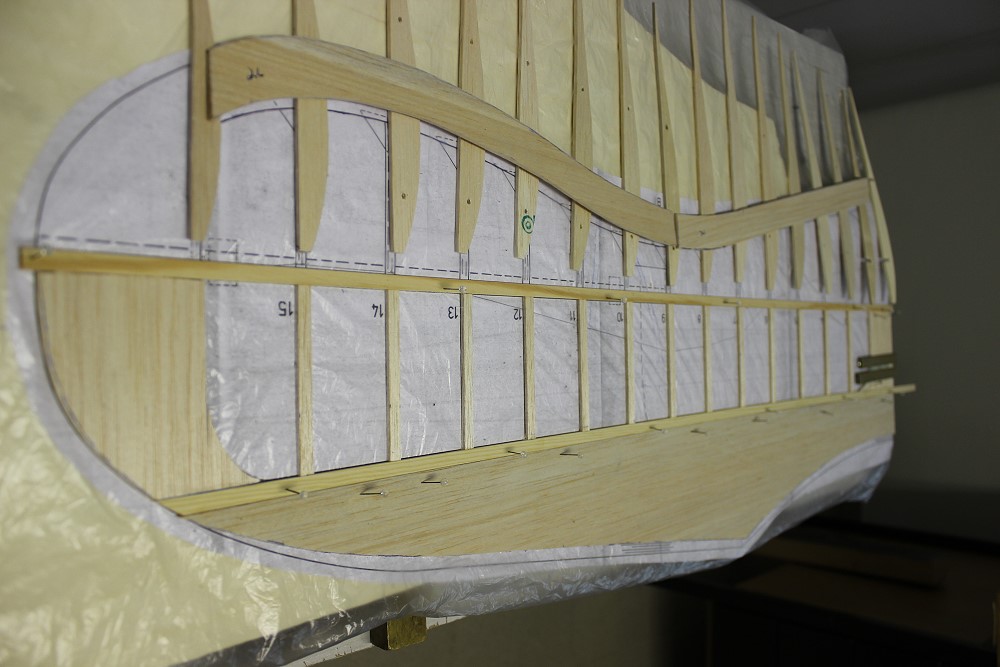

Da die Rippen 2/3 von vorne eine gerade Unterseite haben, kann man dann die Rippen aufsetzen.

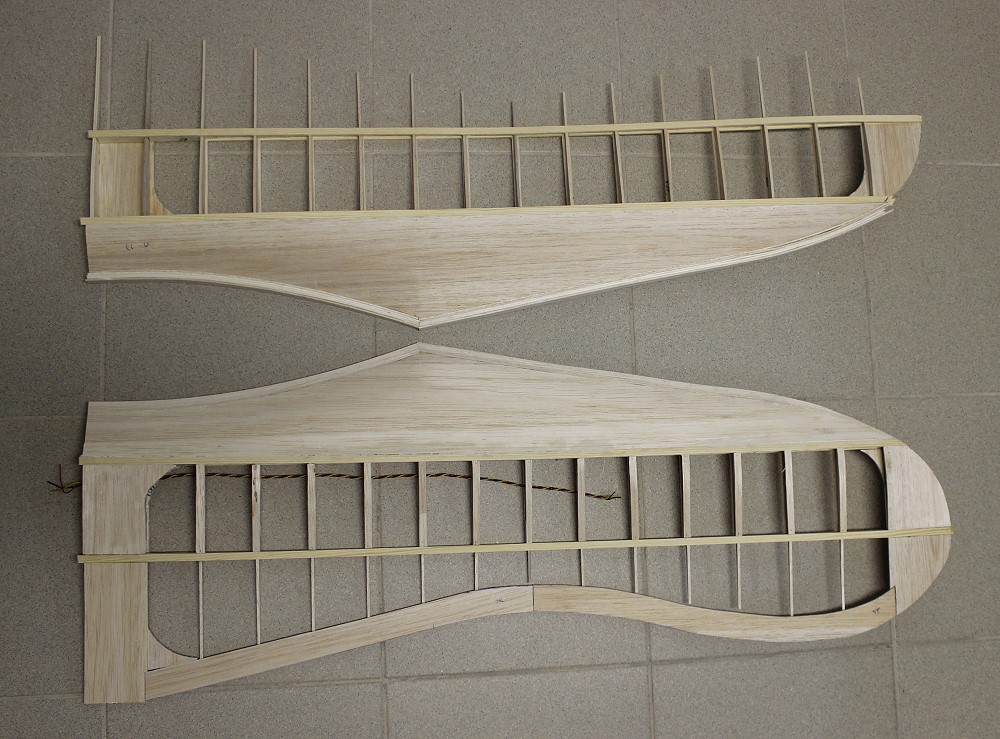

Obere Beplankung und Aufleimer sind drauf. Die Nasenleiste besteht aus 5 Lagen 2mm Balsa.

(Ja! Das grüne Graupner-Zeichen liegt dann innen!)

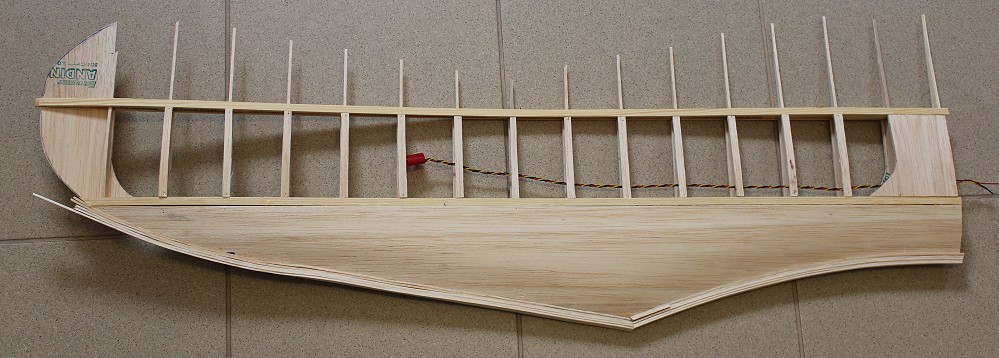

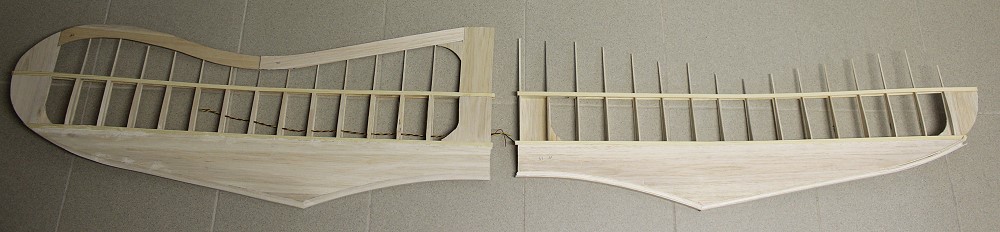

Re. Flügel ist zu 2/3 fertig, der li. 1/2.
Dem Milan-Flügel ähnlich, wenn man die Durchbiegung noch bedenkt.

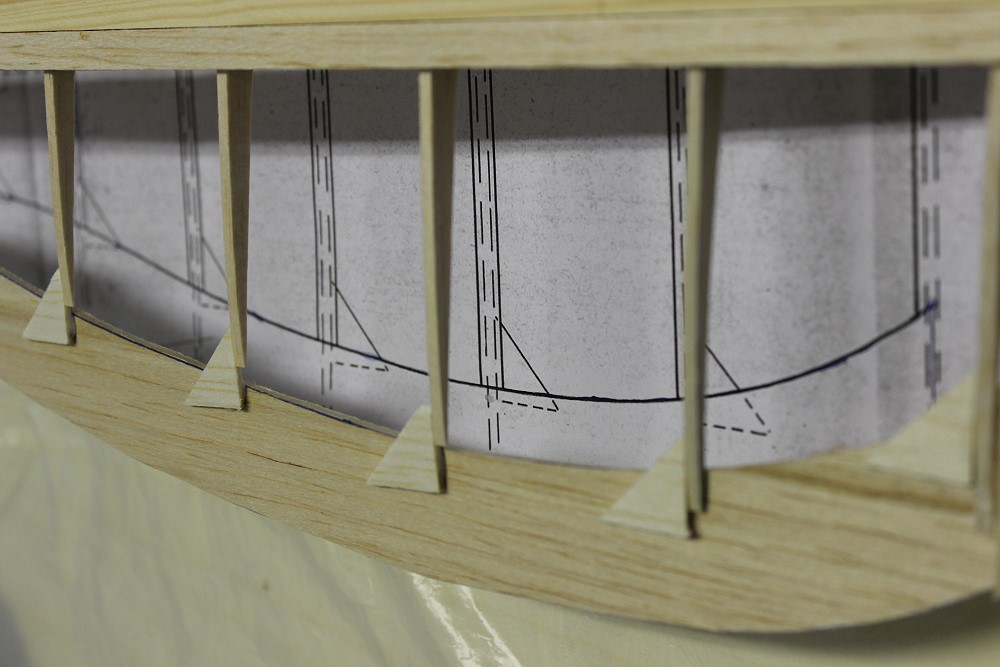

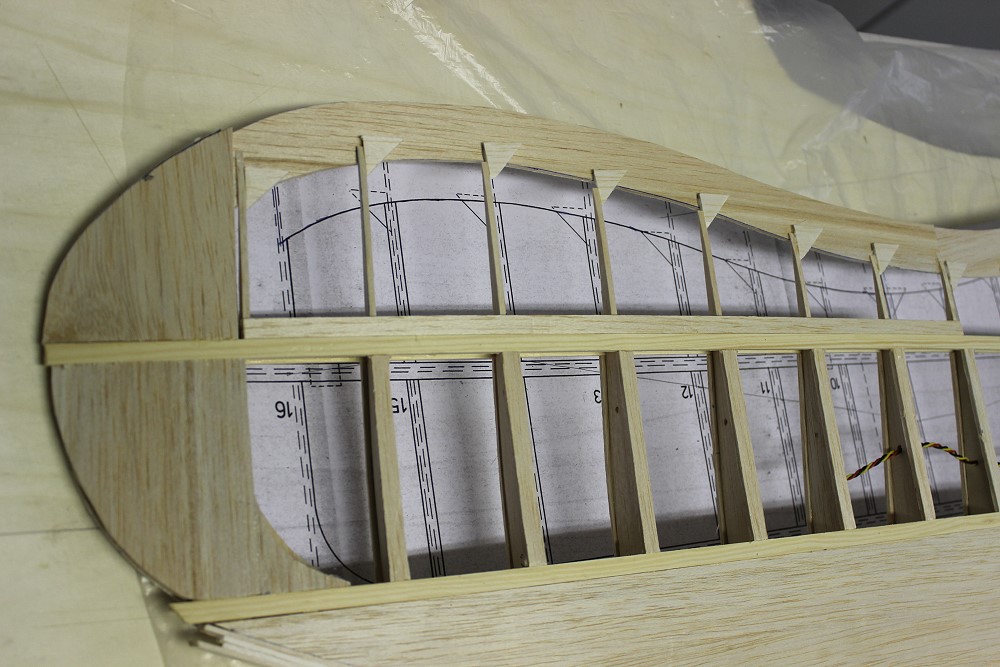

An die Rippenenden kommen Ecken aus 2mm Balsa, 2x2cm groß.Leider sind die Rippen so ungenau gezeichnet, daß einige nicht auf der Endleiste aufliegen. Durch die Ecken wird dieser Fehler ausgeglichen.

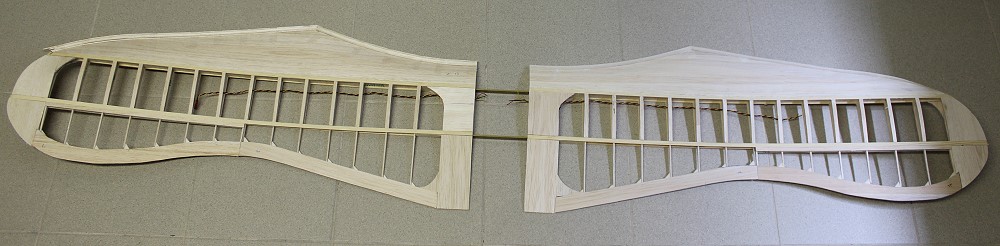

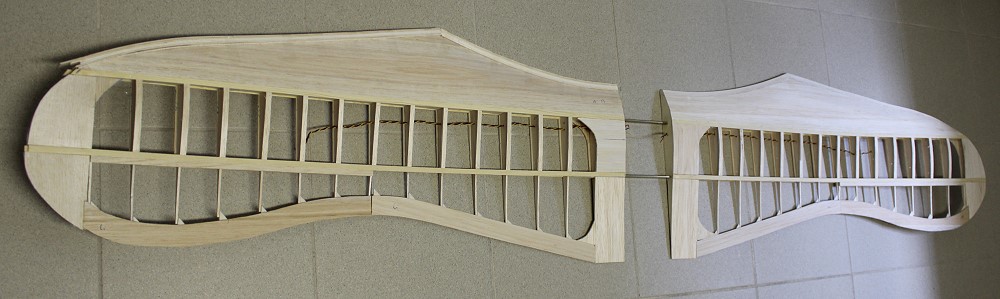

Beide Flügel zusammengesteckt.
Das ist beinahe schon der gesamte Vogel.

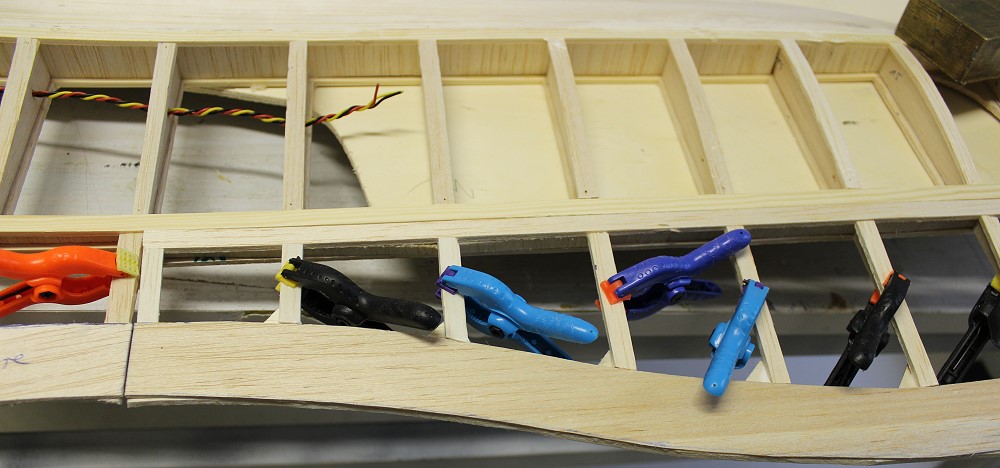

Die hinteren Rippenaufleimer - oben.

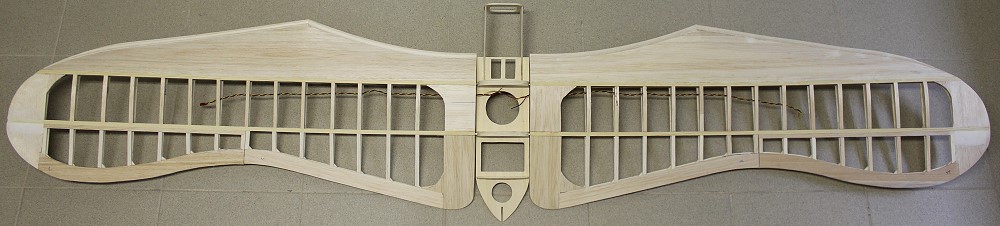

Flügel zusammengesteckt und die Spanten mit Steckungsrohren auf das Rumpfgerüst geklebt.

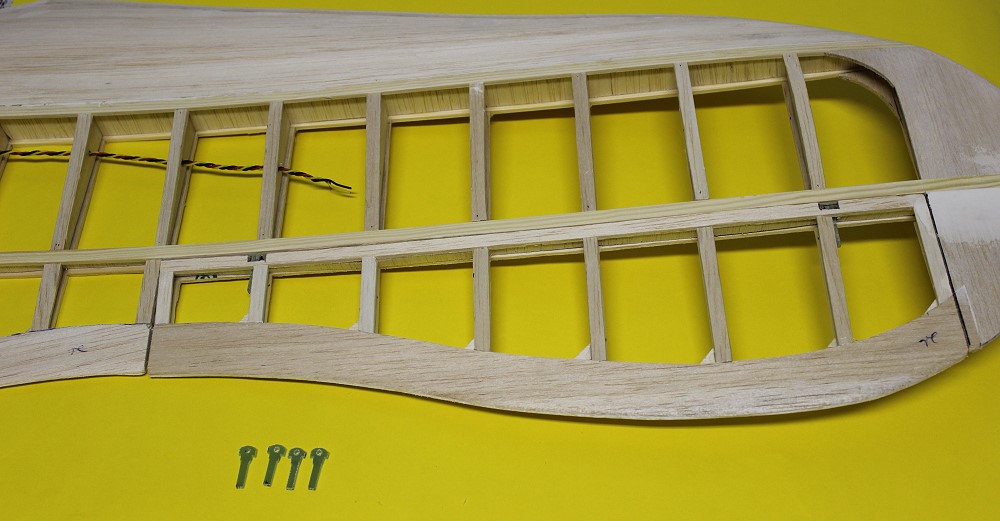

Querruder sind ausgeschnitten.

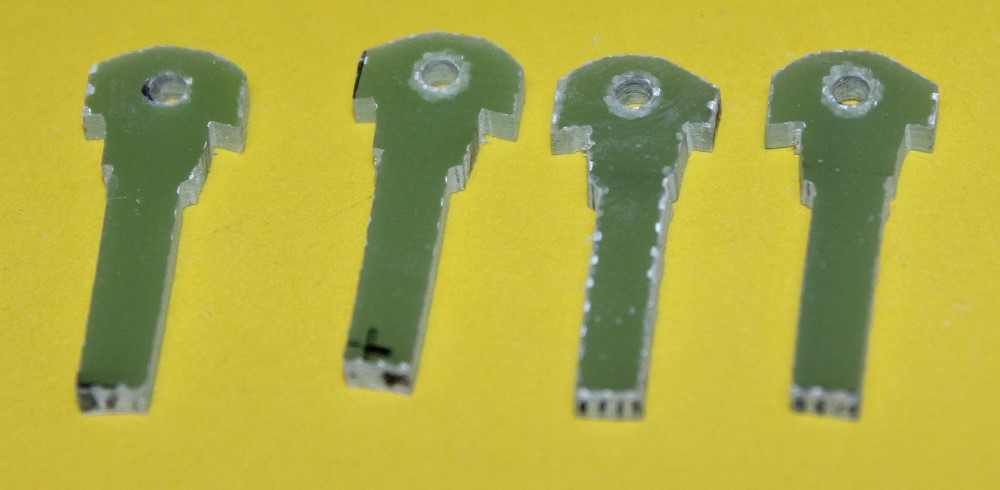

Scharniere aus 2mm GfK mit 2mm Loch.

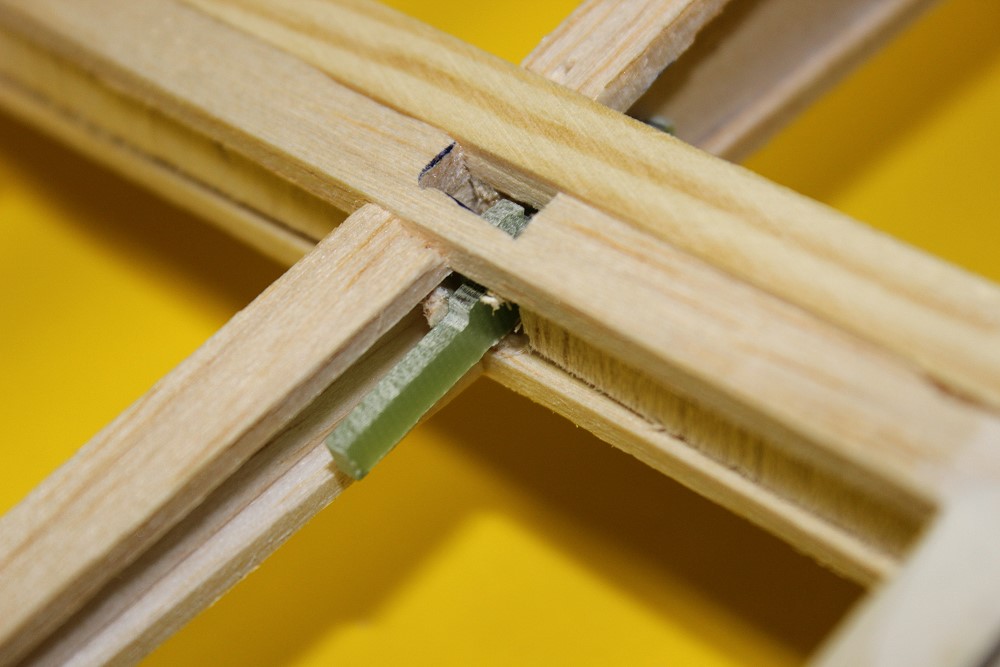

Scharniere werden mit M2-Schrauben zusammengehalten.

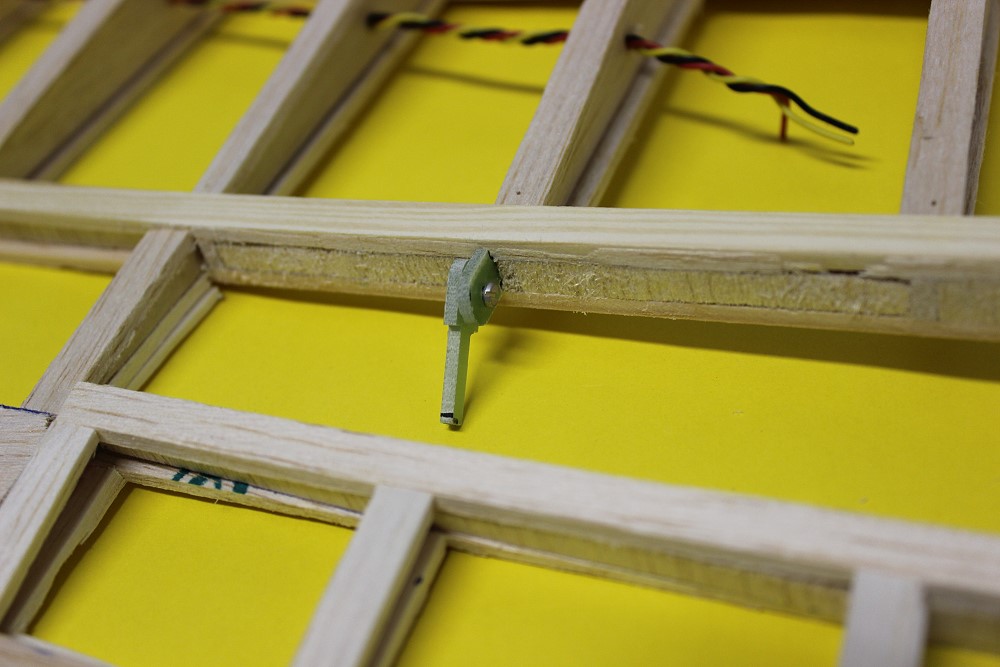

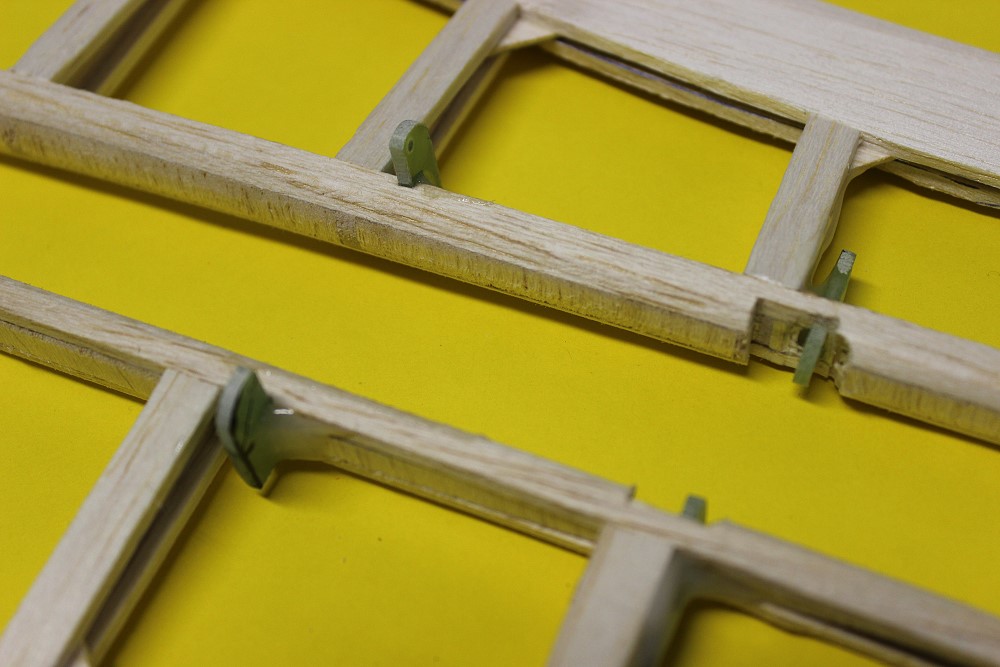

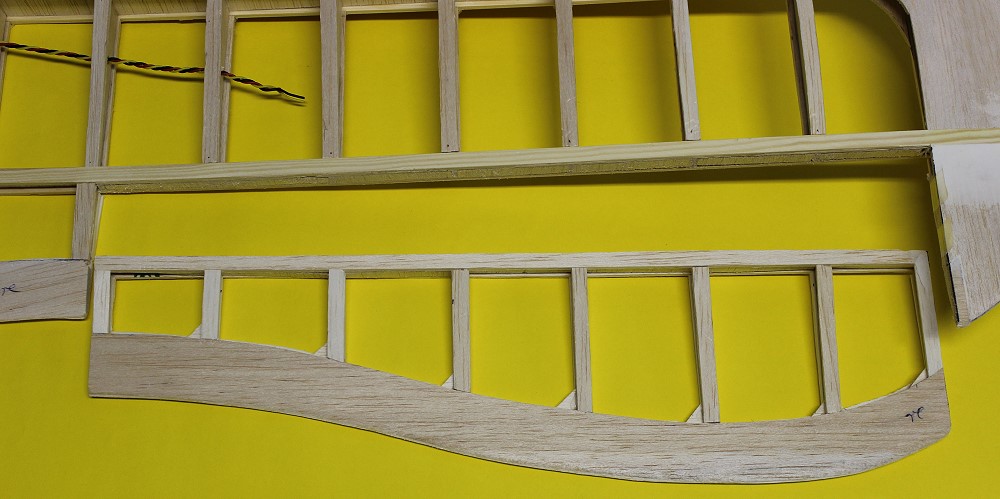

Kleiner Ausschnitt, wo die Scharniere im Querruder sitzen. Die Kanten werden dann noch schräg geschliffen.
Scharniere und Querruder-Ruderhorn.
Eingesetztes Querruder - paßt.

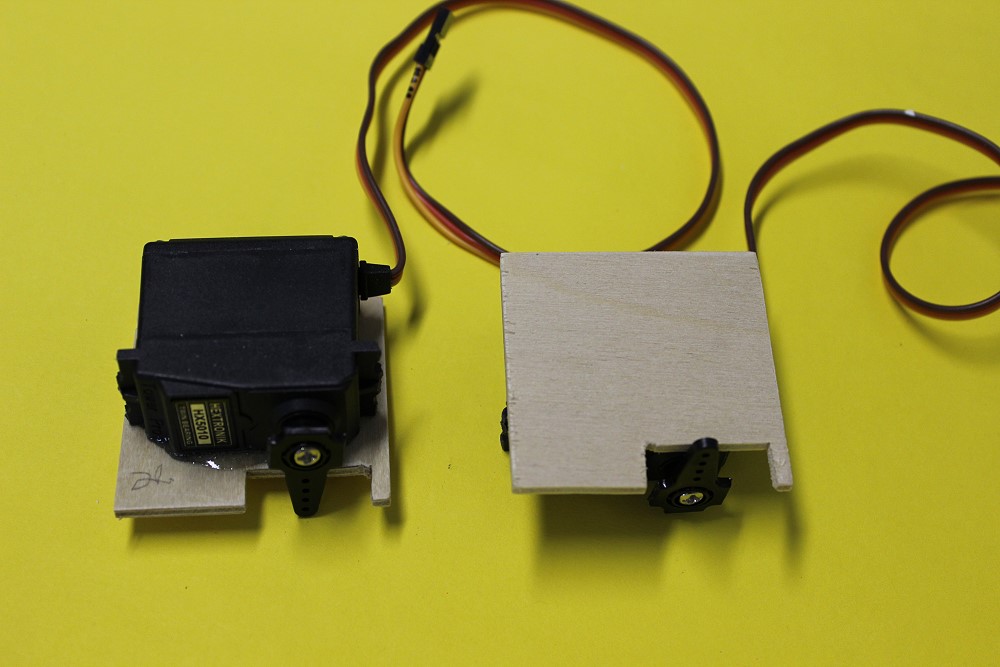

Die Querruderservos sind mit SpH-Deckeln verklebt.

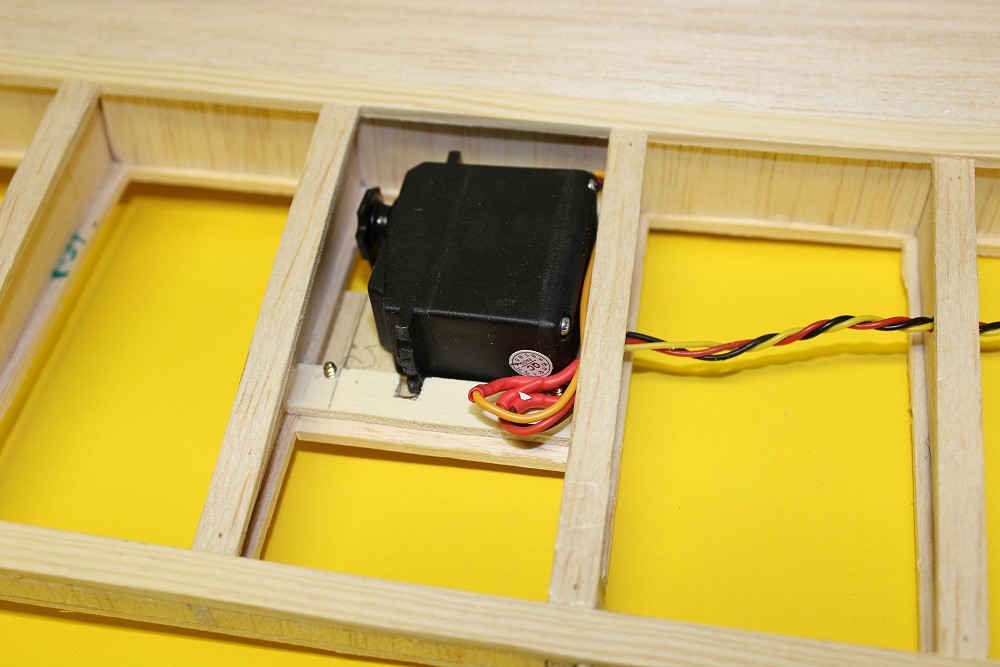

Servo eingesetzt.

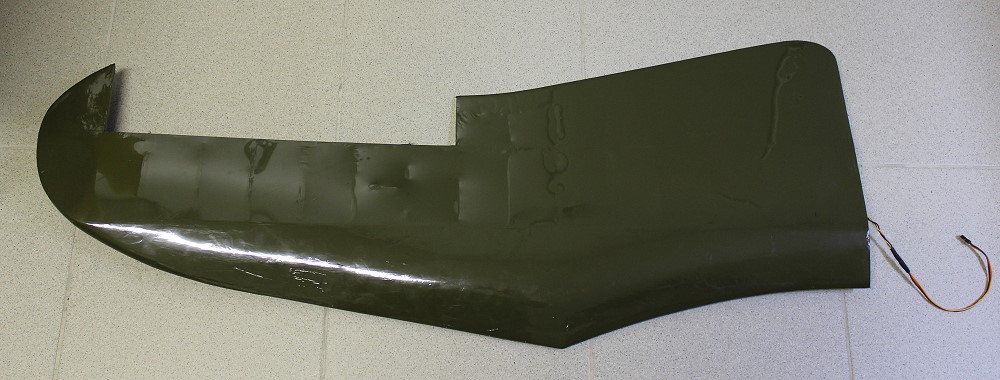

Finish mit olivgrüner Folie, noch ohne Bemalung.

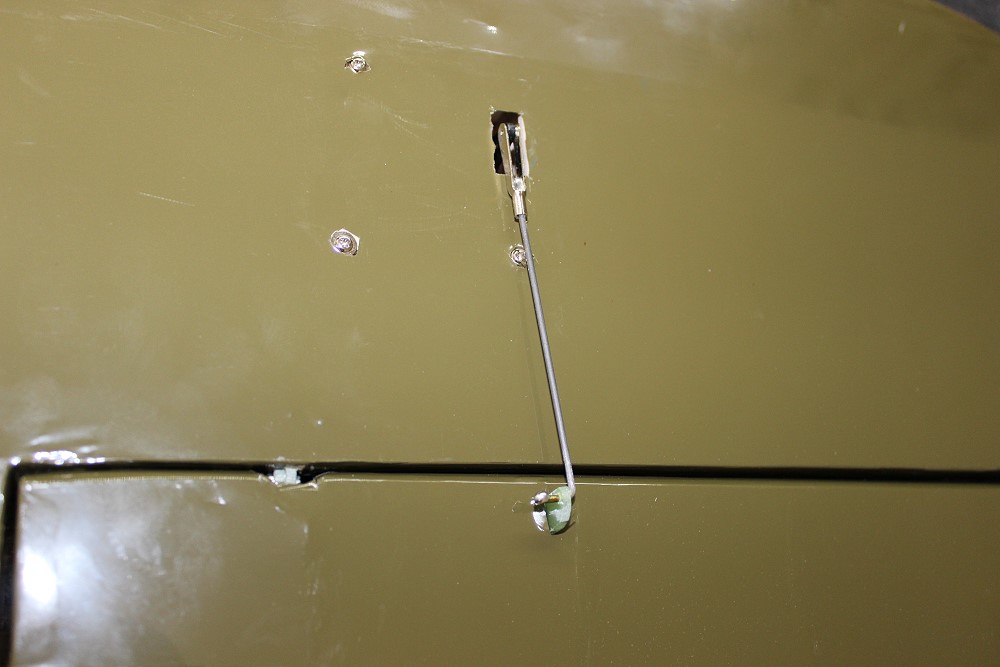

Anlenkung der Querruder.
