LEPRECHAUN Höhenleitwerk |
|
| zum Vergrößern auf die Bilder klicken | |
 |

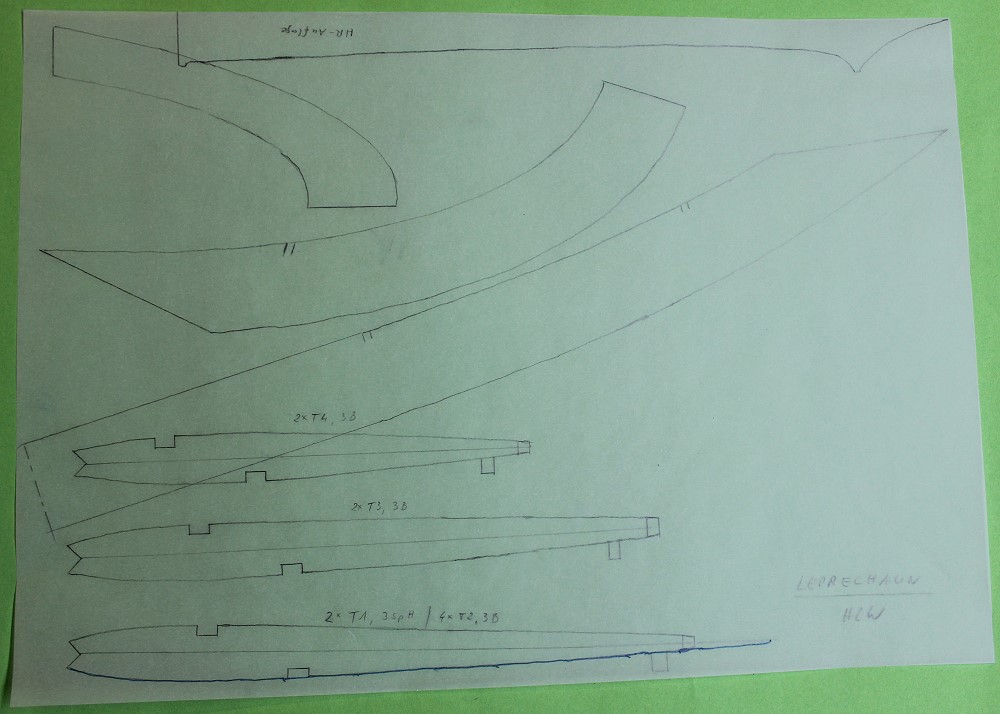

Zuerst habe ich alle Bauteile (Rippen, Endleiste und
HLW-Auflage) auf Transparentpapier gezeichnet. Diese Teile pause ich dann mit Blaupauspapier auf das Holz. |
 |
Alle Rippen sind hergestellt. Innen 2 St. aus 3mm SpH, weil hier das HLW auf den Rumpf geschraubt wird. Die anderen Rippen sind aus 3mm Balsa. |
 |

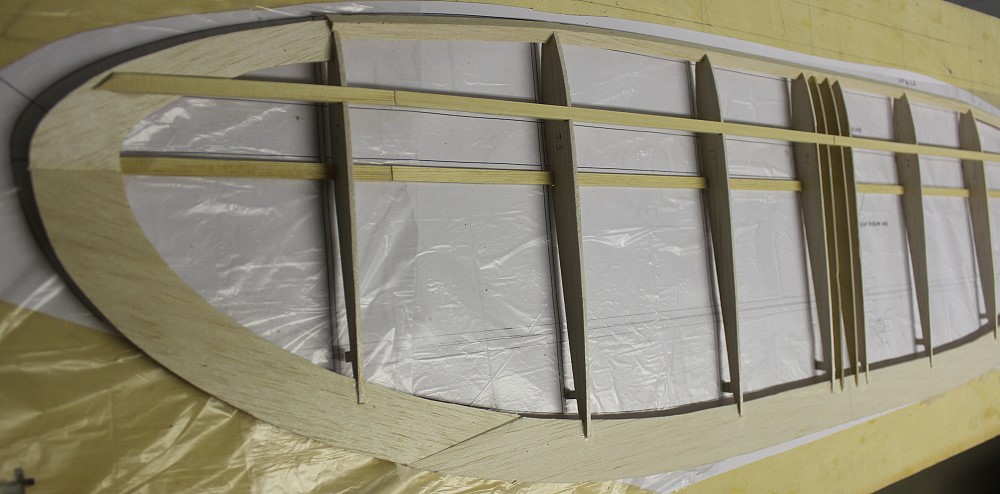

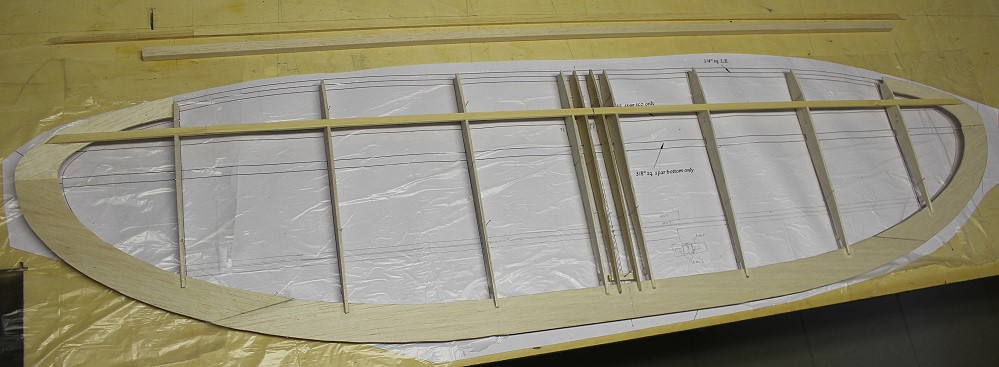

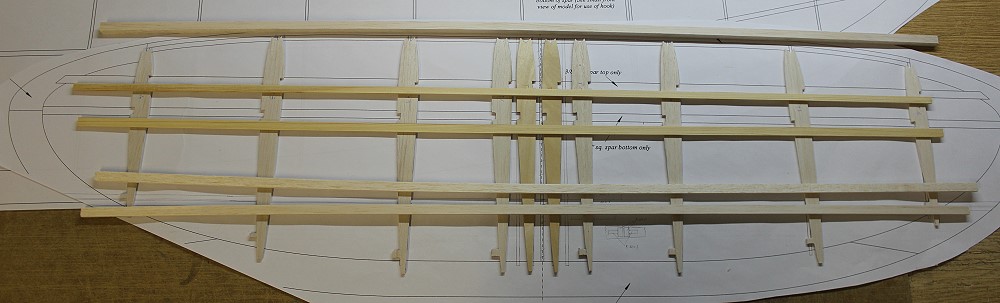

Die Nasenleiste ist eine 10x10mm Balsaleiste. Da sie größer dimensioniert ist, kann man dann gut eine Nasenleiste rausschleifen. die beiden Holme sind 4x8mm Kiefernleisten. Die Endleiste und die Randbögen sind aus 2,5mm Balsa. |
 |

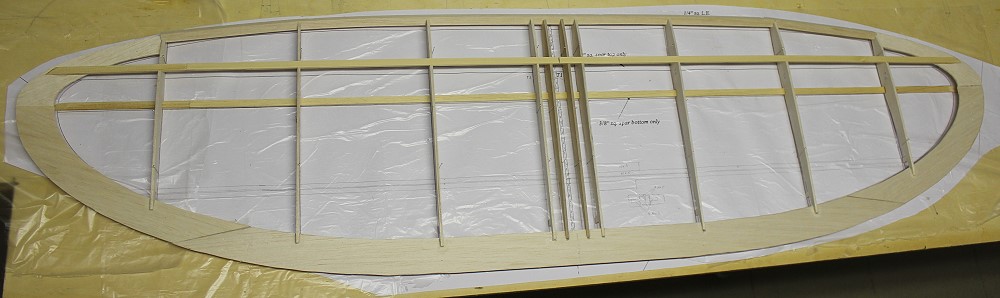

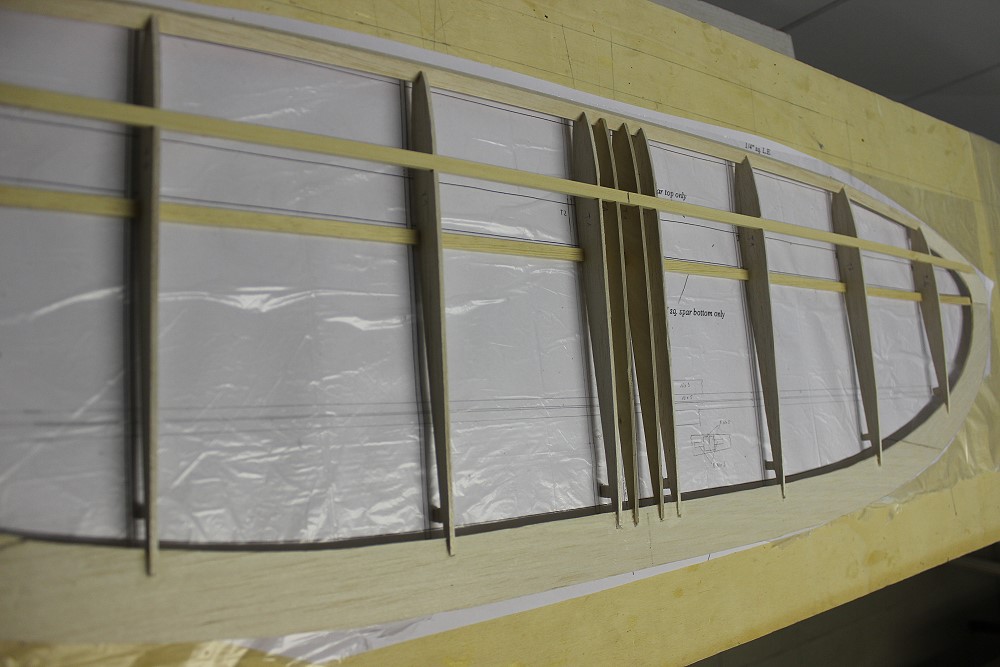

Die Rippen haben hinten Füßchen. Die Endleiste hat für die Rippen Einschnitte. Ich habe zum Einkleben die Endleiste mit 10mm unterlegt. |
 |

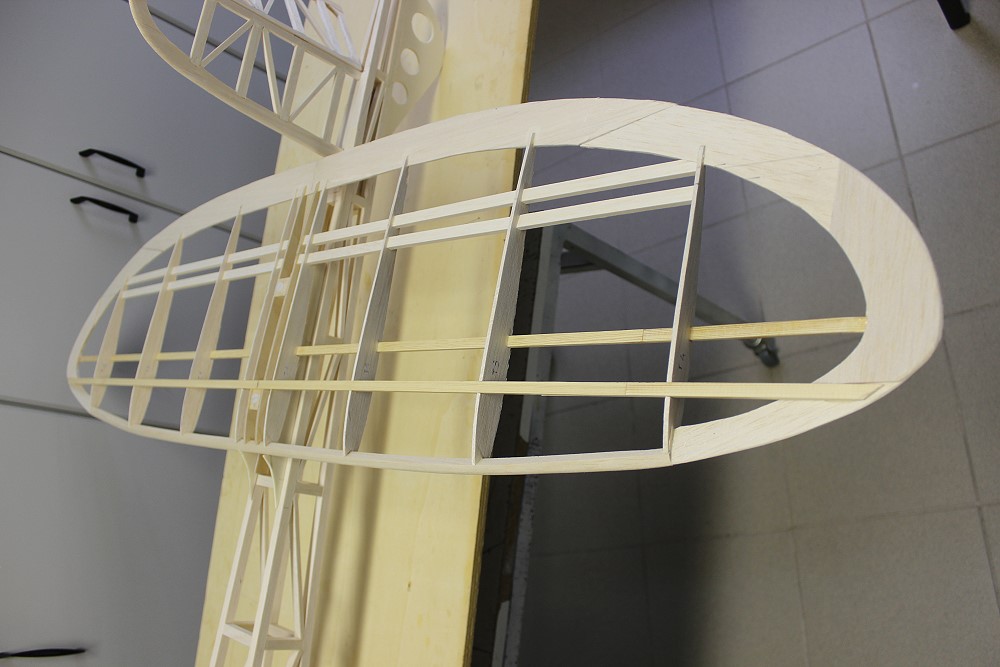

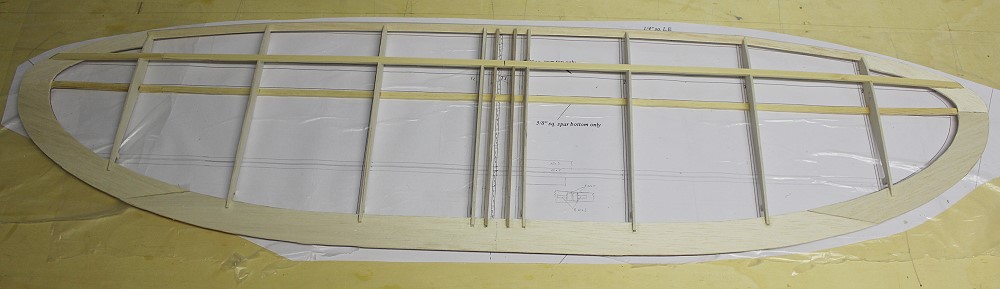

Jetzt muß es nur noch verschliffen werden. |
 |
|
 |
|
 |

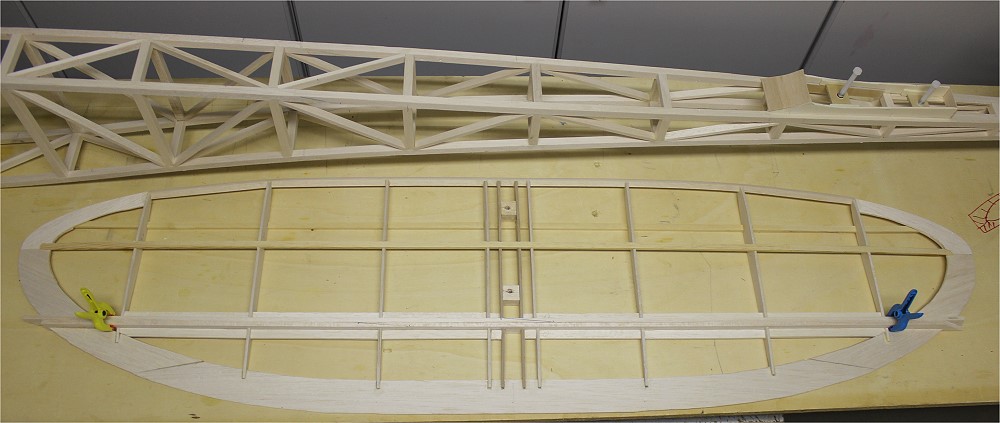

Verkastungen für das HR sind schon mal eingeklebt. |
 |

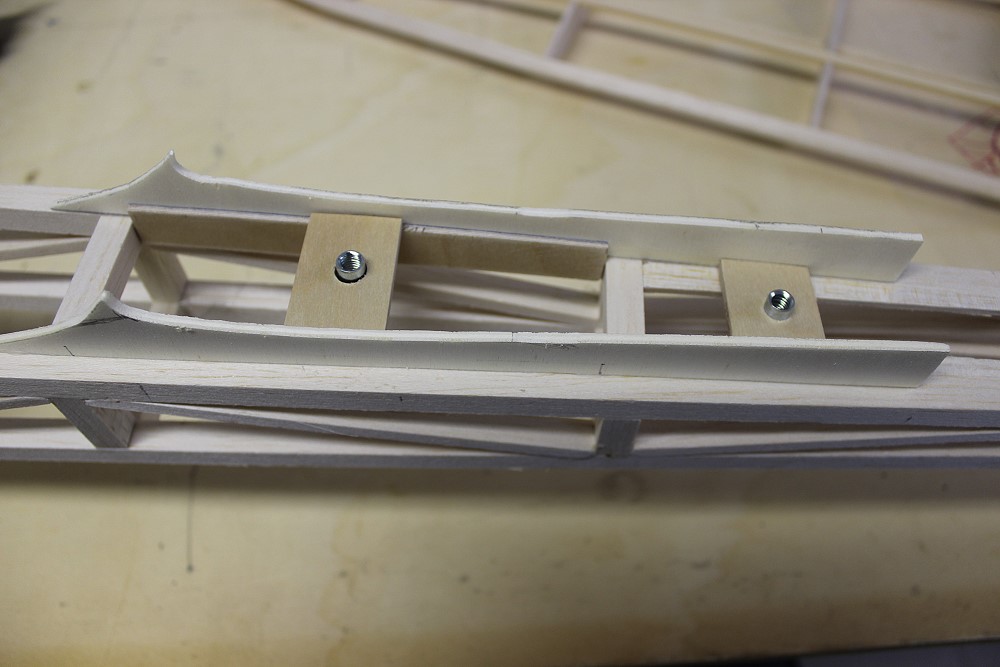

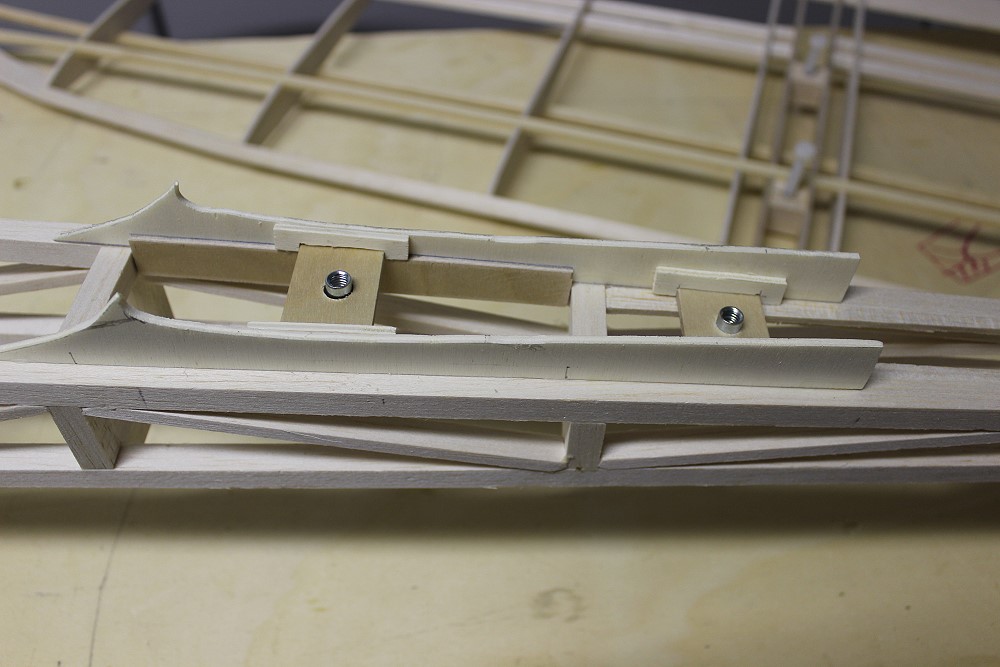

HLW-Auflage und Befestigung mit 2 M6-Nylonschrauben und Einschlagmuttern. |
 |
Die Brettchen mit den Einschlagmuttern wurden nochmal abgesichert. |
 |

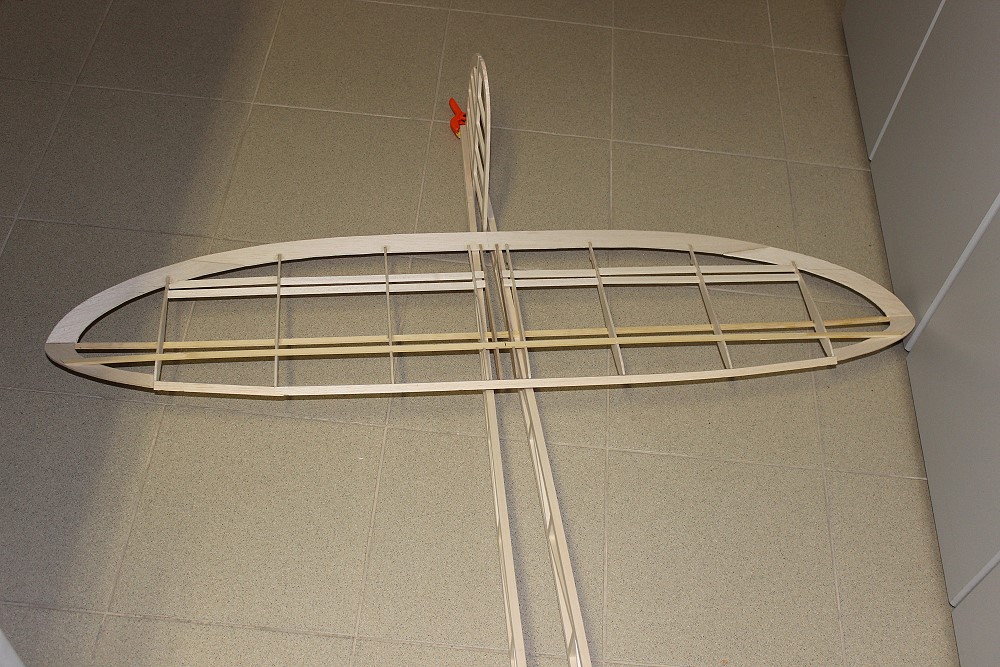

HLW auf Rumpf geschraubt. |
 |
HR-Verkastung aus 5mm Balsa. |
 |
Das HR wird über einen Winkelhebel mit einem CfK-Rohr mit 8mm Durchmesser angelenkt. |
 |

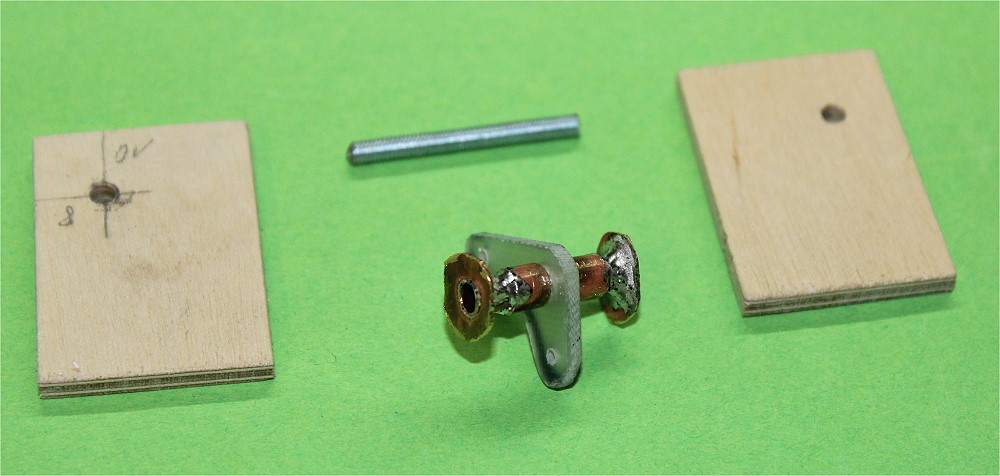

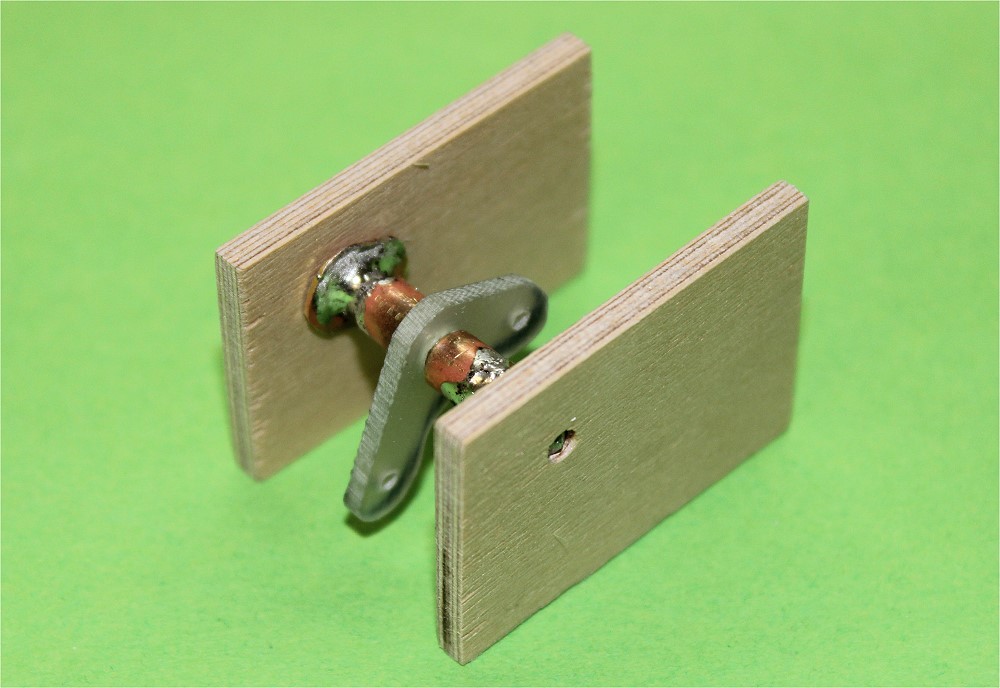

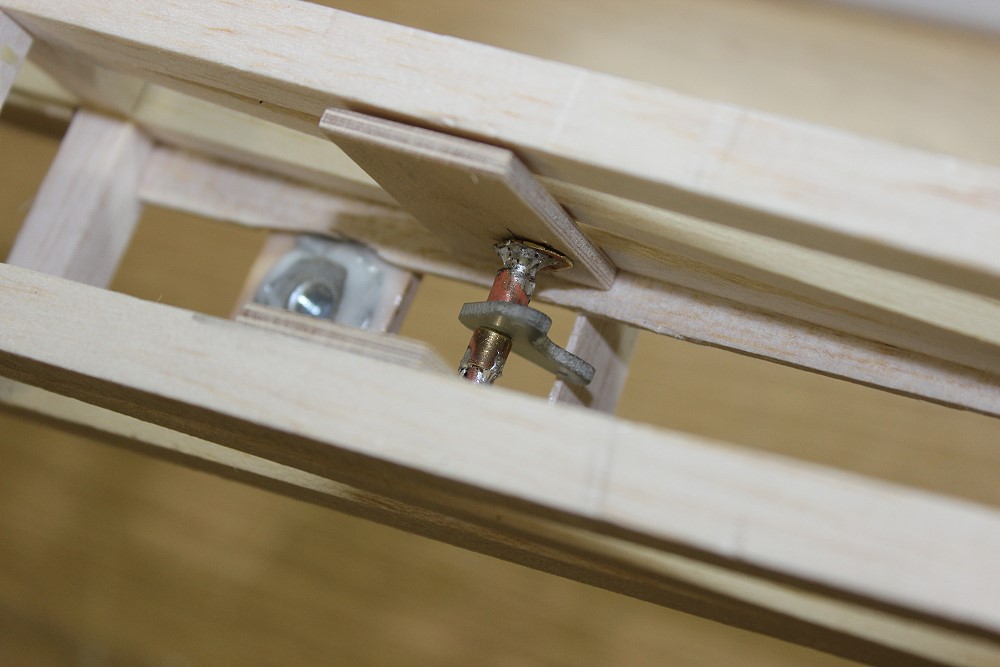

Der Winkelhebel aus 2mm GfK sitzt auf einem 4mm Ms-Rohr
mit aufgelöteten Anschlägen innen und außen. Das Rohr läuft auf einer M3-Achse und diese steckt in 3mm SpH-Brettchen. |
 |
|
 |

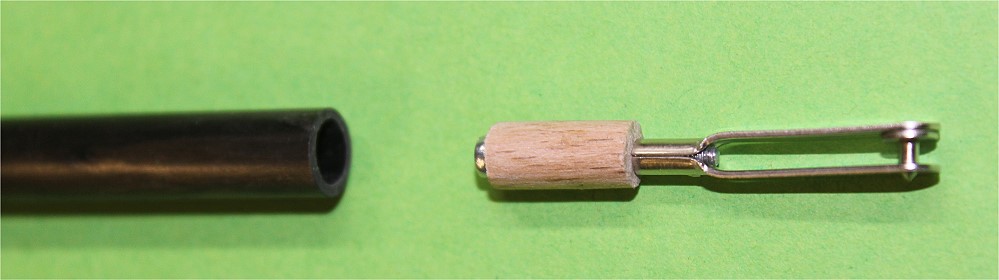

CfK-Schubrohr, Holzdübel mit M2-Schraube und Gabelkopf. |
 |

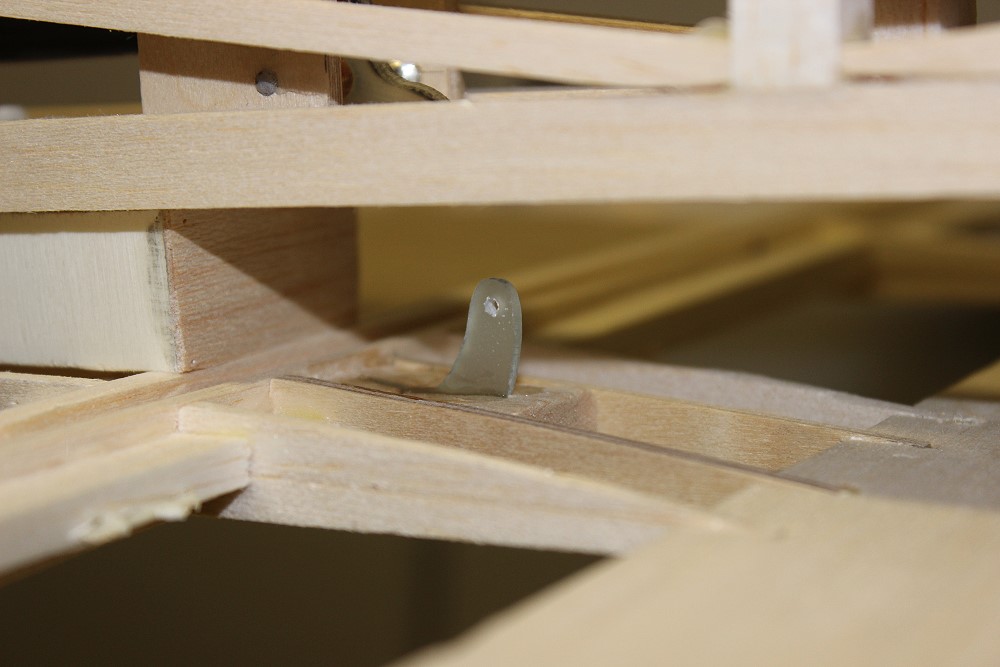

Die nächsten 3 Bilder sind von unten gesehen: Ruderhorn im HR. |
 |

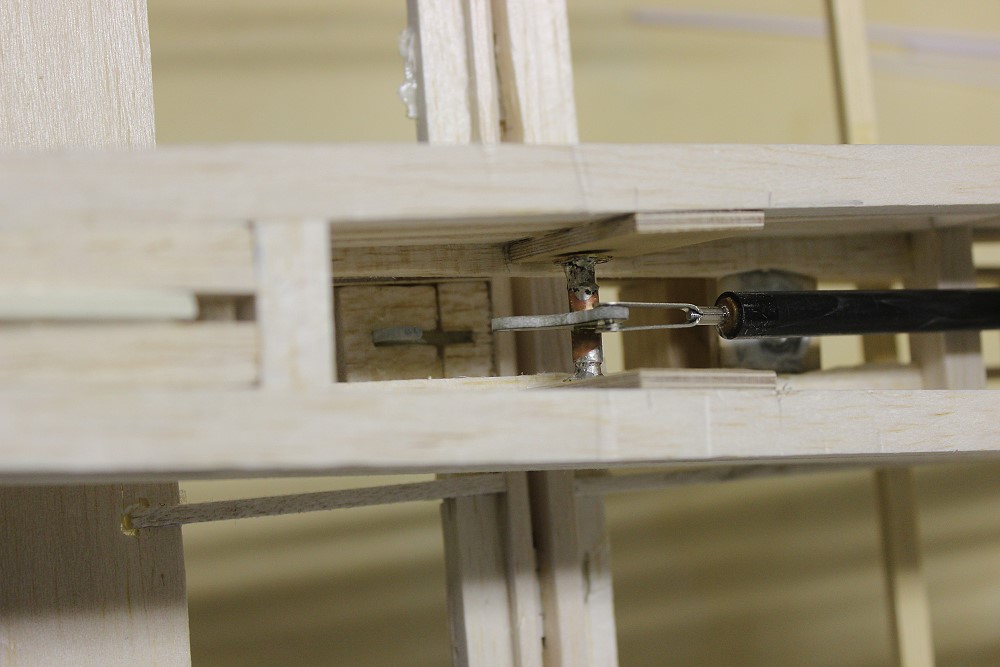

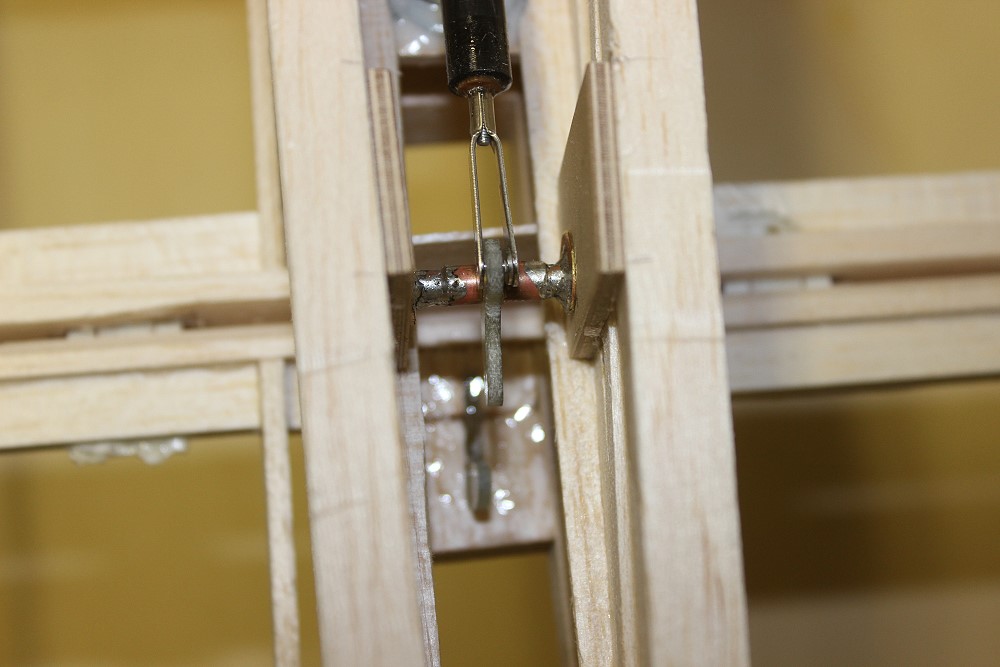

Winkelhebel mit Schubstange. |
 |
Verbindung Hebel-Ruderhorn fehlt noch. |
