LO 100 |
|||
|
Rumpf |
|
||
|
zum Vergrößern auf die Bilder klicken |
|||
 |
In den Rumpf habe ich 2 Spanten aus 12mm SpH eingeharzt. Oben sind die M5-Einschlagmuttern drauf, mit denen der Flügel angeschraubt wird. |
||
 |

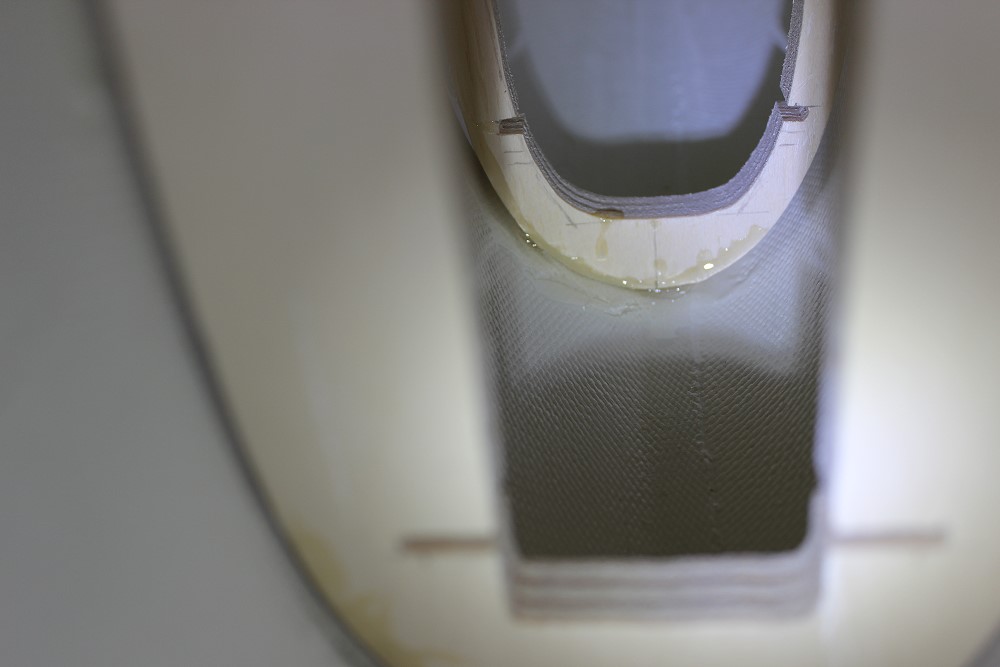

Dahinter der 2. Spant | ||
 |
Beide Spanten sind mit einem 3mm SpH-Brett verbunden. | ||
 |

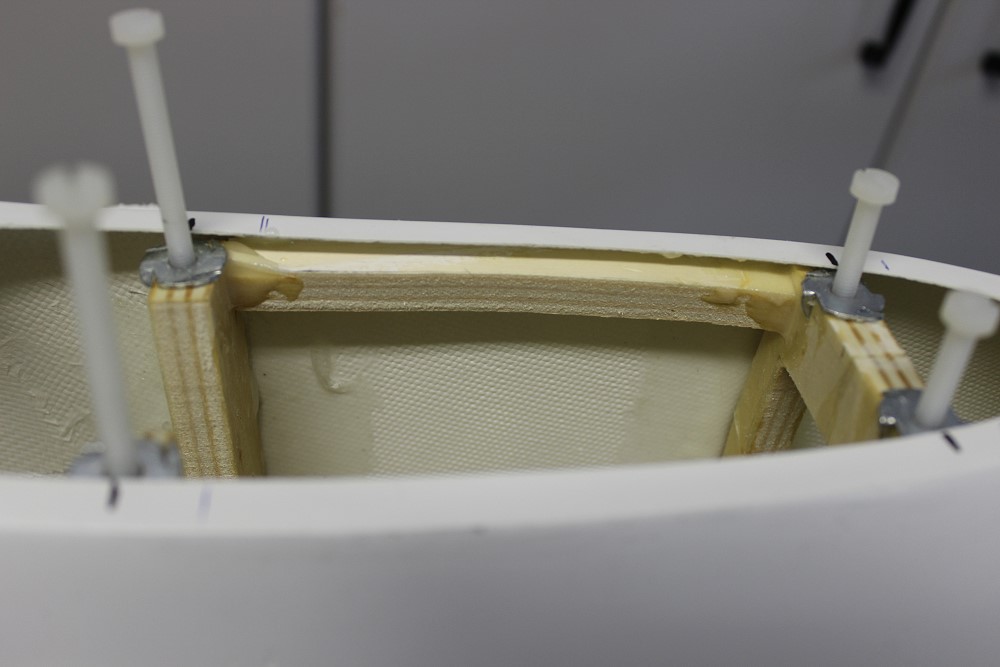

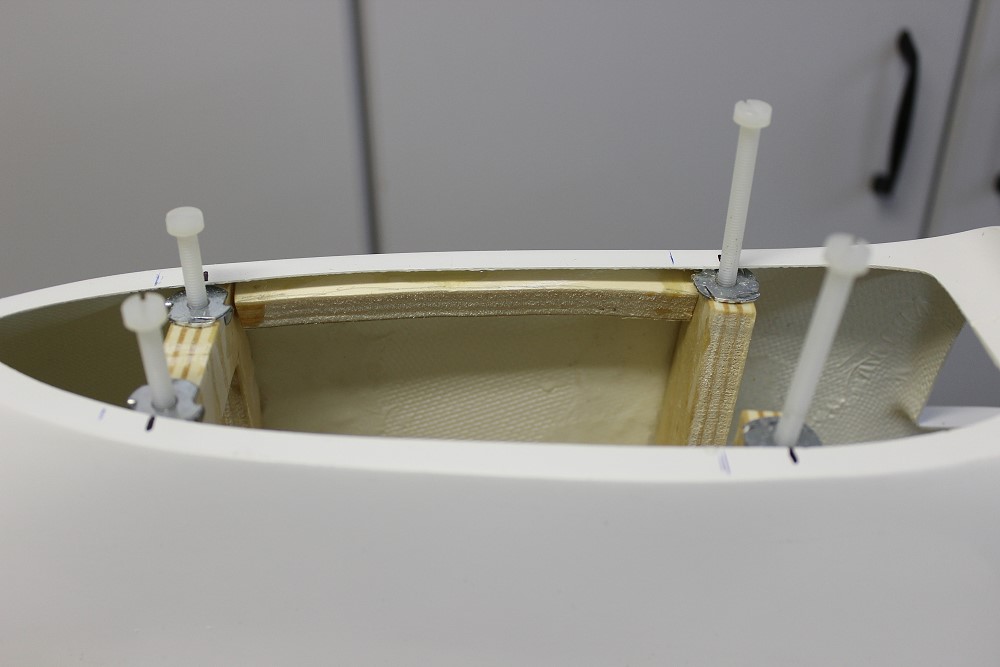

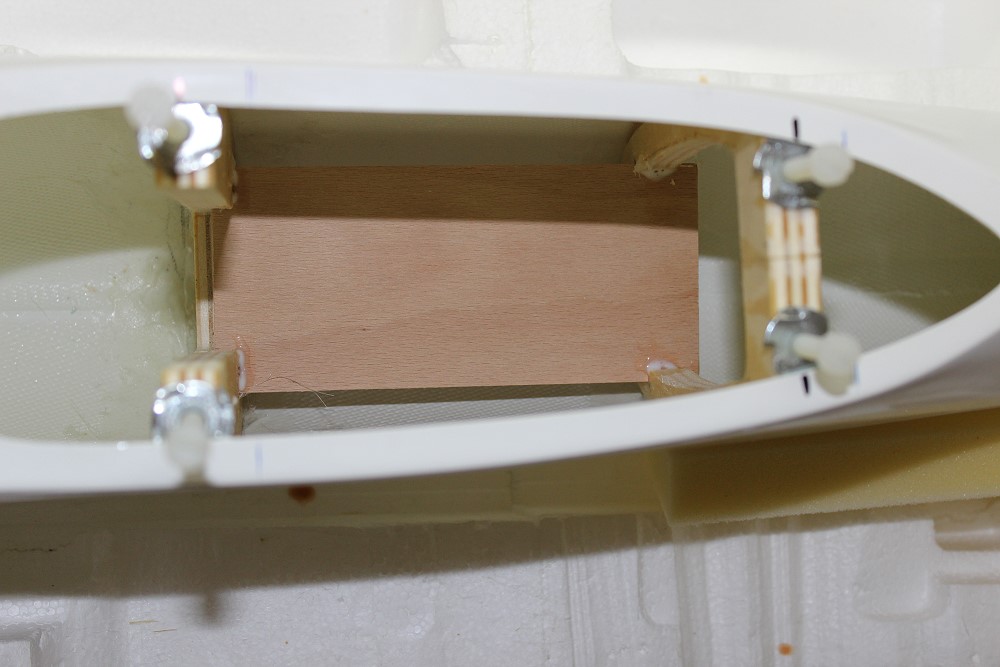

Zwischen die Spanten habe ich oben noch 2 SpH-Streben eingesetzt. | ||
 |
Die Streben halten die Spanten oben auf Abstand. | ||
 |

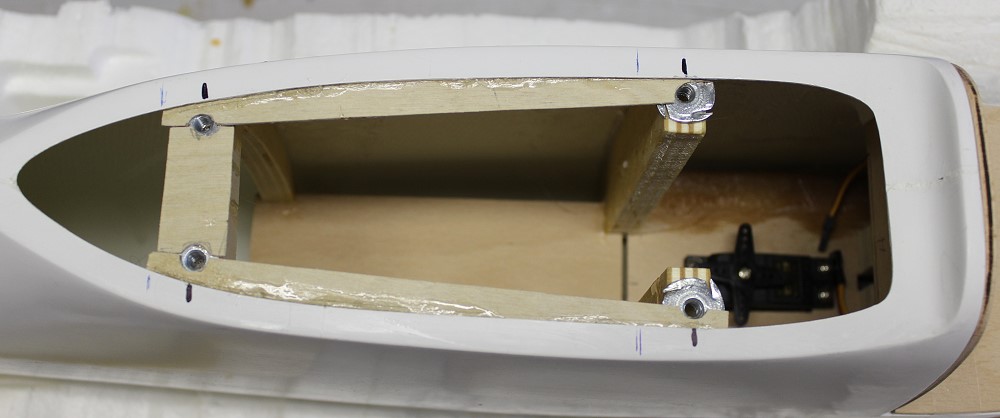

Obendrauf noch 1mm SpH als Abdeckung, damit die Einschlagmuttern nicht raus können. | ||
 |

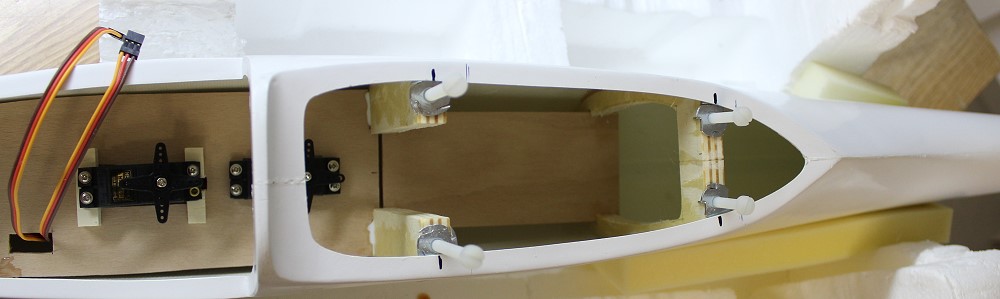

Einbauten mit Servobrett. | ||
 |

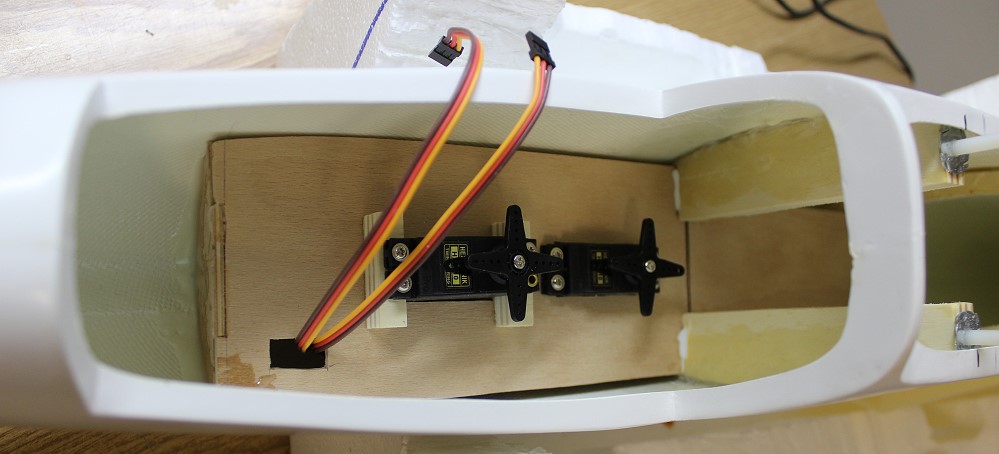

Servobrett für Höhe und Seite; Höhenruderservo ist um 12mm höher gesetzt. | ||
 |

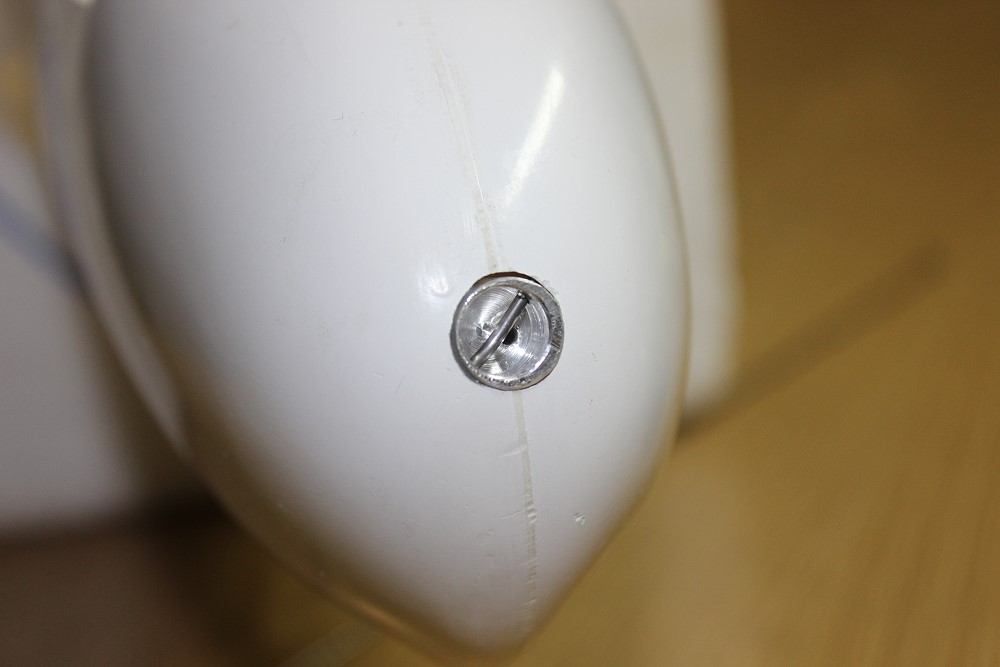

Schleppkupplung | ||
 |

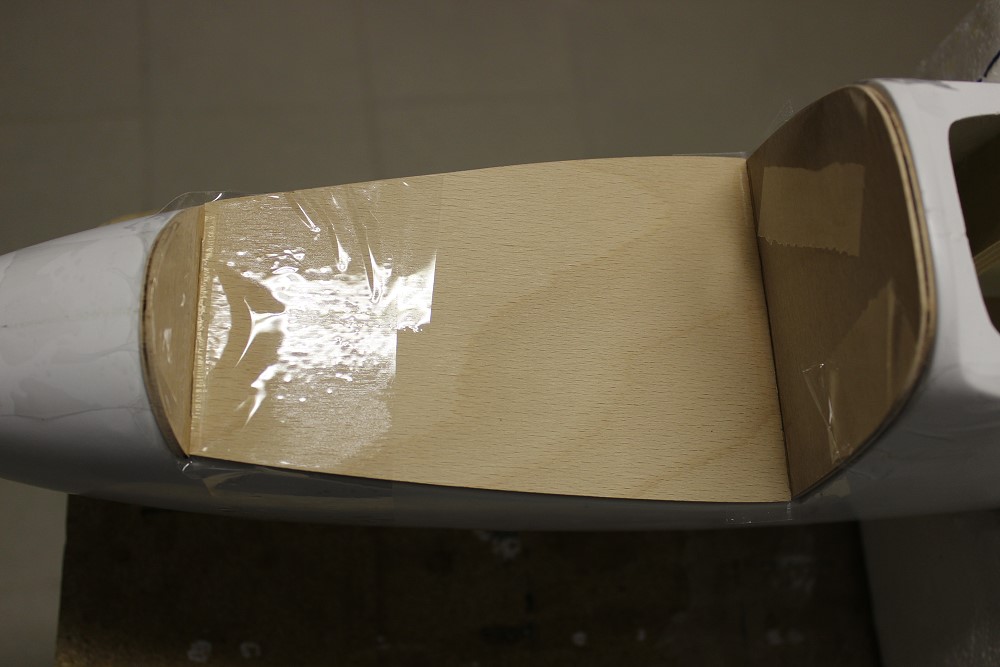

Kabinenhaube - Rahmen | ||
 |

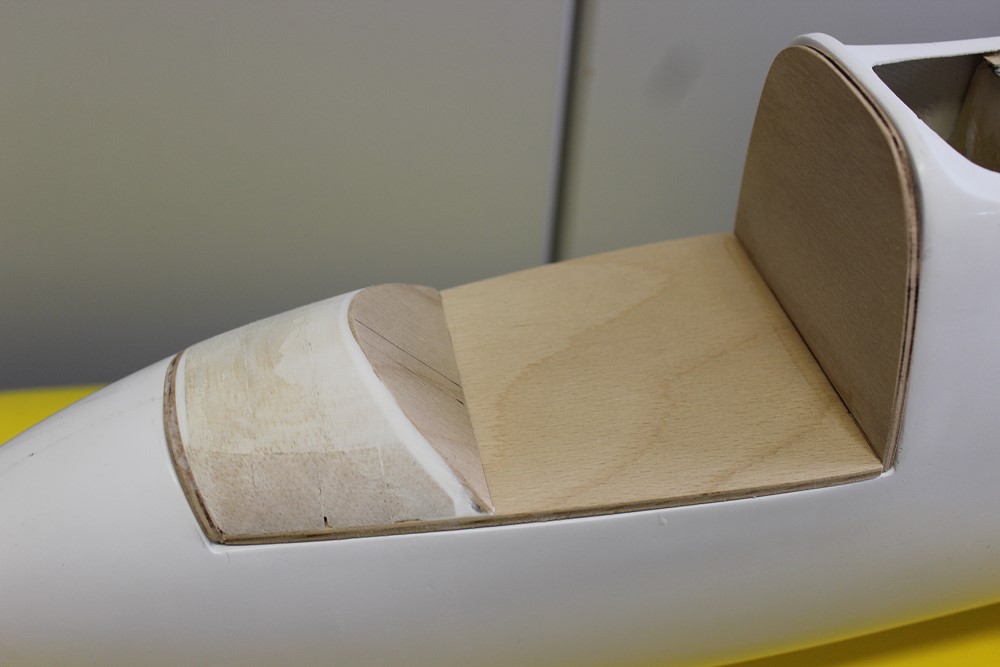

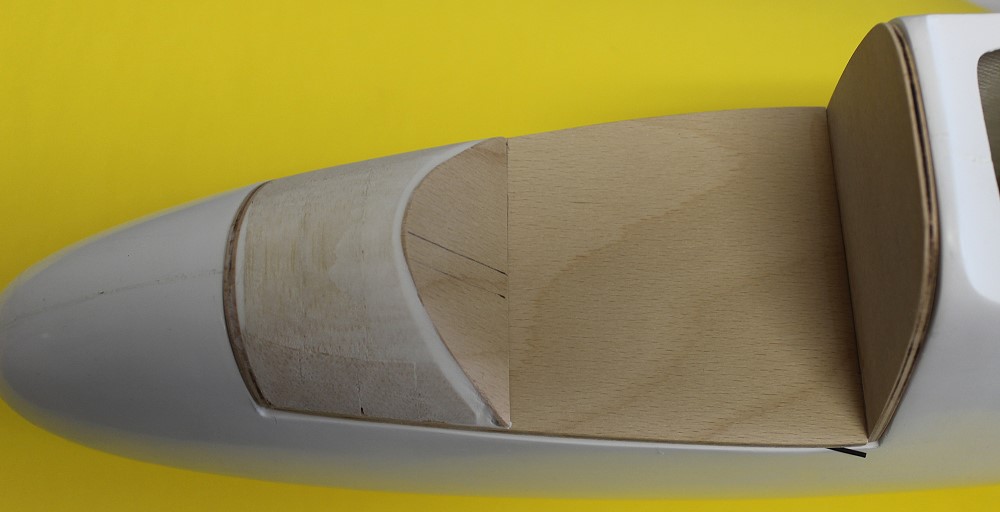

Rahmen vorne aufgefüllt. | ||
 |
|||
 |

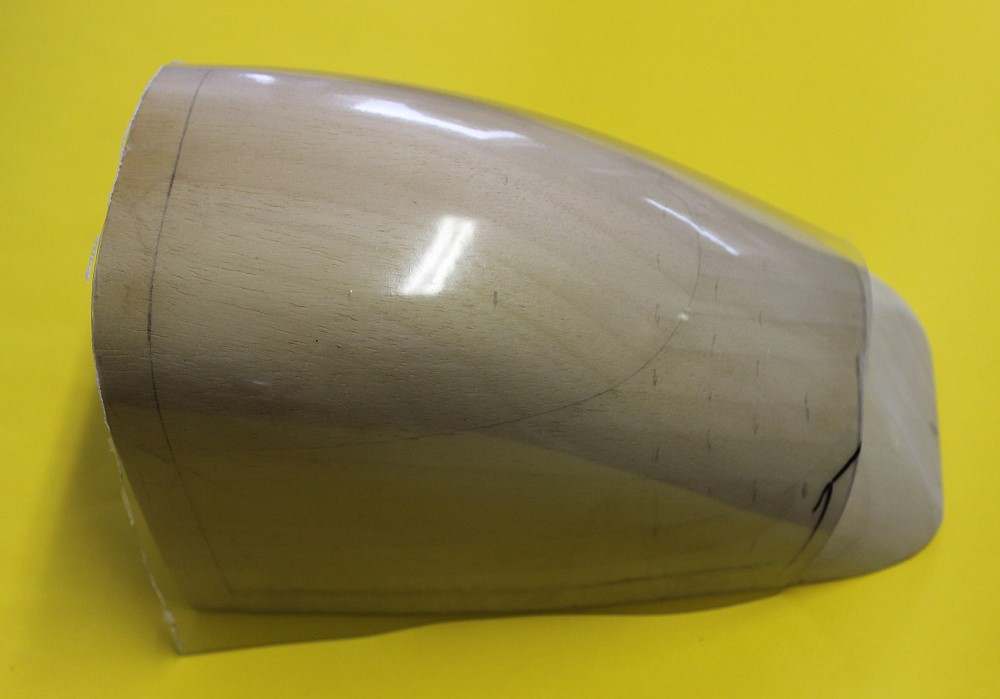

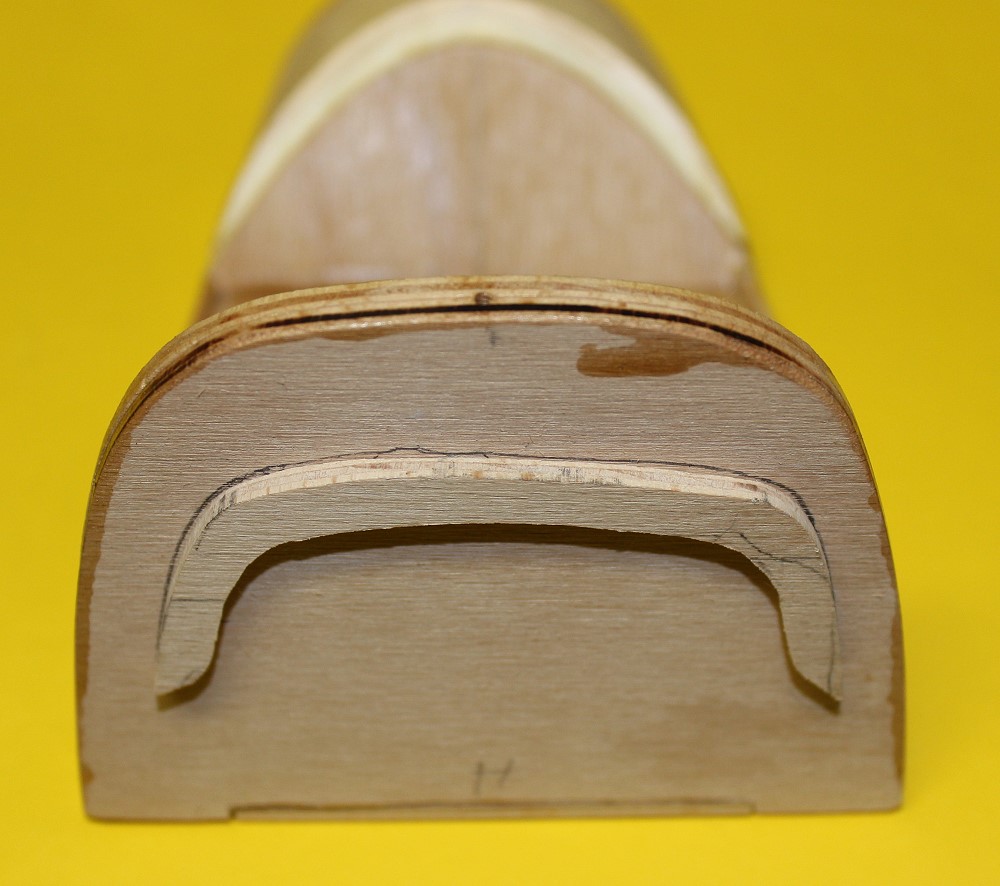

Haube gezogen
|
||
 |

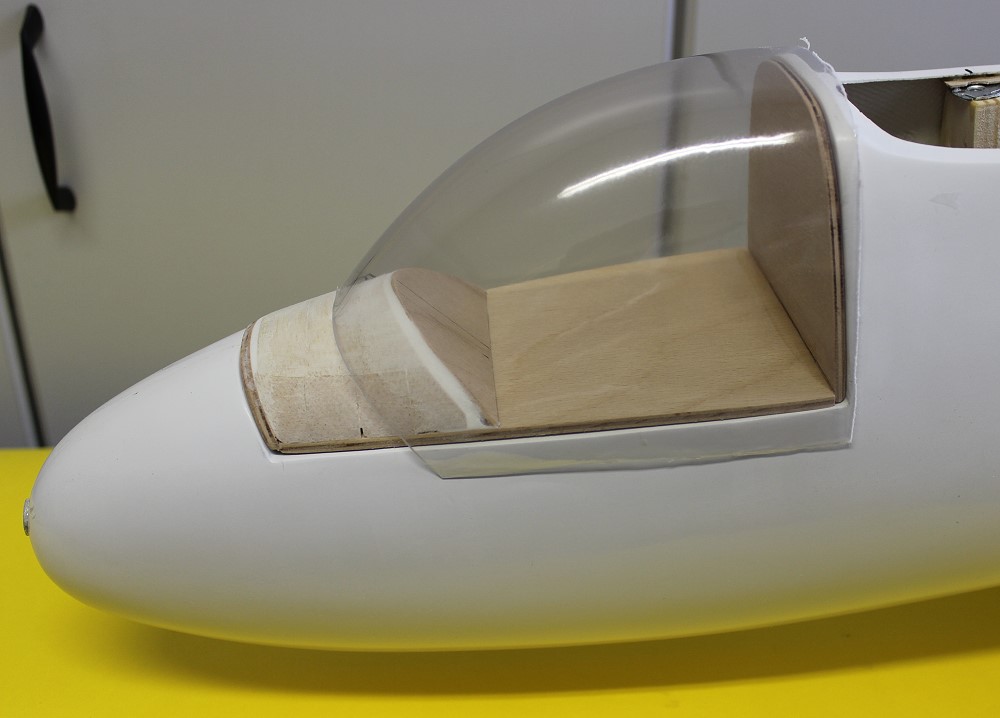

So wird dann die Kabinenhaube aussehen. | ||
 |
|||
 |

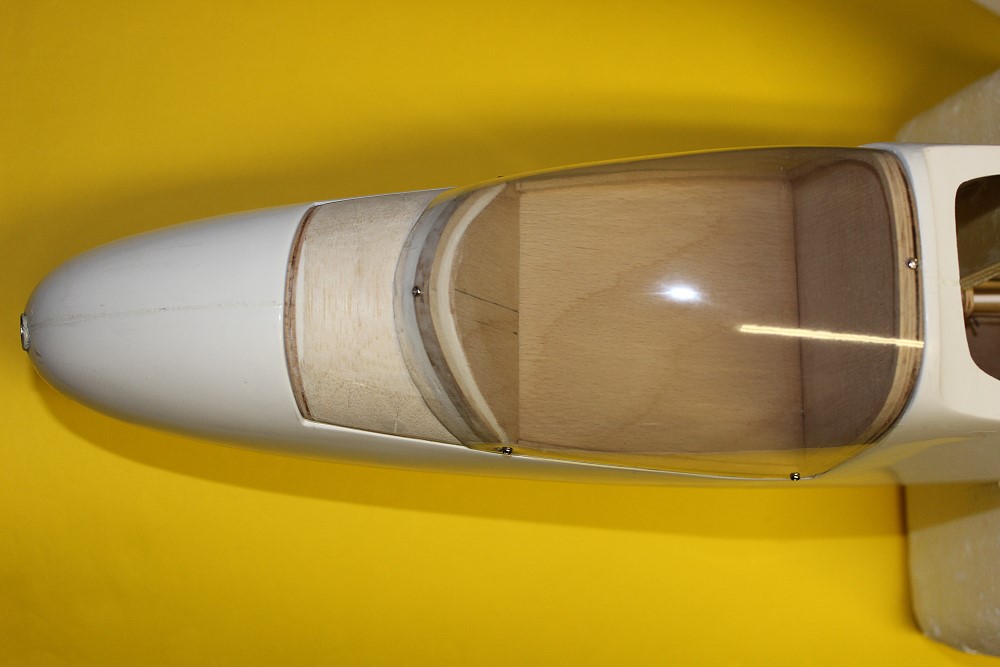

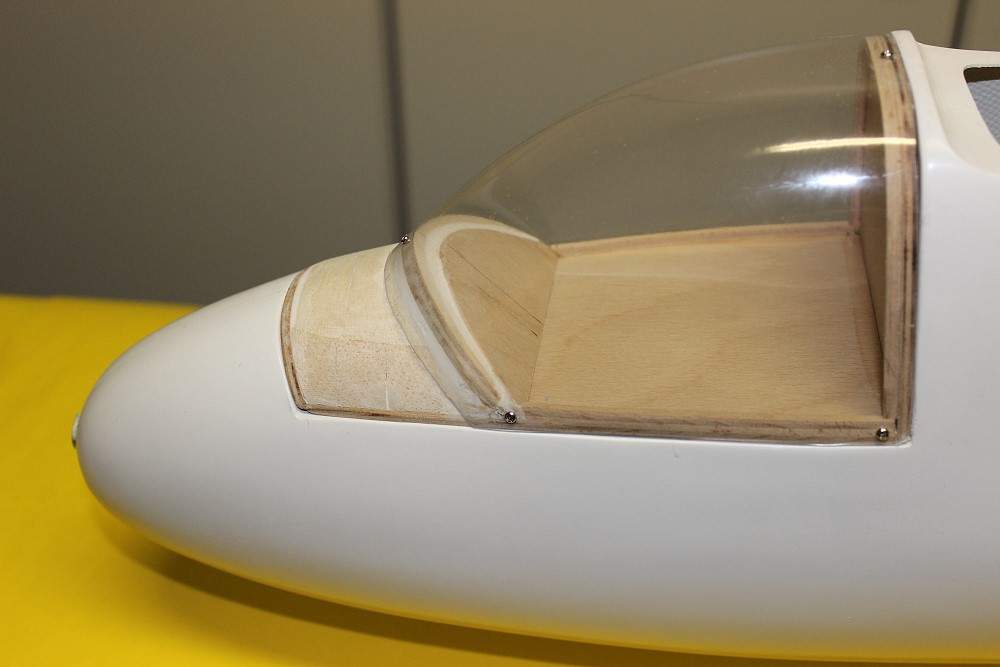

Haube ist zugeschnitten und angeschraubt. | ||
 |

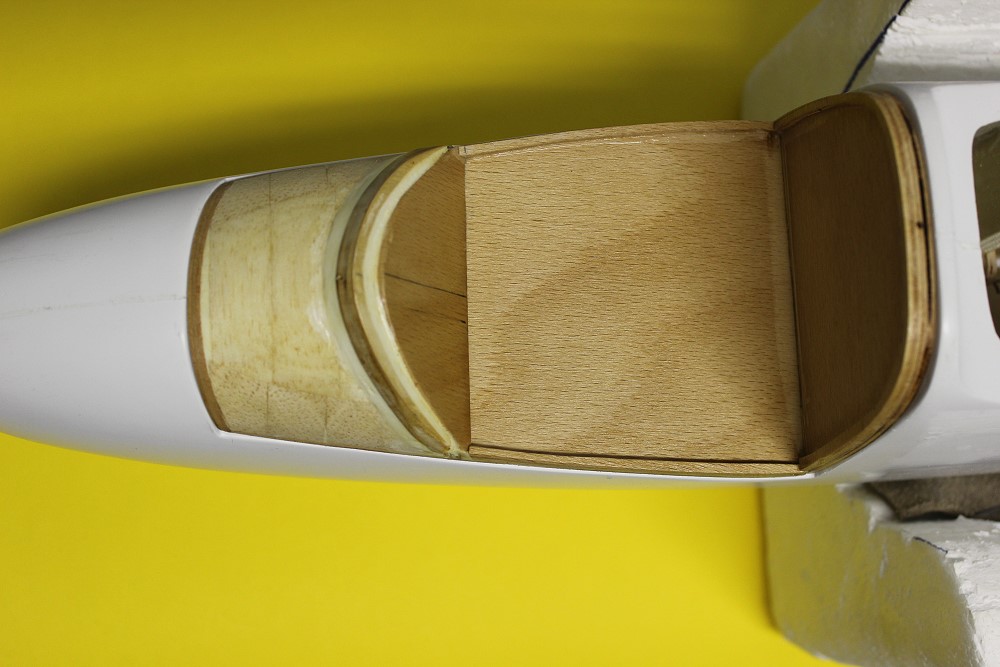

Der Rahmen wurde mit ADLER-Soloplast farblos lackiert. | ||
 |
Die Haube wird hinten so gehalten, | ||
 |

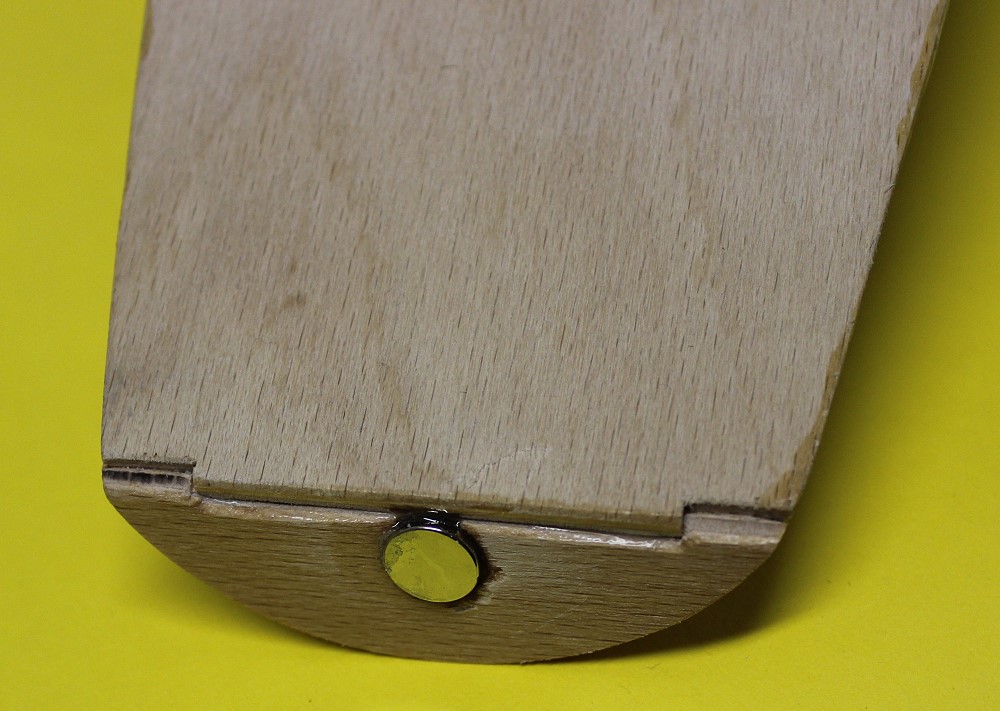

vorne mit einem Magneten. | ||
 |

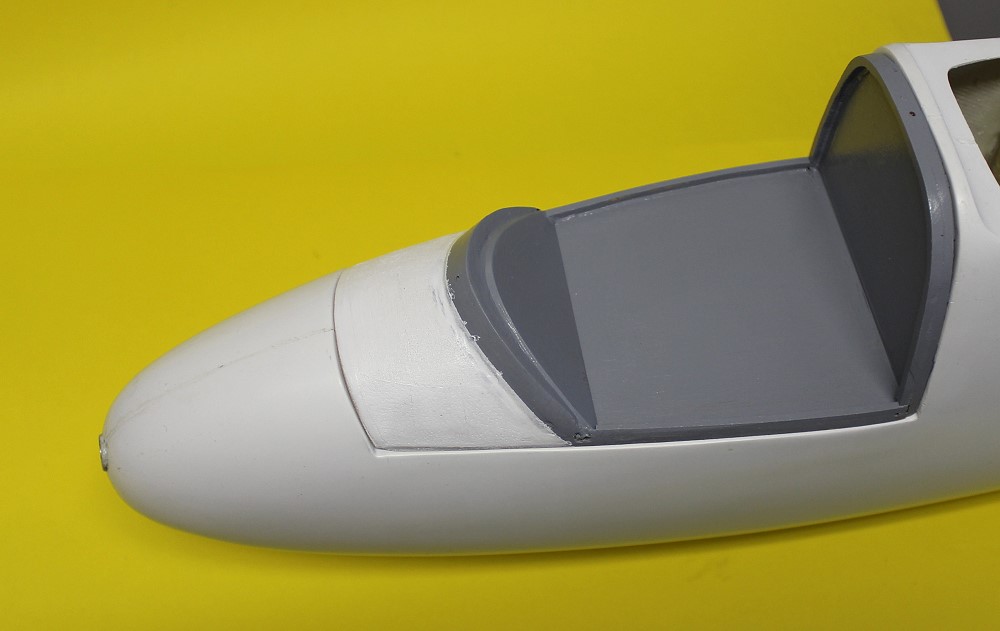

Ein bißchen Farbe drauf. | ||
 |

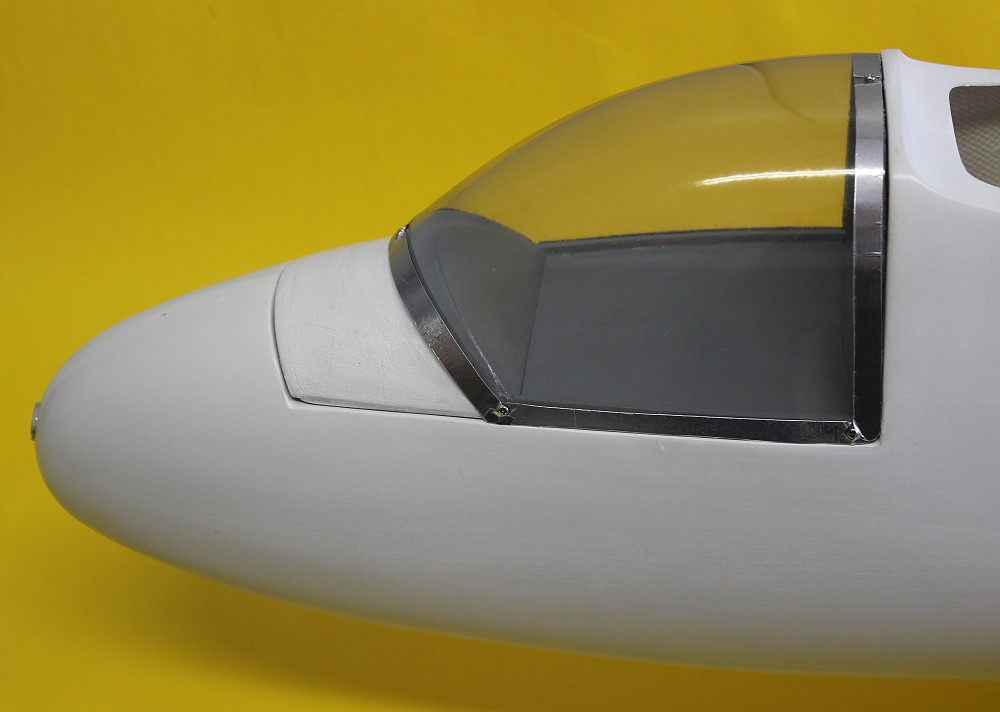

Haube endgültig zugeschnitten, verschraubt und mit Alu-Streifen abgedeckt. | ||
