LO 100 |
|||
|
Höhenleitwerk |
|
||
|
zum Vergrößern auf die Bilder klicken |
|||
 |

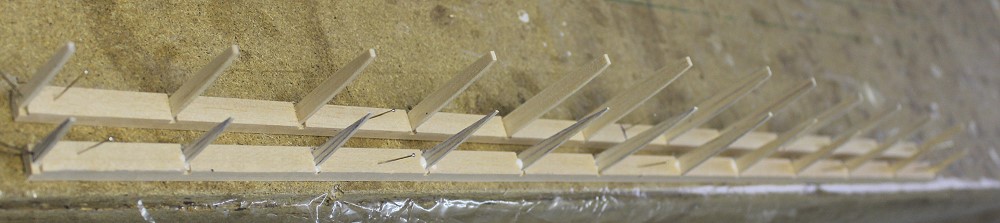

Die HLW-Rippen werden geteilt und in geschlitzte
Balsa-Holme geklebt. Oben ist das HLW, darunter das Höhenruder. |
||
 |

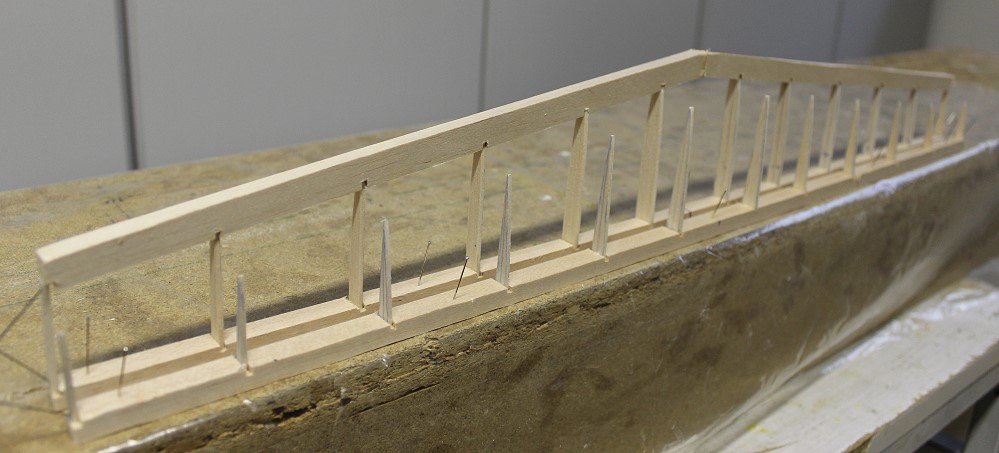

Die Nasenleiste aus Balsa ist auch geschlitzt. | ||
 |

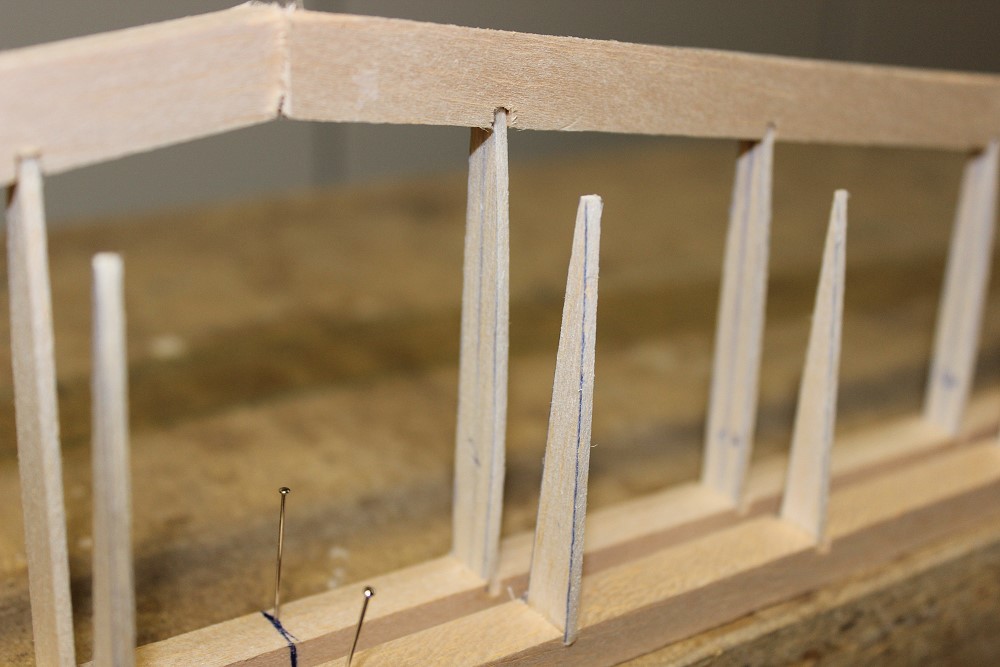

Hier sieht man die Verzapfung. | ||
 |

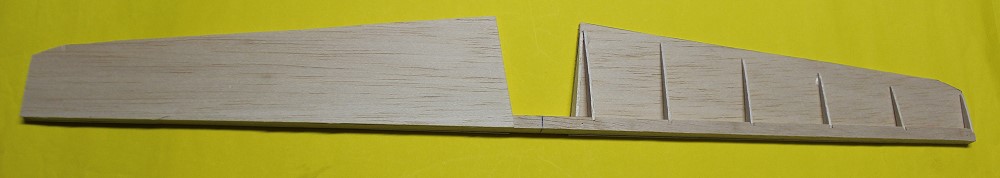

Das HR wird beidseits mit 1,5mm Balsa beplankt. | ||
 |

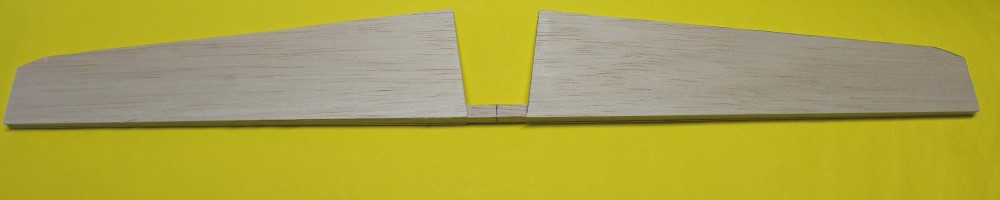

fertig | ||
 |
Dann wird ein 3mm Schlitz eingefräst, ... | ||
 |

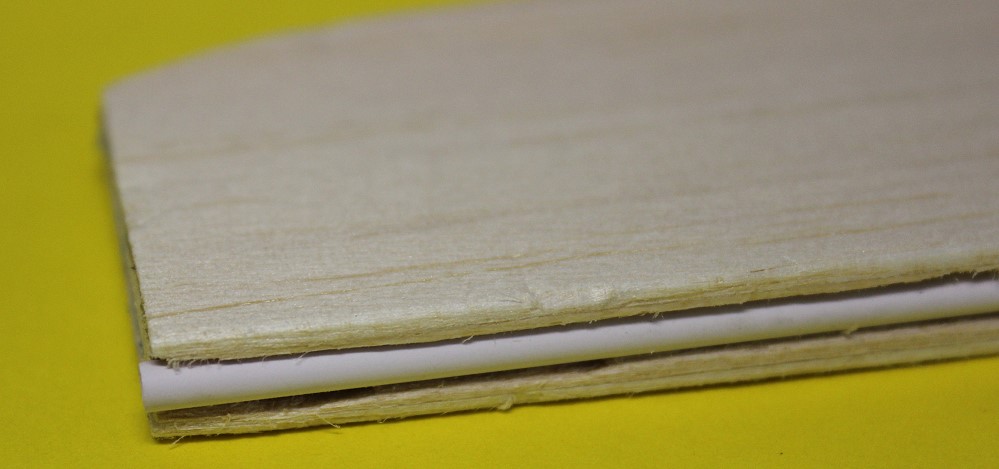

... in den ein Bowdenzugrohr eingeklebt wird. | ||
 |

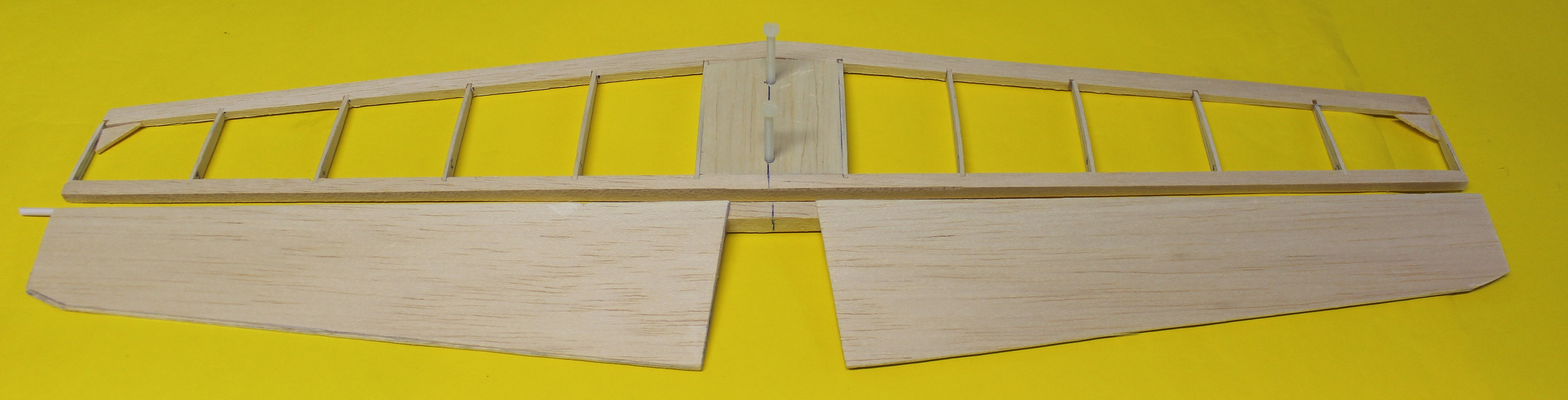

Das ganze HLW, Dämpfungsfläche noch nicht beplankt. | ||
 |

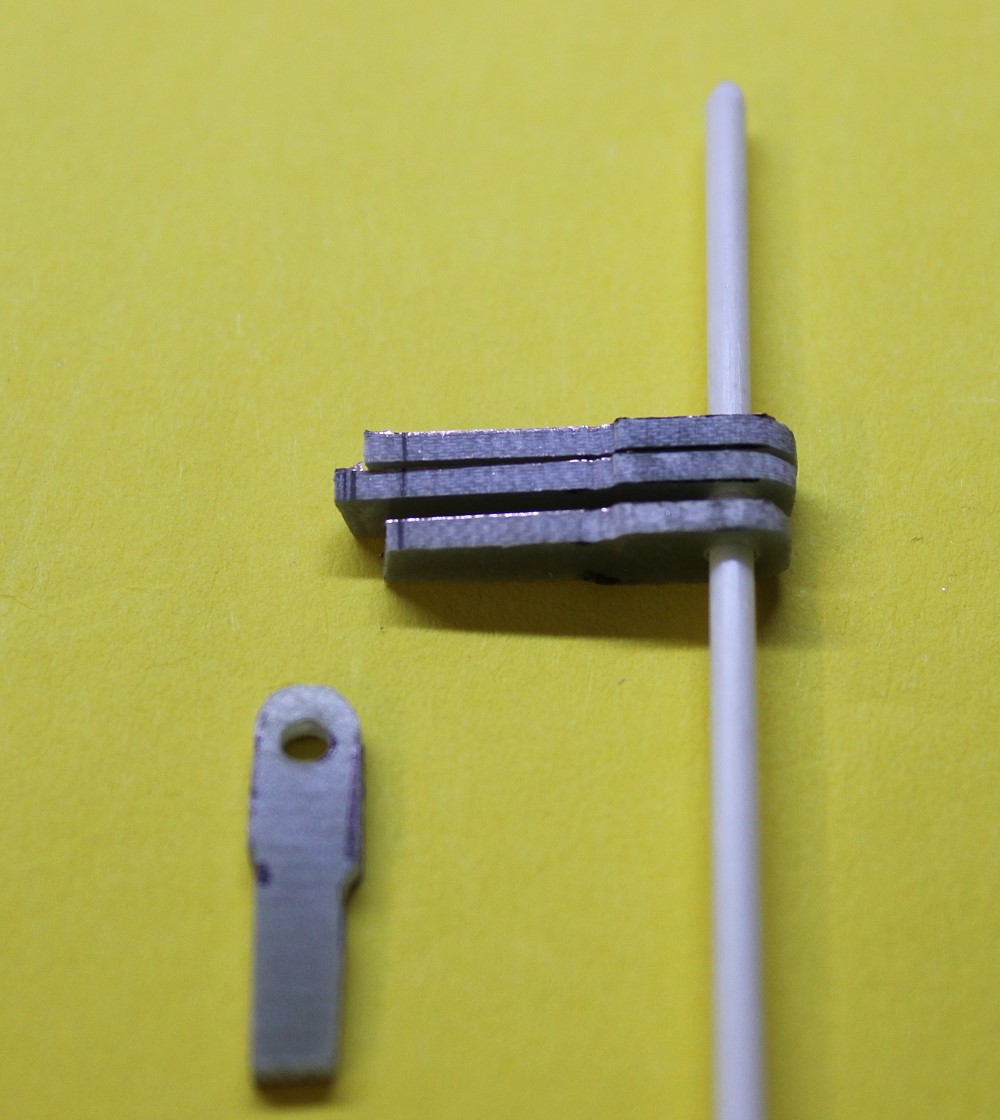

Scharniere aus 2mm GfK und einem 2mm GfK-Draht. | ||
 |

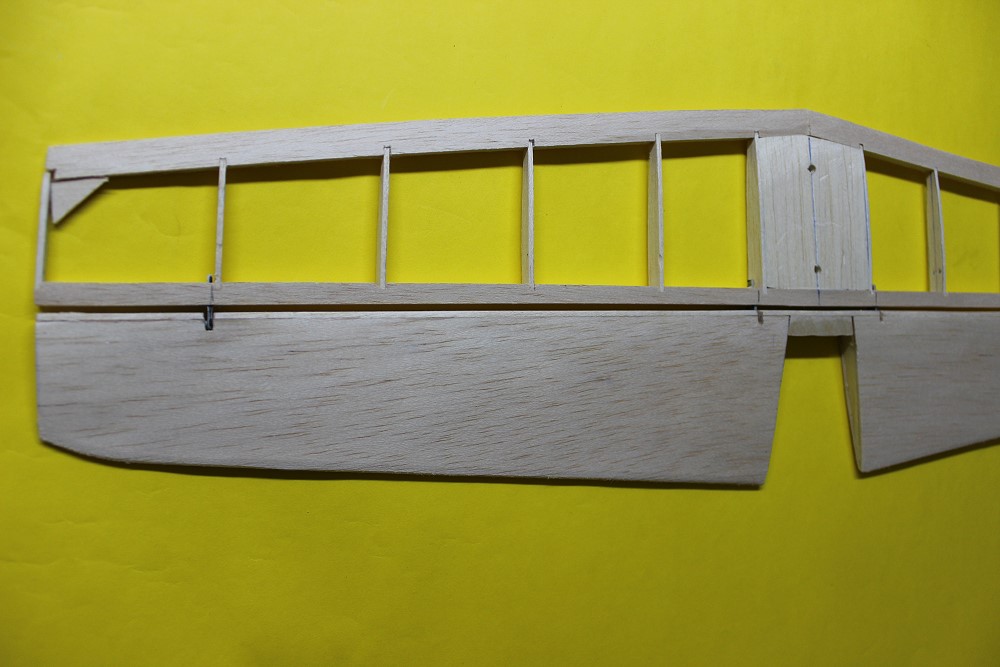

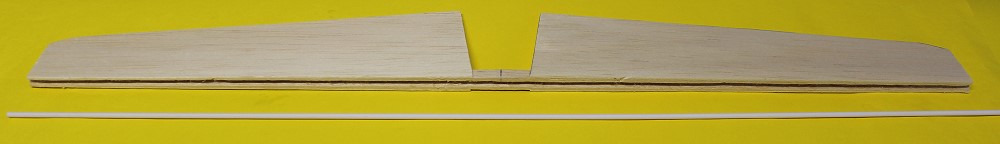

HR fertig mit Scharnieren | ||
 |

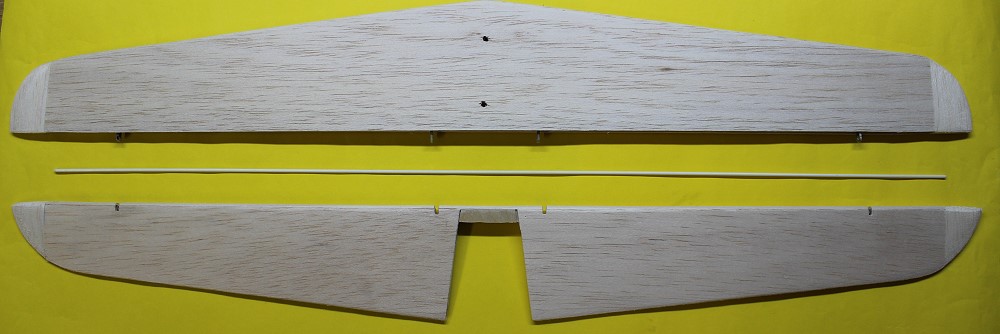

HLW mit Scharnierdraht und HR | ||
 |

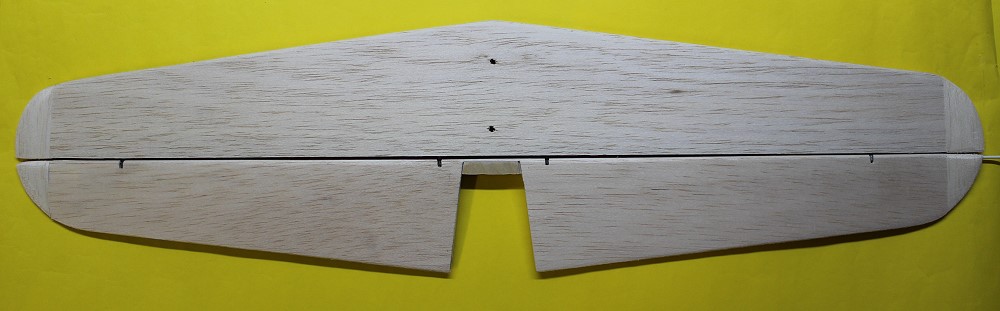

HLW fertig. | ||
