LO 100




Flügel




zum Vergrößern auf die Bilder klicken

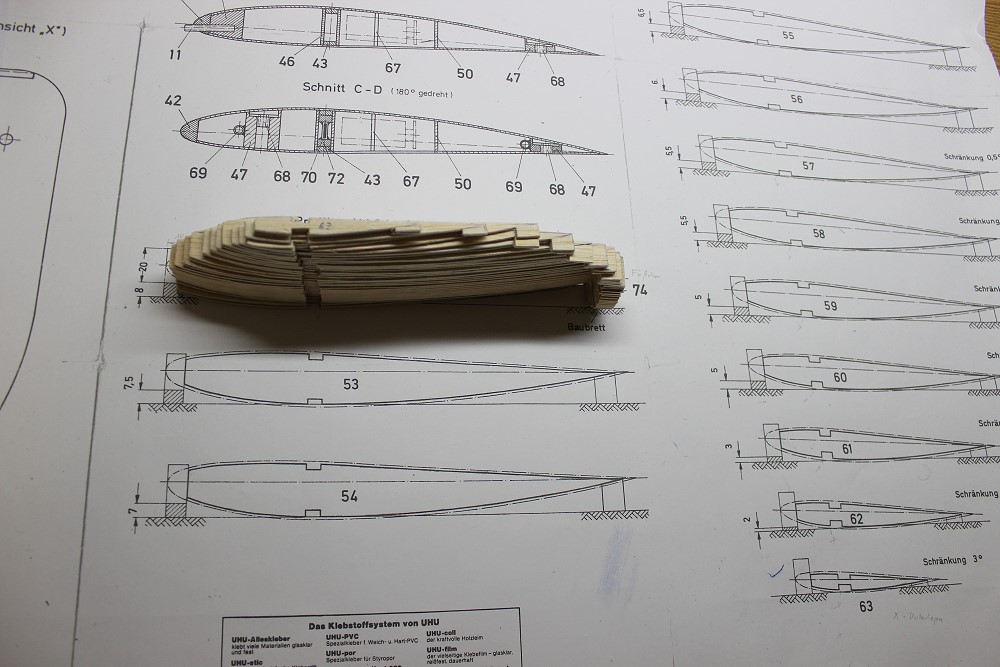

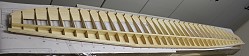

5 Rippen in der Mitte sind aus 2mm SpH,

die restlichen Rippen aus 2mm Balsa, alle einzeln ausgeschnitten.
Der Flügel wird in einem Stück gebaut, nicht zweiteilig.

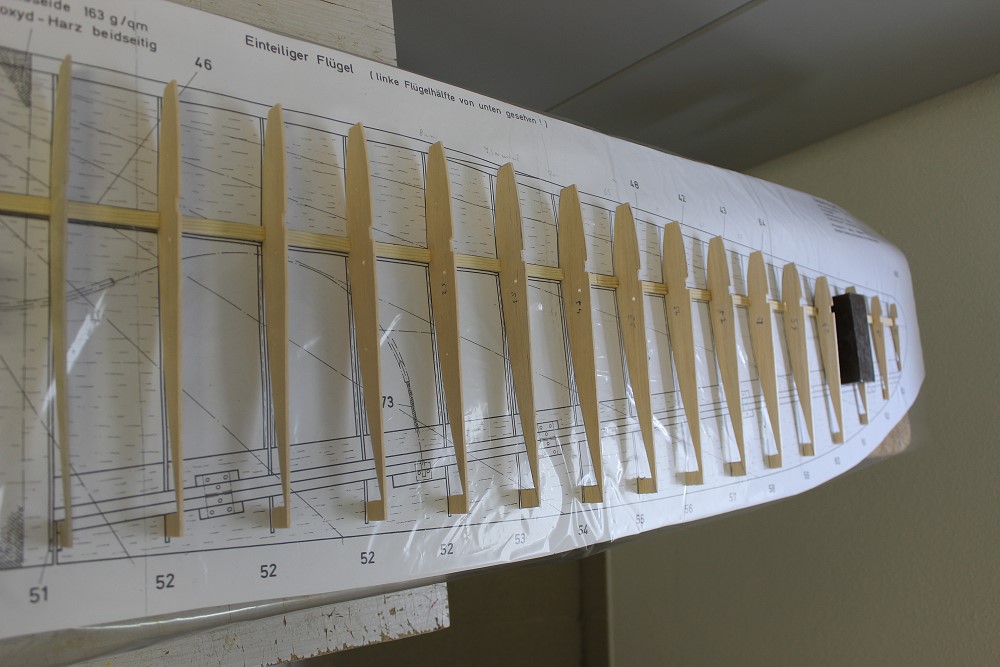

Er wird "auf dem Rücken" gebaut, die Rippen haben oben/hinten Füßchen.

Zuerst fragt man sich, warum der Umstand, wo doch die Rippenunterseite eben ist. Aber dann bemerkt man, daß das hintere Drittel der Flächen um bis zu 3° geschränkt sein soll (Rippen stehen hinten nach oben). Das geht nur in dieser Bauweise.

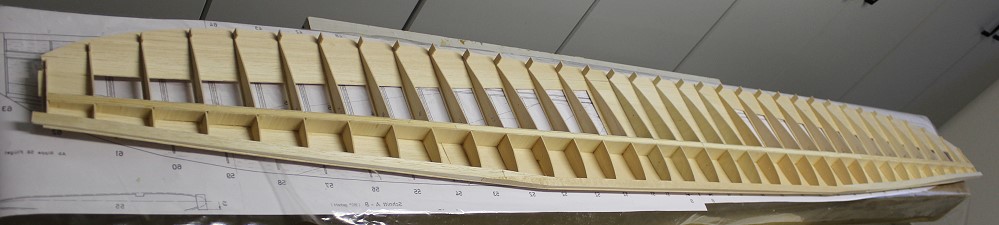

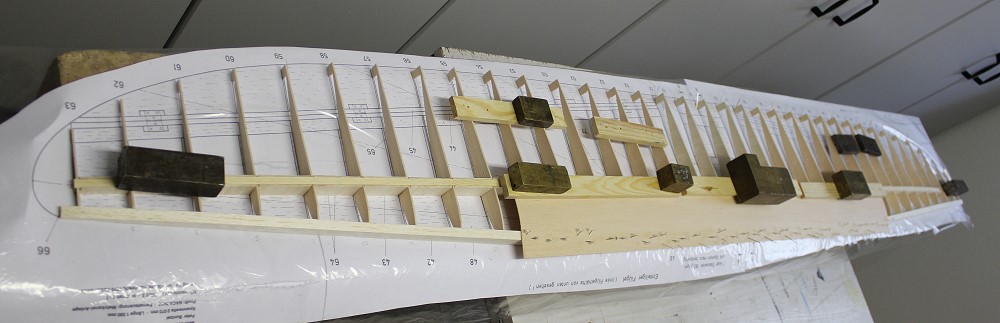

Oberer Holm ist drauf.

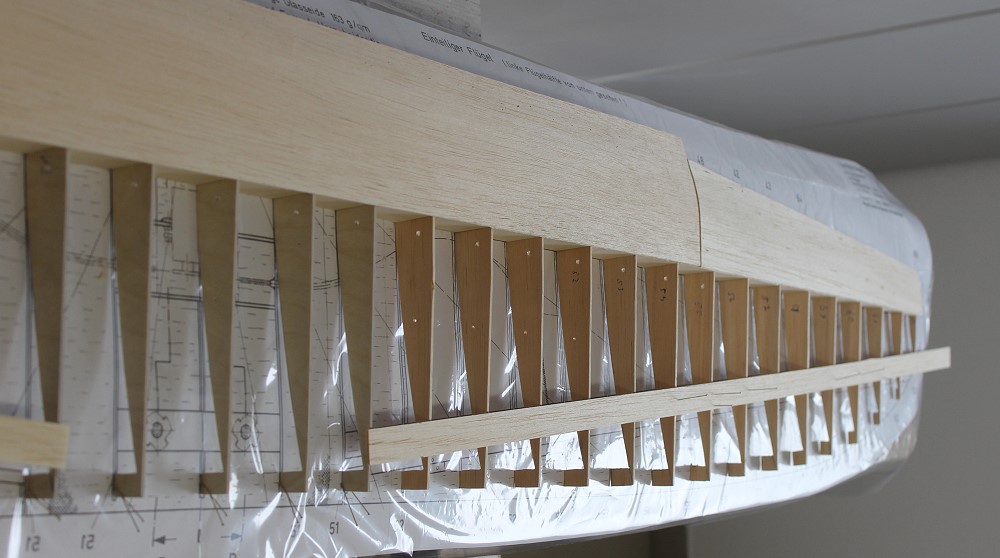

Verkastung aus 2mm SpH (innen) und 2mm Balsa (außen)

Nasenbeplankung aus 2mm Balsa.
Querruder:

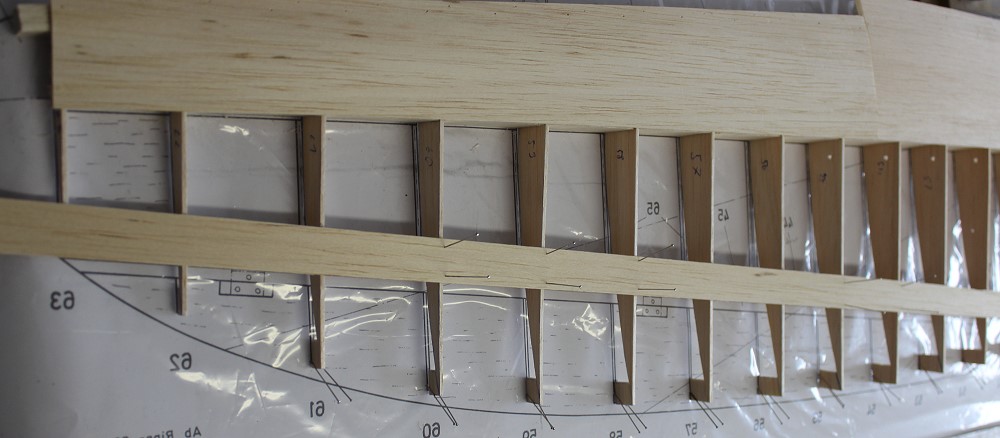

  • zuerst wird ein 2cm breiter Balsastreifen aufgeklebt
  • direkt daran kommt dann die gebogene Beplankung
  • Die Verkastung wird dann von der Oberseite aus eingesetzt

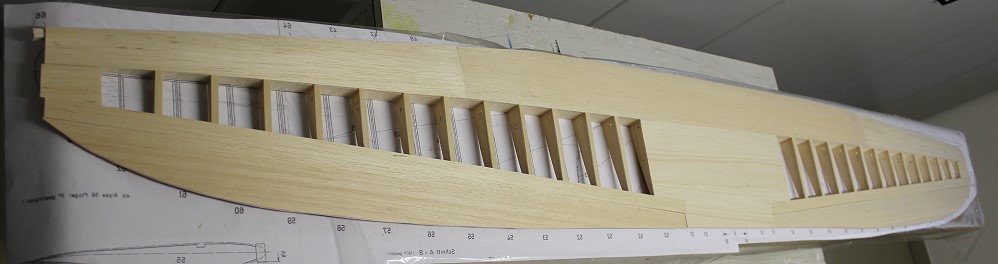

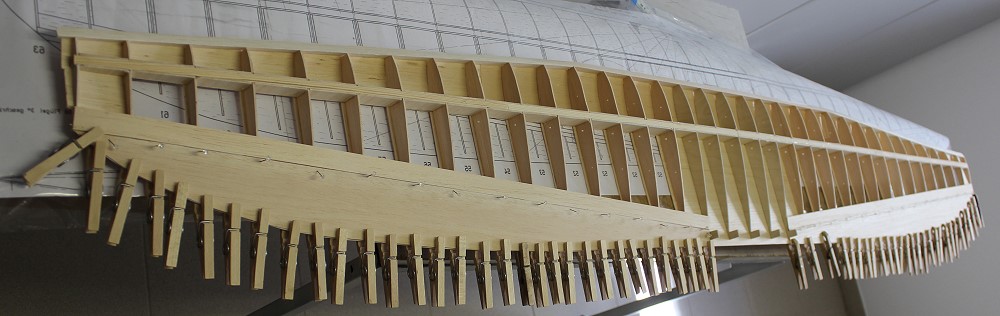

Unterseite fertig beplankt.

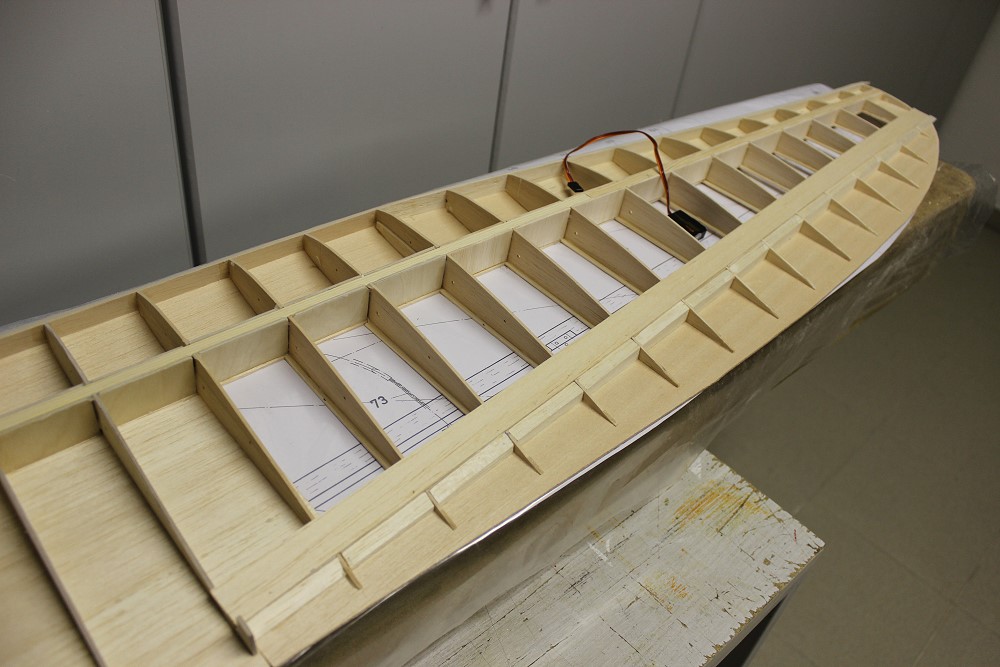

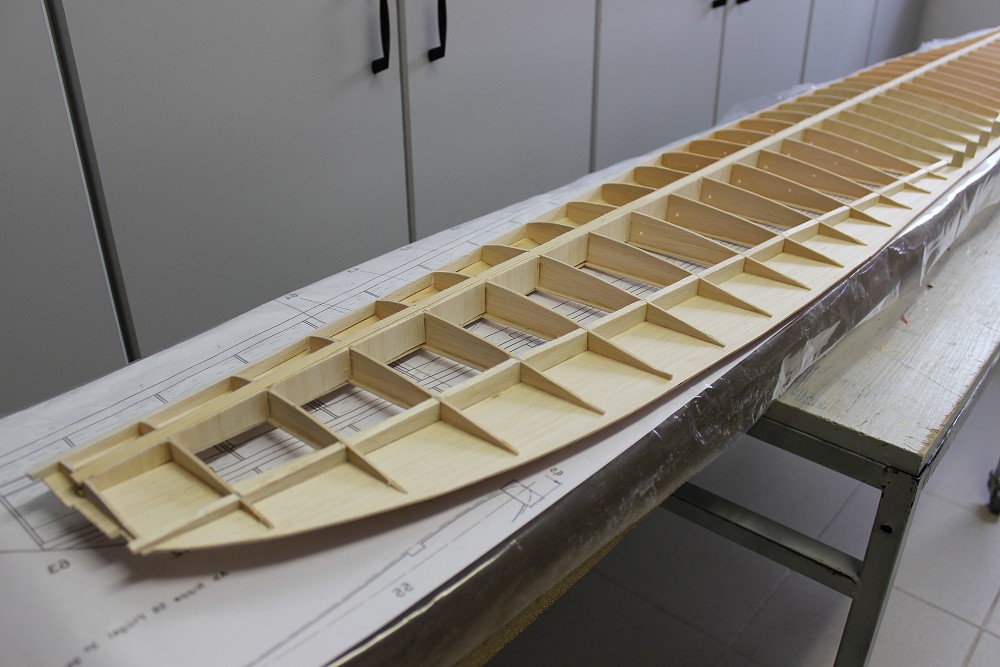

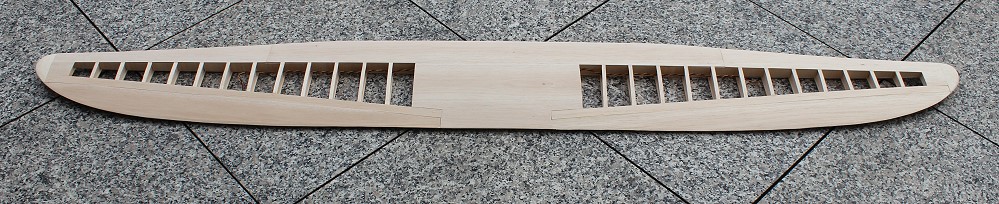

Das ist die Flügeloberseite. Jetzt wird erst alles mögliche eingebaut.

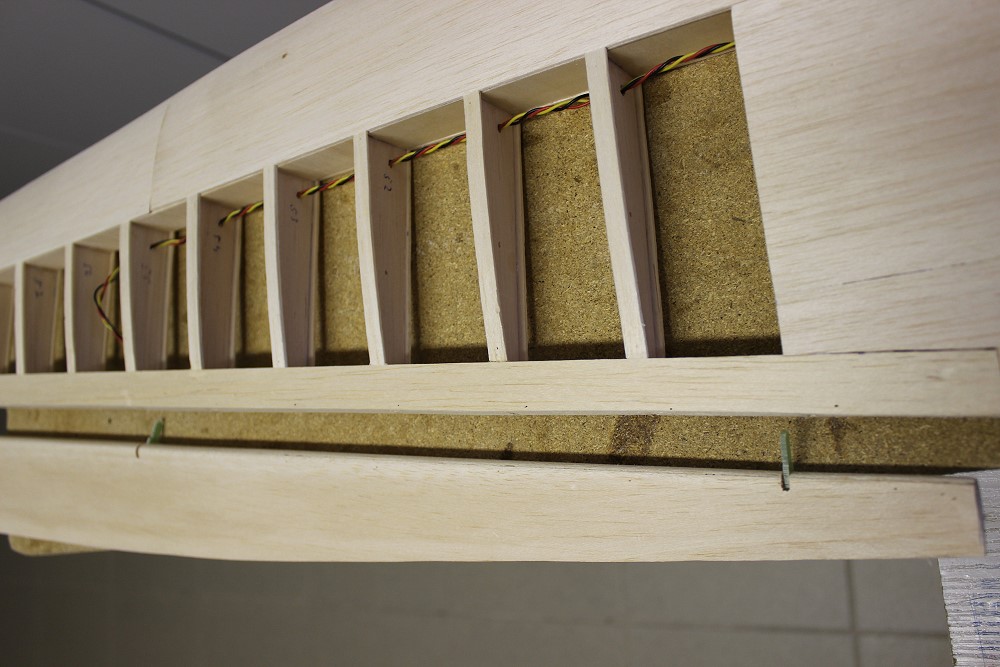

Die Querruderverkastung auf der Flügelseite aus 5mm Balsa wird auf den 2cm breiten Streifen geklebt. Man muß jedes Stück einzeln anpassen.
Im Querruder läuft eine 8mm breite Verkastung, weil darin dann das 3mm Bowdenzugrohr läuft.
Querruder sind beplankt.

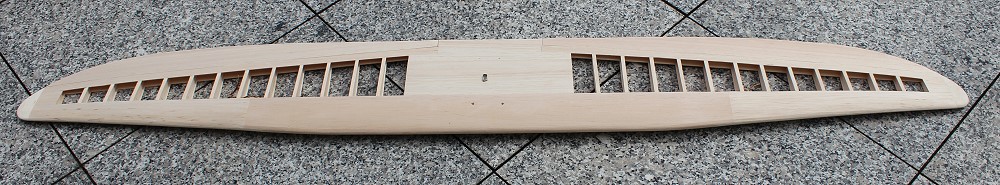

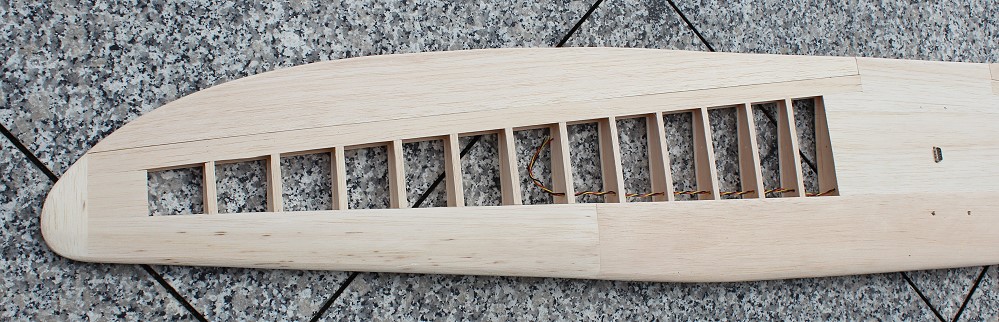

Flügel fertig verschliffen - Oberseite
Unterseite mit D-Sub-Stecker

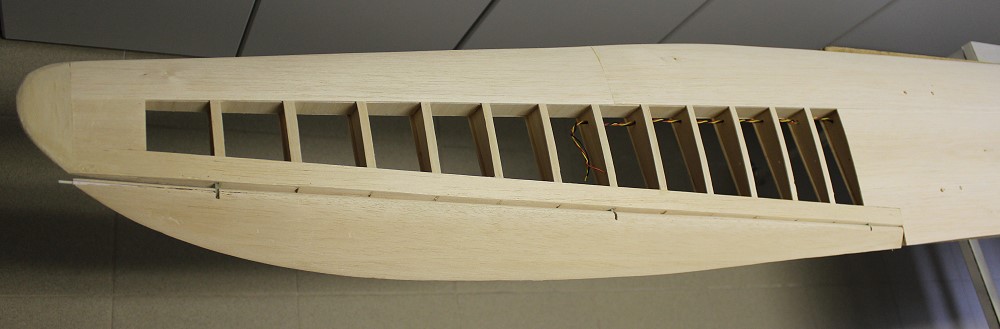

Die Querruder müssen noch ausgeschnitten werden.

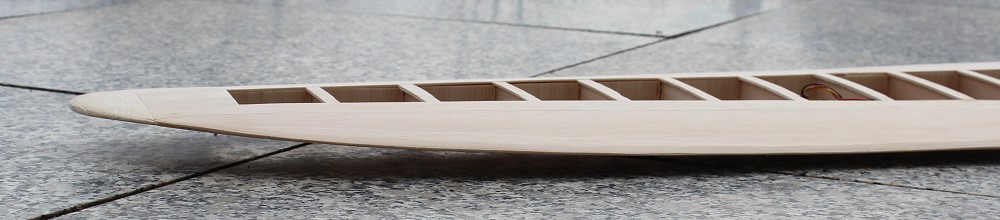

Hier sieht man die Schränkung im äußeren Teil des Flügels.
Querruder sind ausgeschnitten und Bowdenzugrohr ist drin.
3 Scharniere aus 2mm GfK mit 2mm GfK-Draht.

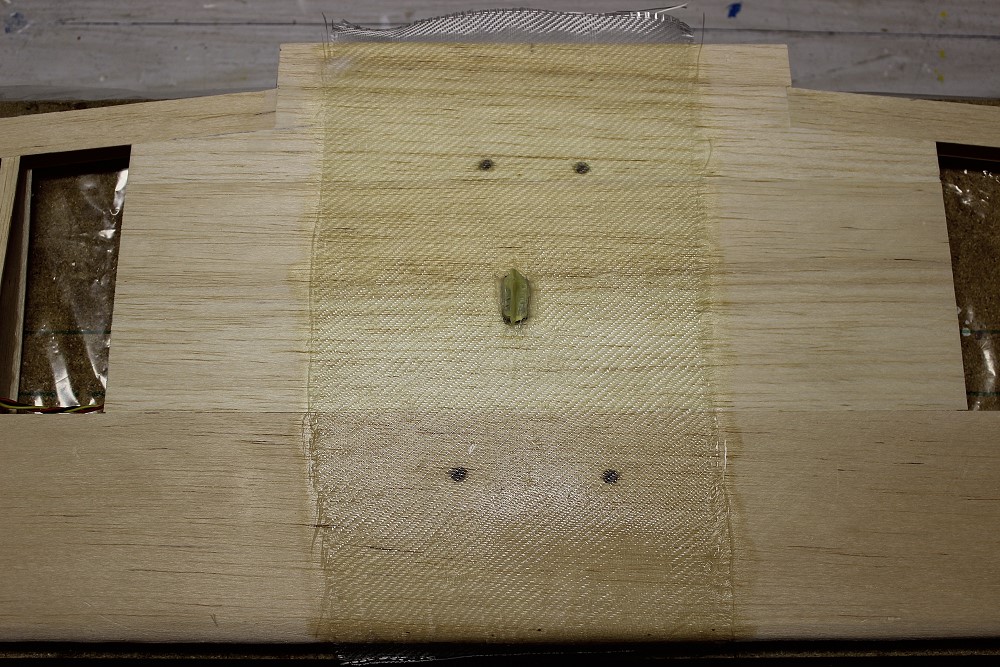

Auf der Unterseite habe ich ein GfK-Gewebe mit 136 g/m2 auflaminiert. Das sollte als feste Auflage auf dem Rumpf genügen. Hier sieht man auch die 4 Löcher für die M5-Nylonschrauben für die Flügelbefestigung.

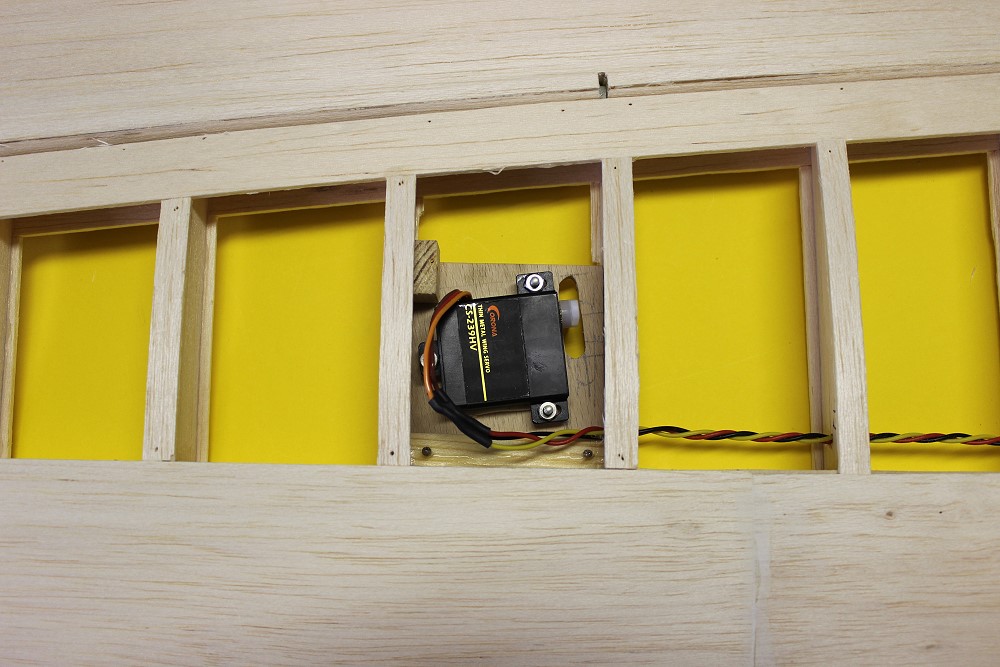

Querruderservo eingebaut.

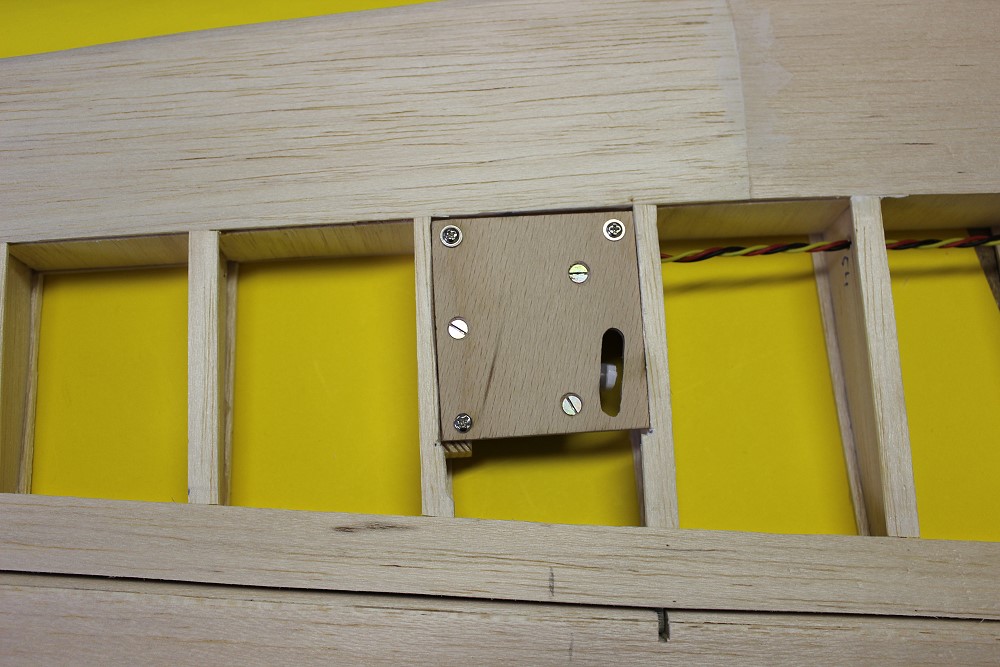

Servo auf Deckel verschraubt.
