L-Spatz |
|
|
Störklappe |
|
| zum Vergrößern auf die Bilder klicken | |
 |

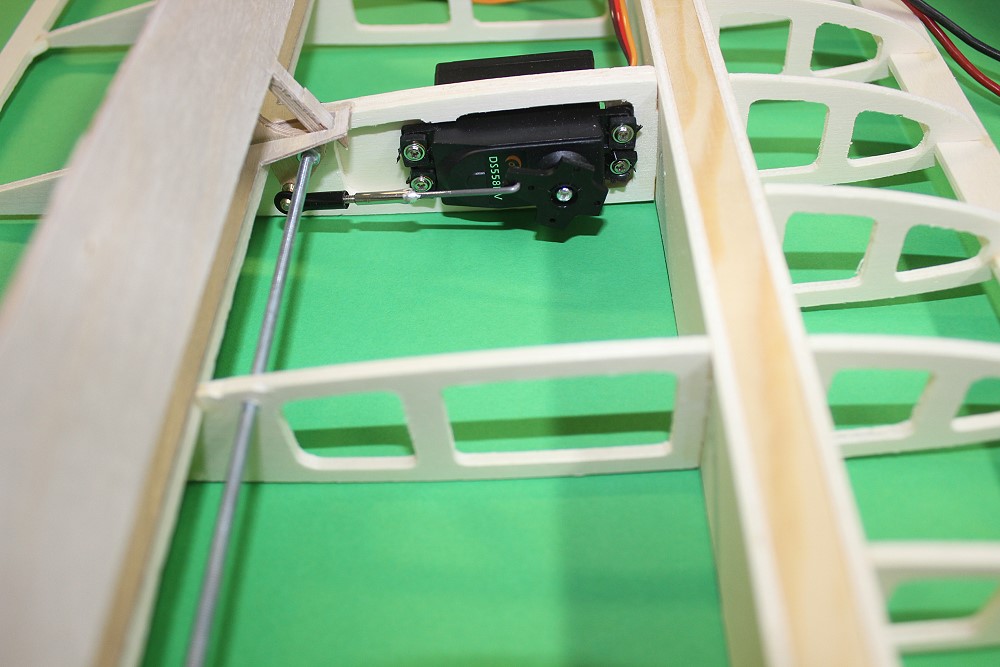

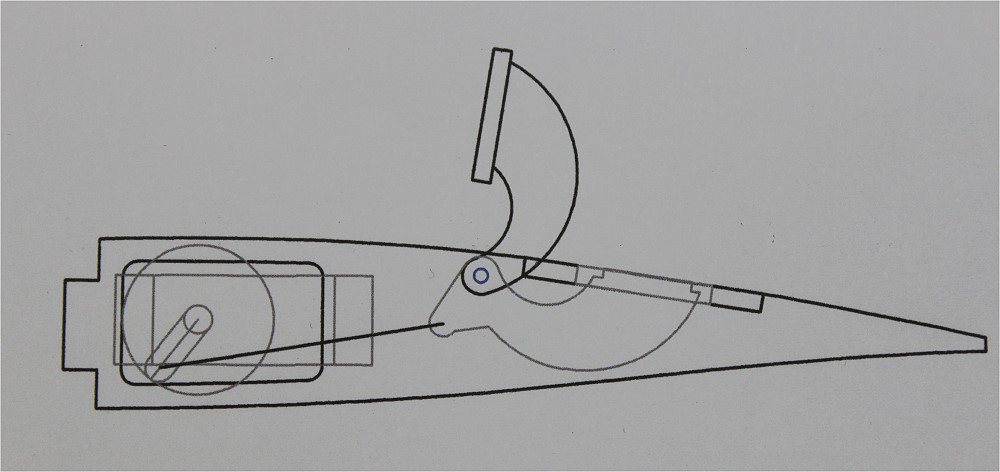

So wird die Klappe betätigt. |
 |

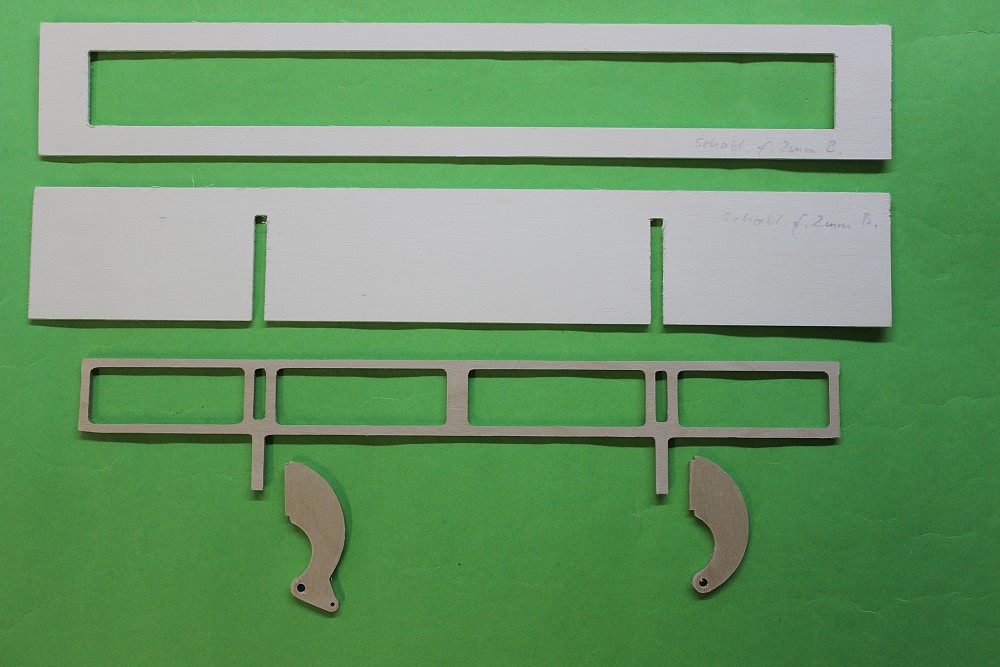

Unten das Gerüst der Störklappe, das noch mit SpH beplankt wird. Darunter die beiden Scharniere. Das linke ist für die Ansteuerung gedacht. Darüber sind 2 SpH-Schablonen. Diese Teile - Boden und Rahmen, werden aus Balsa geschnitten. |
 |
Der Rahmen und Boden sind aus 2mm Balsa ausgeschnitten. |
 |

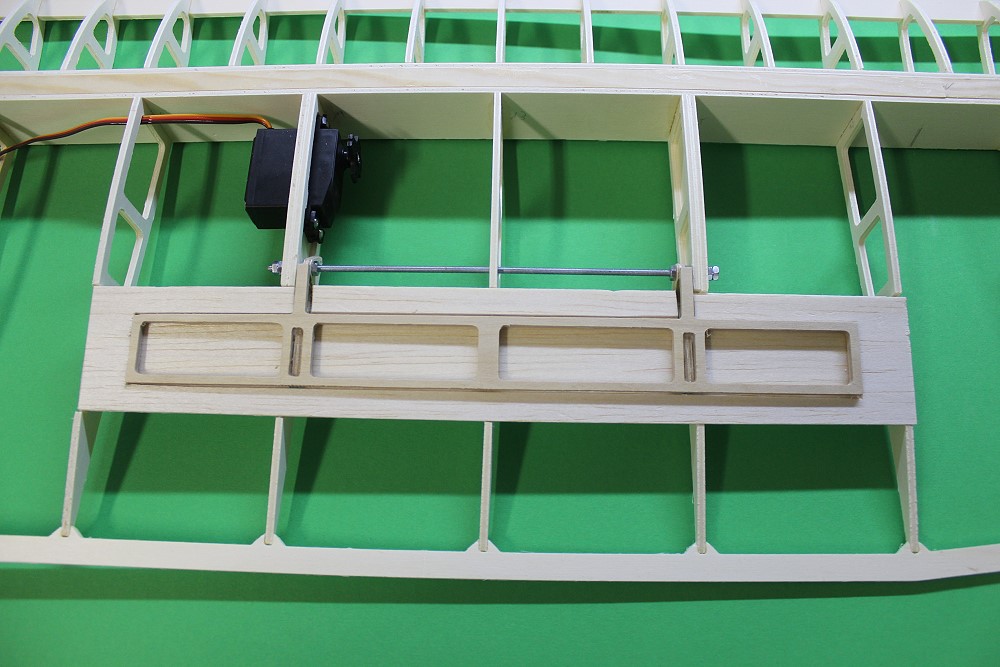

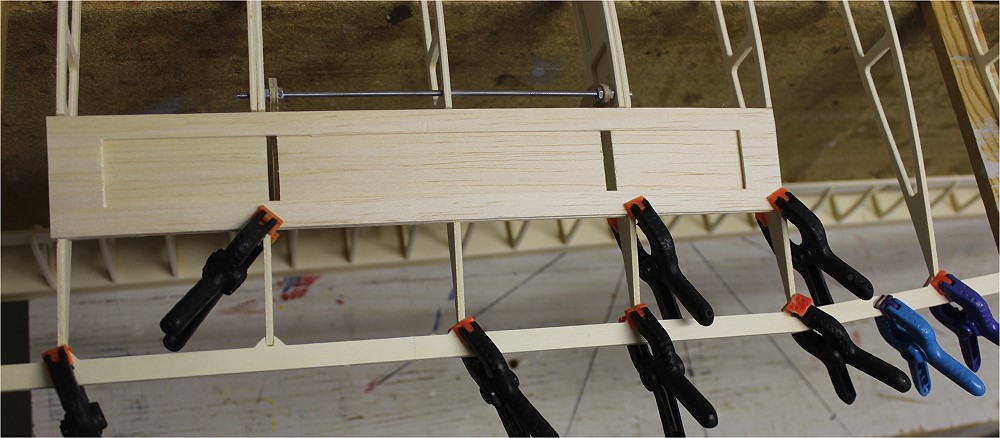

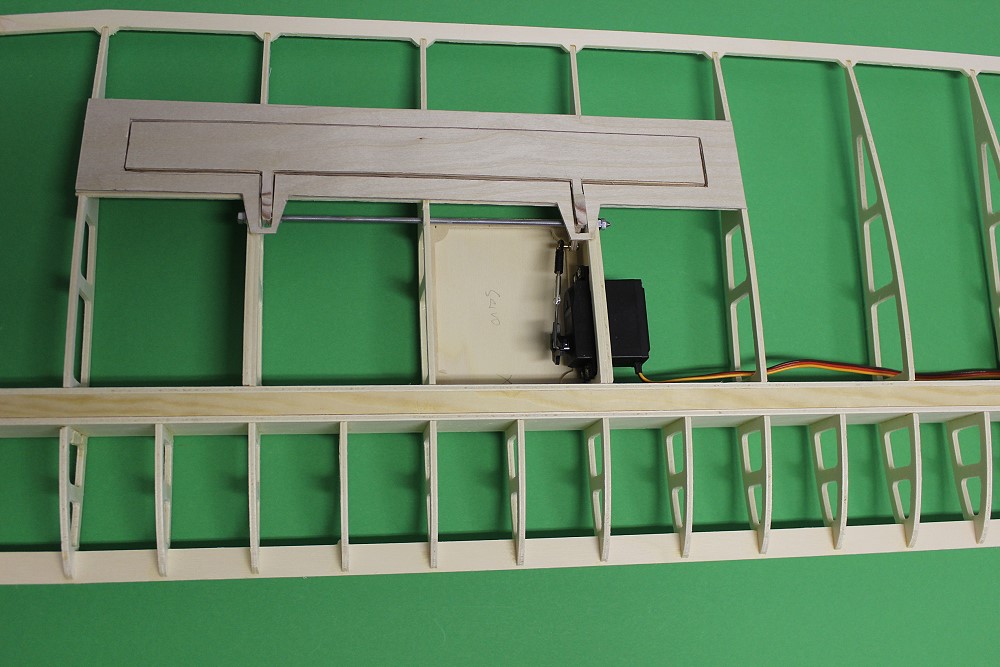

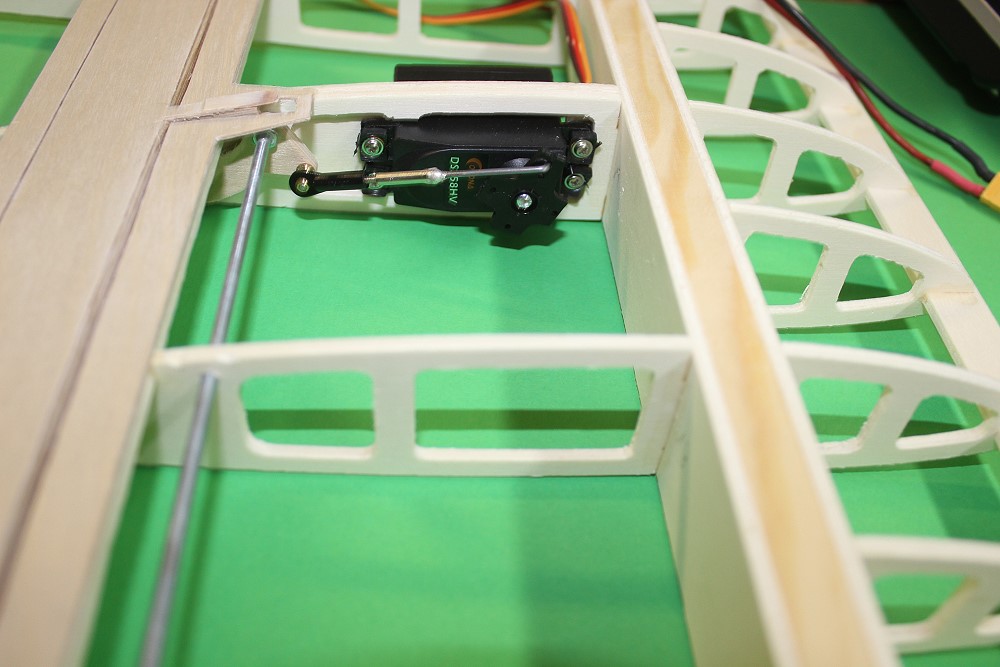

Das Klapenservo ist eingebaut. Der Klapenboden ist eingeklebt. |
 |

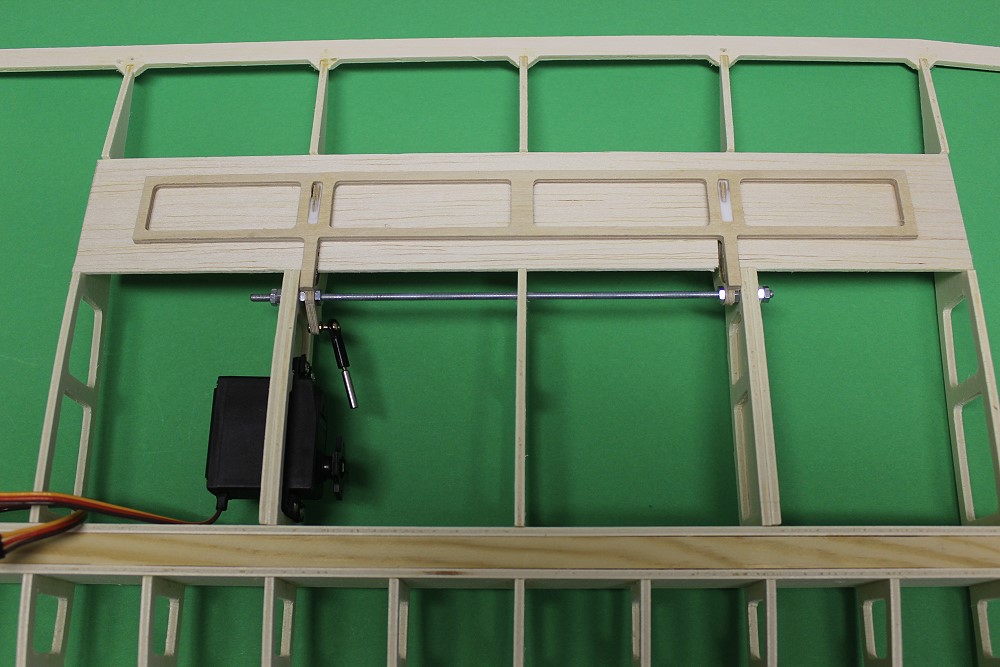

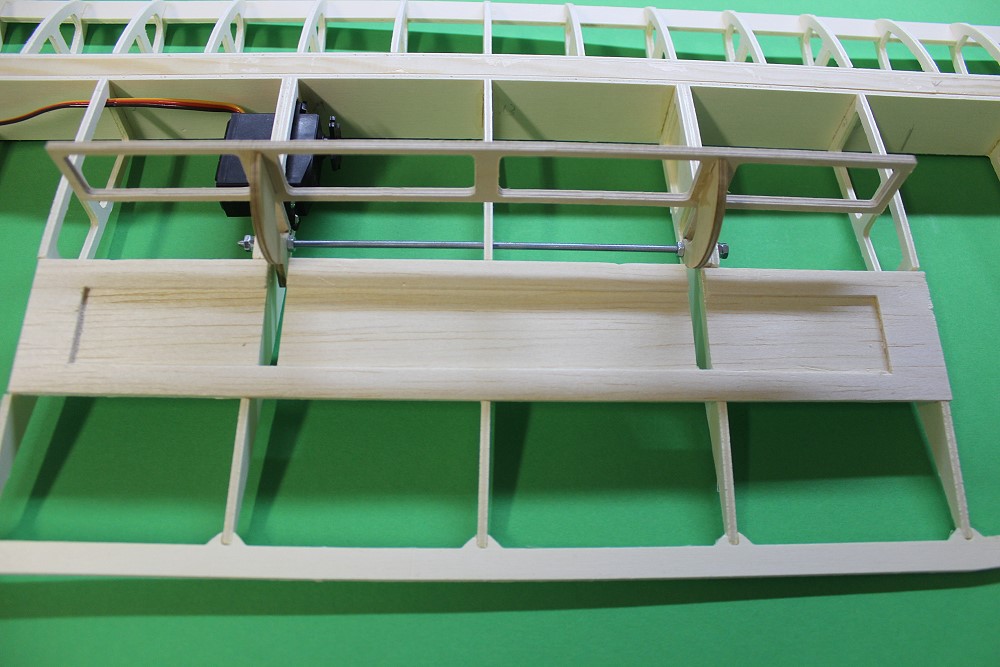

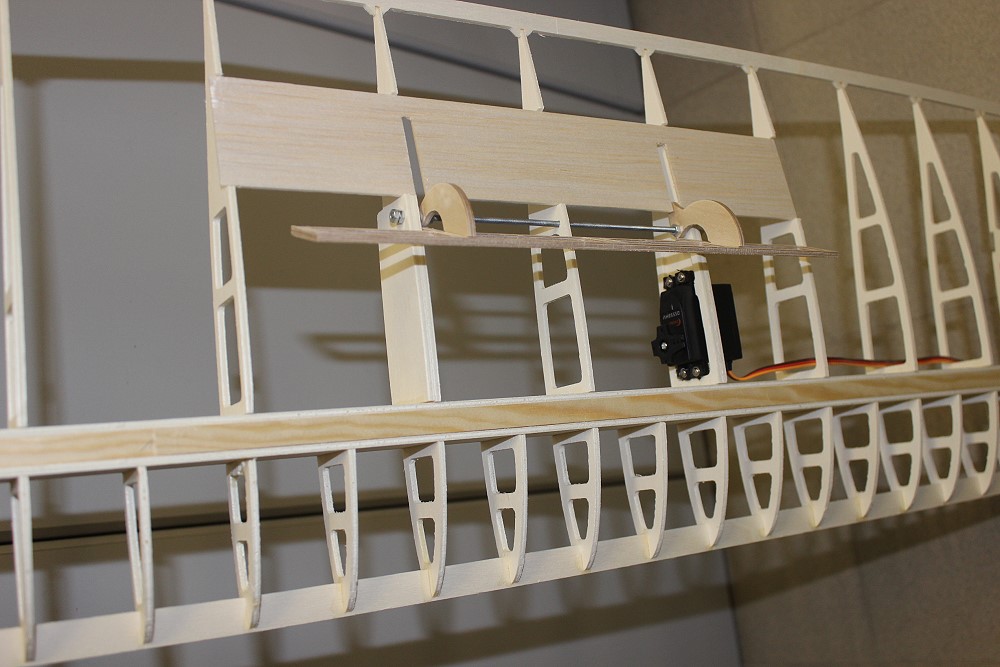

Das Klappengerüst sitzt auf der Achse - M3-Gewindestange. |
 |
|
 |
|
 |
|
 |
|
 |
|
 |

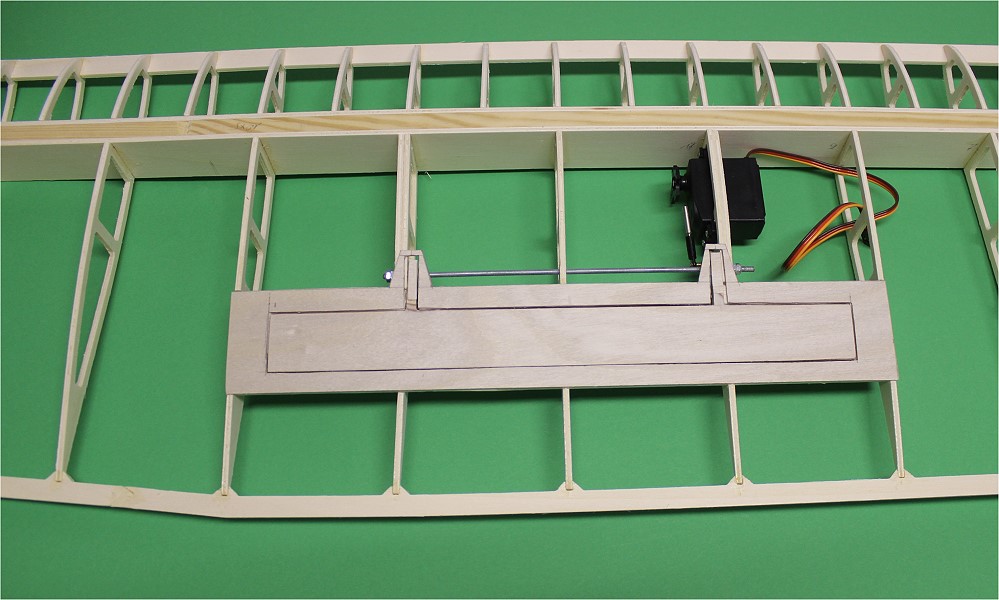

Klappe zu. |
 |

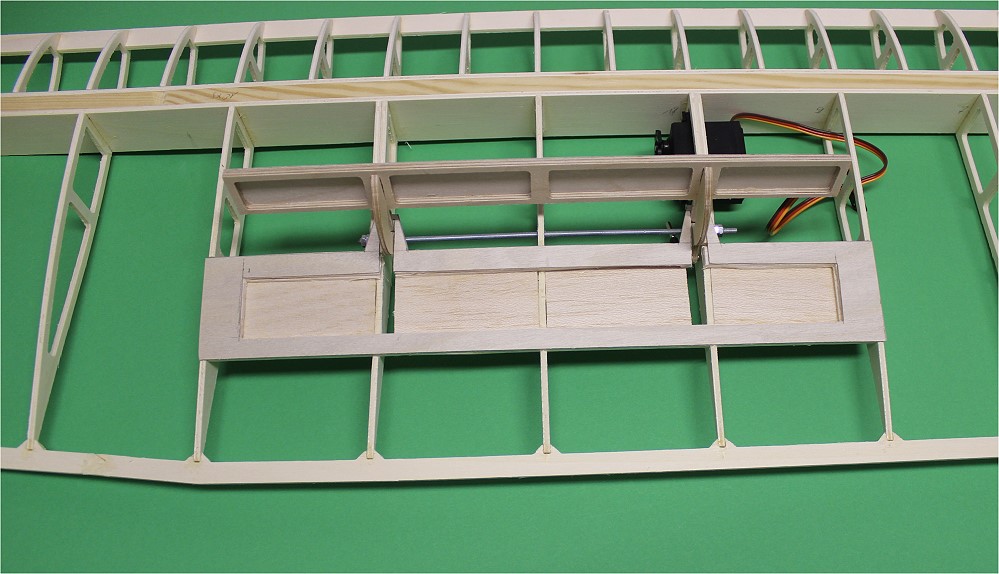

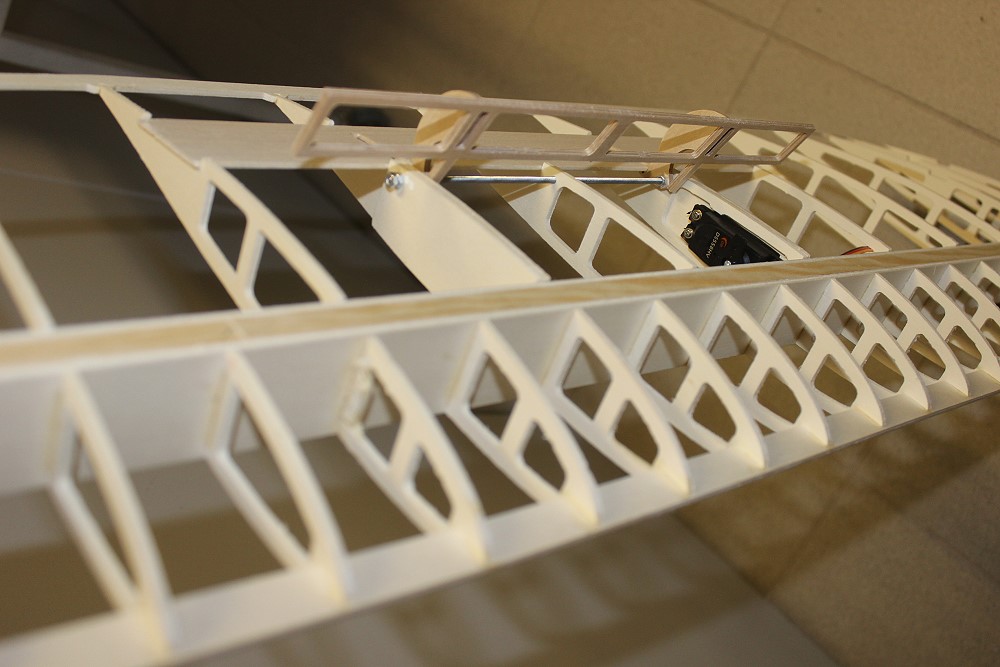

Klappe auf. |
 |
Rahmen und ... |
 |

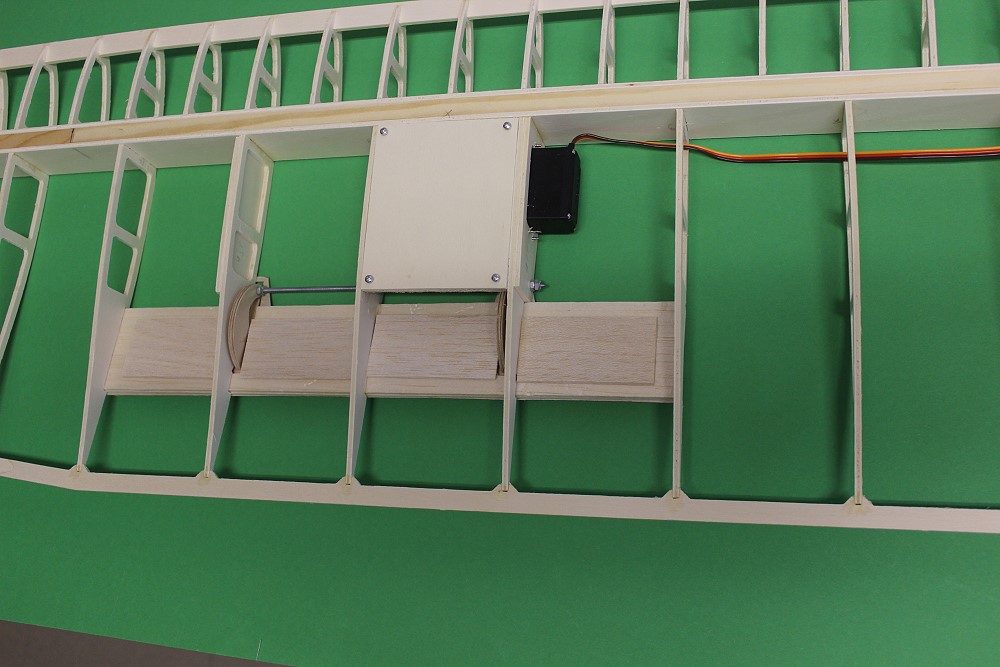

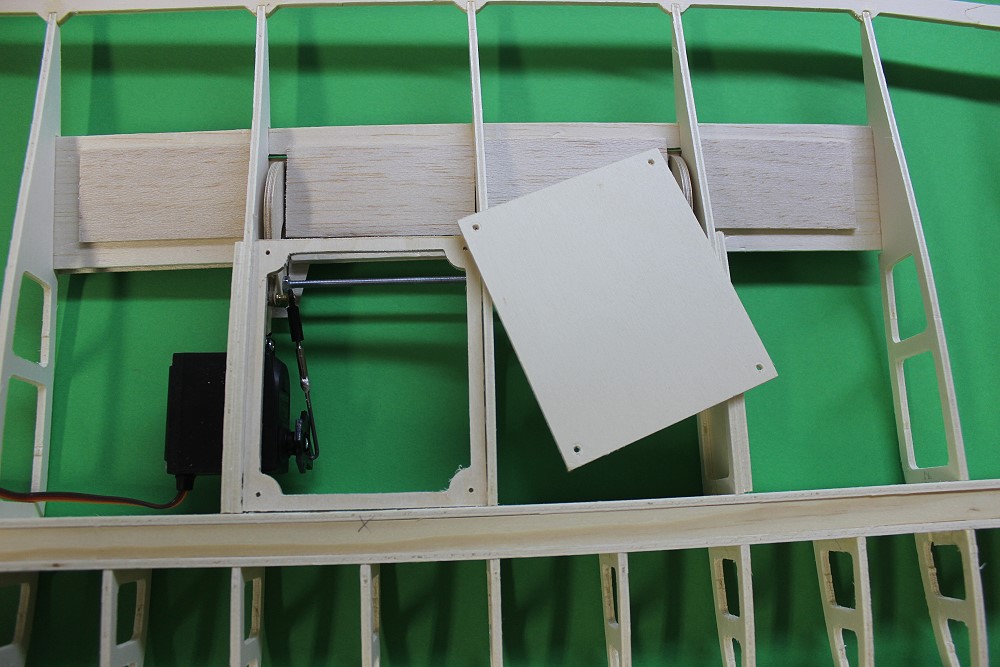

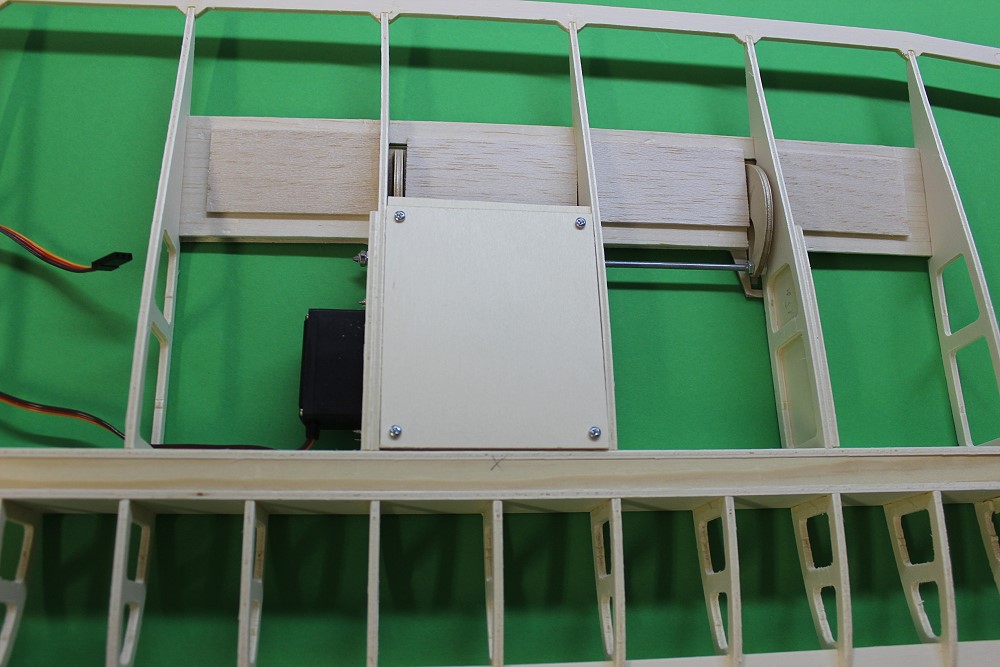

... Deckel für das Servo. |
 |
|
 |
|
