L-Spatz |
|
|
Höhenleitwerk |
|
| zum Vergrößern auf die Bilder klicken | |
 |

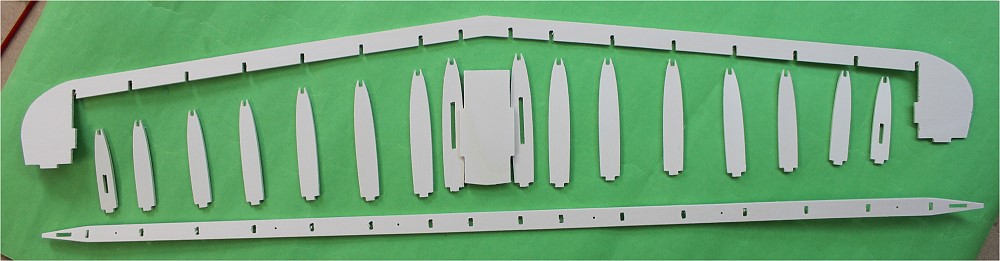

HLW-Dämpfungsfläche |
 |
Höhenruder |
 |

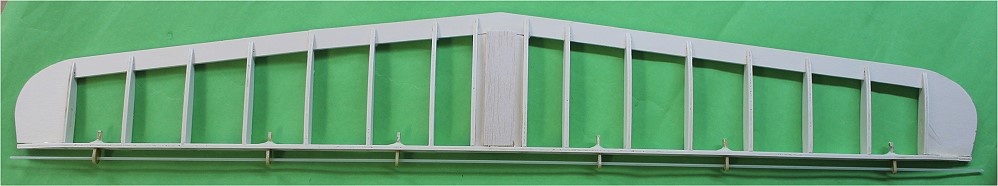

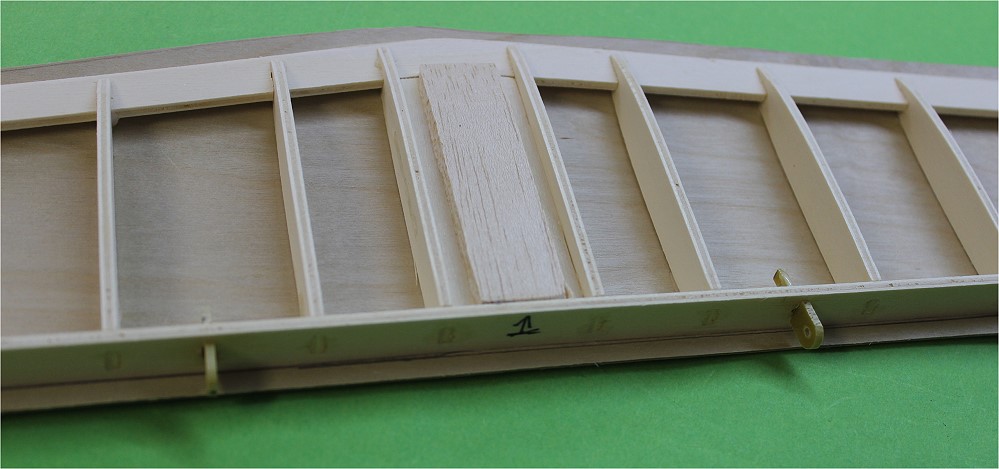

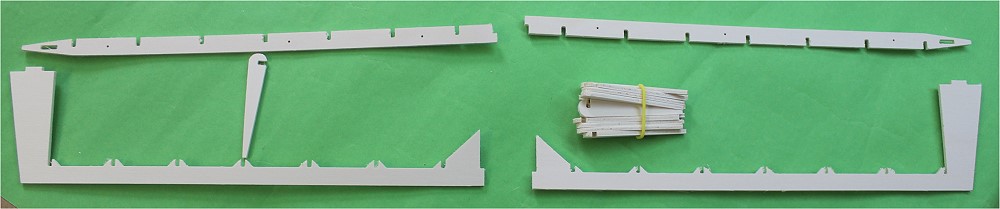

Gerüst der Dämpfungsfläche |
 |

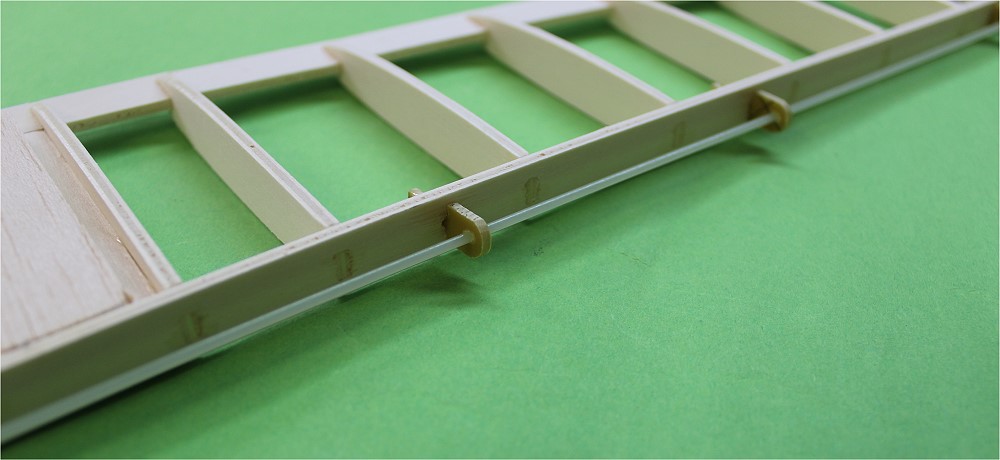

Scharnierlaschen aus 2mm GfK mit Scharnierdraht, 2mm GfK. |
 |

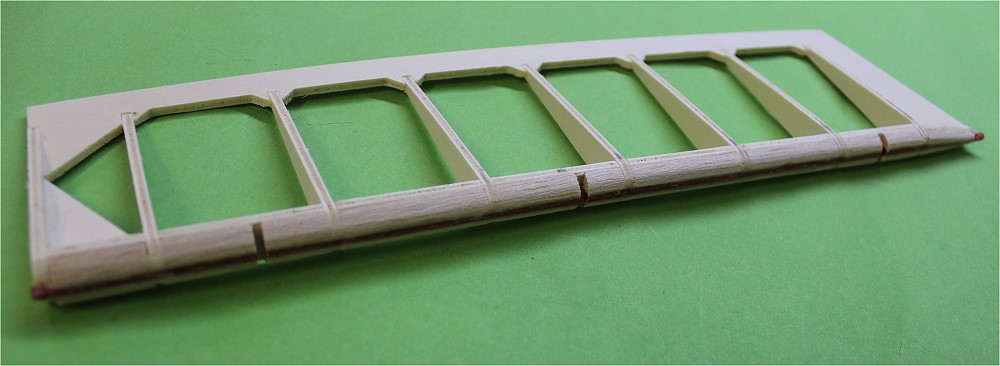

Die Ruder sind mit 5mm Balsa aufgefüttert, eine 3mm breite Nut eingefräst und ein Bowdenzugrohr eingeklebt. |
 |

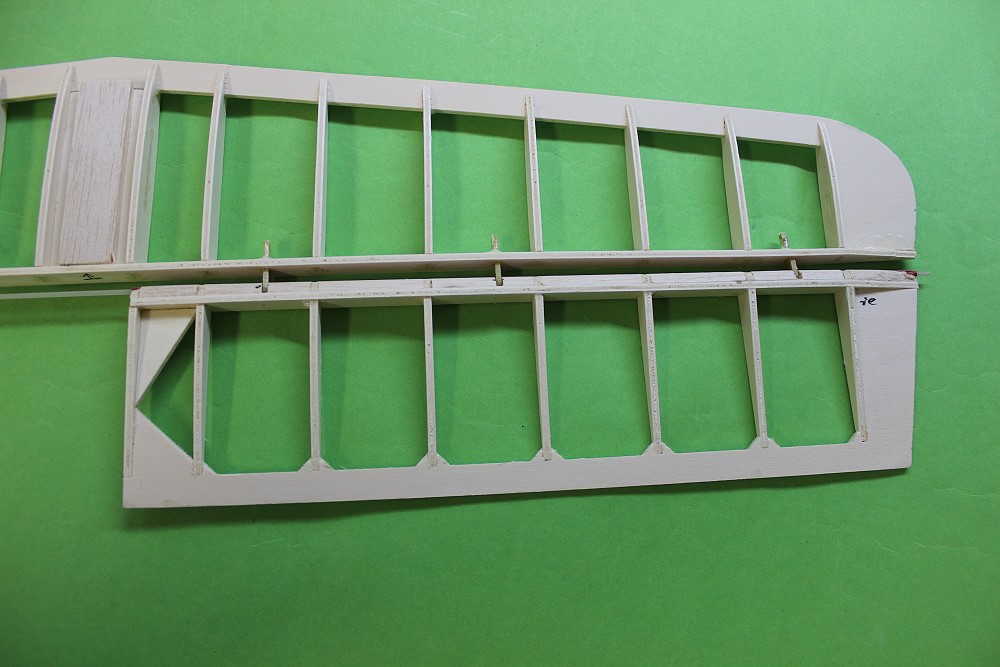

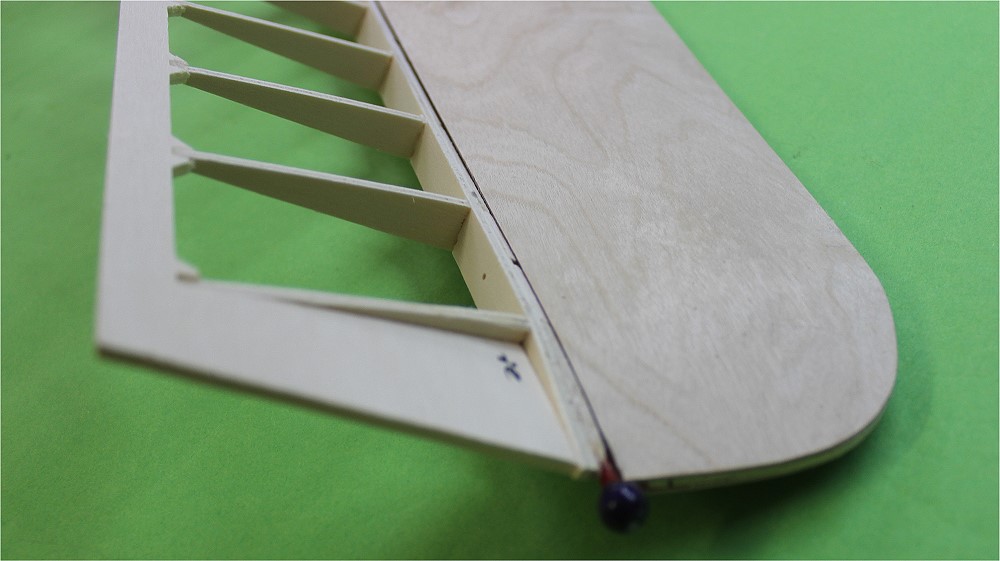

Das rechte HR und ... |
 |

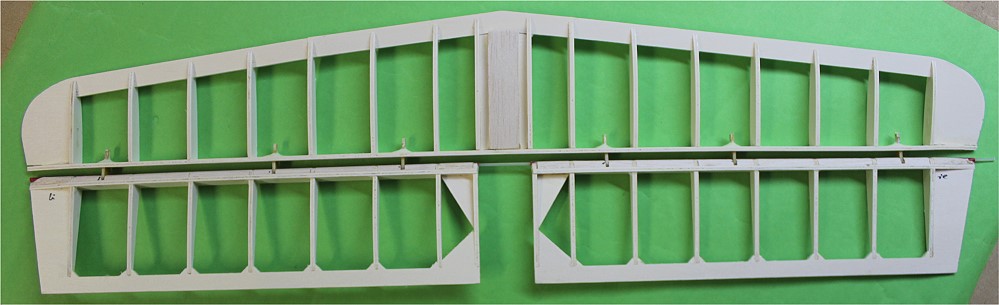

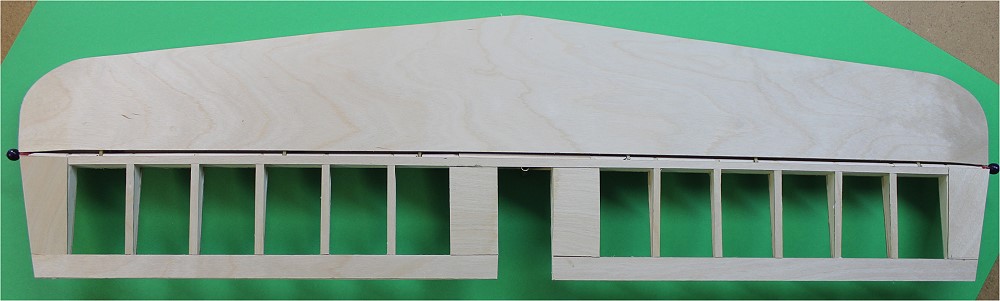

... beide HR sind montiert. |
 |

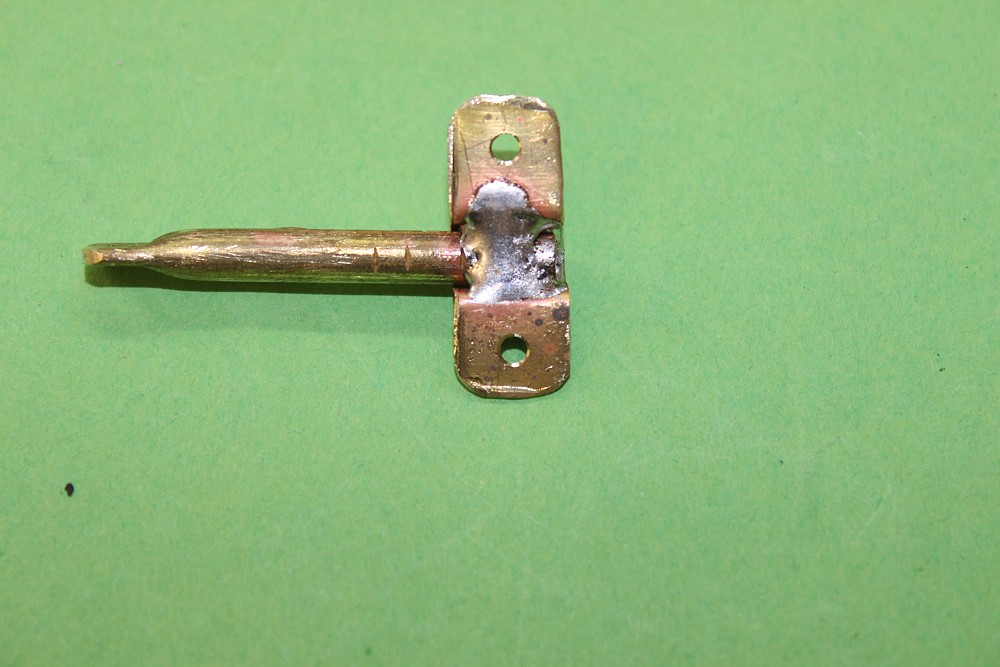

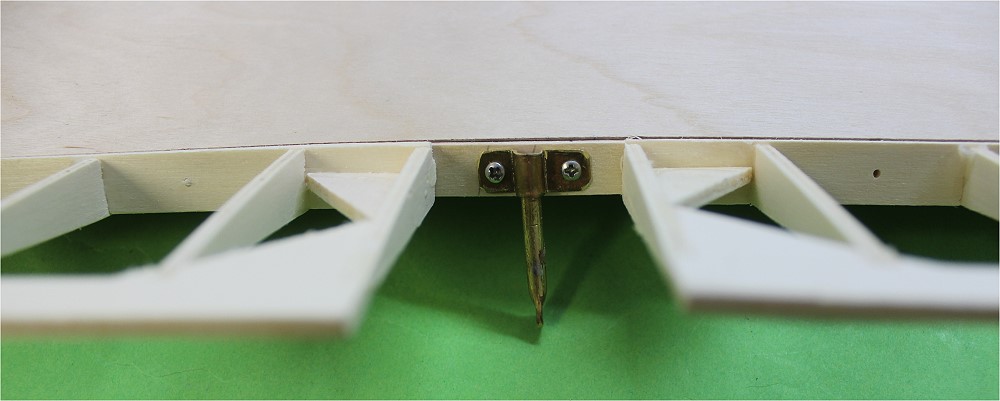

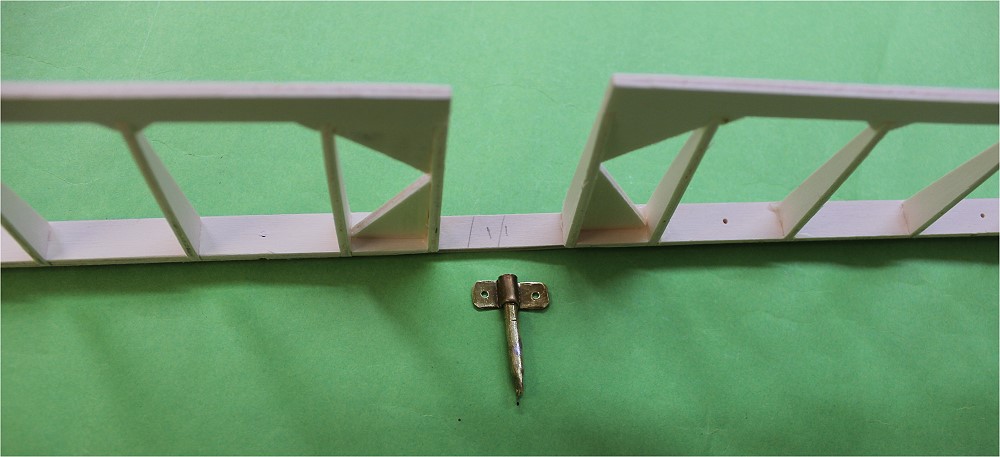

Das Ruderhorn für die HR. Beide HR-Hälften sind mit einem SpH-Steg verbunden. |
 |
|
 |
Rückseite des Ruderhorns. |
 |

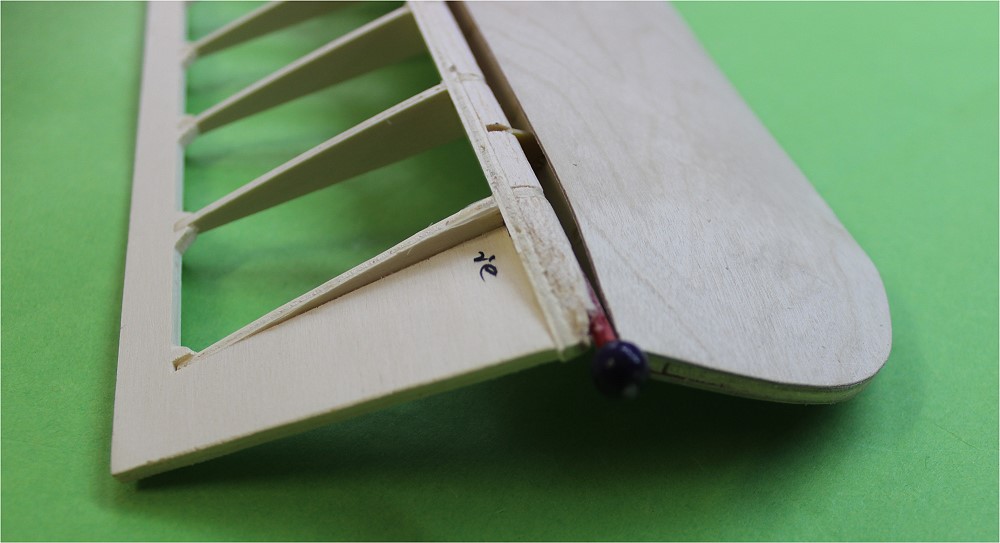

Beplankung aus 0,8mm SpH. Die lasse ich 5mm überstehen. So liegen die HR in einer Art Hohlkehĺe. |
 |
HR-Ausschlag nach unten ... |
 |
... und nach oben. |
 |
Die Ruder sind komplett mit 0,8 mm SpH eingekleidet. |
 |

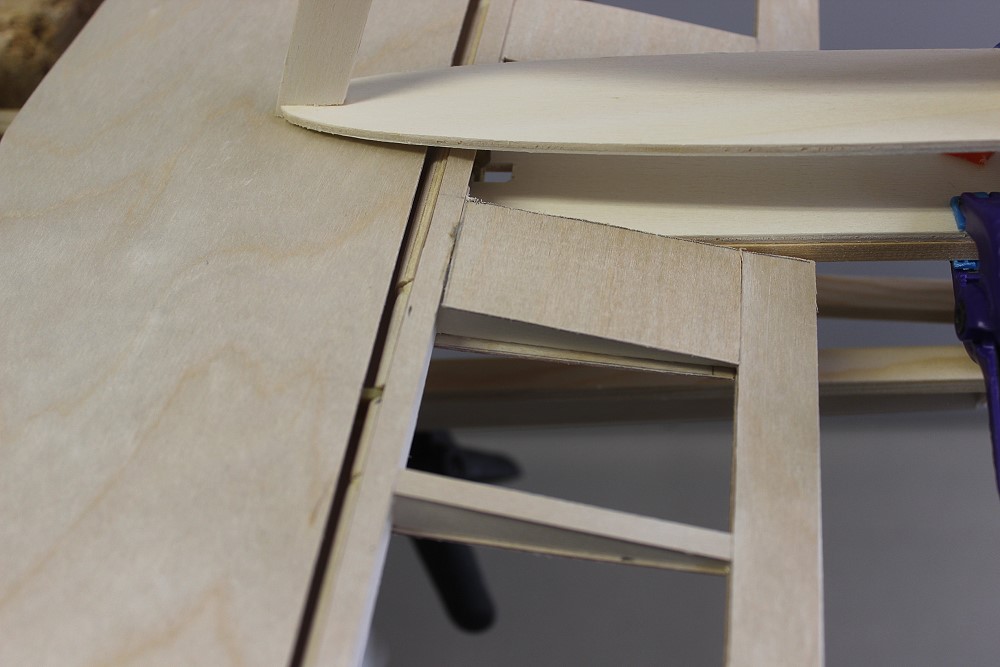

Die HR mußte ich etwas an den Rumpfverlauf anpassen, sonst würden sie aufstehen. |
 |
Wie fädelt man nun das HR mit Ruderhorn in das Auflagebrett? |
 |

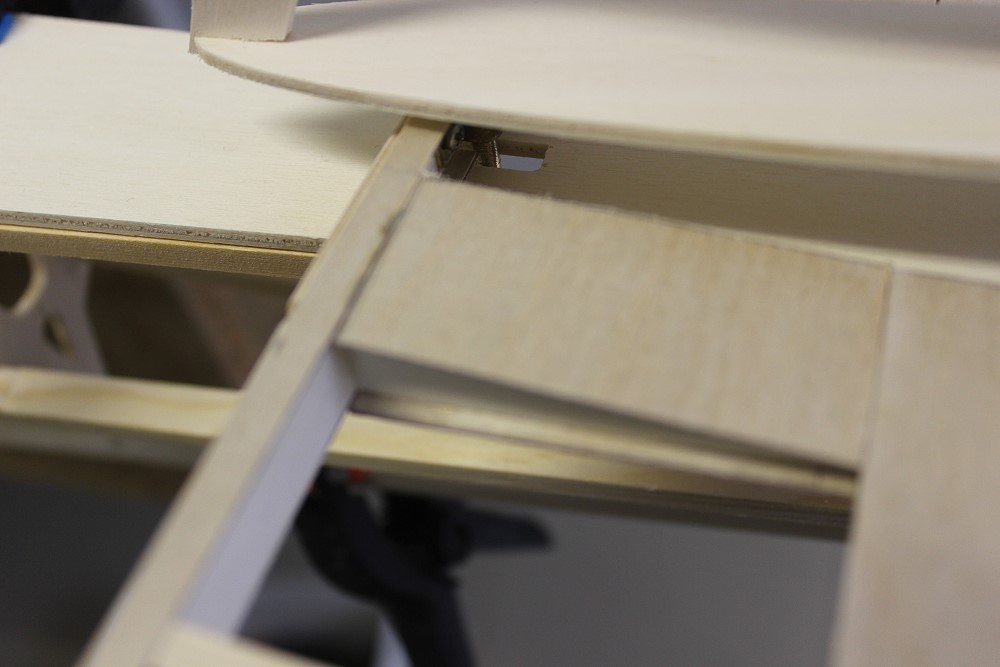

Zuerst setze ich nur die beiden HR ein. |
 |
So. |
 |

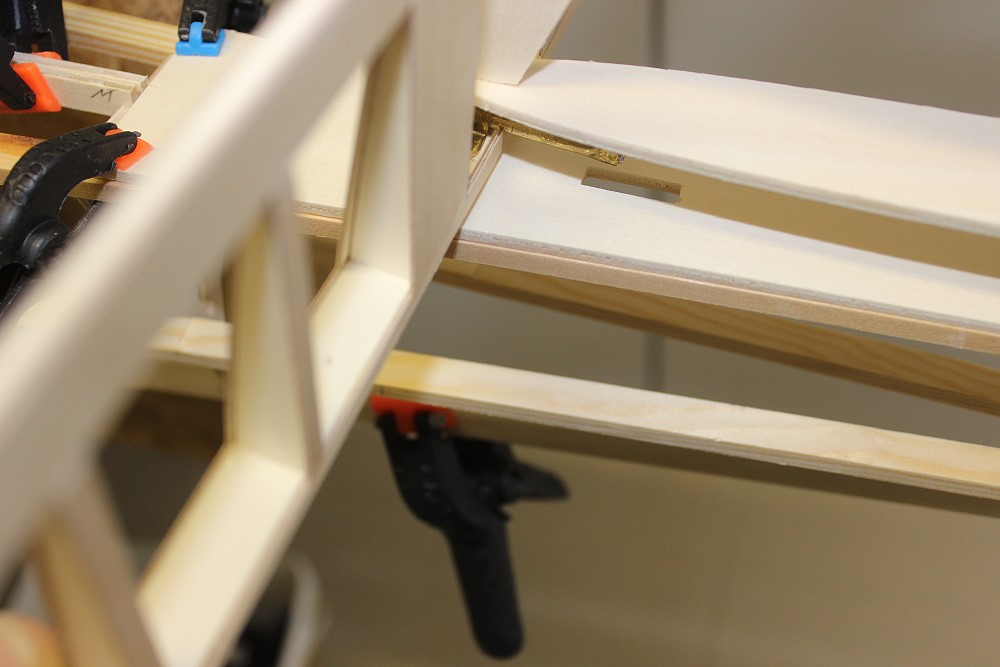

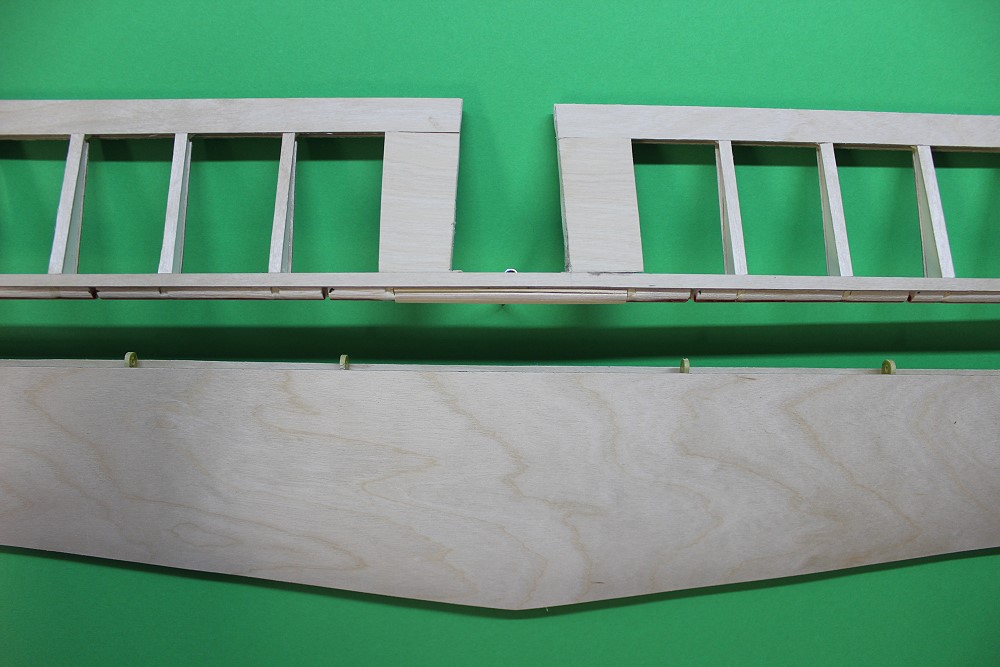

Dann montiere ich die Dämpfungsfläche mit den GfK-Drähten an die HR. Schrauben kommen noch. |
 |

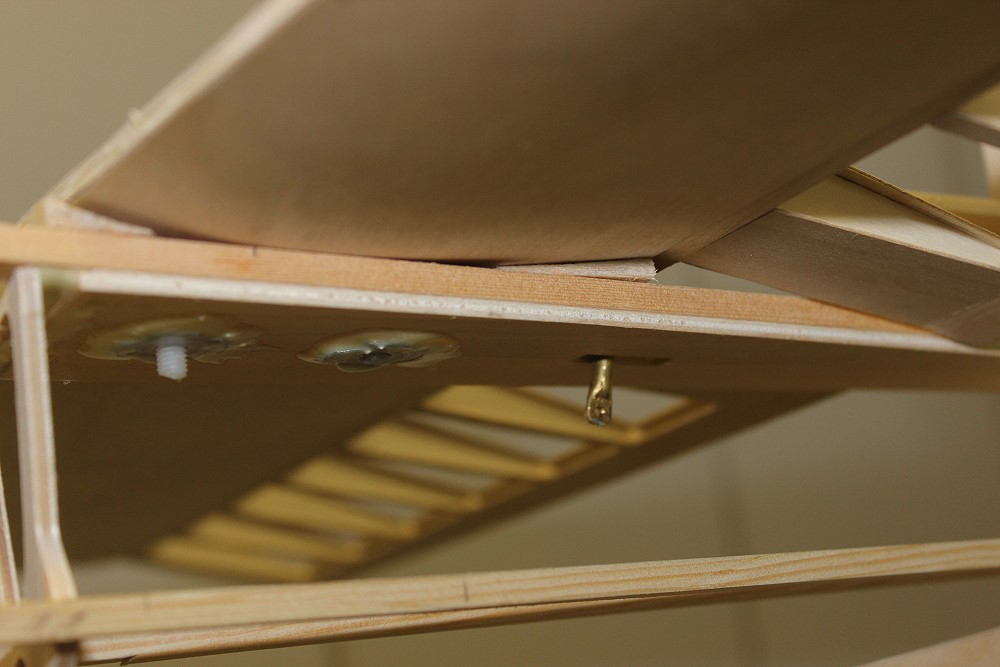

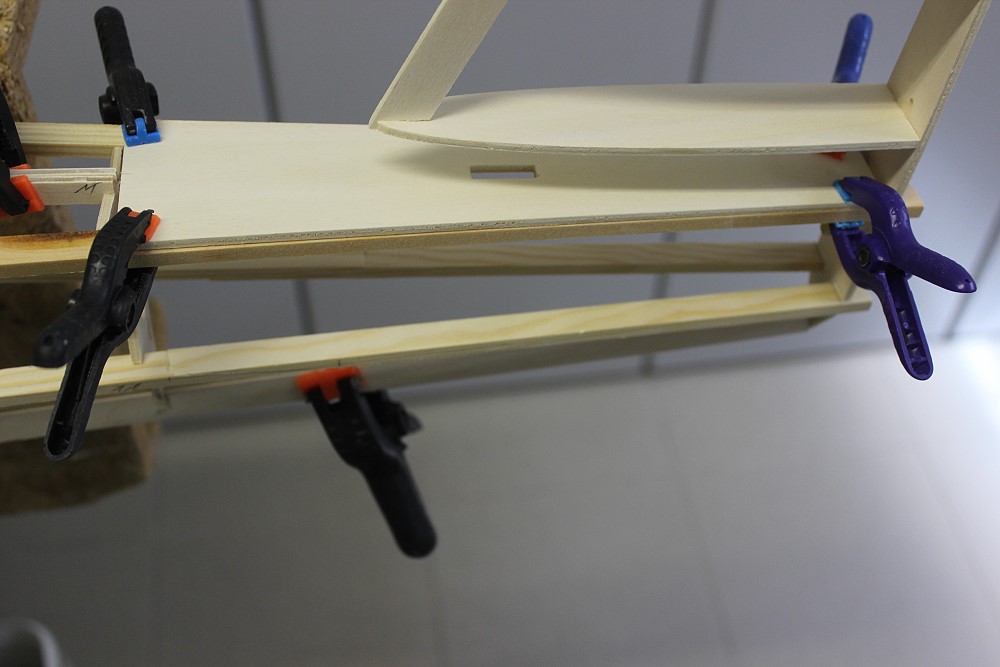

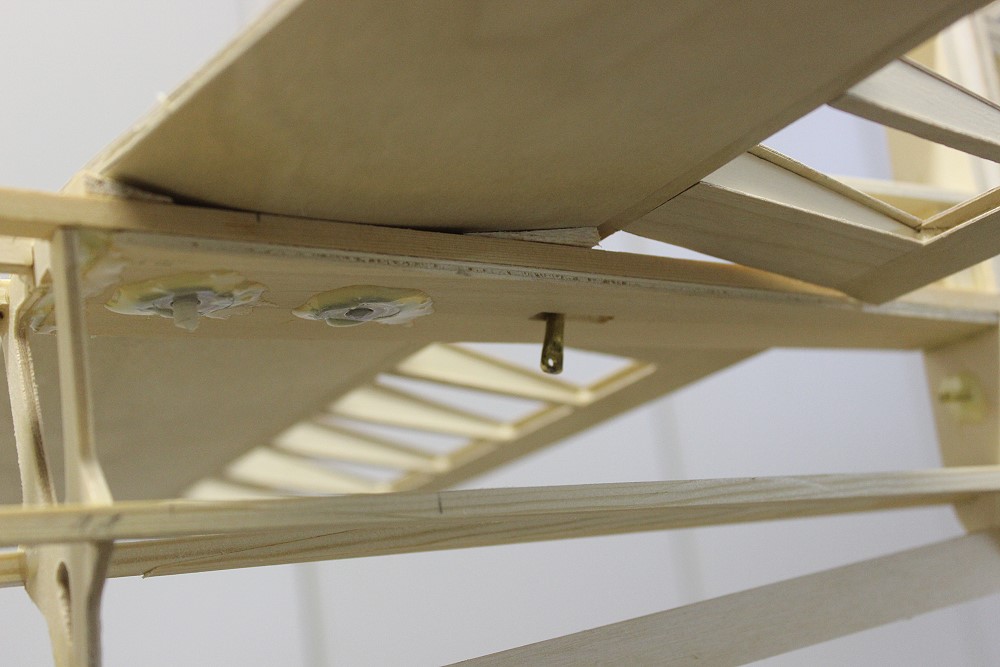

HLW-Auflage (mit Blitz) |
 |
(ohne Blitz) |
 |

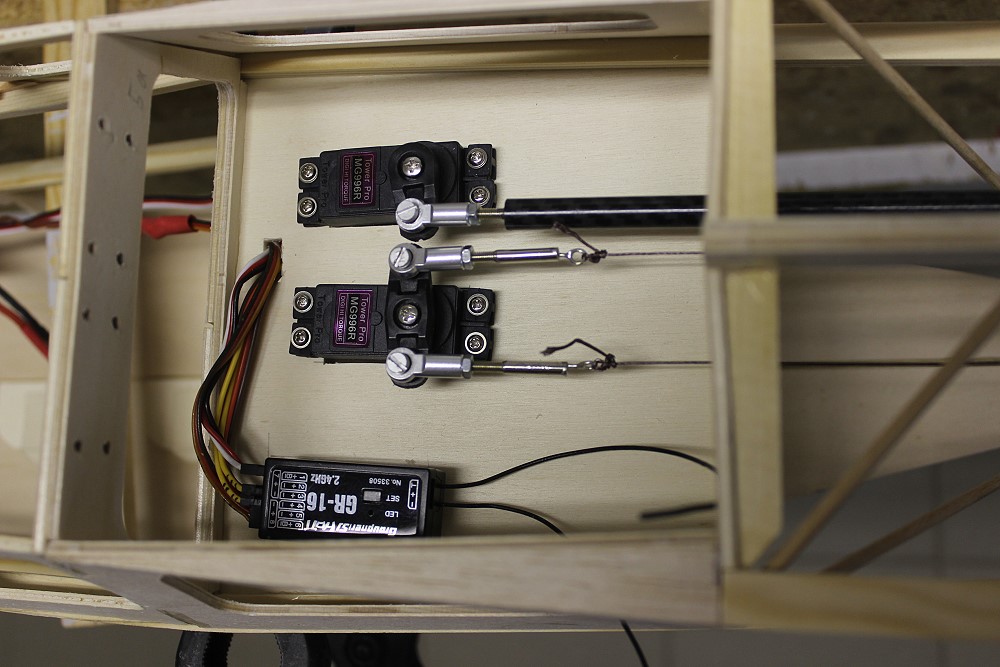

HR-Ansteuerung mit einem 8mm CfK-Rohr. |
 |

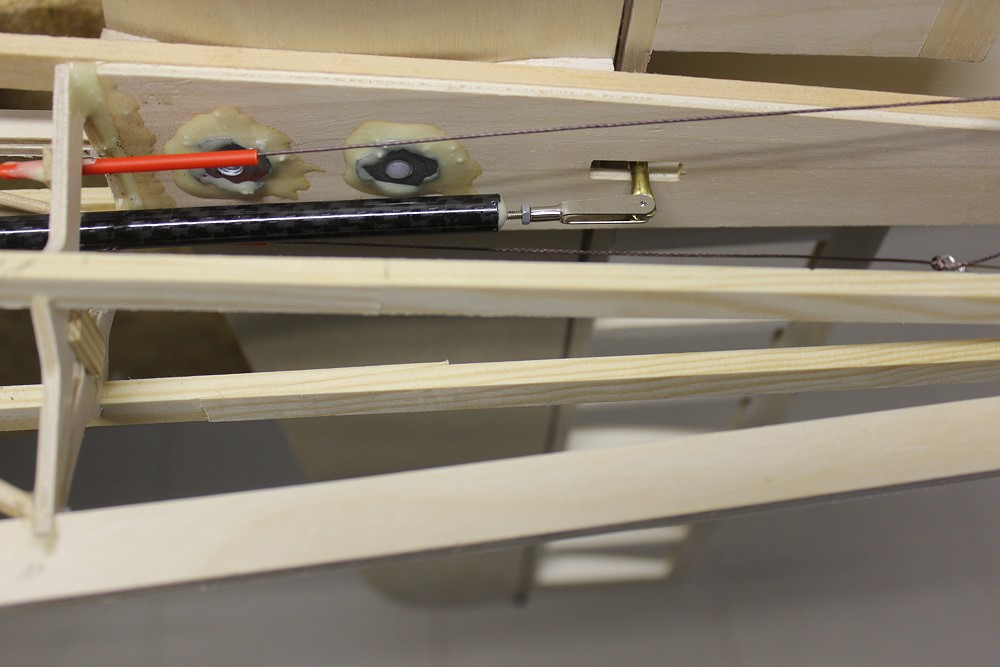

Hier im HR-Ruderhorn eingehängt. |
