L-Spatz

Flügel
  zum Vergrößern auf die Bilder klicken

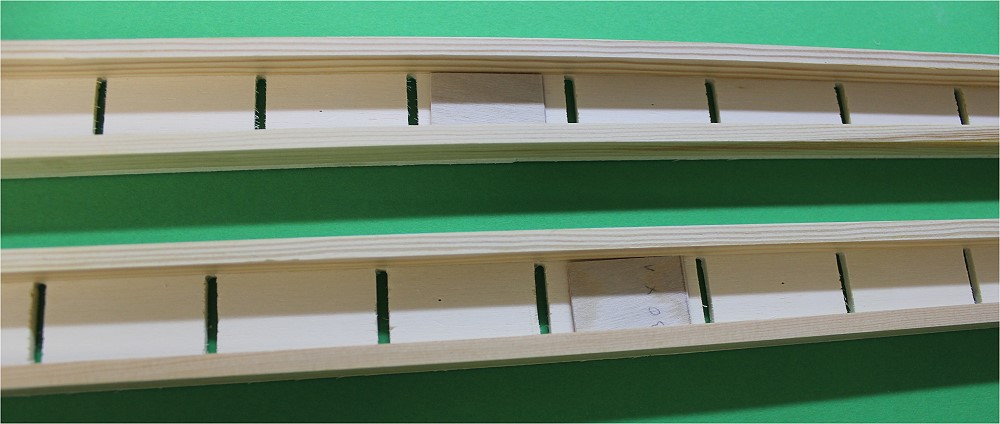

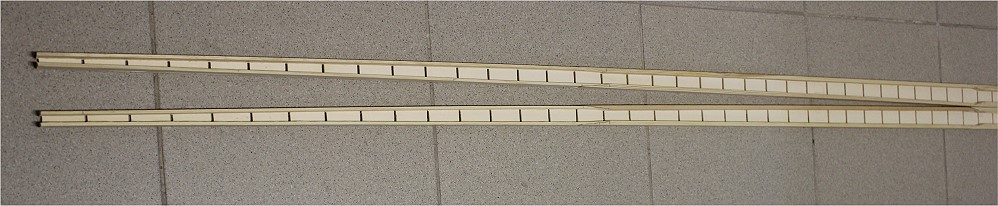

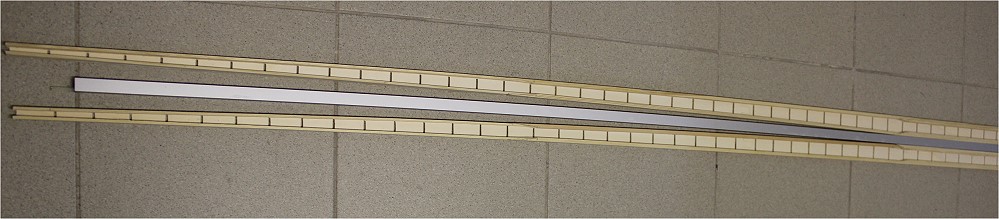

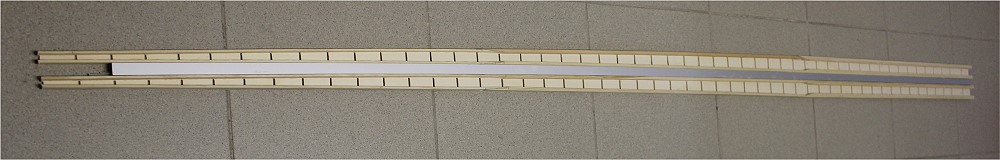

Beide Holme liegen mit der Oberseite an einem Alu-Vierkant.
Hier liegen beide Holme mit der Unterseite am Alu-Vierkant.
Die Holmleisten sind innen: 5mm + 3mm; mitte: 5mm; außen: 3mm.

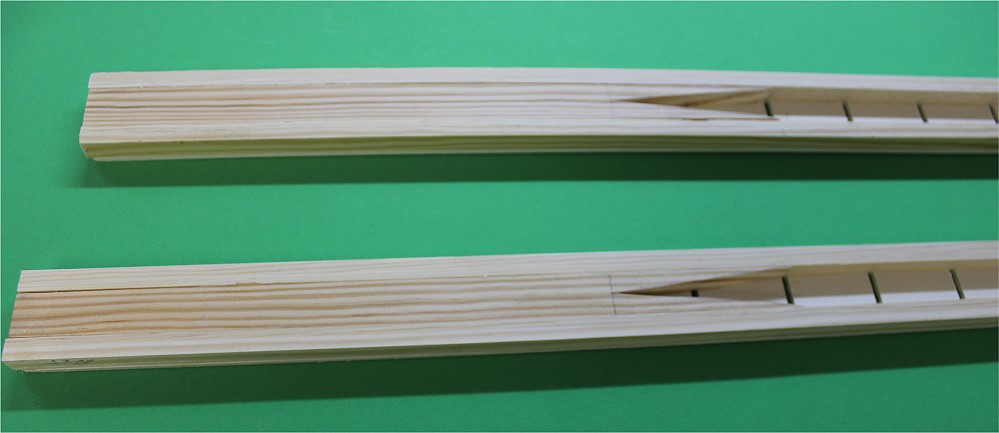

Innen werden die Holme noch mit 20x10mm Kiefer verstärkt.

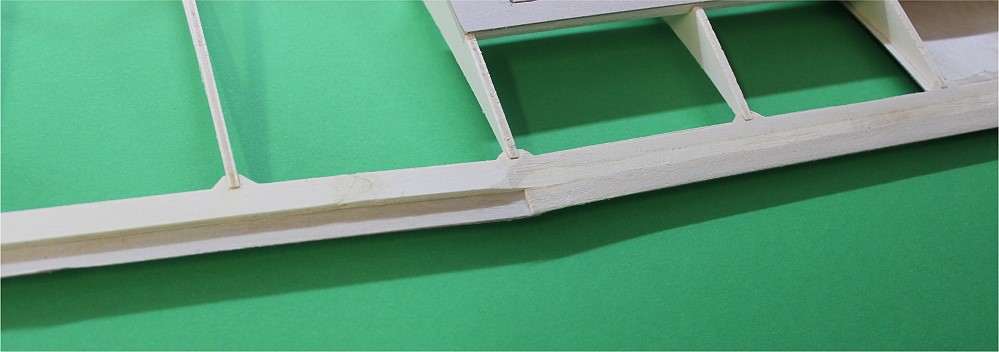

Die Schäftstelle der Verkastung habe ich mit 0,8mm SpH überklebt.
Oben der rechte Flügel, unten der linke mit Aufdoppelungen für die Beschläge.

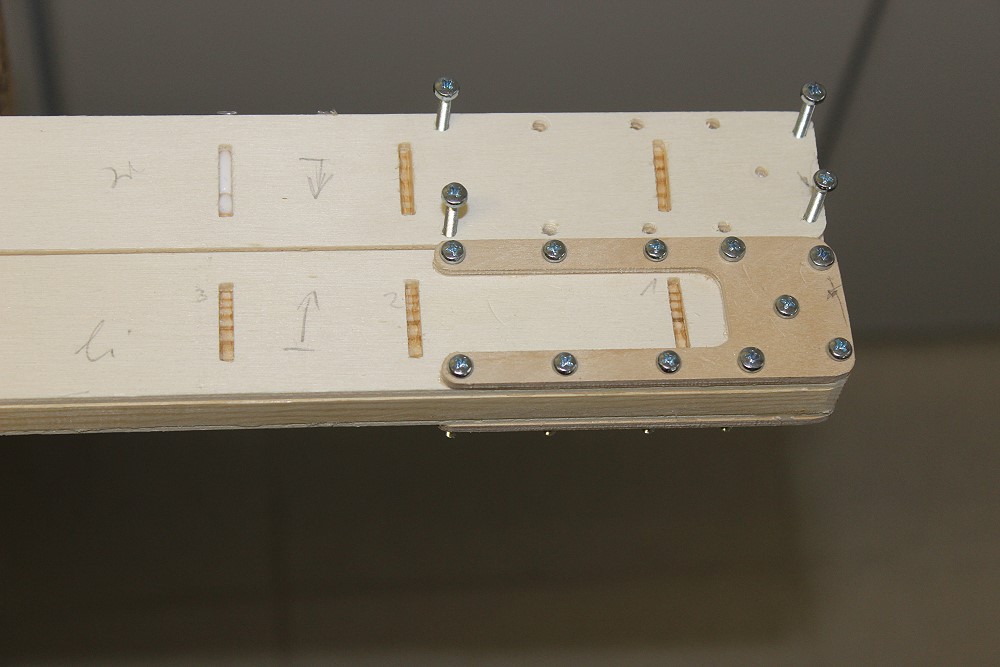

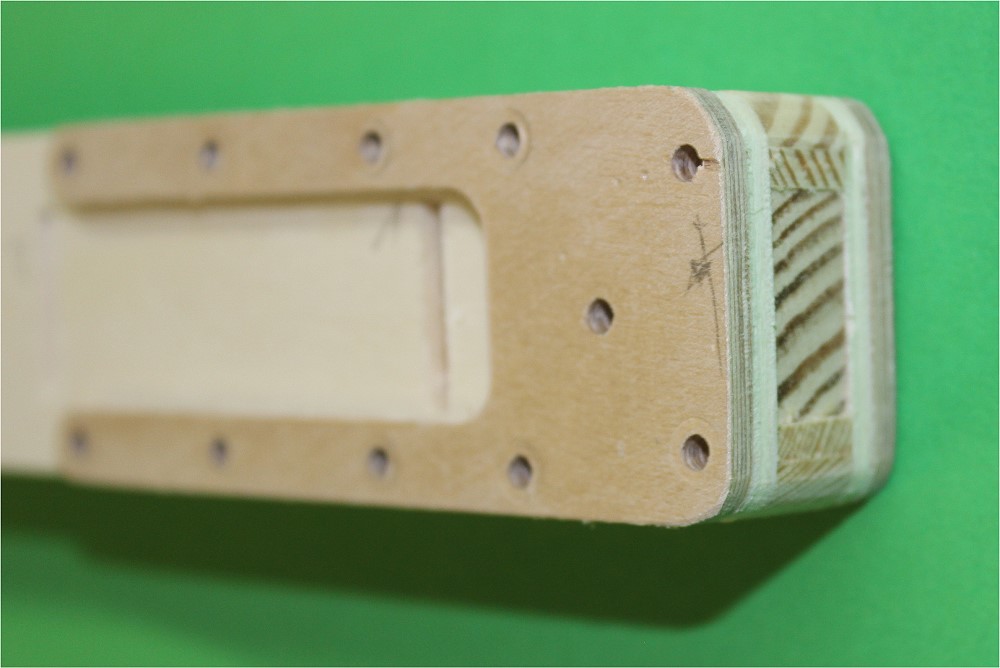

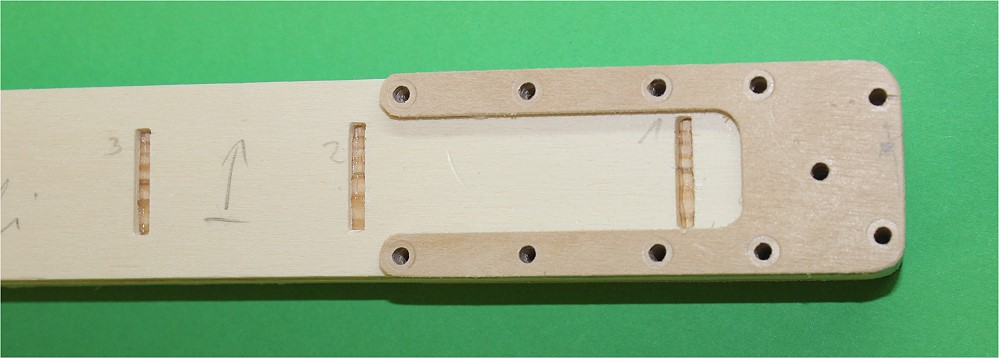

Der linke Holm wird auf beiden Seiten 3mm aufgedoppelt.
Da drauf werden dann die Beschlagbleche geschraubt.

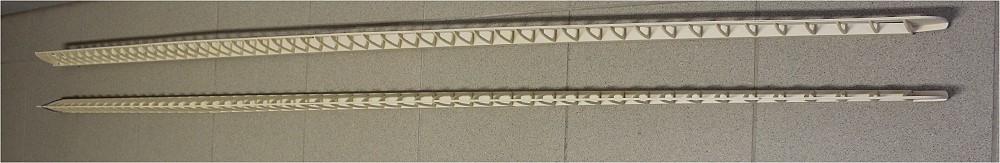

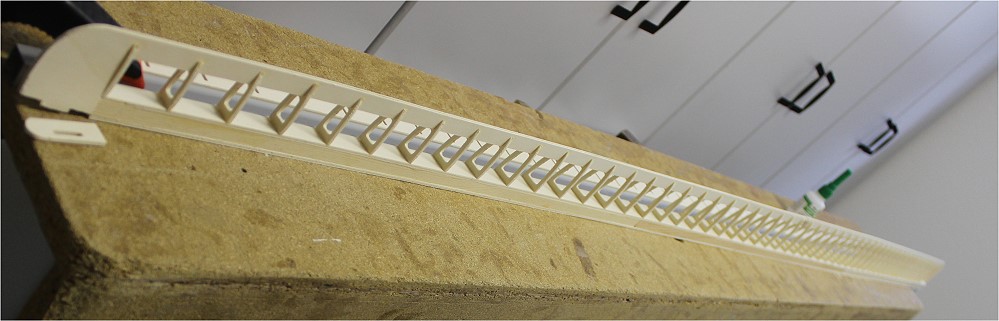

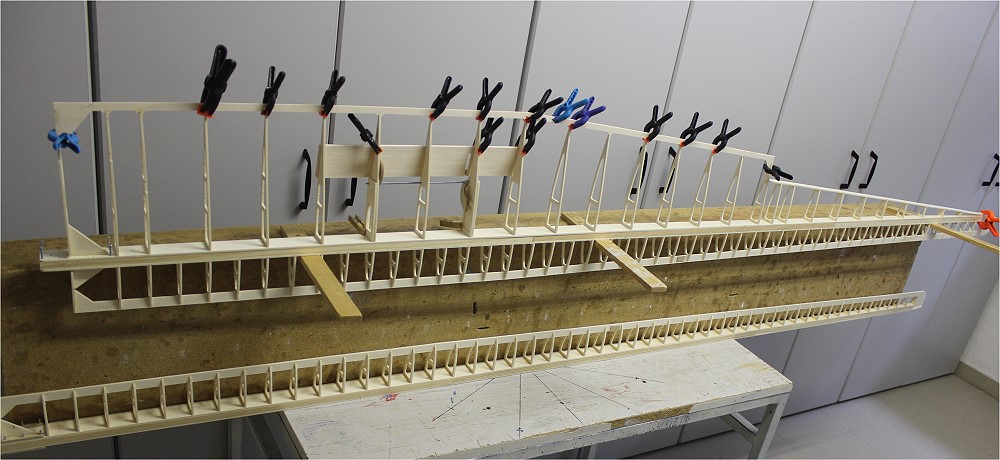

Die vorderen Rippen sind eingesetzt.
Die Nasenleiste ist drauf.

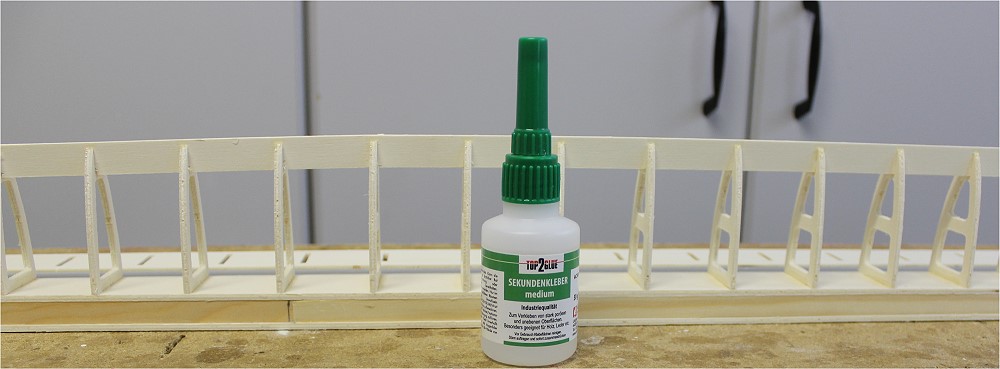

Diesmal habe ich die Ripen zuerst eingesetzt und dann mit Sekundenkleber geklebt.

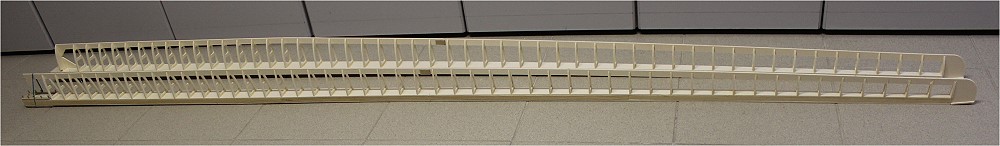

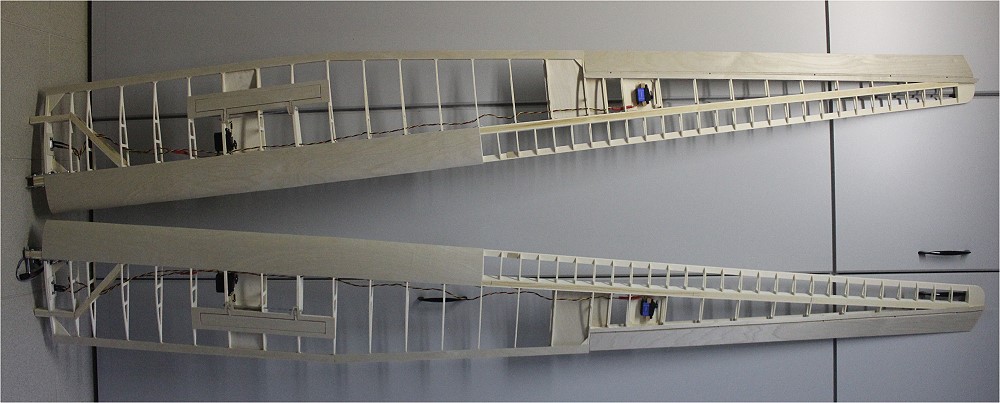

Beide Flügel sind auf der Vorderseite fertig.

Die hinteren Rippen sind eingesetzt und die Endleiste auch.

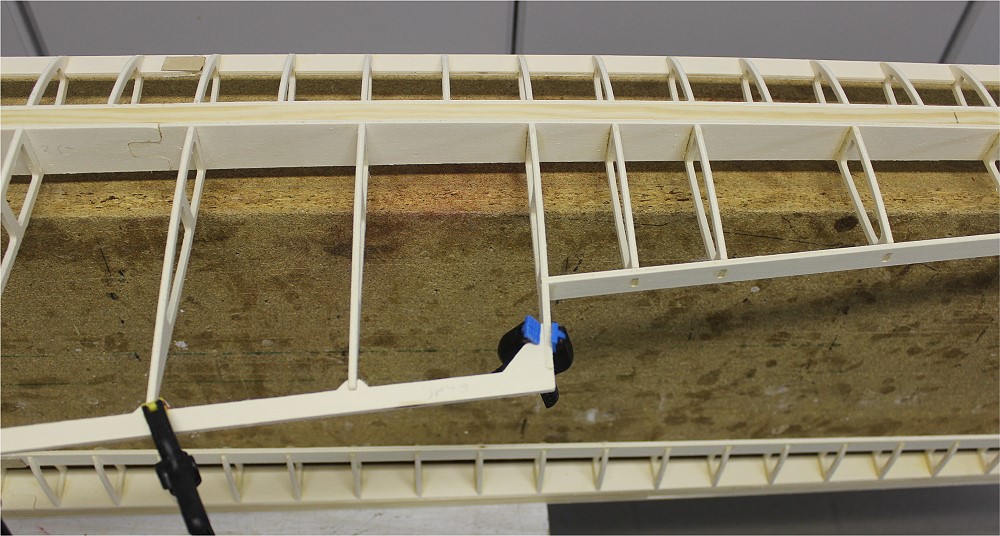

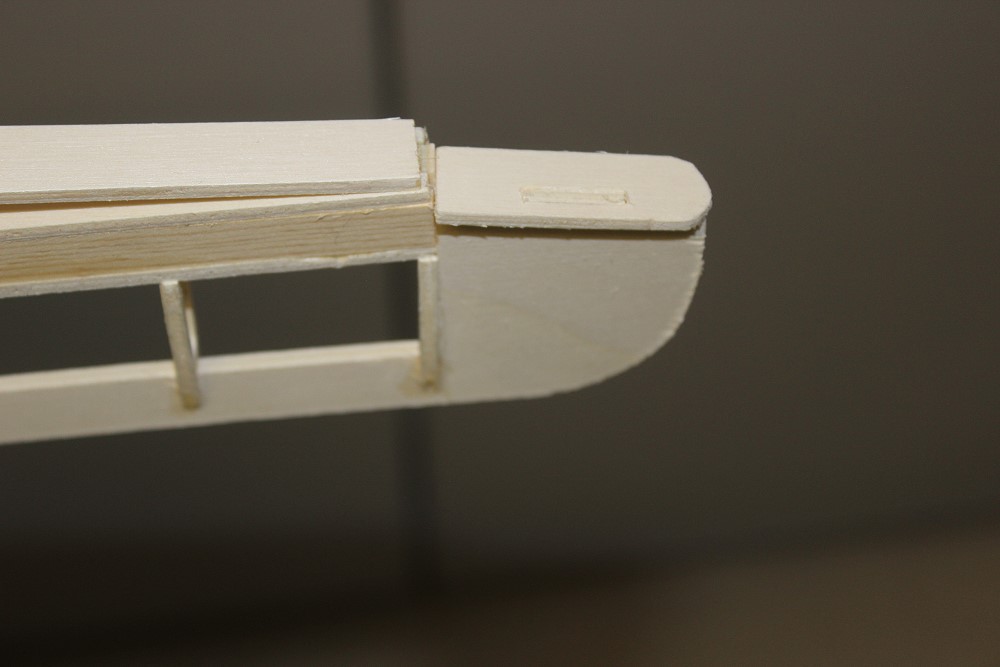

Außen verläuft das Querruder noch etwas in den Randbogen rein. Muß noch angepaßt werden.
Hie beginnt das Querruder.

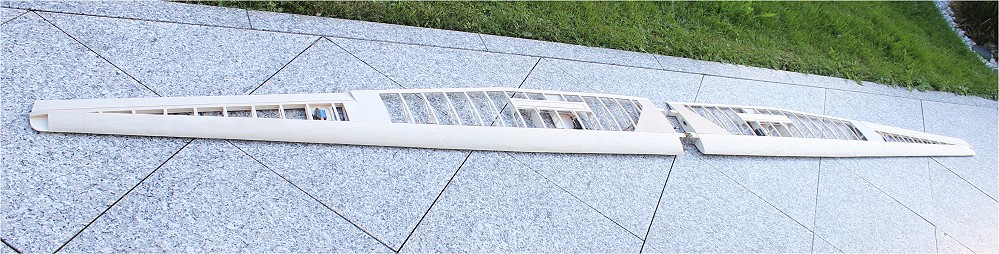

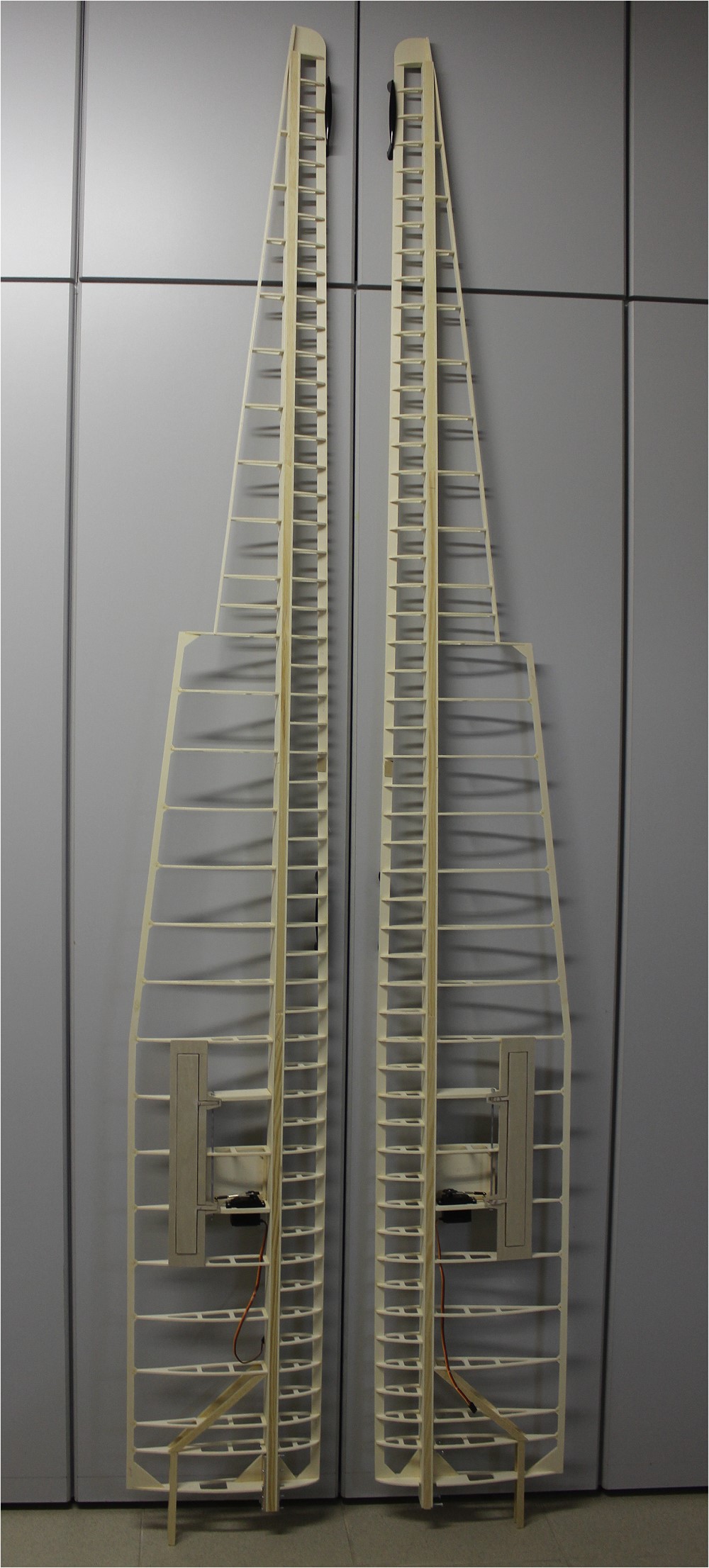

Flügelgerüst

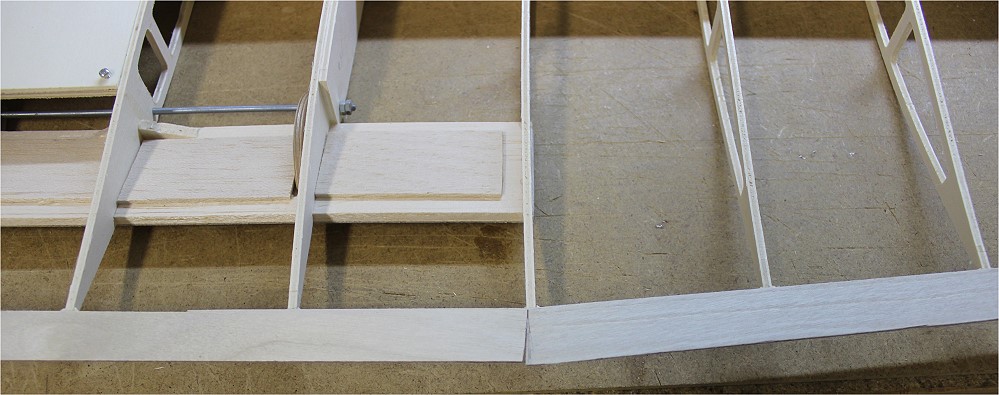

Endleiste auf der Unterseite aus 0,8mm SpH, 20mm breit.
Die Endleiste steht 8mm über die SpH-Endleiste drüber.

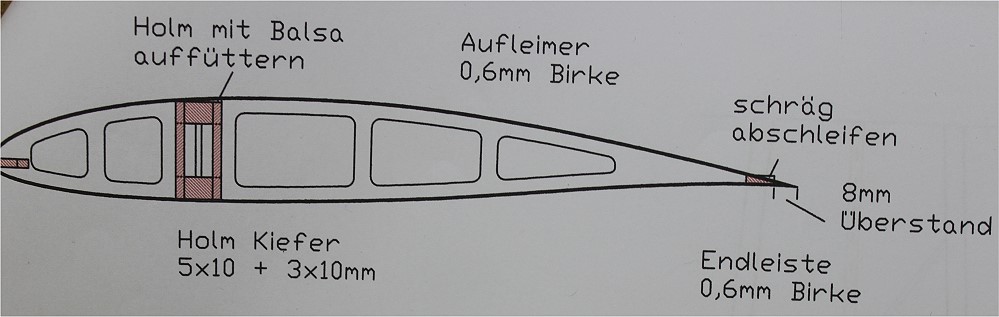

Hier sieht man, wie die Endleiste verschliffen werden soll.

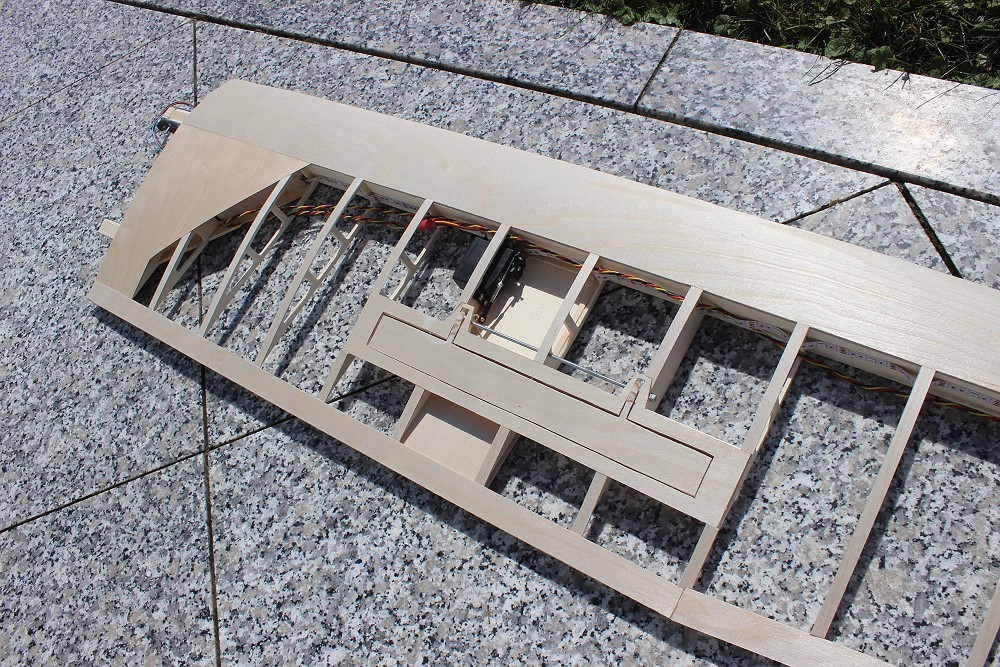

Beplankung im Querruderbereich.

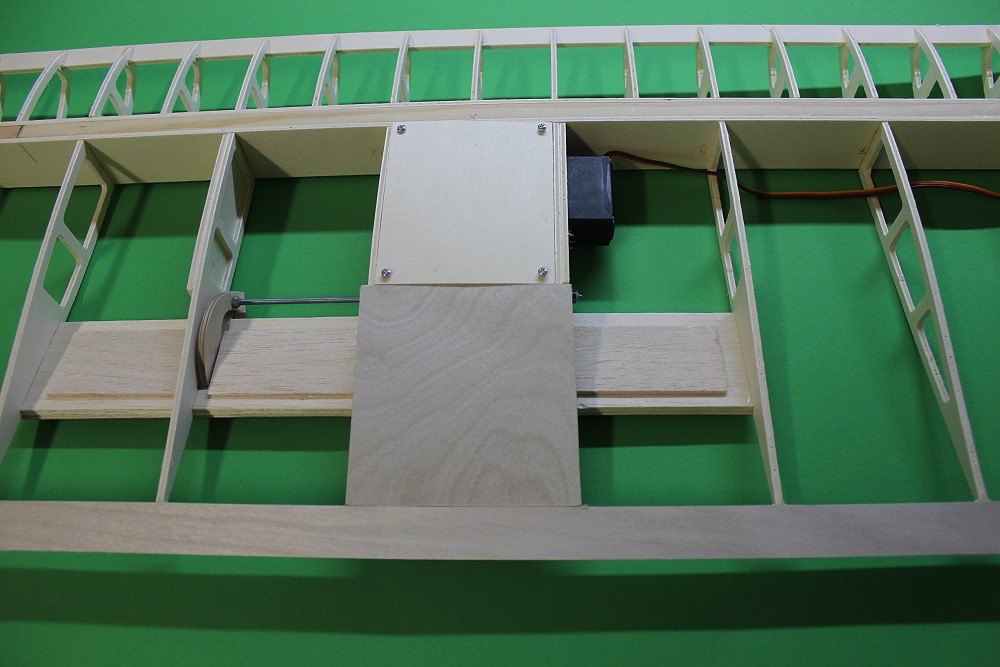

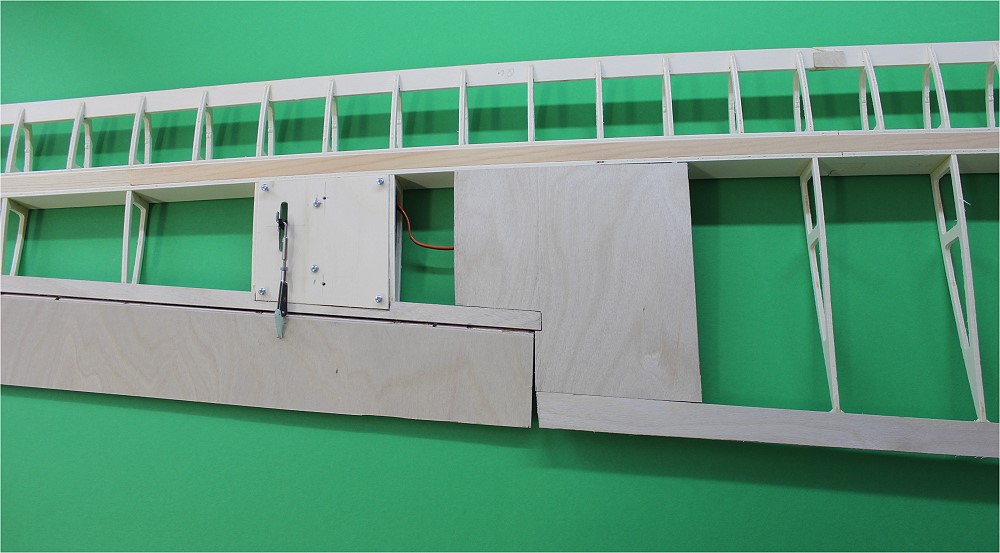

Beplankung beim Klappenservo.

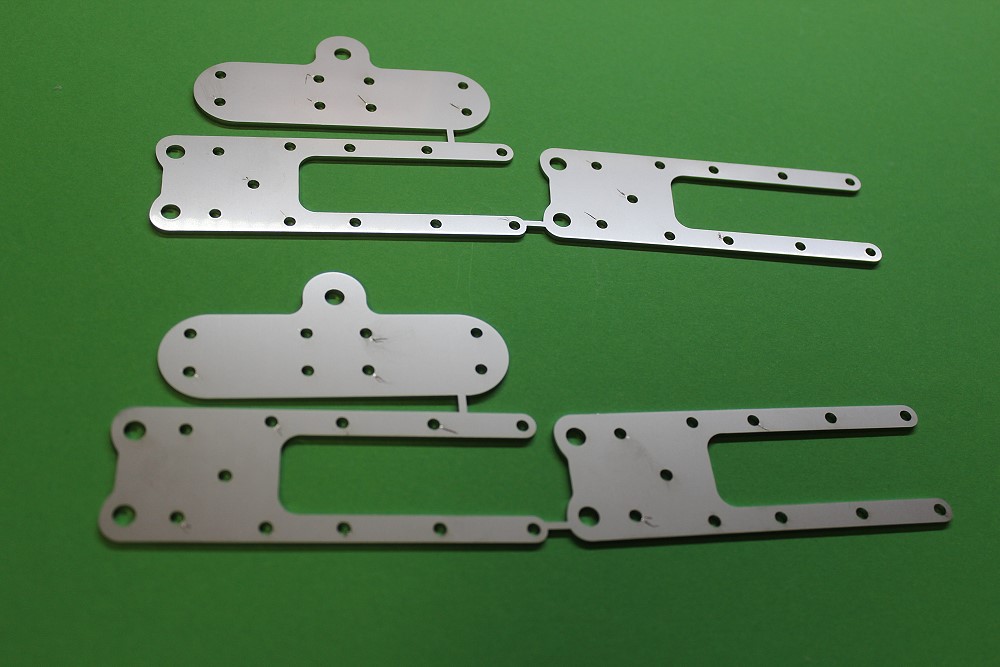

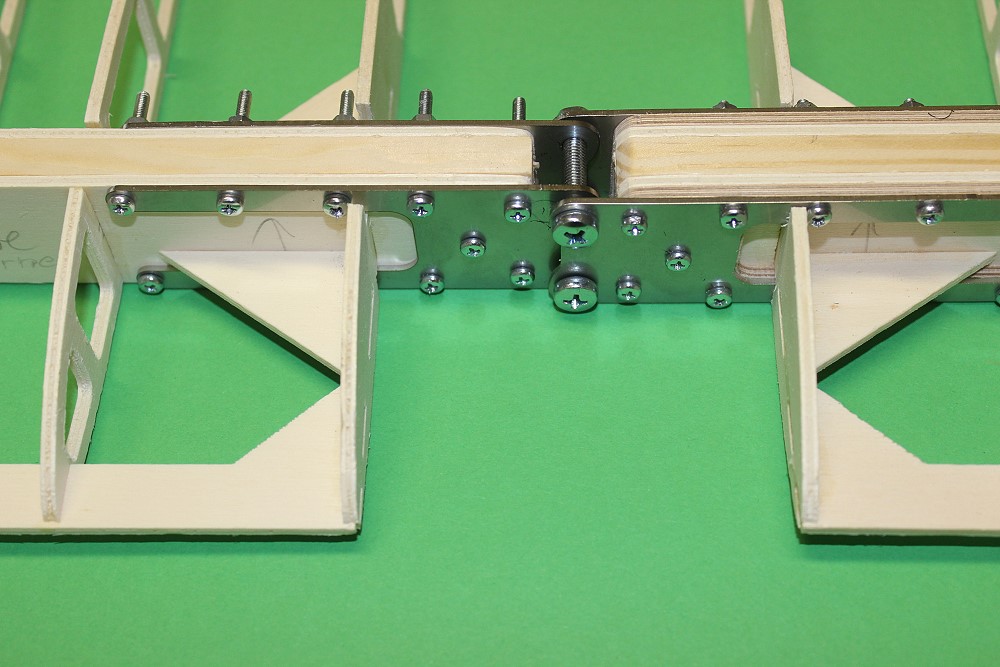

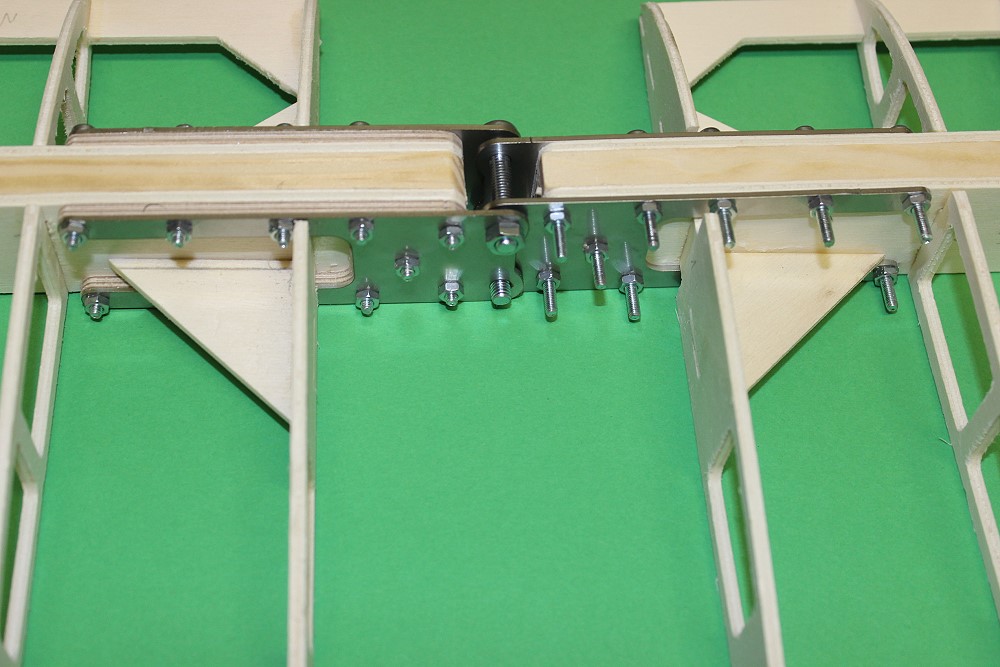

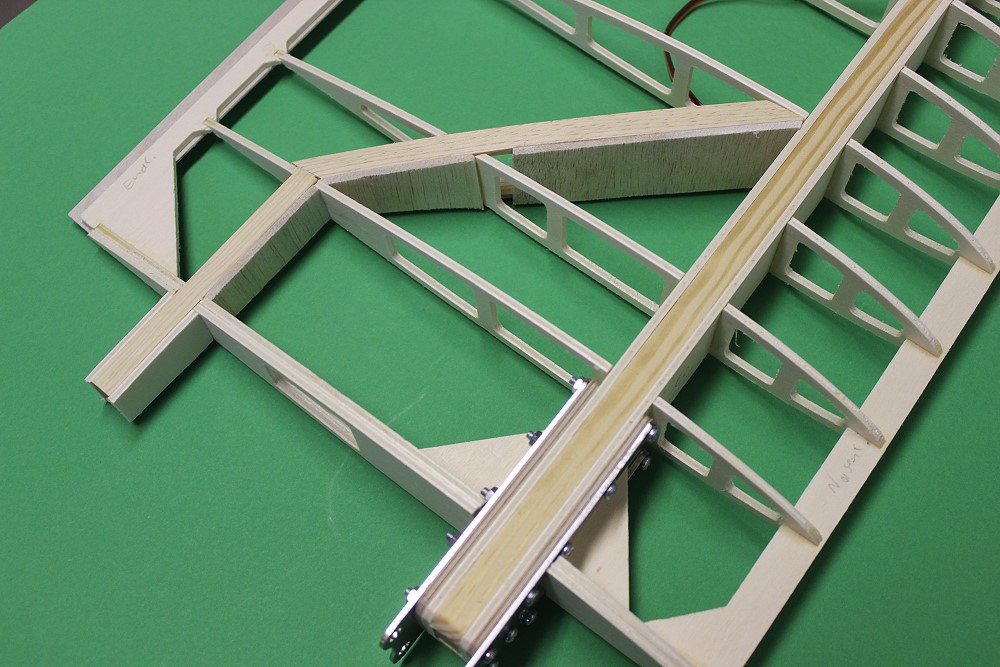

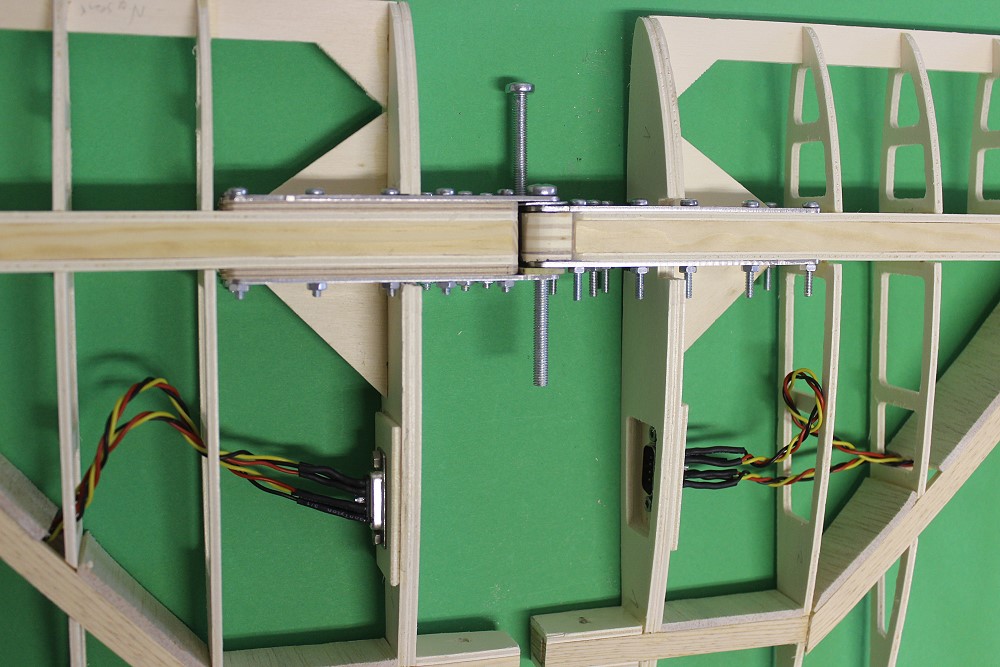

Beschläge zur Flächenbefestigung.
Beschläge von hinten gesehen, ...
... von vorne gesehen.
Damit kein Spiel entsteht, habe ich einmal 3mm und einmal 1mm untergelegt.

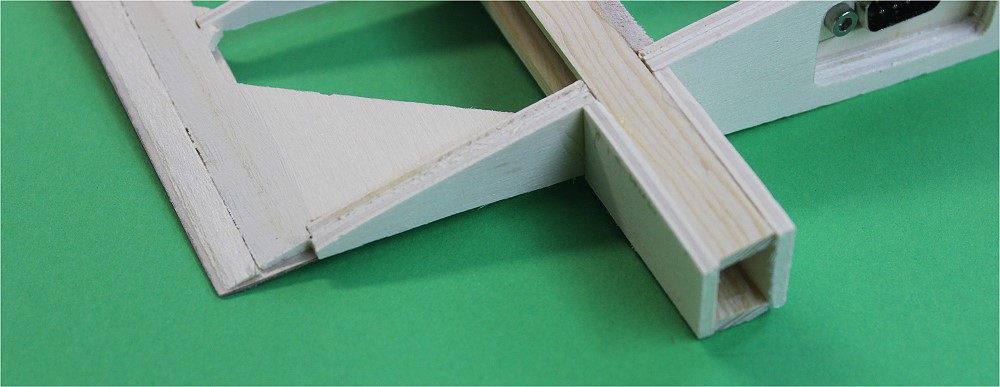

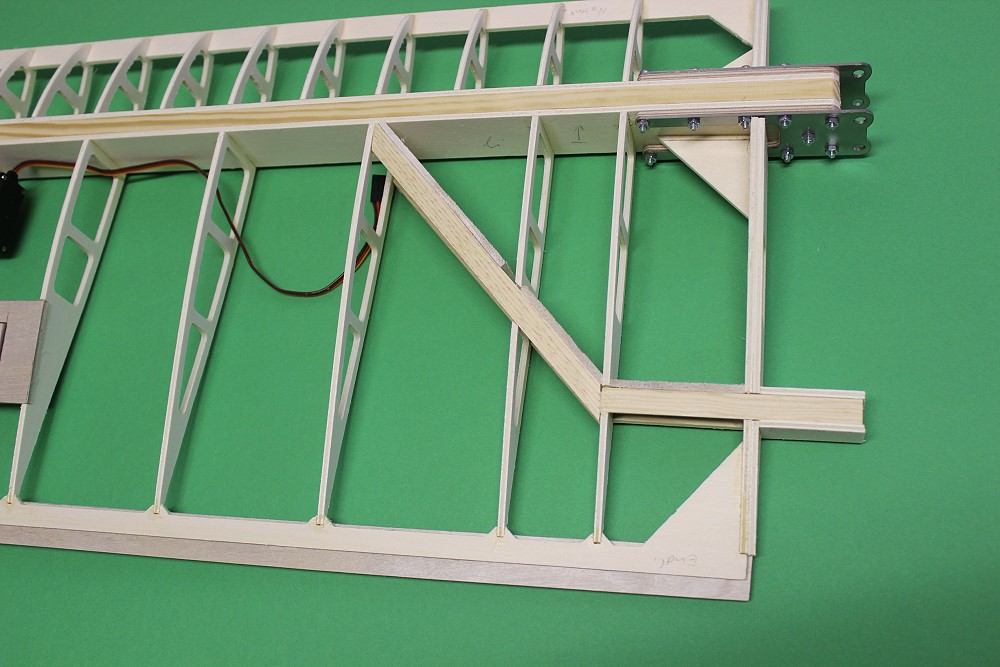

Der Hilfsholm ist mit 3mm Balsa einseitig verkastet.
Das herausstehende Stück ist beidseitig mit 3mm SpH verkastet.

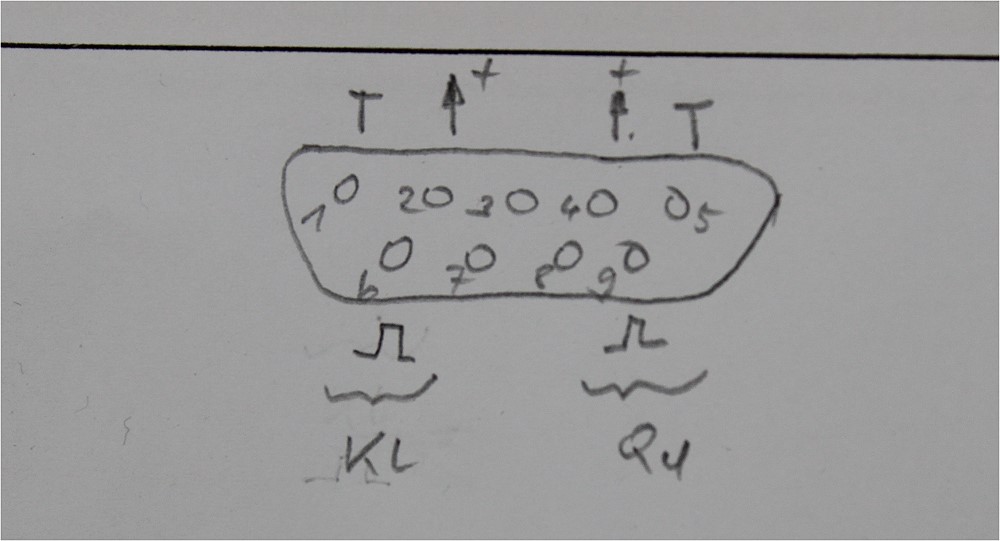

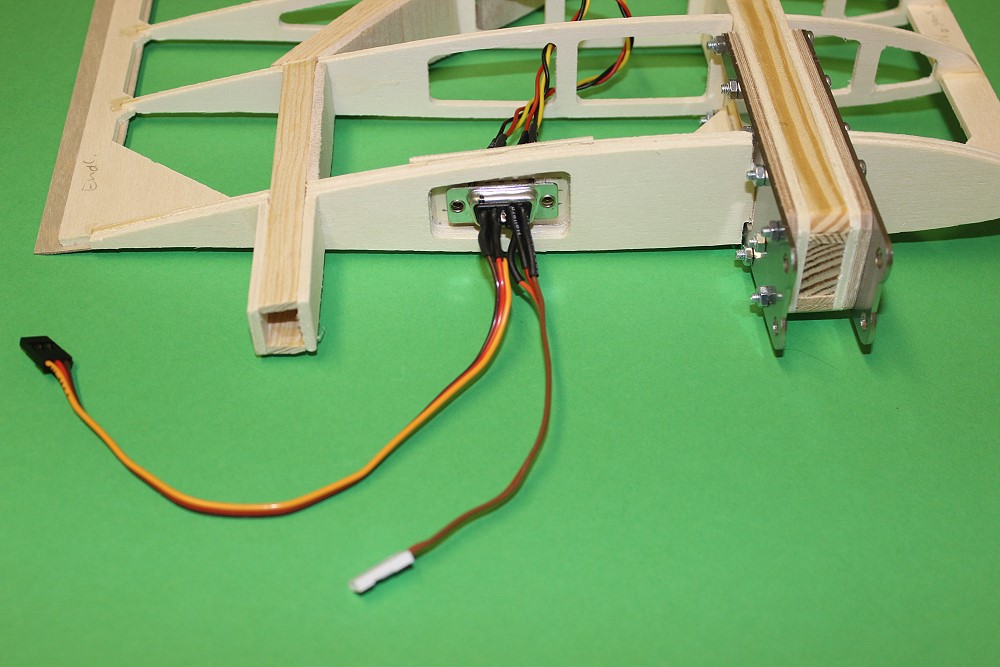

Der D-sub-Stecker mit der Verdrahtung der beiden Servos für Querruder und Klappe.

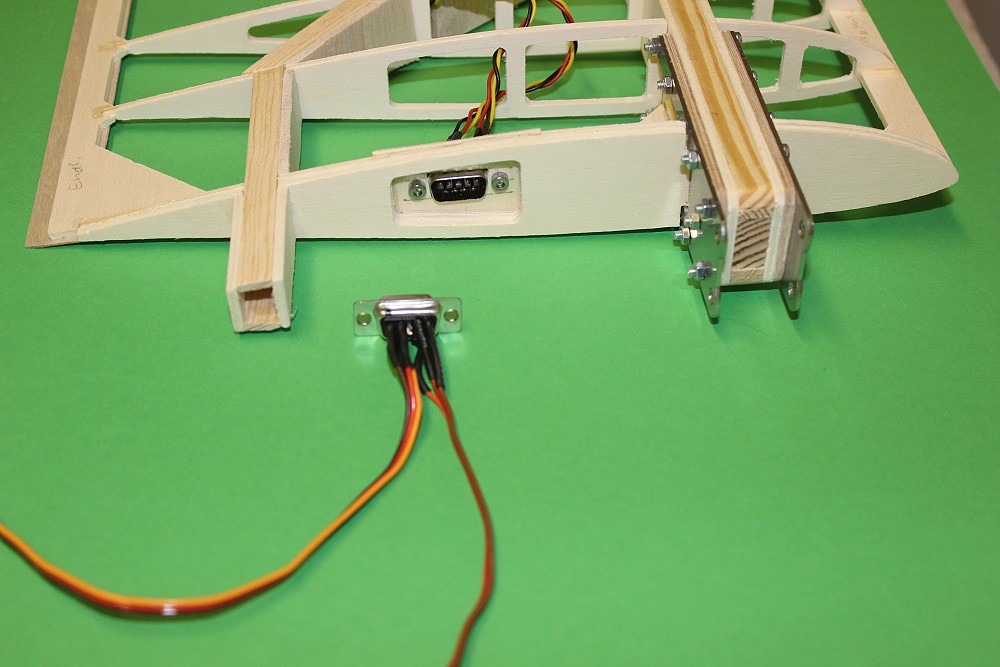

Stecker mit der Wurzelrippe verklebt und Buchse eingesteckt.
Buchse mit den Kabeln.

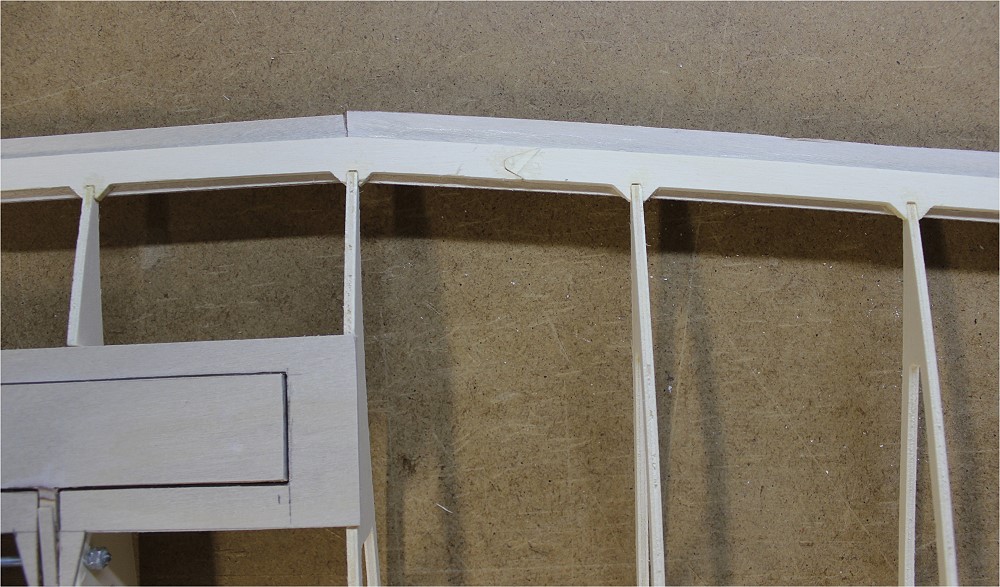

Die SpH-Endleiste ist im Profilverlauf zugeschliffen und mit einem 1,5mm Balsastreifen aufgefüttert.
Rechts schon im Profil verschliffen, links noch nicht.
Nasenbeplankung mit 0,8mm SpH

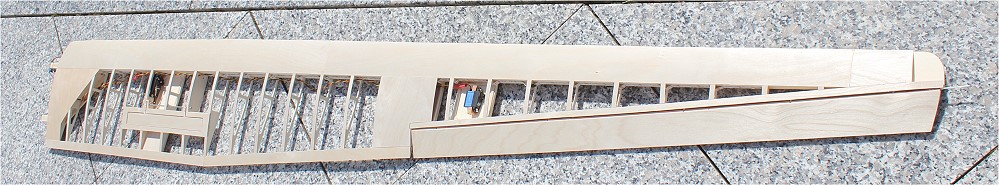

Die Oberseite ist fertig beplankt - auch mit Aufleimern.

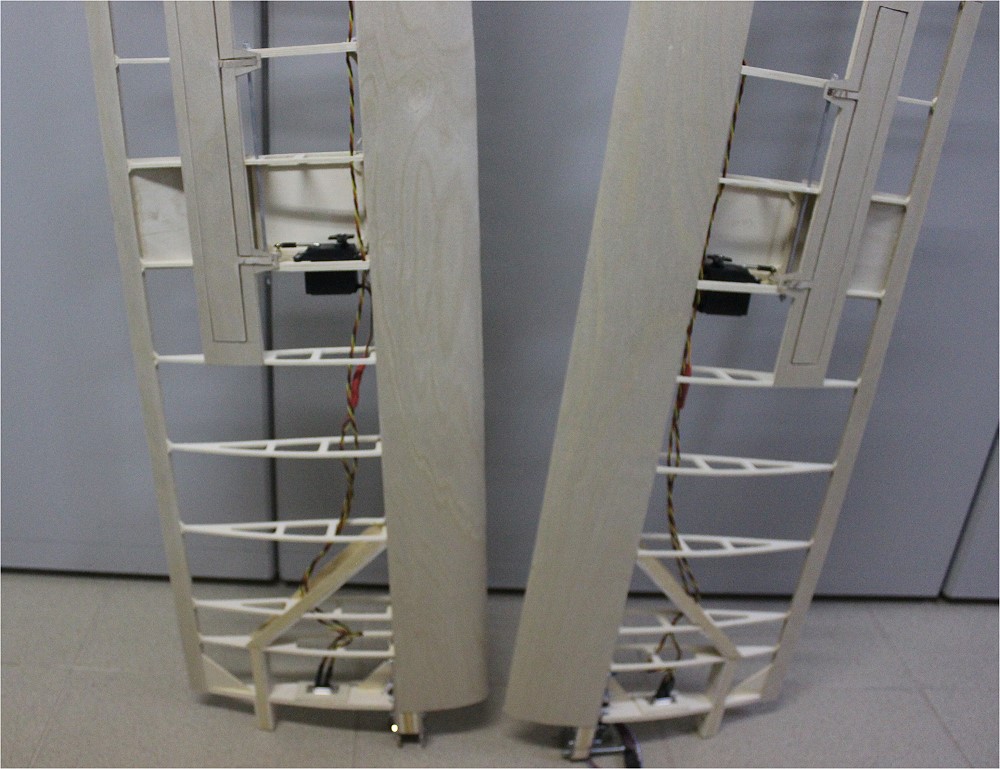

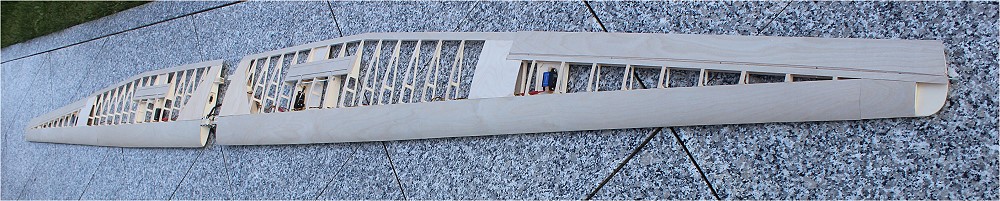

beide Flügel oben fertig
Beplankung auf der Oberseite

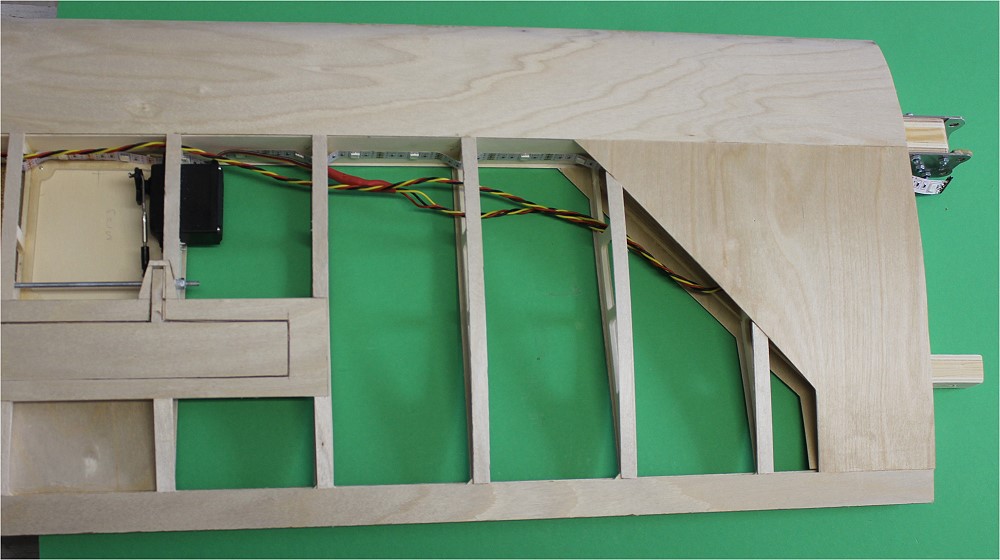

Wurzel

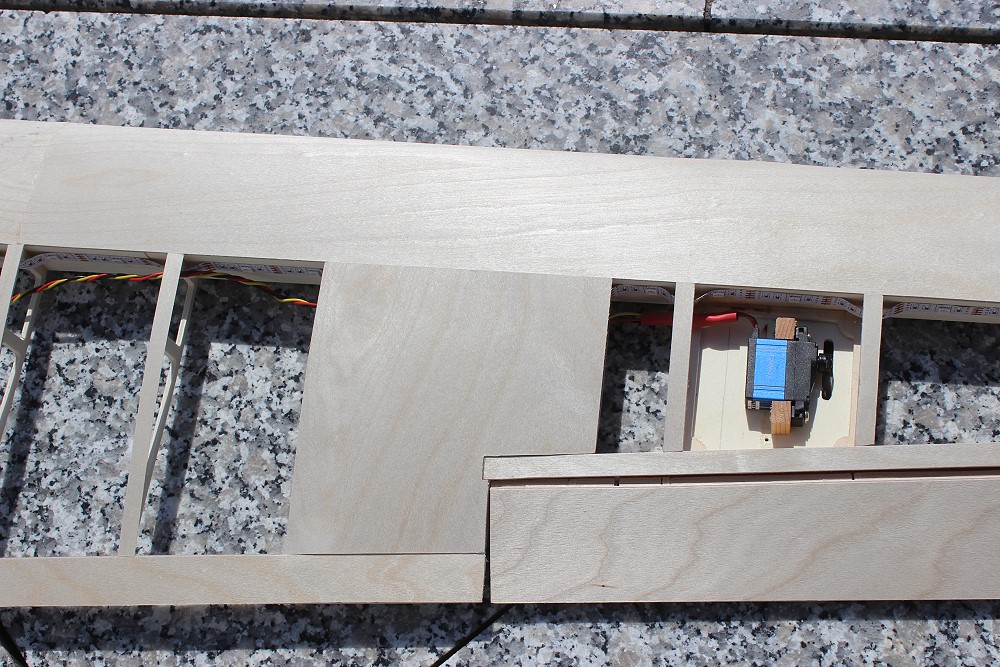

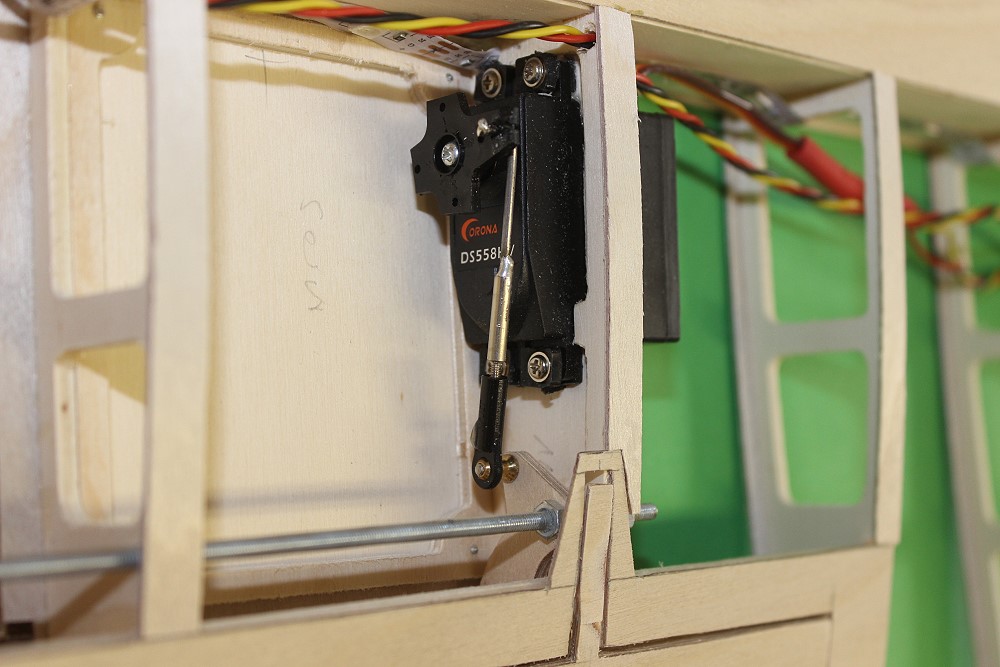

Klappenservo

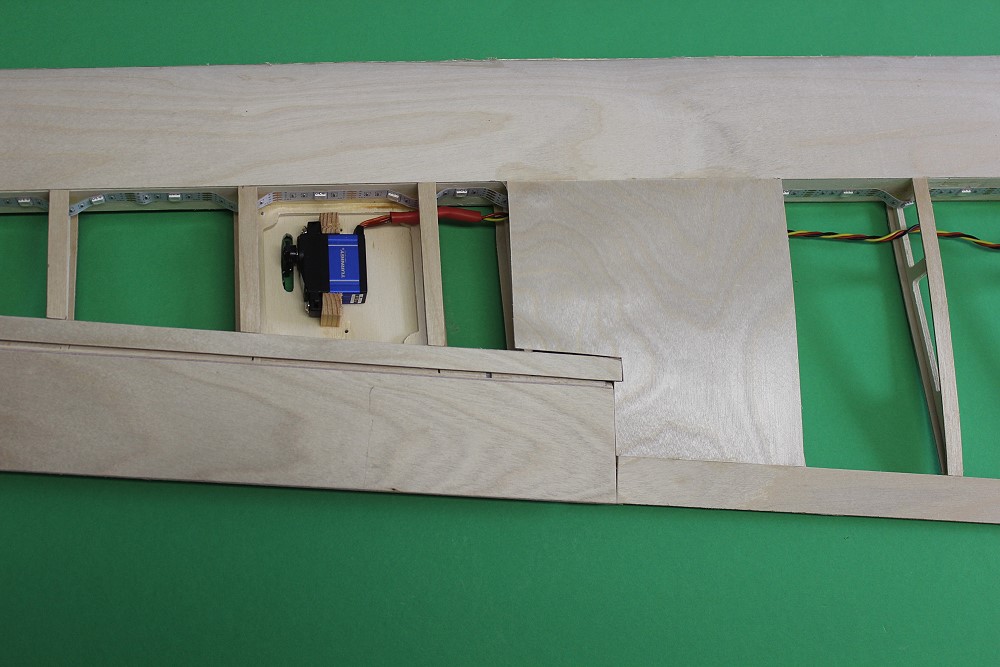

Querruder mit Servo

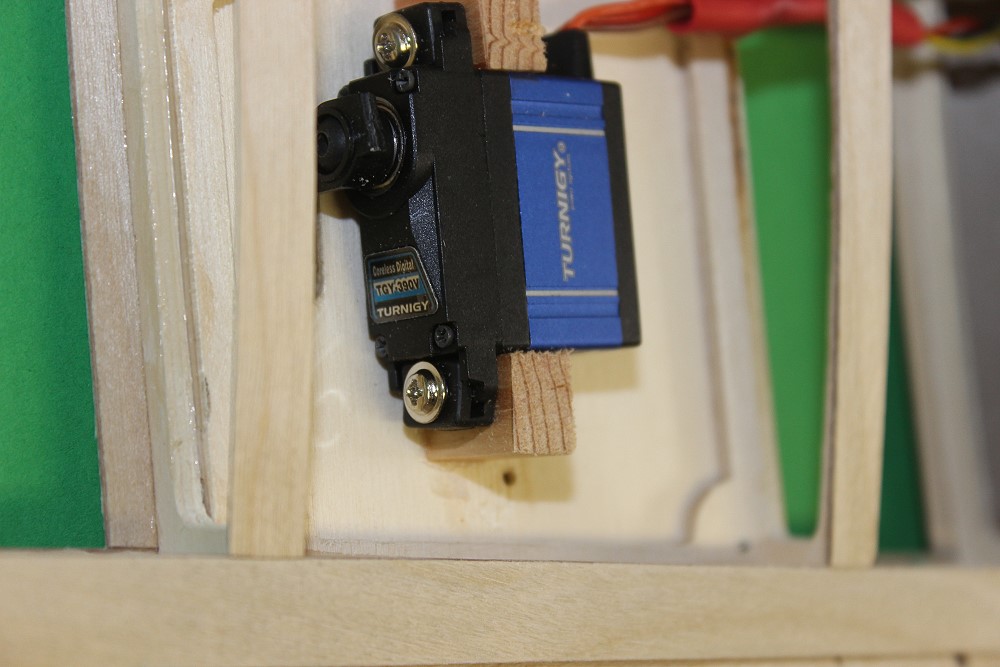

Querruderservo

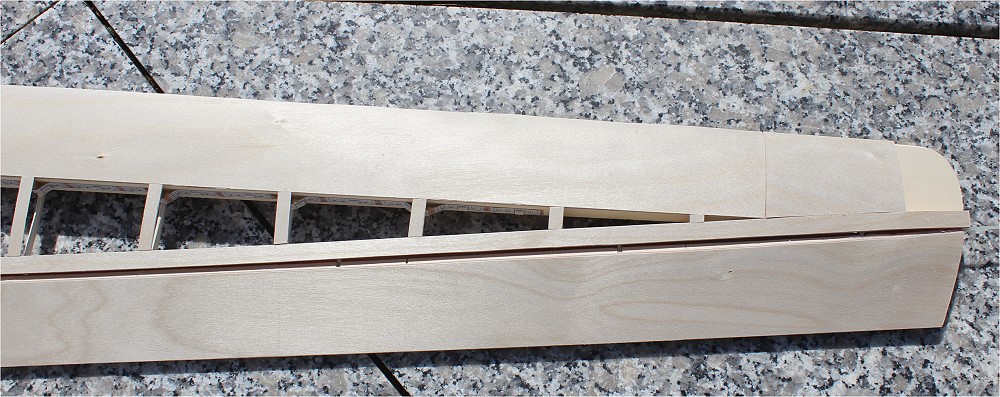

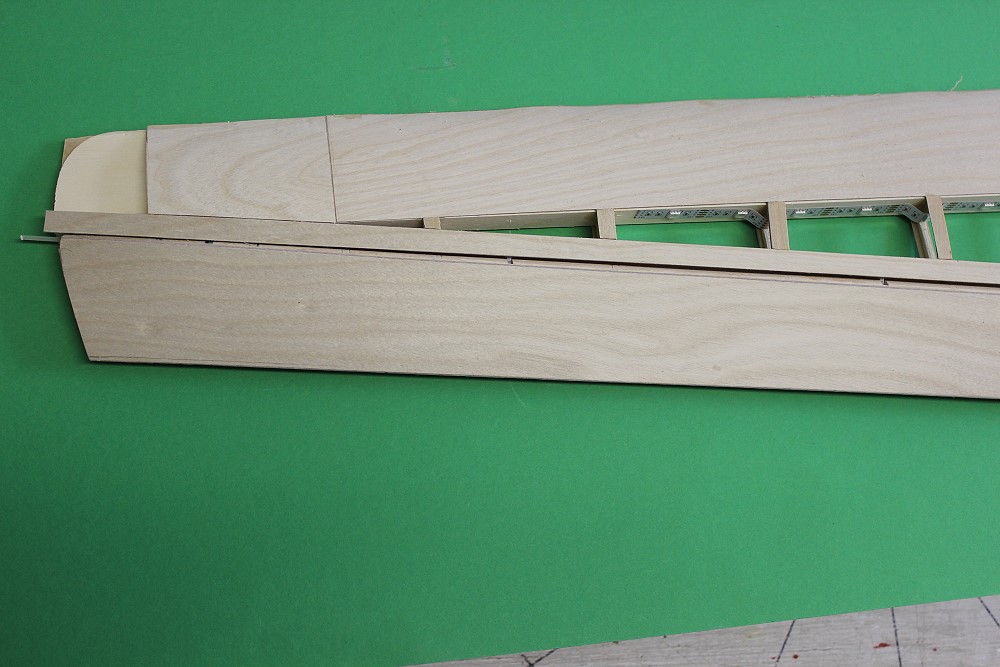

Flügelspitze

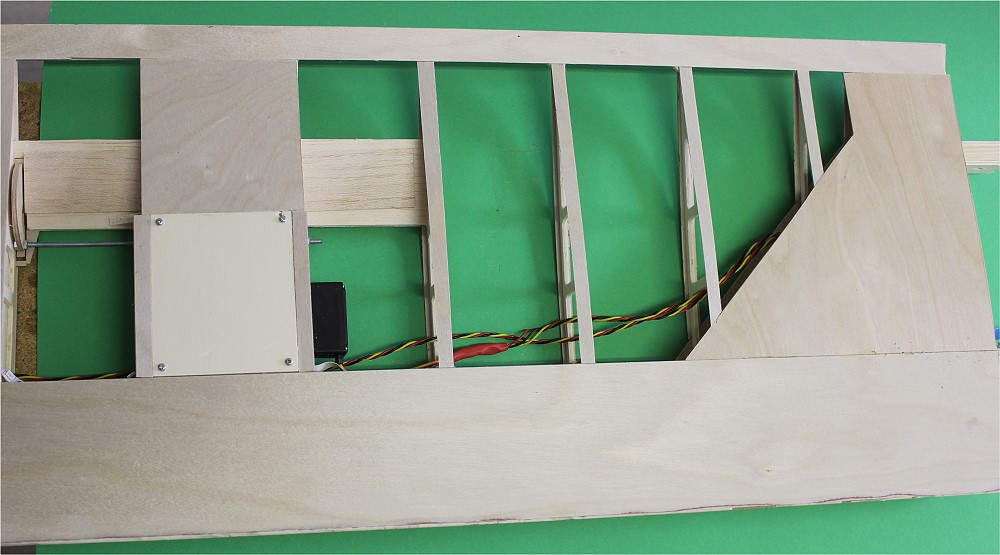

Beplankung auf der Unterseite
Wurzel

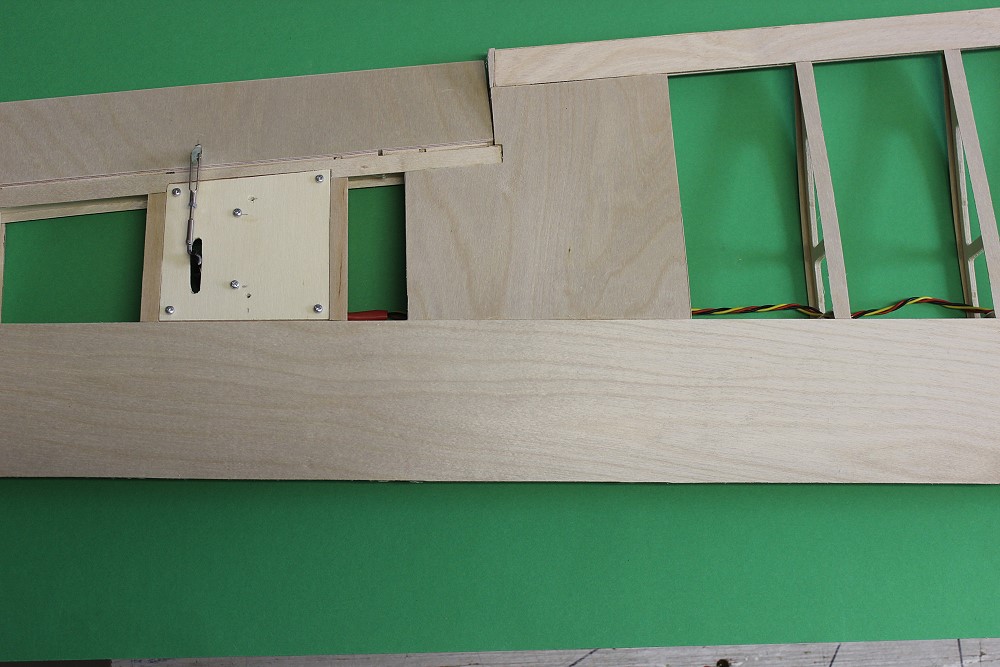

Querruder und -servo

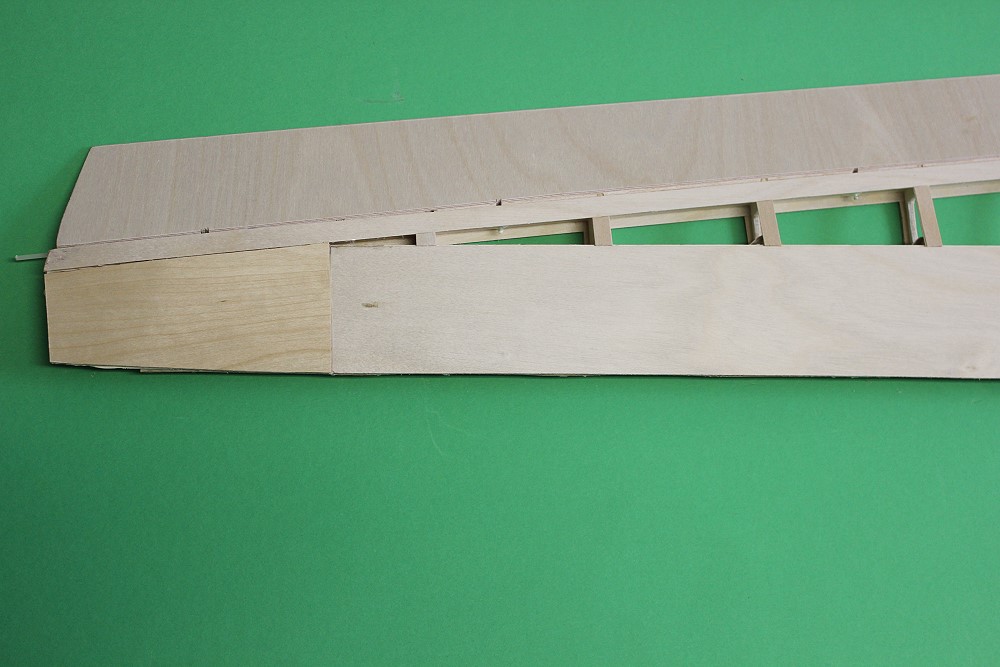

Flügelspitze

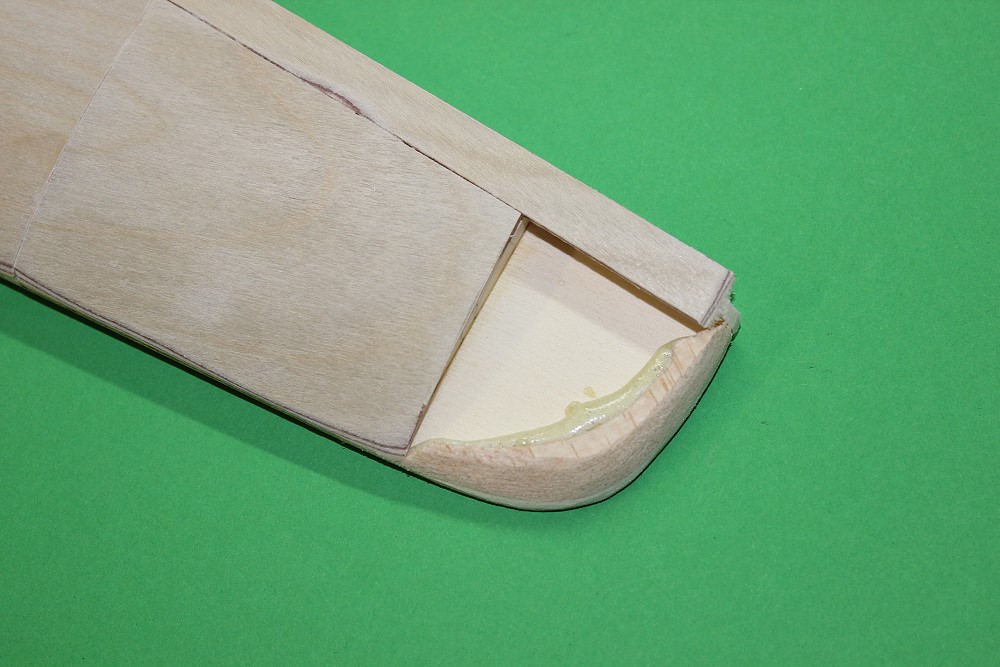

Auf der Oberseite mache ich den Randbogen nicht mit SpH. Ich habe stattdessen einen Rand aus 5mm Balsa aufgeklebt. So läßt sich die Folie gut anbringen.
