Ka 8b von 1958 |
|
| Rumpf | |
 |

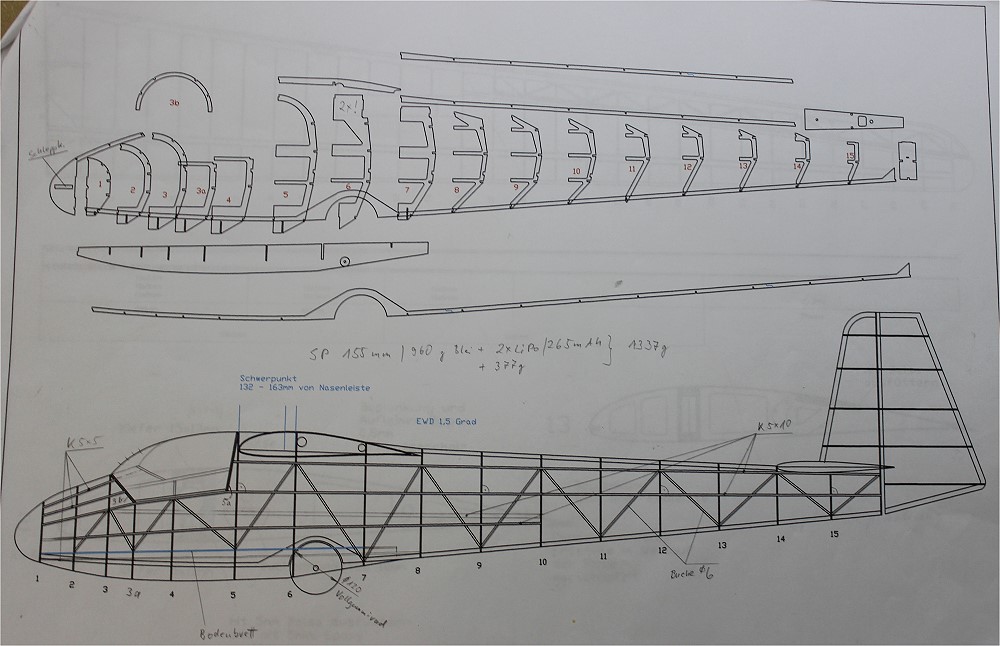

Das ist der Spantenplan vom Rumpf. |
 |

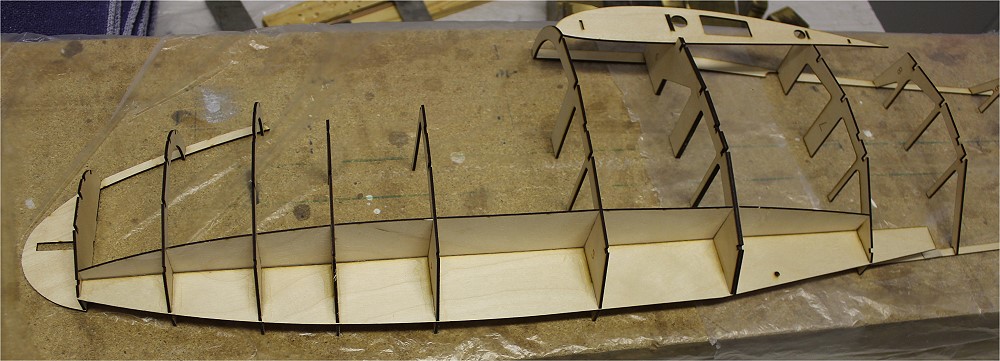

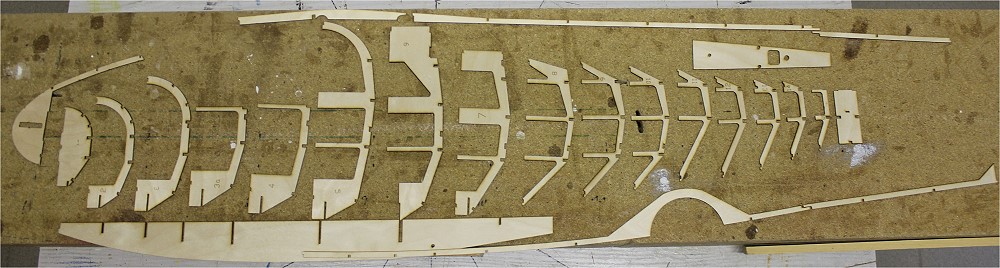

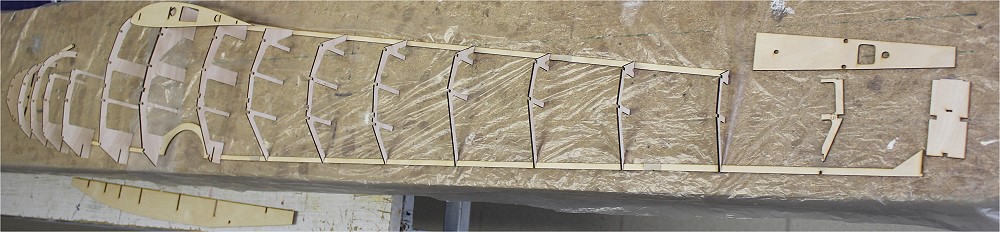

Das sind die Halbspanten, schon mal aufgelegt. |
 |

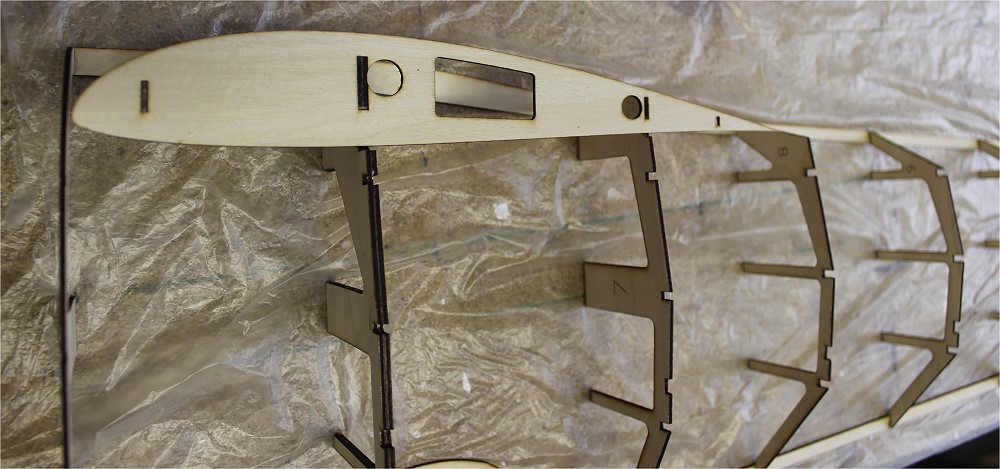

Die Spanten sind mit den Kulissen oben und unten verklebt. Rechts/hinten die HR-Auflage und der Rumpfabschluß. |
 |
Die Abschlußrippe ist zunächst nur gesteckt. |
 |
halbes Bodenbrett und ein Teil Kufenbrett |
 |
Beide Hälften werden verbunden; zuerst auf der Unterseite und bis zum Flächenbereich. |
 |
Dann genauso auf der Oberseite. |
 |

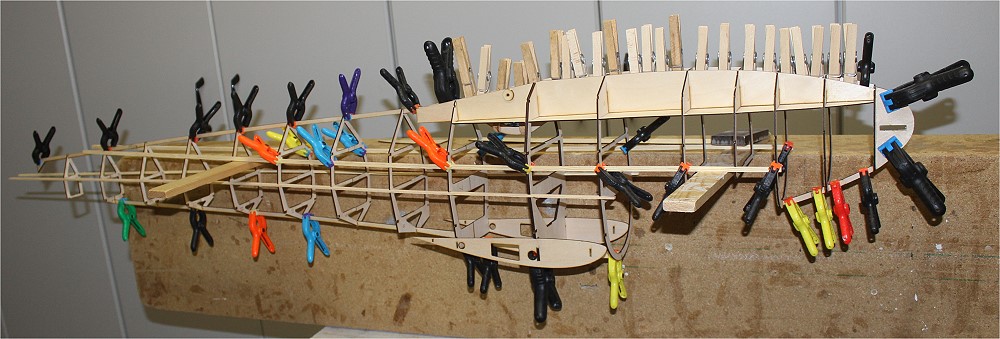

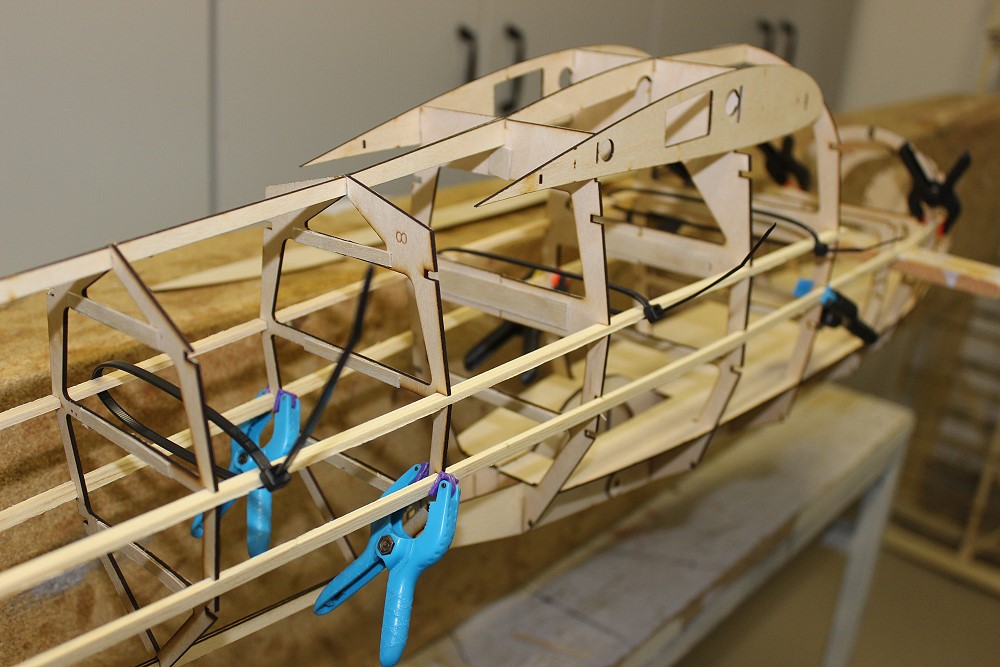

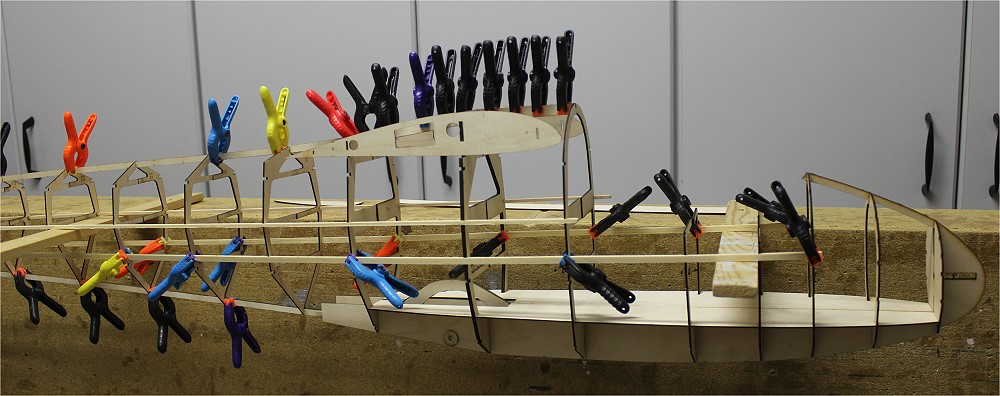

Die Rumpfgurte sind zunächst nur geklemmt. Mit Kabelbindern ziehe ich die Spanten soweit zusammen, daß sie in der Mitte aneinanderstoßen. |
 |

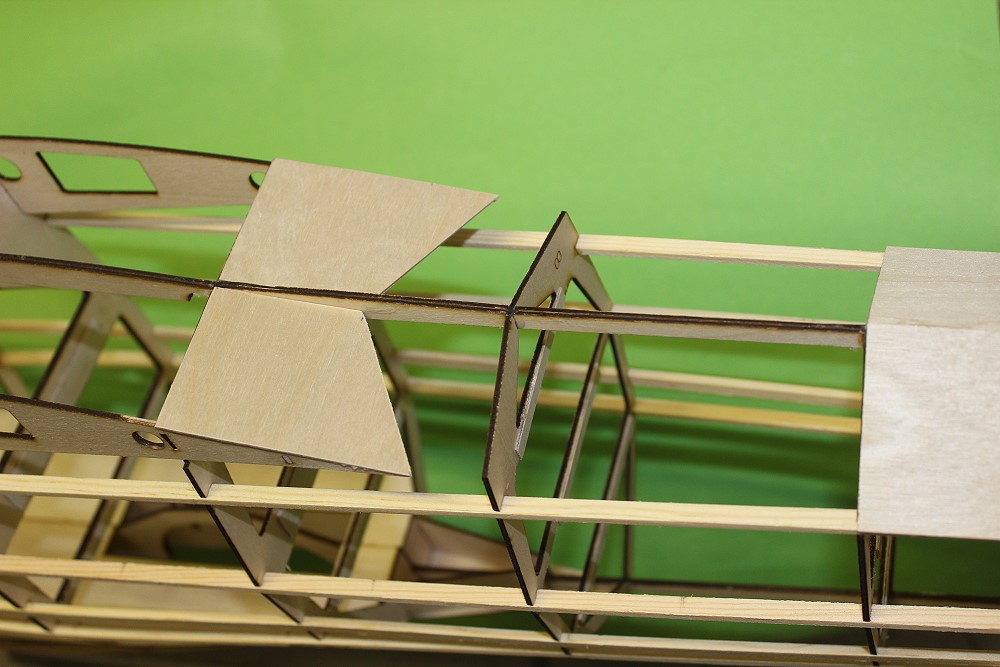

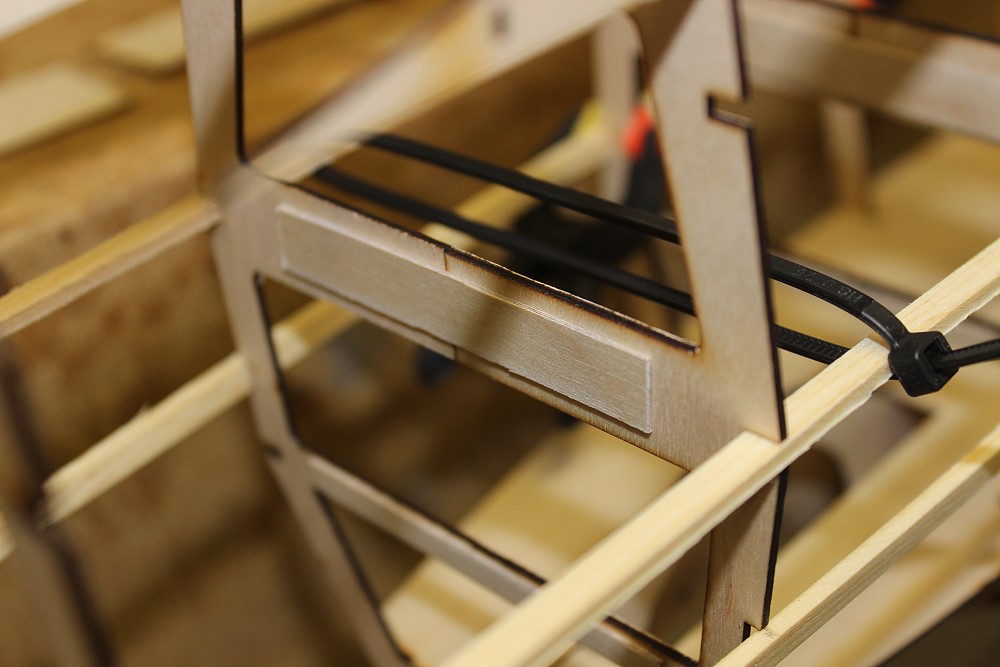

Dann überklebe ich die Stöße mit Streifen aus 0,8mm SpH. So ist der Rumpf schon gerade, bevor die Gurte eingeklebt werden. |
 |

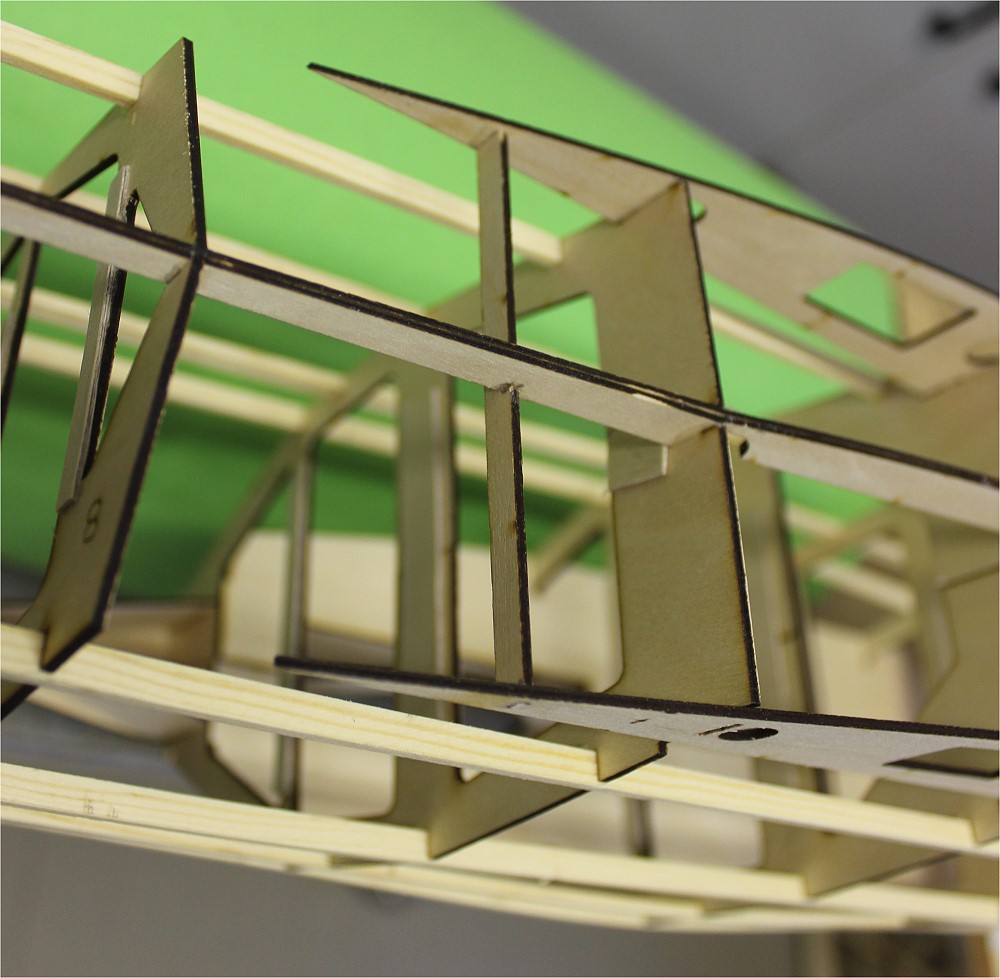

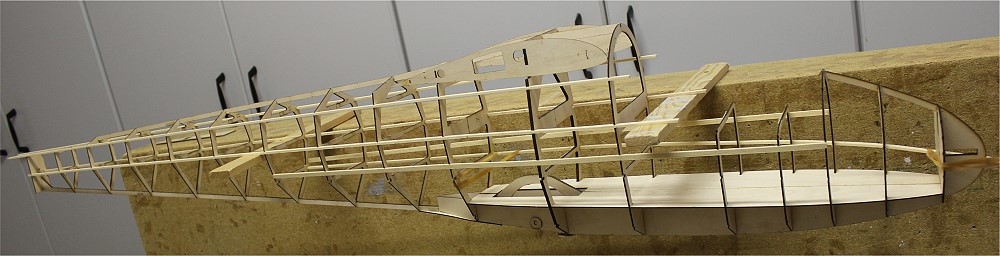

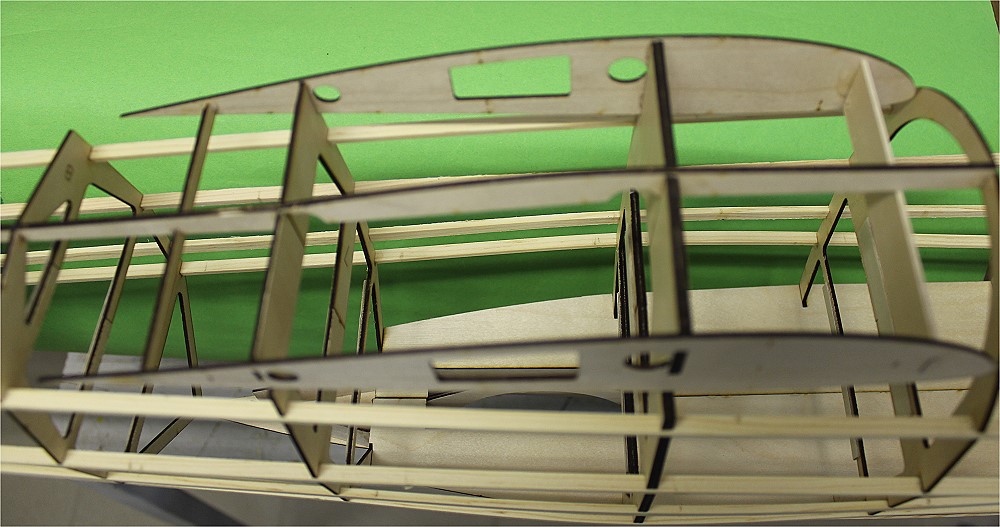

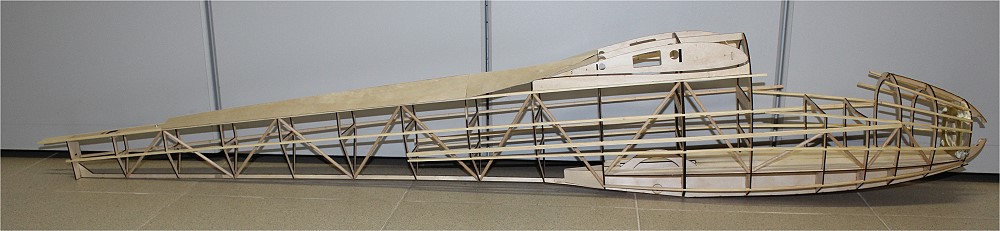

Die meisten Gurte sind verbaut. |
 |

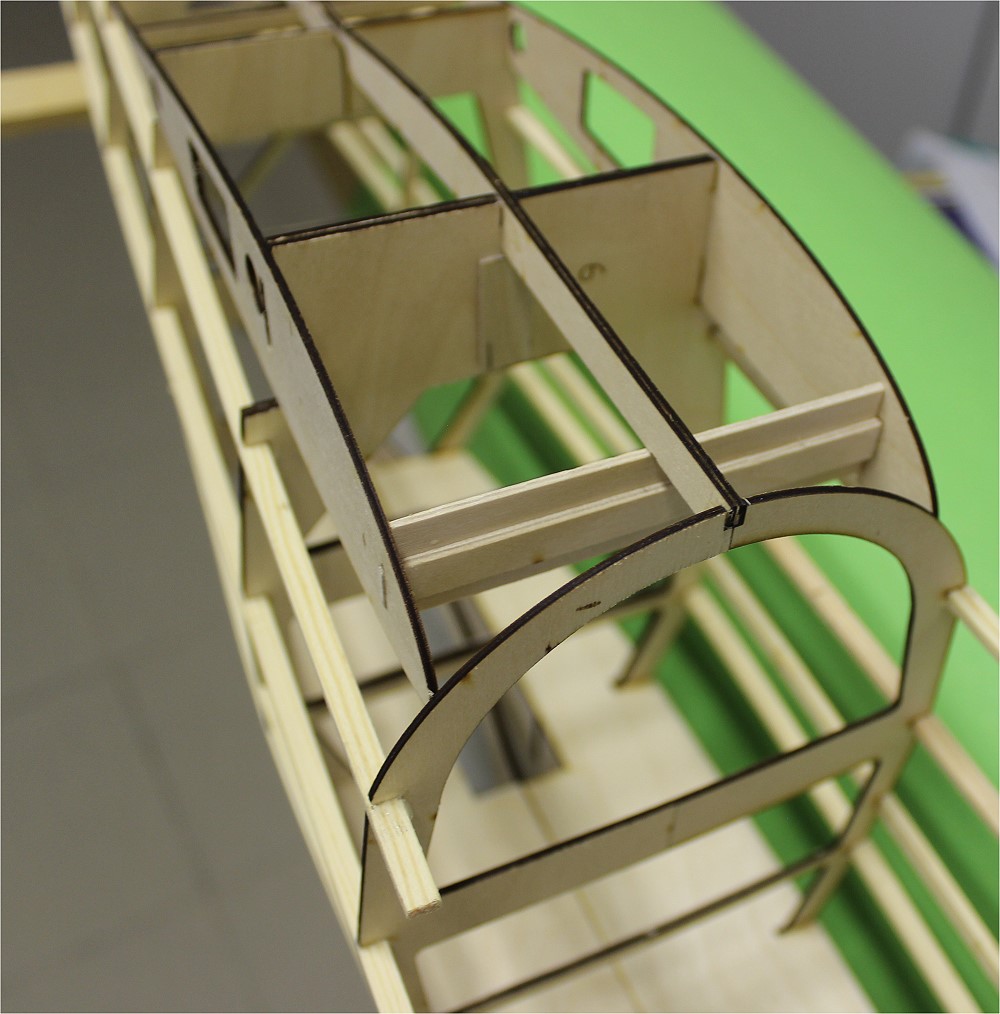

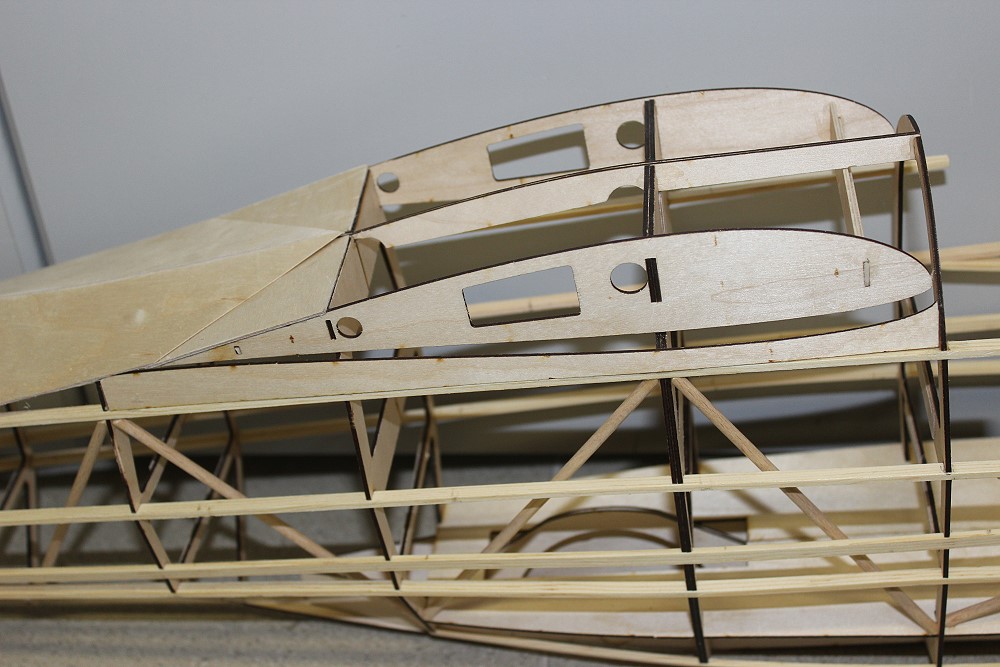

Die Anschlußrippen werden hinten und vorne noch mit Abstandshaltern versehen. |
 |
hinten |
 |
vorne |
 |

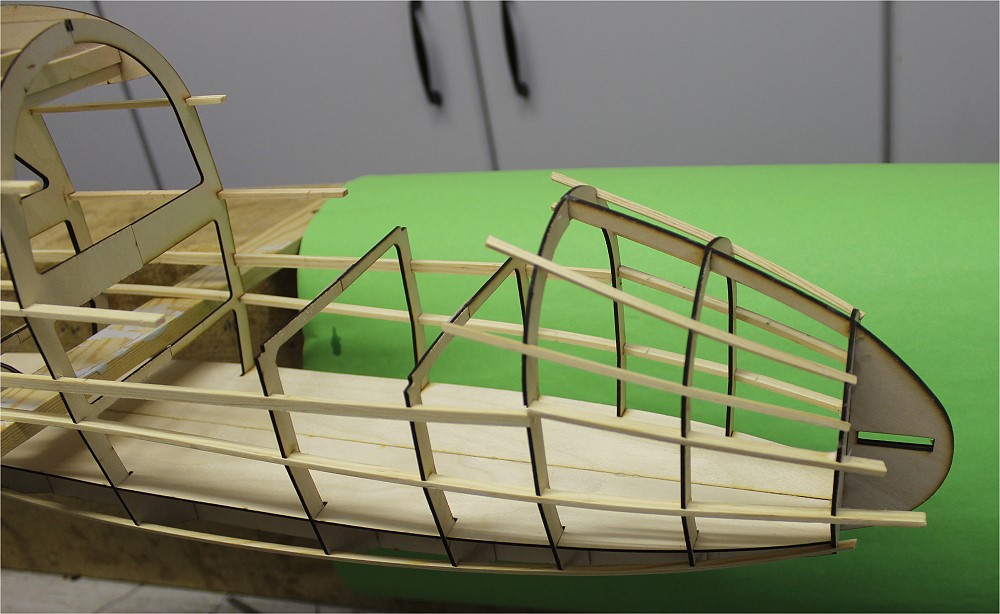

Die Nase wird mit kurzen Gurten geformt. |
 |

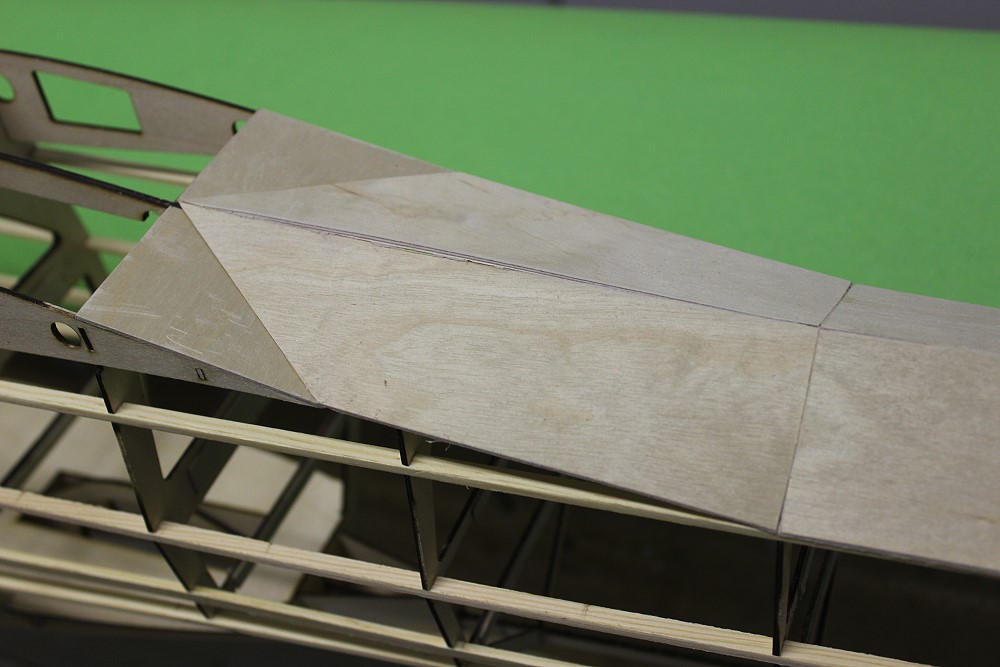

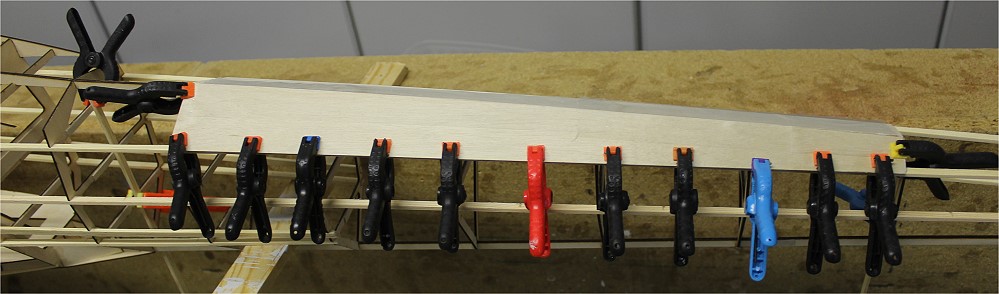

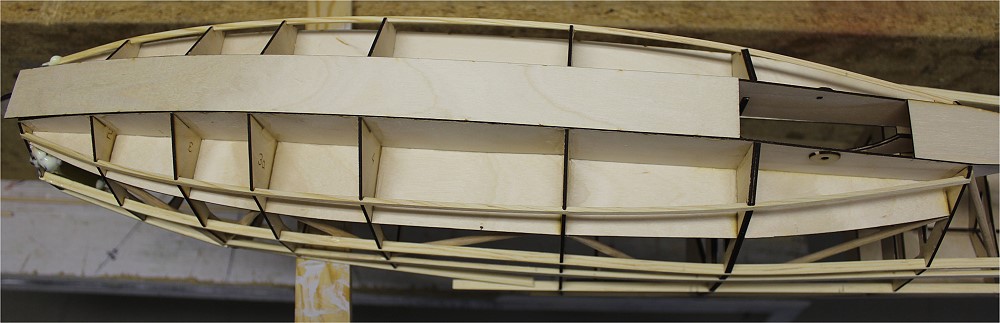

Den Rumpfrücken habe ich mit 0,8mm SpH beplankt. |
 |

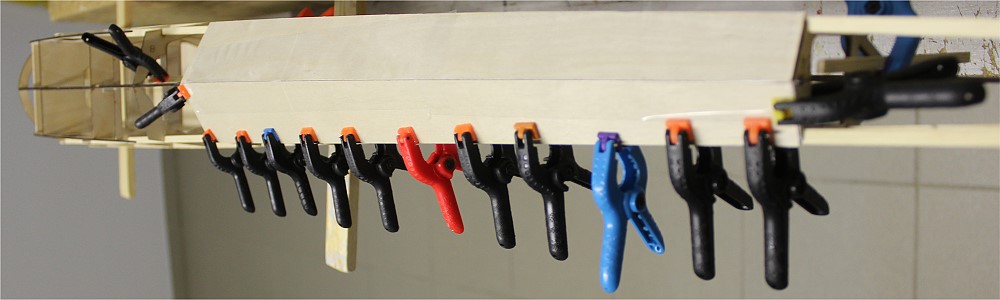

Zuerst hinten. |
 |

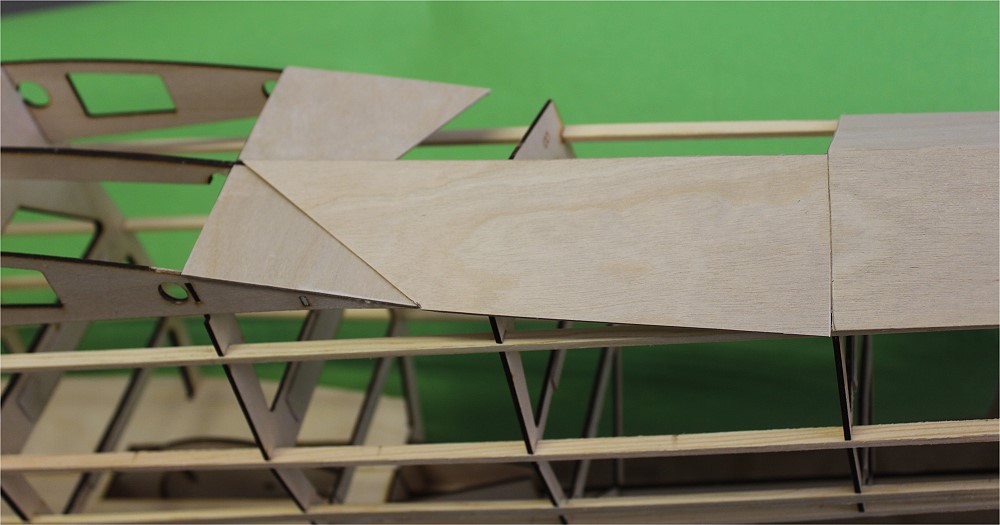

Hinter der Flächensteckung bis zum Ende der Anschlußrippe. |
 |
Das letzte Stück wird geschlossen. |
 |
|
 |

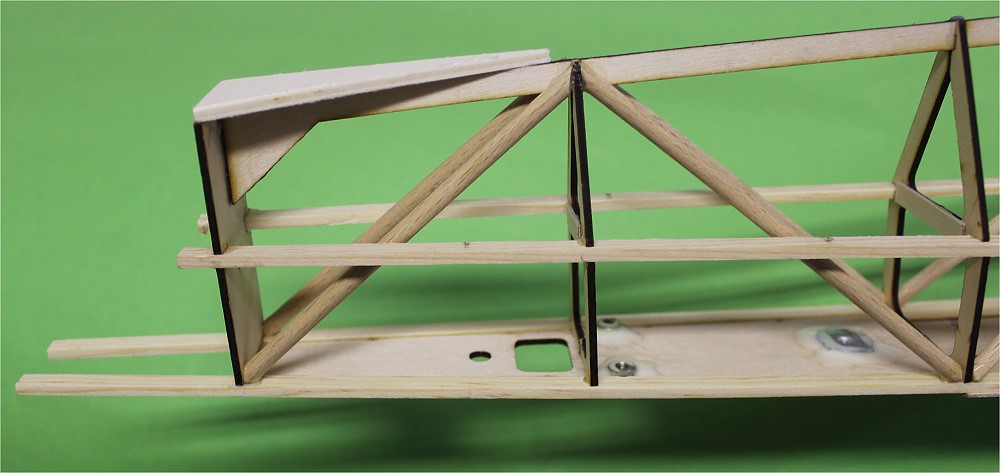

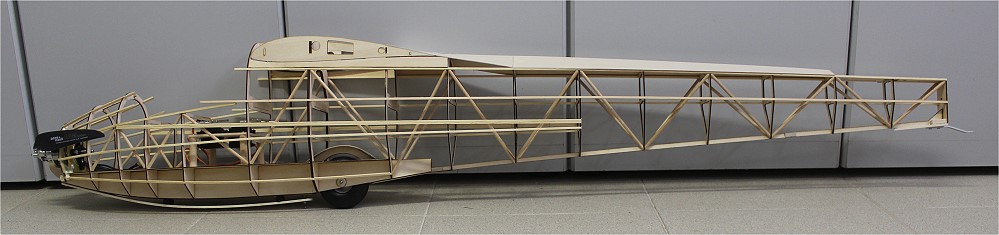

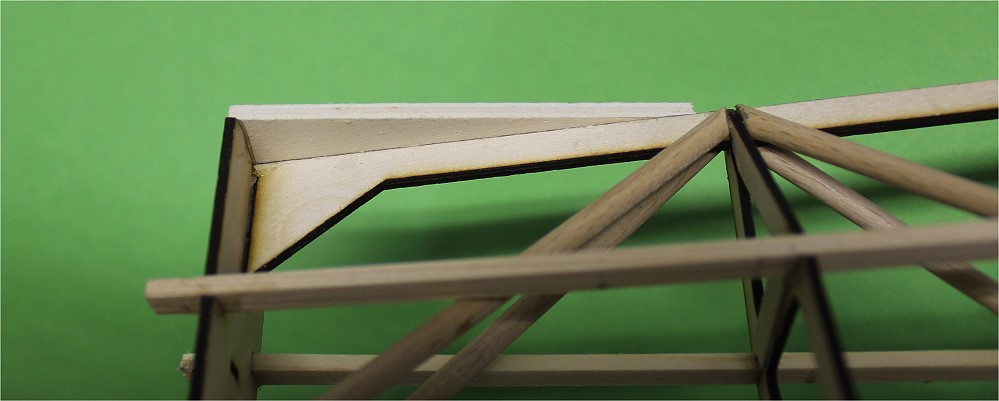

Schrägverstrebungen aus 4mm Buchenrundstäben. |
 |
Verkleidung unter der Fläche. |
 |
Rumpfunterseite. |
 |

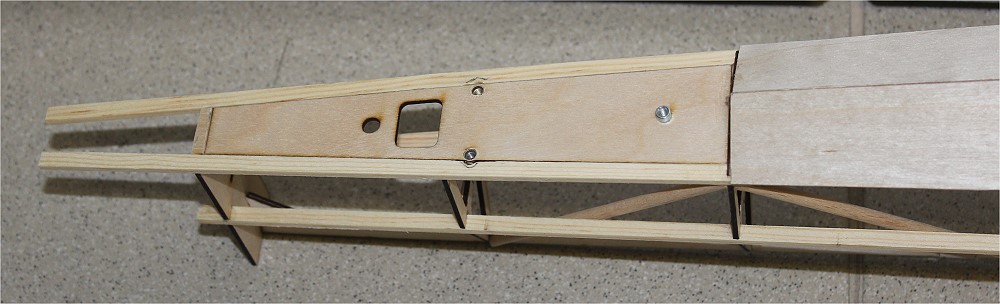

Die HLW-Auflage. |
 |

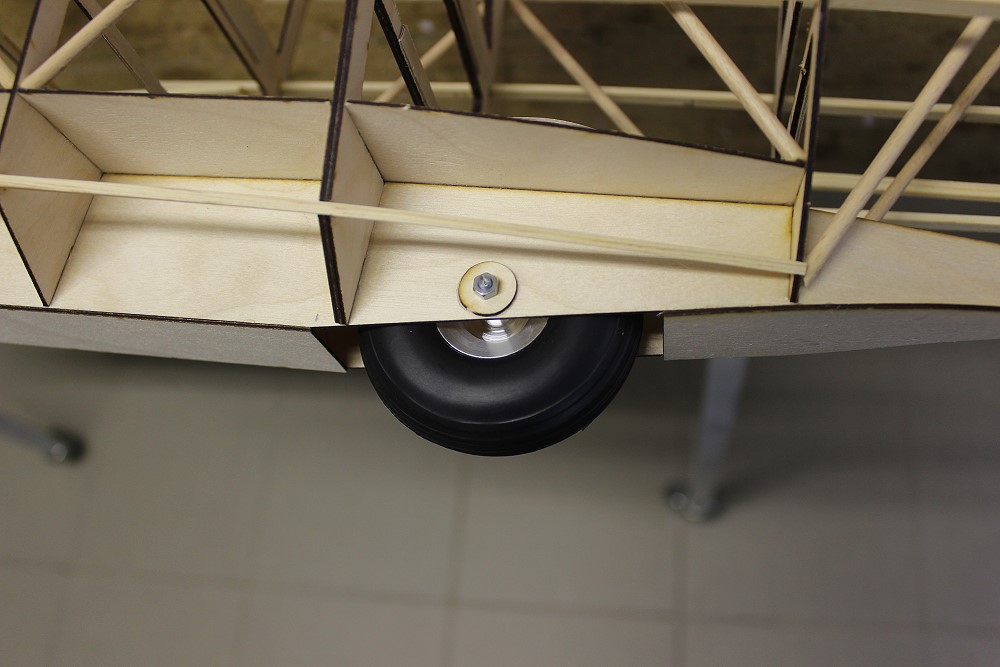

Ich habe ein 70mm Rad verbaut. |
 |

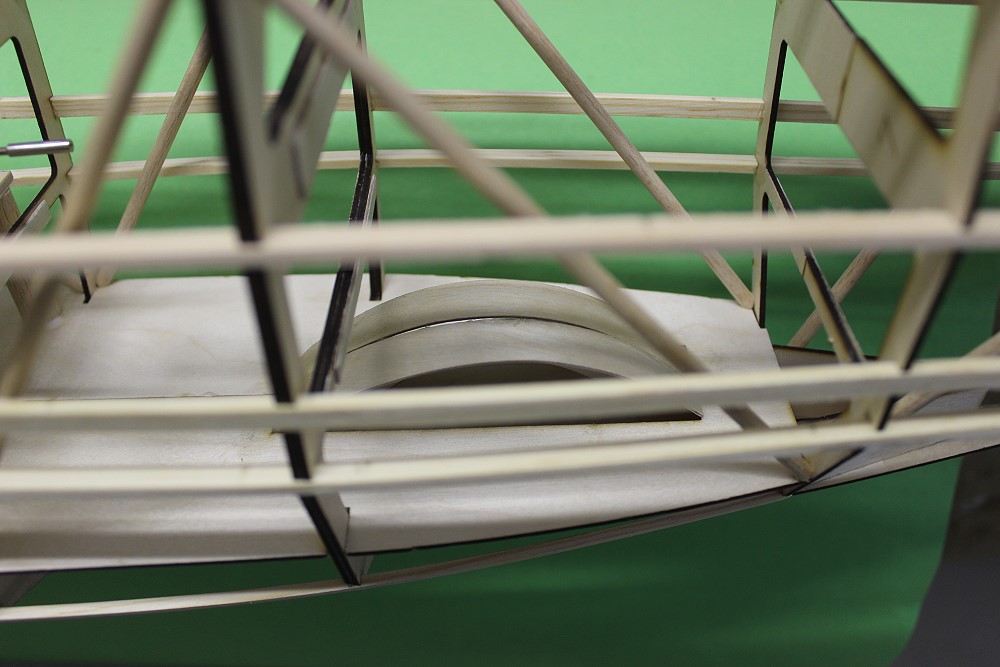

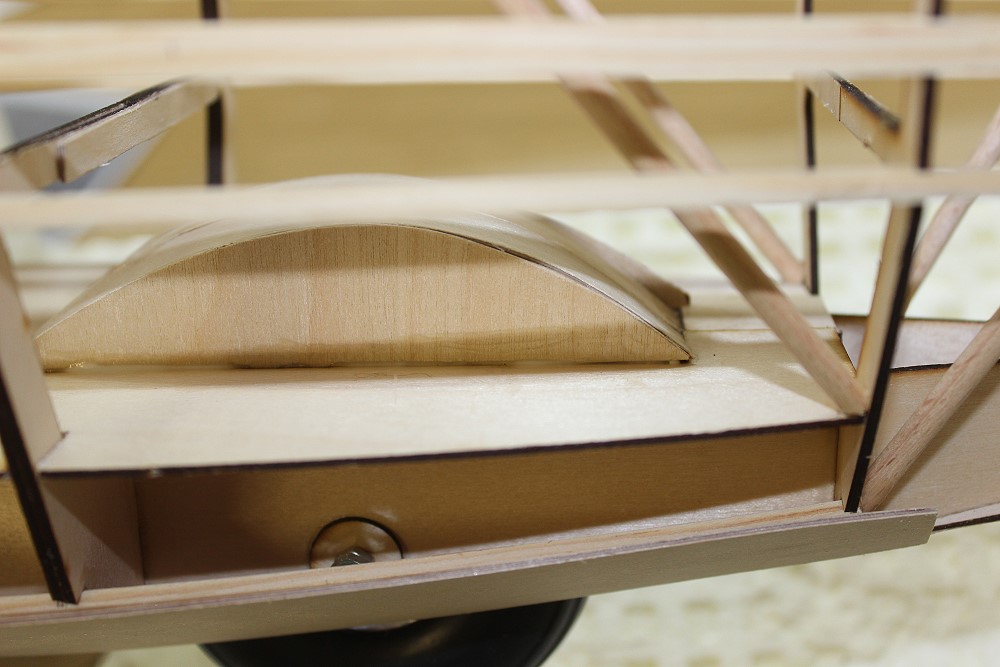

Innen habe ich einen Radkasten gemacht, damit kein Dreck ins Rumpfinnere kommen kann. |
 |
Der Radkasten ist auf beiden Seiten verkleidet. |
| Sporn | |
 |

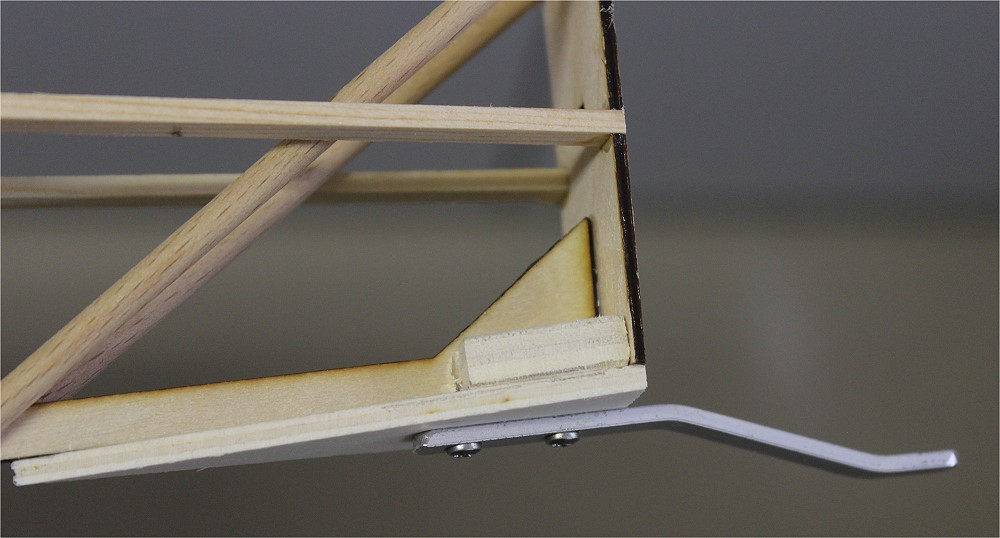

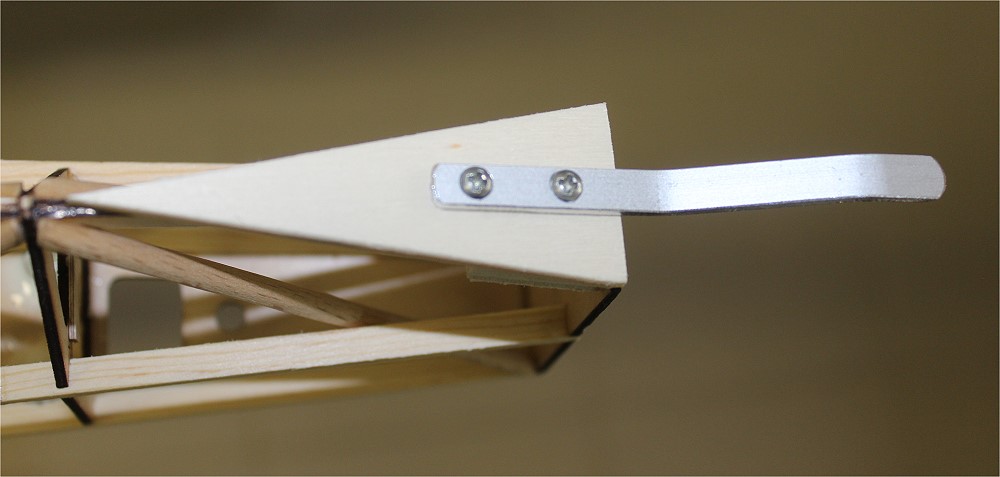

Hier wird der Hecksporn angeschraubt. |
 |
|
 |
Fertig |
 |
|
 |
|

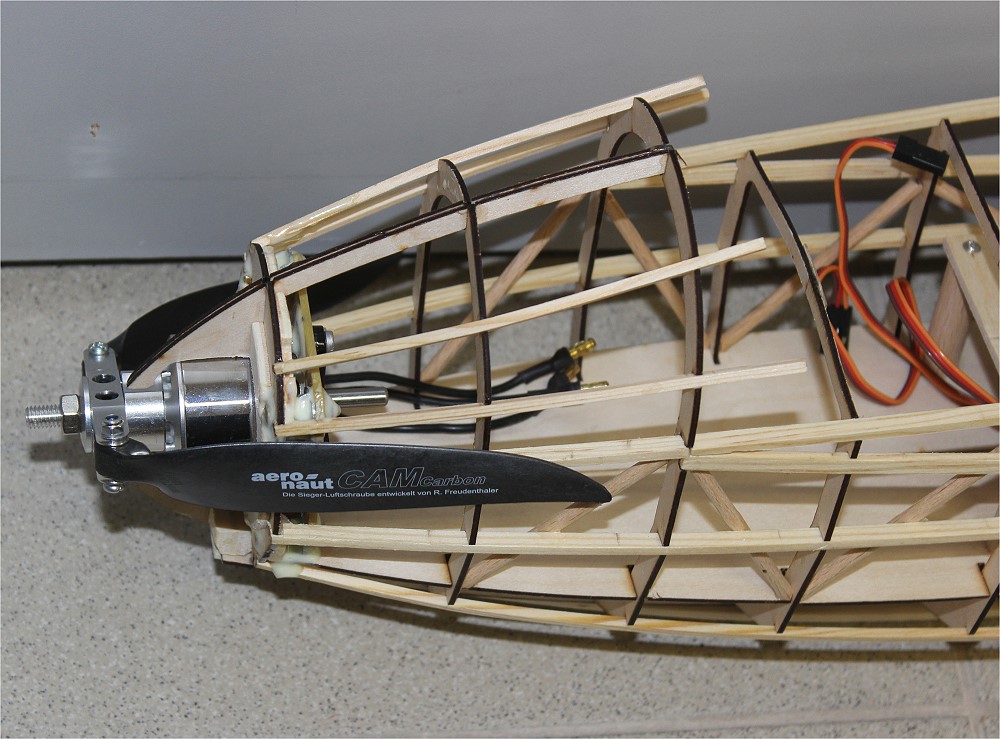

| Motor eingebaut | |
 |
|
 |
|
| Nase modellieren | |
 |

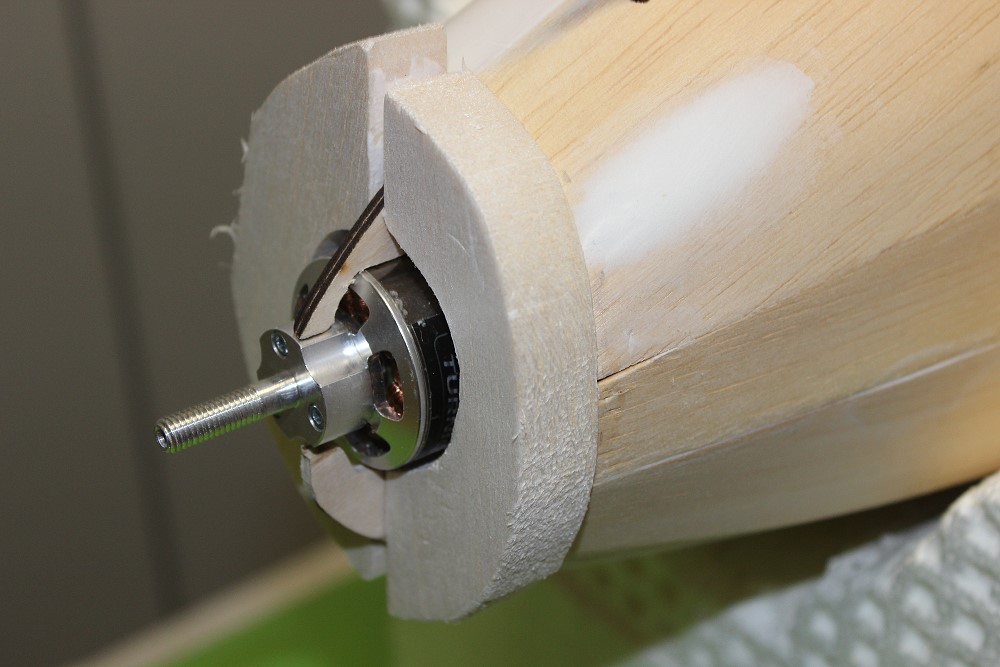

Dicke Balsaklötze machen fast die halbe Nase aus. |
 |
Die dünne 1,5mm Beplankung wölbt sich nicht überall optimal. Deshalb der Spachtel. |
 |

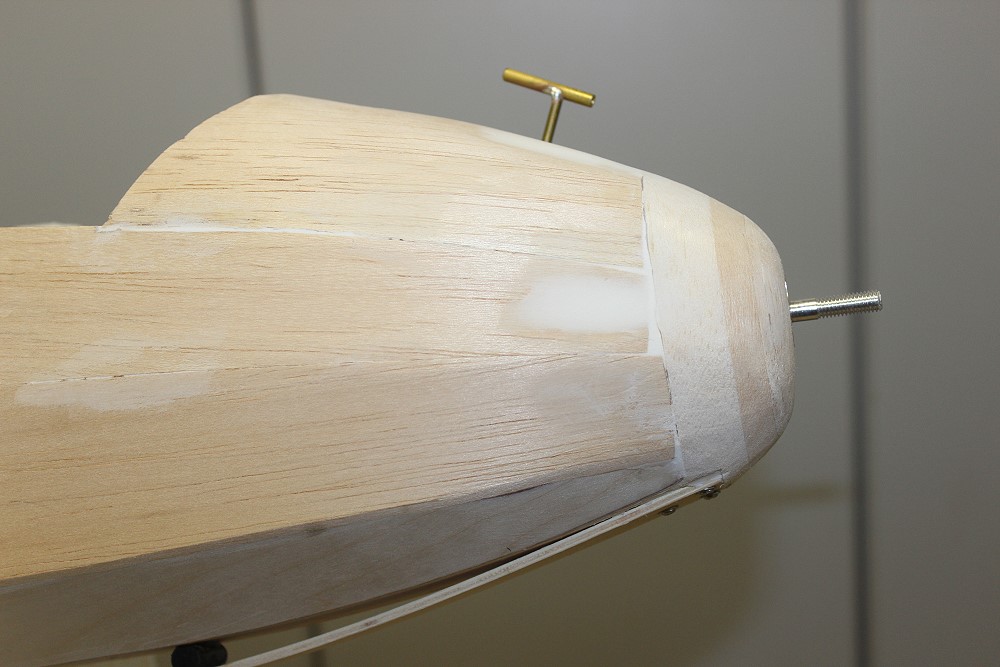

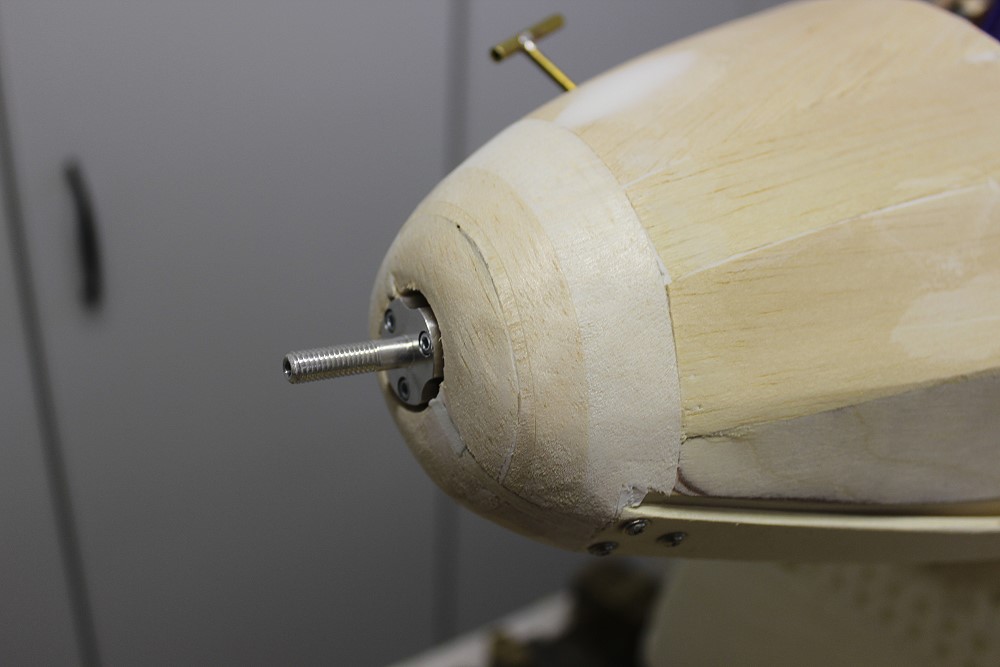

Rumpfnase verschliffen. |
 |
|
 |
|
 |

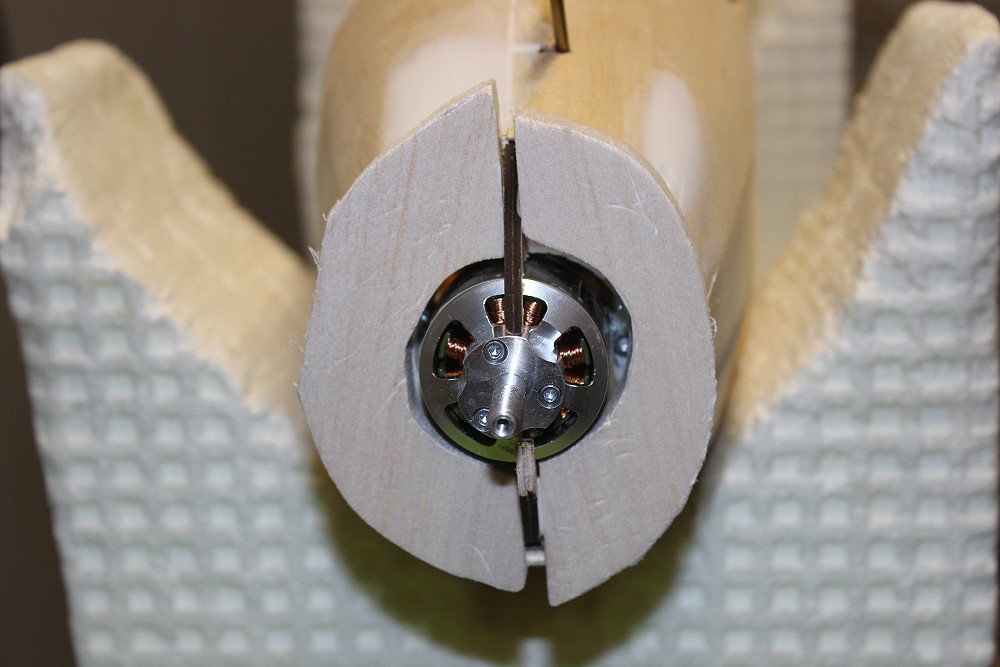

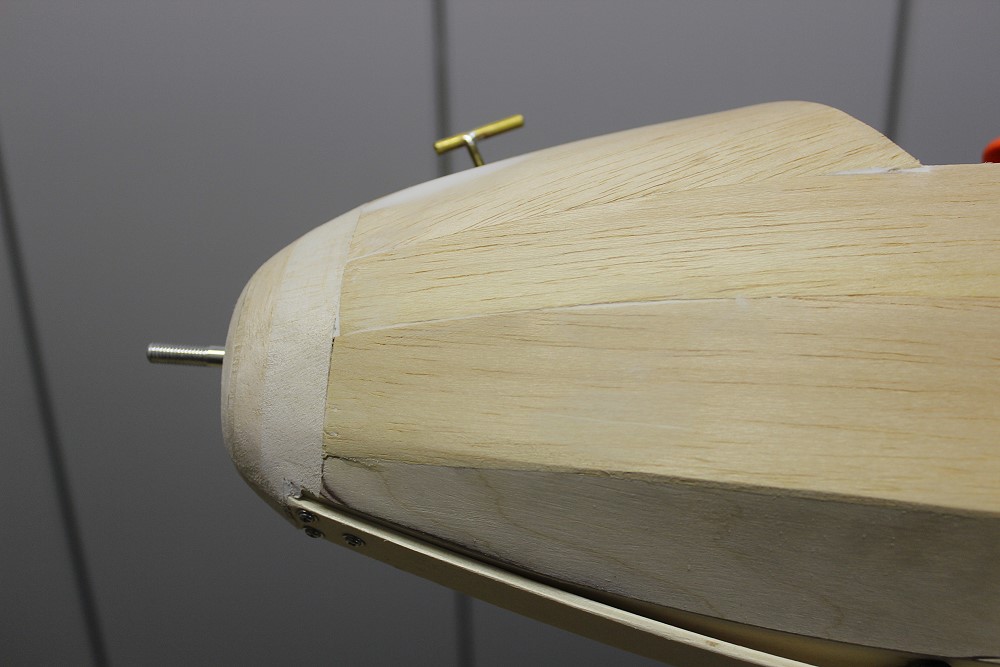

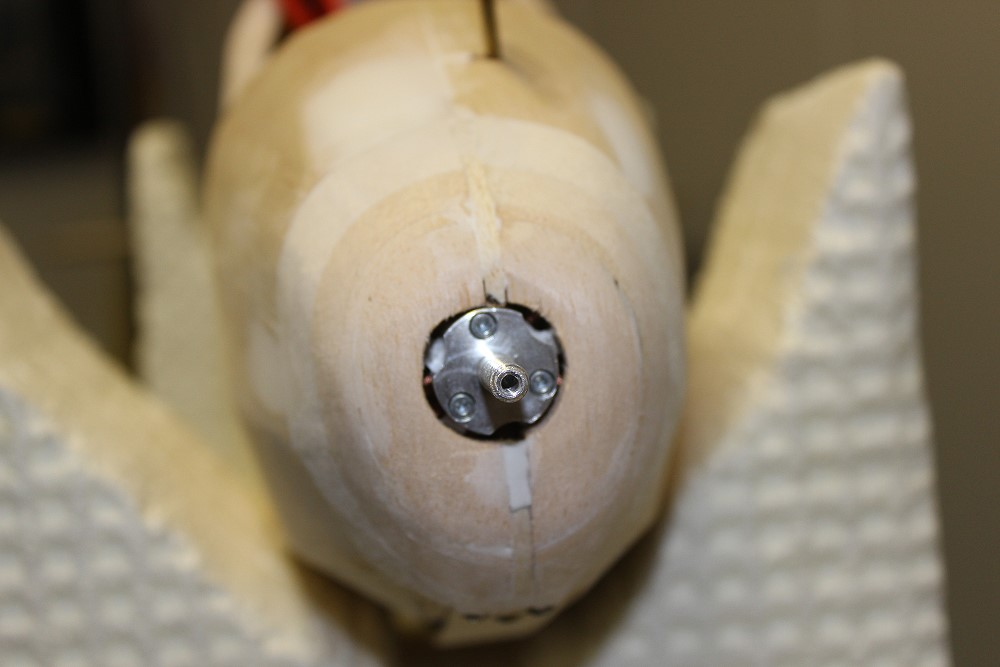

Der Motor sitzt bündig. |
| Flächensteckung | |
 |

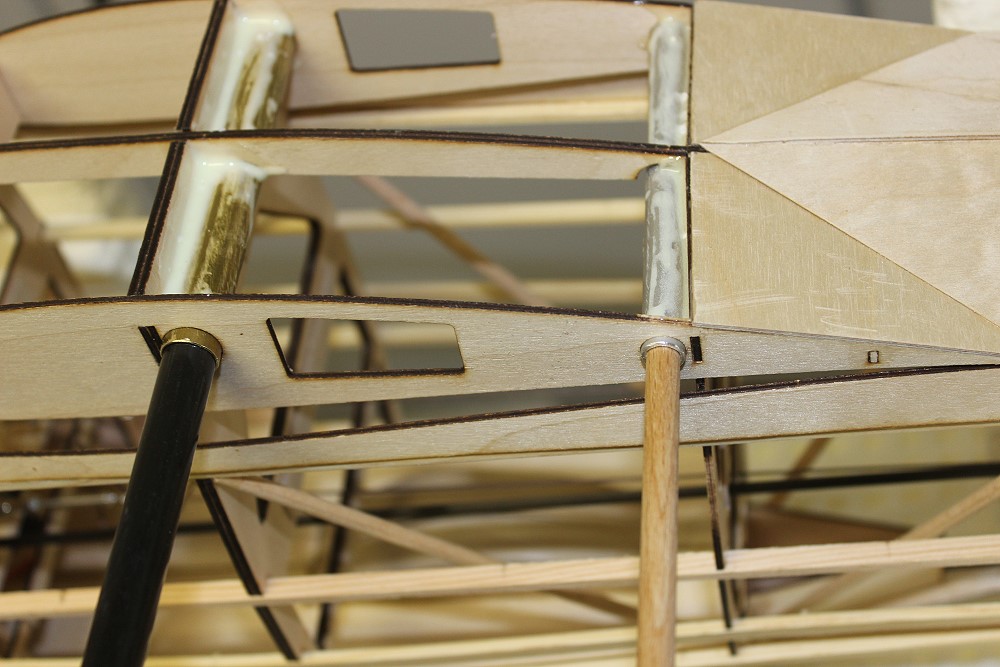

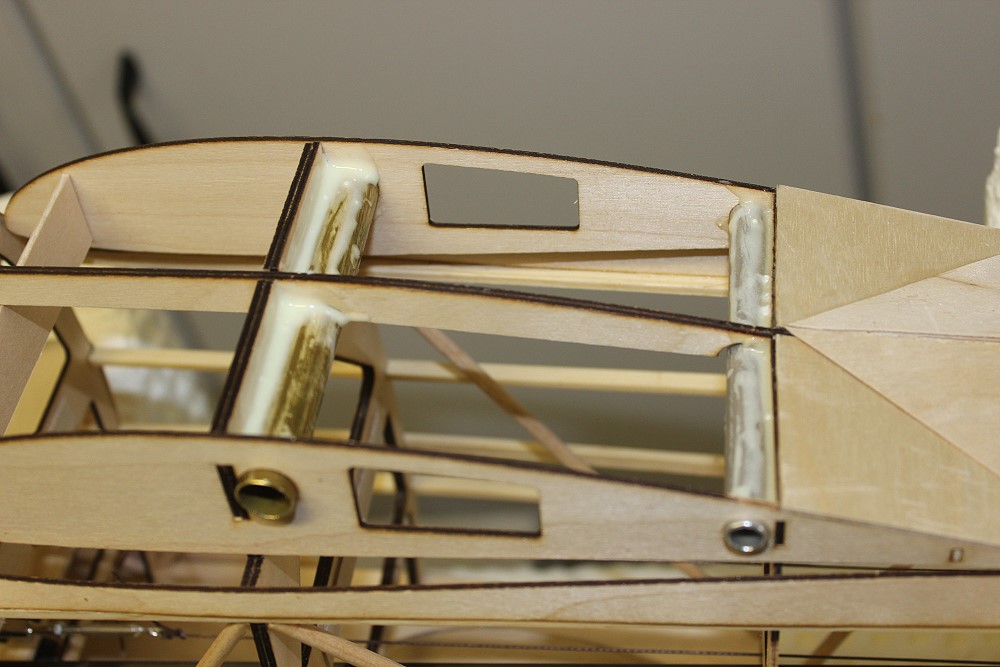

Steckungsrohre
|
 |
|
 |

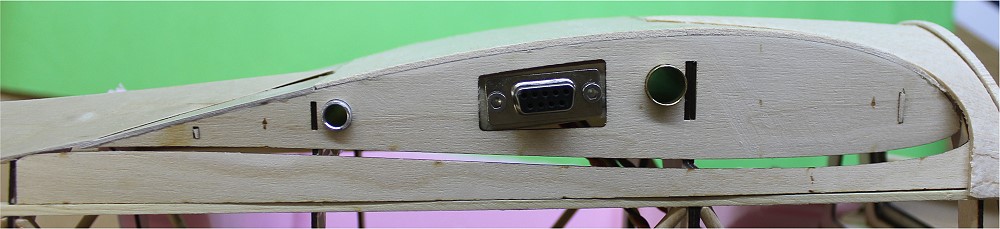

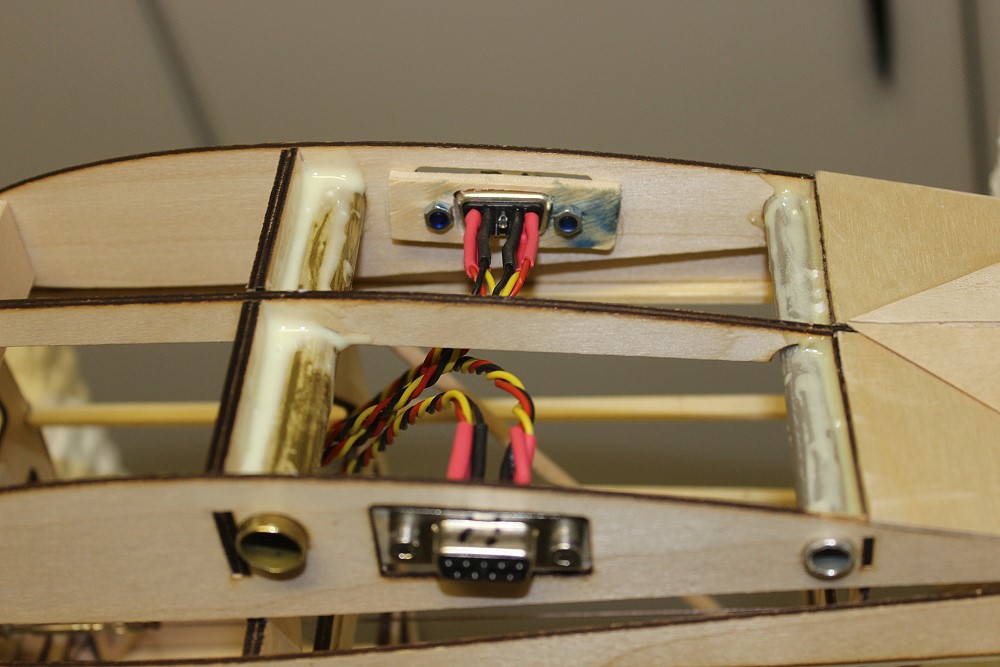

D-sub-Buchsen für die Servos in den Flächen (Klappen und Querruder) sind fest im Rumpf verklebt. |
 |

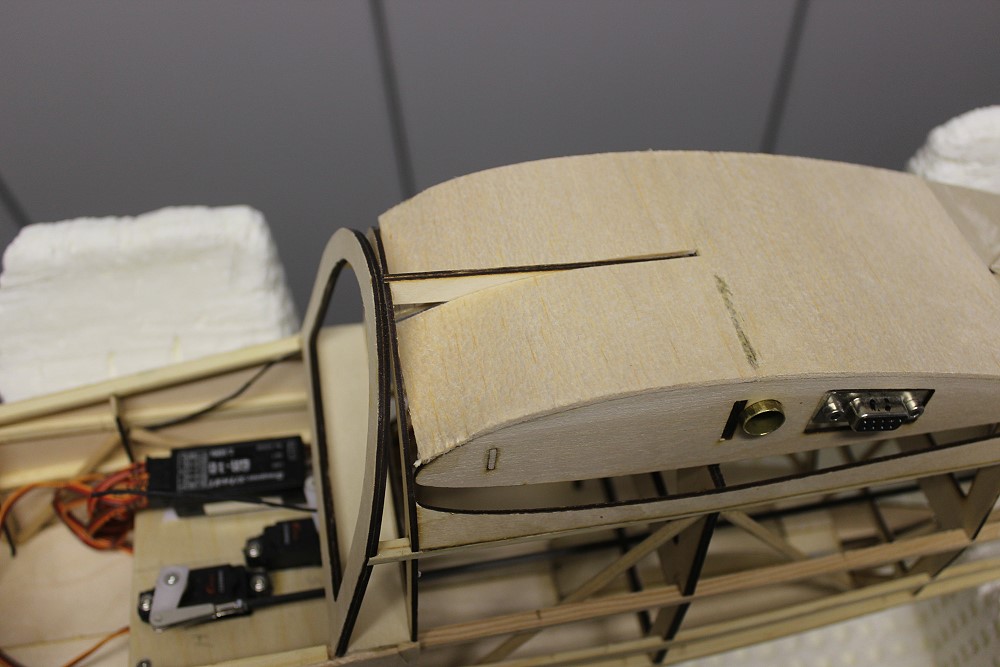

Den Steckungsbereich habe ich mit 2mm Balsa beplankt. |
 |
|
 |

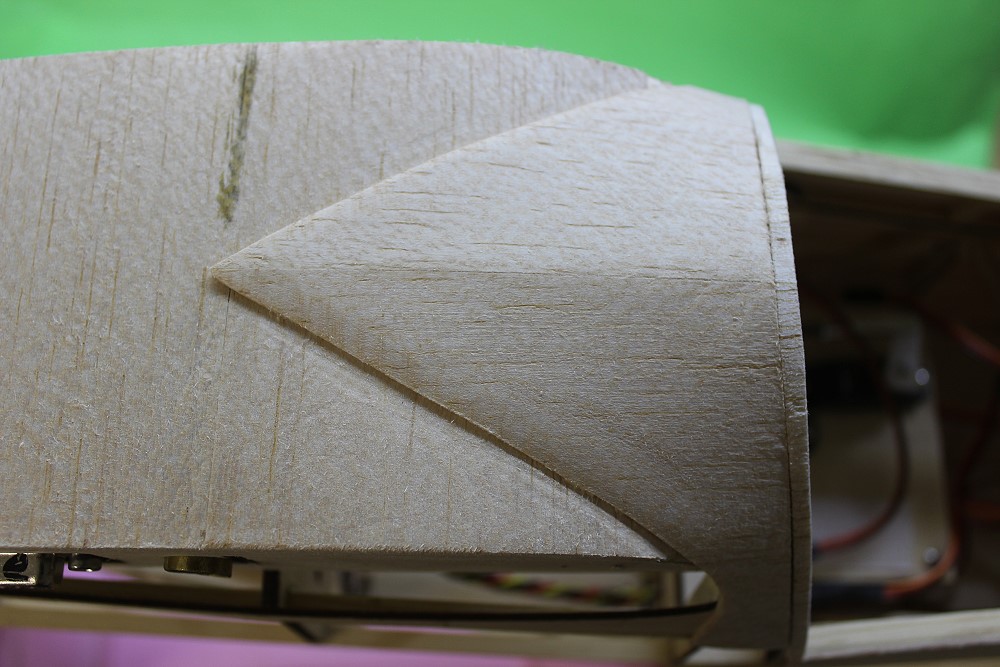

Flügelanschluß. Das Frästeil unterhalb wurde mitgeliefert. |
 |
Abschluß vorne zur Kabinenhaube. |
 |

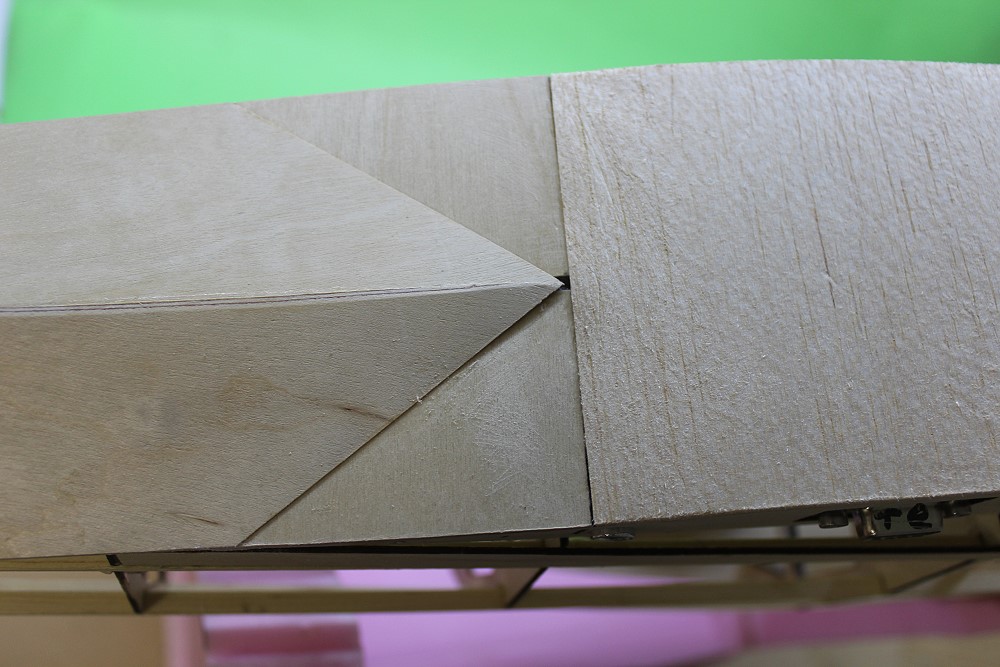

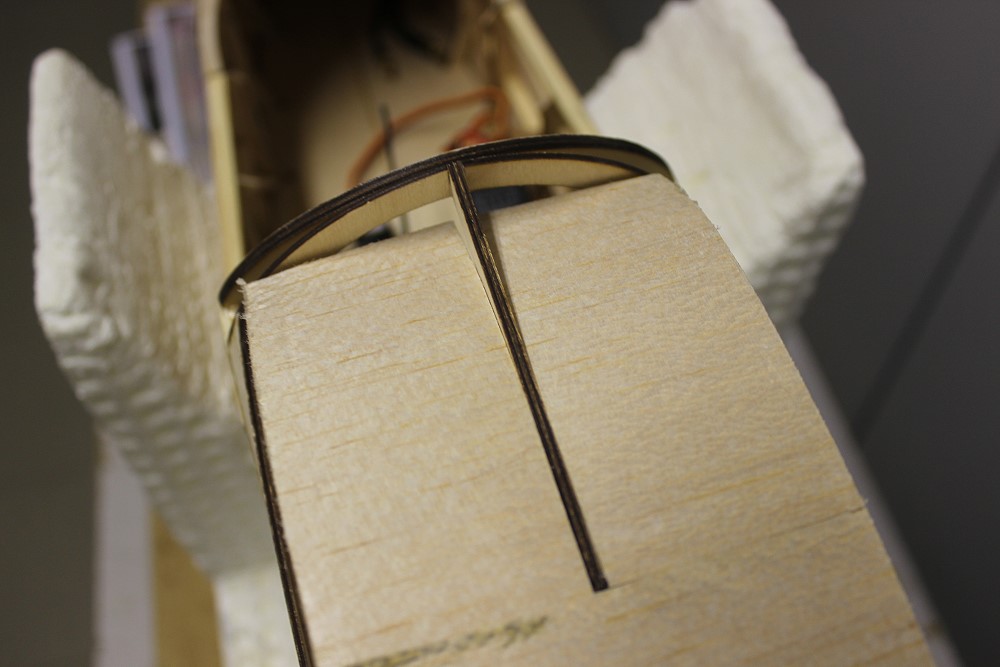

Abschluß hinten Richtung Leitwerk, 0,8mm SpH. |
 |
|
 |

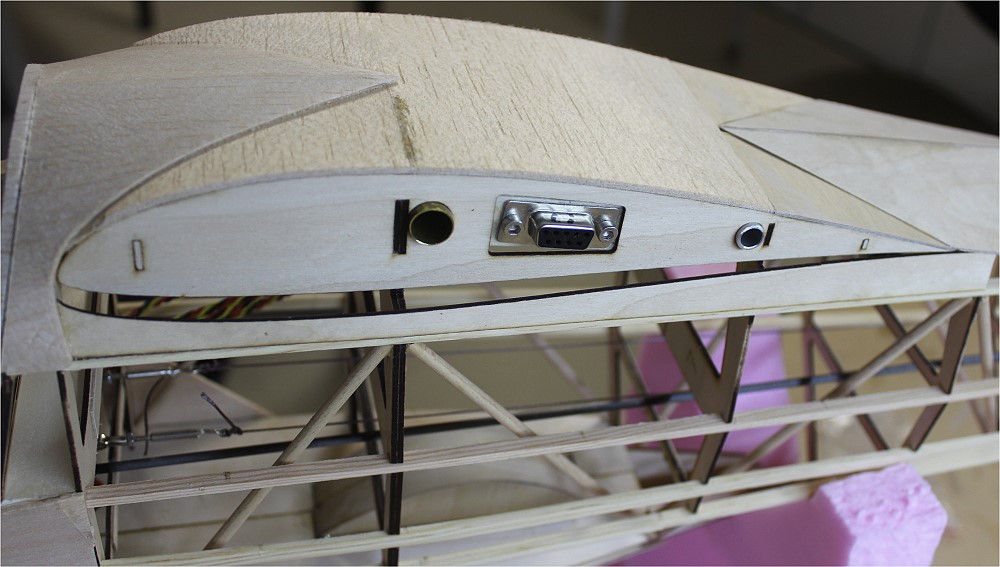

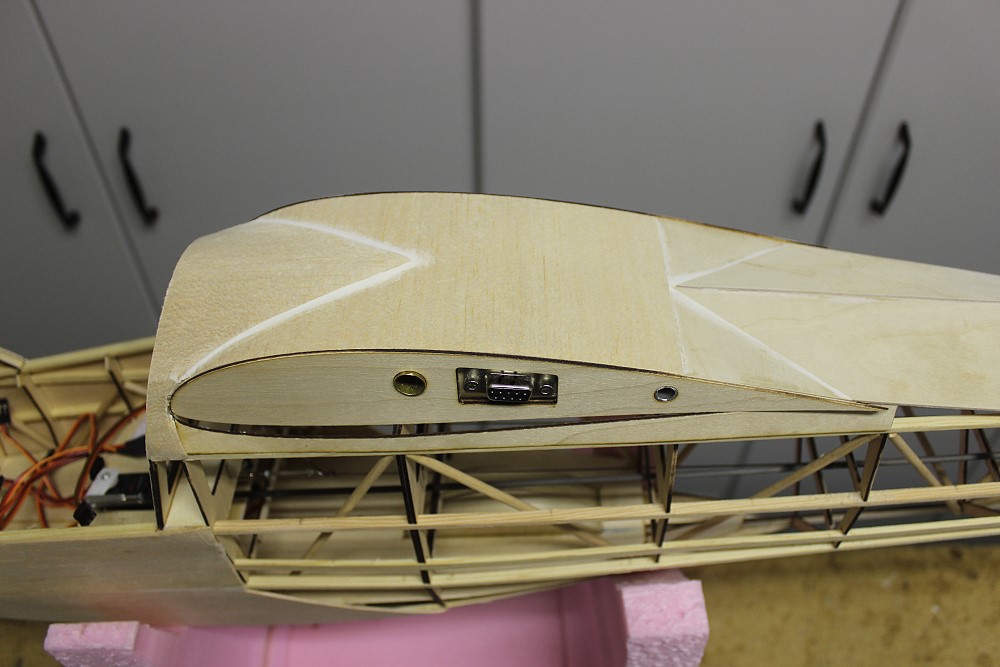

Die Übergänge sind gespachtelt und verschliffen. Die Abschlußrippen sind vorerst nur gesteckt. Ohne ... |
 |

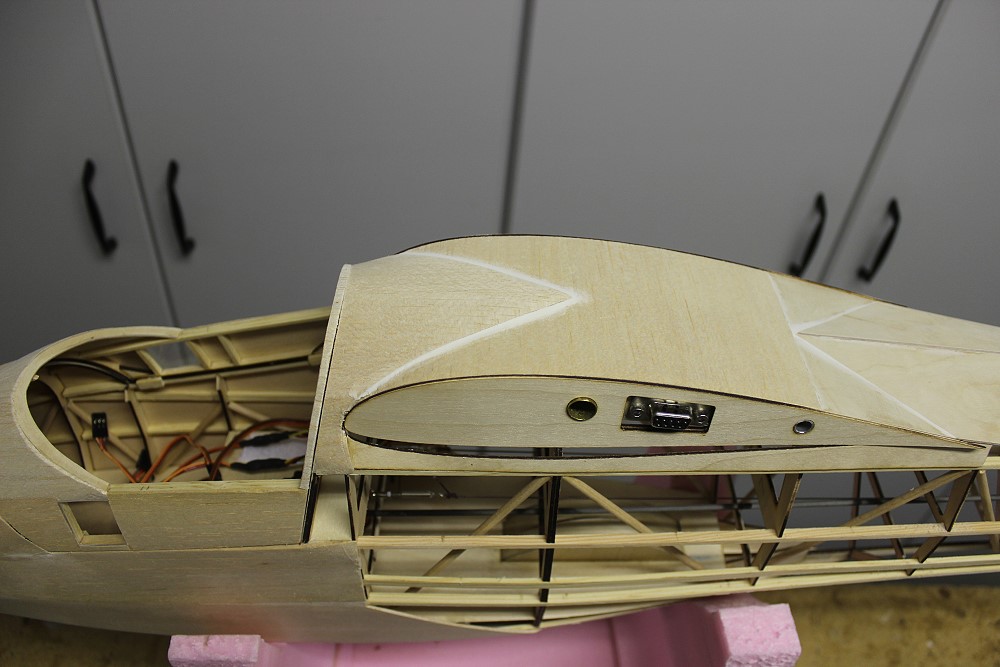

... mit Kabinenhaube. |
