Ka 8b von 1958 |
|
| Höhenleitwerk | |
 |

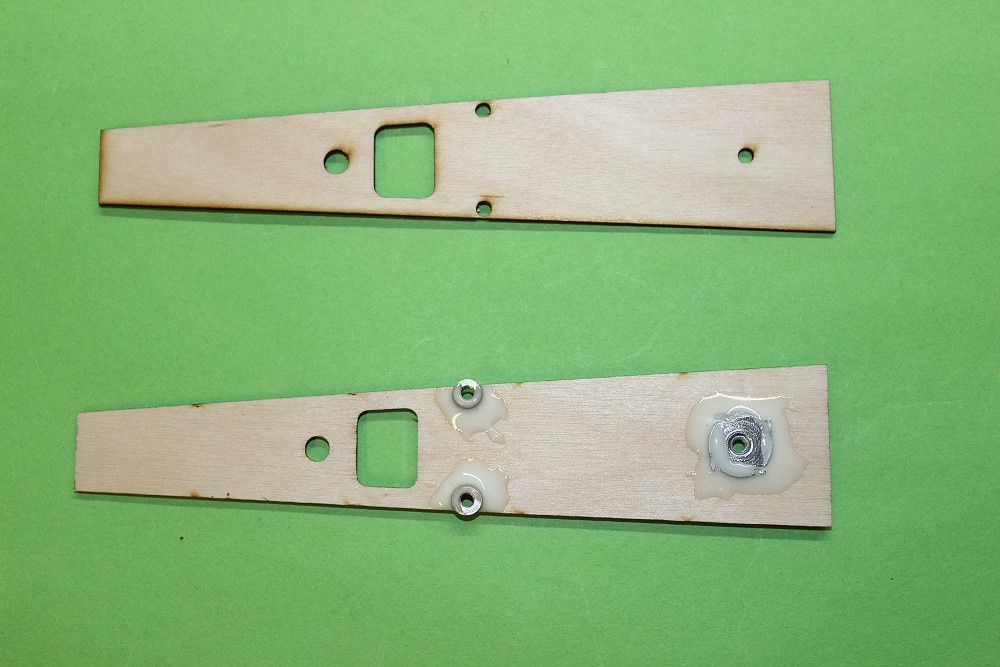

Die HLW-Auflage. Ich habe M3-Einschlagmuttern benutzt. |
 |

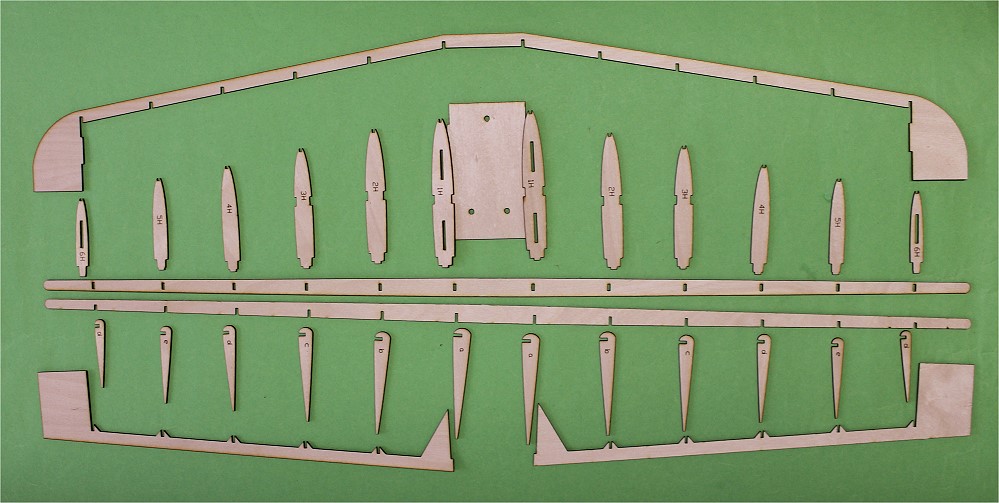

Die Einzelteile. |
 |

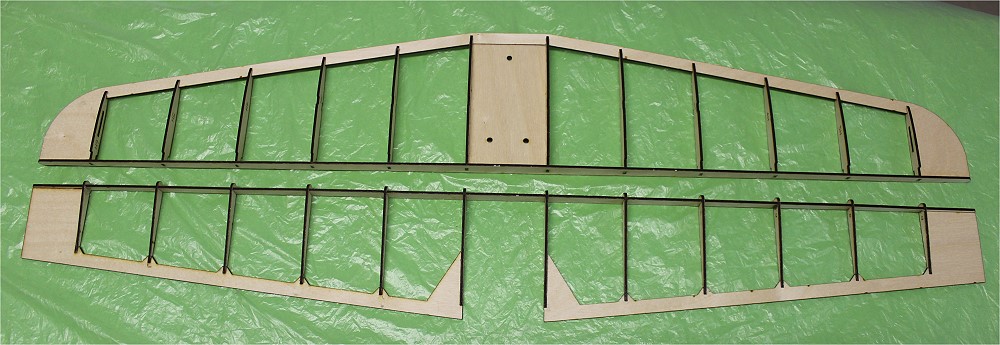

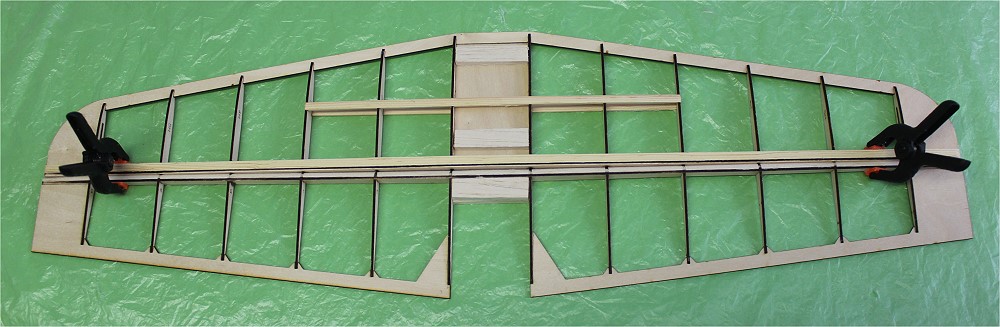

Gerüst |
 |
Verstärkungsleiste, Auffütterung für die Schrauben, Verstärkung für das Ruderhorn. |
 |

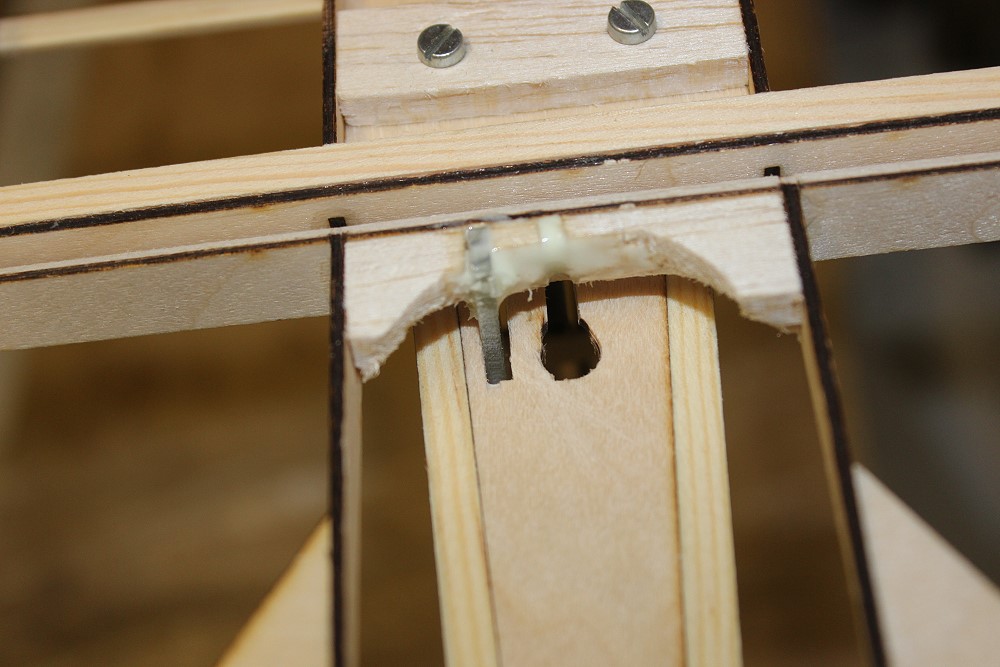

Zuerst wollte ich das Ruderhorn in der Mitte platzieren. Doch dann war der SR-Rundstab im Weg. |
 |
So habe ich einfach links daneben einen neuen Schlitz gefräst und das Ruderhorn dort eingeklebt. |
 |

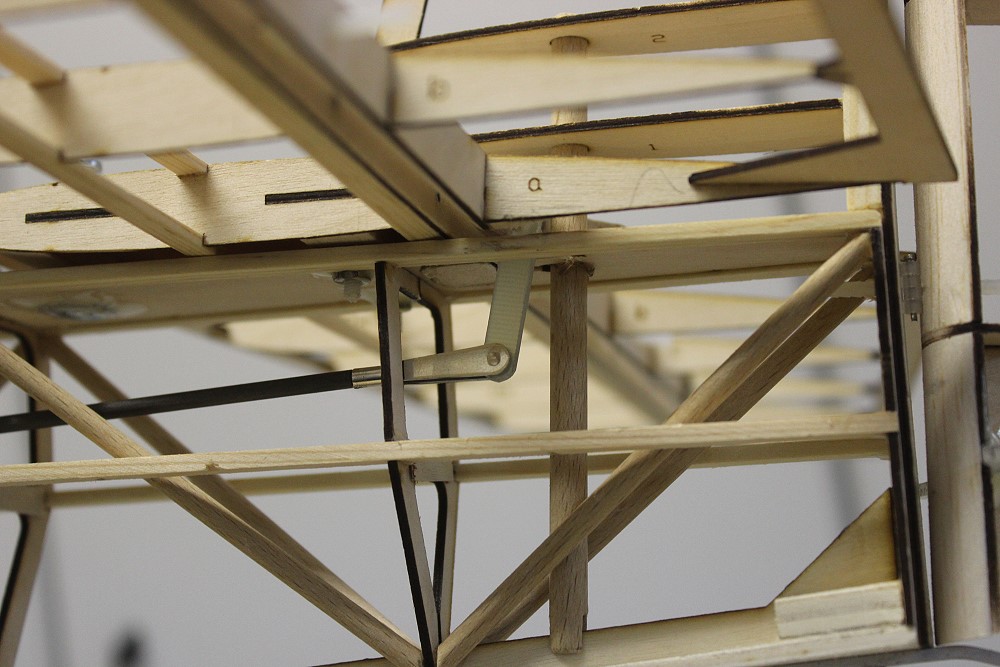

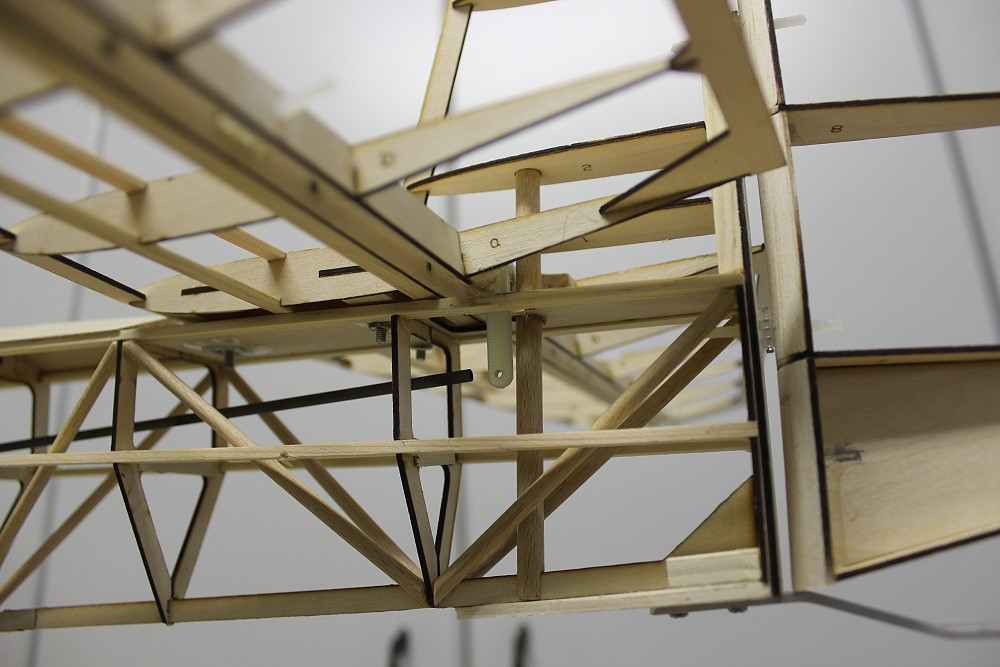

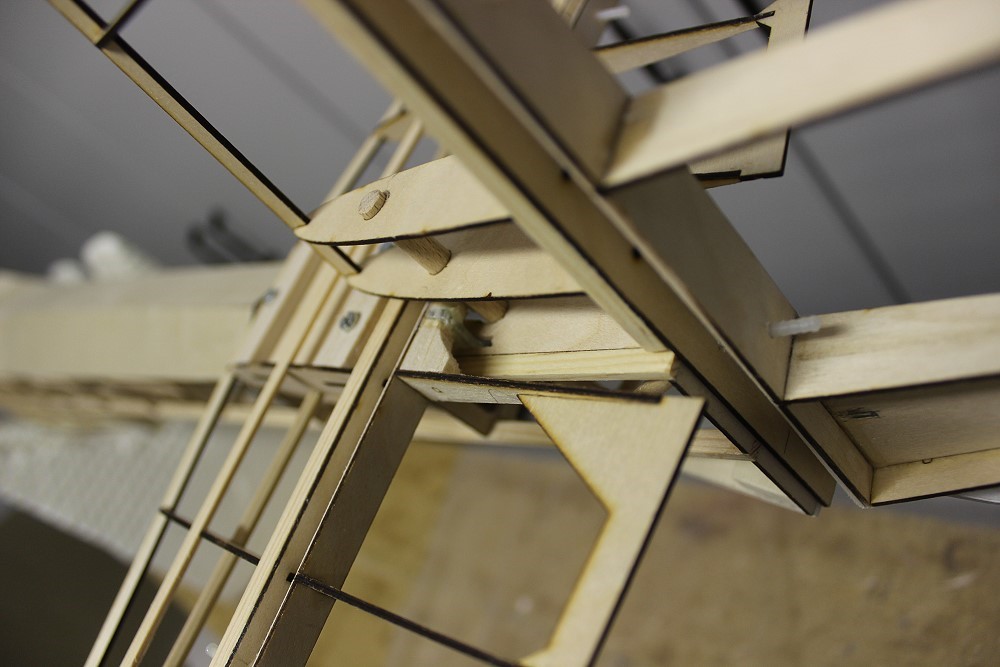

Hier sieht man die Anlenkung von unten. Der CfK-Stab muß noch montiert werden. |
 |
In ein 3mm CfK-Rohr habe ich eine M2-Schraube geklebt, den Kopf abgeschnitten und in einen M2-Gabelkopf geschraubt. |
 |

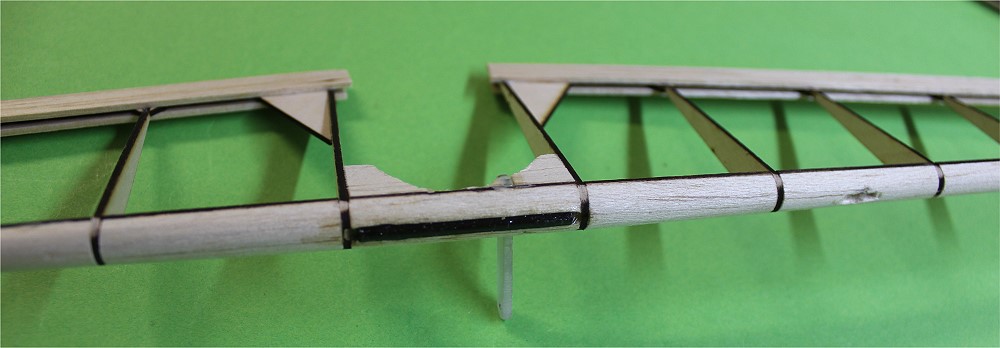

Die beiden HR habe ich an der Verbindungsstelle mit einem Stück CfK-Rohr verstärkt. |
 |

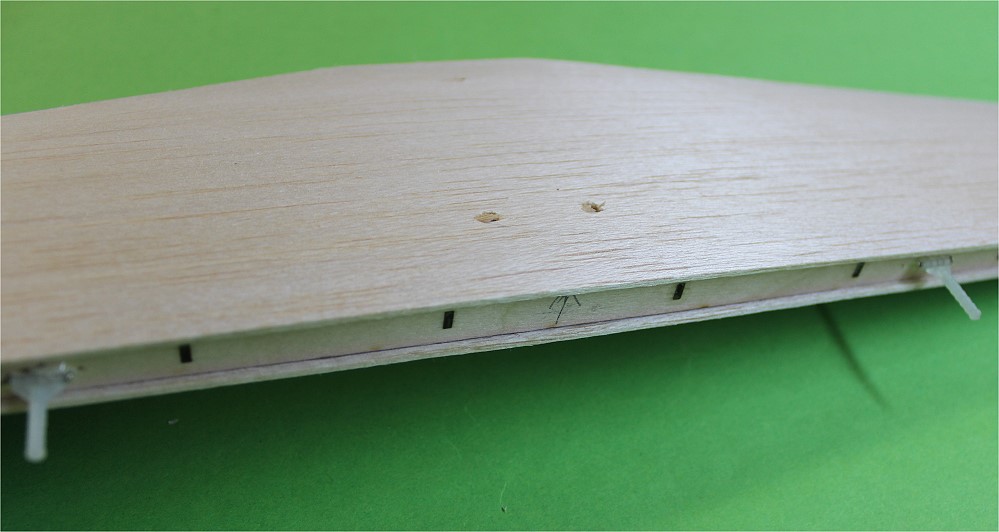

Die Beplankung (1,5mm Balsa) der Dämpfungsfläche lasse ich ein paar Millimeter überstehen. So entsteht quasi eine Hohlkehle. |
 |

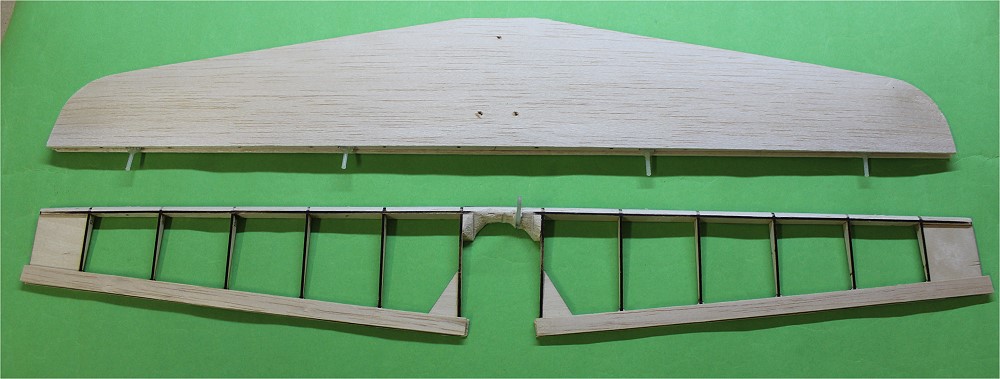

Endleiste der HR schon mal beplankt. |
 |

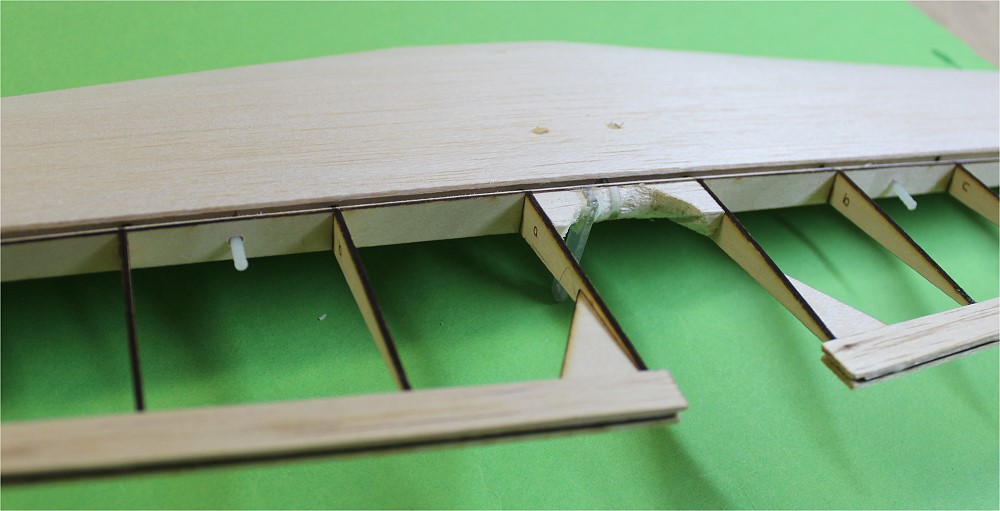

So sitzt dann das HR in einer Hohlkehle. |
