Ka 8b von 1958 |
|
| Elektrik | |

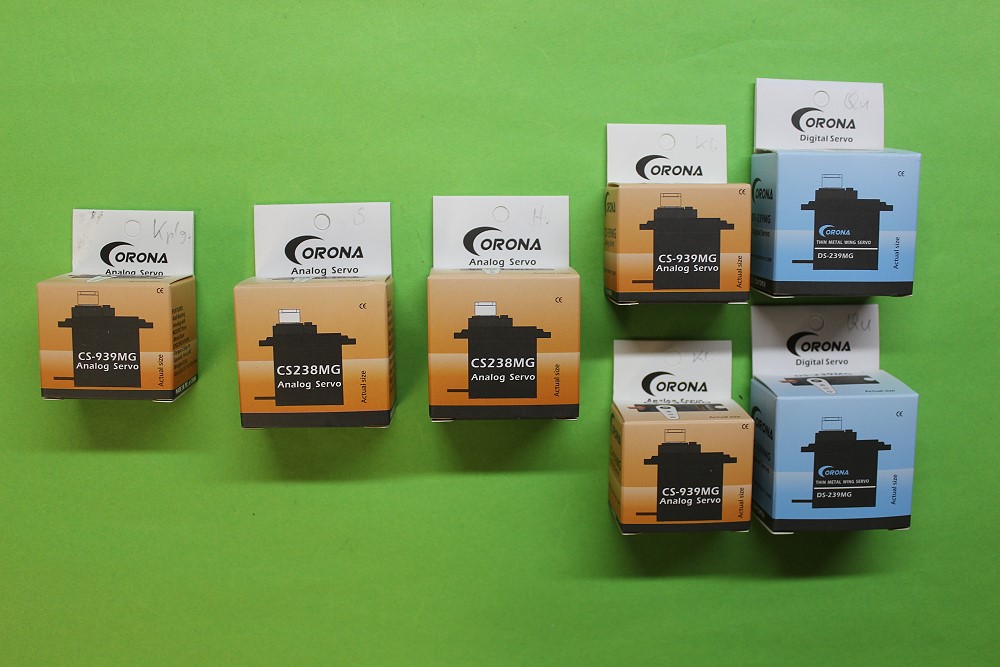

| Servos | |
 |
Von links nach rechts:
|
 |

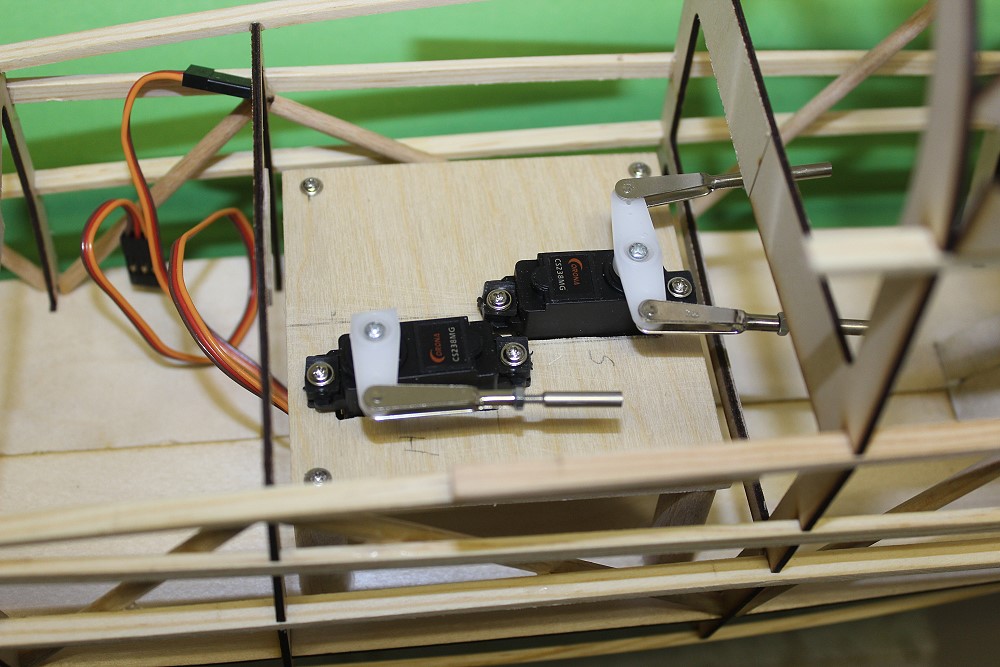

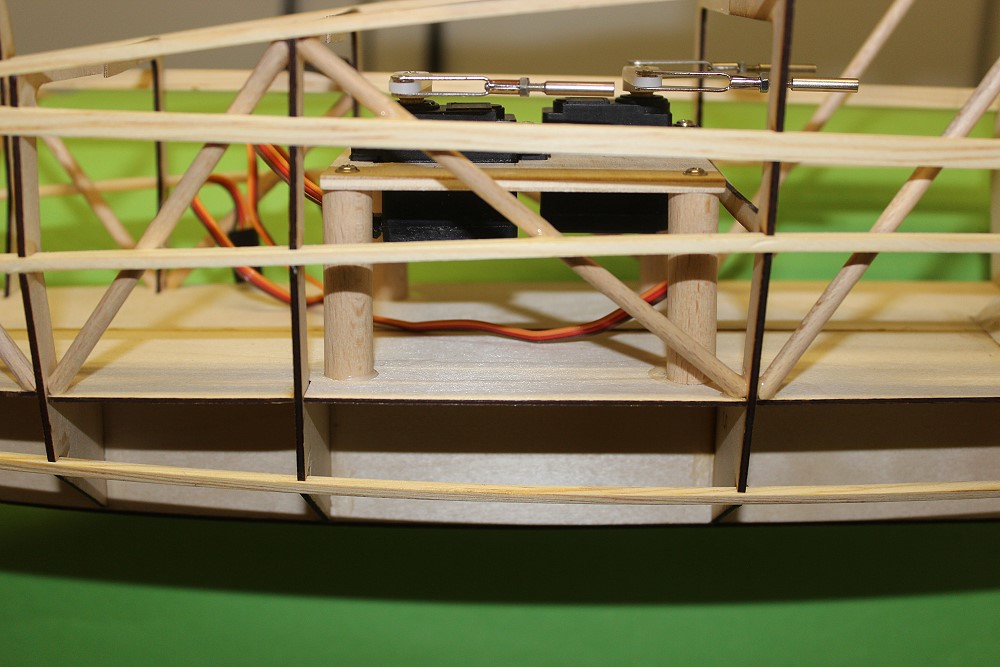

Auf dem Brett sitzen das SR-Servo und das HR-Servo. Es ist auf 4 Säulen geschraubt. Daneben ist Platz für den Empfänger. |
 |
Hier sieht man die 10mm Säulen aus Buchenrundstäben. |
| Motor | |
 |

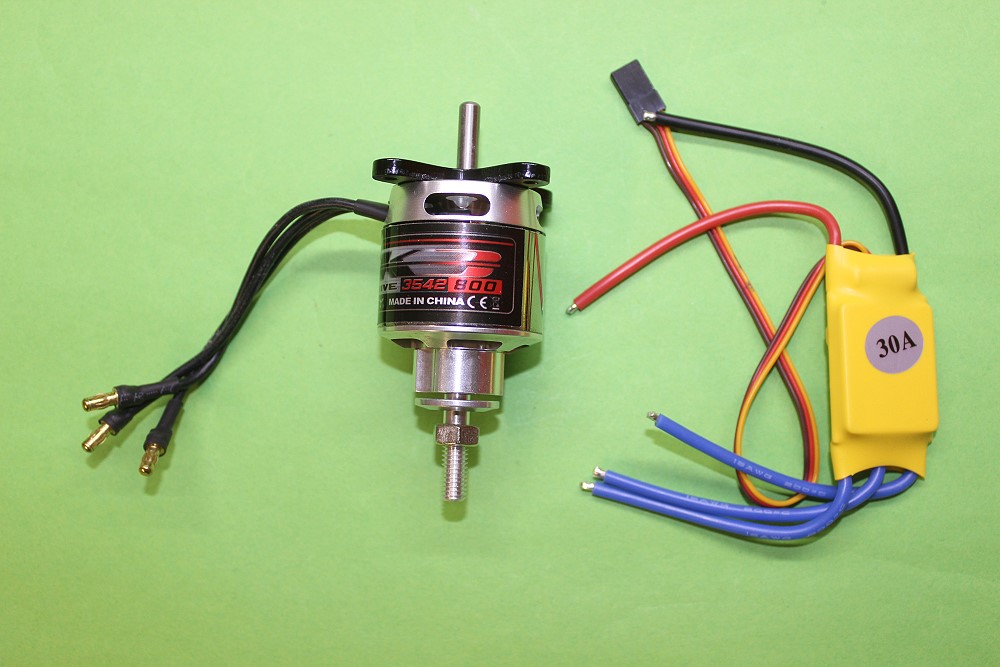

Diesen BL-Motor von Turnigy baue ich ein: 3542-800kV. Der Regler ist ein 30A-Turnigy. Der ist beim Erstflug abgeraucht, weil ich den Motor nicht schnell genug abgestellt hatte - nach der Bodenberührung. |
 |

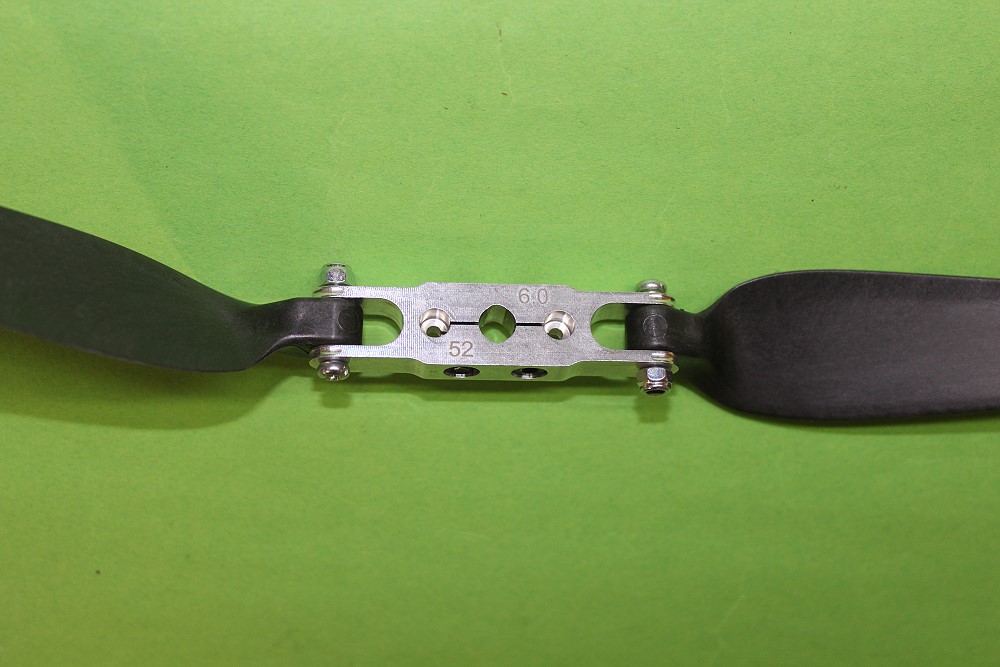

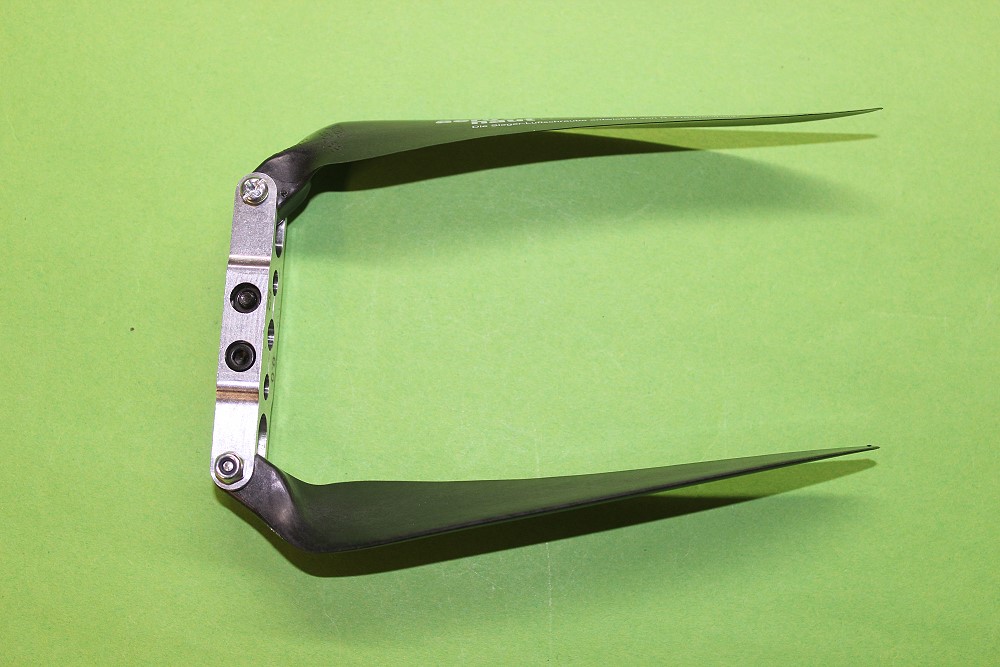

Das Mittelstück für den Klapp-Prop 11x6" oder 12x6" zum Klemmen. |
 |
Mittelstück: 52mm lang, Loch-Durchmesser 6mm, Gabelöffnung 8mm |
 |

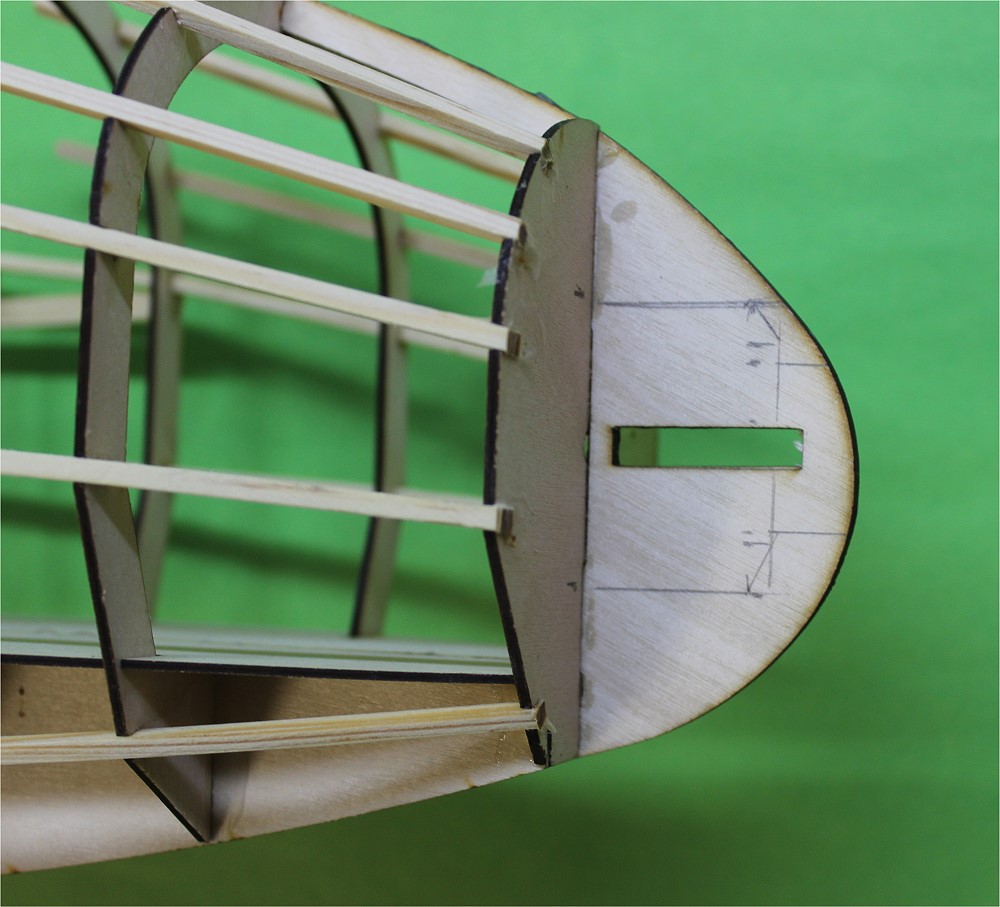

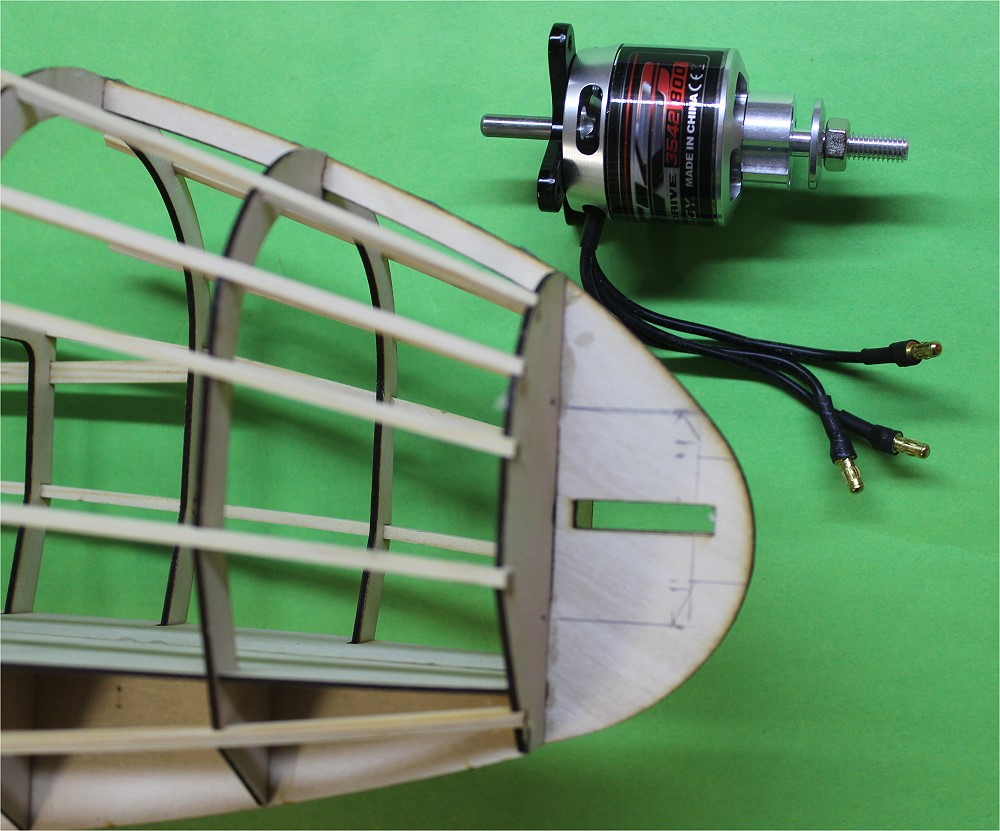

So muß der Nasenspant ausgeschnitten werden. Dann kommt hinter Spant 1 ein Motorspant aus 2mm GfK. |
 |
|
 |

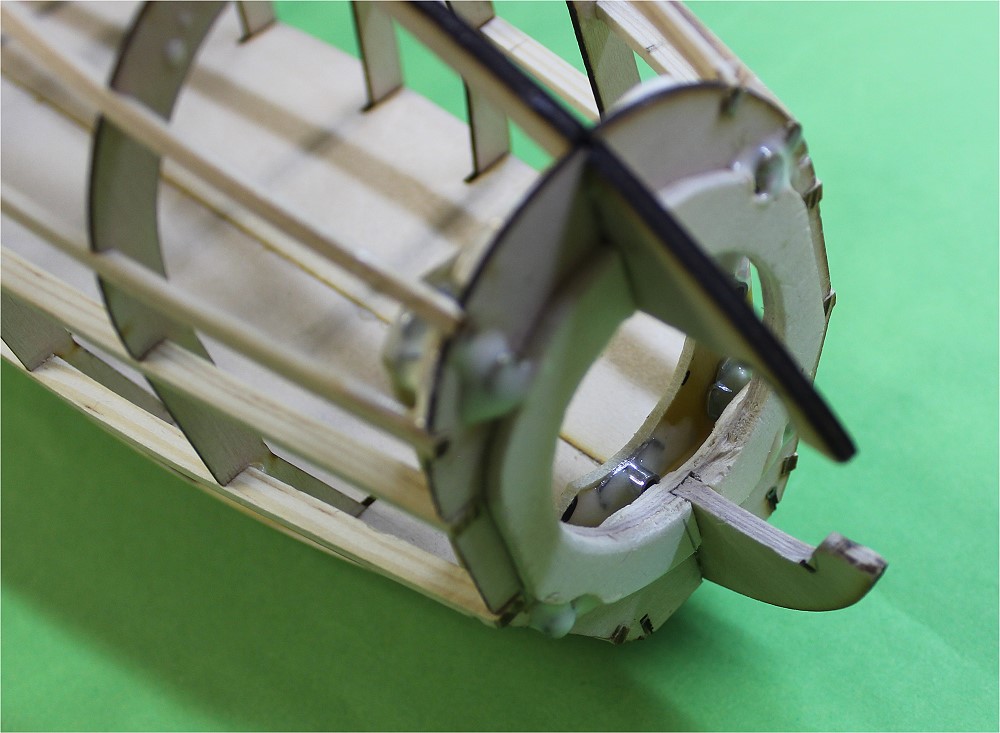

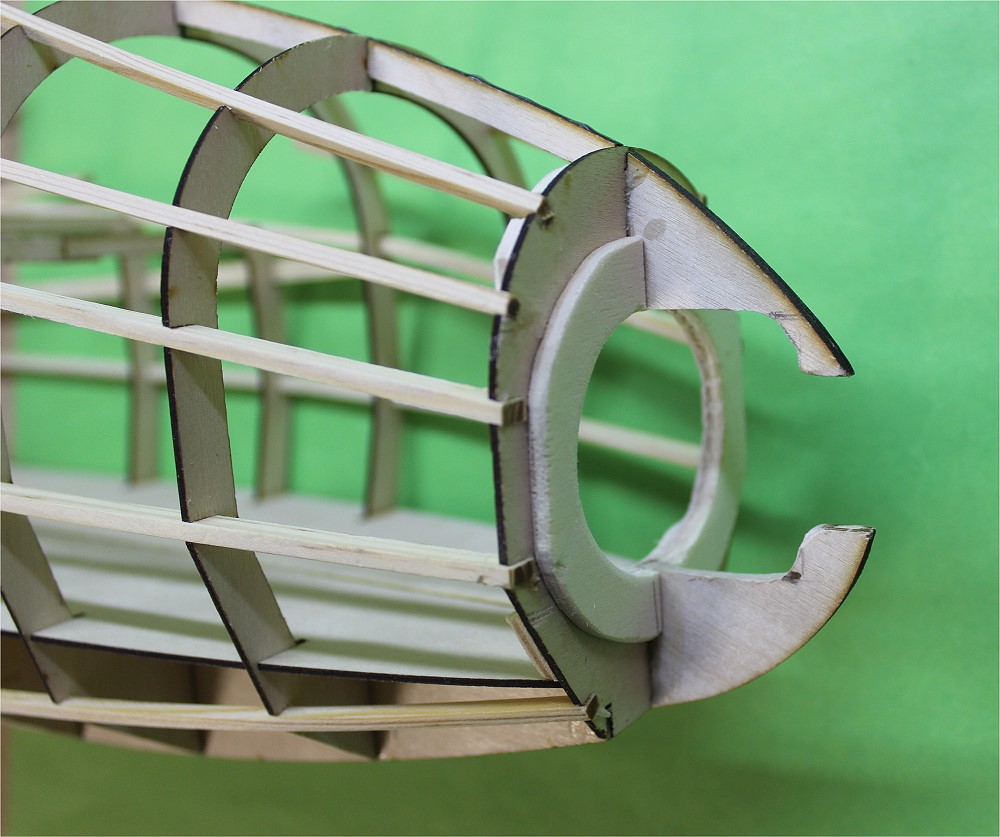

Nasenspant ausgeschnitten und vorne und innen verstärkt. |
 |

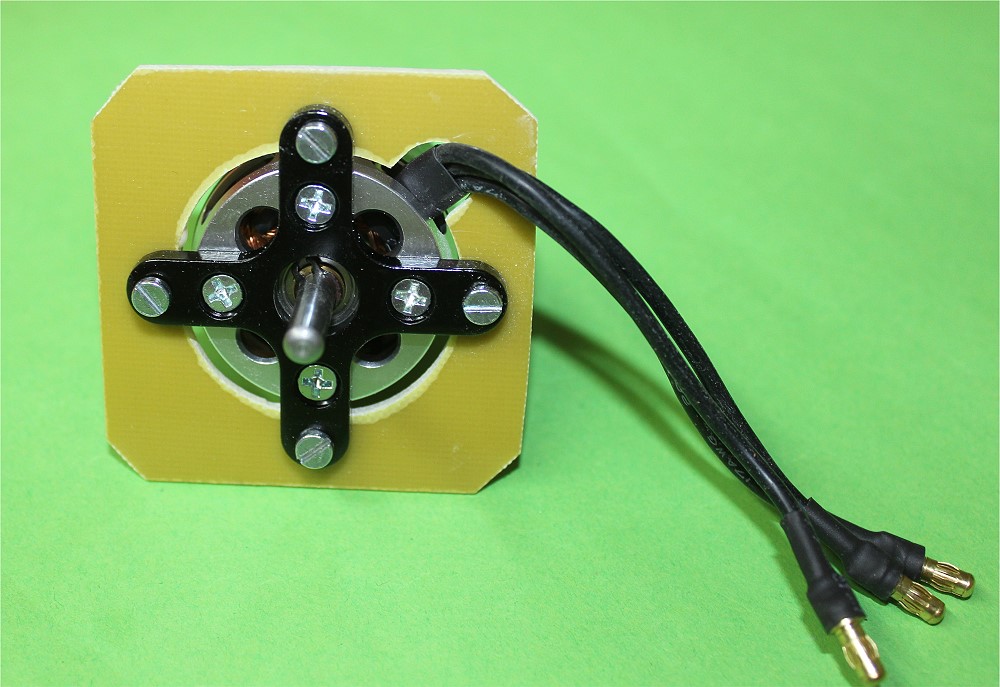

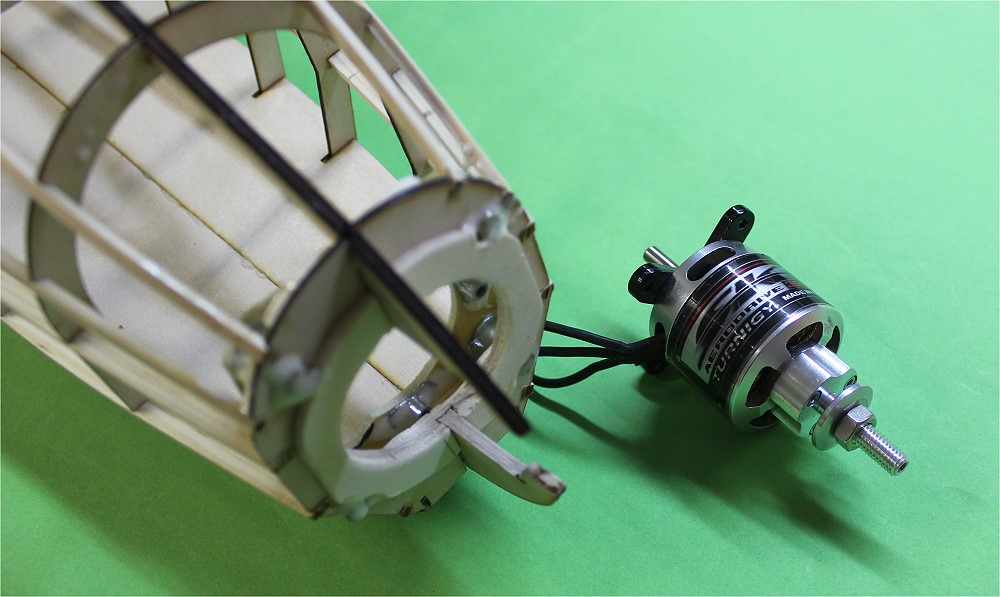

Motorspant aus 2mm GfK. So kann der Motor nach hinten herausgenommen werden. |
 |
|
 |

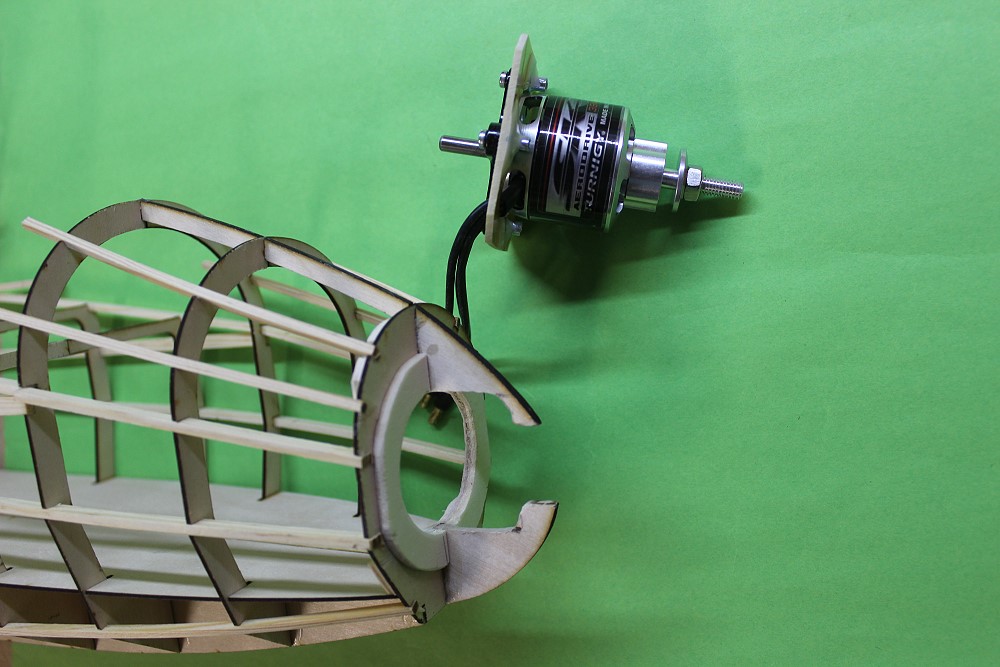

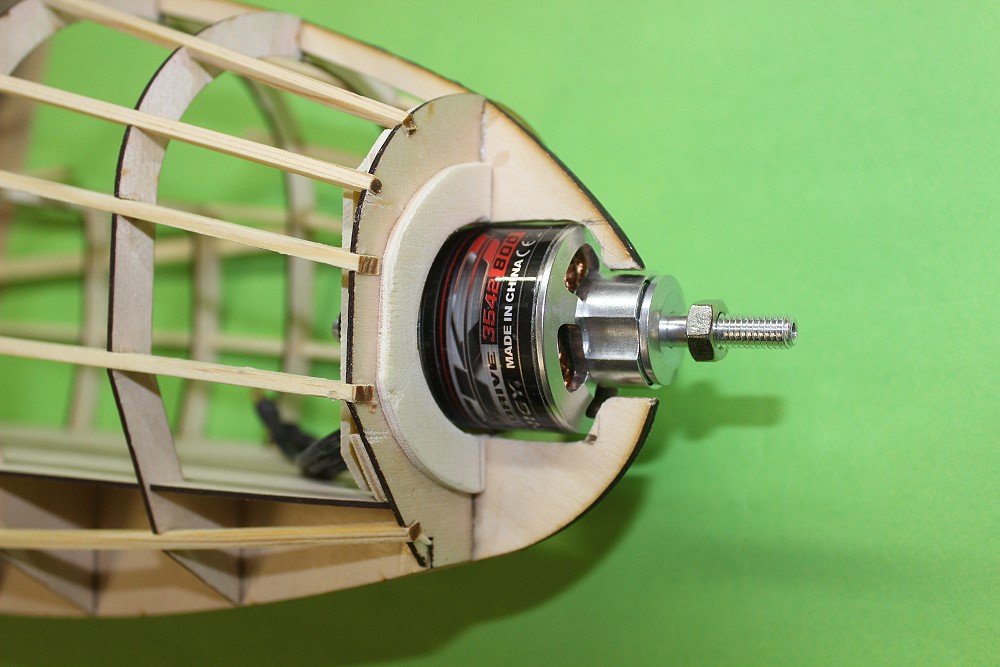

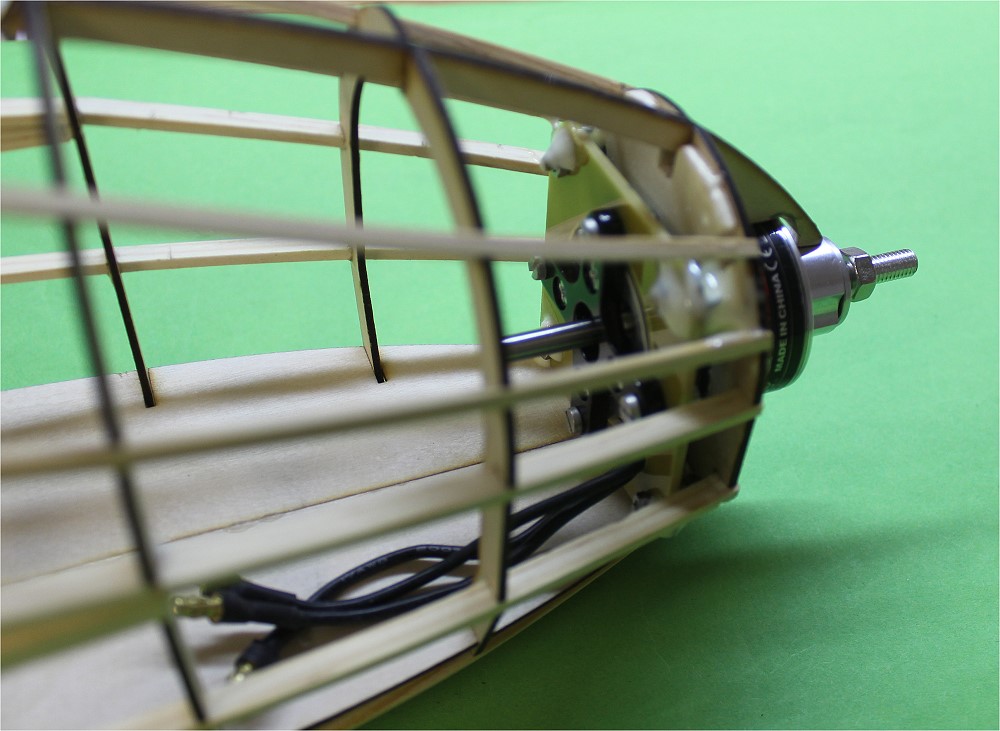

Motor mit Spant von innen in die Nase geschoben. Noch nicht verklebt. |
 |
So sieht das von innen aus. |
 |
Den GfK-Spant mit angeschraubtem Motor habe ich im Abstand von 5mm an den Spant 1 geschraubt und dann mit Harz gesichert. |
 |
|
 |

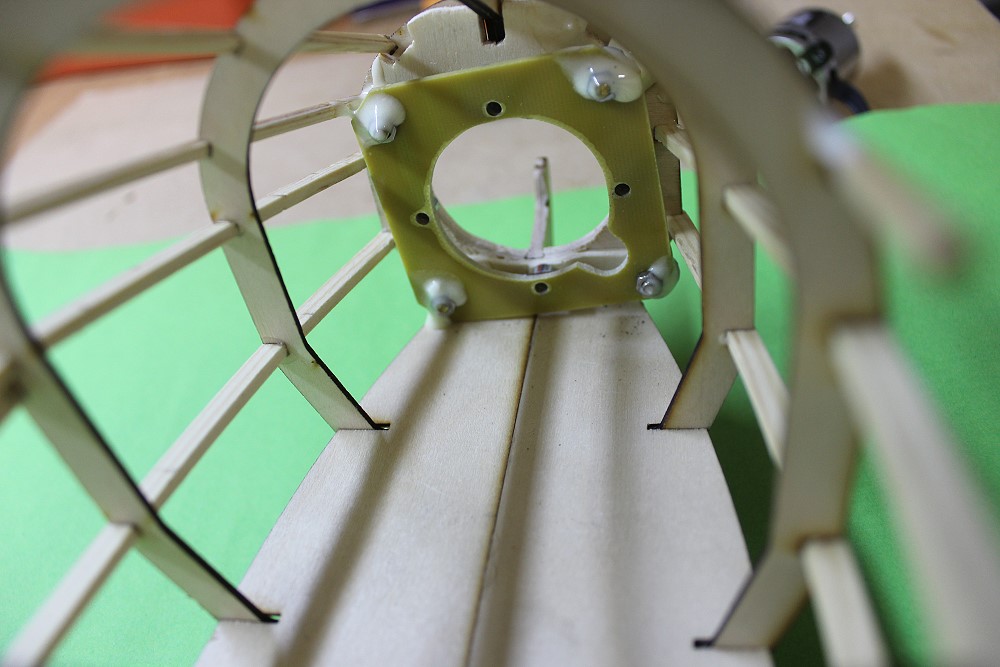

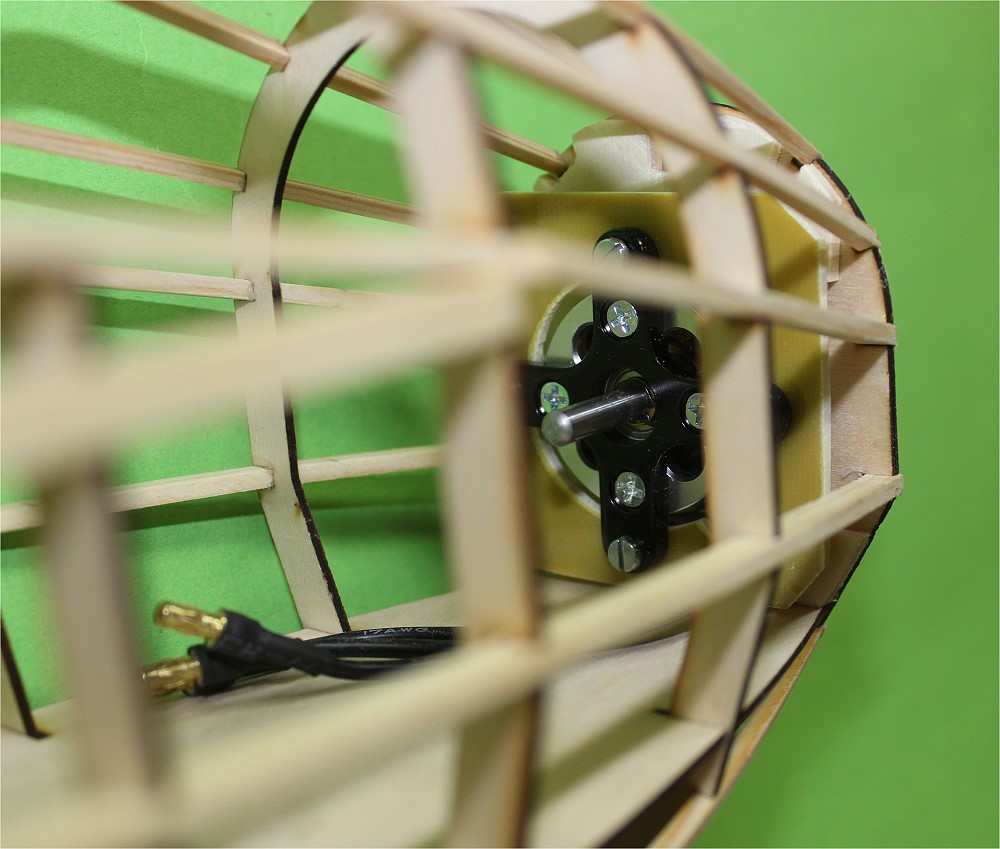

GfK-Spant von innen. |
 |
Die Schrauben außen sind auch mit Harz verklebt. |
 |

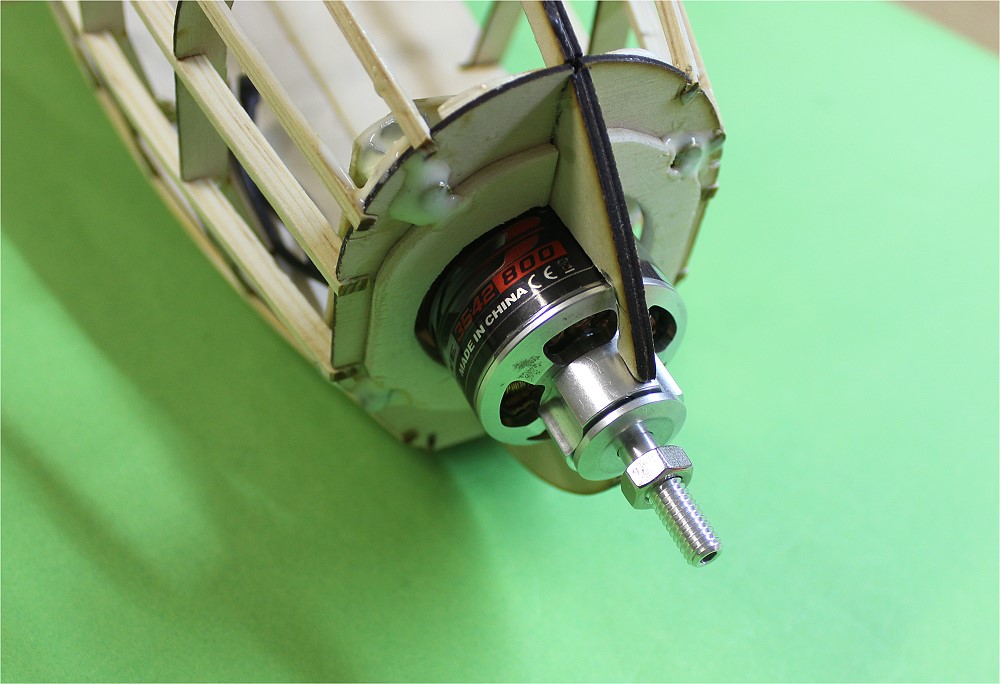

So kann der Motor von innen abgeschraubt und nach hinten herausgezogen werden. |
 |

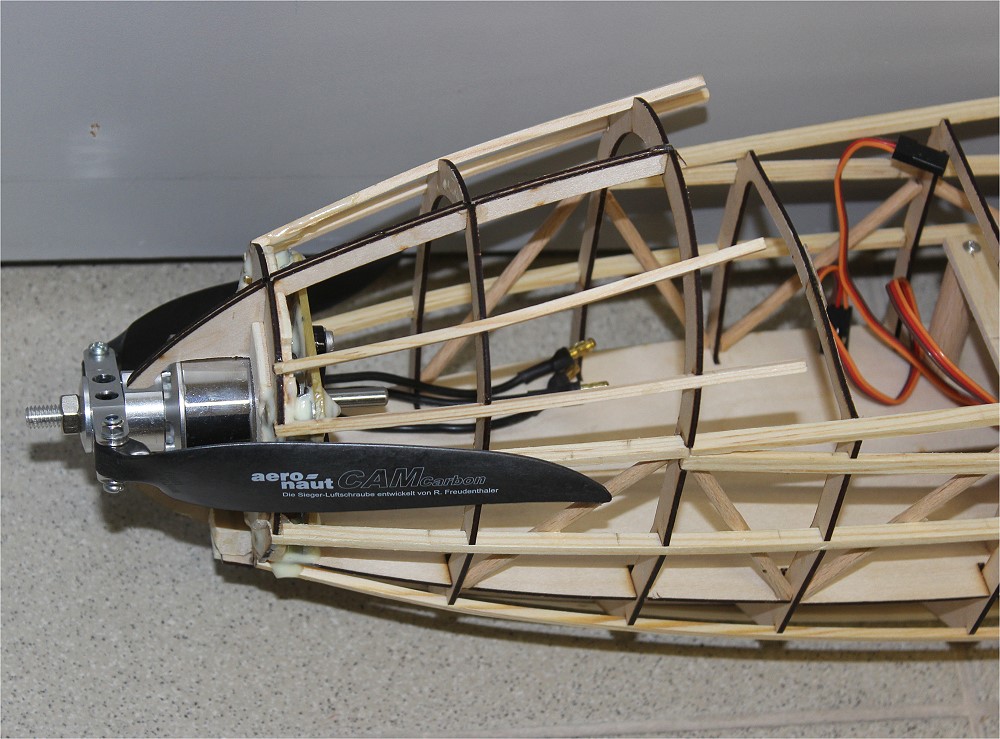

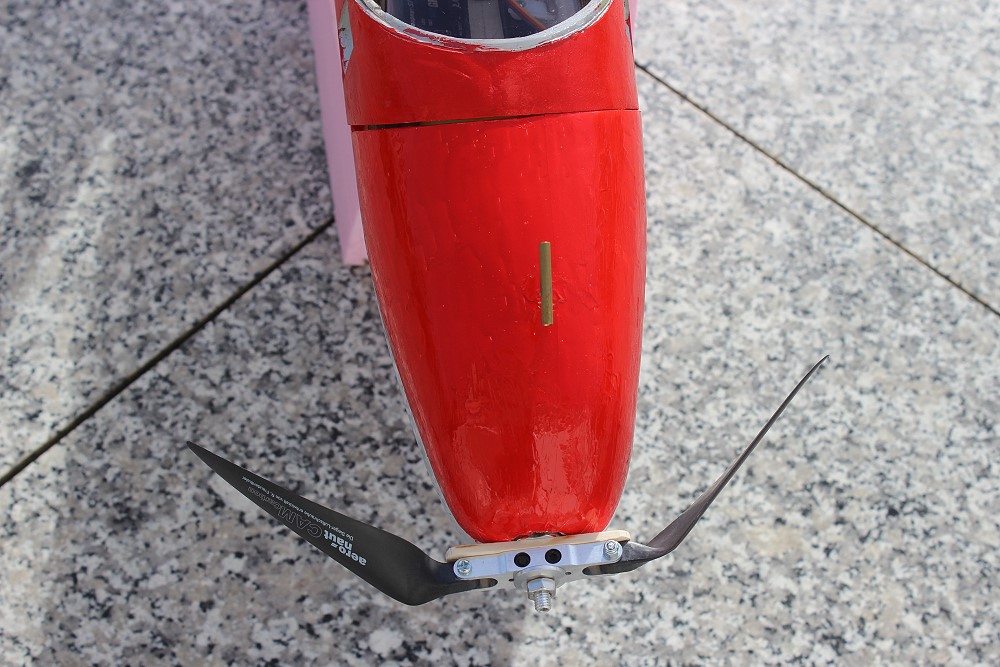

Motor eingebaut mit Mitnehmer (52mm breit) und 12x6" Klapp-Prop. |
 |

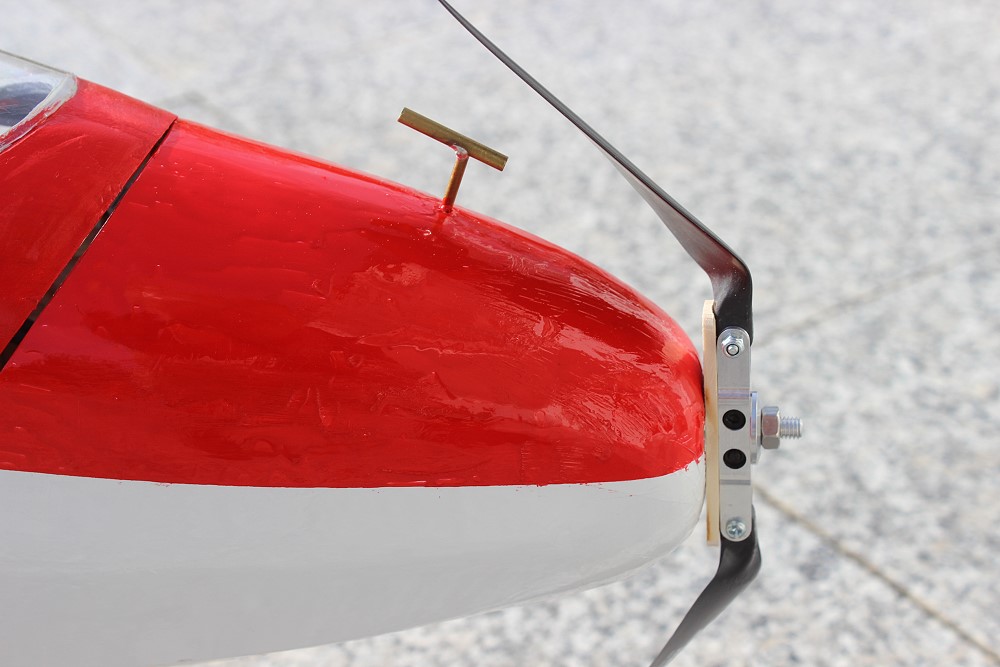

Ich hatte Bedenken, daß der Propeller beim Anlaufen das Venturirohr kappen könnte. |
 |
Darum habe ich eine Sperre aus einem Stück Kiefernleiste eingesetzt. |
 |

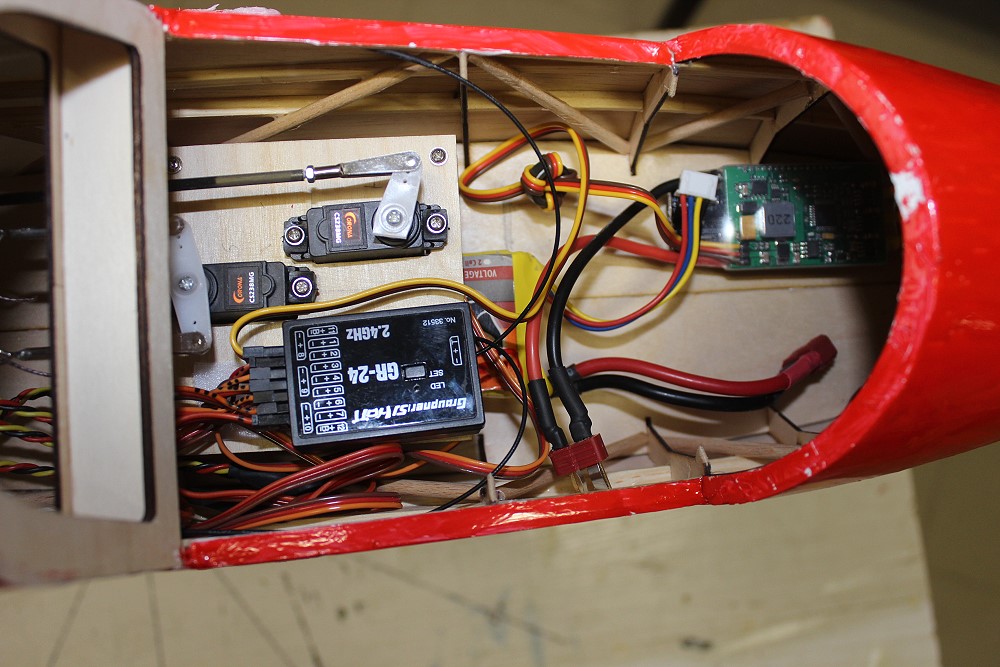

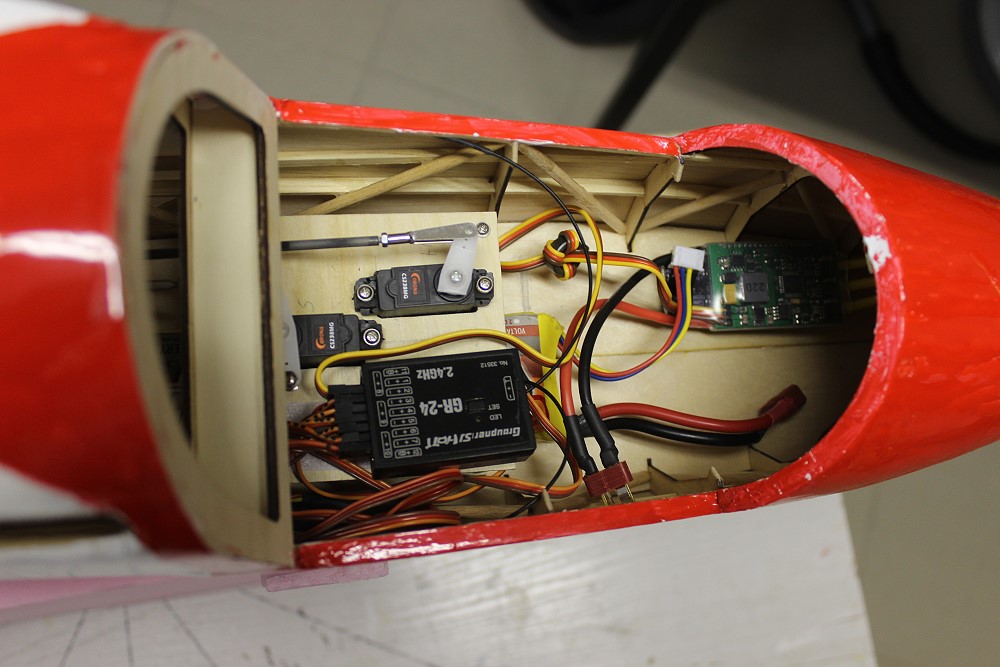

Der neue Regler, ein YEP 80A, liegt vorne, der Akku steckt unter dem Servobrett. |
 |
So stimmt der SP genau. |
