Kabinenhaube der Ka
3 |
zum Vergrößern auf die Bilder klicken |
|
|

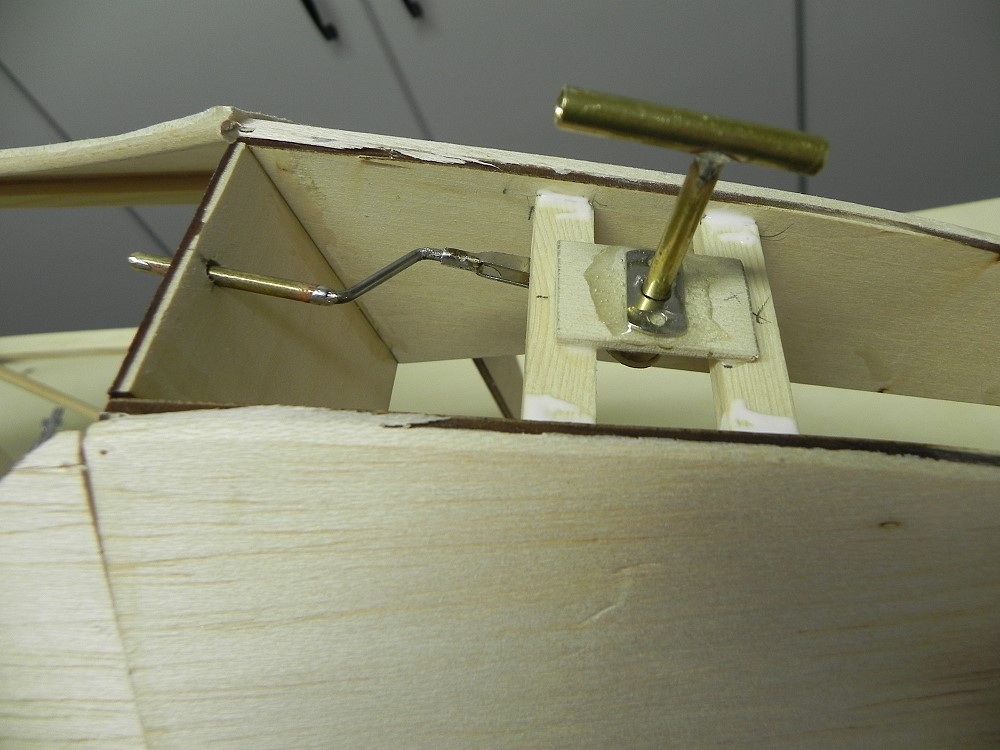

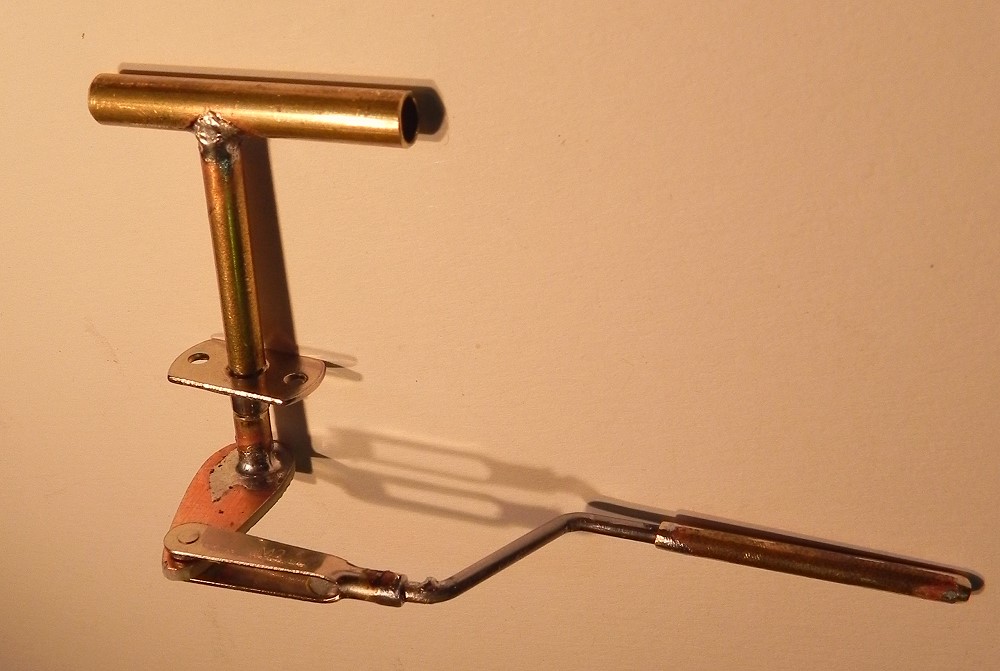

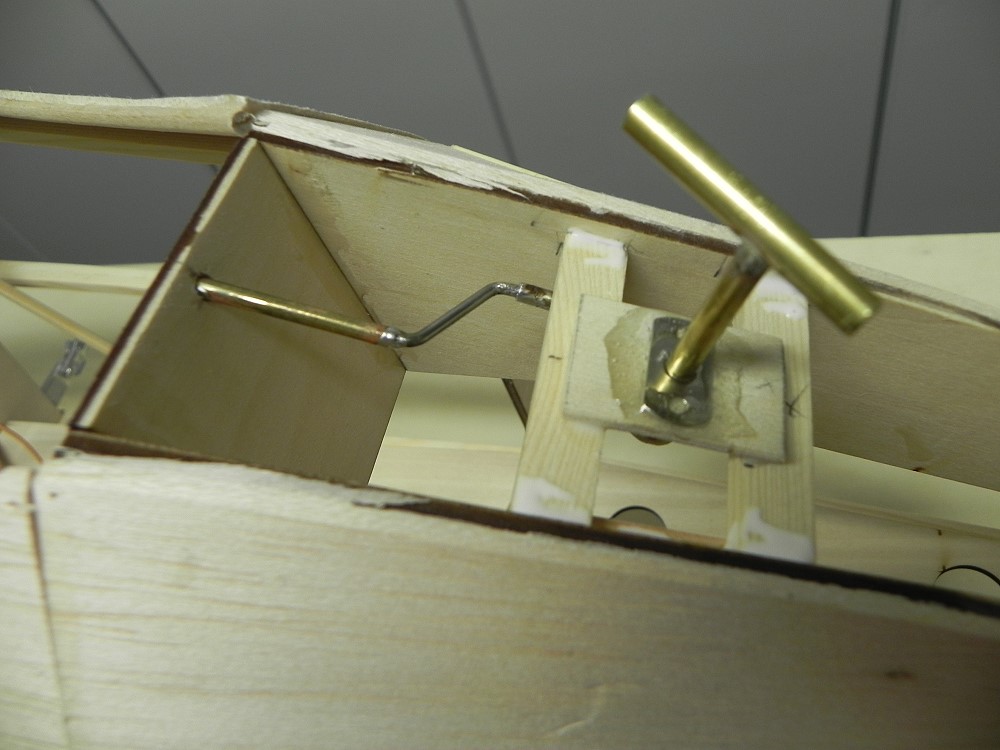

Den Haubenverschluß mache ich drehbar. Dafür nehme
ich das Venturirohr. |
|

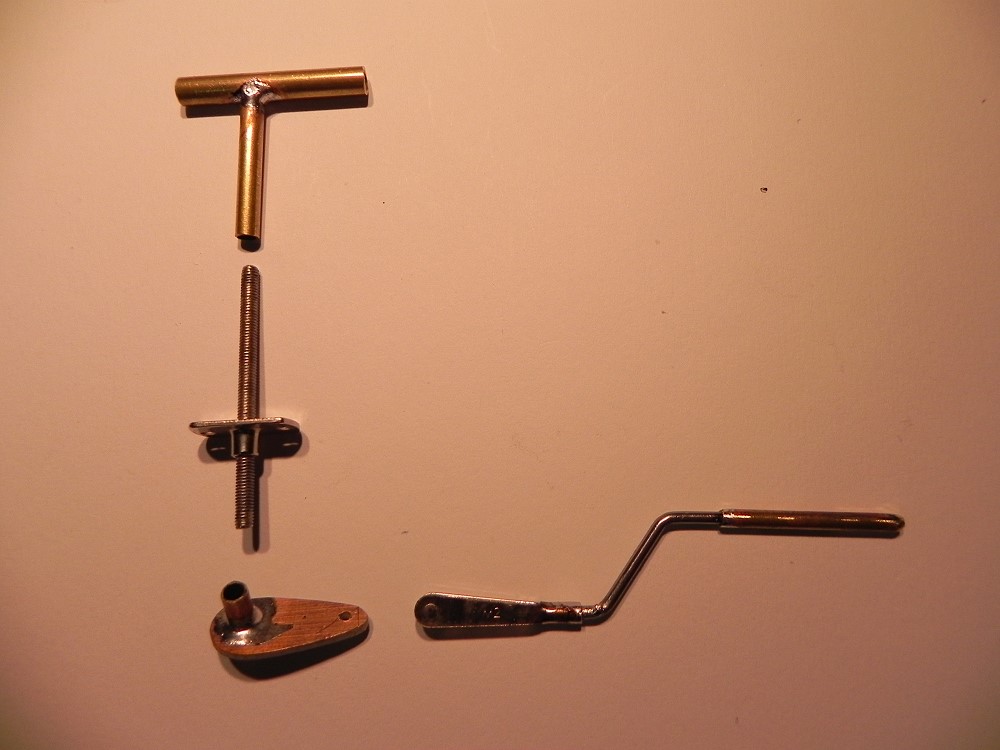

- M3-Gewindestange
- M3-Einschlagmutter
- Messingröhrchen
- GfK-Ruderhorn
|
|
geschlossen |
|
offen |
|

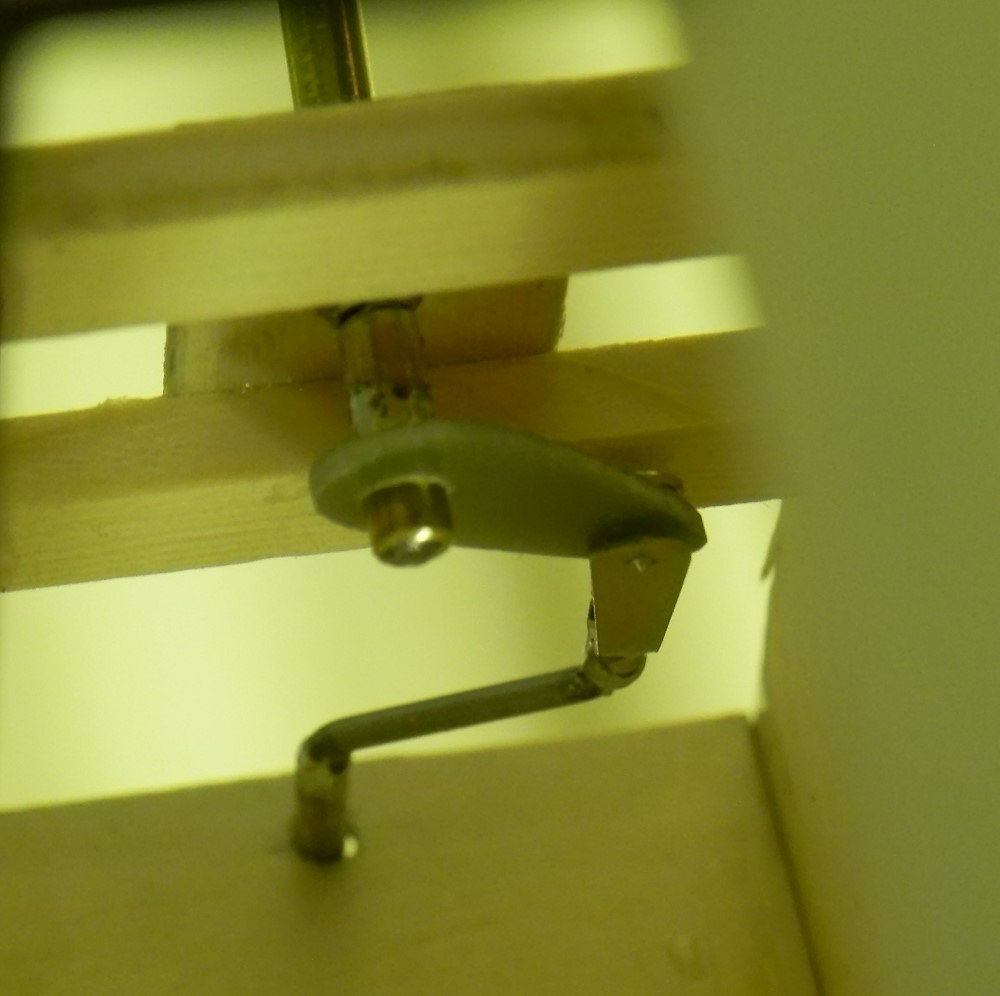

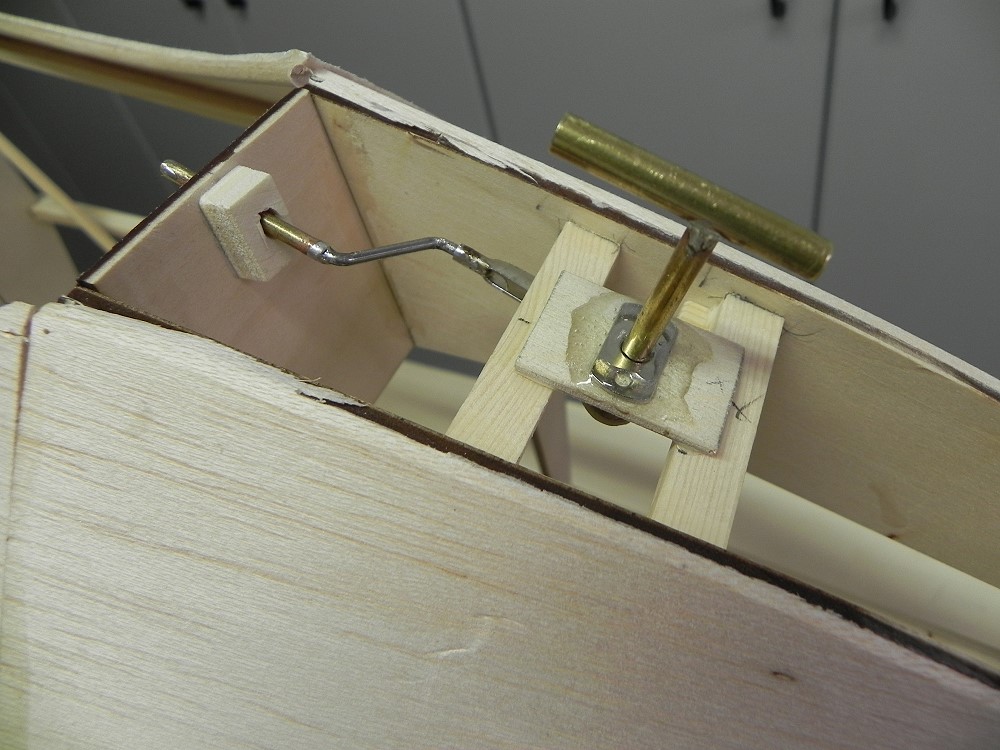

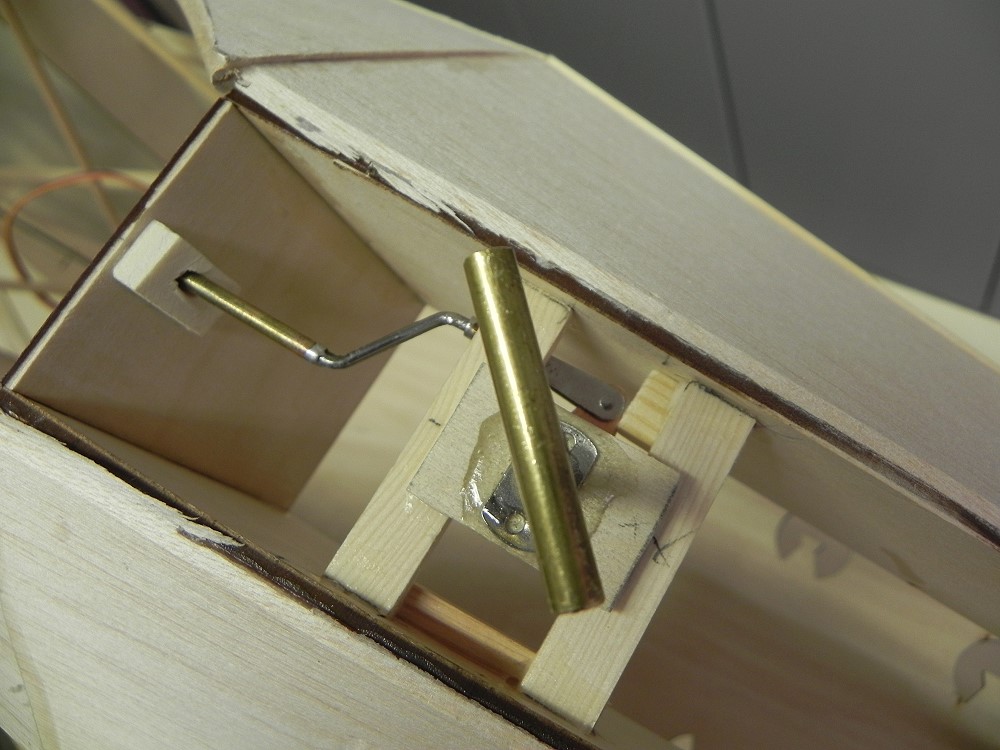

von innen gesehen |
|
Dann noch ein Anschlag (rechts oben) und eine
Führung für den Verriegelungsstift.. |
|
|
|

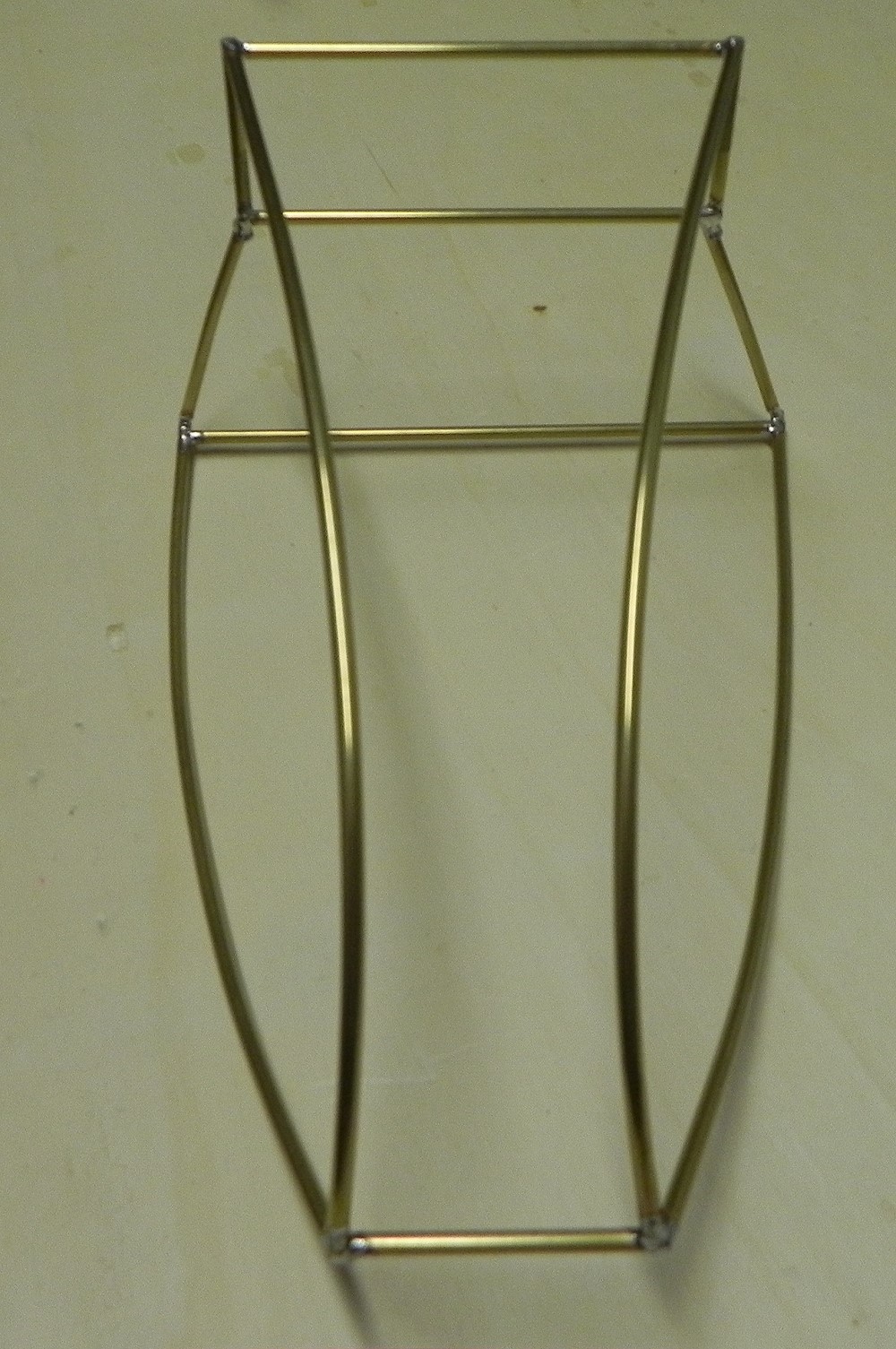

Die Kabinenhaube wird aus 4mm Messingröhrchen
gemacht. |
|
Dazu braucht man zwei kräftige Daumen und etwas
künstlerisches Gefühl. Dann kann man die Röhrchen biegen und löten. |
|

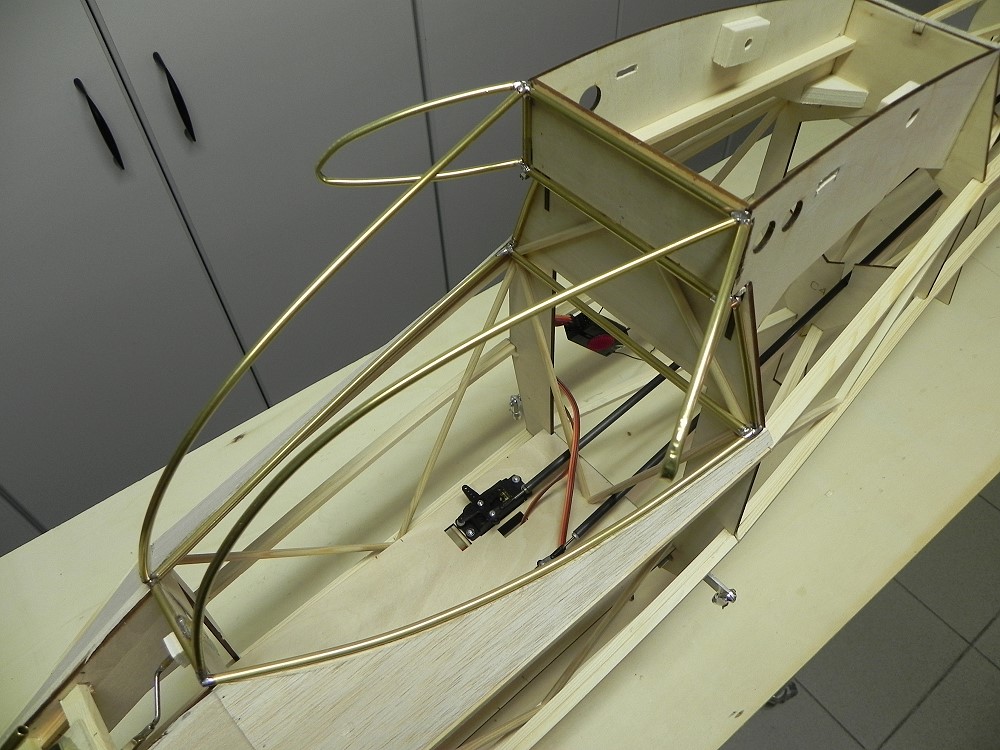

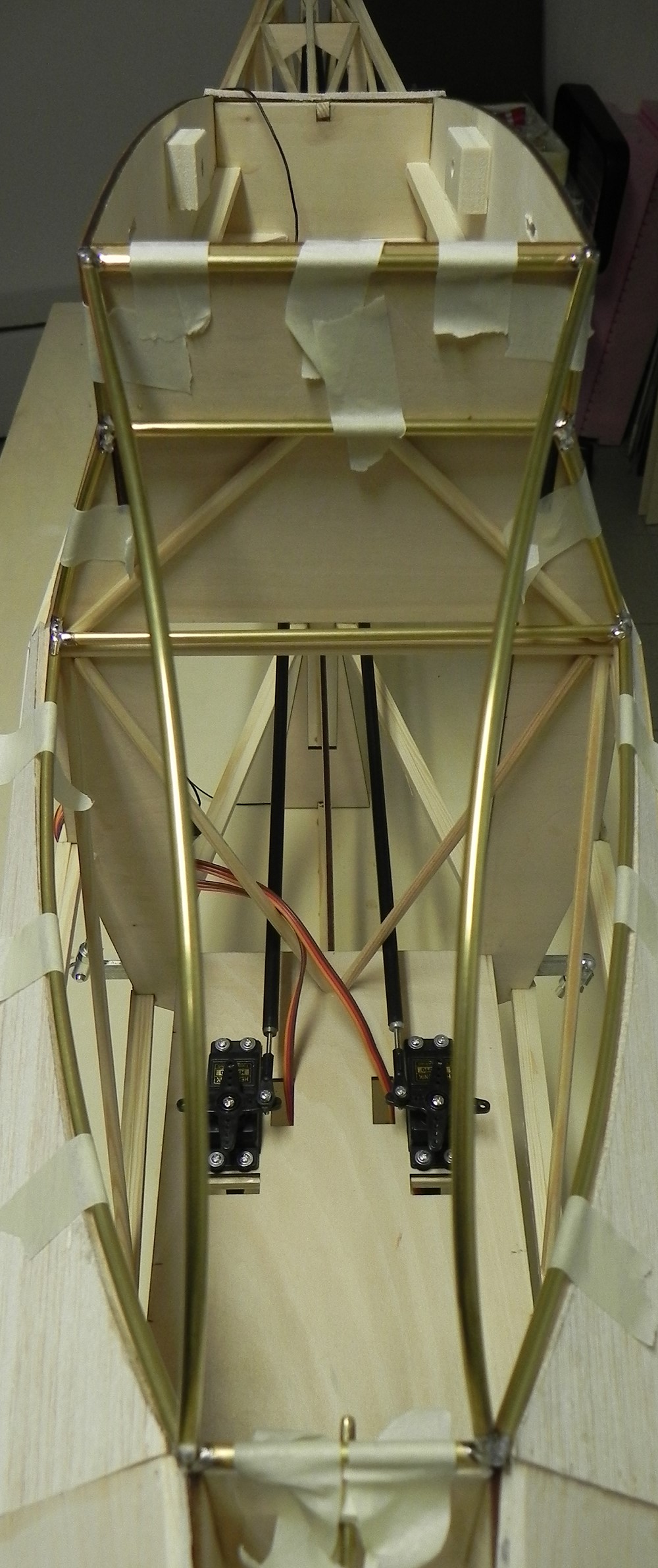

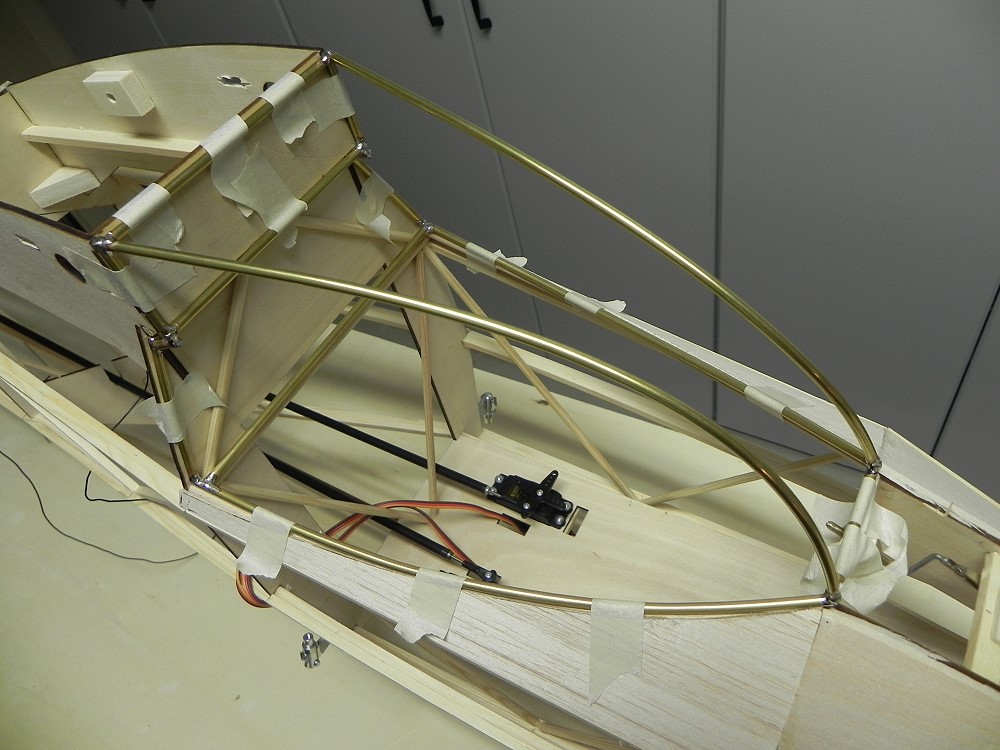

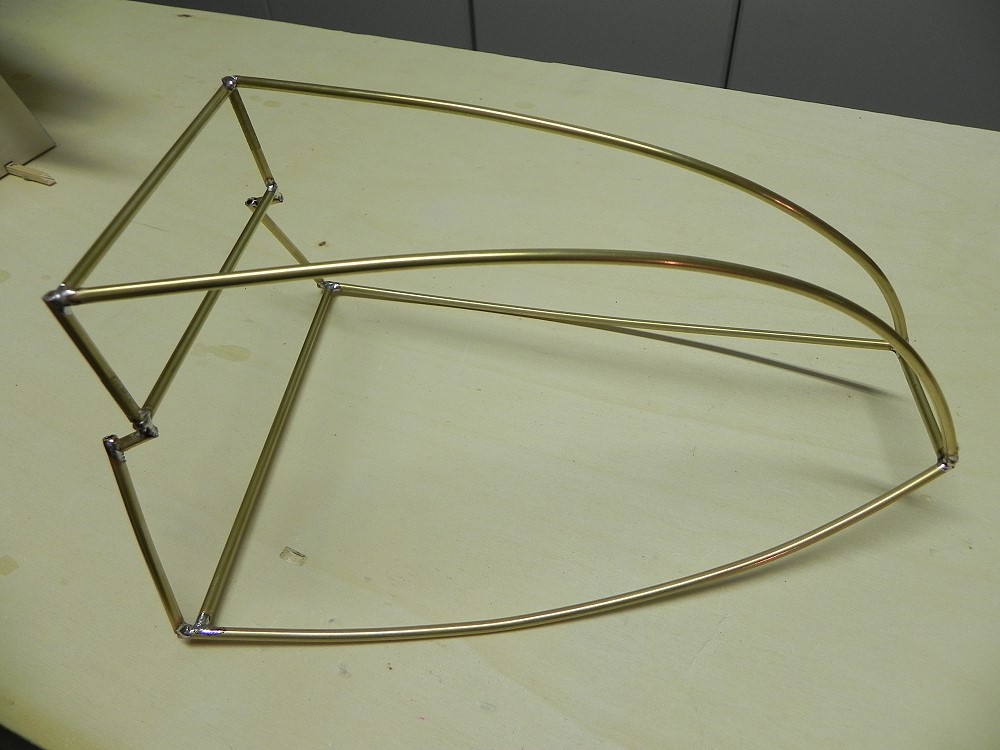

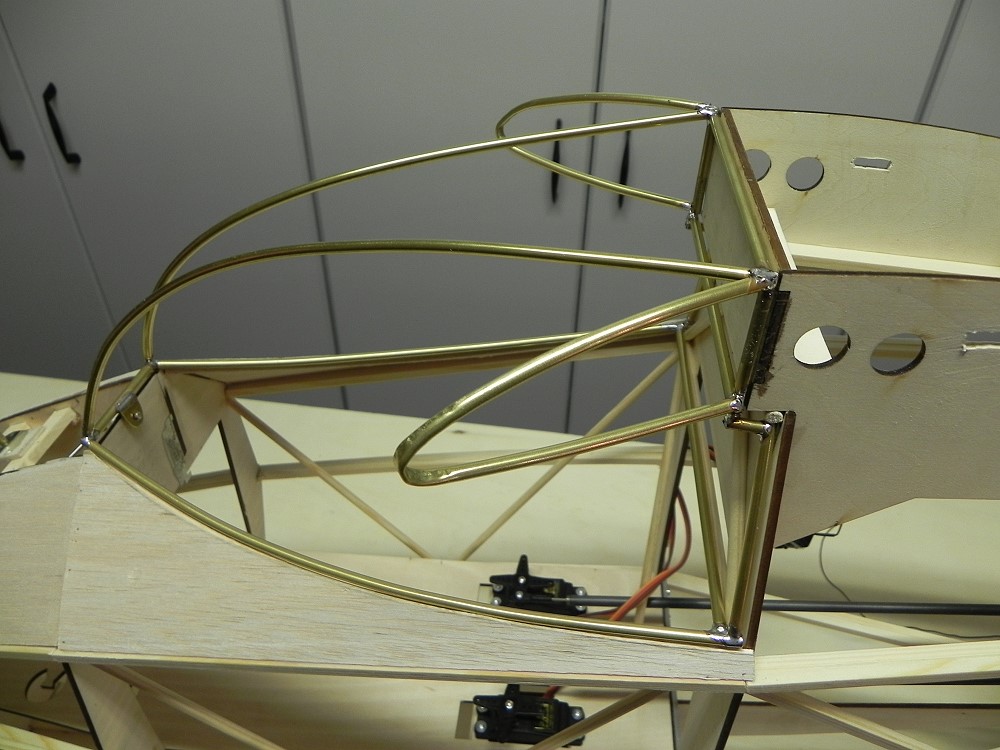

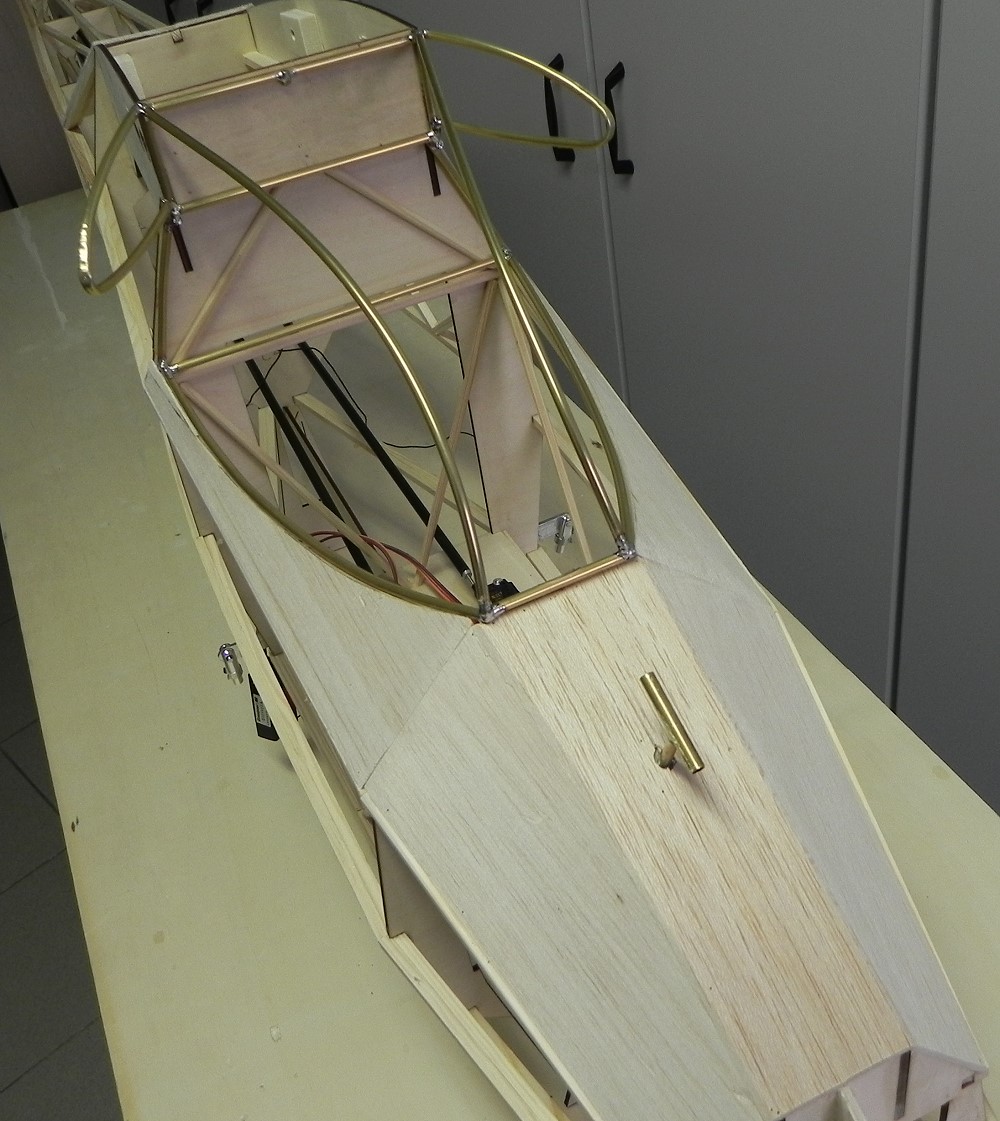

So sieht die Haube/der Rahmen fertig aus. |
|
Ich weiß jetzt nicht, ob die Bögen scale sind. Aber
in etwa wird es schon stimmern. |
|

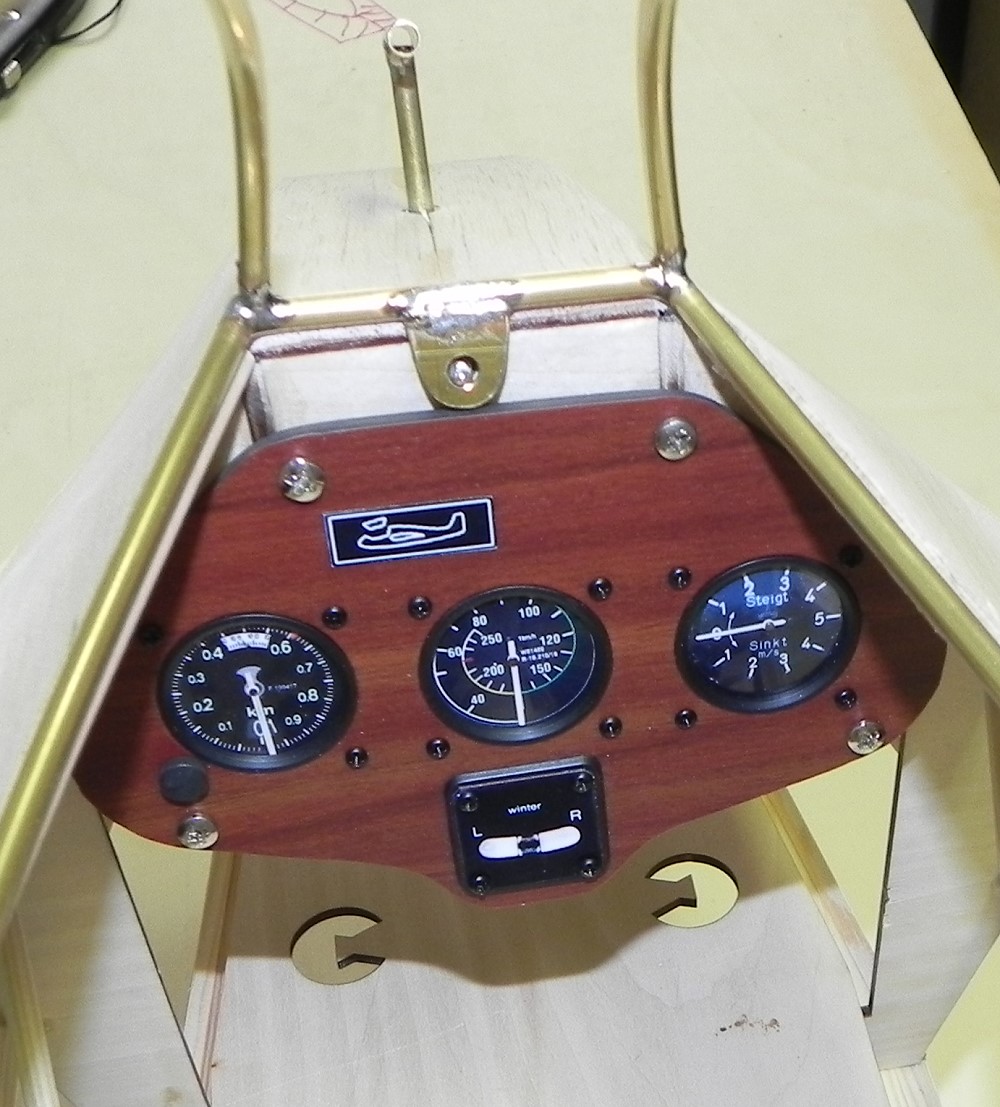

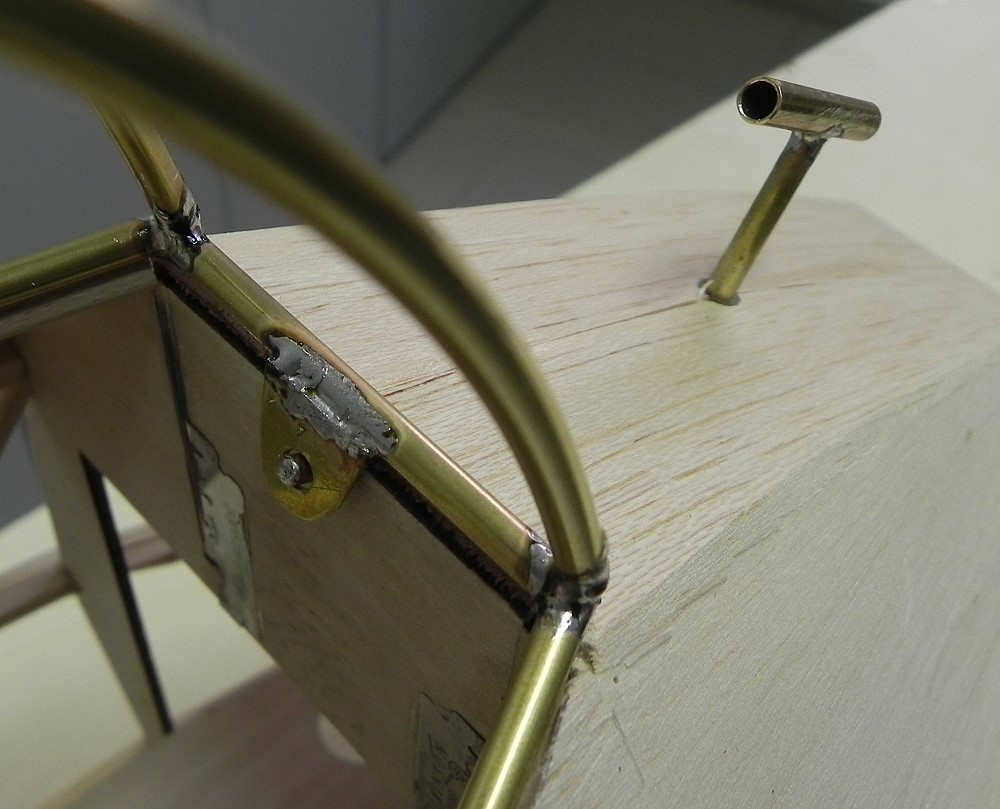

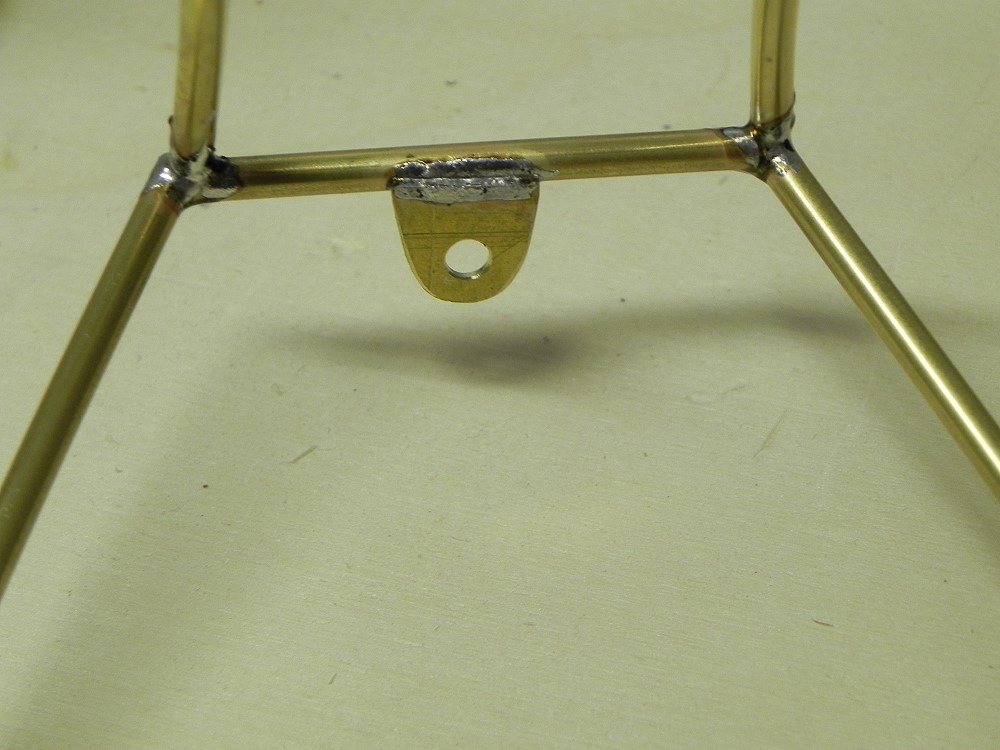

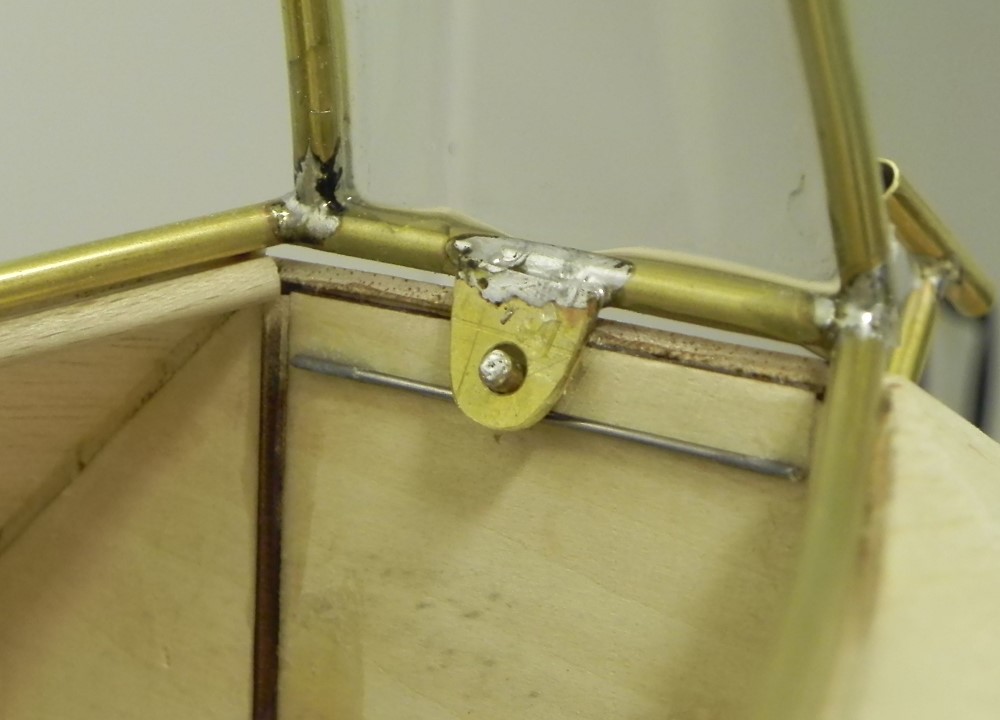

Durch diese Lasche geht der Arretierungsstift. |
|

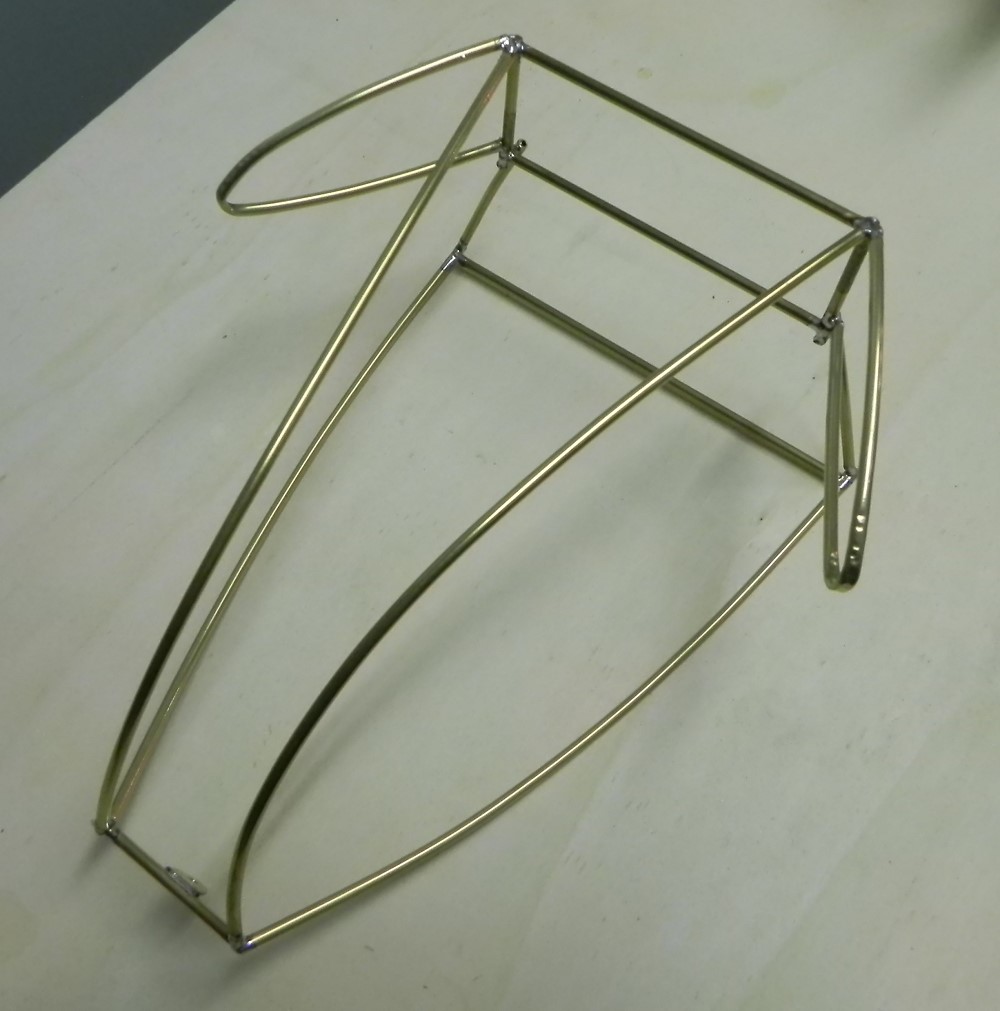

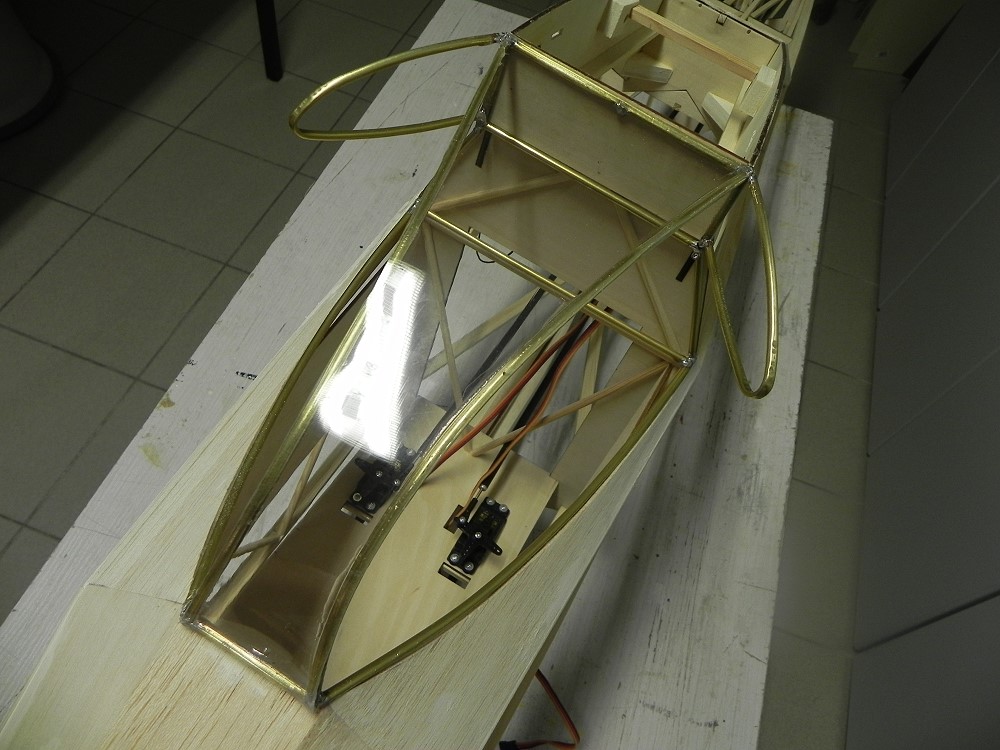

Jetzt sind die Ohren dran, die in die Flügel
hineinragen. |
|
|
|
|
|
|
|
|
|
|
|
Damit die Skeptiker Ruhe geben: hier probiere ich
eine Feder aus, die den Verriegelungsbolzen im geschlossenen Zustand
arretiert. |
|

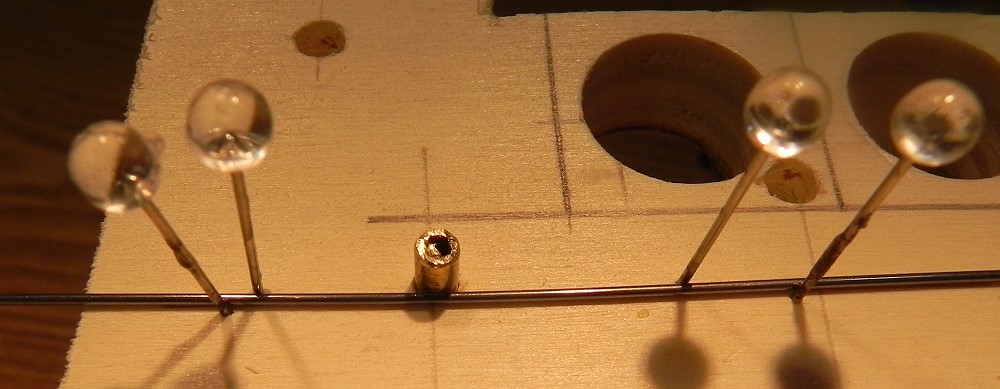

Ich habe Drähte mit 0,8mm, 1,0mm und 1,2mm

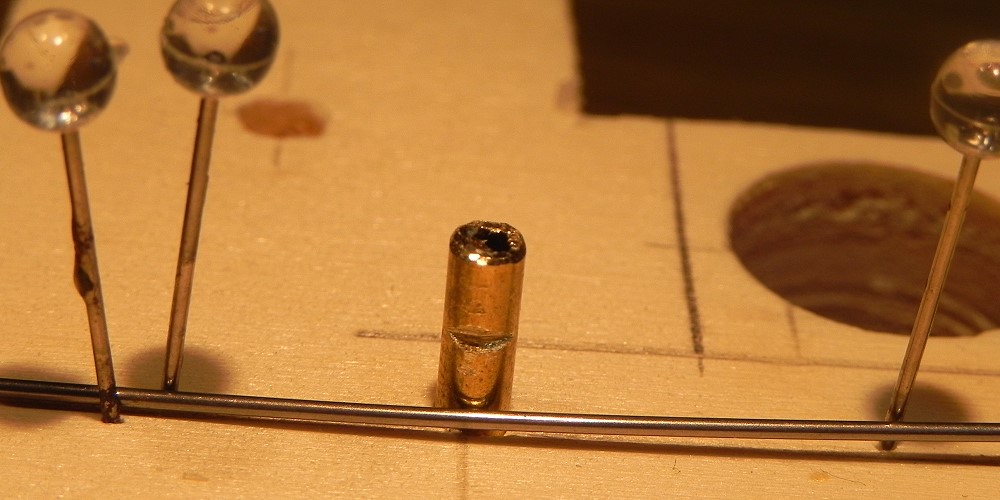

Durchmesser probiert. Die Kerbe rastet in den Draht ein. |
|
Der 1mm-Draht ist es dann geworden.

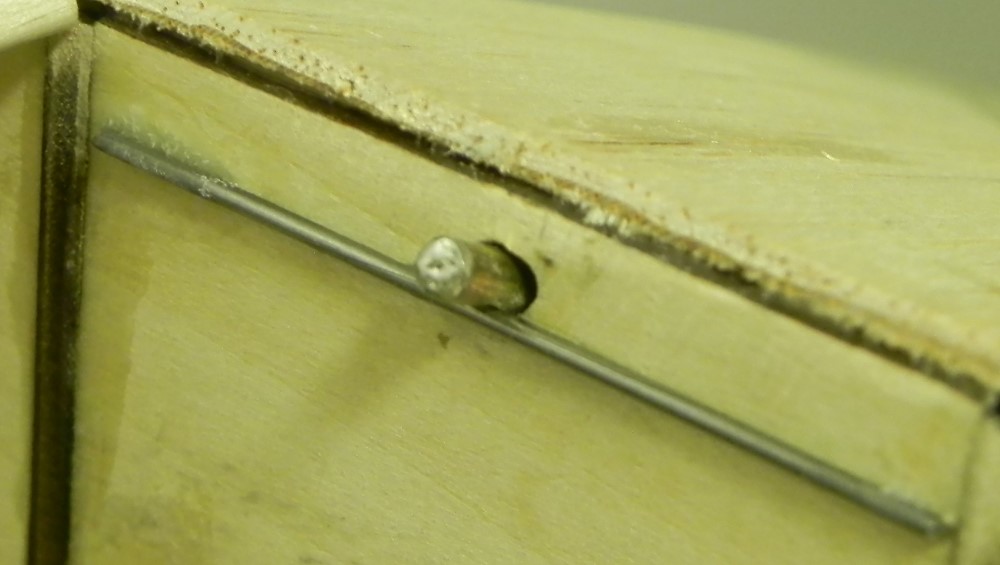

Offen, |
|

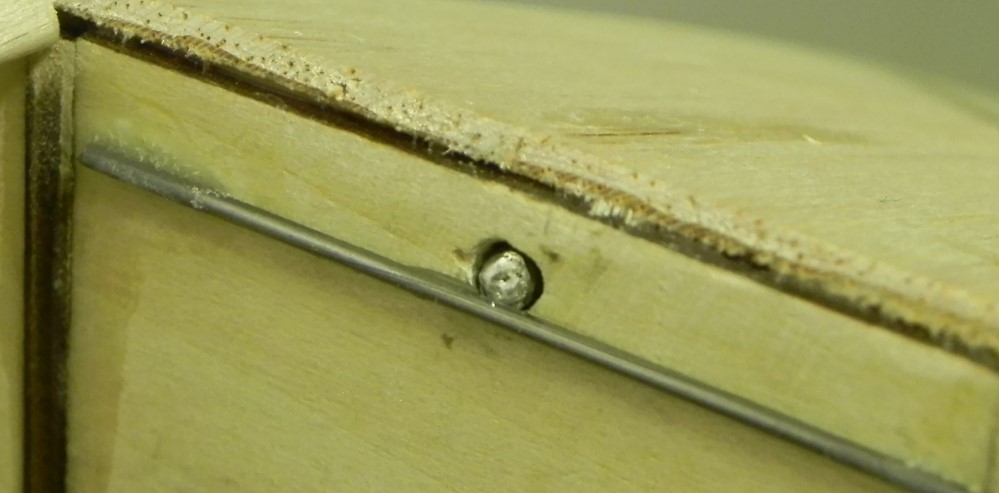

geschlossen. Die Drahtenden
werden noch mit Harz fixiert. |
|
|
|

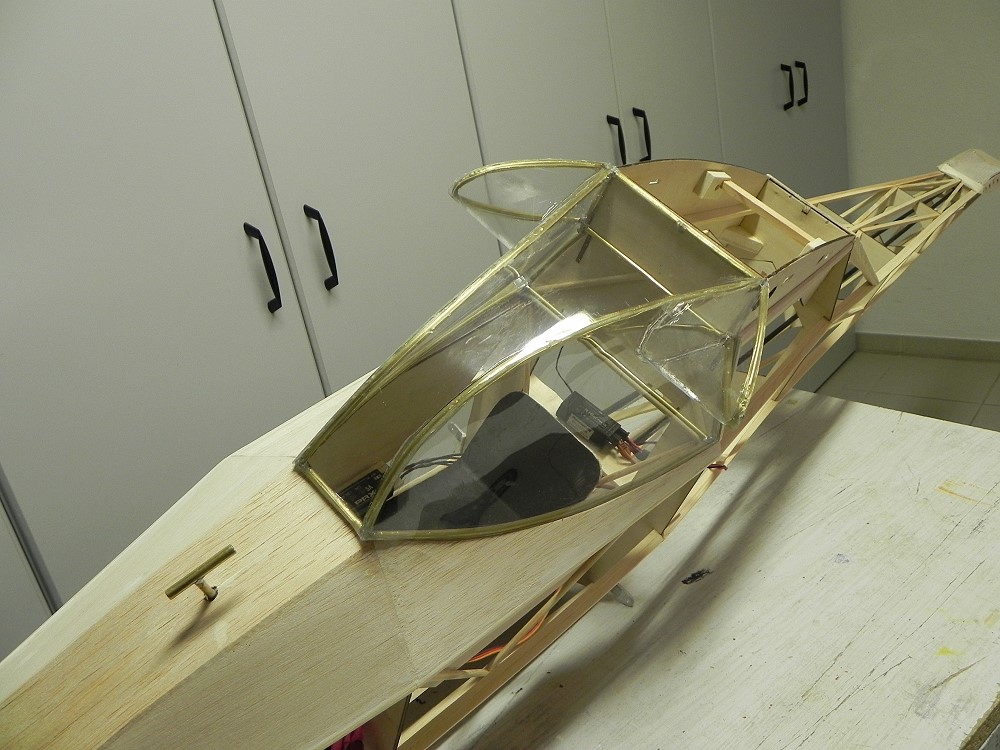

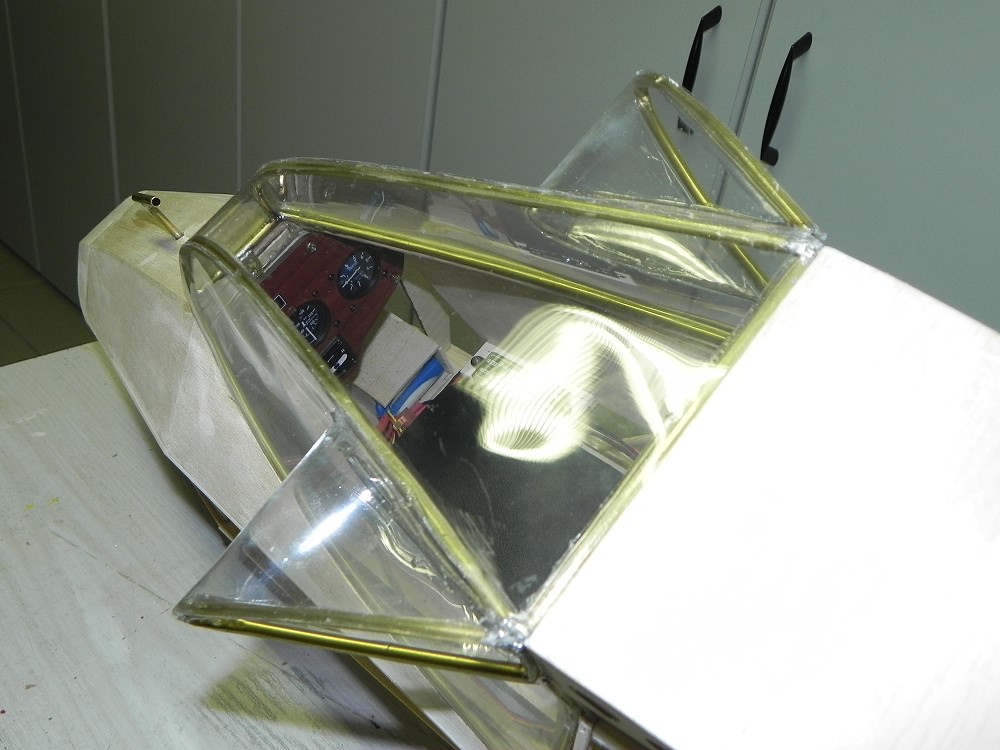

Kabinenhaube: 0,8mm
Kunststoff aus dem Baumarkt, könnte Macrolon o. ä. sein. |
|

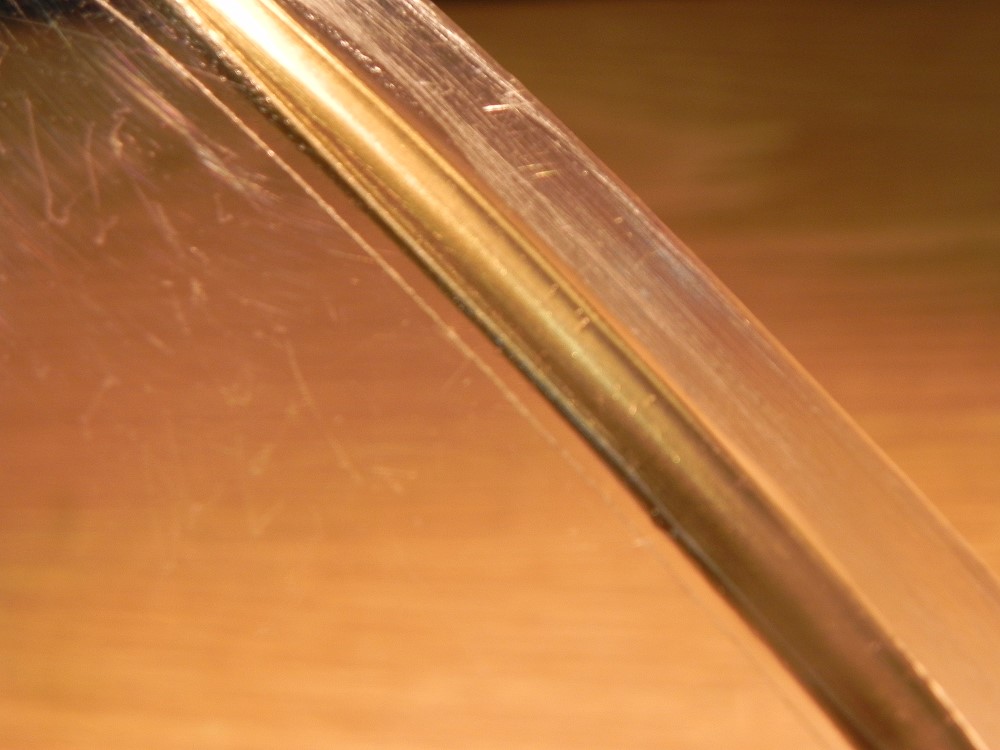

Kontur des Rahmens außen mit Filzstift anzeichnen,
... |
|

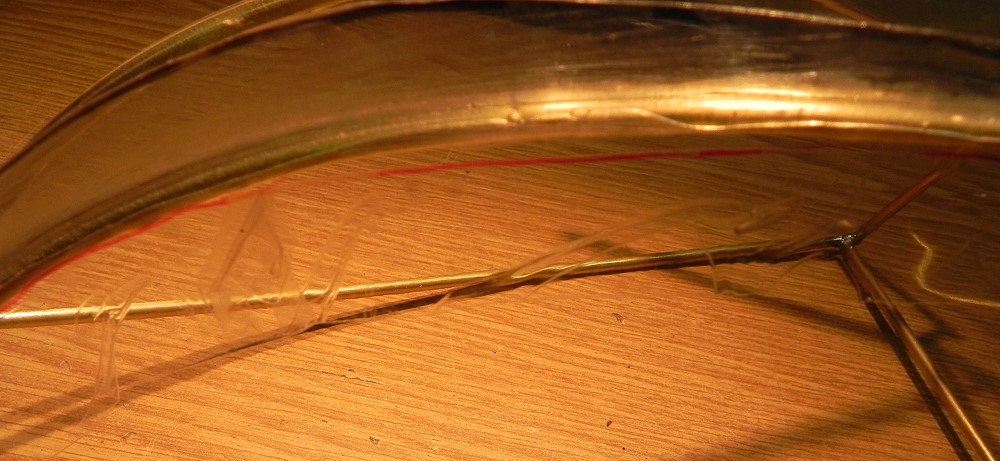

... innen Tesafilm entlang des Striches kleben,
damit kein Kleber in die Scheibe reinlaufen kann und dann den Kunststoff
mit Schmirgelpapier anrauen. |
|

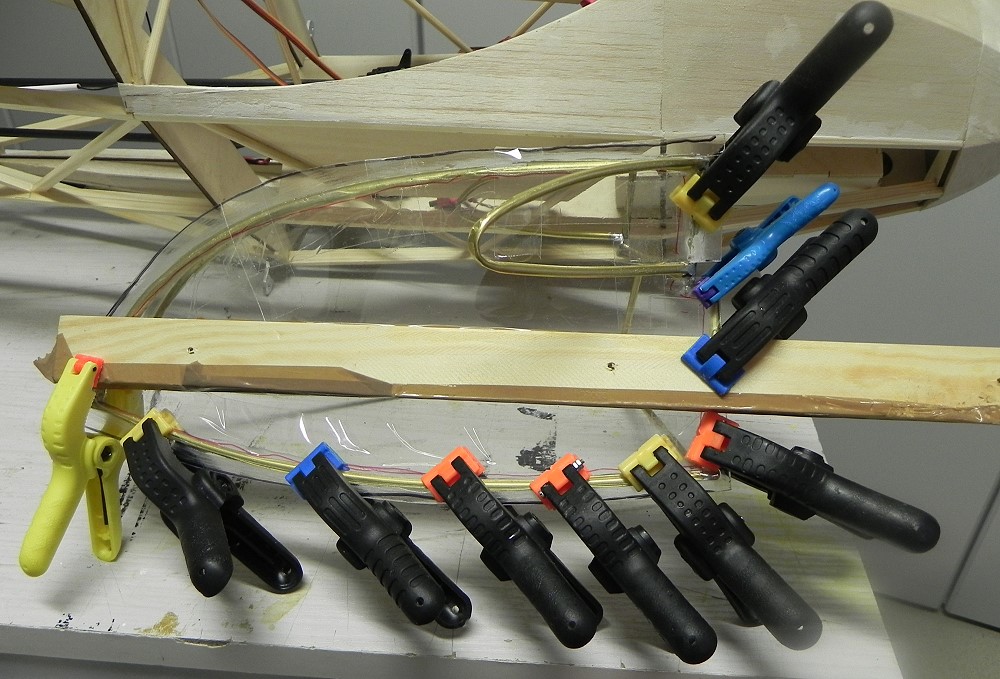

Kleben mit 24-Std.-UHU-plus. |
|
Die Ohren sind auch mit KSt. überzogen. |
|
|
