| Hörz Hauptuhr DC II Funkuhr zur Steuerung einer Turmuhr mit div. Programmen für Glockenschläge |
||
| Video HIER |
zum Vergrößern auf die Bilder klicken |
Fa. Hörz, Ulm |
 |

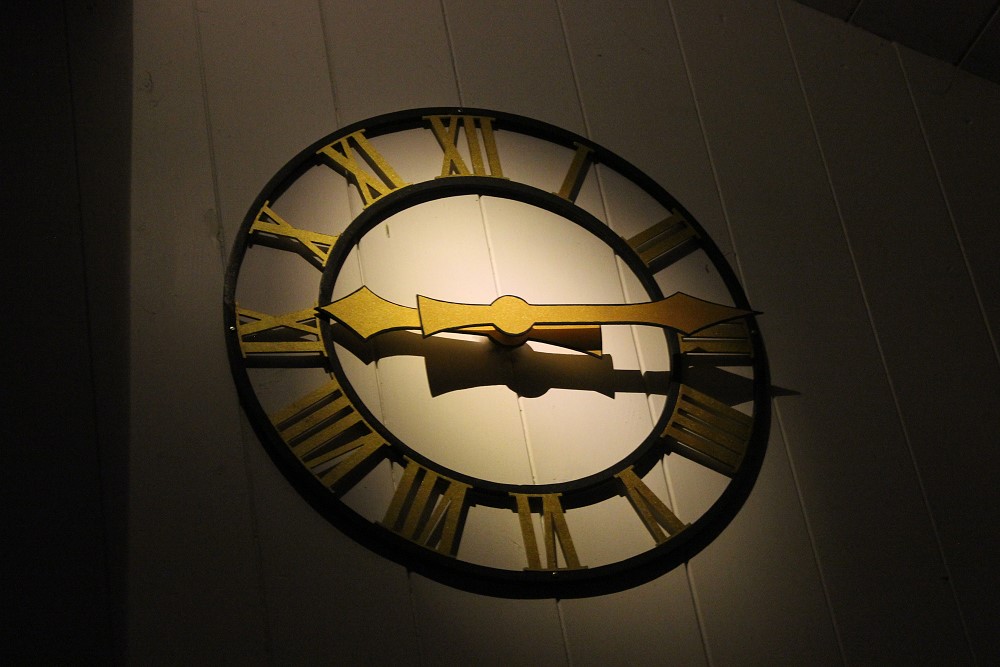

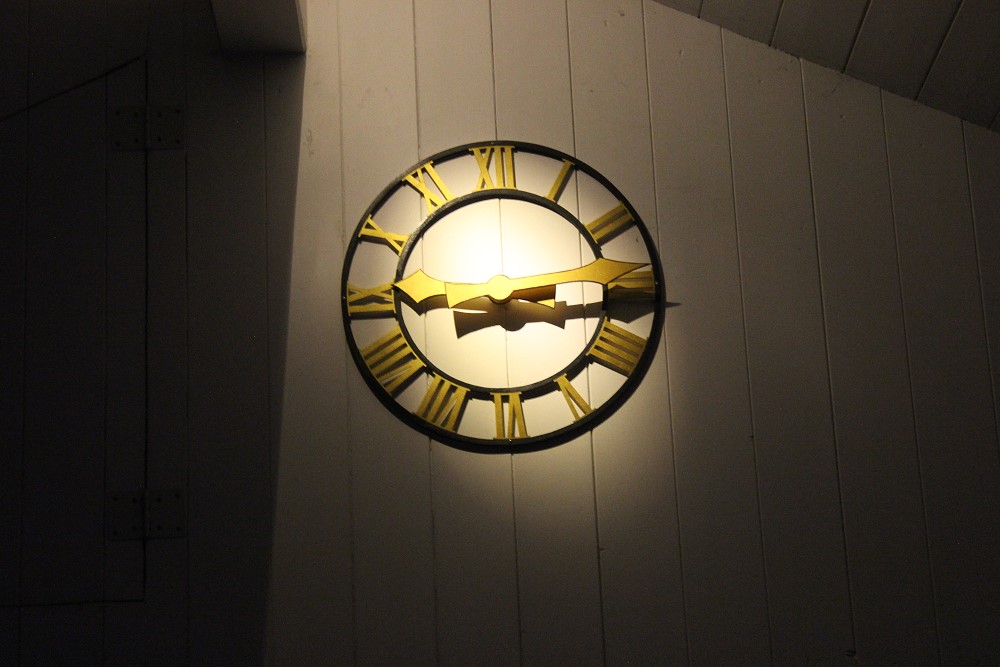

Beleuchtung mit 1 weißen LED. und Zeitschaltuhr. | |
 |
||
 |
||
 |
Die Zeiger haben eine dunkelgraue Umrandung bekommen. | |
 |
So heben sie sich besser vom Zifferblatt ab. | |
 |
Die neue Variante ist montiert. | |
 |

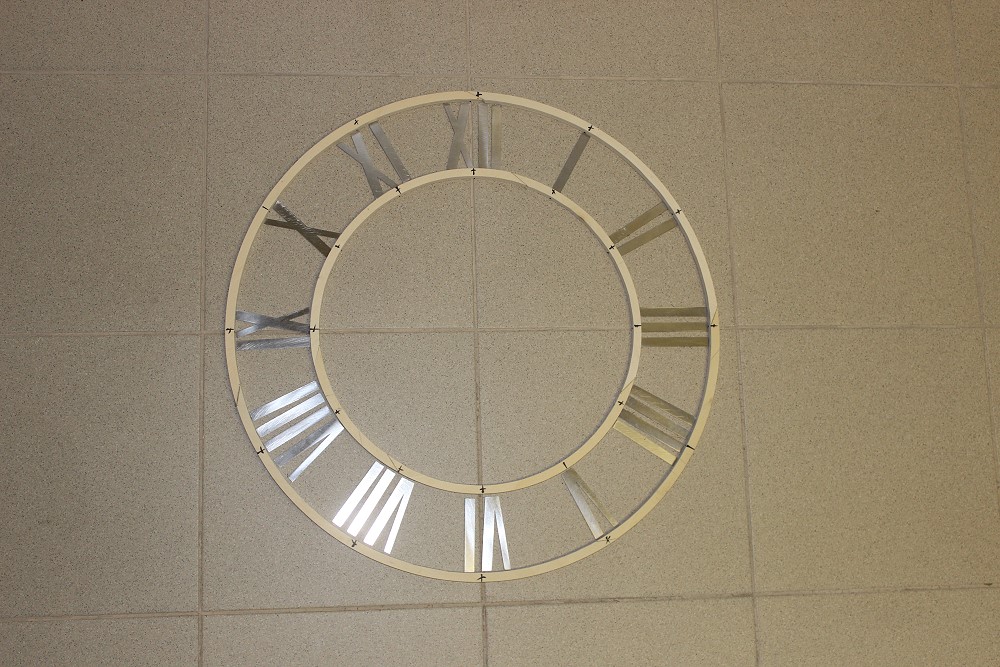

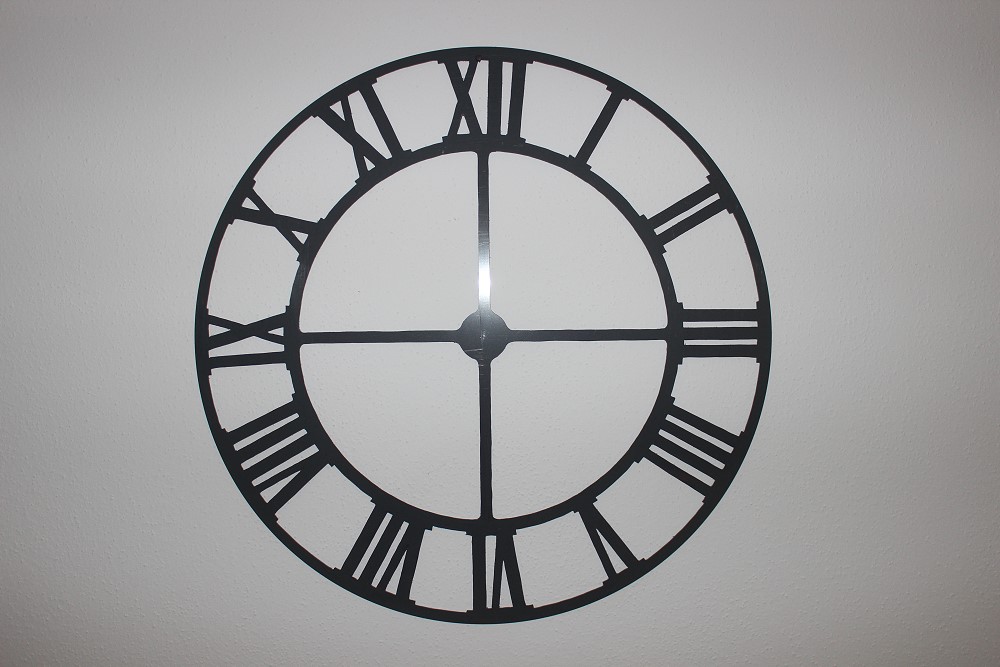

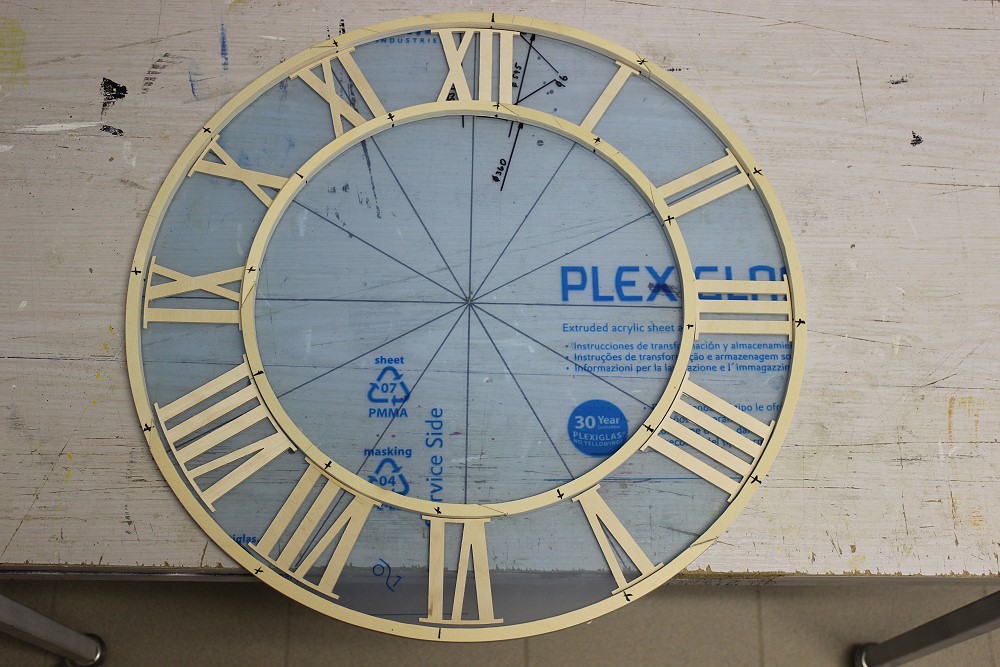

Eine andere Variante mit aus Buchen-SpH gefrästen Ziffern. | |
 |
Die passenden VA-Stahl-Zeiger. | |
 |
Die Ringe außen und innen sind noch aus Holz, werden aber auch in VA-Stahl gemacht. | |
 |
||
 |

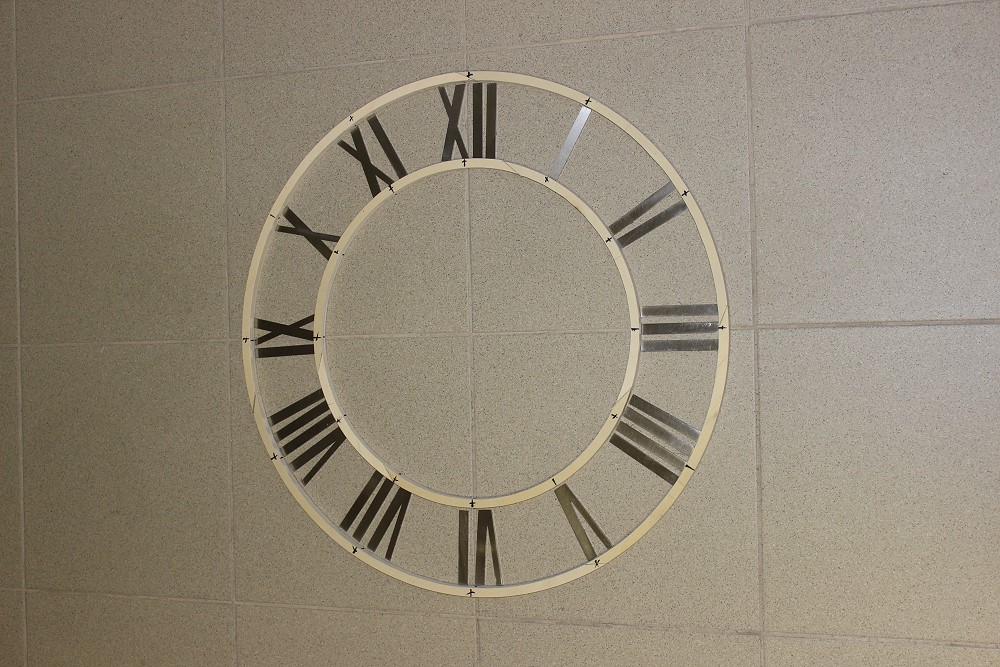

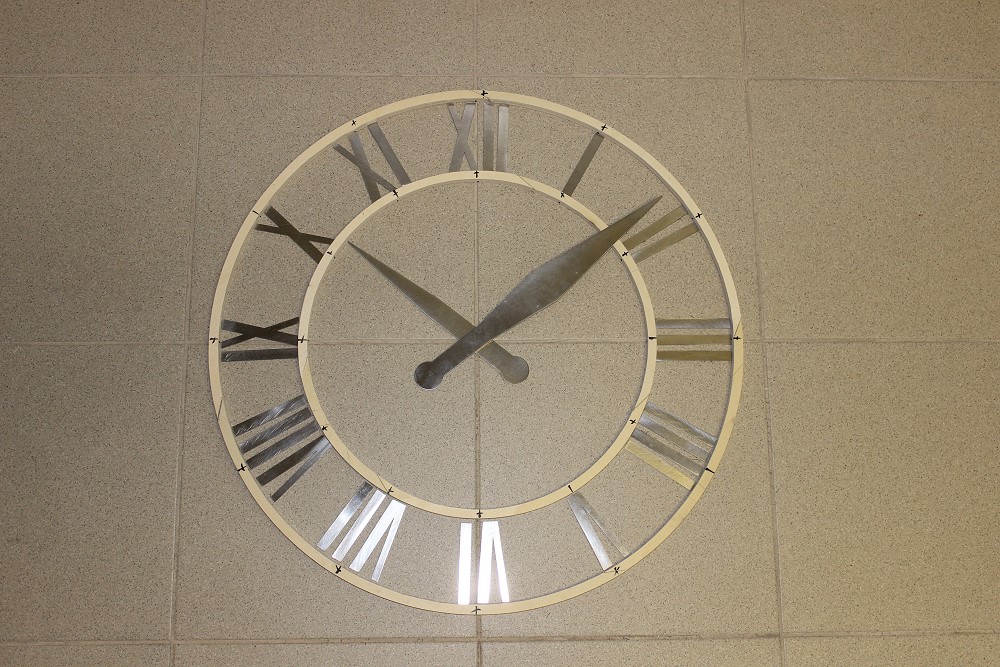

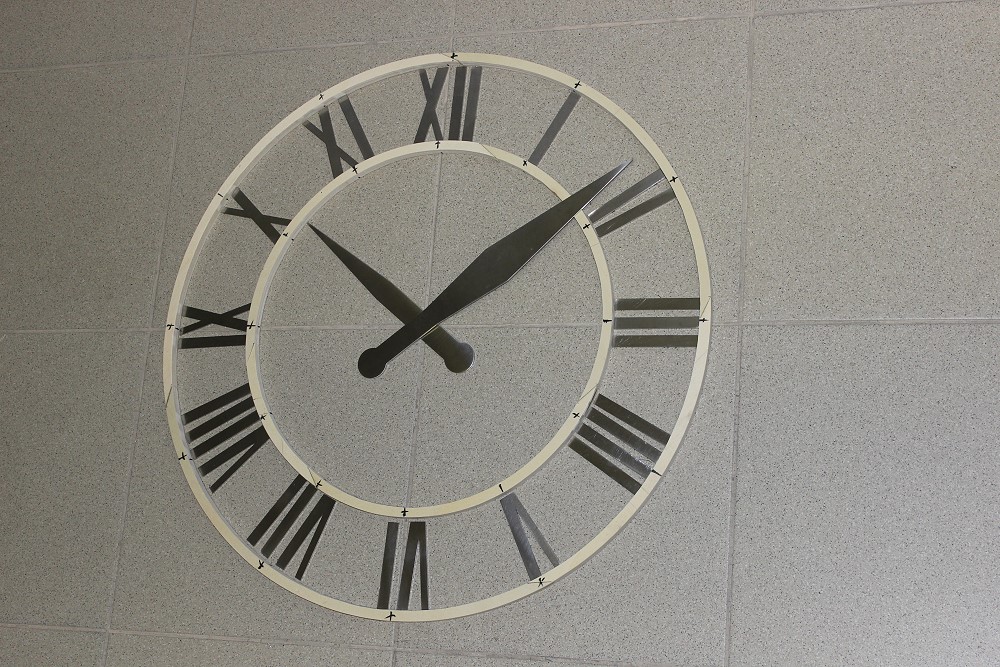

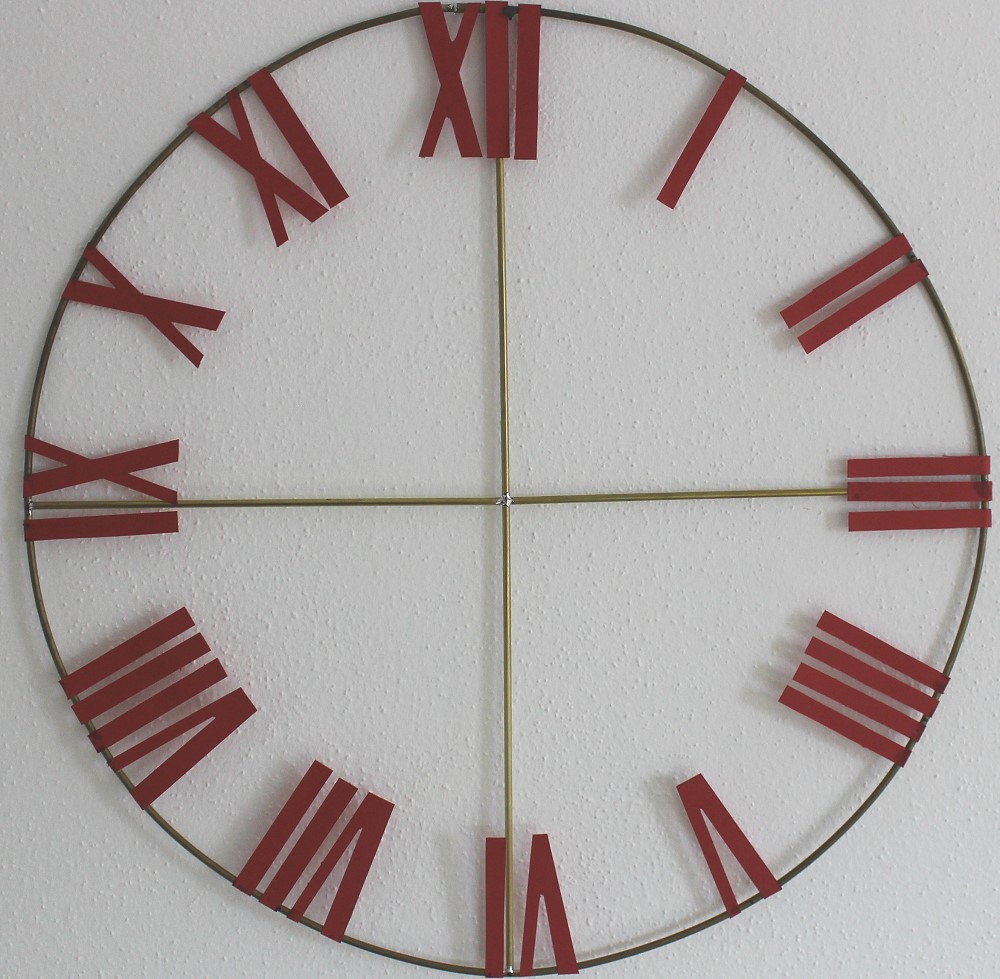

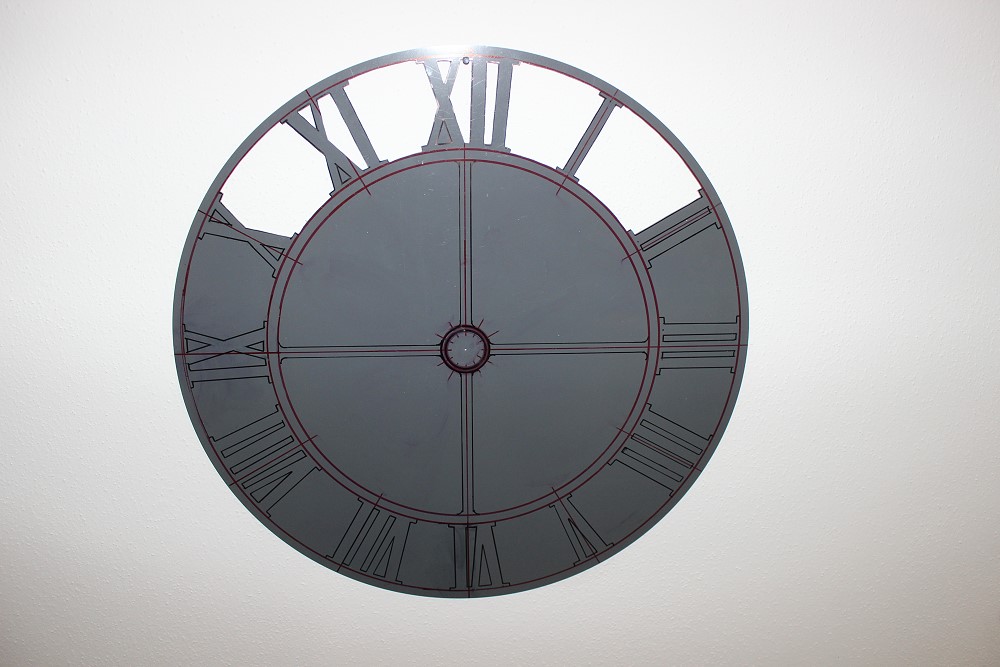

Eine weitere Variante mit VA-Stahl-Ziffern. | |
 |

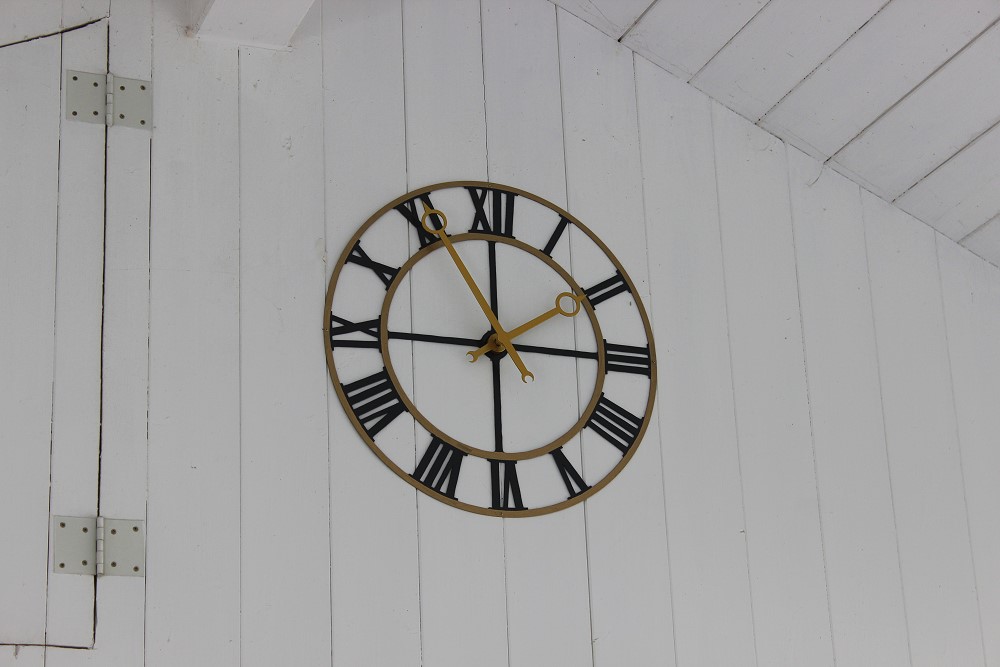

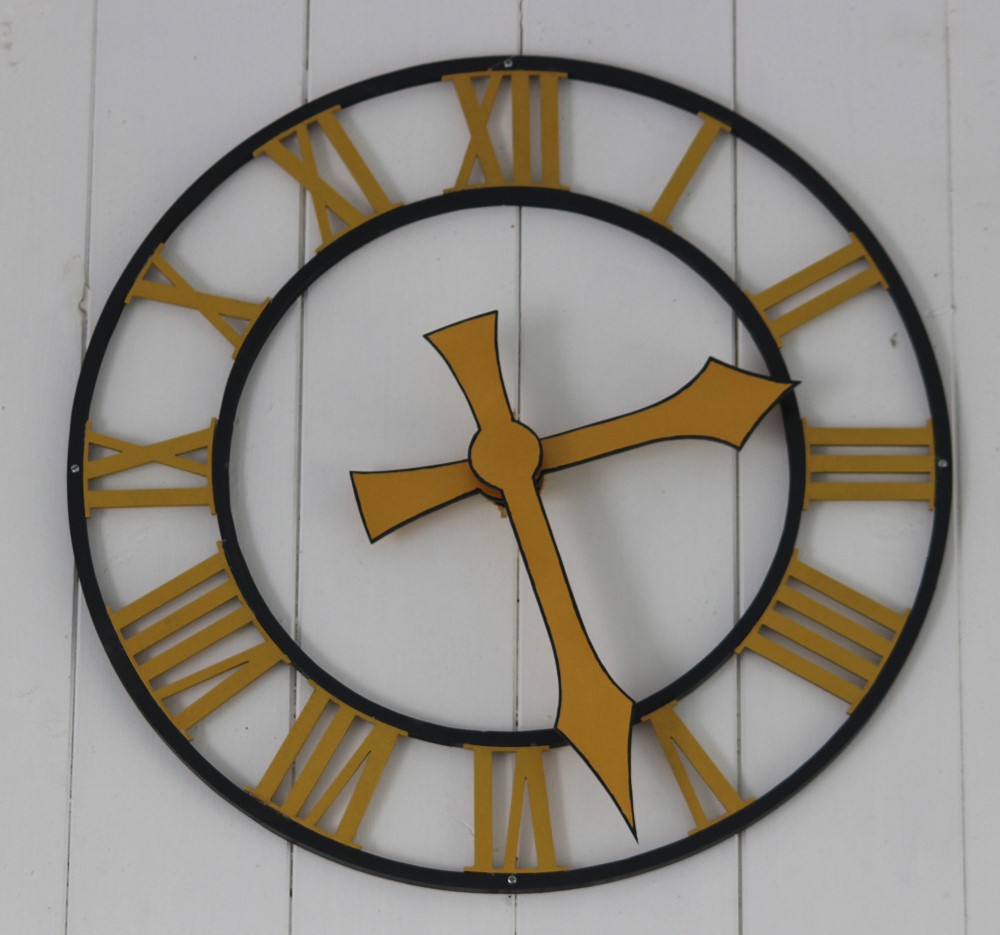

Hier mal neue Zeiger - Lancette.
Die sehen besser aus als die schmalen Breguet-Zeiger. Zeiger mit Balttgold-Spray lackiert. |
|
 |
||
 |
Zeiger noch nicht lackiert. | |
 |

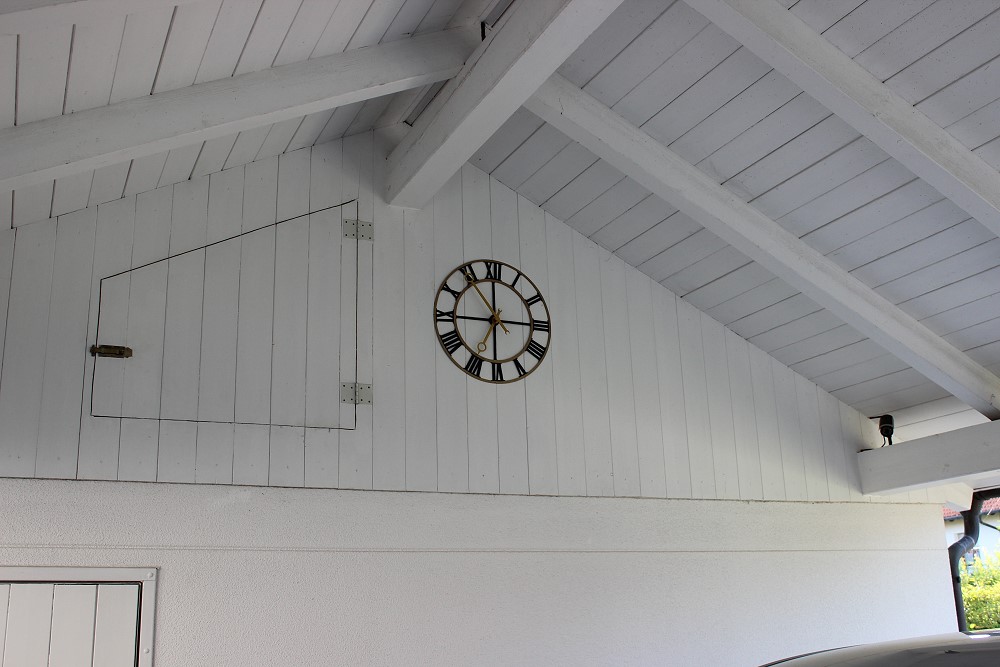

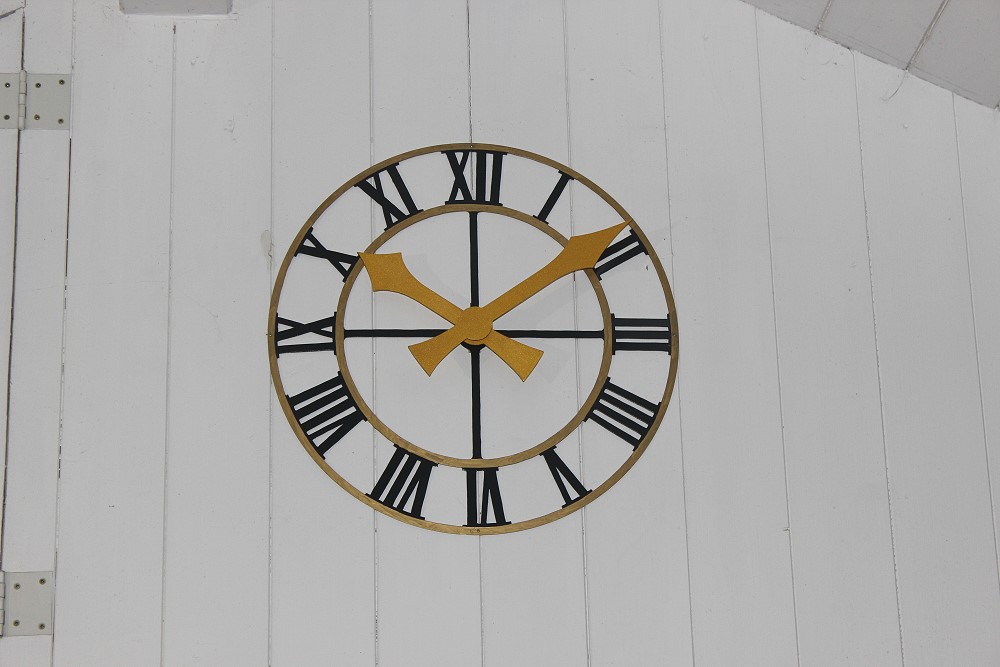

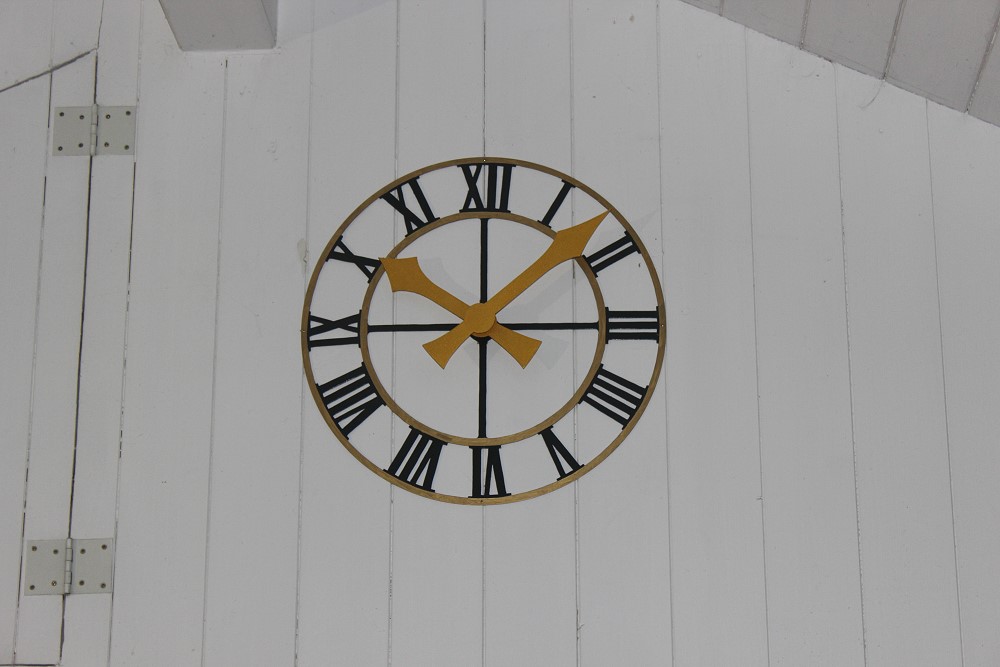

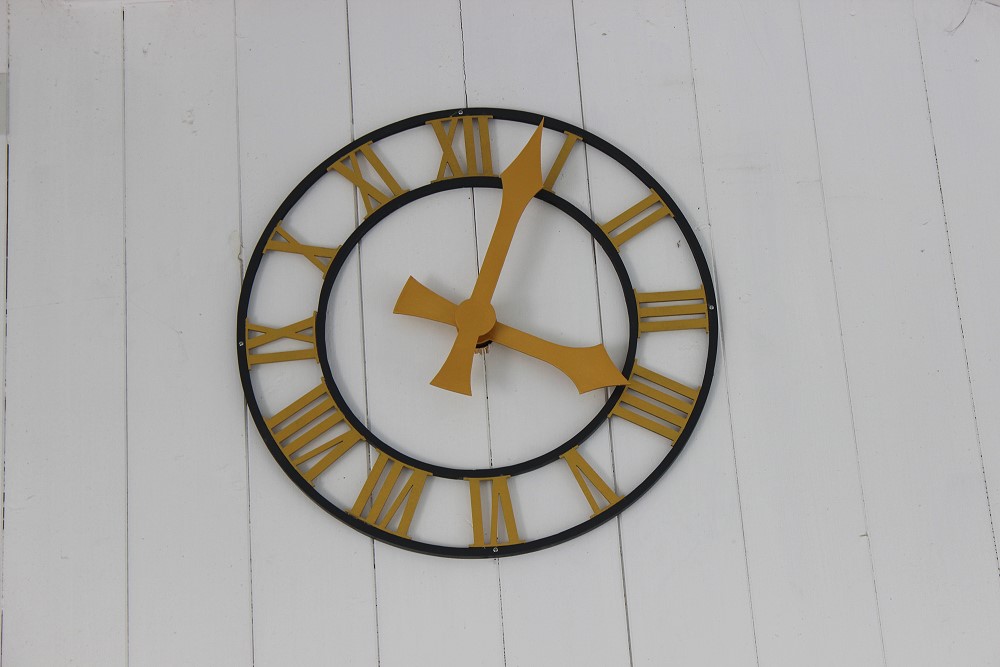

Uhr im Carport montiert. | |
 |
||
 |
||
 |

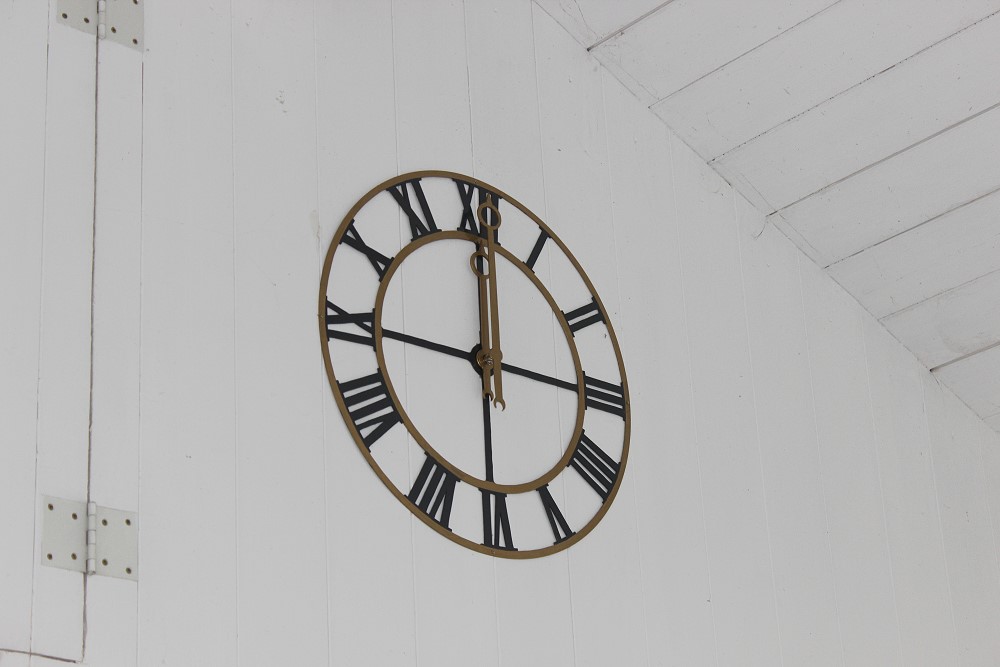

Zifferblatt und Zeiger montiert. | |
 |
Zifferblatt
|
|
 |

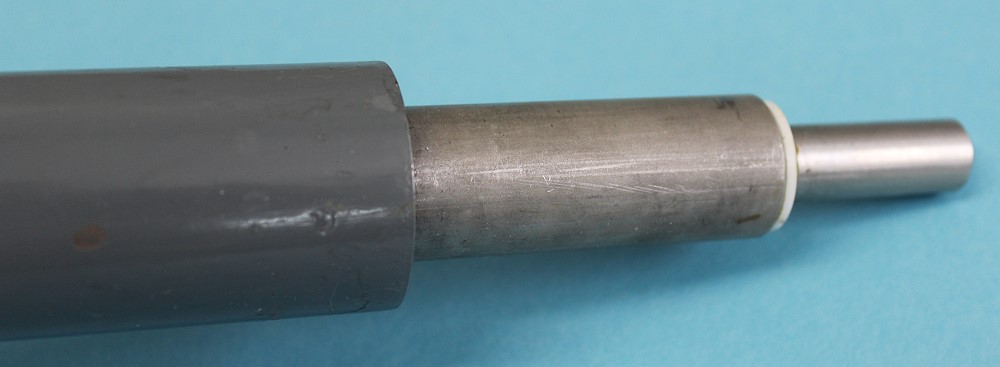

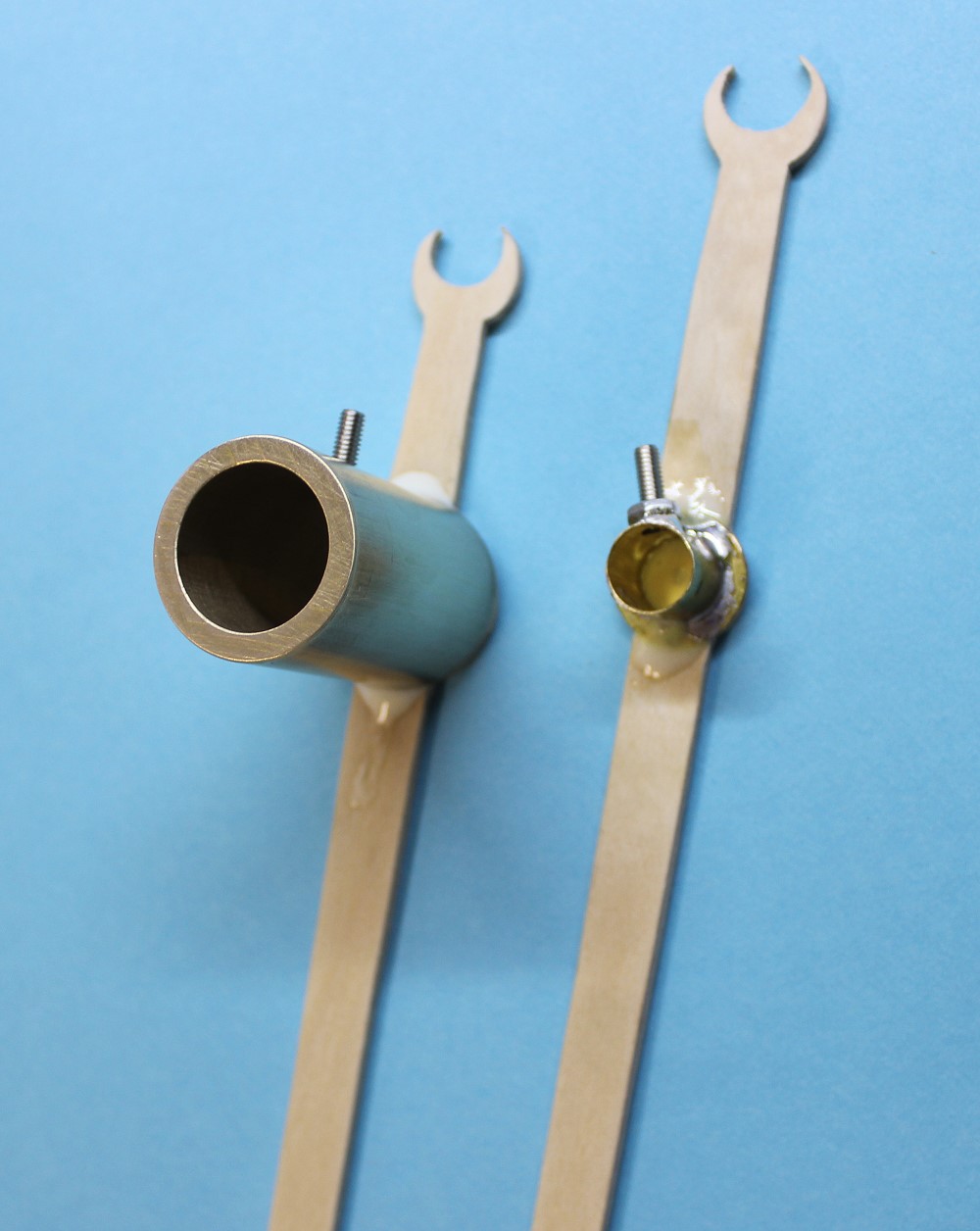

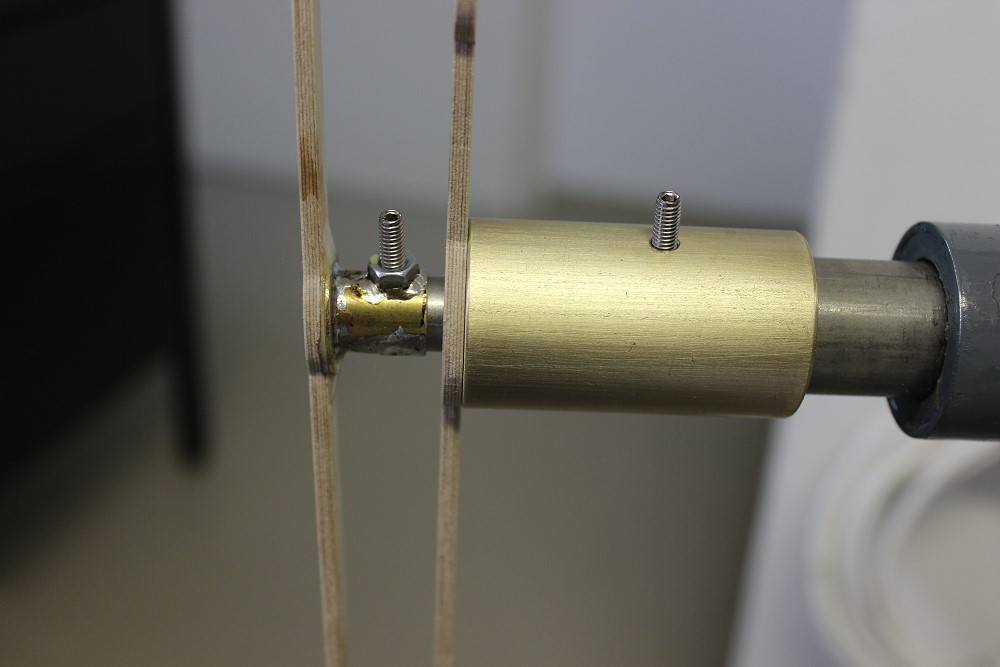

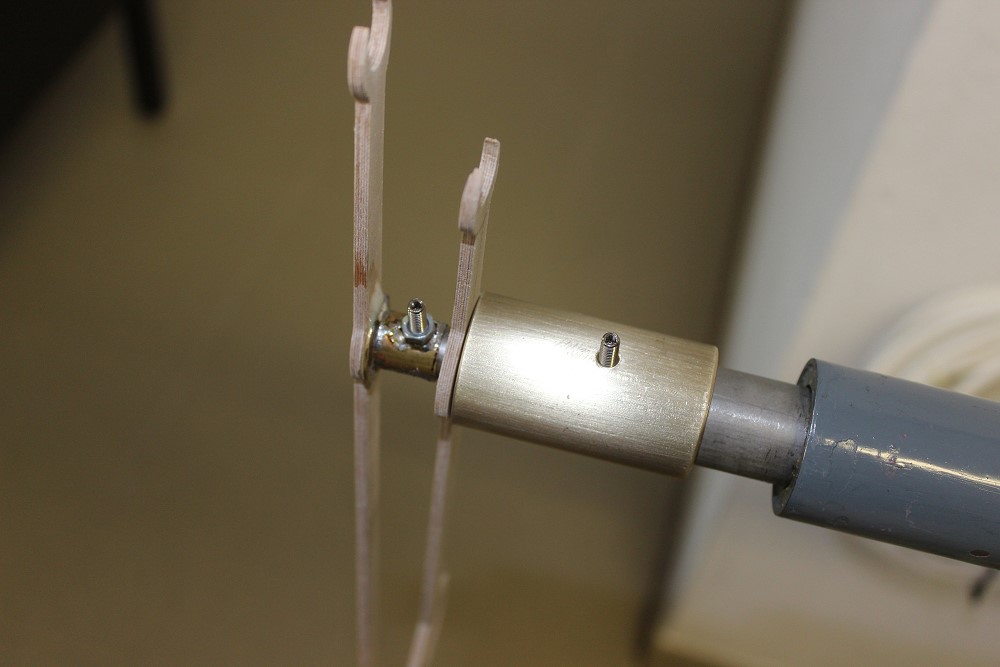

Das Rohr für den Stundenzeiger habe ich 50mm lang gelassen. | |
 |
Somit kann man den Stundenzeiger weit nach außen schieben - die Minutenachse steht weit heraus. | |
 |
Damit sind die Zeiger schon dicht hintereinander. | |
 |
Also habe ich ein dickwandiges Rohr genommen, 4mm
Wandstärke. Dummerweise hat es einen Innendurchmesser von 21,9mm! Also zum örtlichen Mechaniker und auf 22,1mm aufdrehen lassen. Durch die große Wanddicke spare ich mir eine aufgelötete M4-Mutter. Ich kann das M4-Gewinde direkt in die Wand drehen. |
|
 |
Leider gibt es kein dünnwandiges Rohr mit 22mm Innendurchmesser. | |
 |
Für den Stundenzeiger braucht man ein Rohr mit 22mm Innendurchmesser (Welle hat 22mm Durchmesser). | |
 |

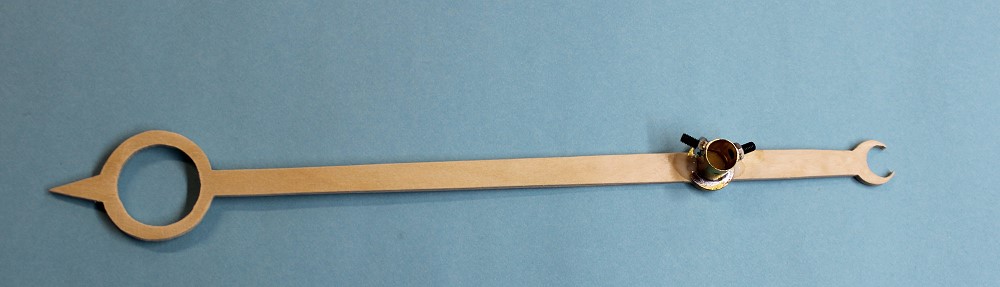

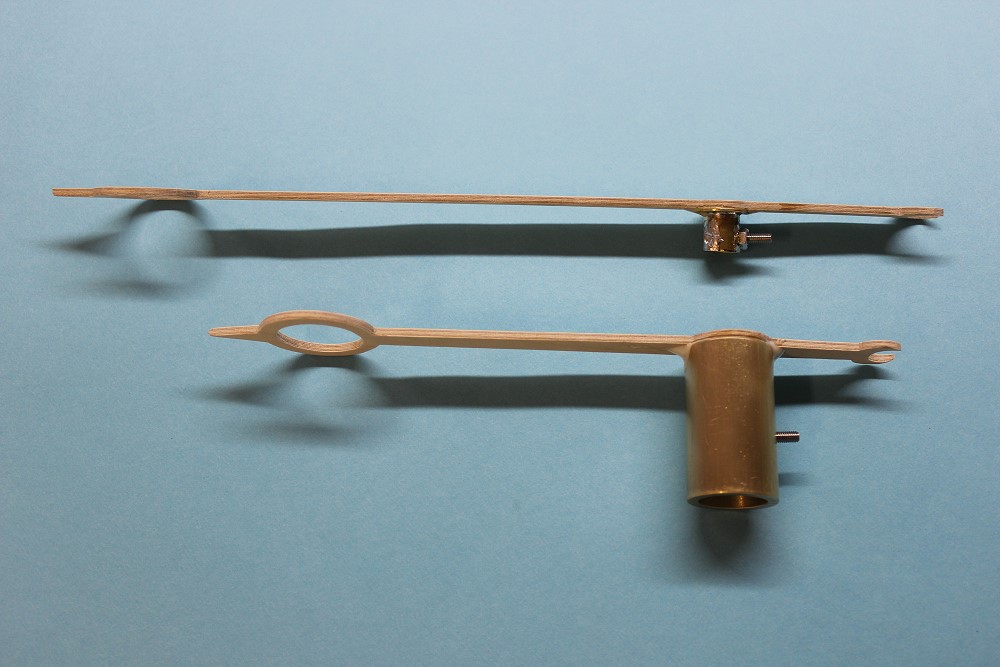

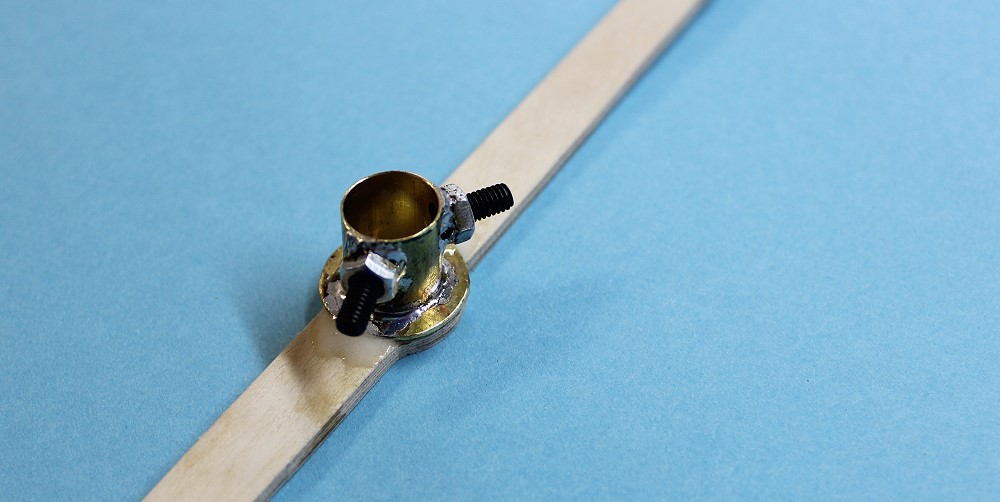

Minutenzeiger mit Flansch aus einem Stück Messingrohr mit 12mm Innendurchmesser. | |
 |
2 M4-Muttern sind aufgelötet, darin M4-Madenschrauben. | |
 |
So wird der Zeiger auf der Minutenwelle montiert. | |
 |
Breguetzeiger geändert. | |
 |
Sie sind jetzt schlanker. | |
 |
||
 |

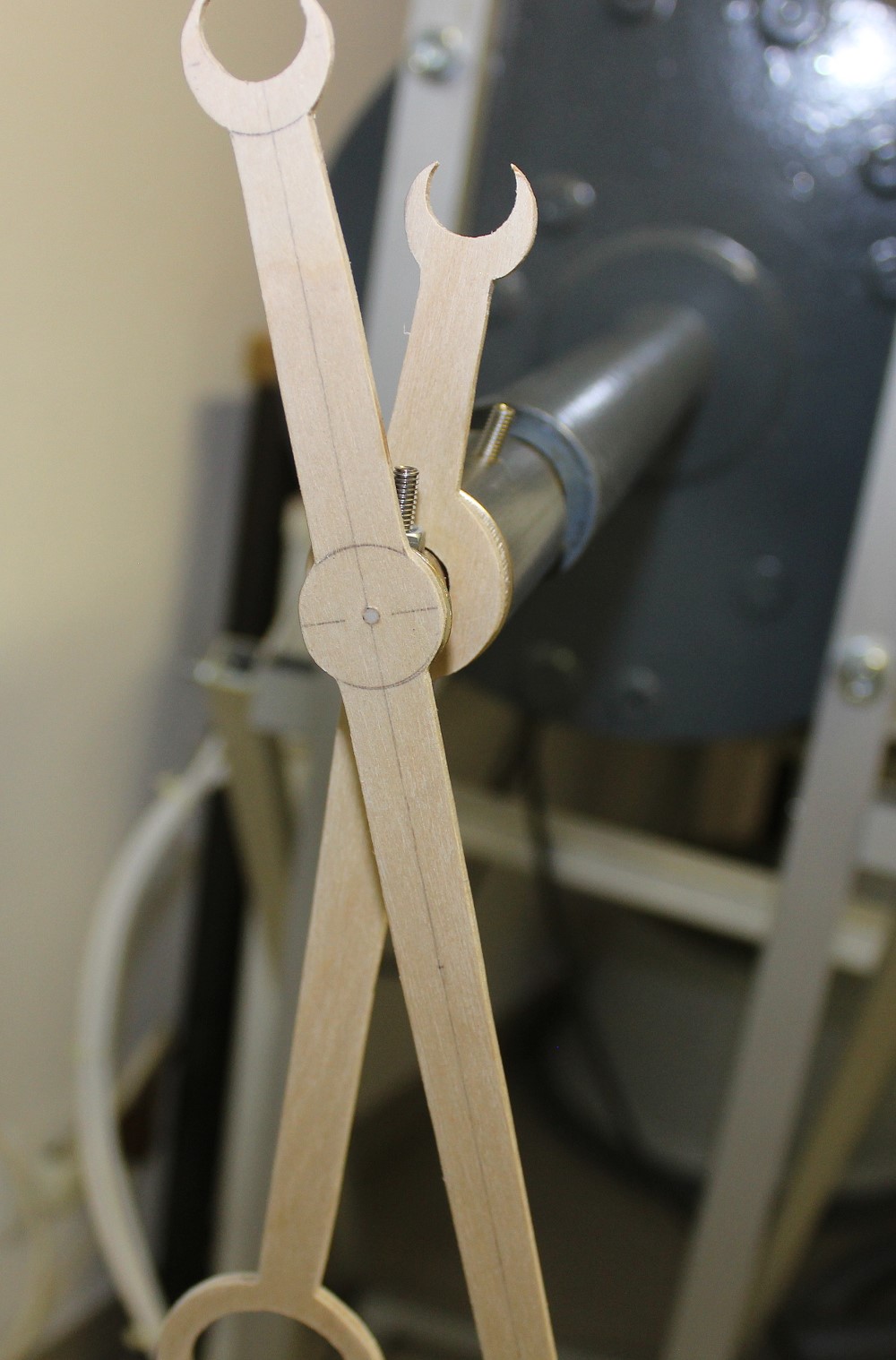

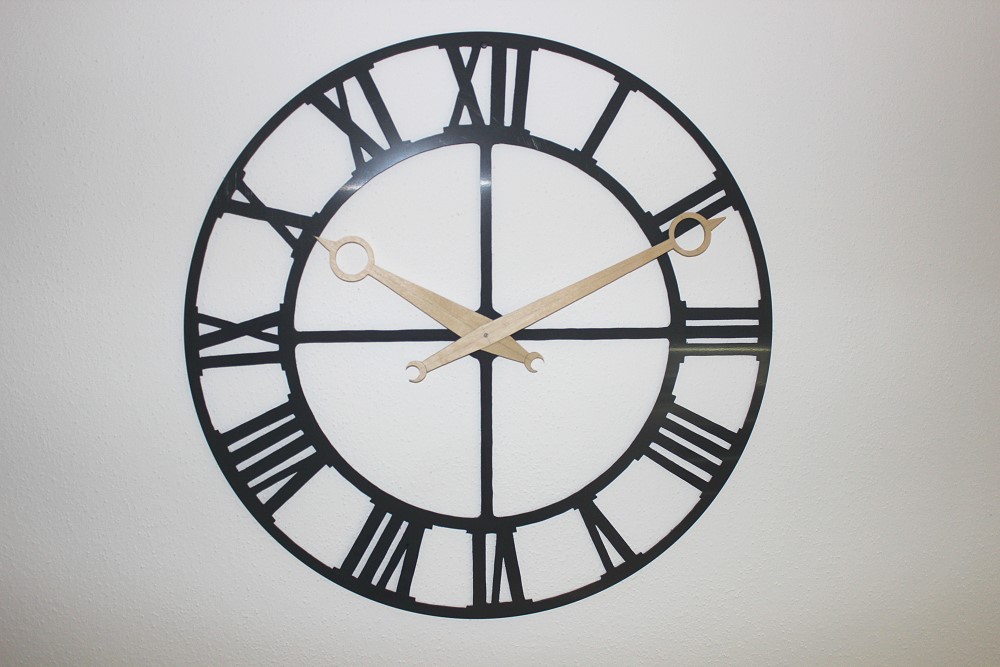

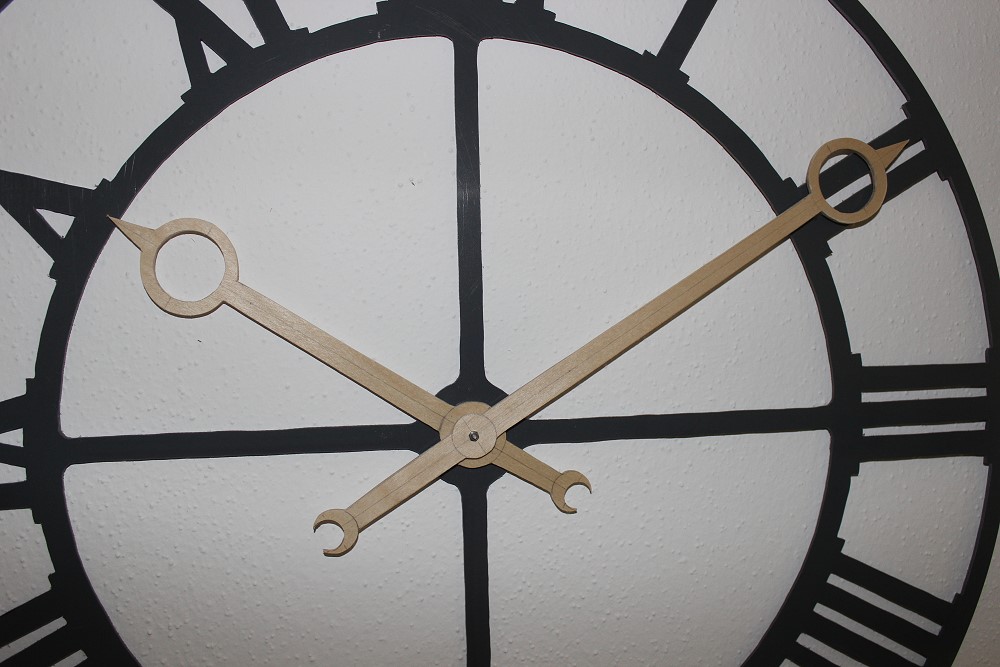

Minuten- und Stundenzeiger in Breguet-Manier. | |
 |

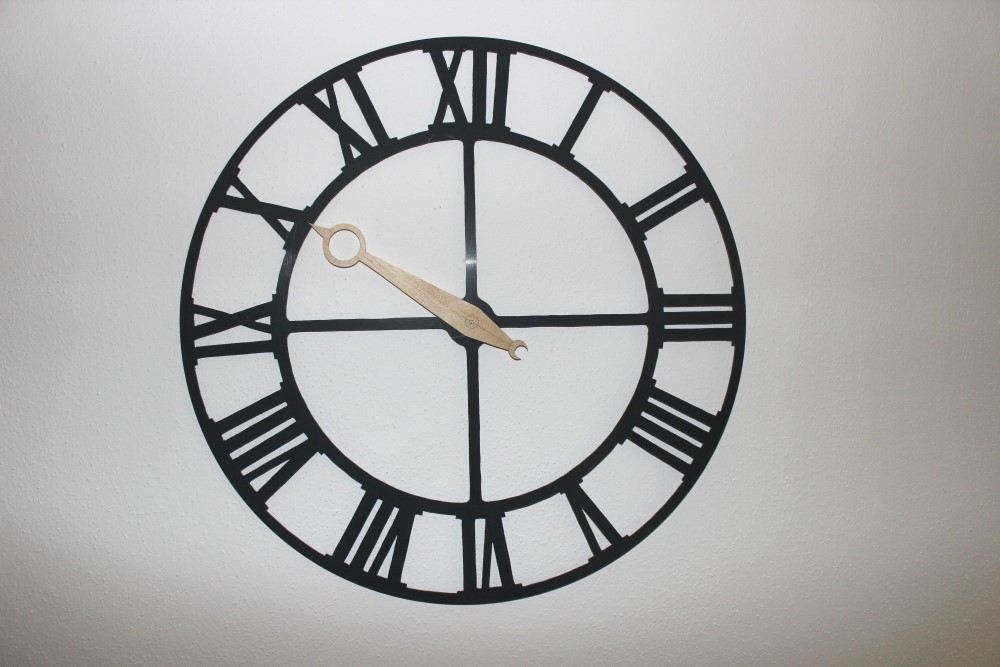

Stundenzeiger | |
 |
Fertig | |
 |
Feinste Laubsägearbeit. | |
 |

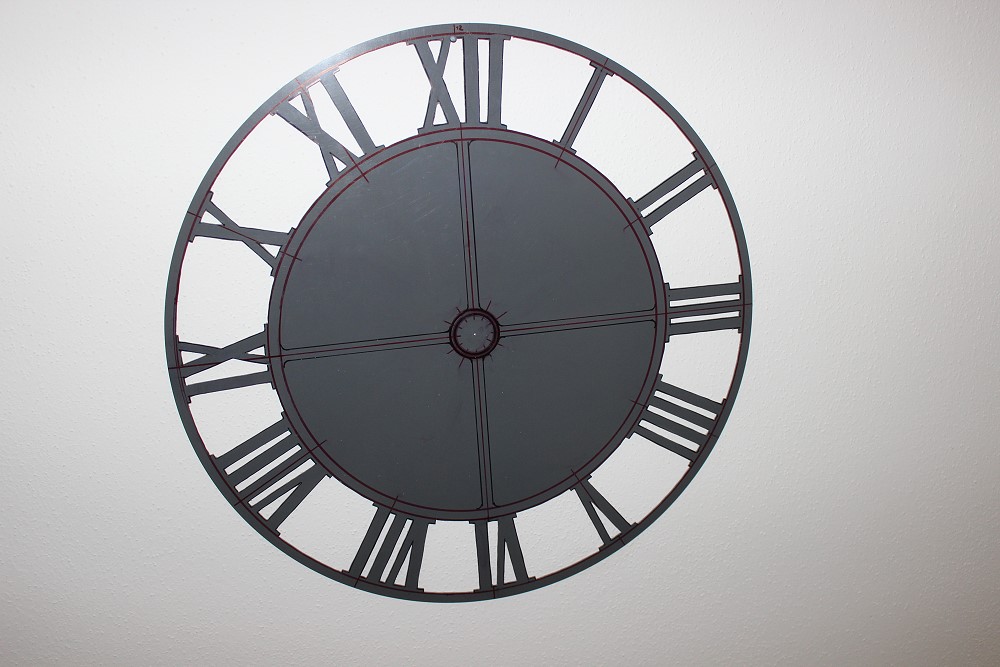

Zifferblatt aus 2mm PVC. 55cm Durchmesser.
|
|
| Die Hauptuhr ist in der Garage montiert. | ||
 |
 |
 |
 |
 |

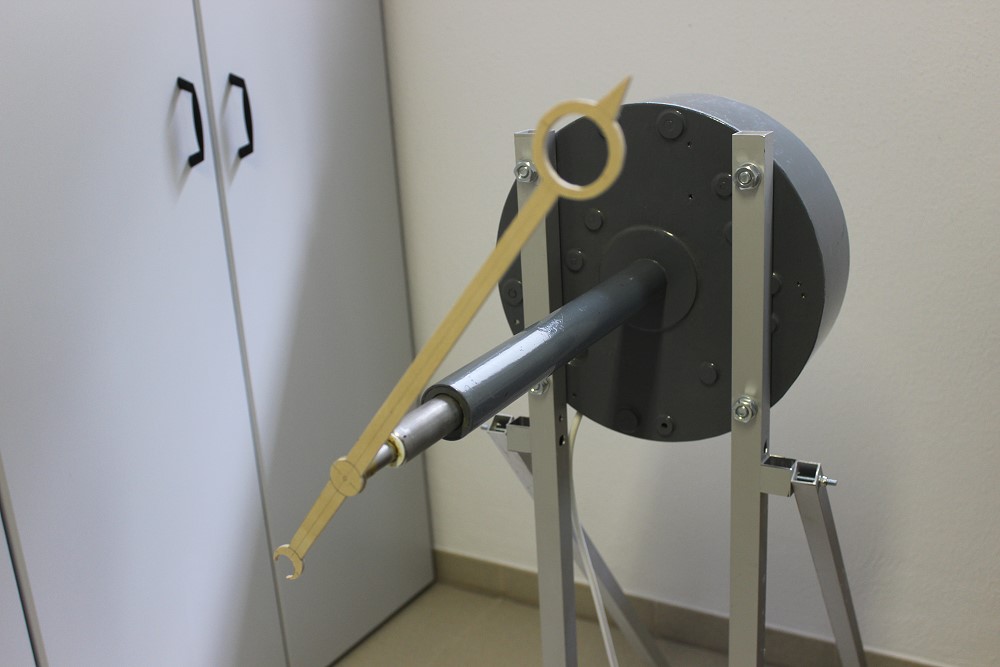

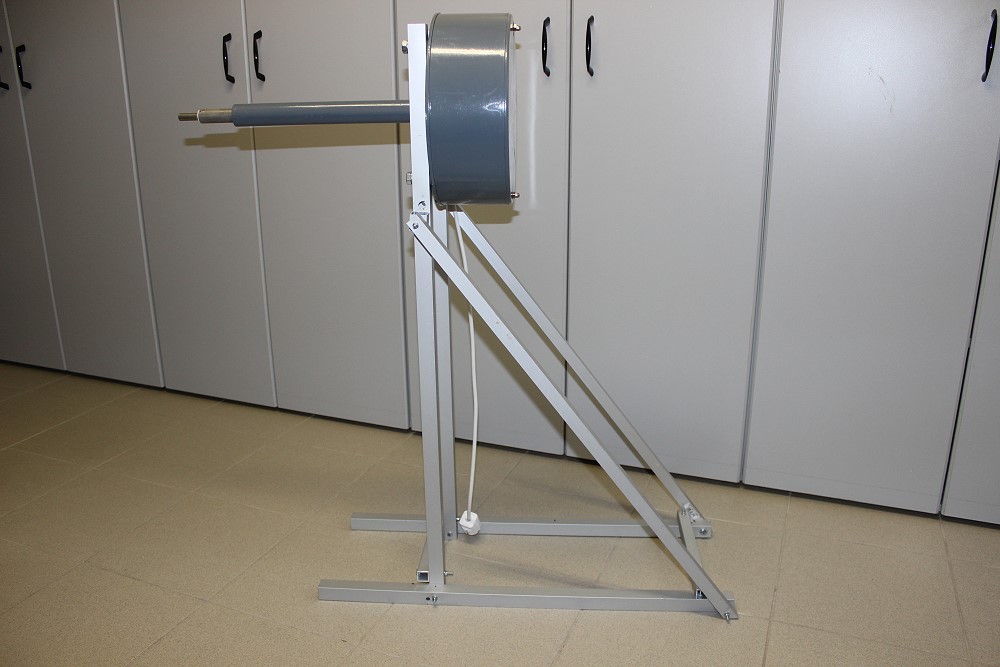

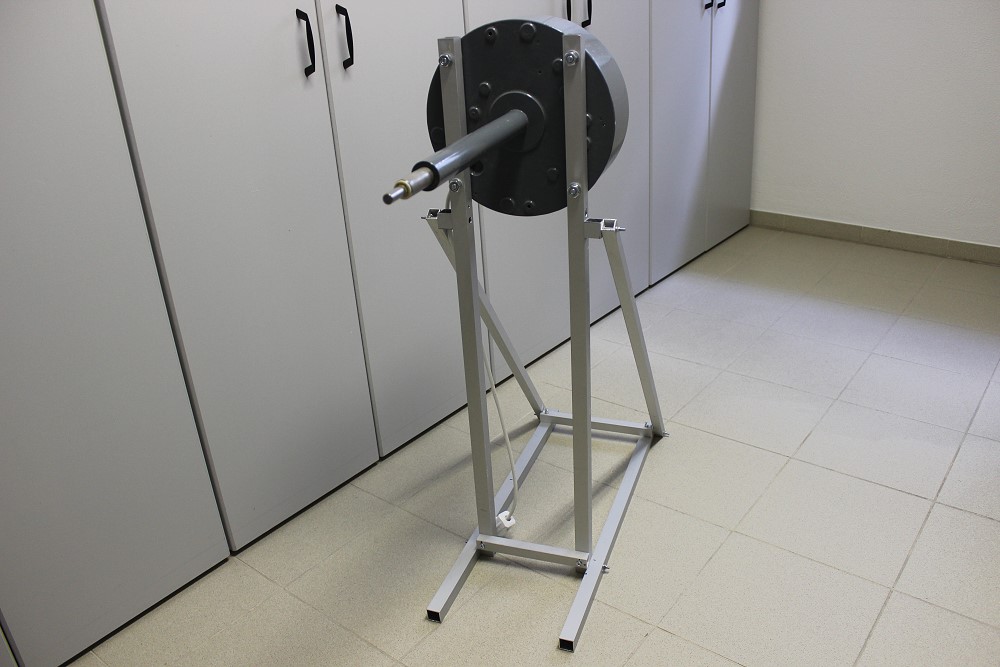

Das Zeigerwerk ist in einem Gestell montiert.
Das Ganze kommt hinter die Wand des Carports. Die Hauptuhr wird in der Garage darunter an die Wand gehängt. |
 |

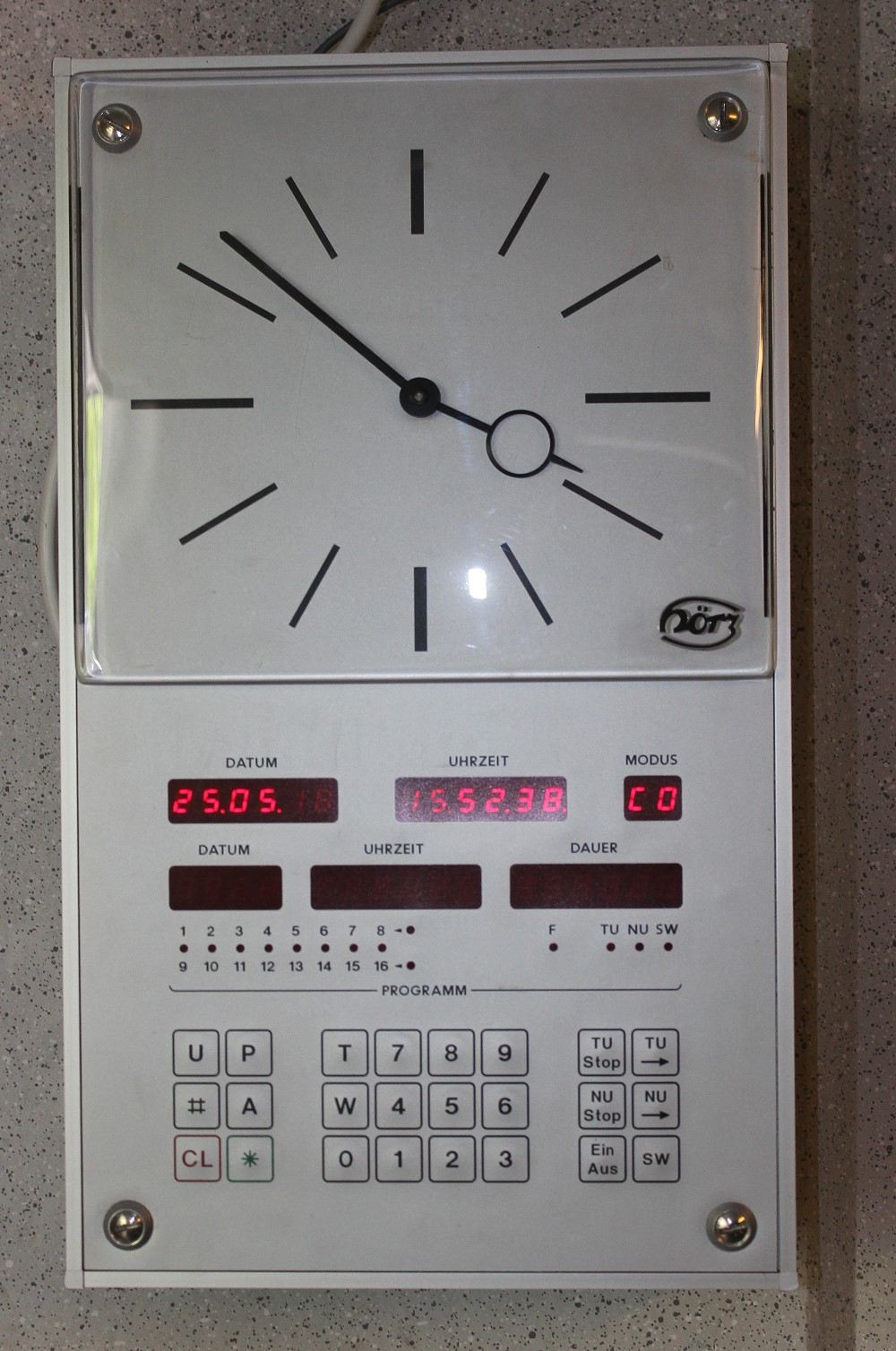

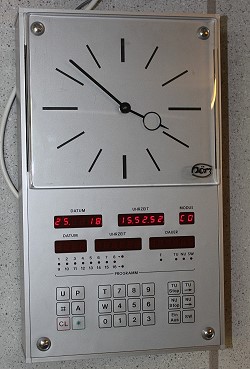

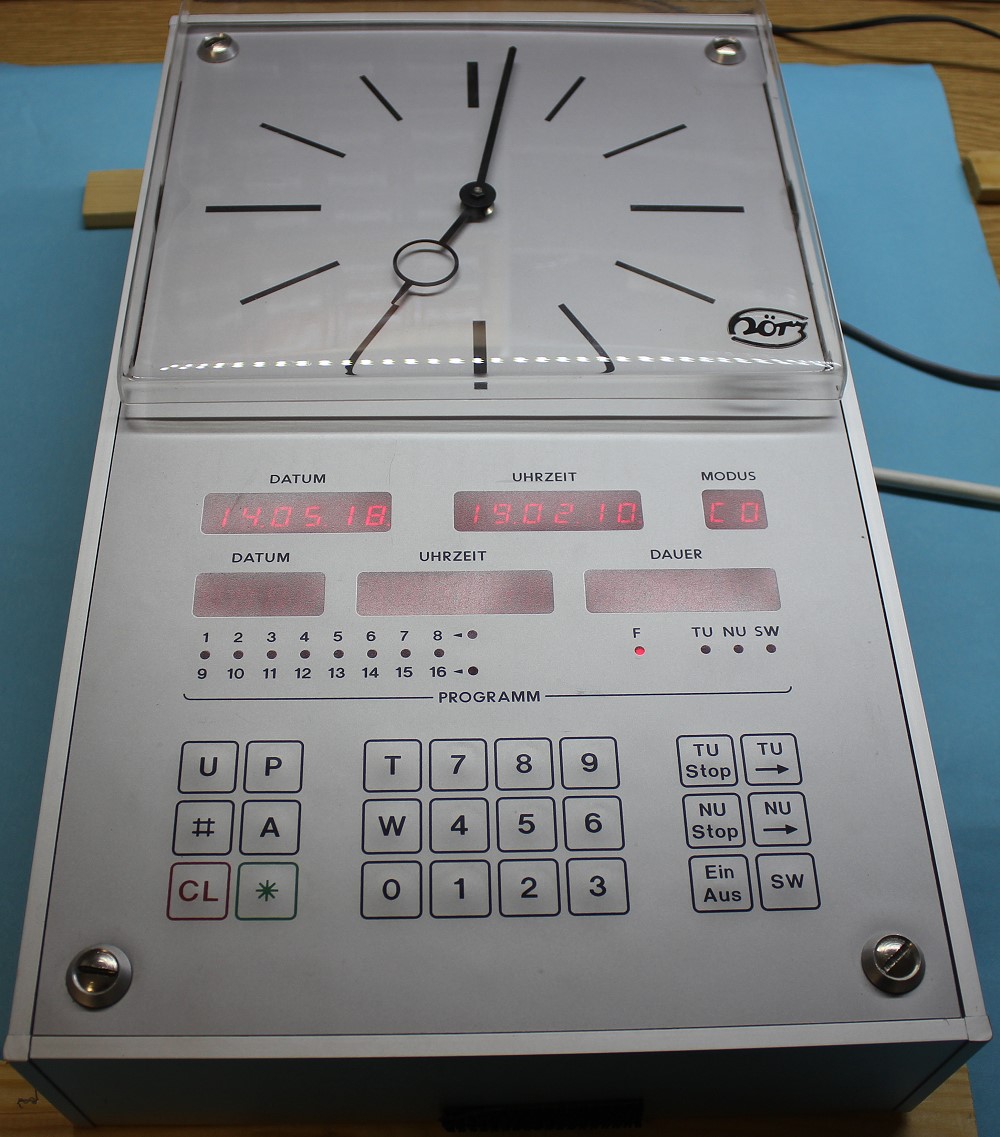

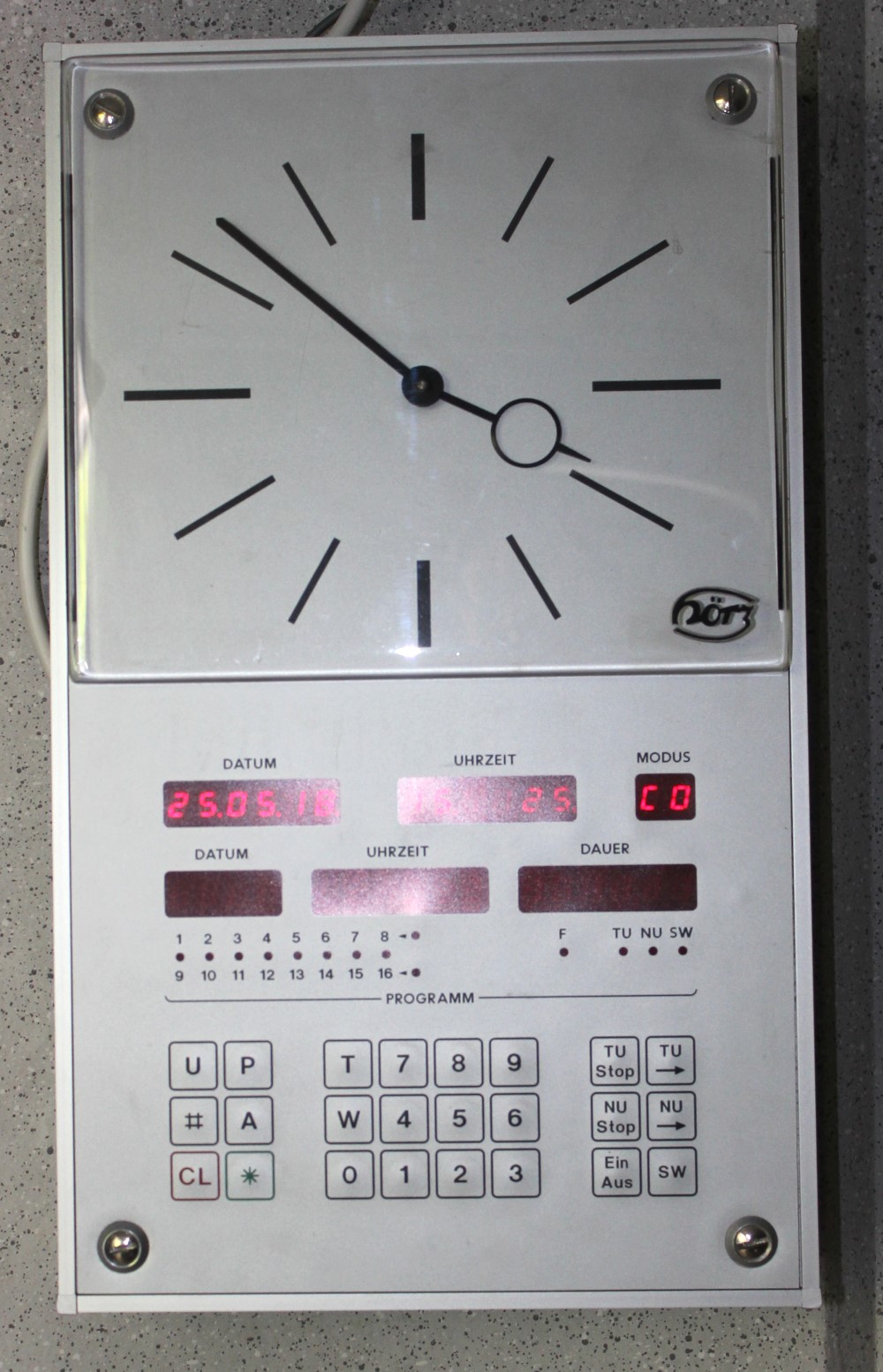

Die Haupt- oder Mutter-Uhr | |
 |
||
 |

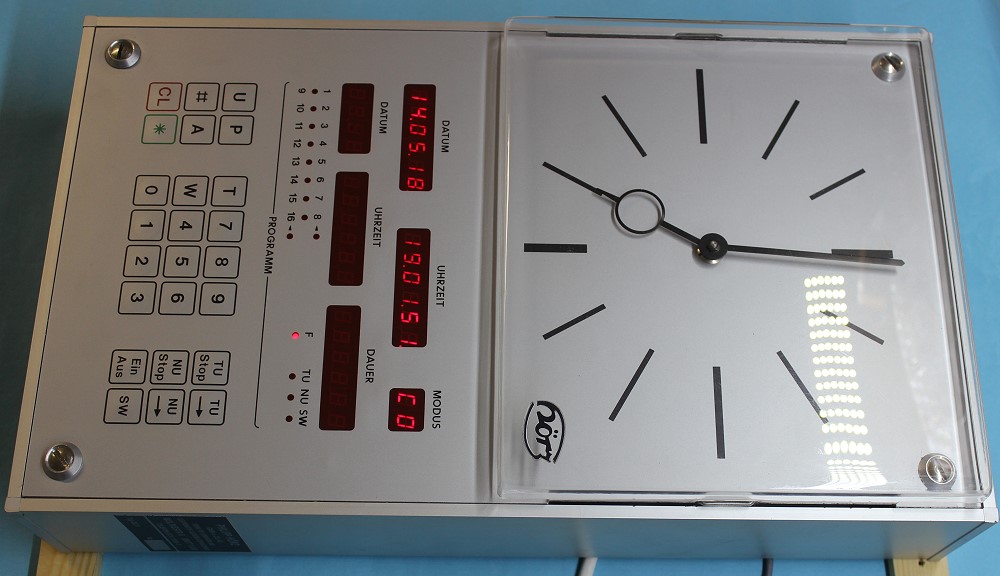

Die Anzeigen für Datum, Uhrzeit, Modus. | |
 |

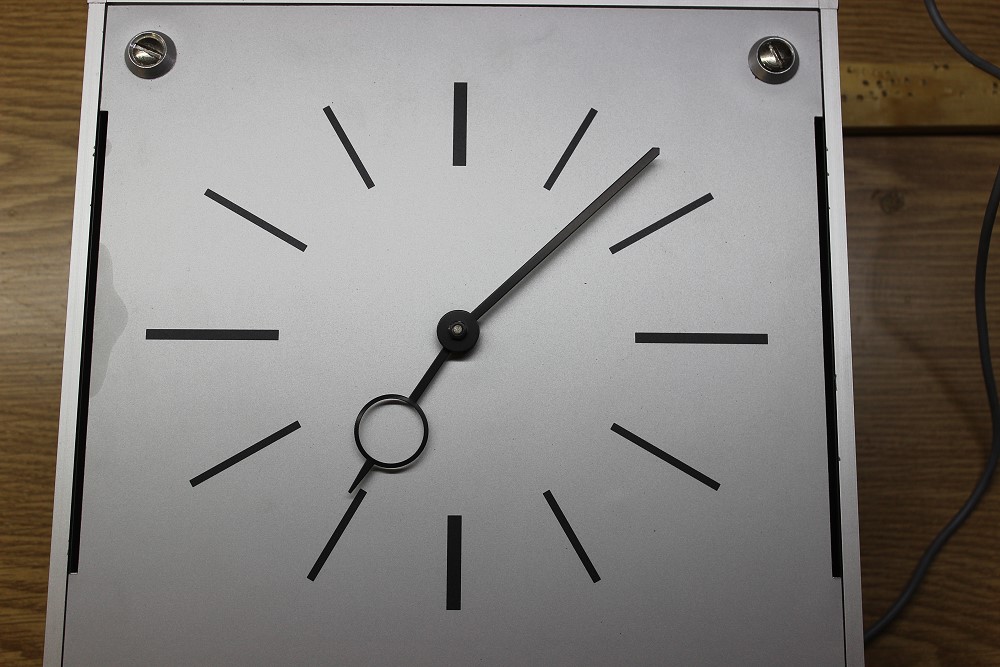

Mit einem 24V-Werk mit Zeigern wird die Zeit auch angezeigt. Damals war diese Anzeige noch beliebter als die 7-Segment-Anzeigen. Sie ist auch viel informativer. | |
 |

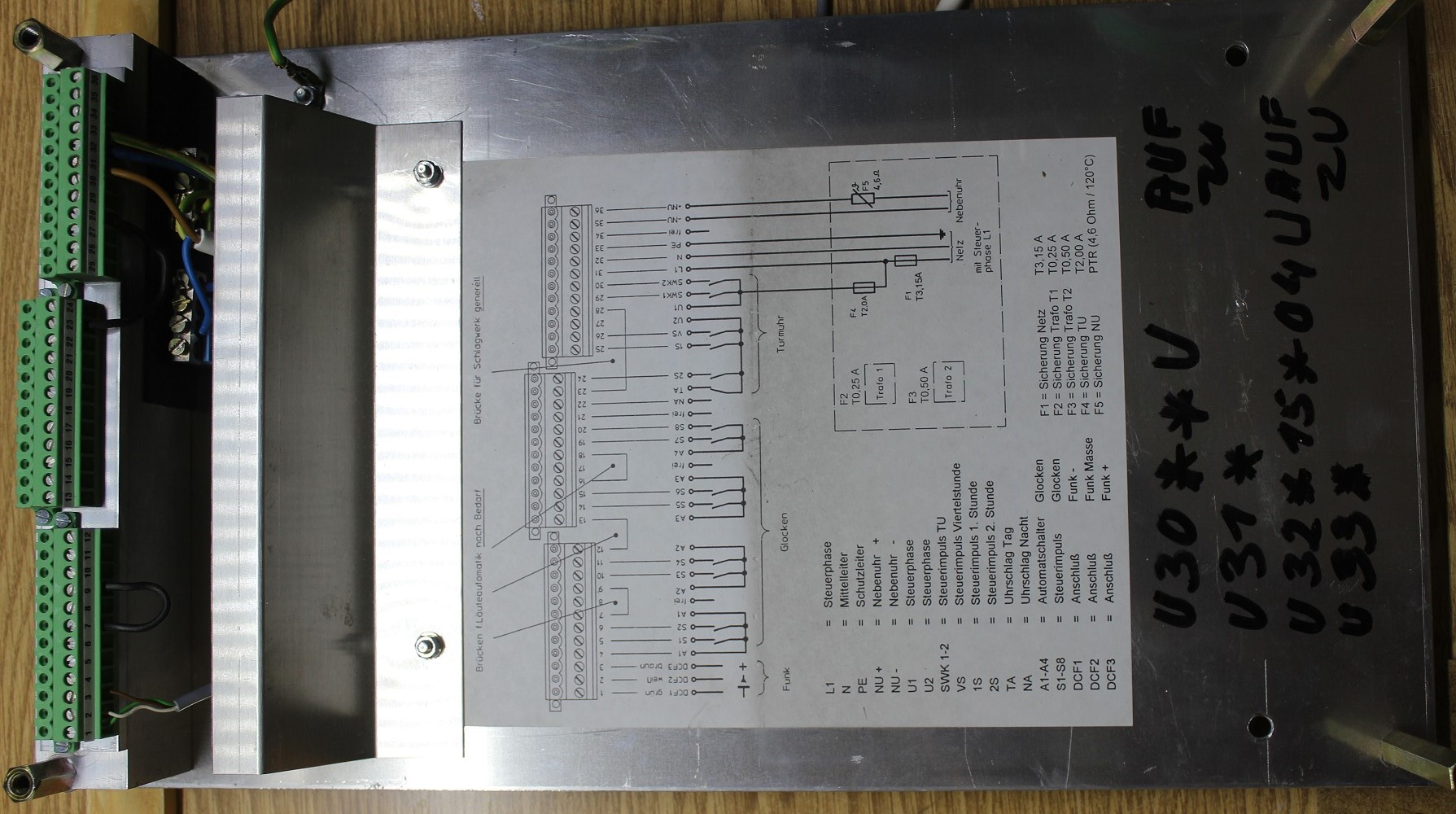

Grundplatte Die wird am Aufstellort an die Wand montiert. Oben sind 3 Buchsenleisten. Hier werden alle nach außen gehenden Leitungen angeklemmt:
|
|
 |

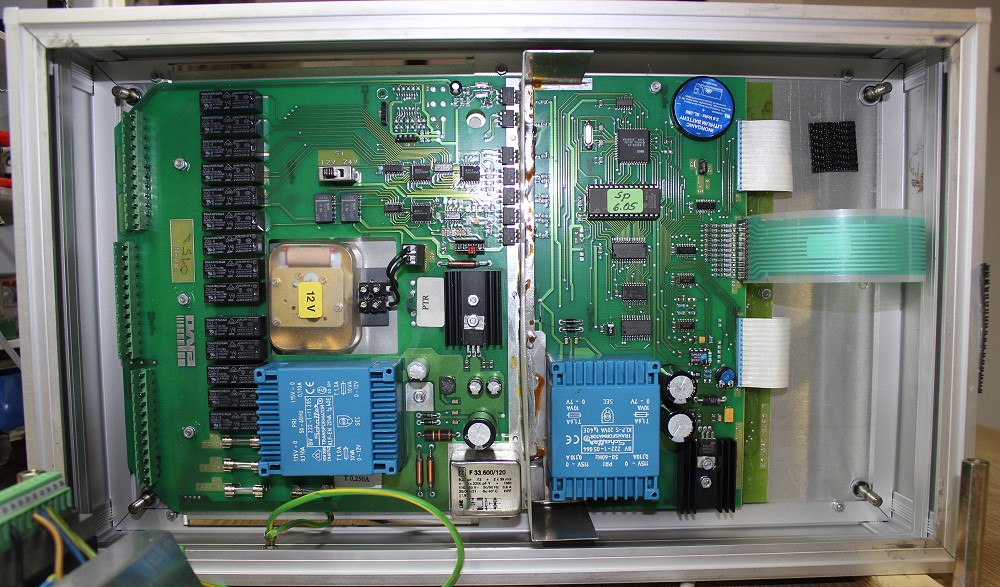

Innenansicht der Uhr. Links (oben) die 3 Steckerleisten. Beim Aufsetzen auf die Grundplatte werden automatisch alle Verbindungen hergestellt. | |
 |

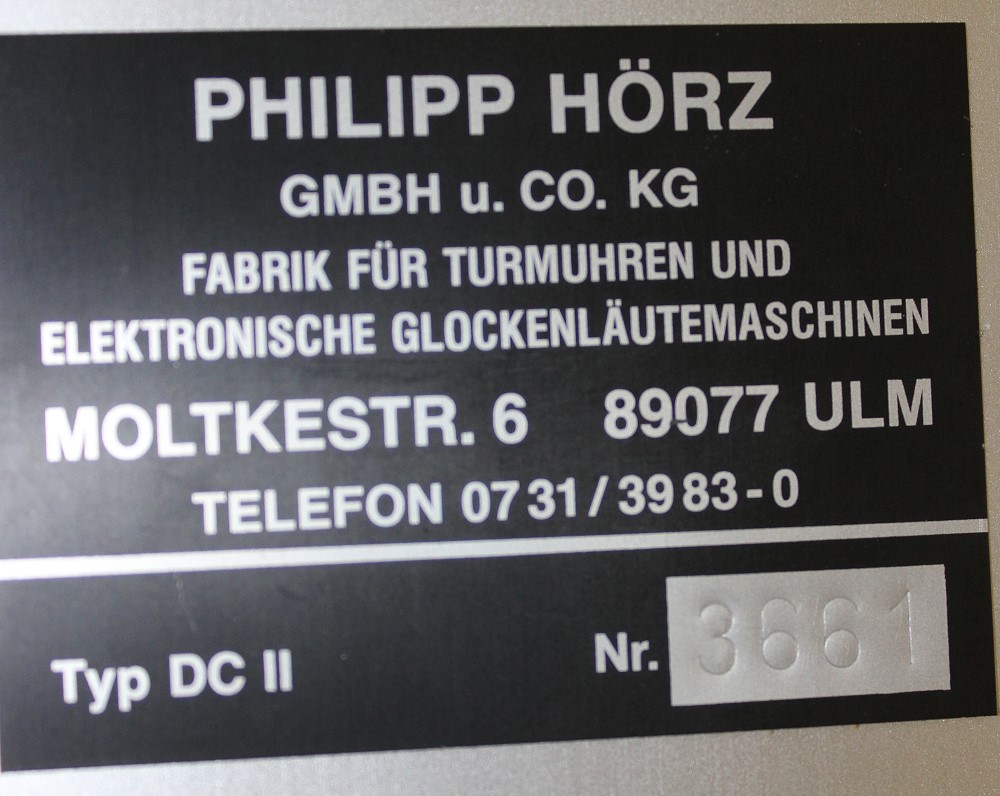

Uhr Nr. 3661 | |

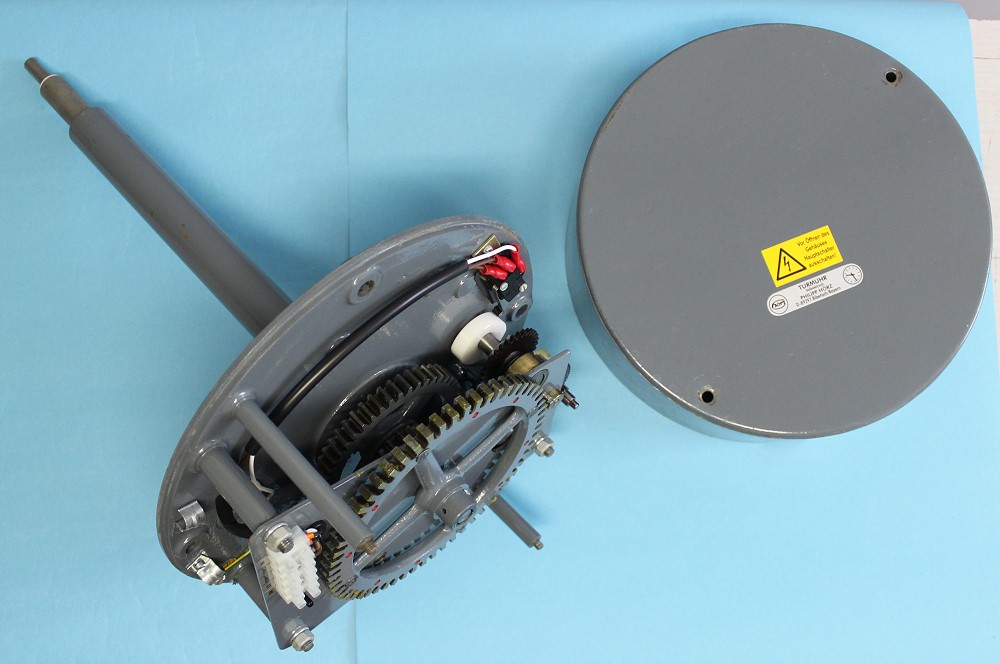

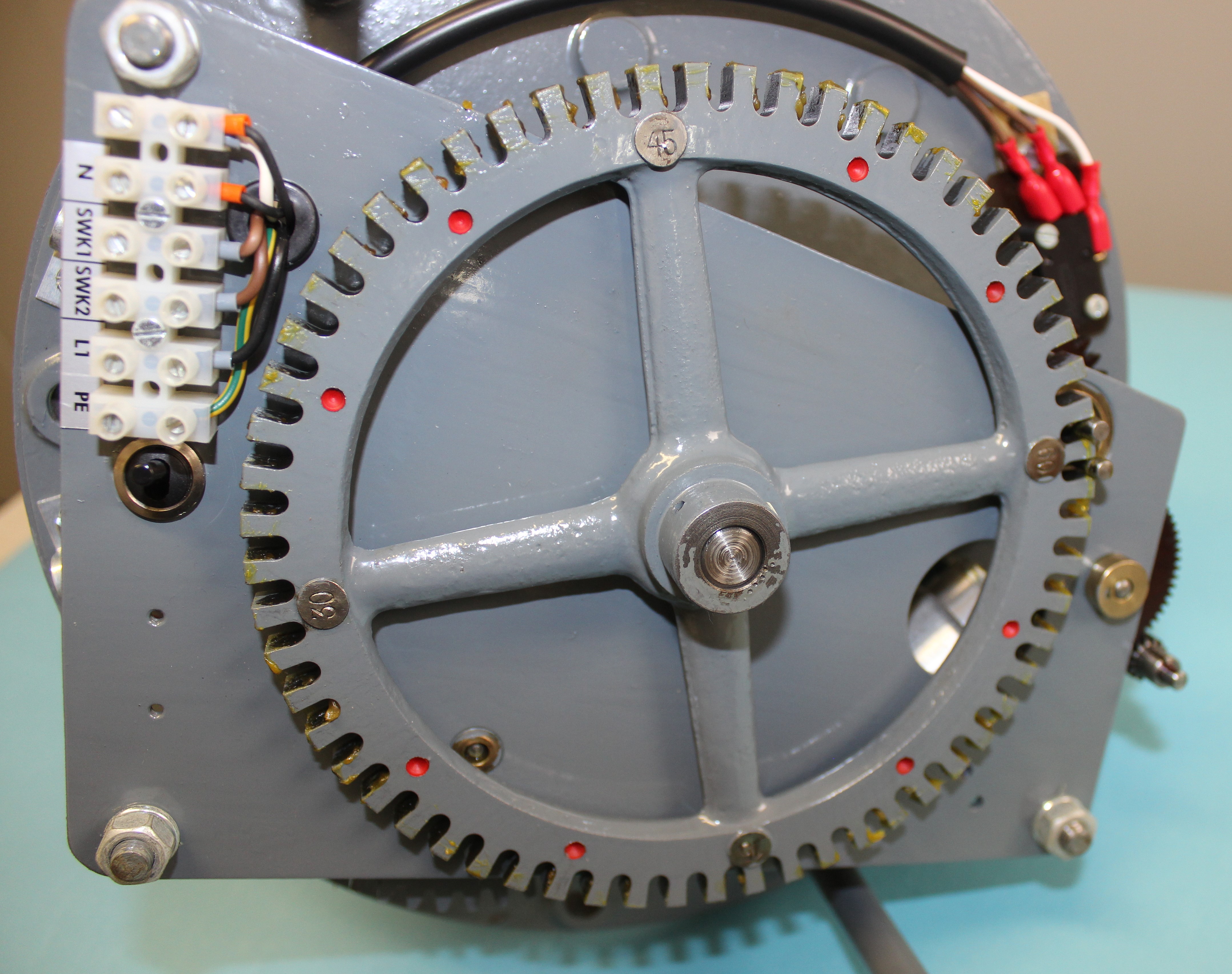

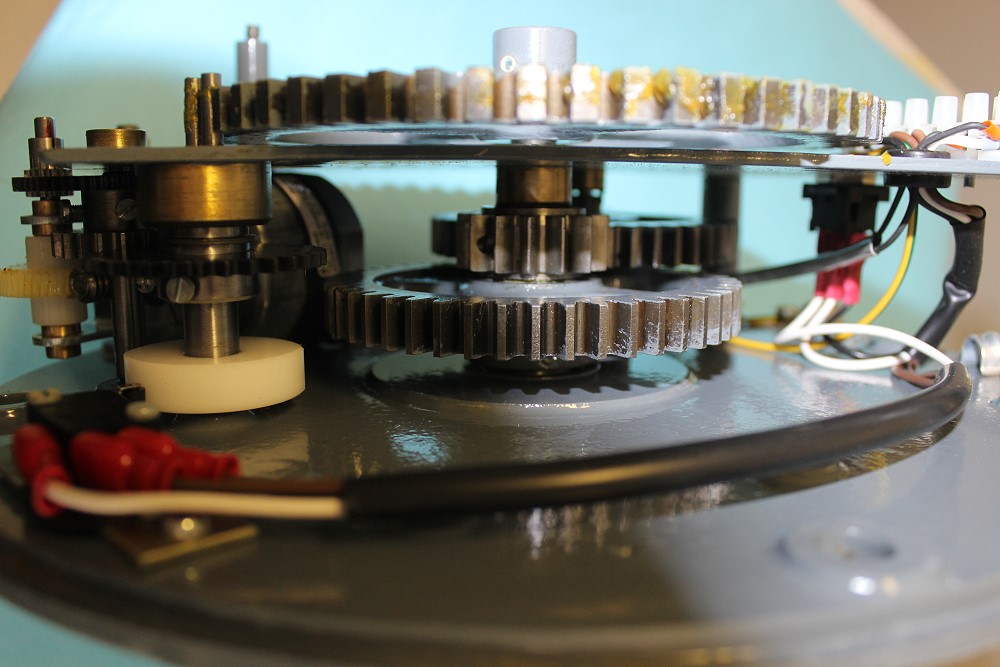

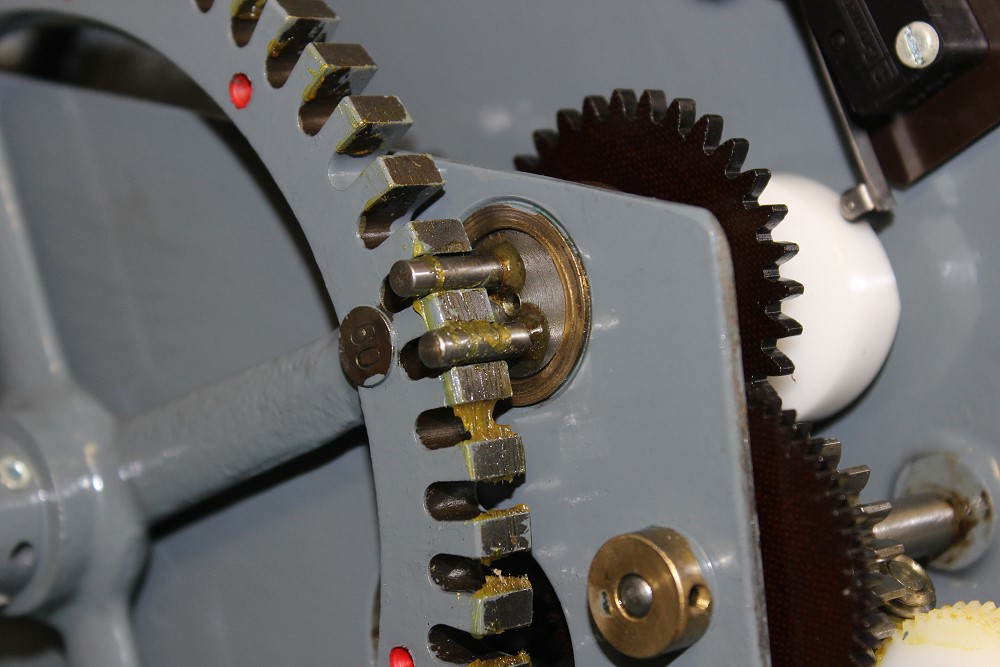

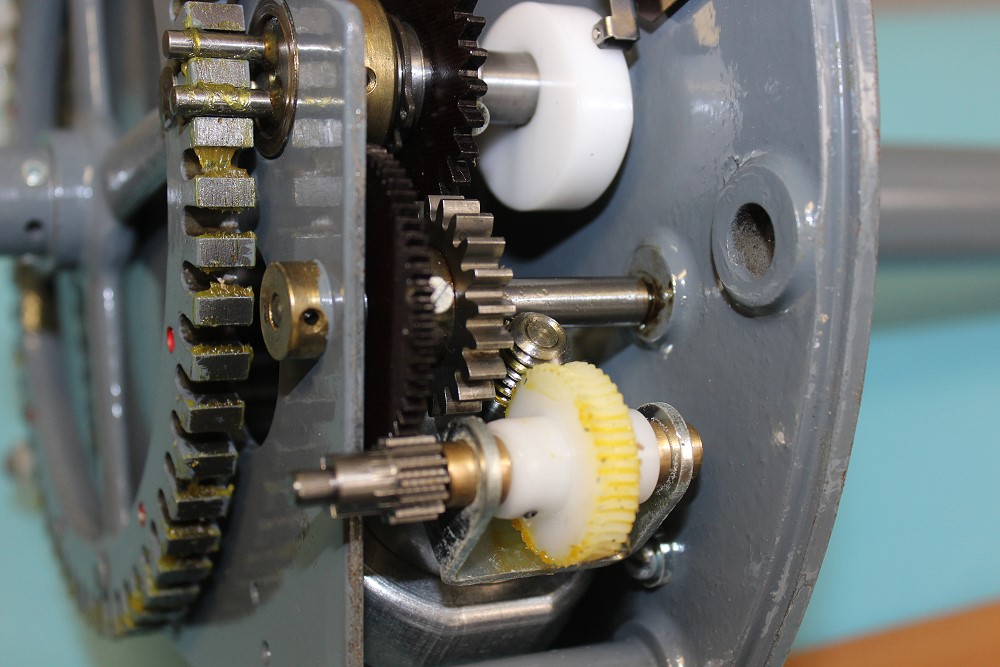

| Zeigerwerk; damit kann man - gefühlt - Zeiger mit je 1 Zentner bewegen! | ||
 |
 |
 |
 |
 |
 |
 |
 |
|
| Mögliches Zifferblatt, 50 cm Durchmesser | ||
 |
 |
|
| Montageort - Carport | ||
 |
||
