Himmelslaus oder Leipziger Lerche

Rumpf
  zum Vergrößern auf die Bilder klicken

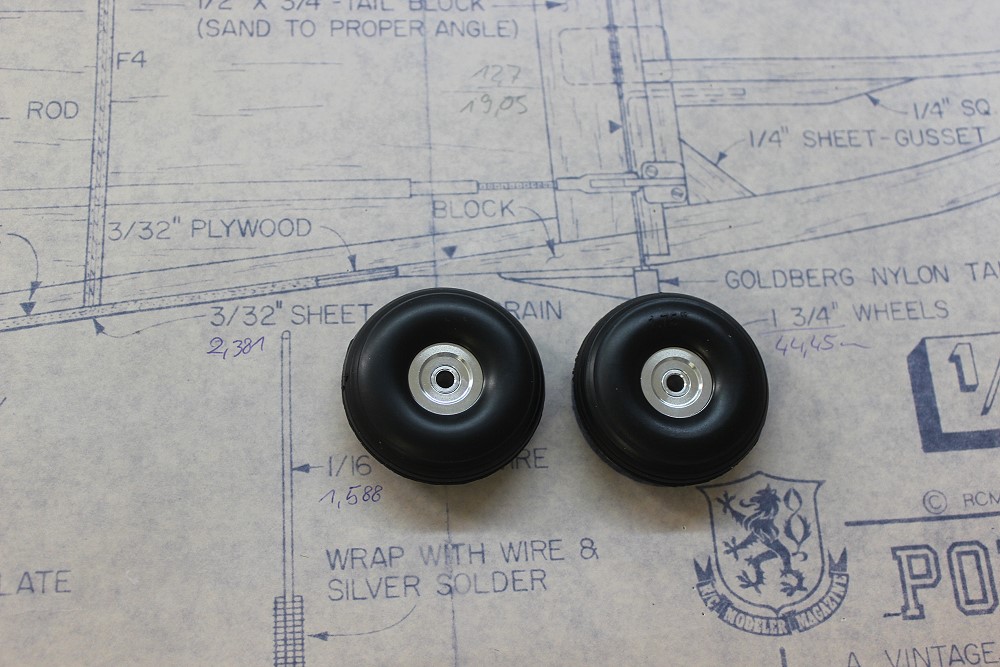

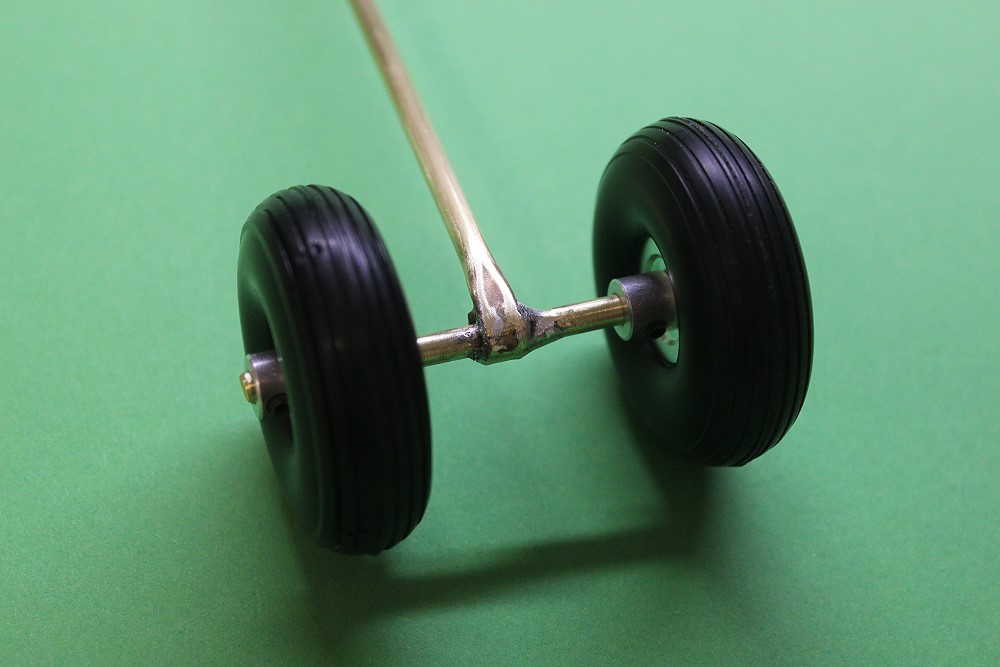

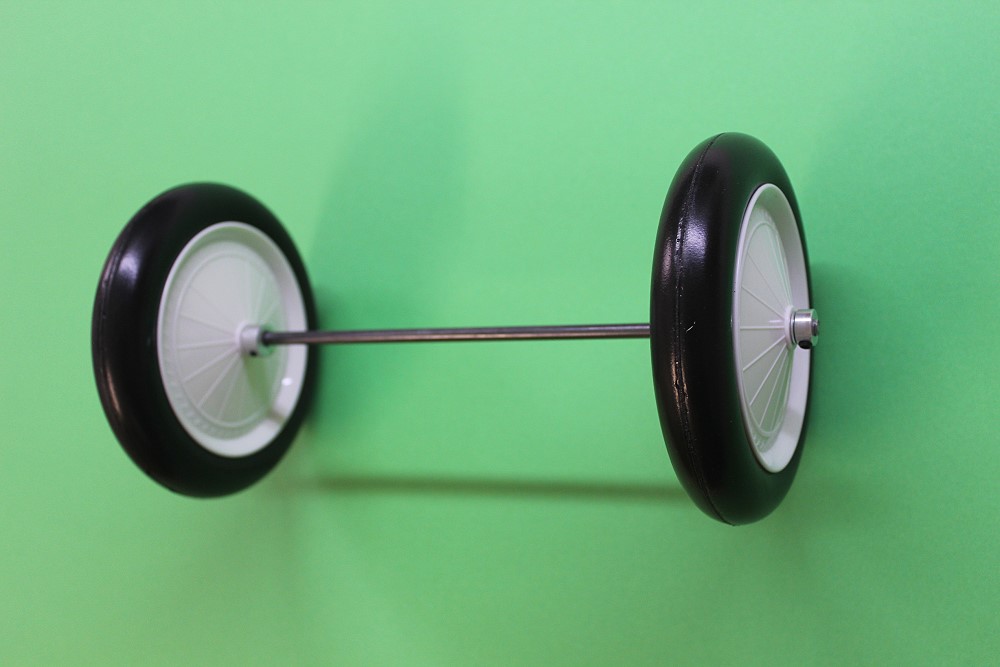

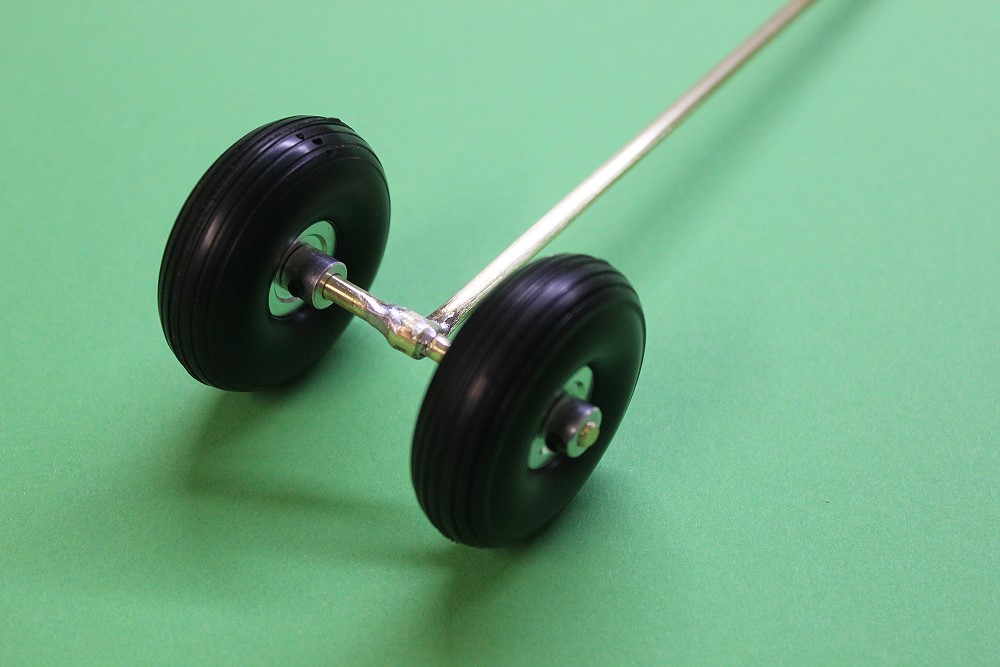

Die kleinen Räder, Durchmesser 45mm, kommen hinten an das SR.
Räder mit Achse verbunden und an der Befestigung angelötet.
Ich habe das Ms-Rohr platt gedrückt und um die Achse gebogen.

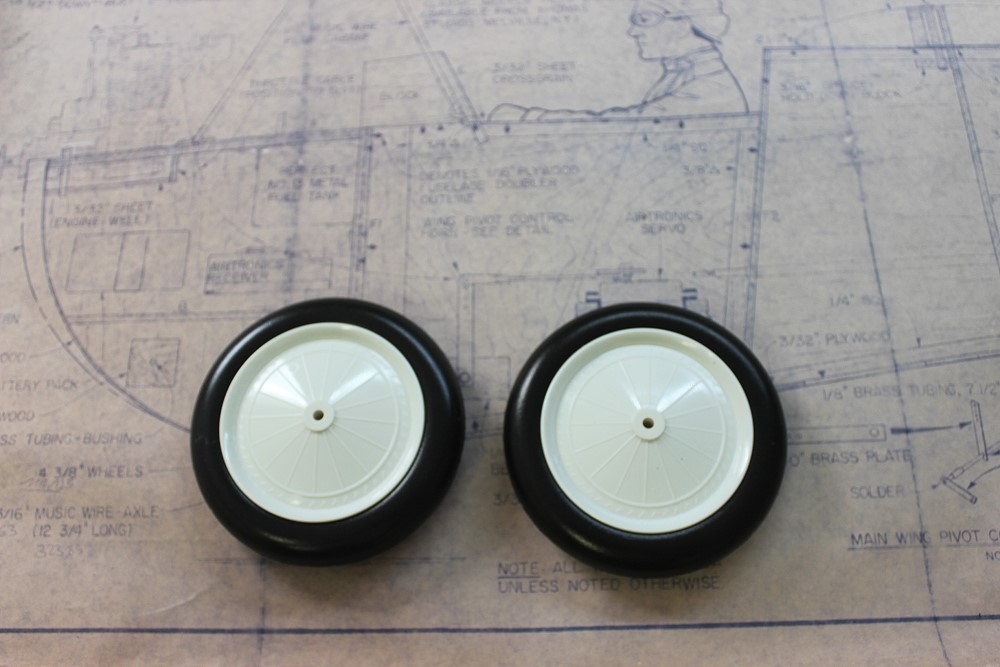

Die großen Räder, Durchmesser 118mm, bilden das Hauptfahrwerk.
Achse 5mm.

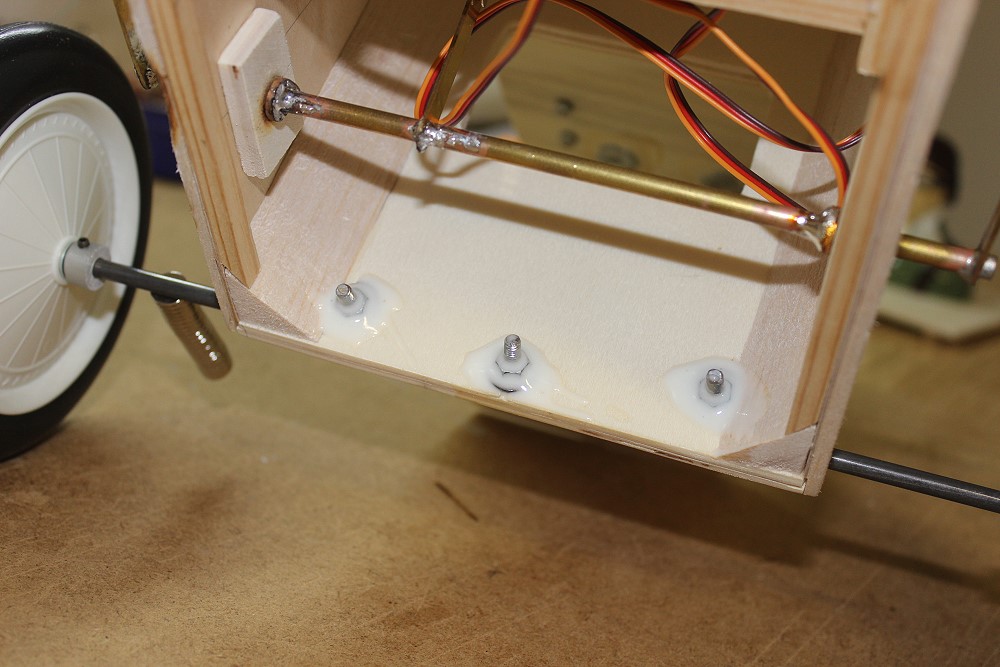

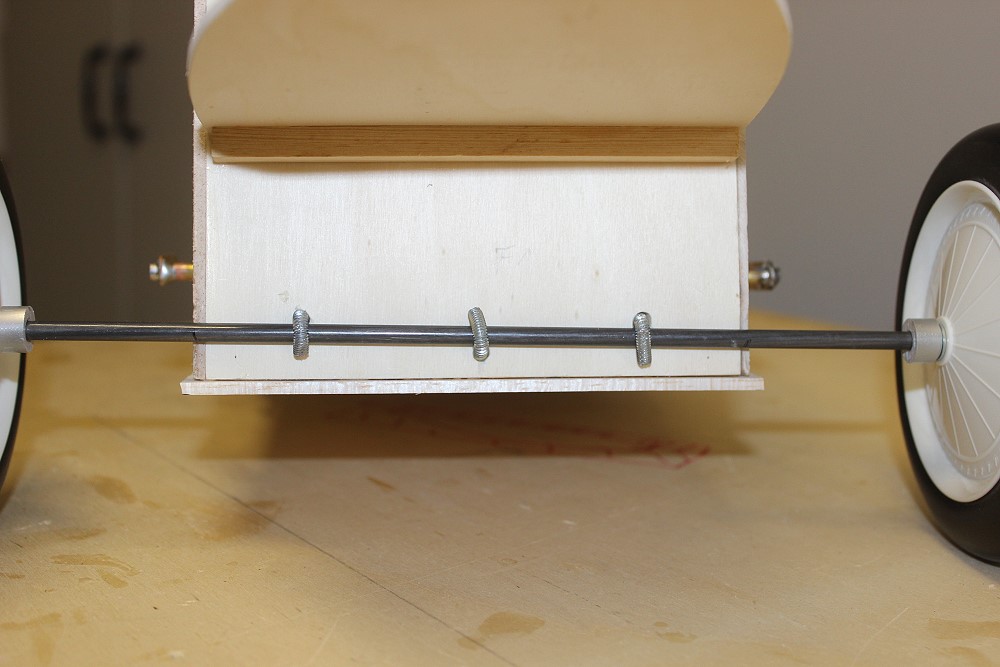

Die Achse wird mit Haken aus M4-Gewindestangenstücken gehalten.
Im Rumpf sind die Muttern verklebt.

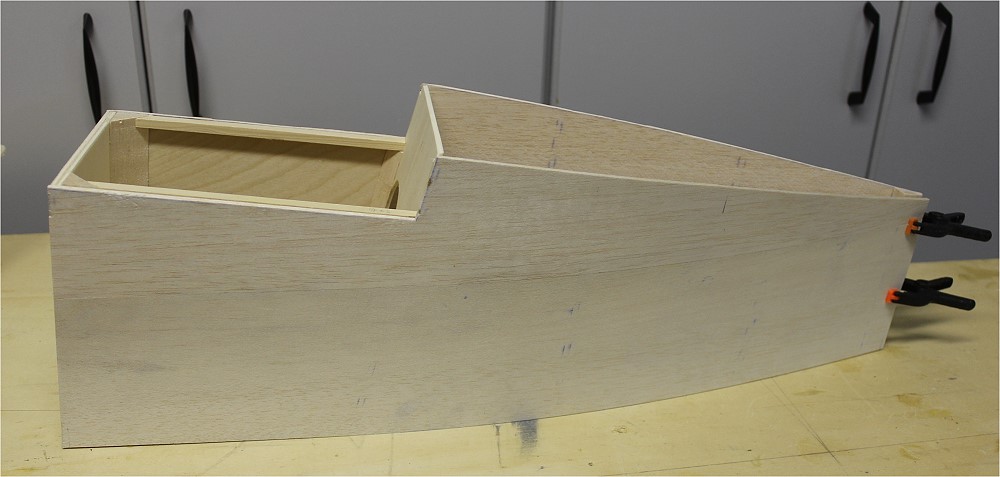

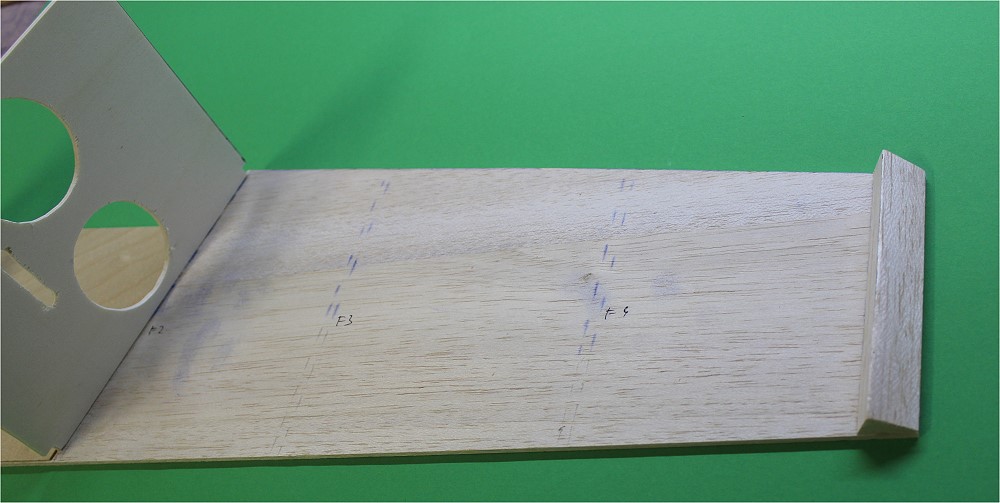

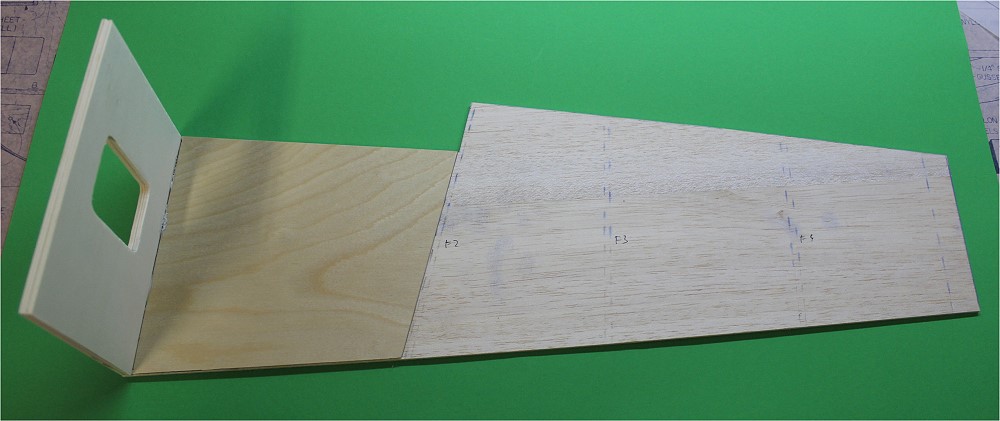

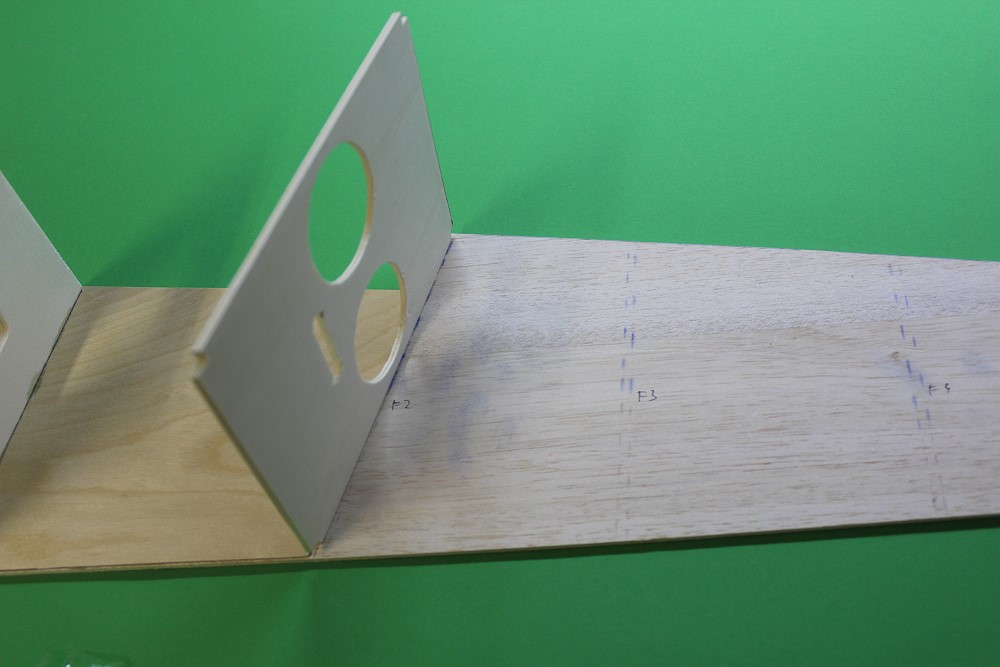

Die Seitenwände sind aus 3mm Balsa. Zwischen Spant 1 und 2 werden sie mit 1mm SpH verstärkt.
Spant 2 sitzt schräg.
Am Rumpfende kommt ein Balsakeil rein. Daran ist dann das SR befestig.

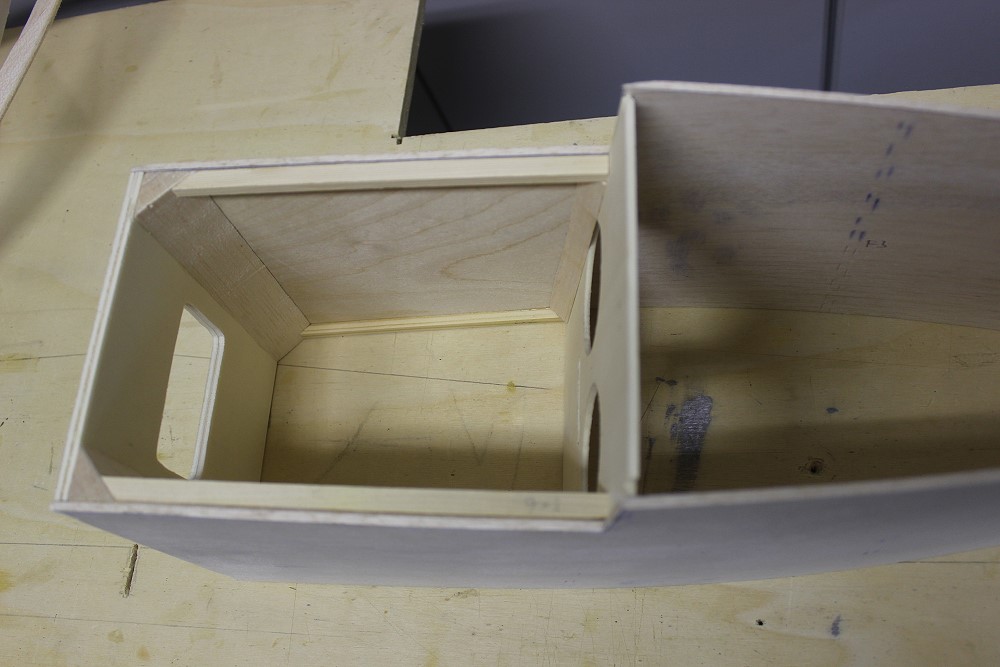

Der vordere Rumpfkasten nimmt später die beiden Servos und die Elektrik auf.
Jetzt fehlt noch die Rumpfnase.

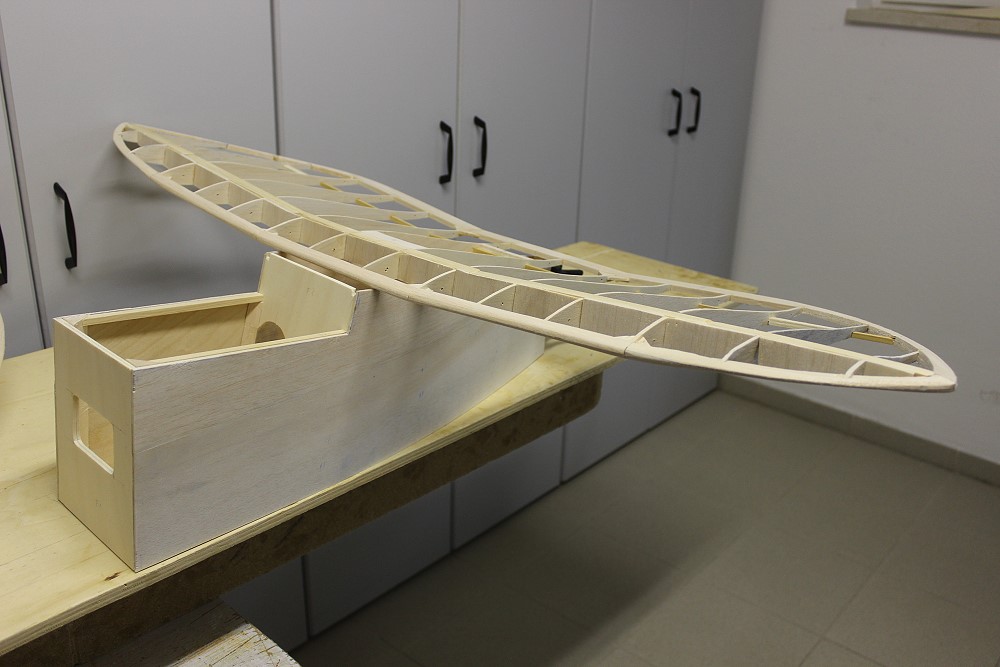

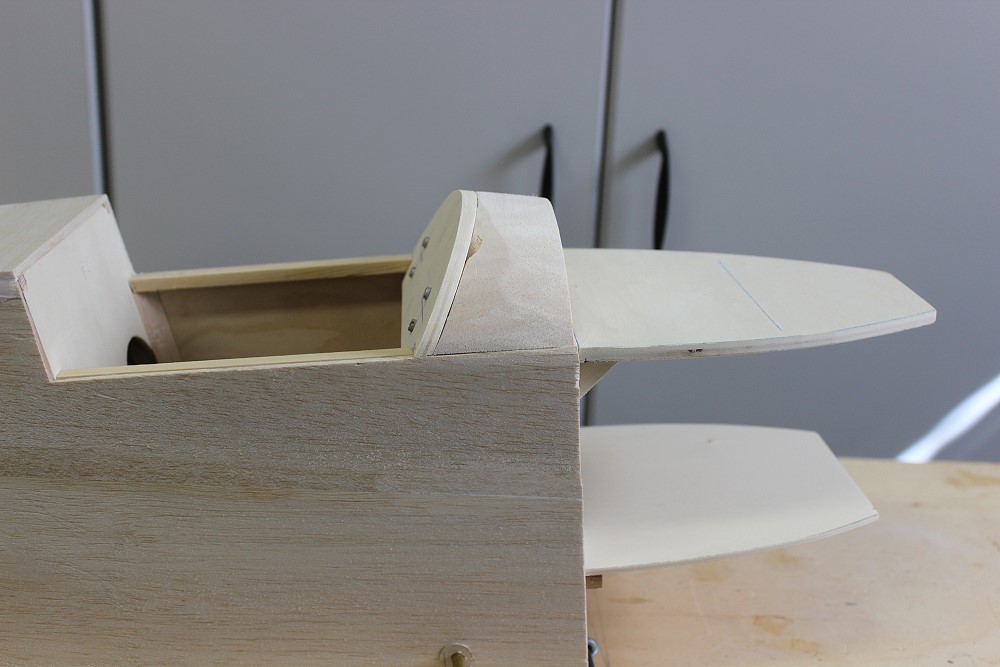

Der hintere Flügel wird so montiert.

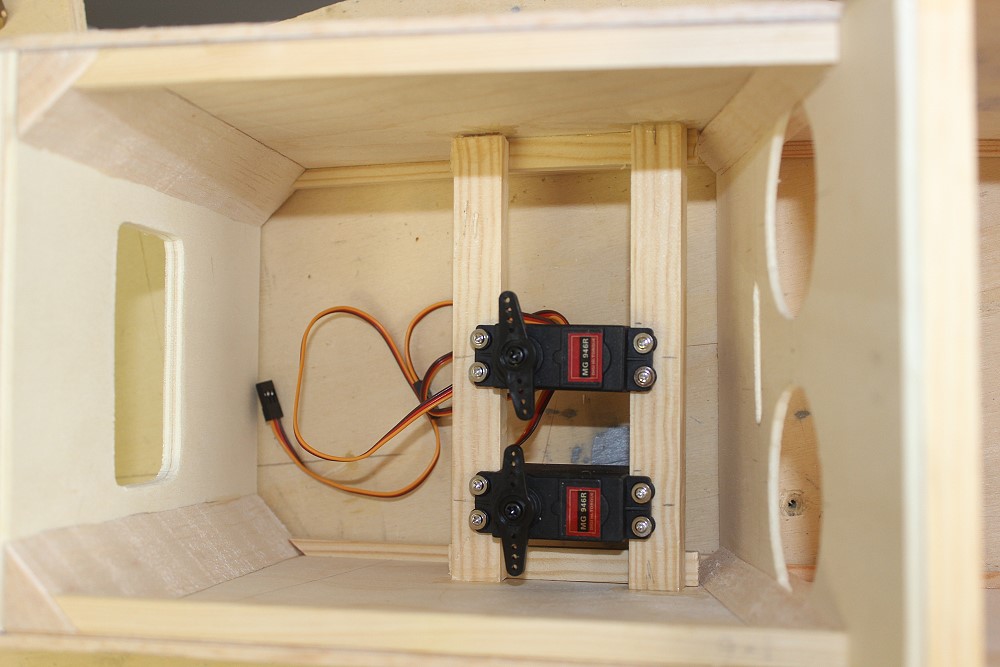

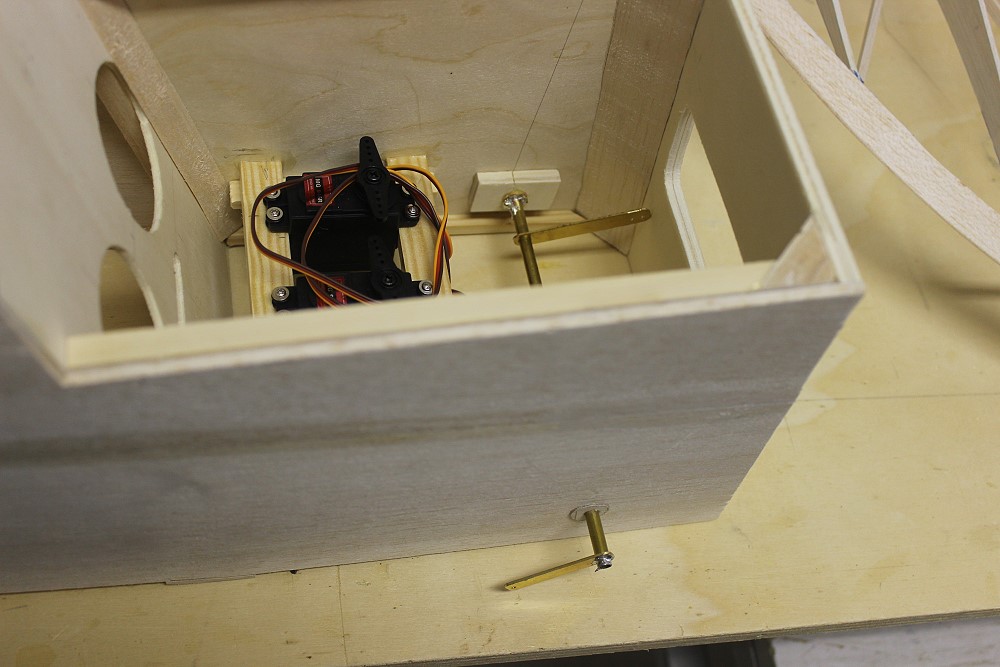

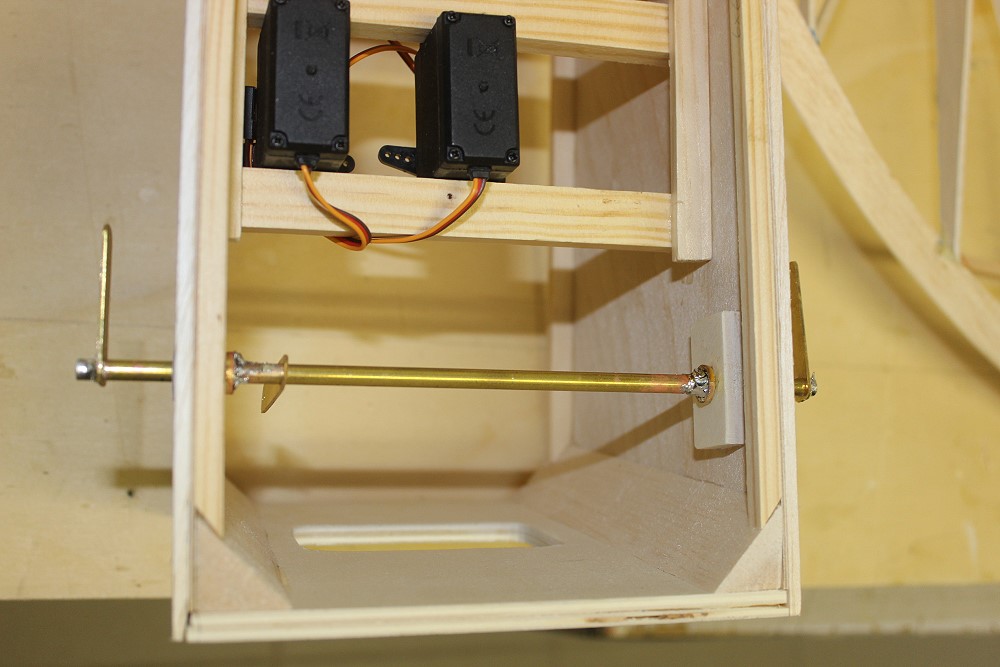

Die beiden Servos: in der Mitte das SR-Servo, darunter das "HR"-Servo, das steuert den vorderen Flügel.

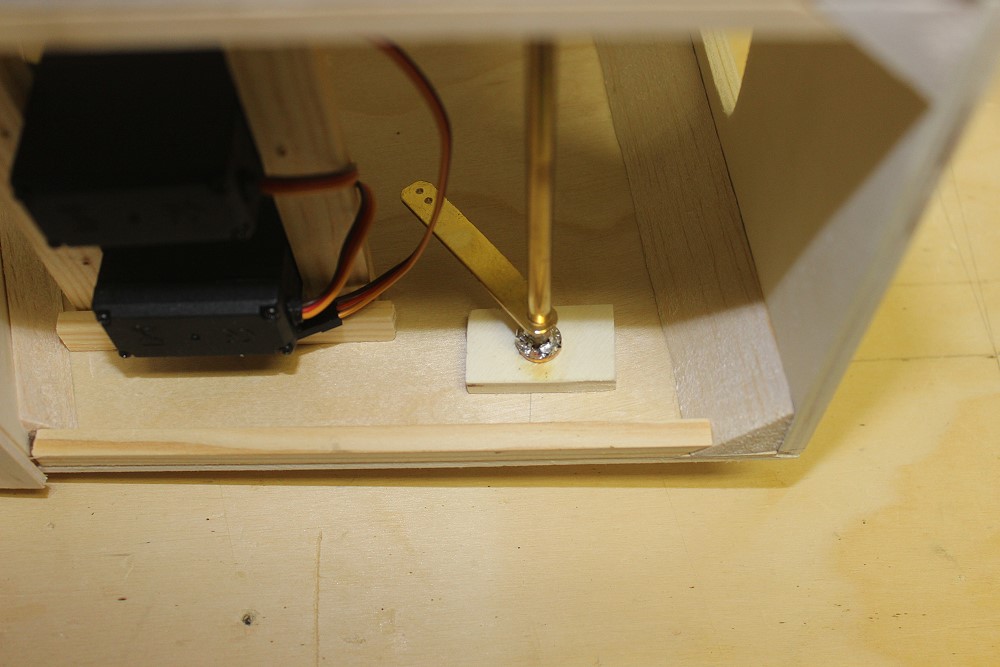

Die "HR"-Anlenkung läuft durch den Rumpf und aus ihm hinaus.

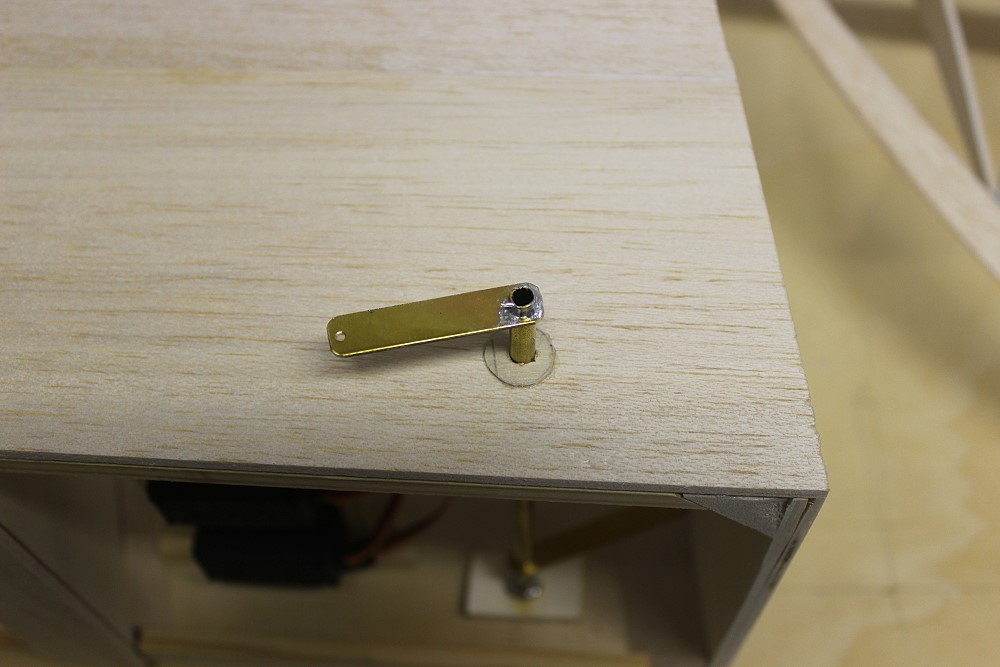

Von hier geht es zum vorderen Flügel.
Lagerung innen mit 6mm SpH-Klotz.

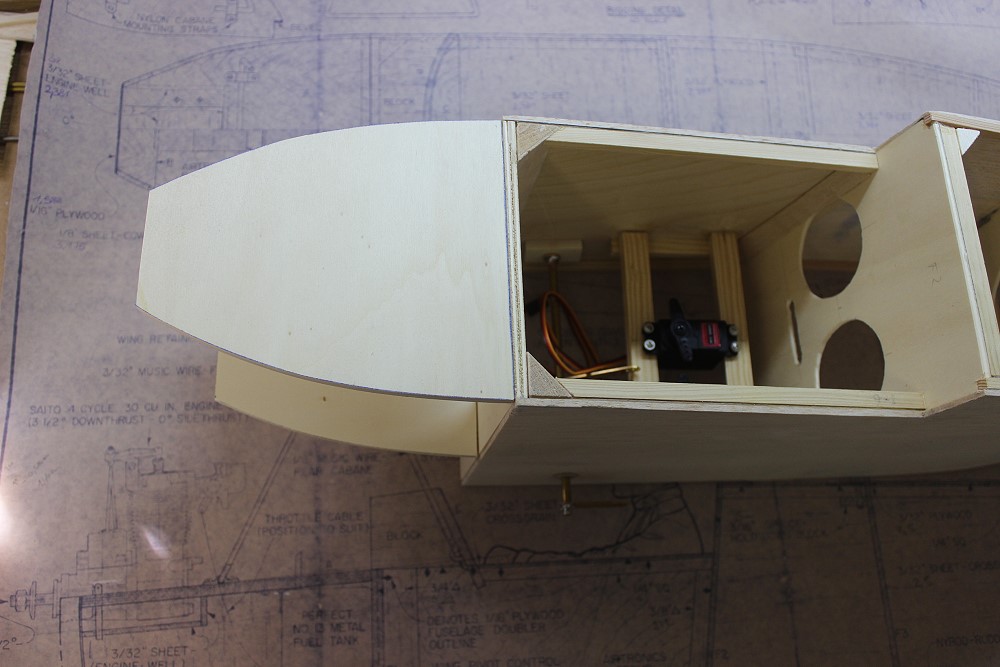

von unten gesehen

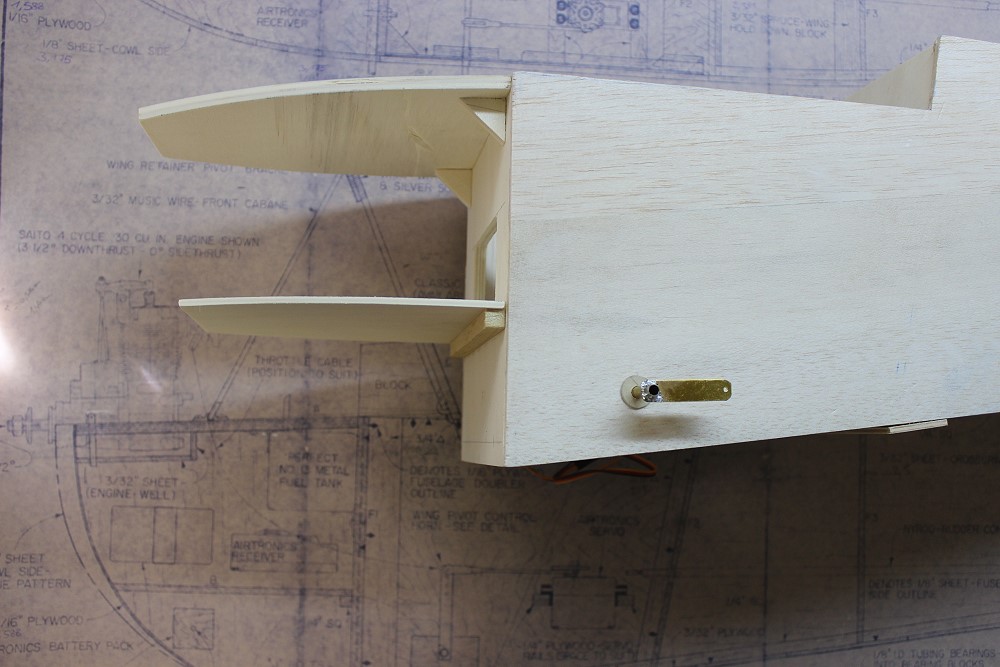

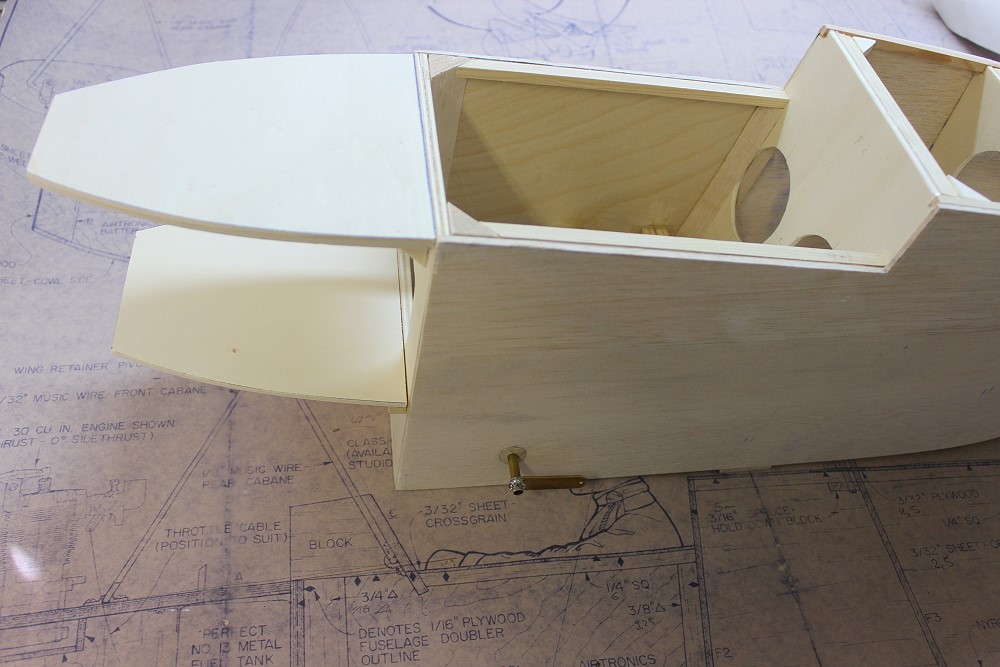

Die Rumpfnase wird aus den Spanten A und B gemacht. Beide haben die gleiche Form, nur ist der Spant B kürzer.
Danach wird seitlich mit 3mm Balsa (senkrechte Leisten) verkleidet.
Die Unterseite wird aus 1mm SpH gemacht.

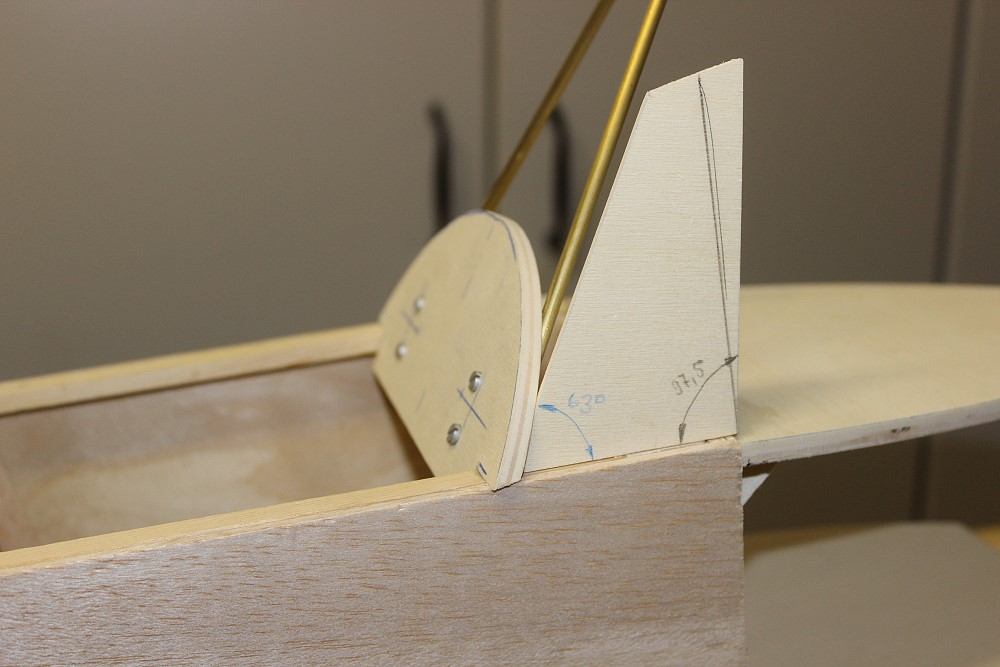

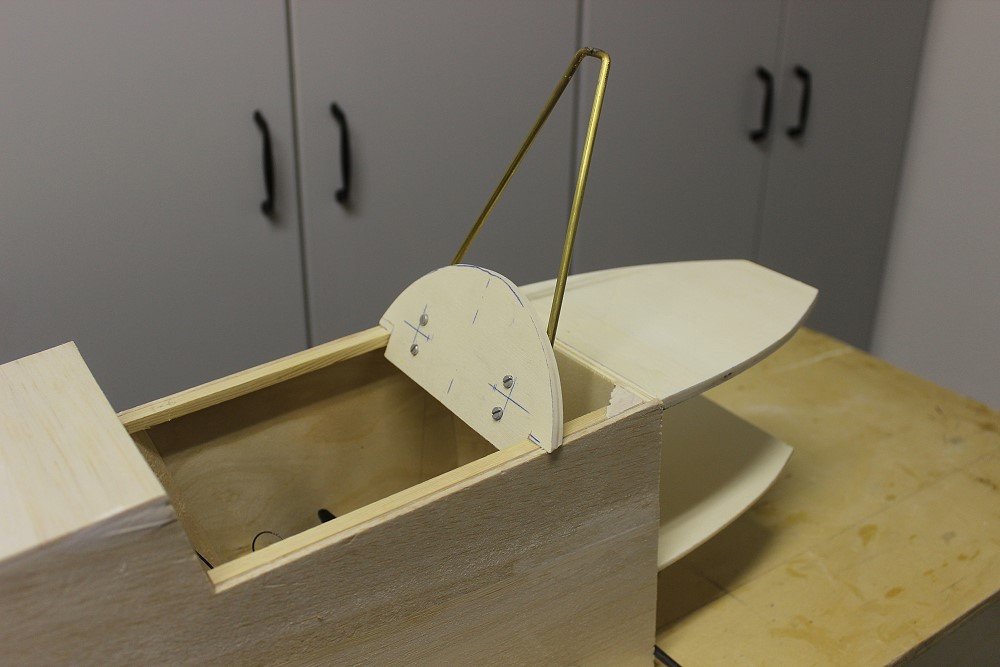

Das Armaturenbrett steht 63° schräg nach vorn.
Daran ist eine Flügelstütze befestigt.

Vor dem Armaturenbrett sitzt ein massiver Klotz aus Balsa.

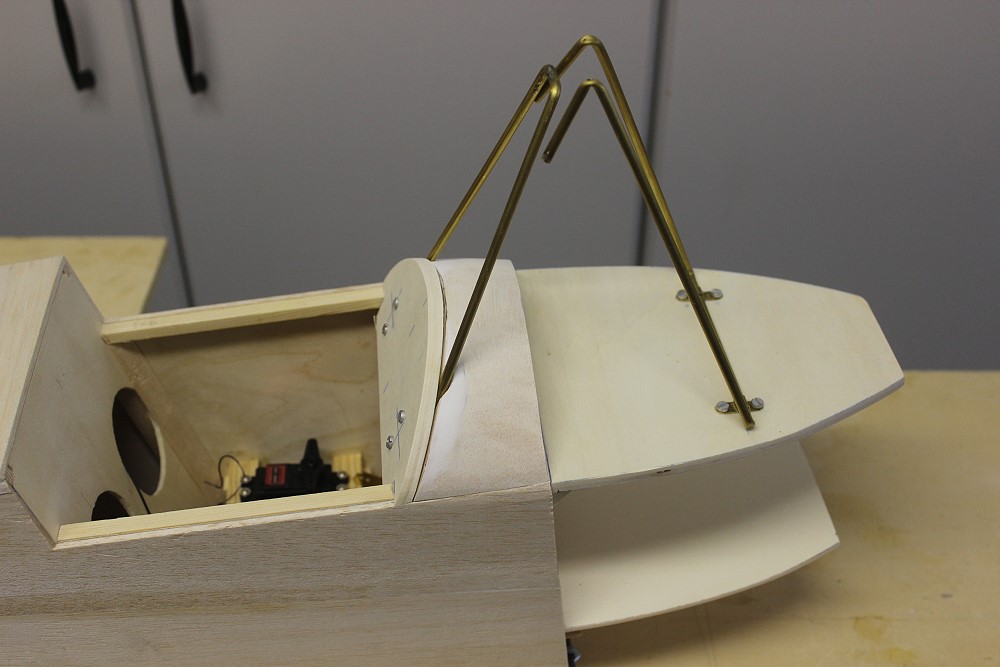

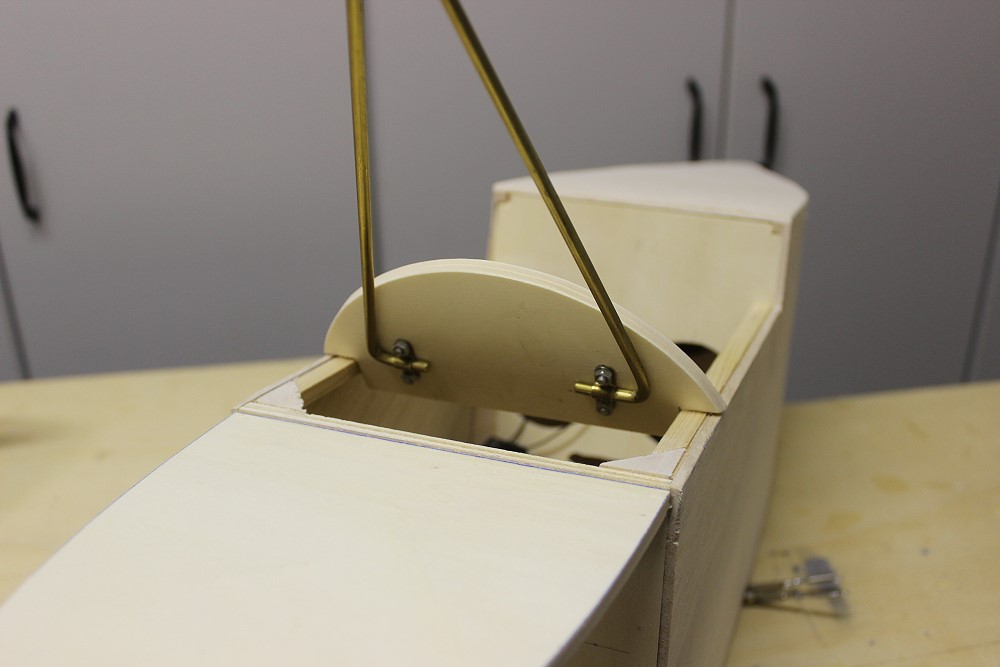

So sitzen die Stützen für den vorderen Flügel am Rumpf.

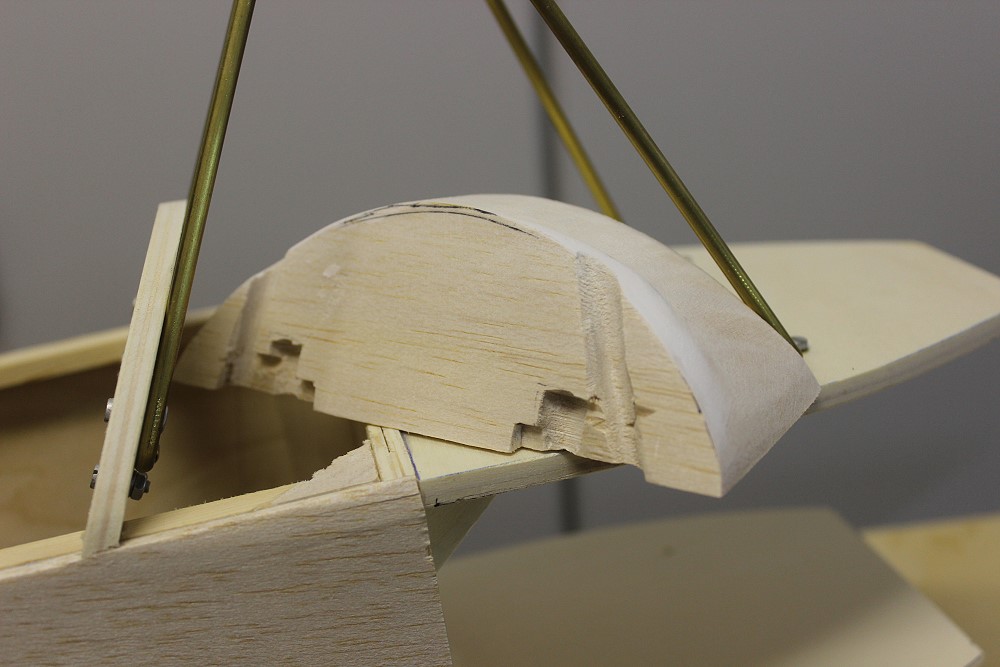

Den Füllklotz habe ich so ausgefräst, damit die Flügelstütze paßt.

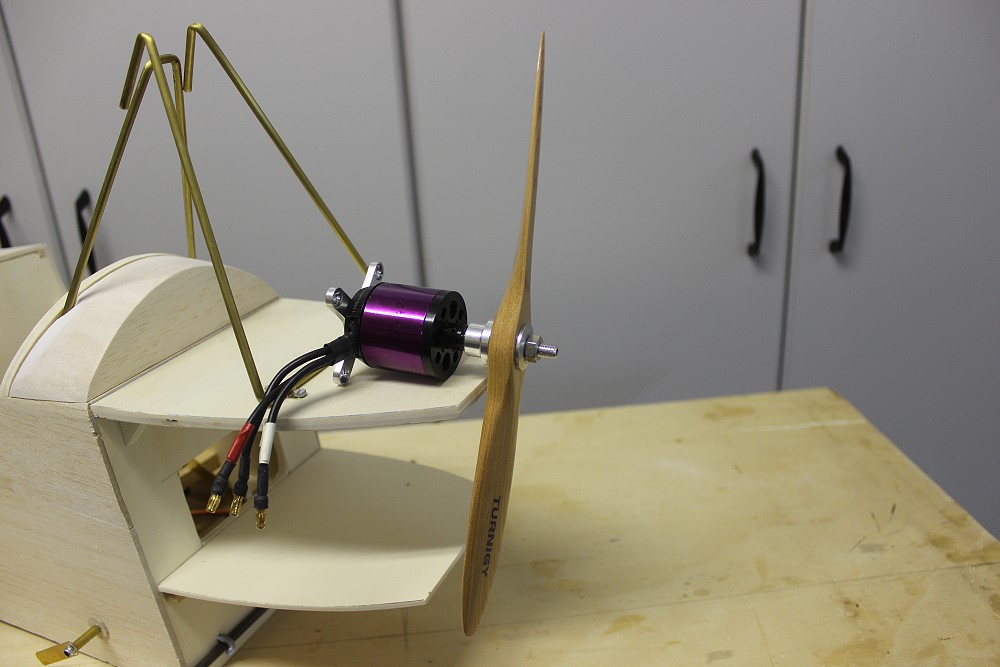

So etwa wird der Motor platziert.

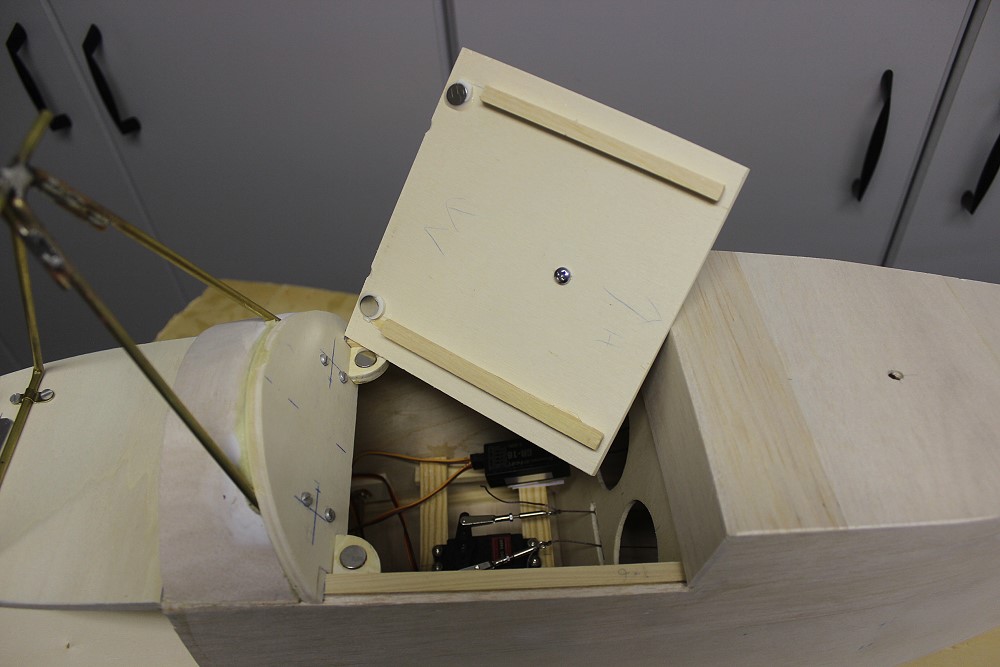

Der Kabinenbereich wird mit einem Deckel mit dem Piloten drauf verschlossen.
Hinten steckt der Deckel in einem Überstand aus einem Balsabrett, vorne halten ihn 2 Neodym-Magneten.
Vorne am Rumpf sind links und rechts 2 Pfosten für die Flügelverspannung eingeklebt.

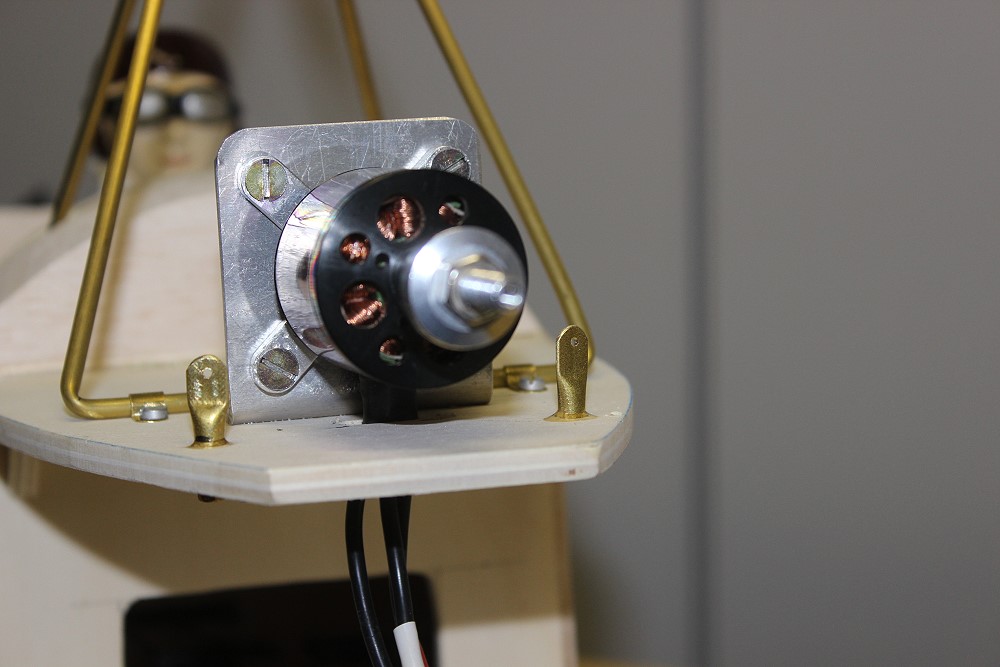

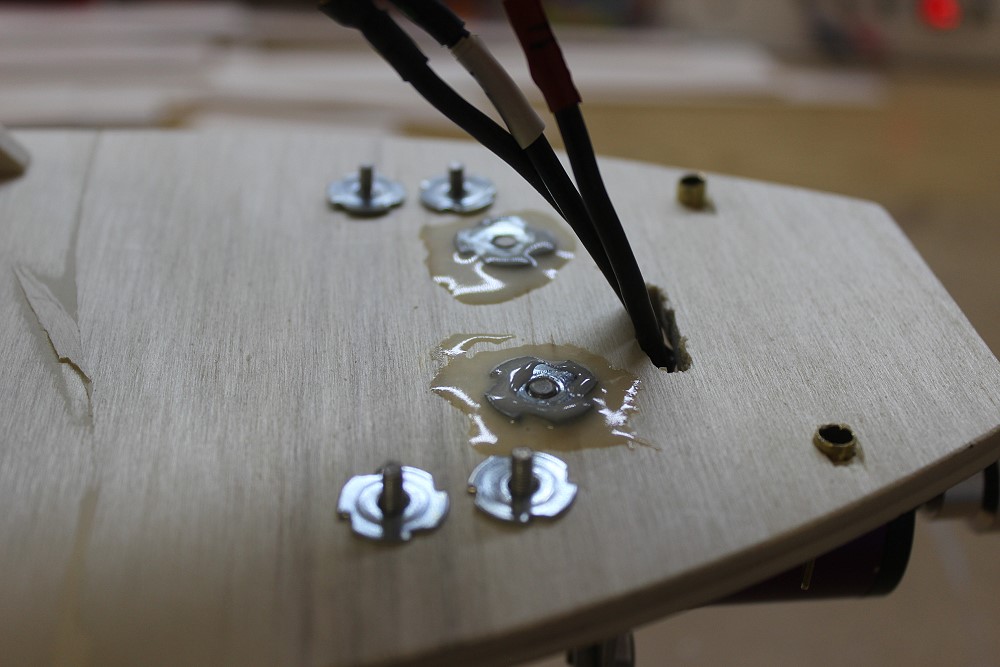

Die Unterseite des oberen Formspants. Von links nach rechts:
- 4 Schrauben für die Schellen des Baldachins;
- 2 Schrauben für das Motormontageblech;
- Motorkabel;
- Verspannungsstützen.

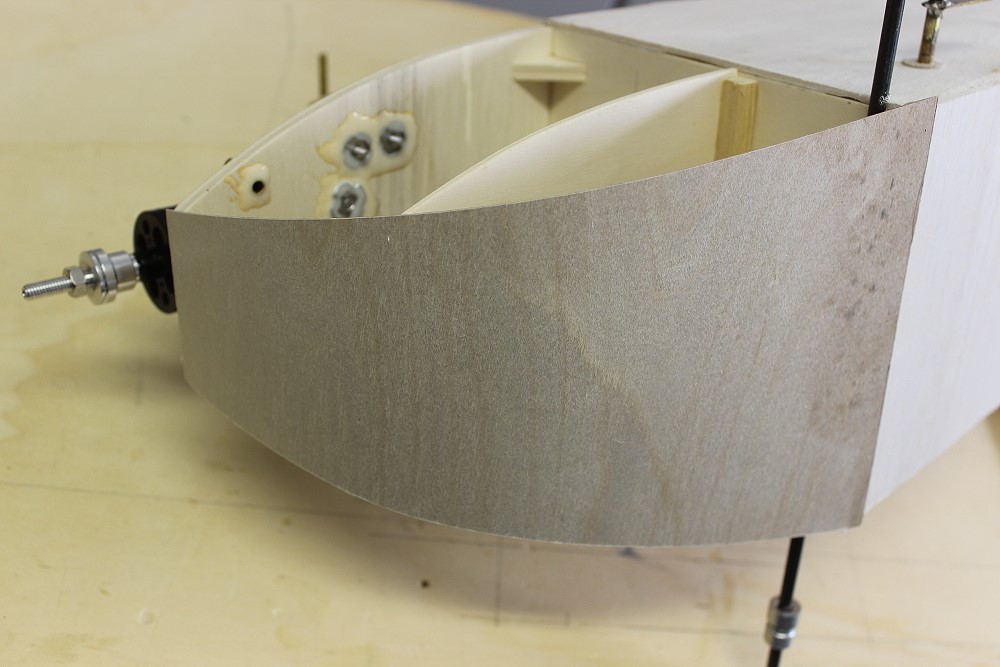

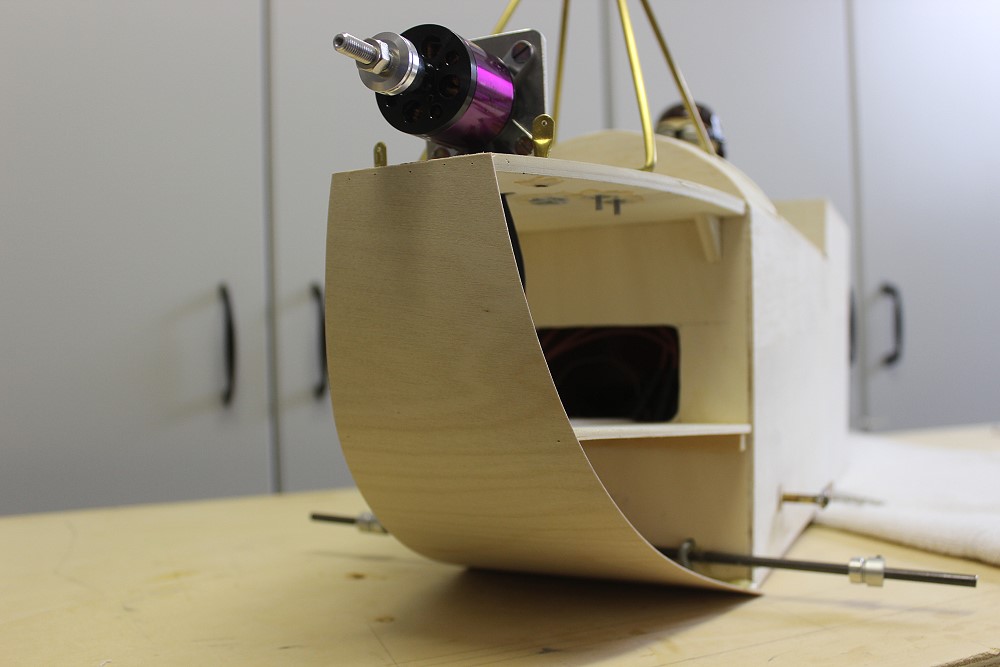

Die Unterseite der Rumpfnase wird aus 1mm SpH gemacht.
Es ist ein Trapez, obwohl es nicht so aussieht.
