Grunau Baby IIb 1933 |
|
| von schneider-modell, Kufstein | |
|
Seitenleitwerk |
|
 |

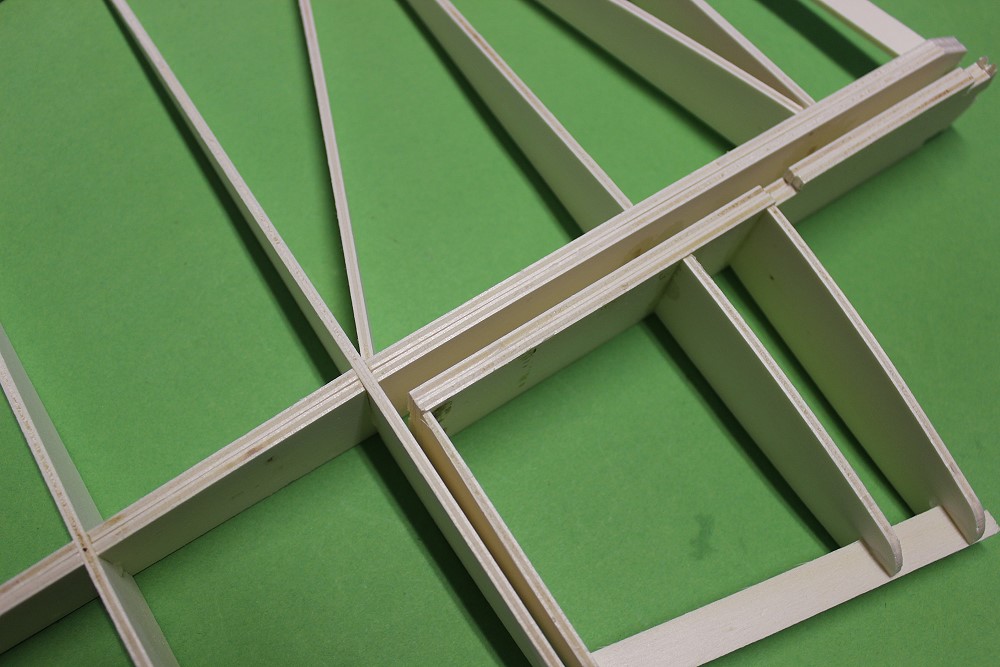

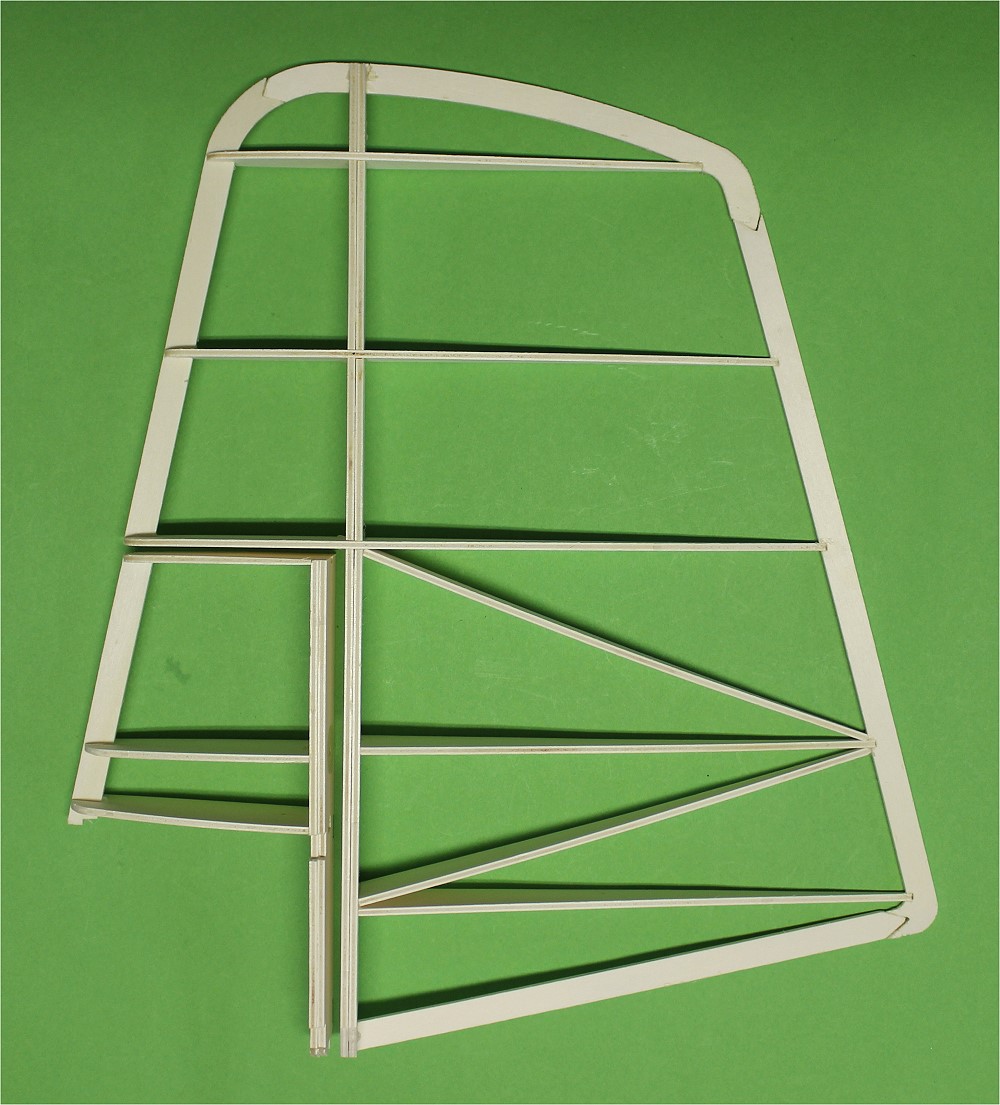

Das SLW ist mit dynamischem Ausgleich gestaltet. Das ist zunächst nur das Grundgerüst. Da kommen dann noch div. Beplankungen drauf. |
 |
Zu beachten ist, daß die Holmteile jeweils doppelt sind, also 6mm dick sind. |
 |

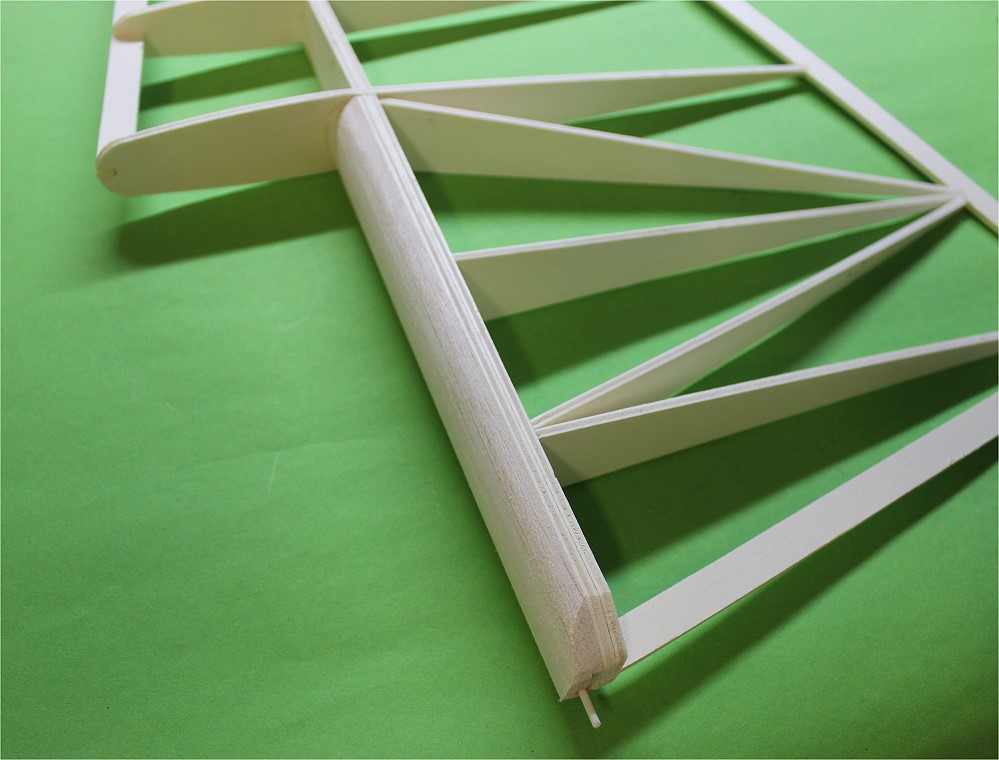

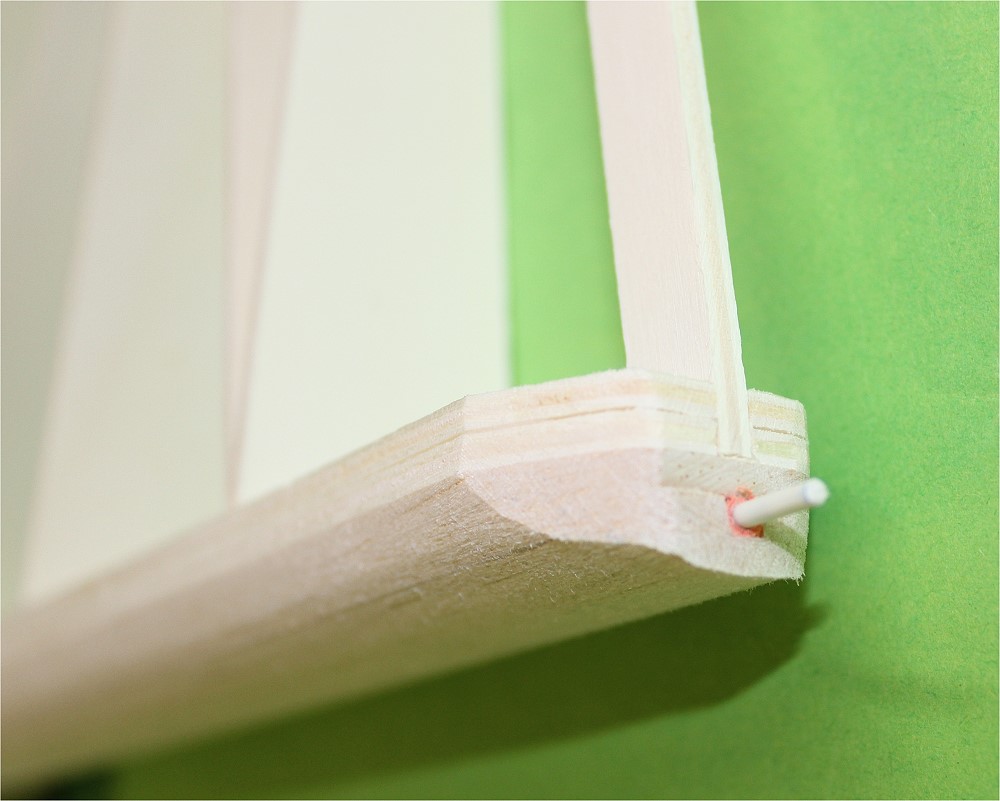

3 Lagen 3mm Balsa; in der mittleren Lage läuft das Bowdenzugrohr; darin ein 2mm GfK-Draht (Stahl oder CfK ginge auch). |
 |

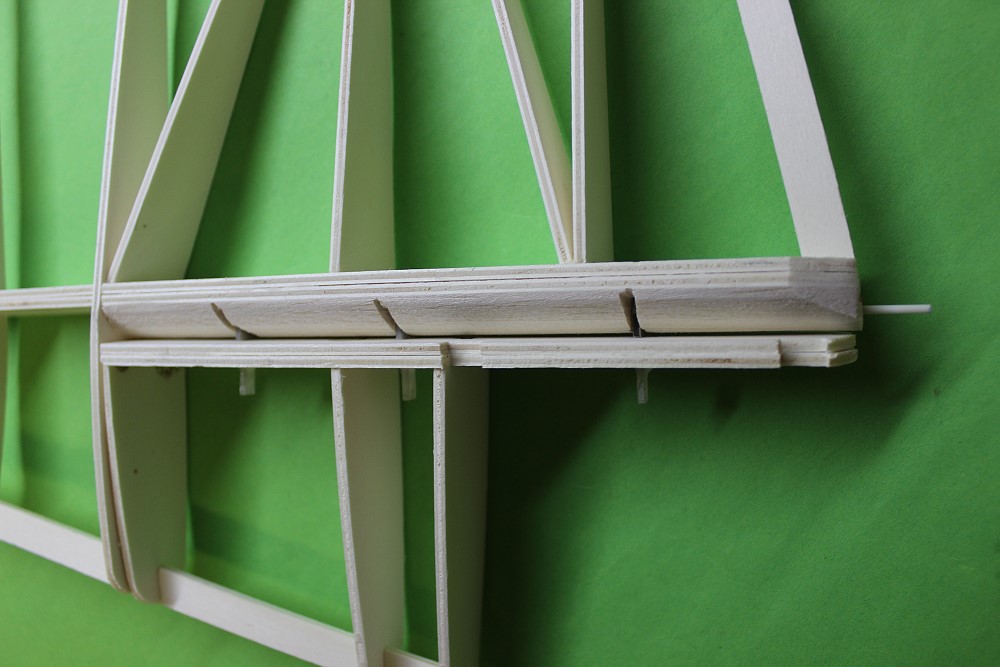

Hier nochmal deutlich. |
 |

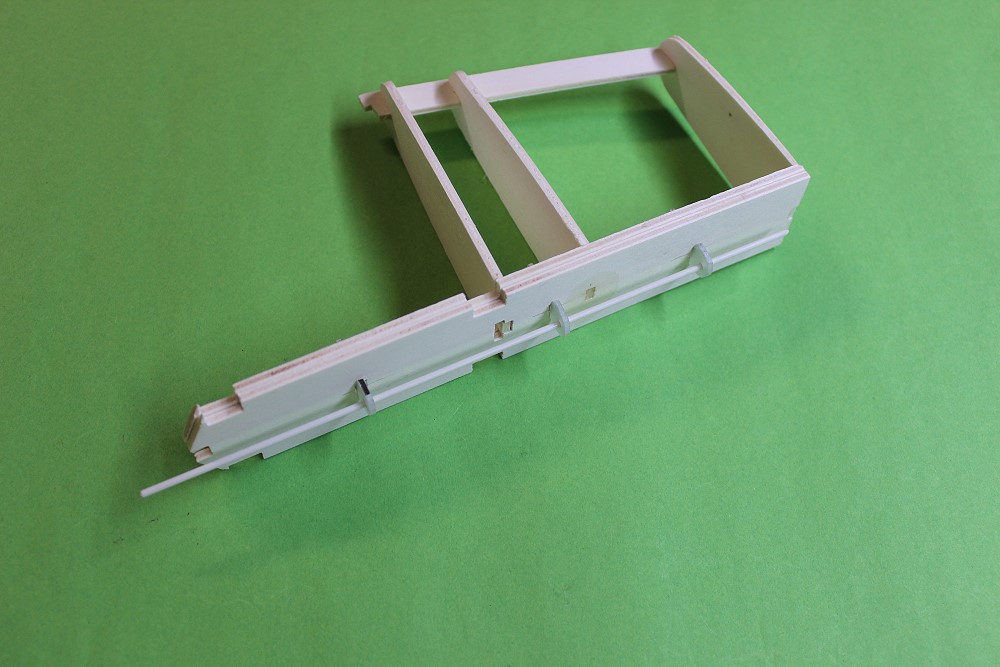

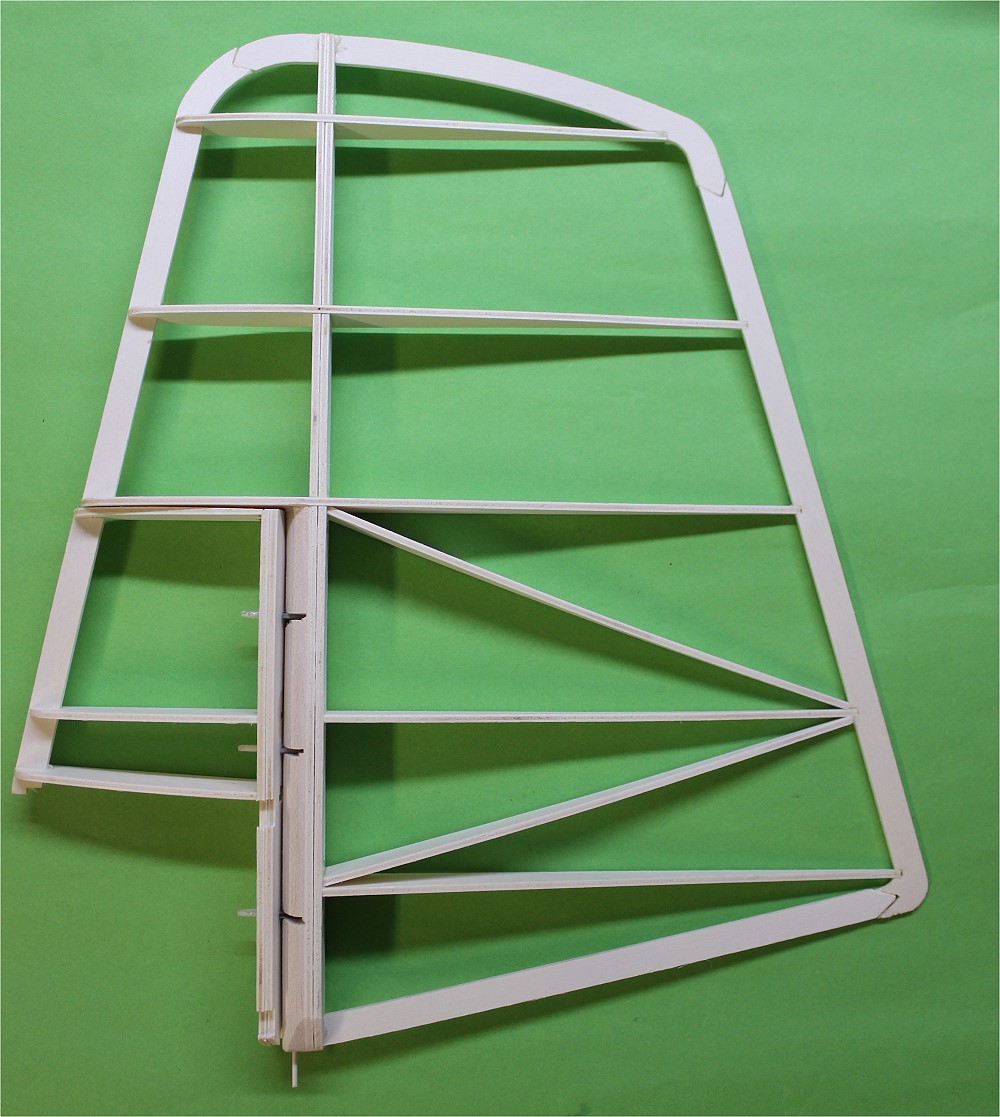

Drei GfK-Scharniere (siehe Kleinkram) sind im SR eingeklebt. |
 |
Schlitze in das SR und so ist das SR abnehmbar. |
 |
|
 |

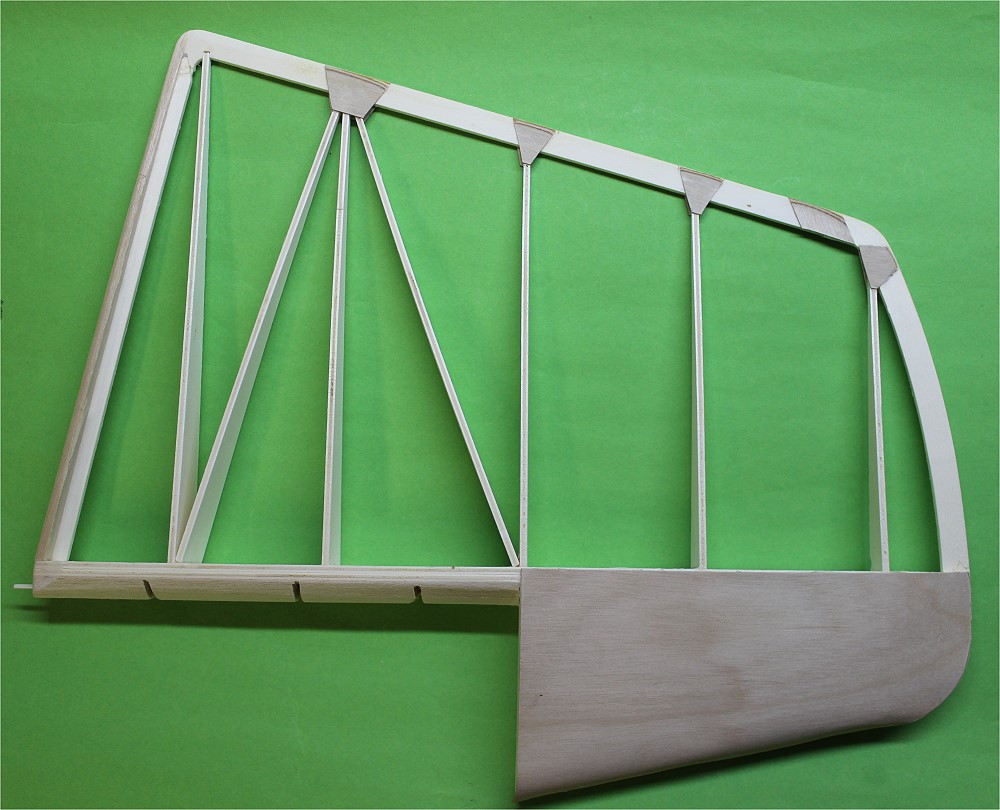

Die vordere Fläche ist beplankt, auf der Endleiste sind Verstärkungsecken und der untere Abschluß ist aufgefüttert. |
 |

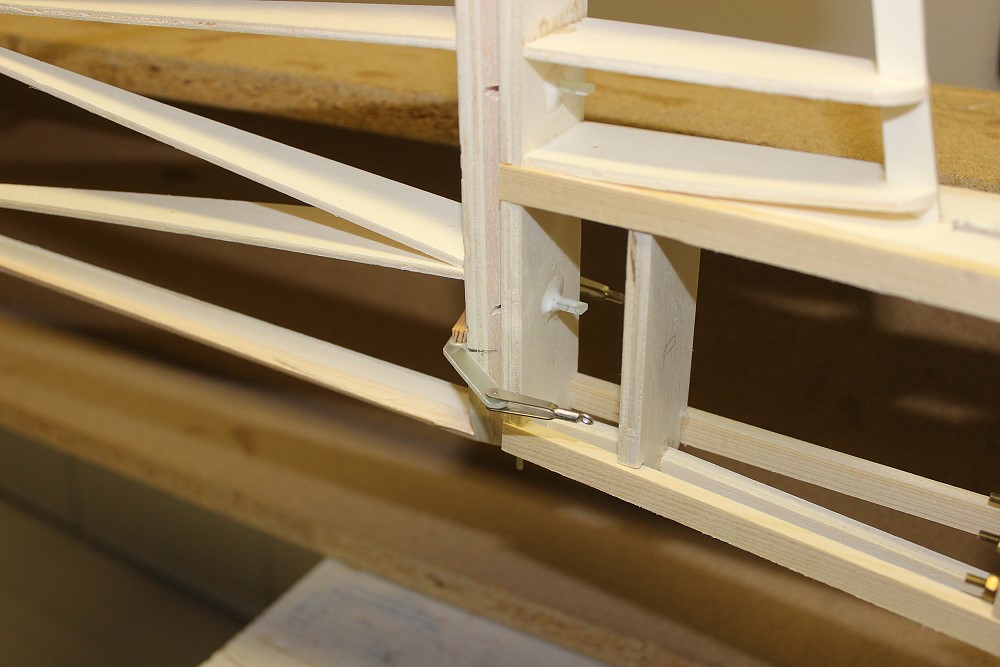

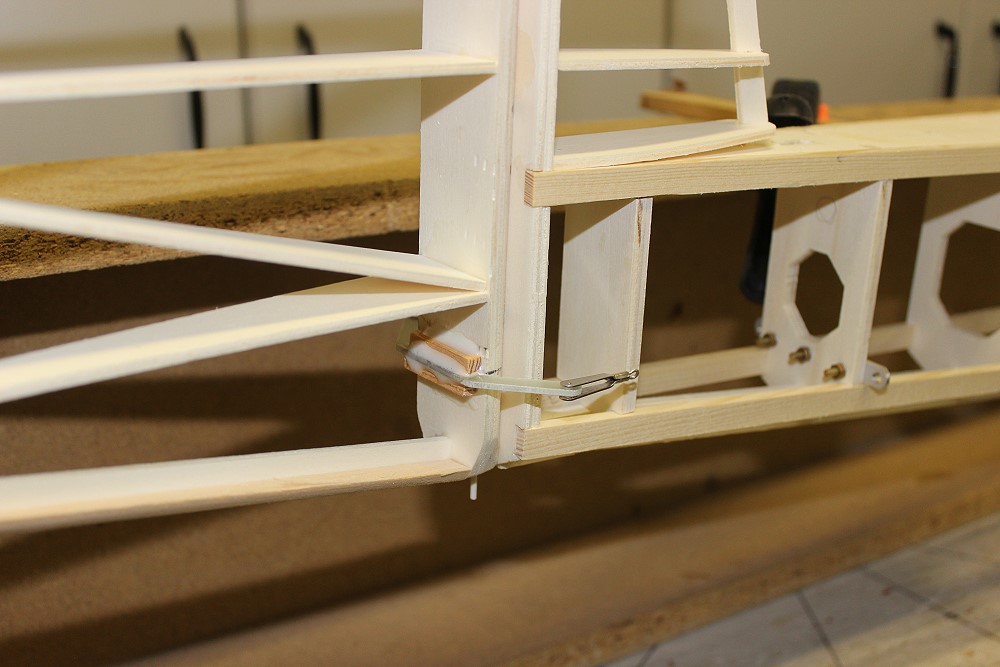

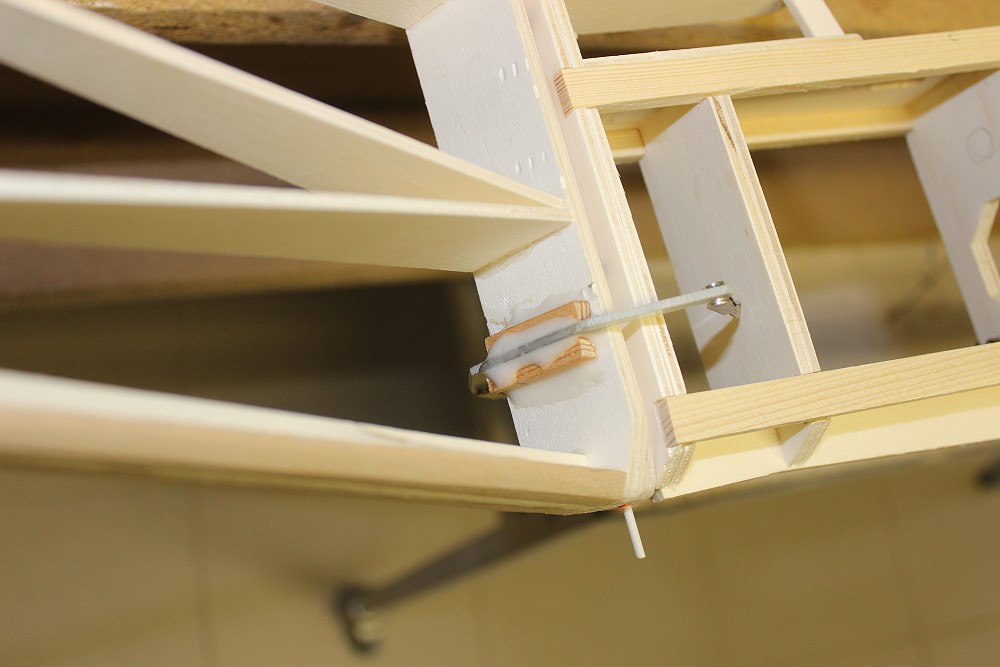

Das Ruderhorn - beidseitig - für das SR. |
 |
|
 |
|
 |

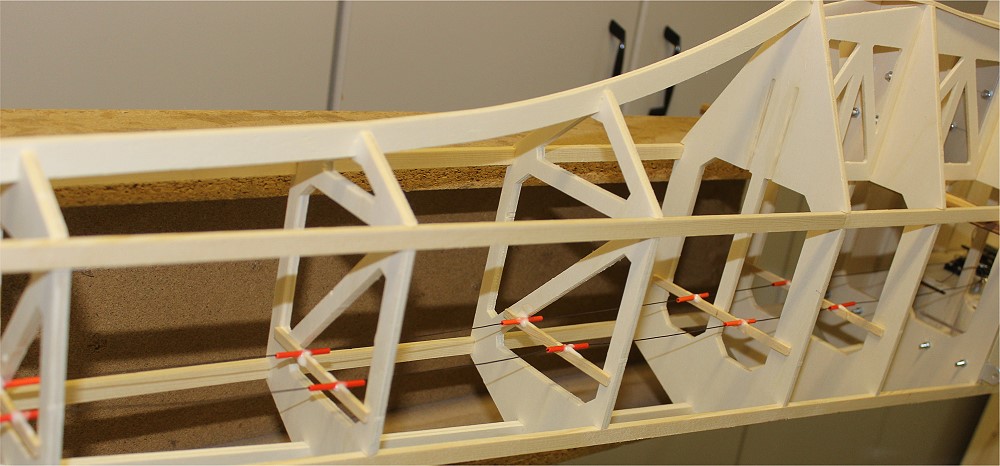

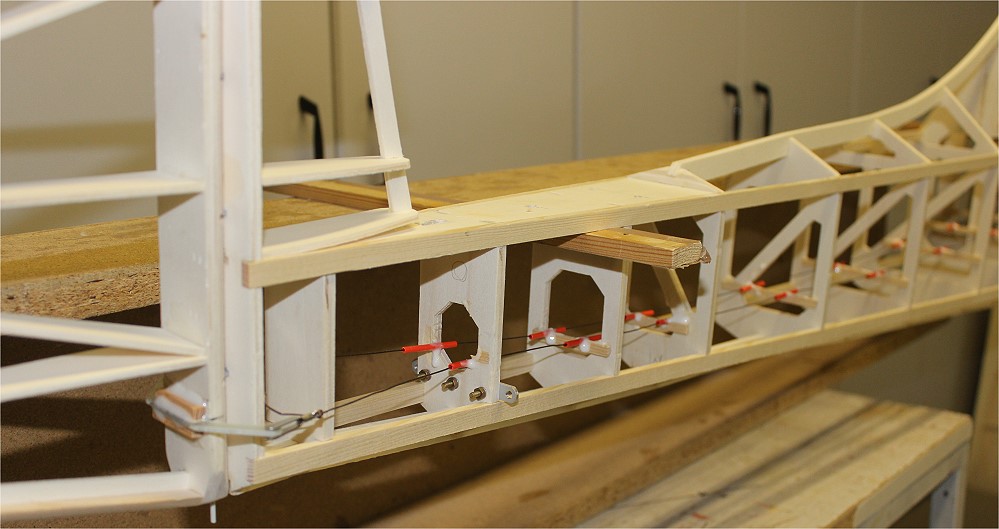

Die Ansteuerseile werden in Stücken eines Bowdenzugrohrs geführt. |
 |
Ich habe dazu Stücke einer 5x3mm Kiefernleiste an die Spanten geklebt. |
