Grunau Baby IIb 1933 |
|
| von schneider-modell, Kufstein | |
|
Kleinkram |
|
| Ich warte auf die Frästeile. In der Zwischenzeit mache ich Teile, die sonst erst am Schluß hergestellt werden. | |

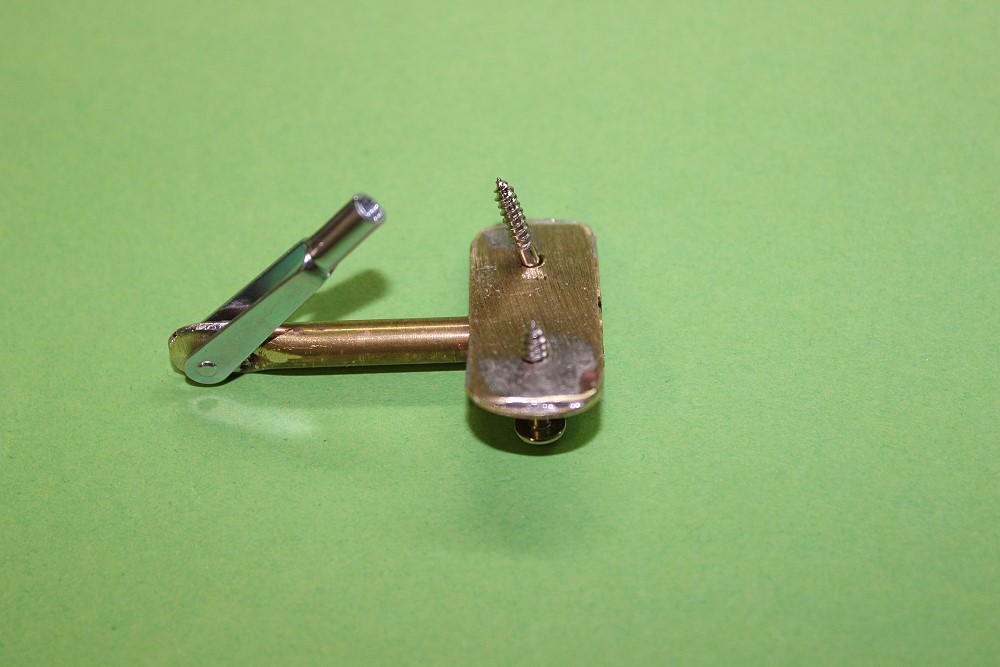

| Ruderhorn für HLW | |
 |

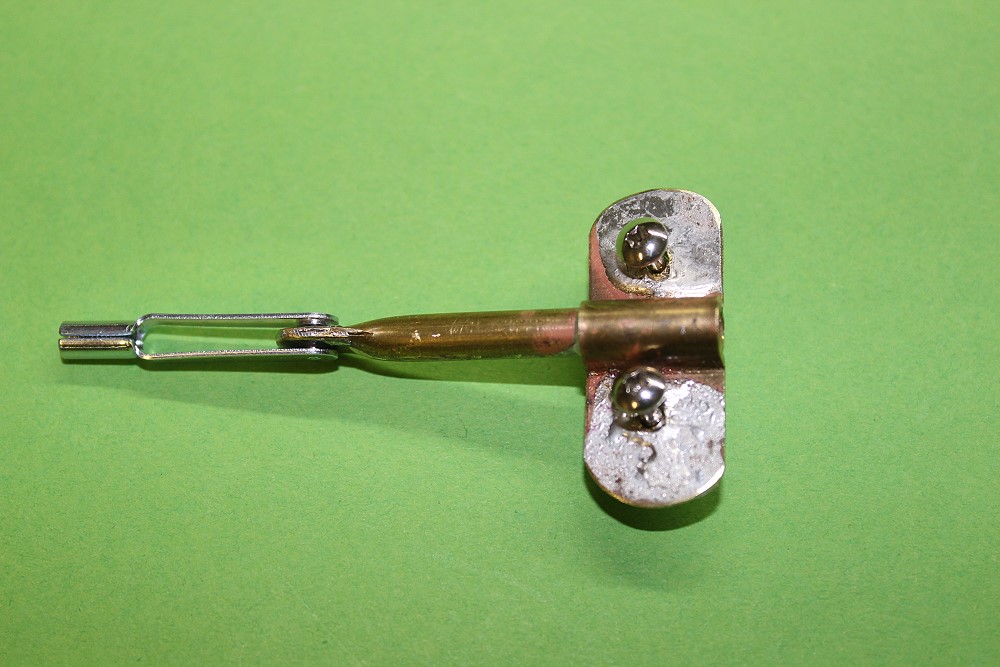

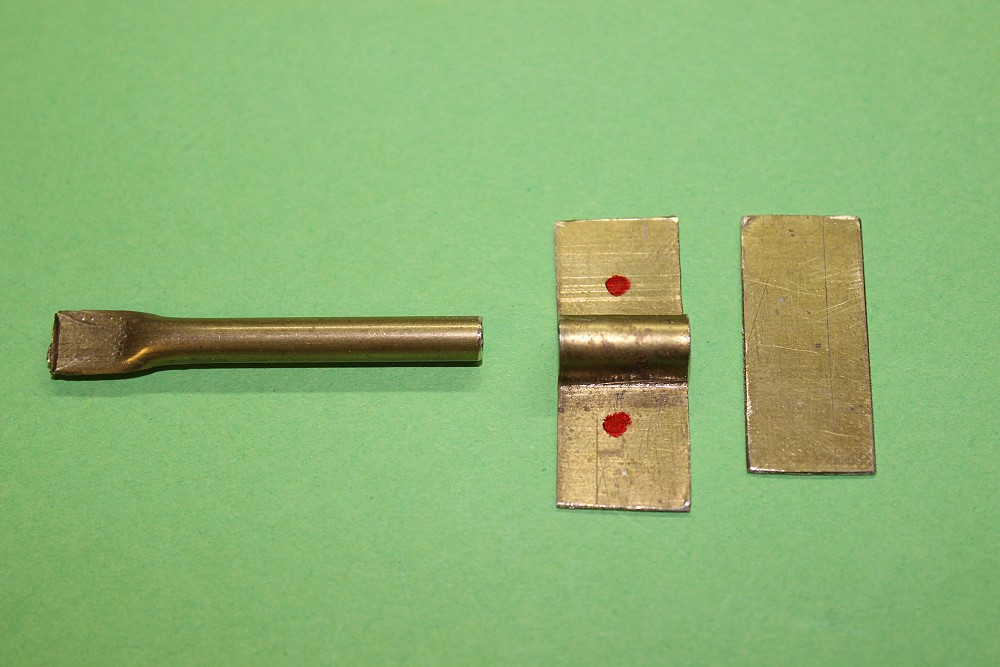

Ruderhorn aus einem 5mm Ms-Rohr. Die Schelle und das Deckblech sind aus 0,6mm Messingblech. |
 |
Das Rohr ist eingelötet. |
 |
Rückseite mit Befestigungsschrauben. |
| Ruderscharniere | |
 |

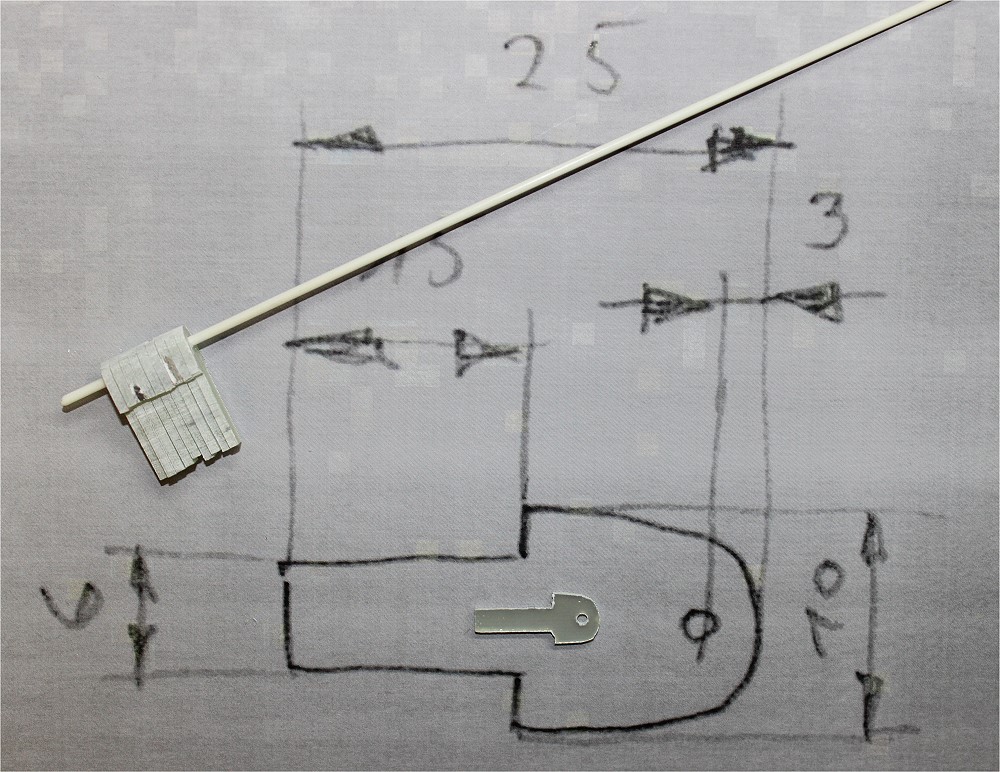

Sämtliche Ruderscharniere mache ich aus 2mm GfK, als
Scharnier dient ein 2mm GfK-Draht, wahlweise ein CfK- oder Stahl-Draht. Damit sind alle Ruder leicht abnehmbar. |

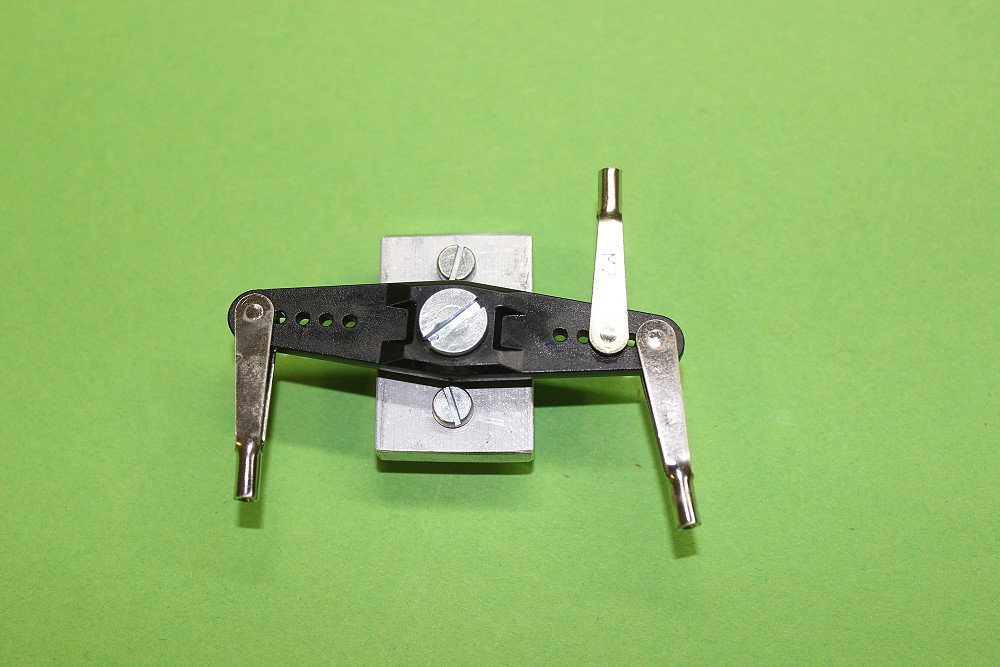

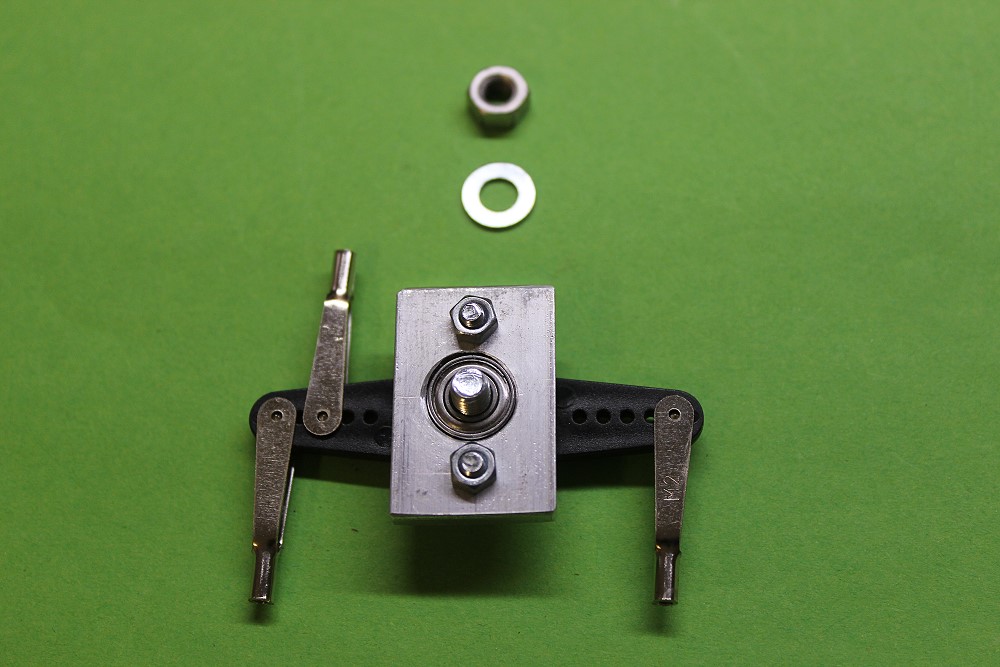

| SR-Wippe SR-Anlenkung mit Seilen über die Wippe. | |
 |

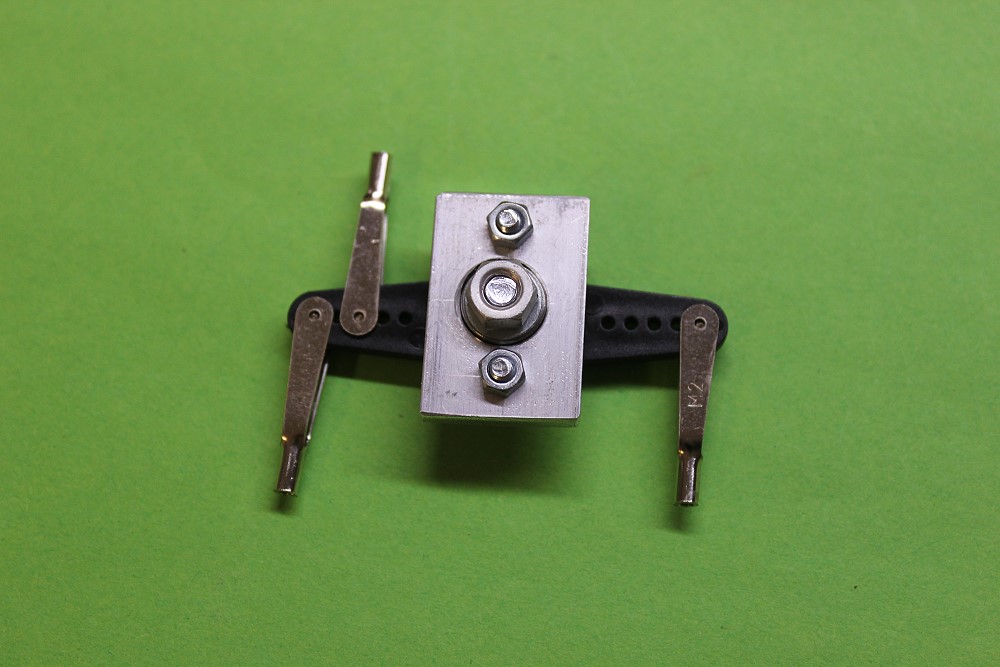

Als Achse dient eine M5 Schraube in einem Kugellager. |
 |
 |
 |

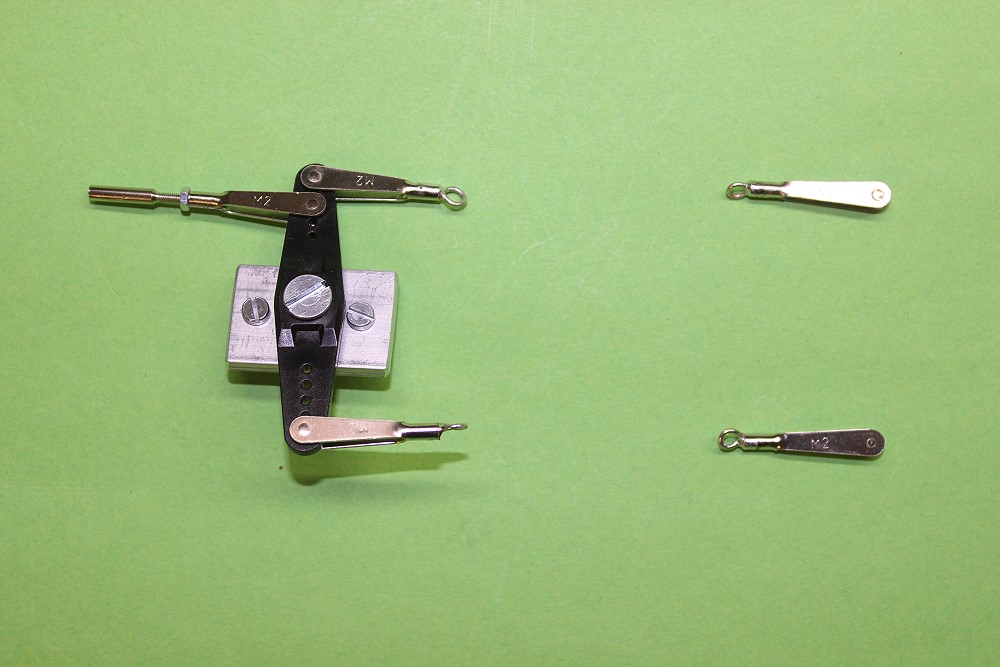

In die Gabelköpfe habe ich Ösen eingelötet. In die kommen dann die Seile für die SR-Anlenkung. |

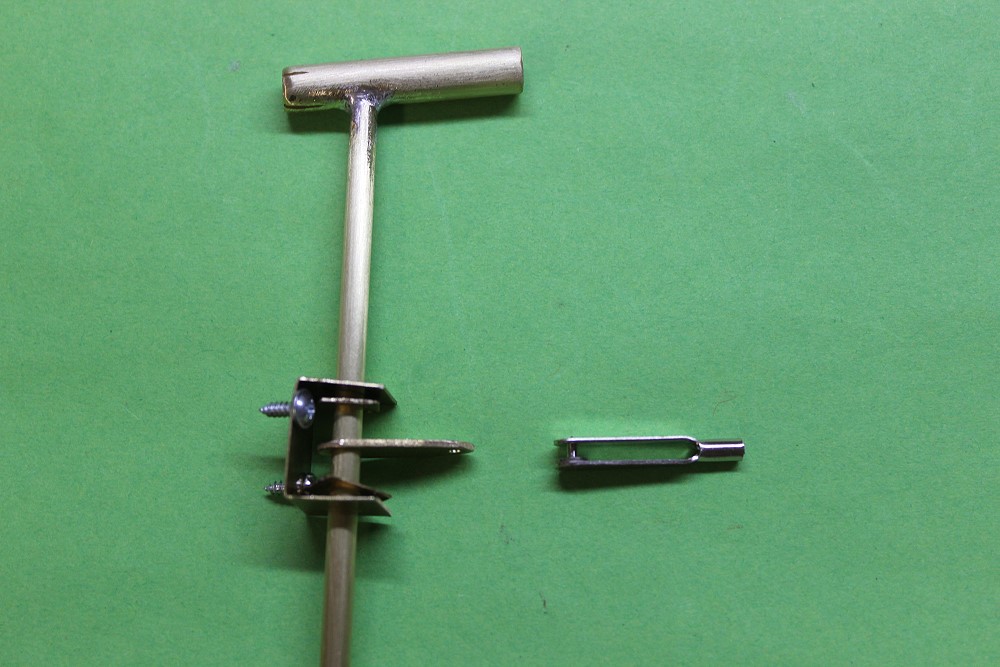

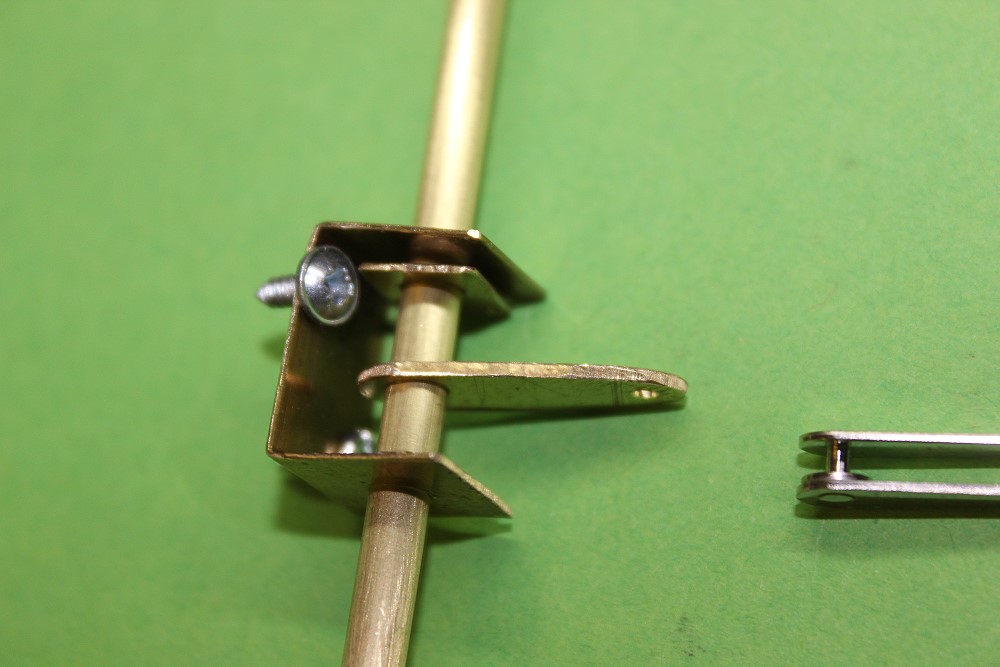

| Kabinenhaubenverschluß Das Venturirohr wird drehbar gemacht und verriegelt die Haube. Das wird später alles verlötet, wenn die Höhe festgelegt ist. | |
 |
 |

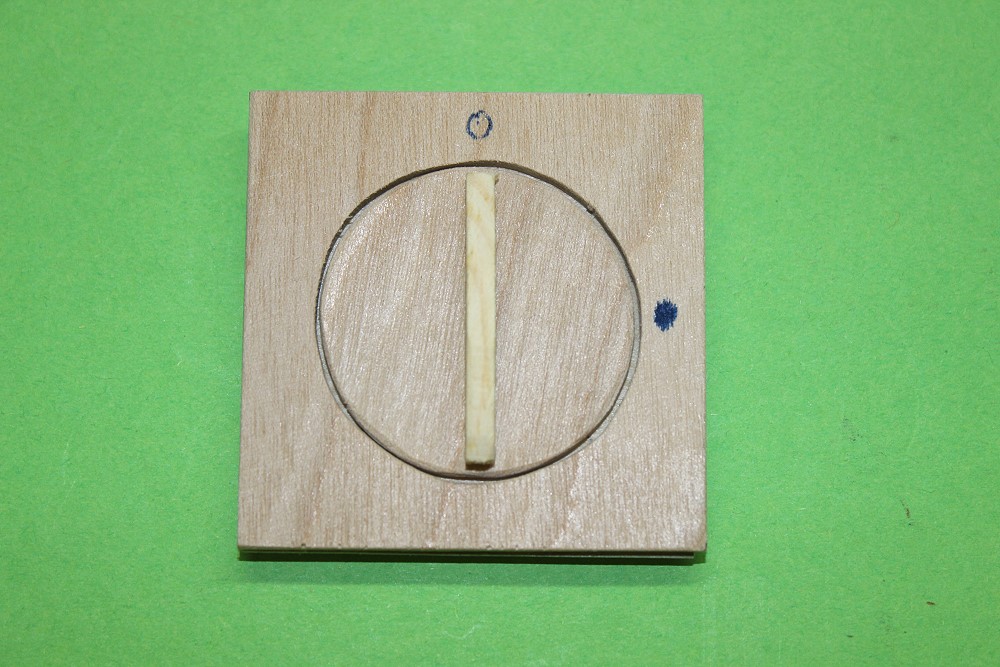

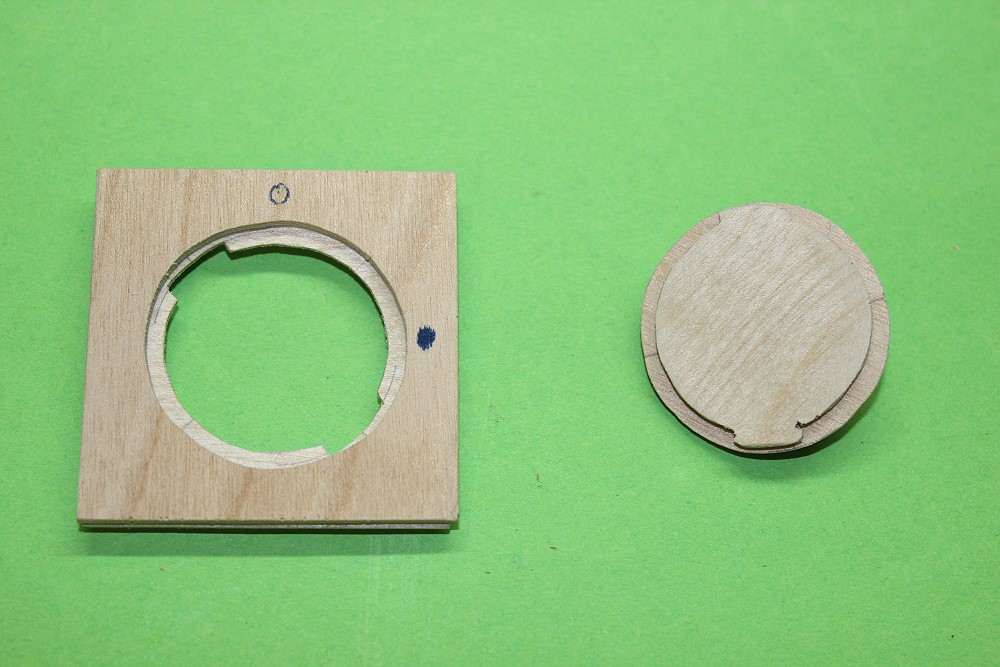

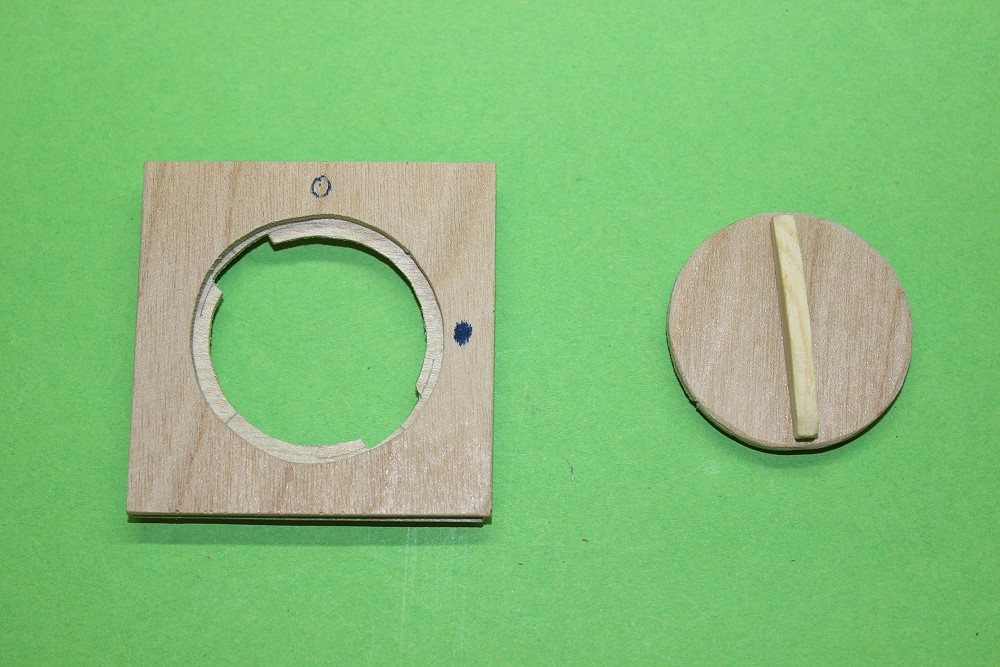

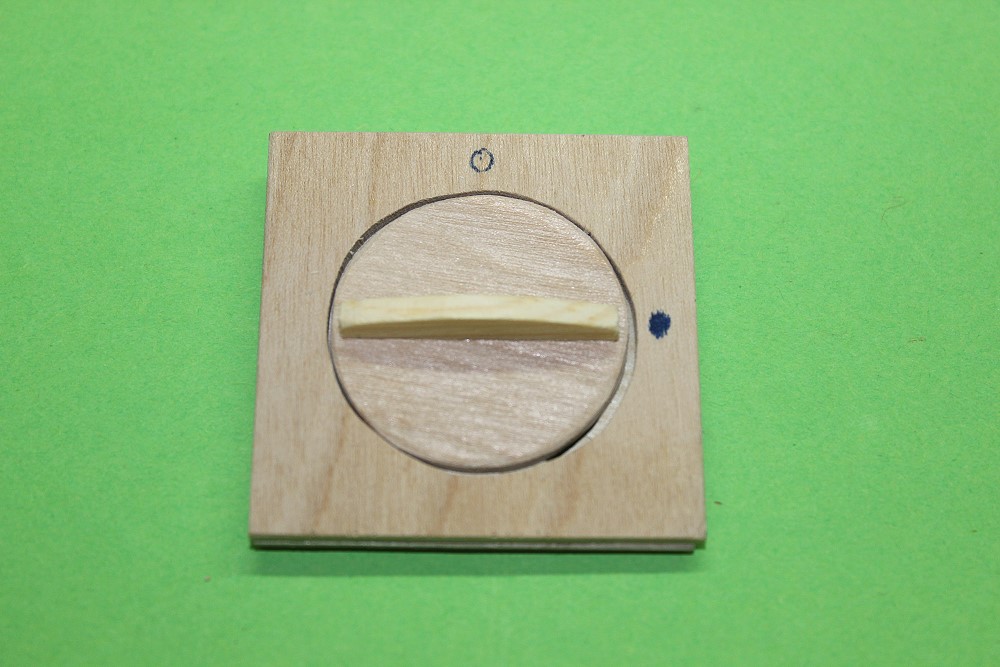

| Wartungsklappe im Heck | 2mm SpH, darunter 1mm SpH |
 |
 |
 |
 |

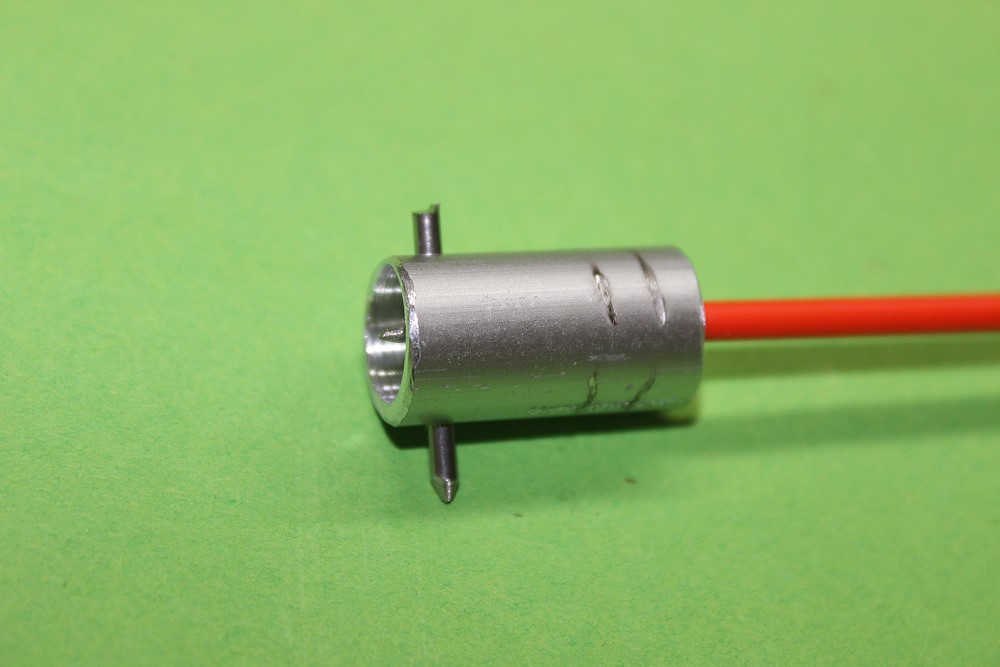

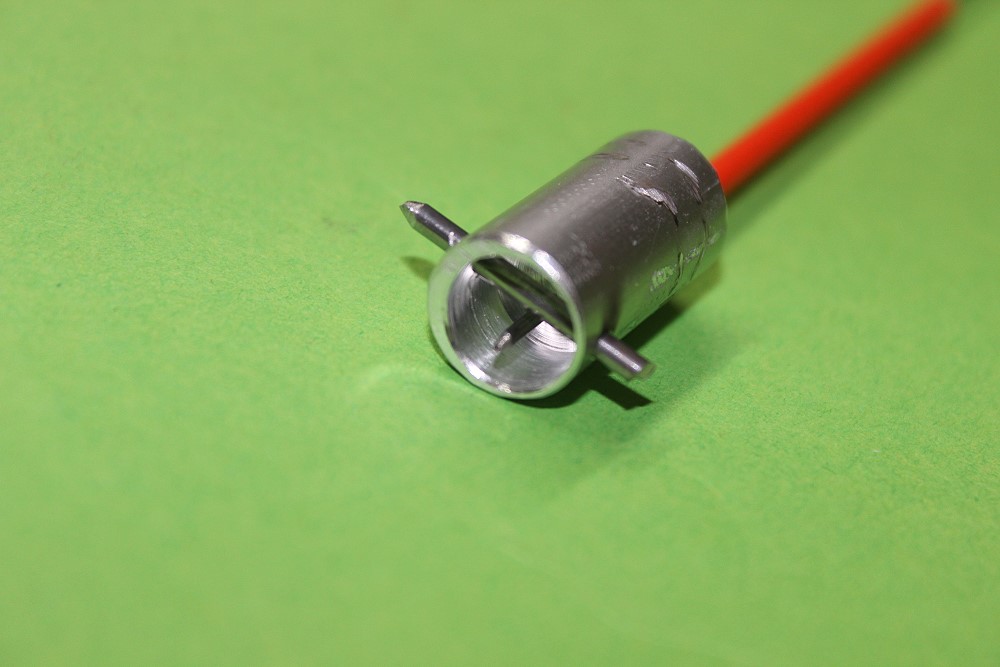

| Schleppkupplung | 12mm Alu-Rundmat., auf 9,5mm aufgebohrt |
 |
 |

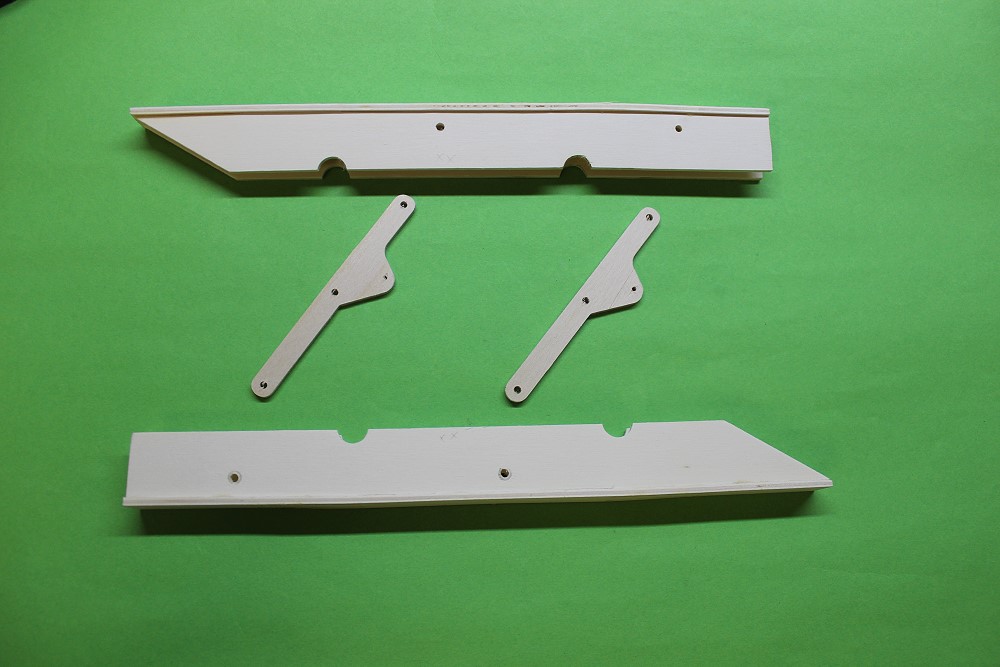

| Störklappen oben und unten | |
 |
|

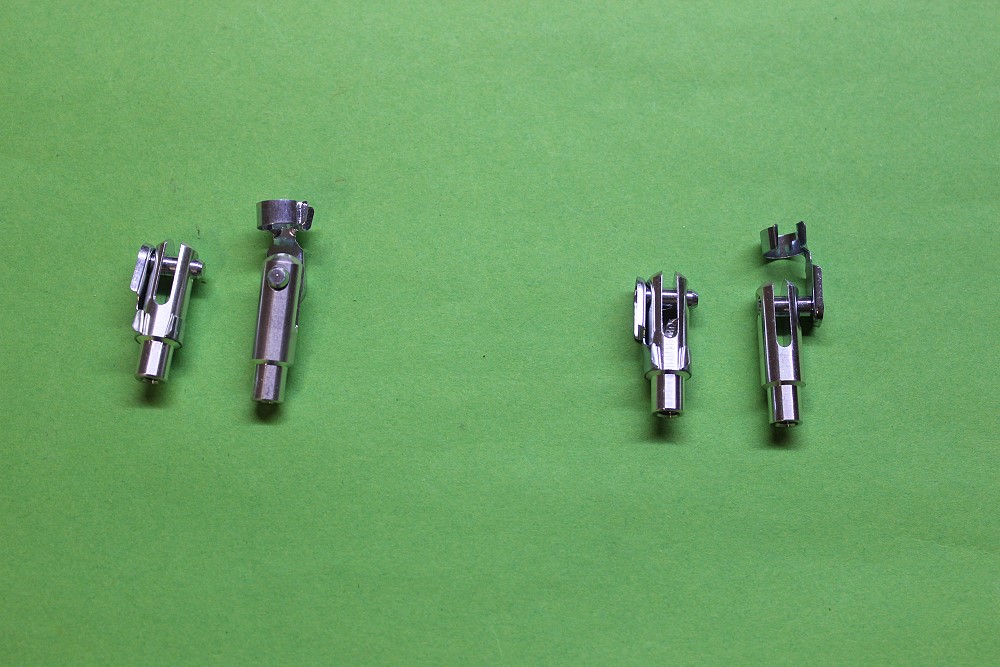

| Gabelköpfe M4 für Flächenstreben, M3 für HLW-Streben | |
 |
|
