Grunau Baby IIb 1933 |
|
| von schneider-modell, Kufstein | |
|
Störklappen |
|
 |

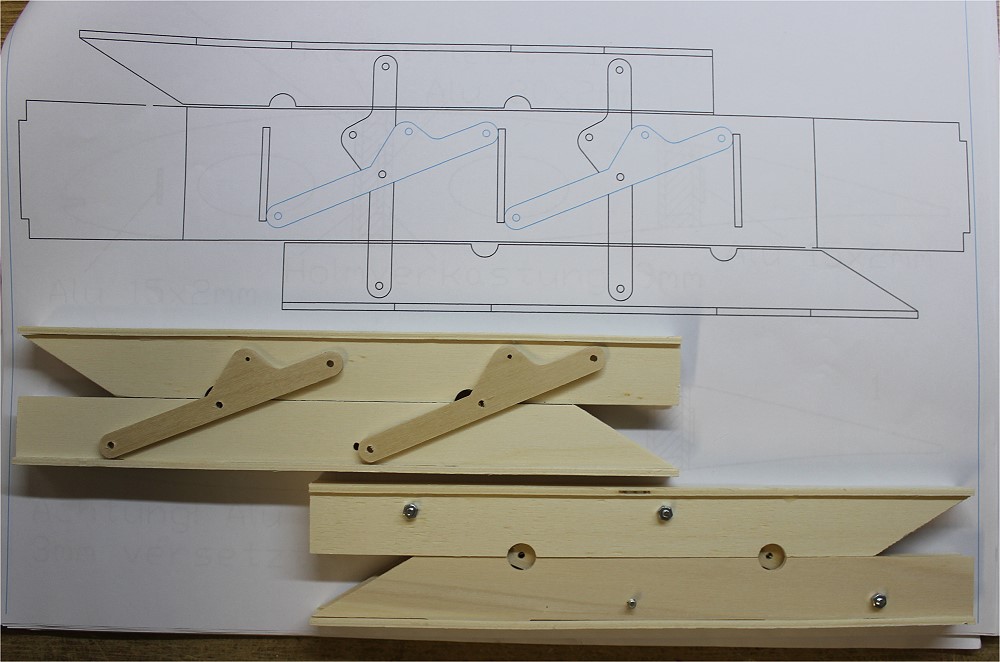

Die Klappen fahren oben und unten aus - Schempp-Hirth. |
 |

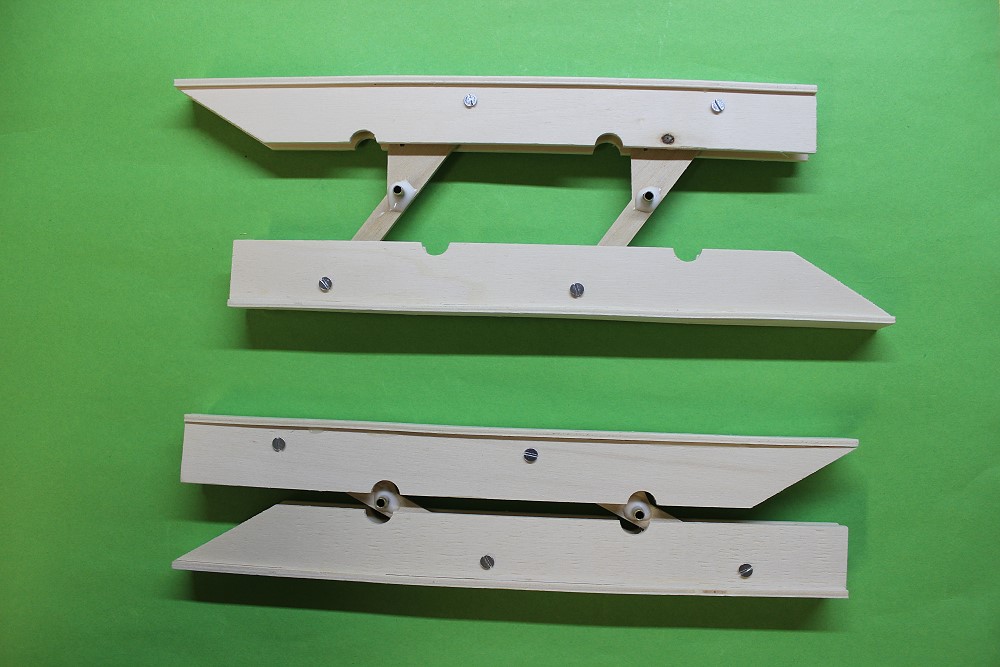

Oben eingefahren, unten ausgefahren. |
 |

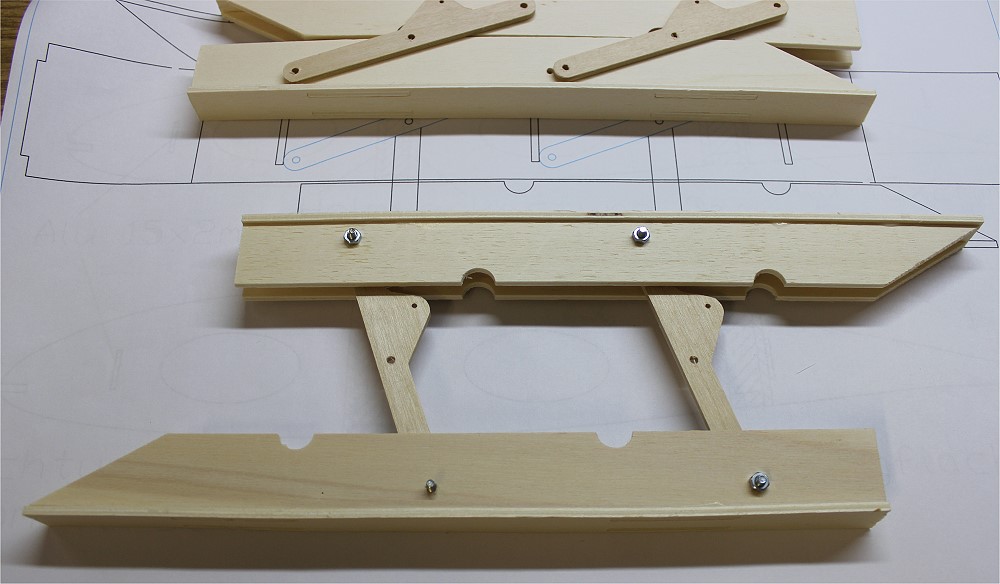

Die Hebel sind mit den Klappen verschraubt. Dann sind
Ms-Röhrchen für die M3-Achse eingeklebt. Die Klappen sind NICHT verbogen. Das kommt vom Objektiv. |
 |

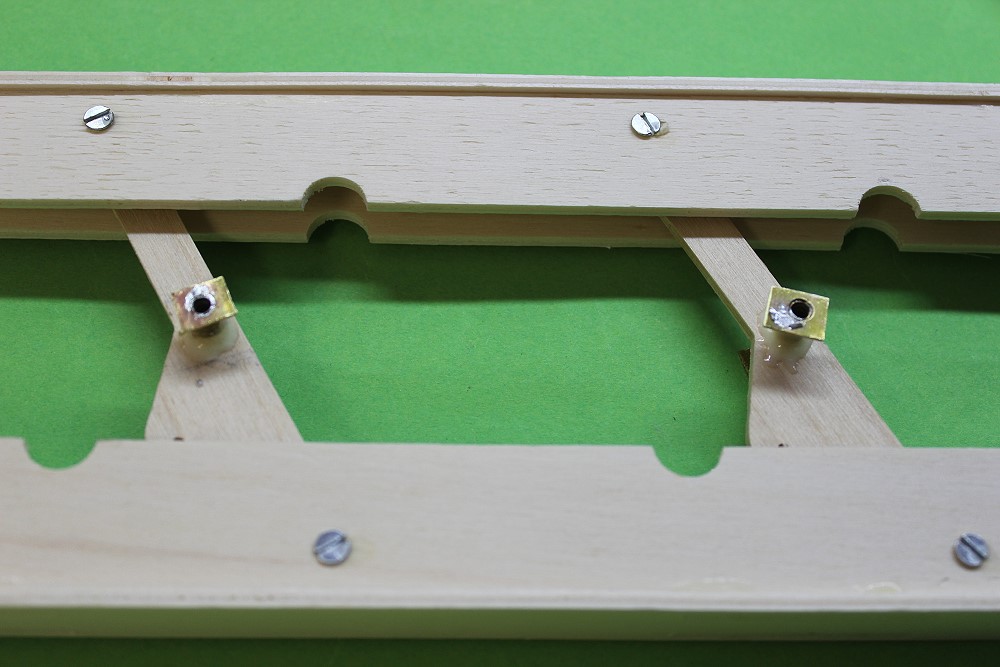

Der Klappenkasten ist 20mm hoch. Damit die Ms-Röhrchen sich nicht in die Löcher reinarbeiten, habe ich jeweils noch 0,6mm Ms-Blechscheiben angelötet. |
 |

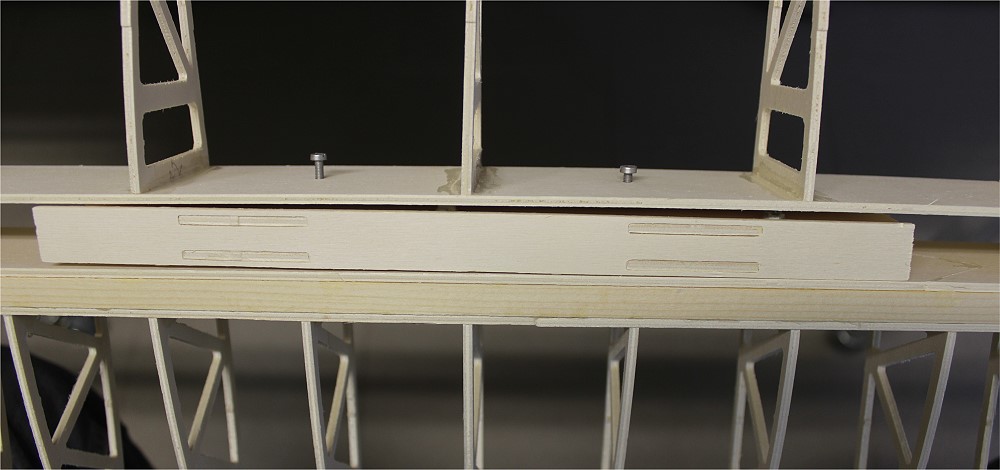

Klappen zunächst nur gesteckt: geschlossen |
 |

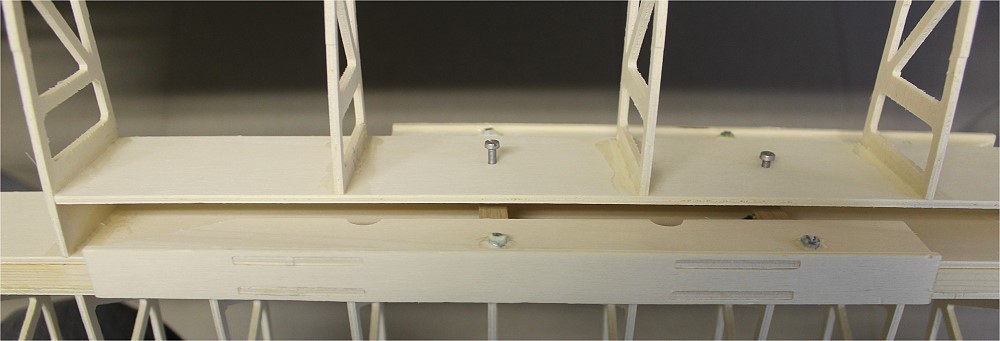

offen |
 |

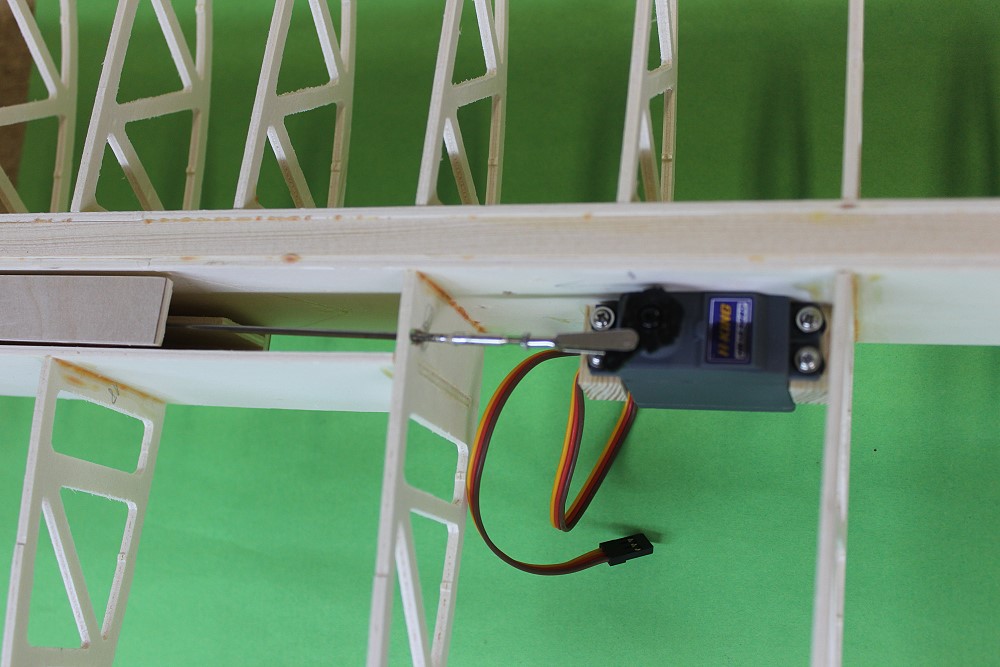

Das Klappenservo mit Schubstange. |
 |

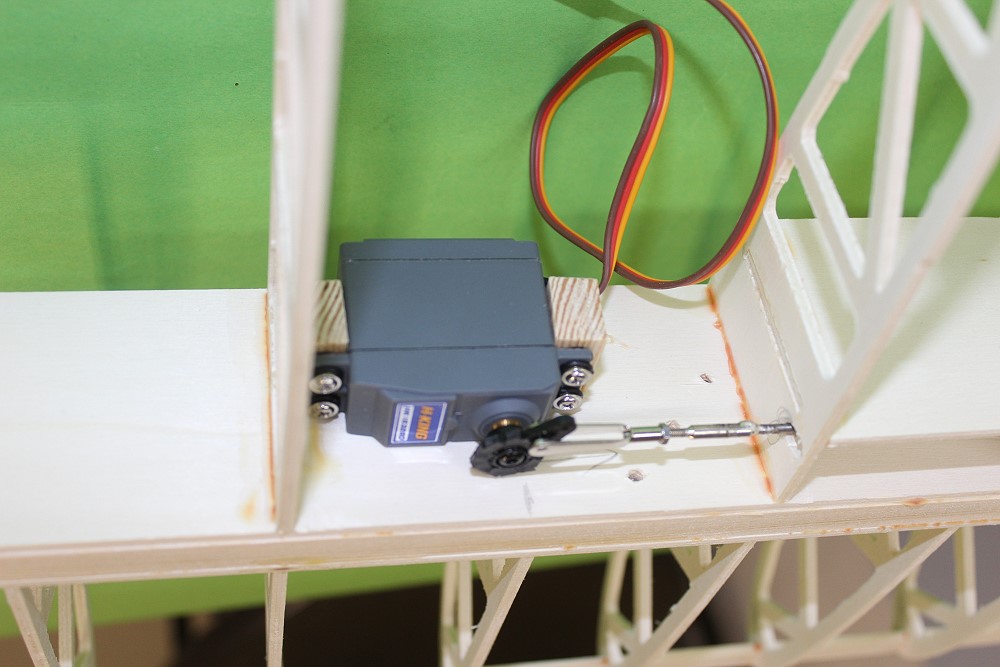

Das Servo ist an der Holmverkastung befestigt. |
