Fafnir 2 "Sao Paulo", 1934 |
|
|
Seitenleitwerk |
|
|
zum Vergrößern auf die Bilder klicken |
|
 |

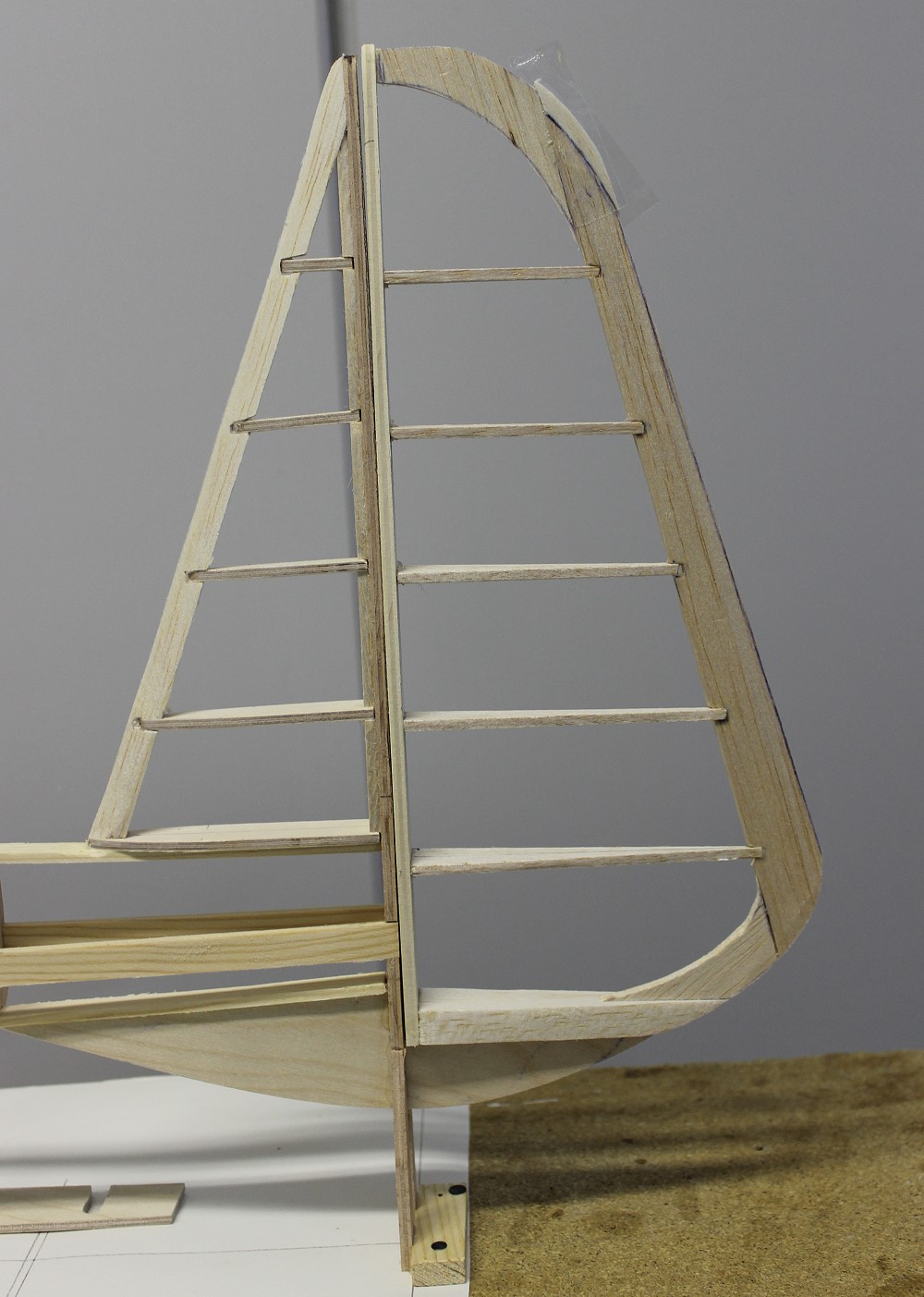

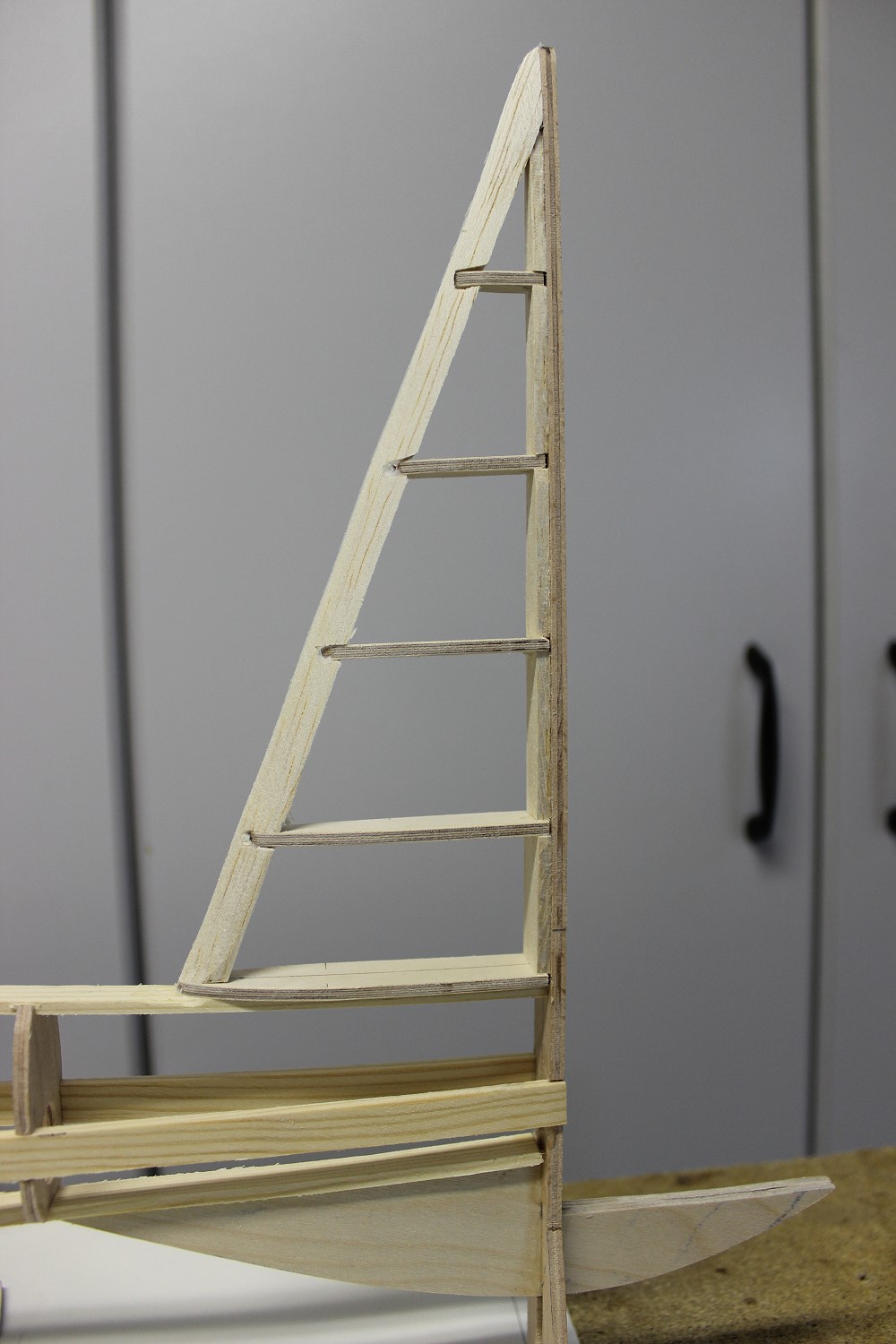

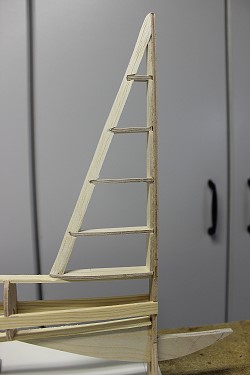

Die SLW-Dämpfungsfläche wird aus 3mm SpH-Rippen gemacht,
die wie Rippe 14 profiliert sind. Nasenleiste aus Balsa, Rippen
verzapft. Später wird mit 1,5mm Balsa beplankt. |
 |

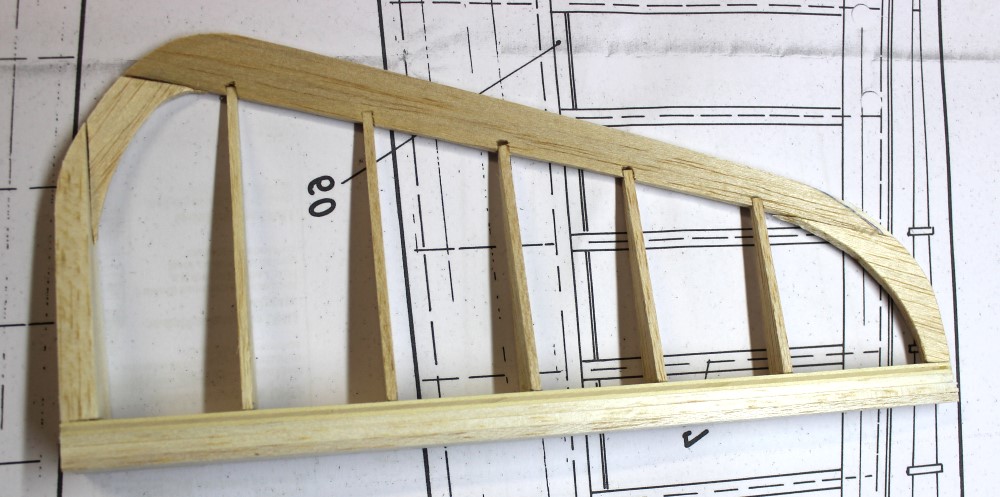

Das Seitenruder wird aus 3mm Balsa-Dreiecksrippen gemacht, die auf einen 3mm SpH-Holm geklebt werden. Der Holm ist um 2x1,5mm breiter als die Dämpfungsfläche, da das SR nicht beplankt wird. |
 |

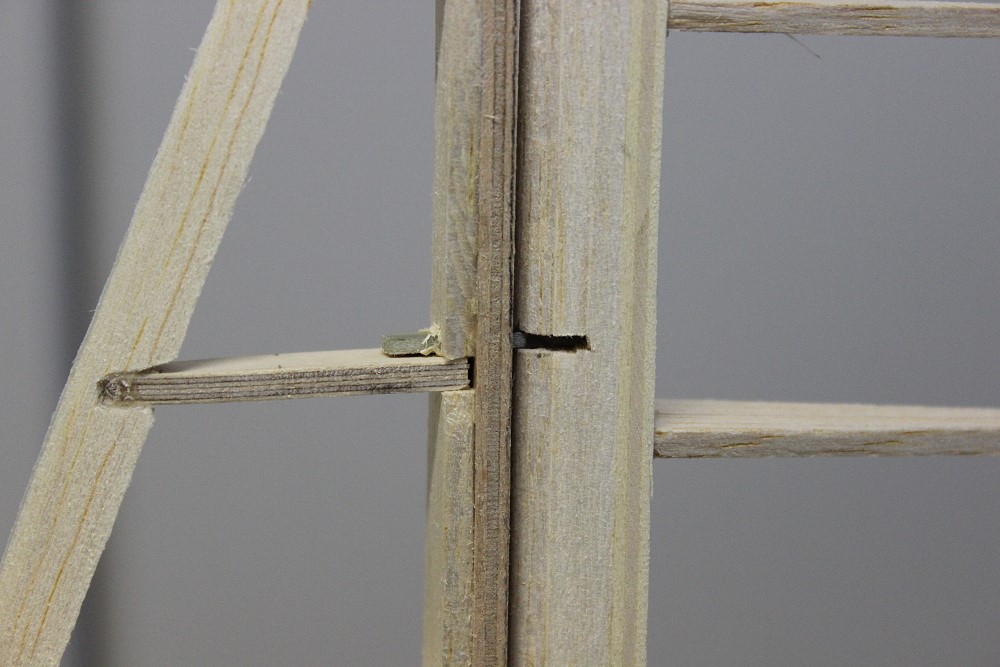

SR-Holm mit 3 Lagen 3mm Balsa ... |
 |

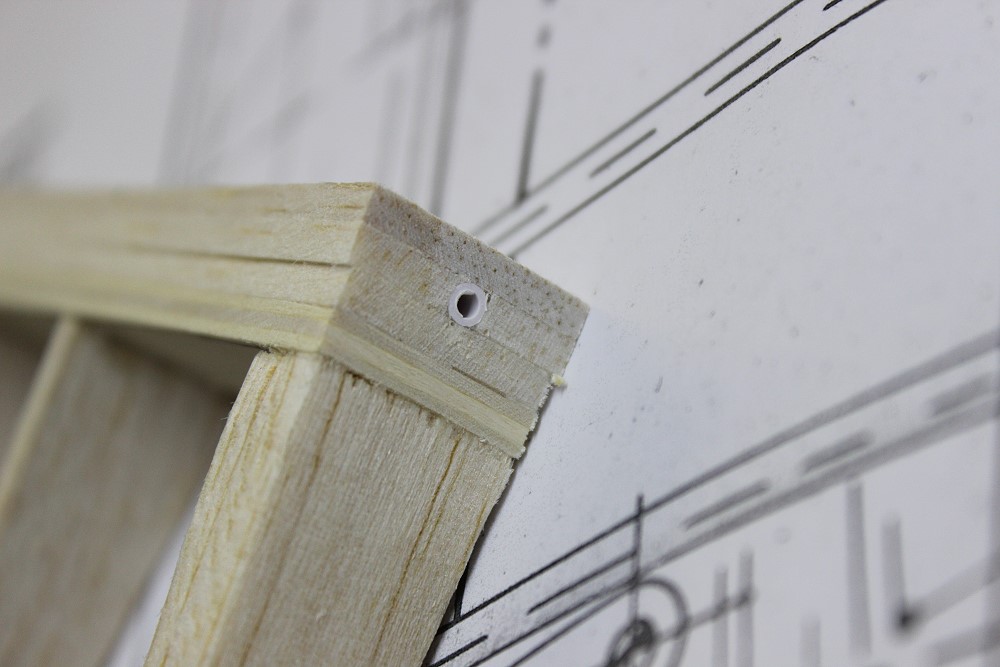

... und darin das Bowdenzugrohr für den GfK-Draht als Scharnier. |
 |

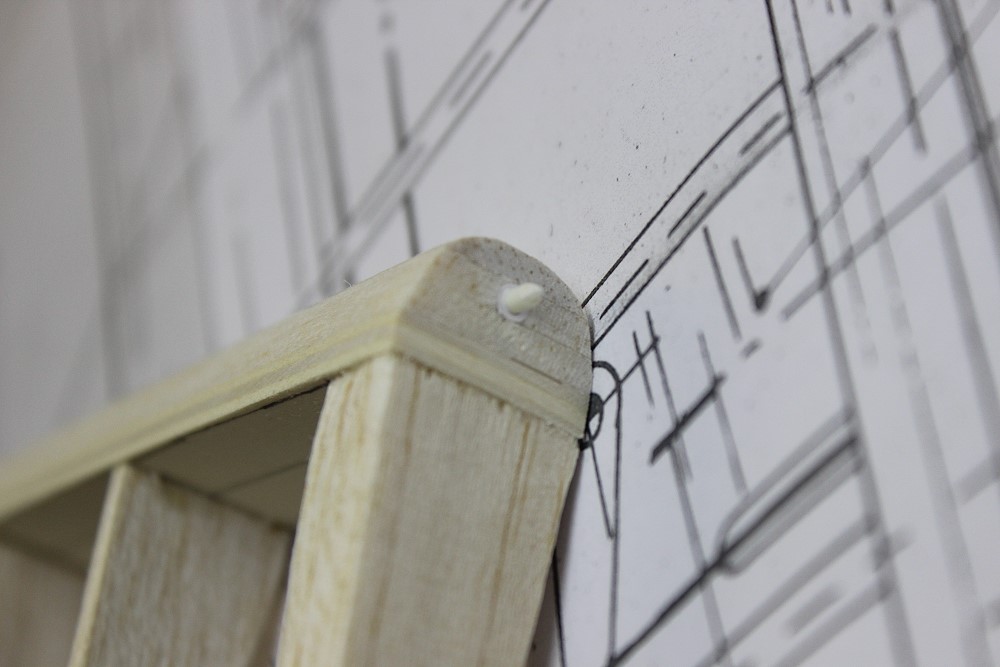

Verschliffen mit GfK-Draht. |
 |

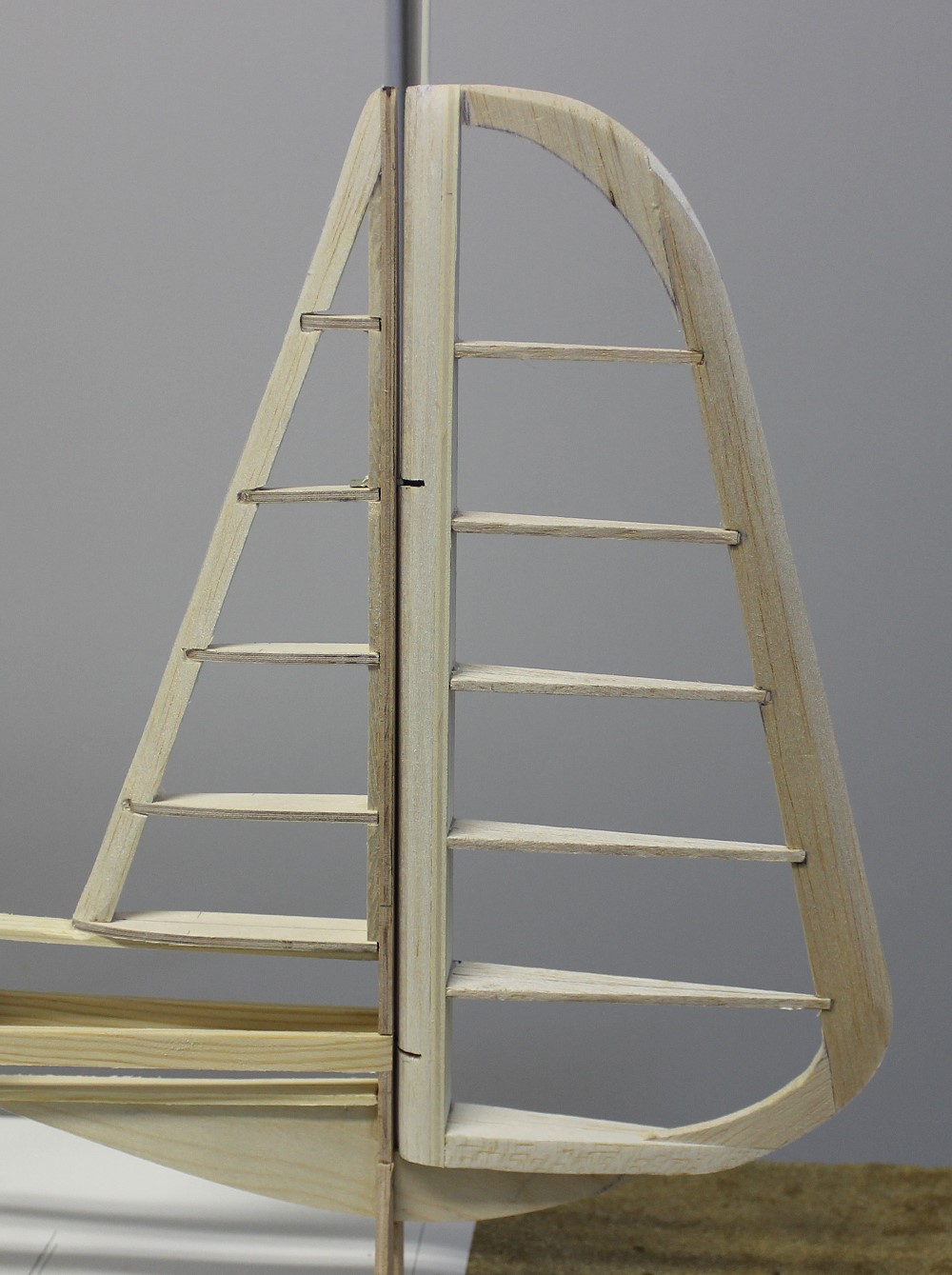

SLW mit Scharnieren. |
 |

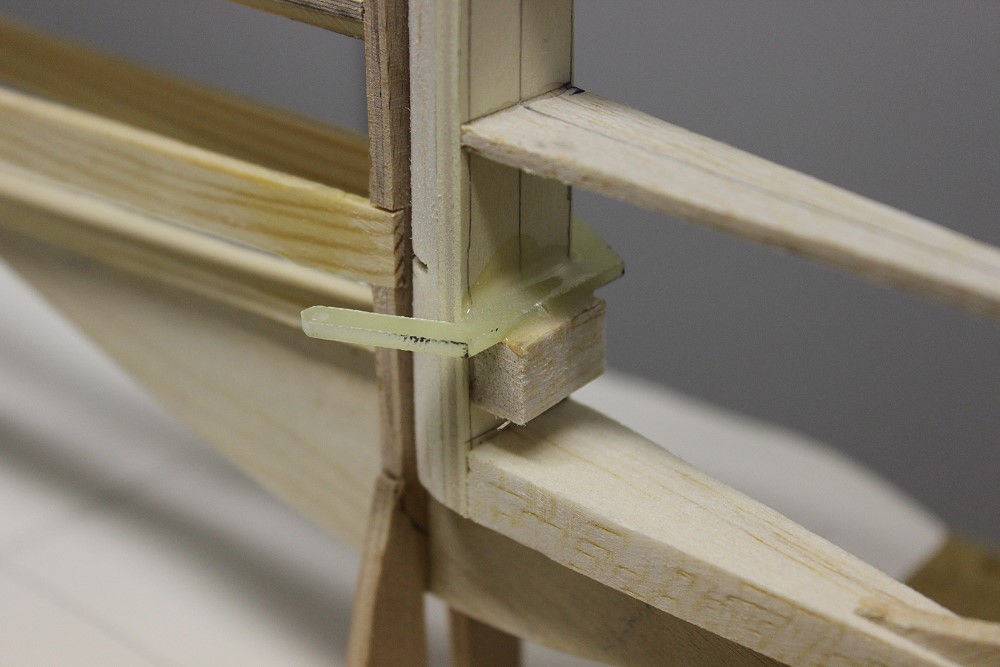

Scharniere aus GfK. |
 |
Ruderhorn aus GfK. |
 |

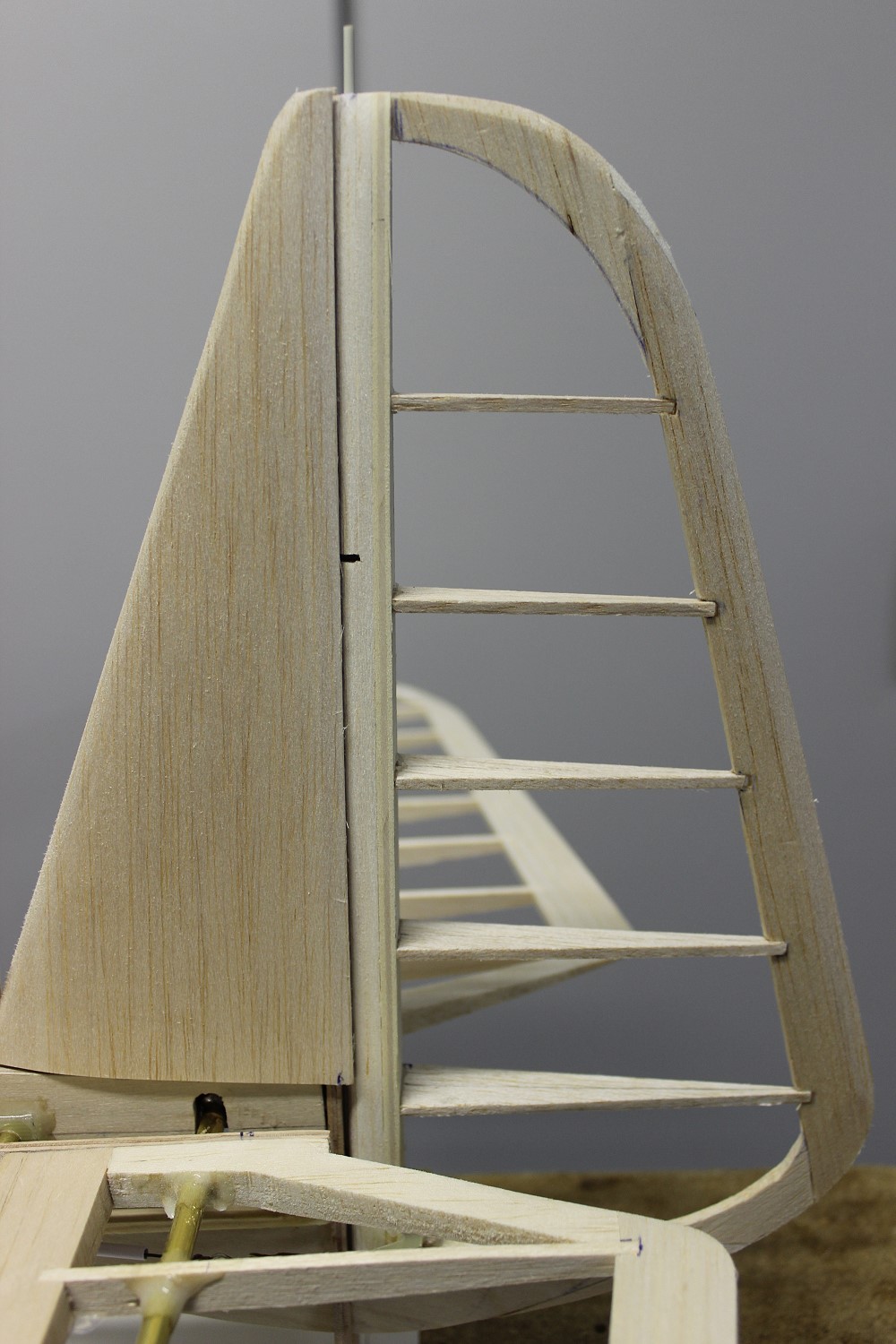

Dämpfungsfläche mit 1,5mm Balsa beplankt. |
