Fafnir 2 "Sao Paulo", 1934 |
|
|
Kabinenhaube |
|
|
zum Vergrößern auf die Bilder klicken |
|
 |

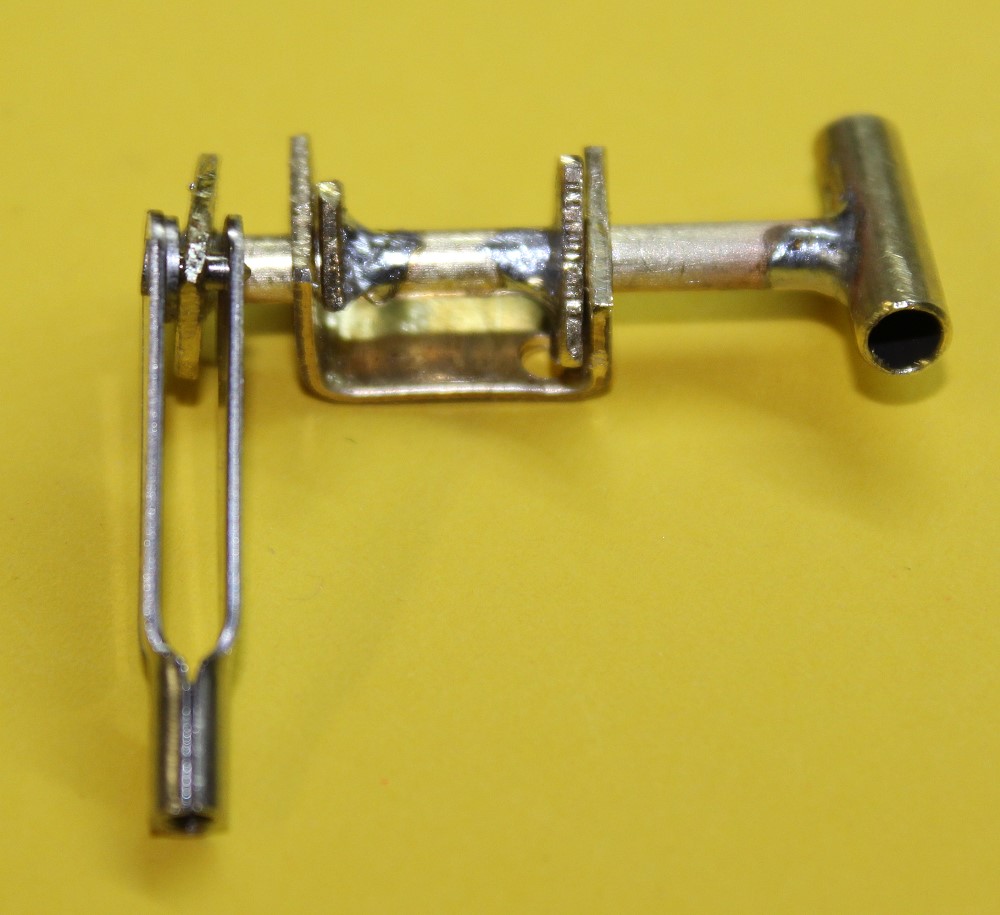

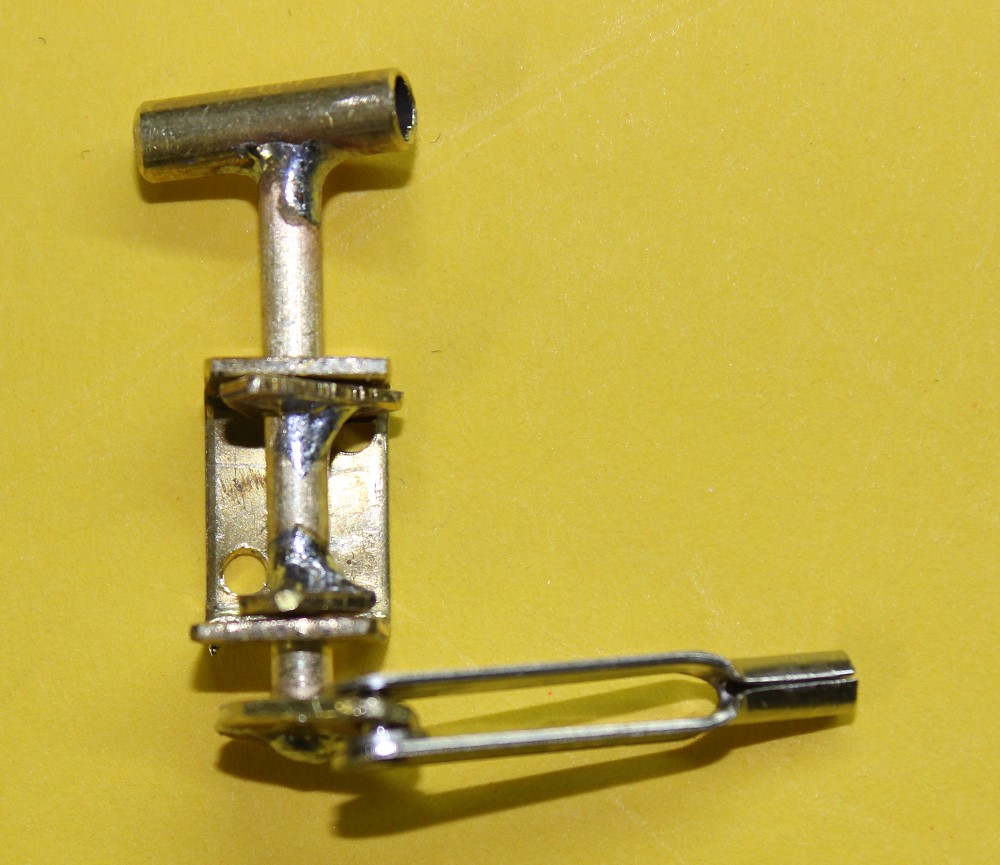

Haubenverschluß mit drehbarem Venturirohr. |
 |
Oben Anschlag für 90° Drehbereich. |
 |

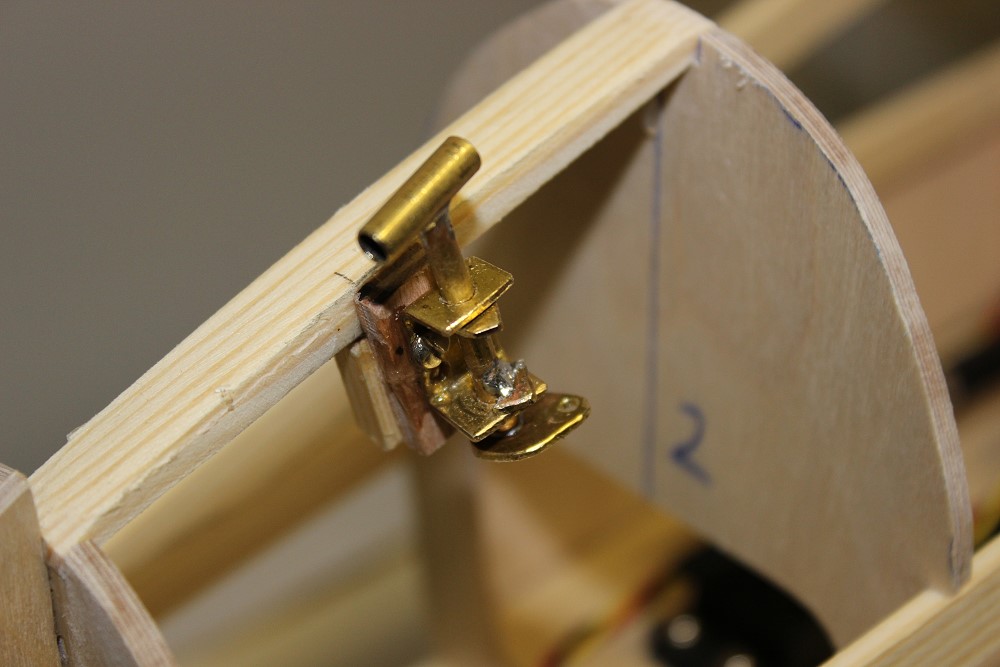

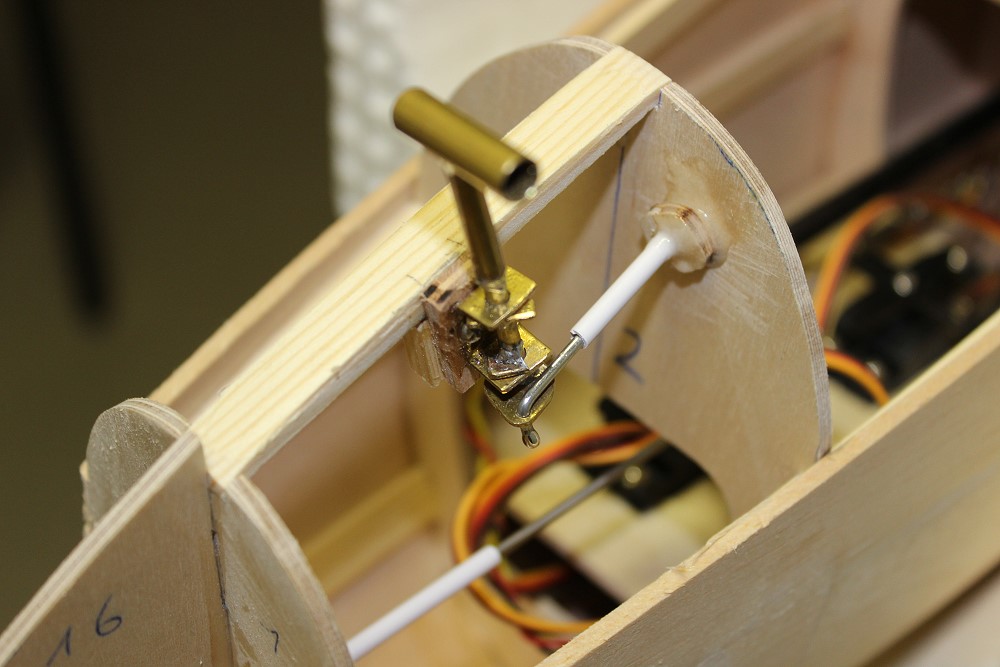

Im Rumpf eingebaut. Als Verschluß werde ich keinen Gabelkopf nehmen, ein einfacher Draht genügt. |
 |

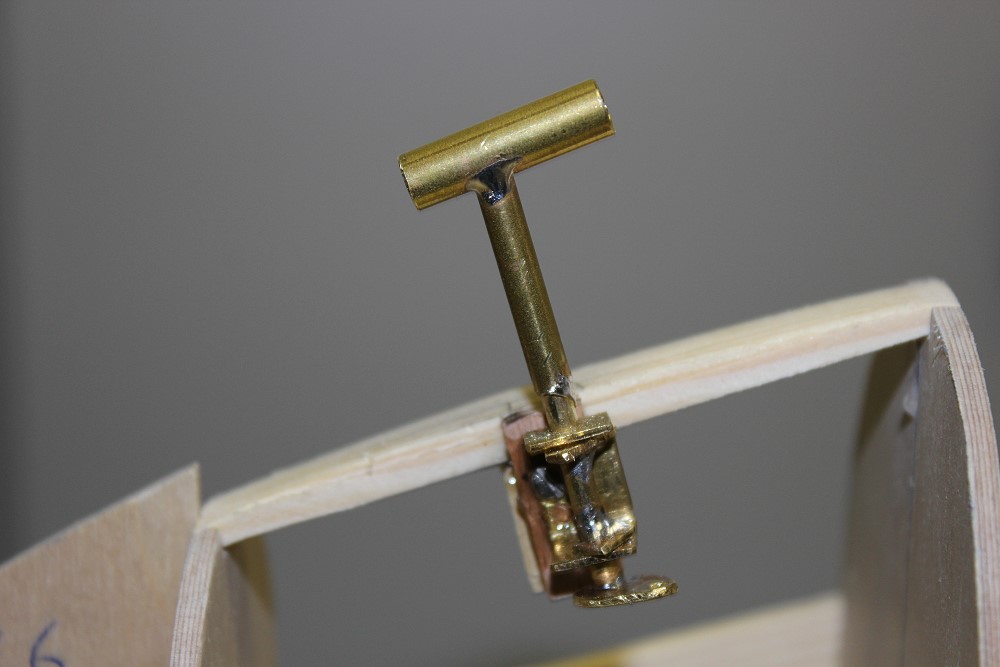

Irgendwie war mir das Rohr doch zu putzig. Ich habe ein größeres Rohr drübergesteckt. |
 |

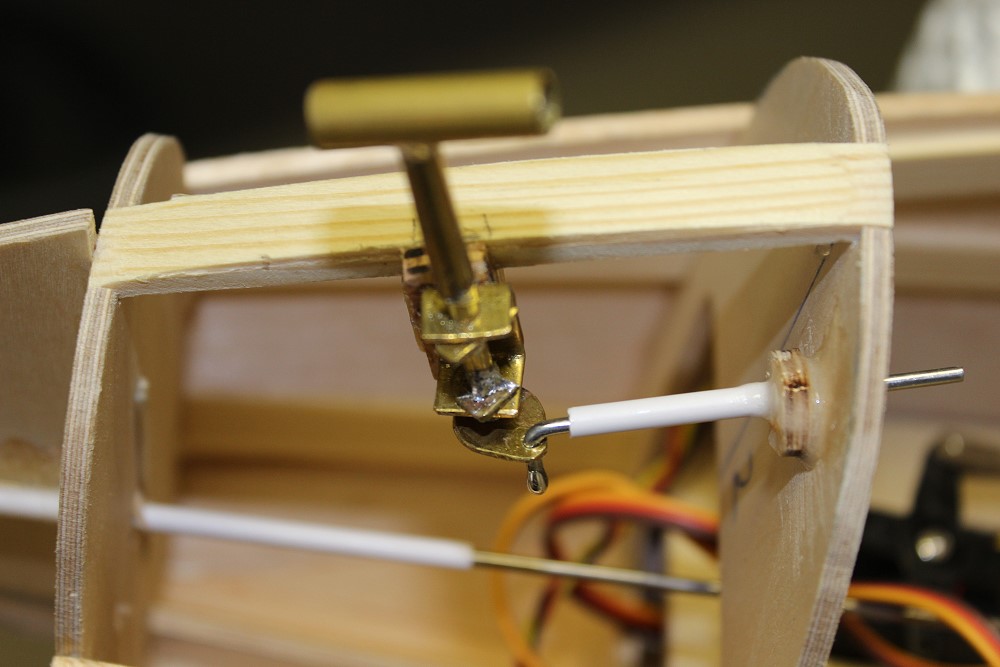

Ein 2mm St-Draht in einem Stück Bowdenzugrohr reicht als
Verriegelung. Zu |
 |
Auf |
 |

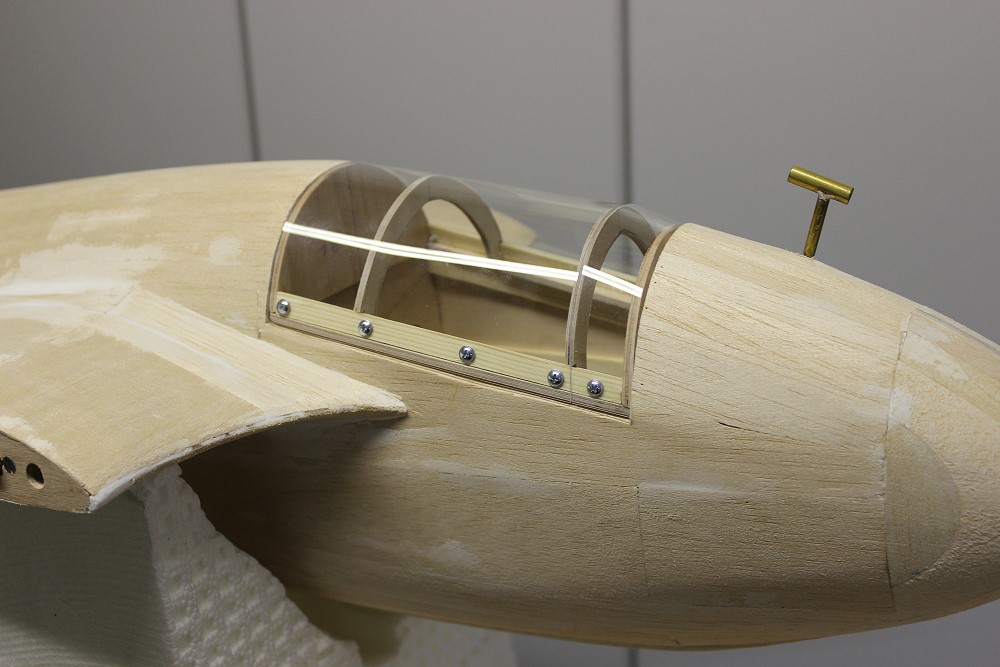

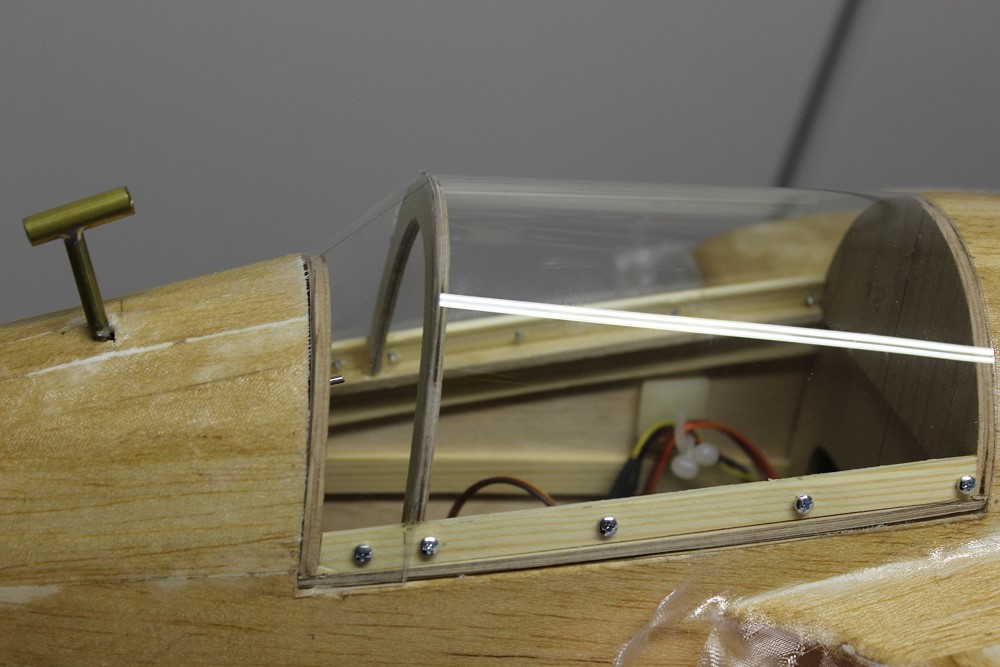

Kabinenrahmen aus 2 ganzen und 2 Halbspanten. |
 |
Verglasung aus 0,5mm Plexiglas |
 |

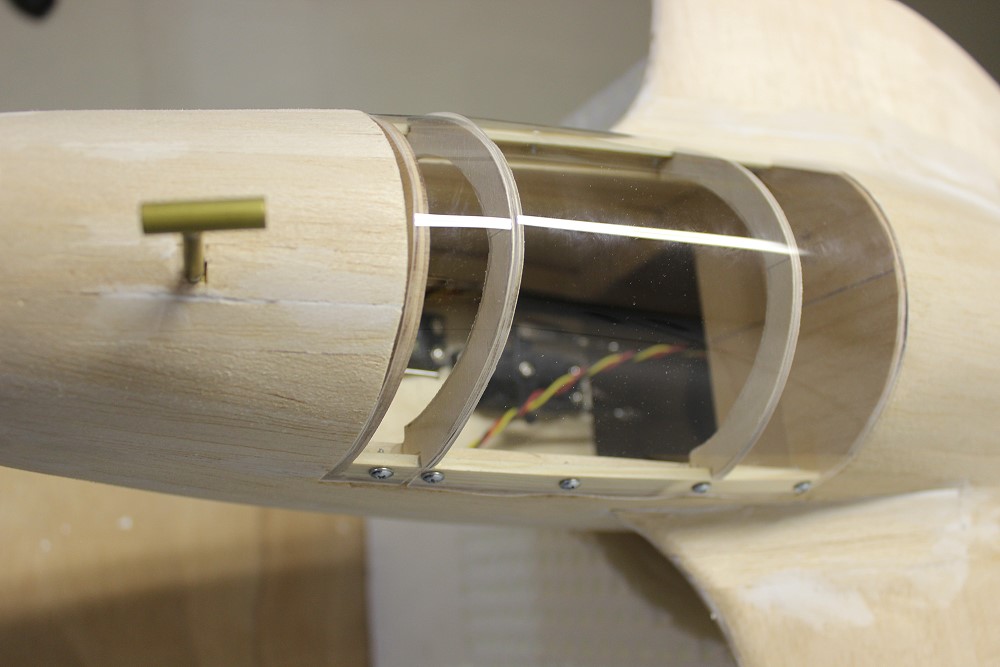

Vorne hat die Verglasung einen Knick. |
 |
Die 1. Version wurde verworfen. |
 |

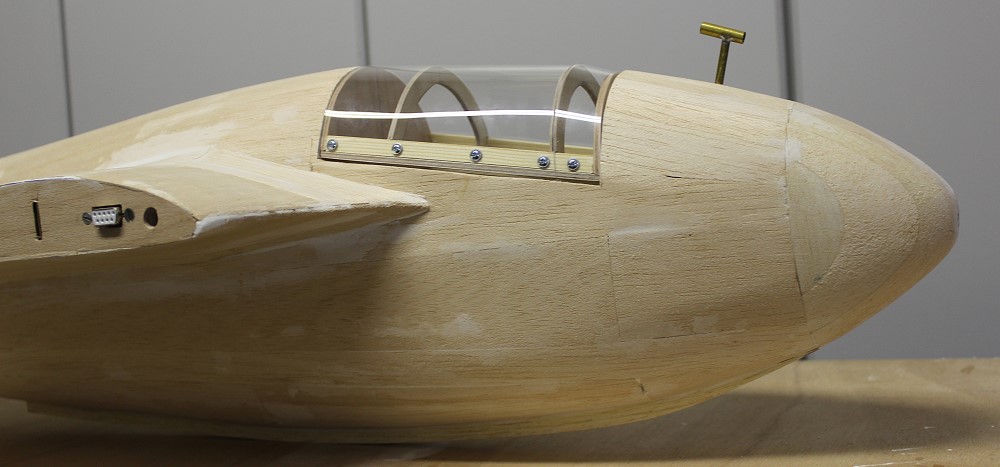

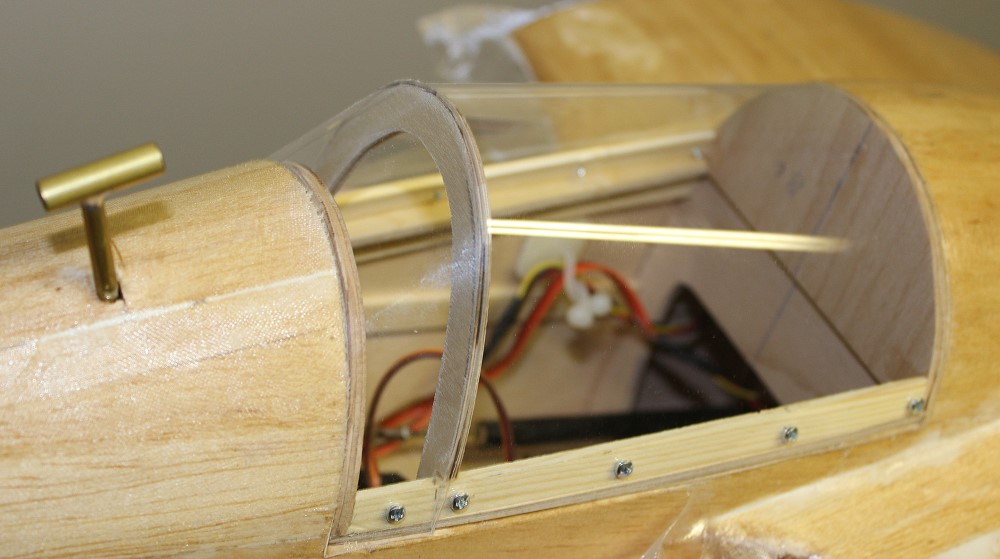

2. Version kommt eher hin, Schrauben kleiner. |
 |

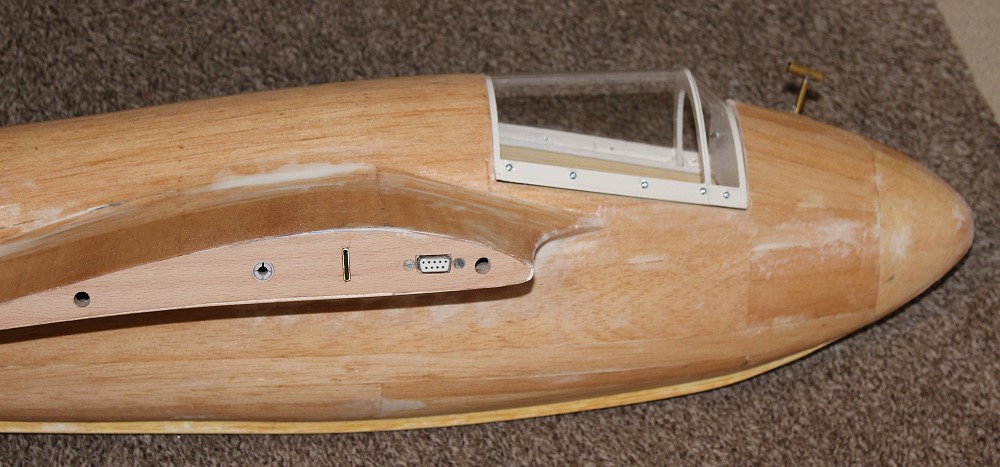

Rahmen ist chremeweiß gestrichen. |
 |

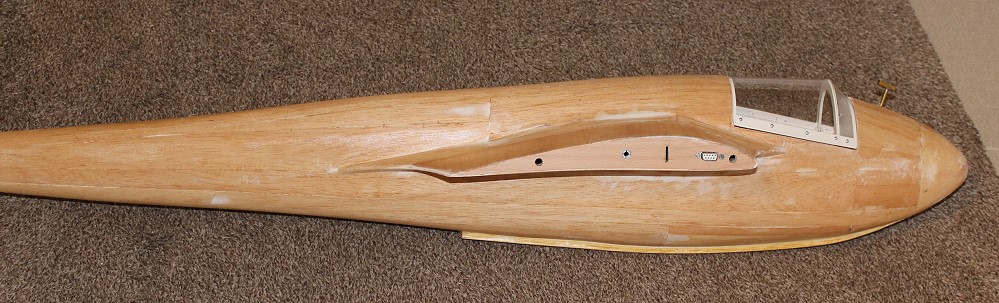

Jetzt sieht der Kabinenbereich ganz passabel aus. |
 |

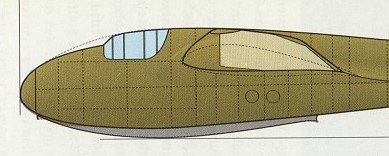

So sieht die Kabine auf der Zeichnung von M. Simons aus. |
