Fafnir 2 "Sao Paulo", 1934 |
|
|
Höhenleitwerk |
|
|
zum Vergrößern auf die Bilder klicken |
|
 |

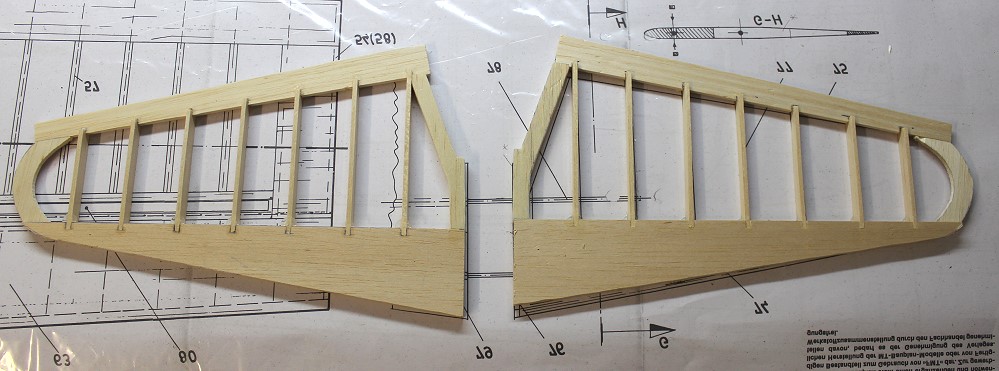

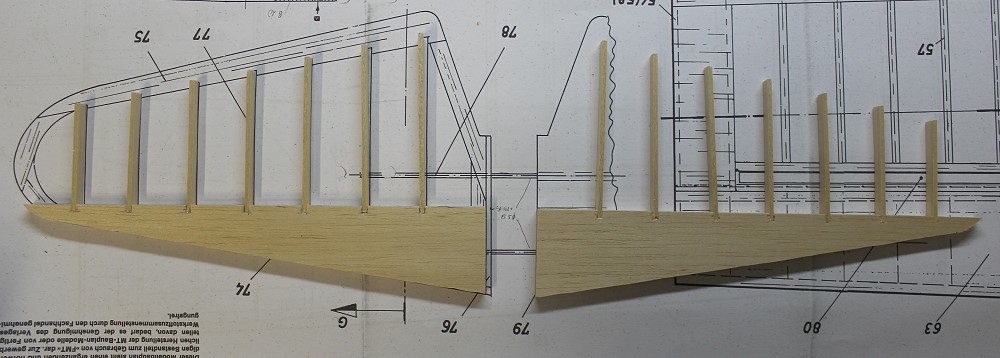

Das Pendel-HLW besteht aus 10mm Balsa vorne, darin werden Rippen aus 3mm Balsa verzapft. Wenn die Endleiste drauf ist, wird das Ganze in Profil geschliffen. |
 |

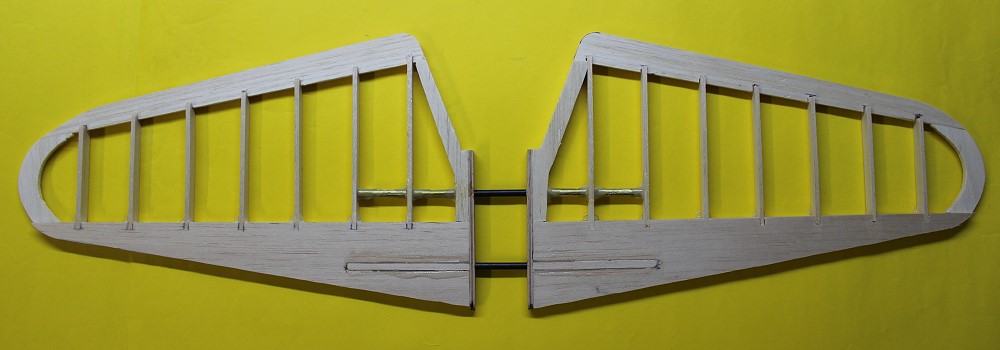

Endleiste und Randbögen sind dran. |
 |

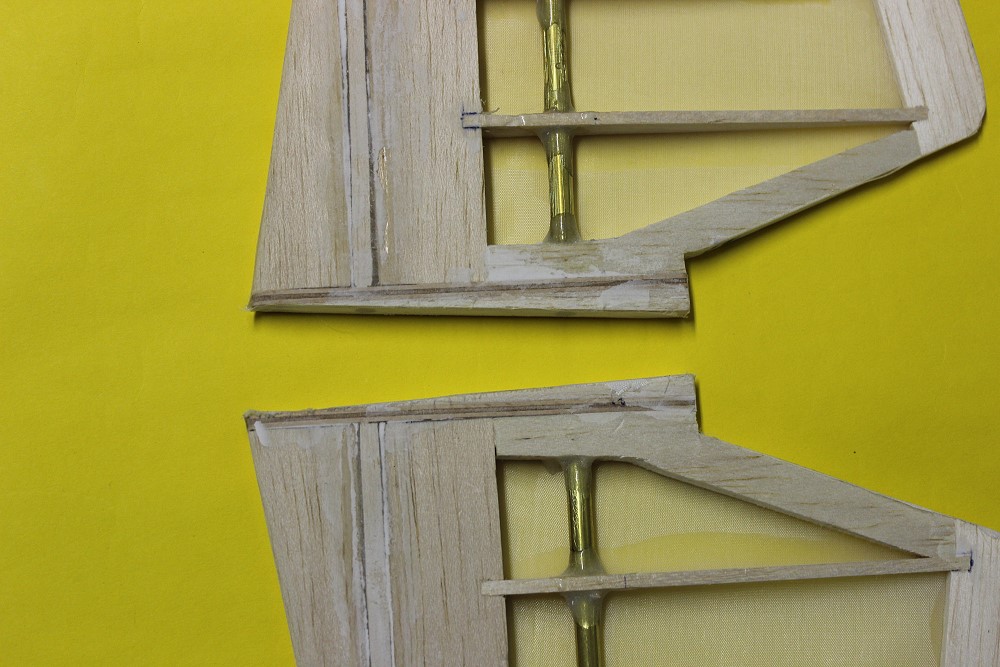

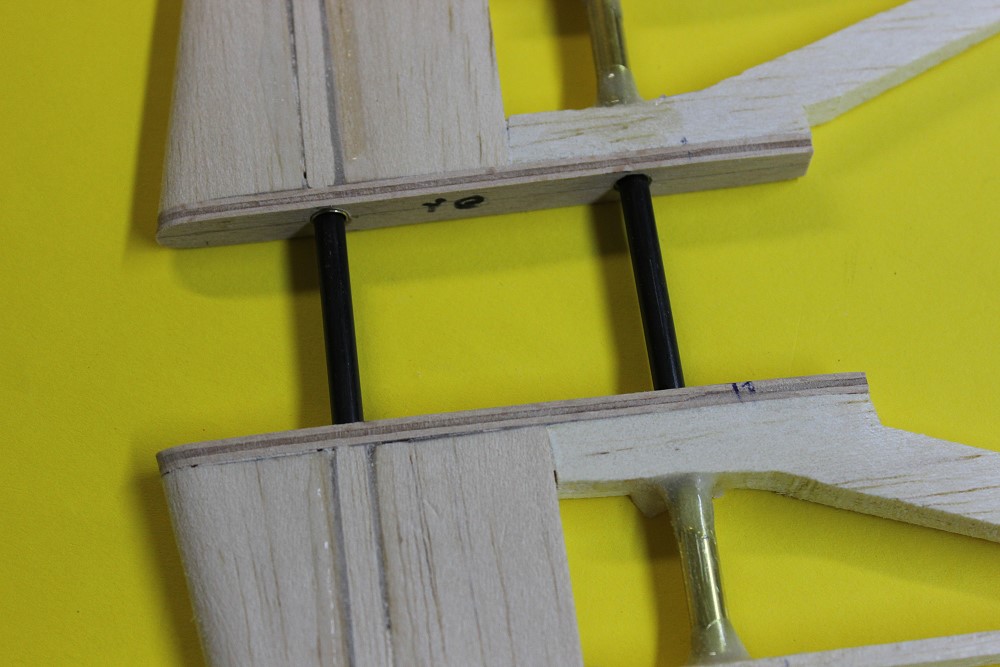

Die HLW-Steckung aus 5mm CfK-Stangen in 6mm Ms-Rohren. |
 |

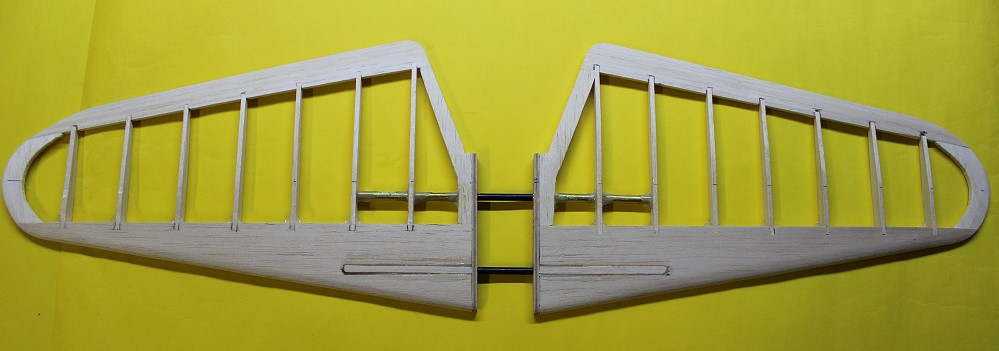

HLW verschliffen |
 |
|
 |

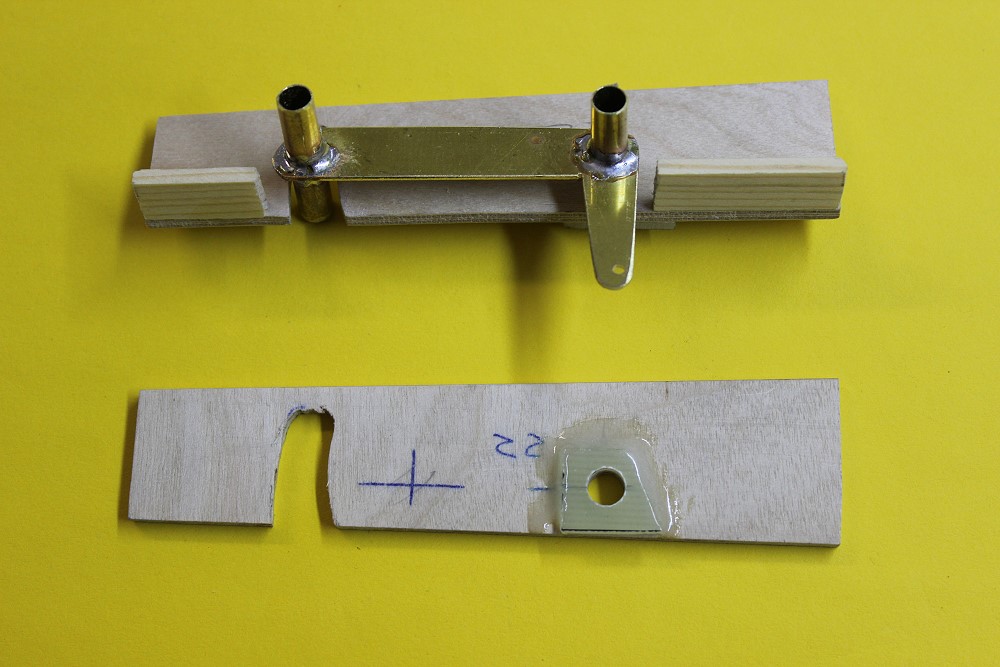

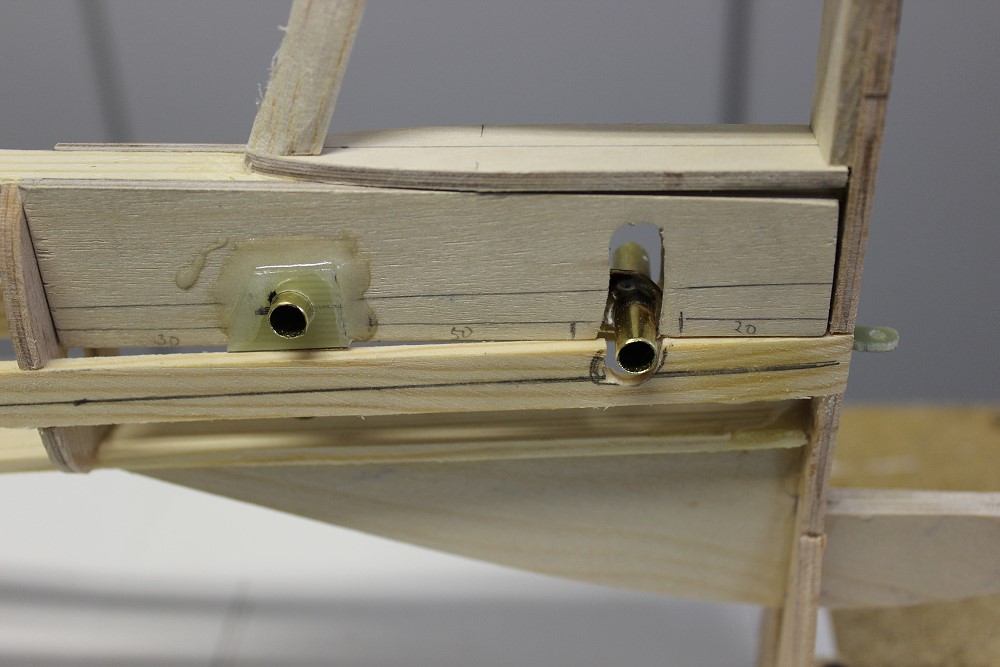

Der Winkelhebel zur Anlenkung des HLW. |
 |
Er wird zwischen die beiden Teile 22 gesteckt und die
bilden einen Kasten. Außen GfK-Lager. Achtung! Die Bohrungen auf dem Plan in Teil 22 stimmen nicht! Außerdem müssen die Gurte auf beiden Seiten ausgefeilt werden, damit ein genügender Ausschlag entsteht. Das hat aber keine Auswirkung auf die Stabilität, weil der Rumpf noch beplankt wird. |
 |

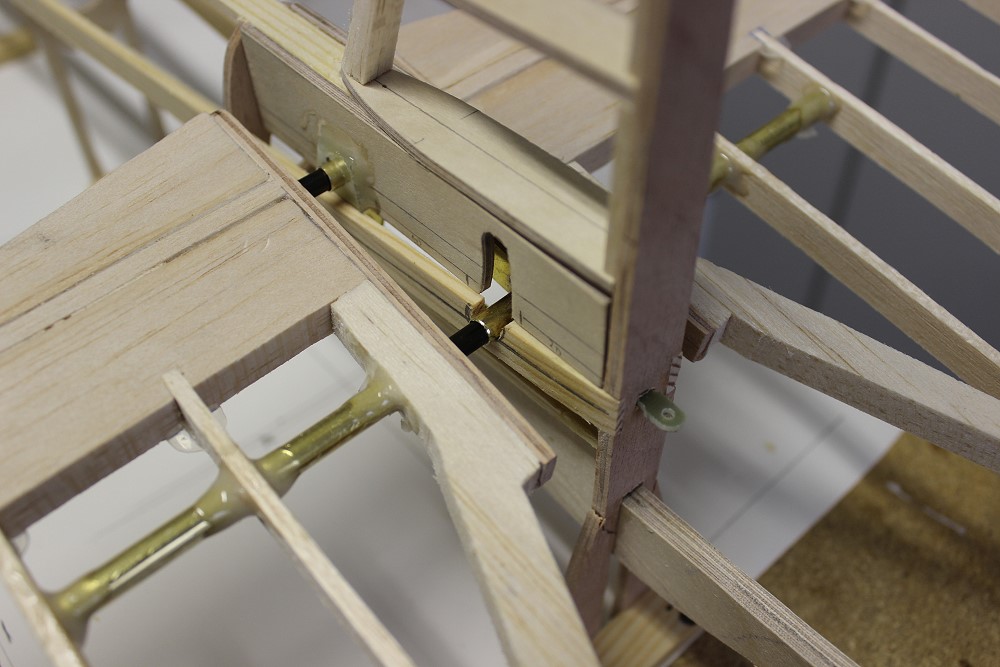

Aufgestecktes HR von rechts ... |
 |
... von links ... |
 |

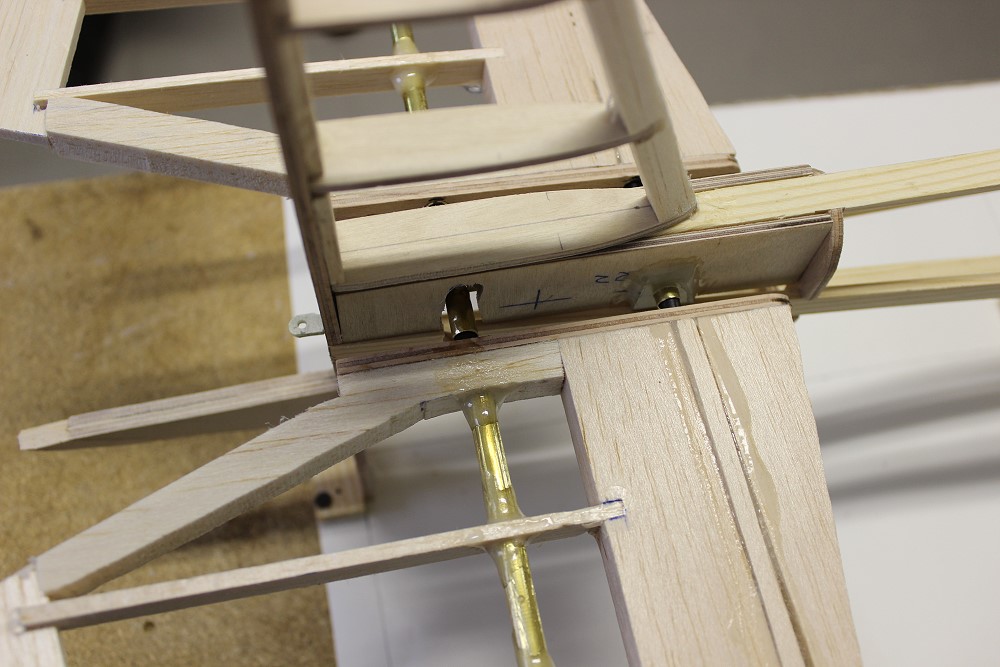

... von unten. |
 |

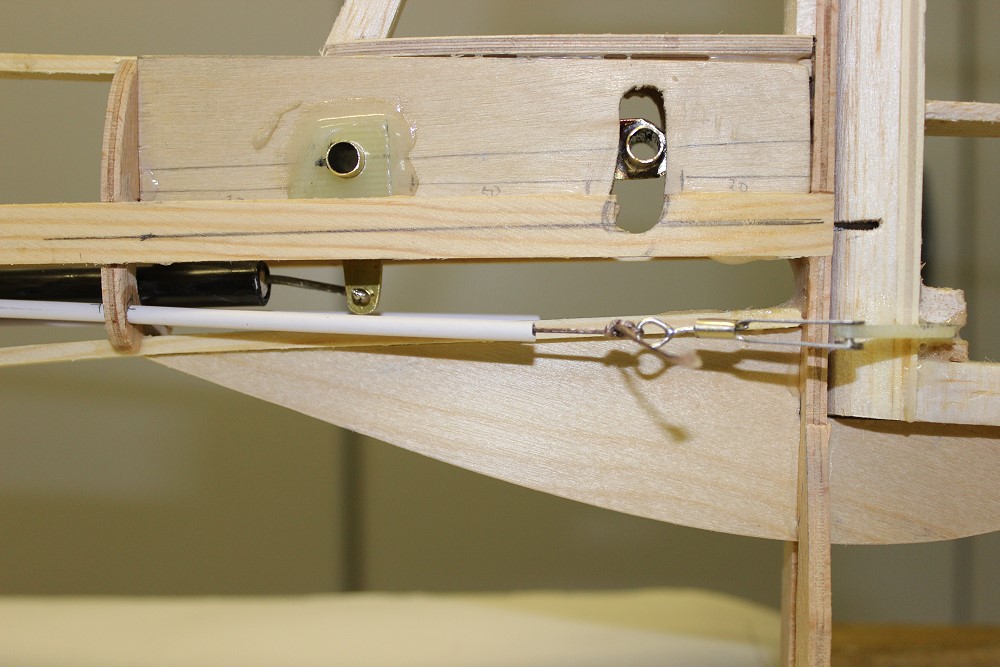

Schubstange eingebaut. Seile für SL verlegt. |
 |

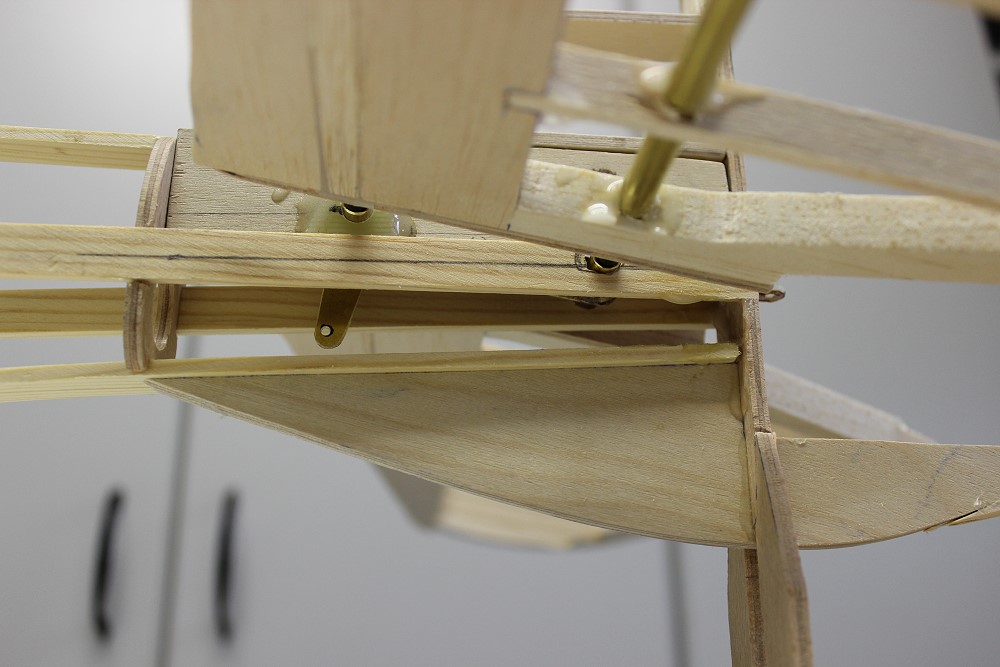

HLW an den Rumpf angepaßt. |
