*Flügel*
Auf die Bilder klicken.

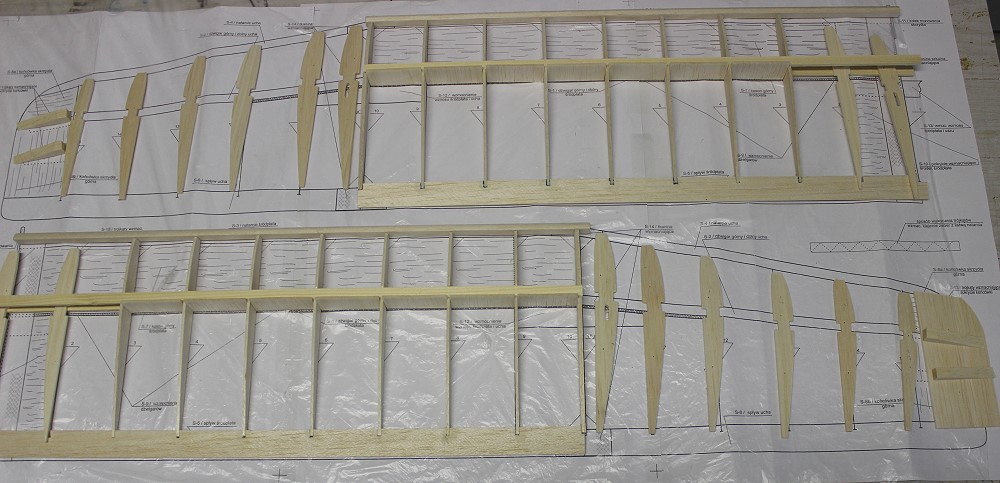

	Flügelgerüst; Innenflügel und Außenflügel.

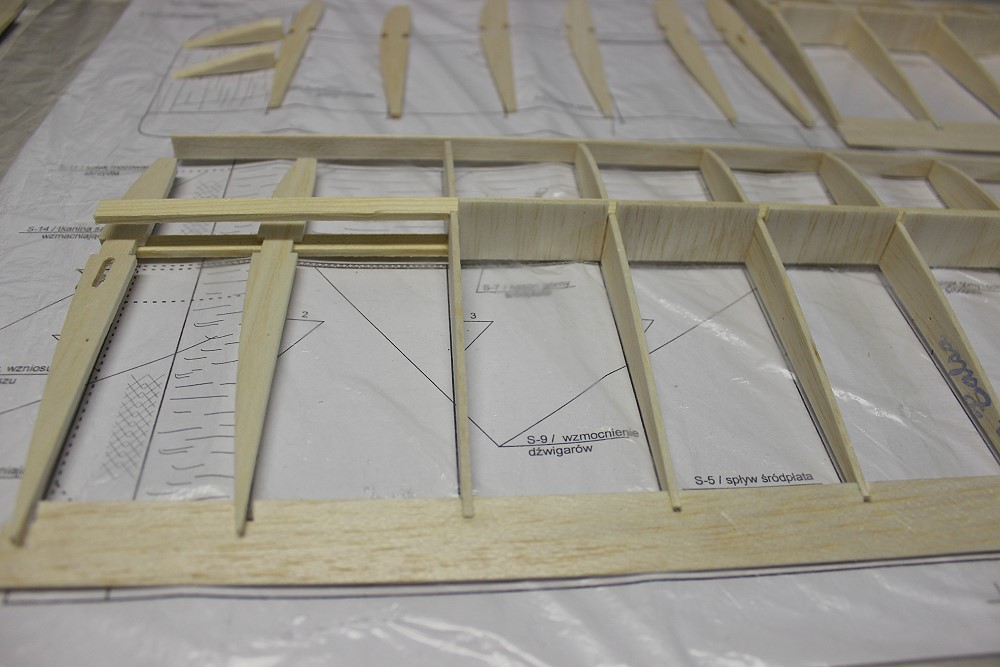

	Rippe 1 und 2 sind noch nicht eingeklebt. R 1 muß um 5° schräg gestellt werden, da jeder Flügel innen 5° V-Form kriegt.

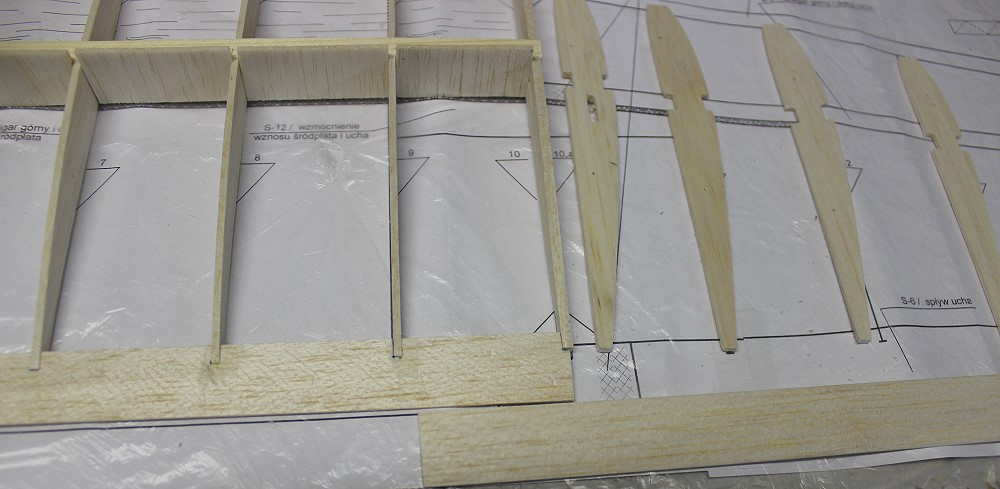

	Hier sieht man, daß die Verkastungen noch etwas überstehen.

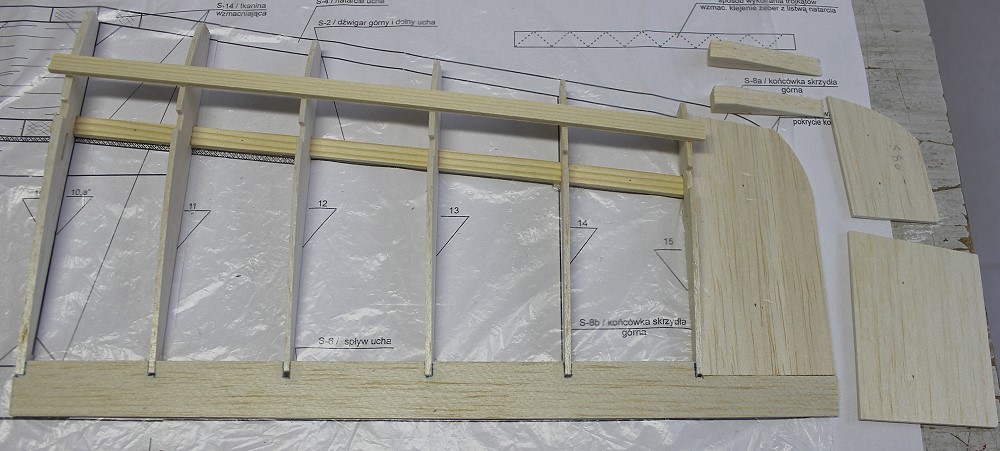

	Außenflügel. Die obere Holmleiste ist noch nicht eingeklebt. Der Randbogen wird komfortabel aus 3 Teilen + 2 Keilen erstellt.

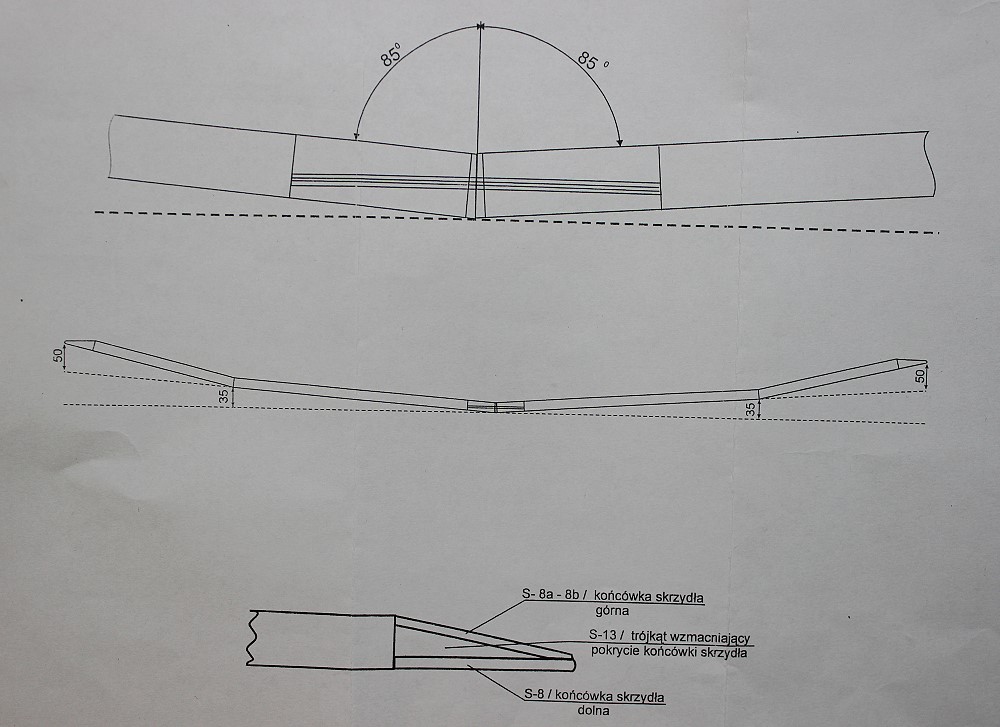

	Hier die Winkel des Flügels. Zusammen hat jede Flügelhälfte eine V-From von 15°.

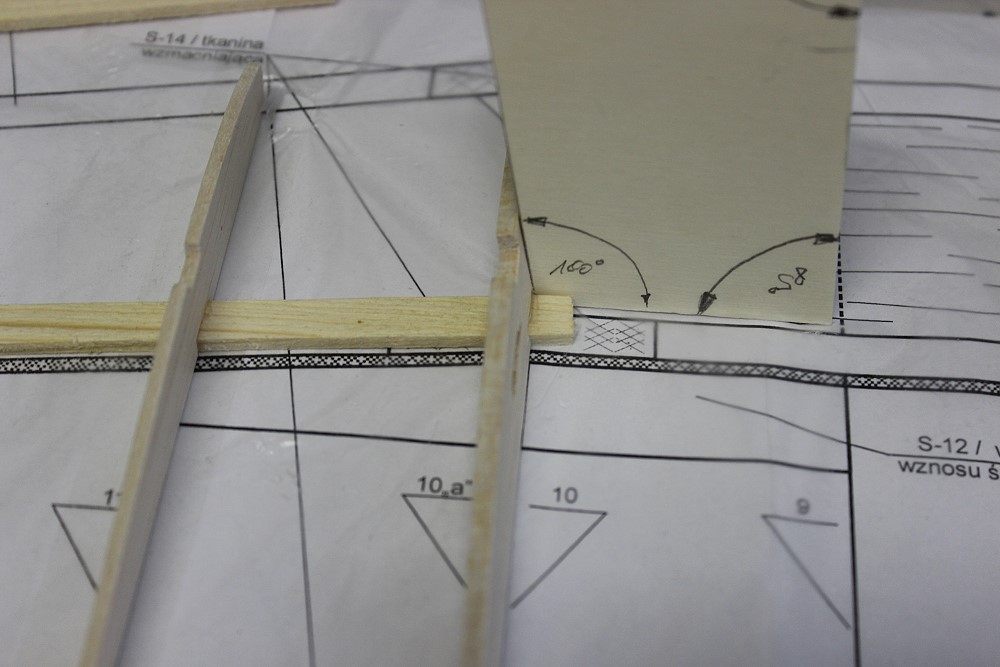

	Die Außenflügel sind um knapp 10° gegenüber dem Innenflügel angehoben. Daher muß die Anschlußrippe um 100° gegenüber der Waagerechten schräg gestellt werden.

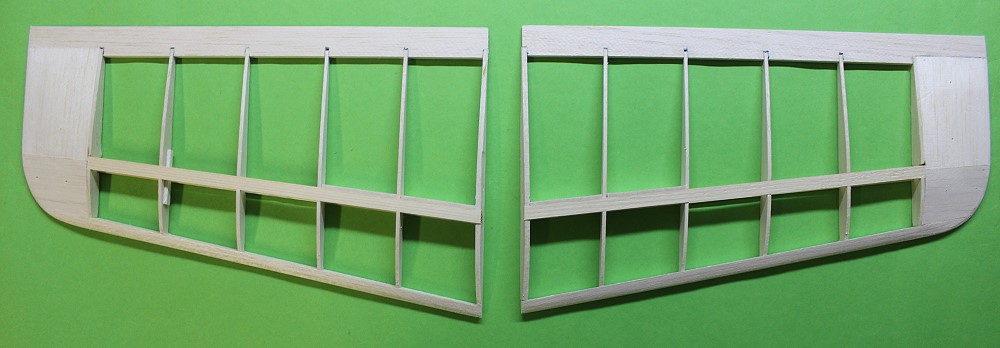

	Die beiden Außenflügel sind fertig verschliffen.
	Flügel sind zusammengeklebt. Hier die Beplankung im Mittelteil. Merkwürdig ist, daß die vordere Bepl. nur bis zum Holm geht, nicht darüber. Auch merkwürdig, daß die Beplankung des 1. Rippenfeldes nicht über der Rippe 2 liegt.

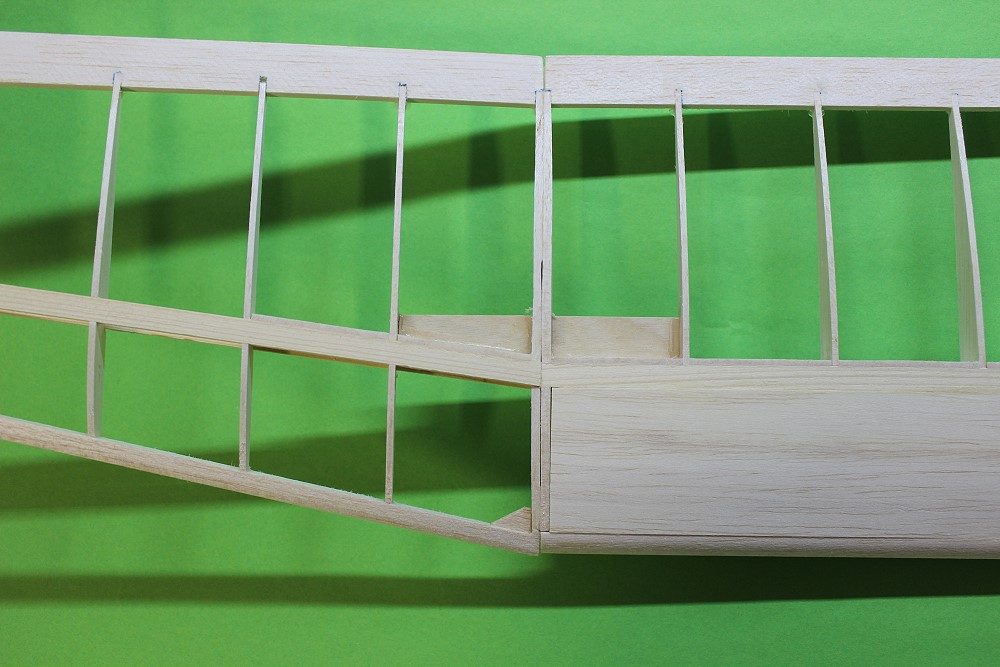

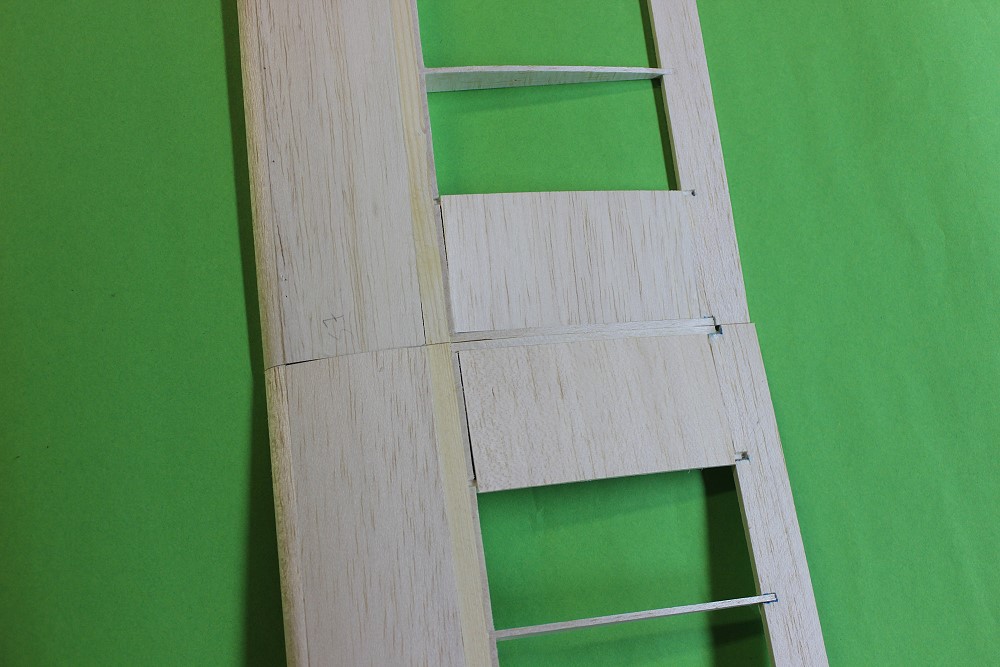

	Beplankung und Knickverstärkung am Knick zwischen Innen- und Außenflügel.
