Querruder |
|
 |

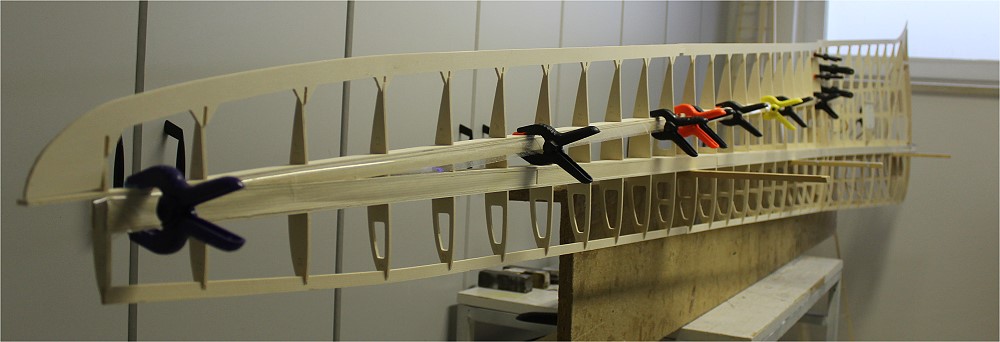

Die Querruder werden auf dem Flügel gebaut. Dazu habe

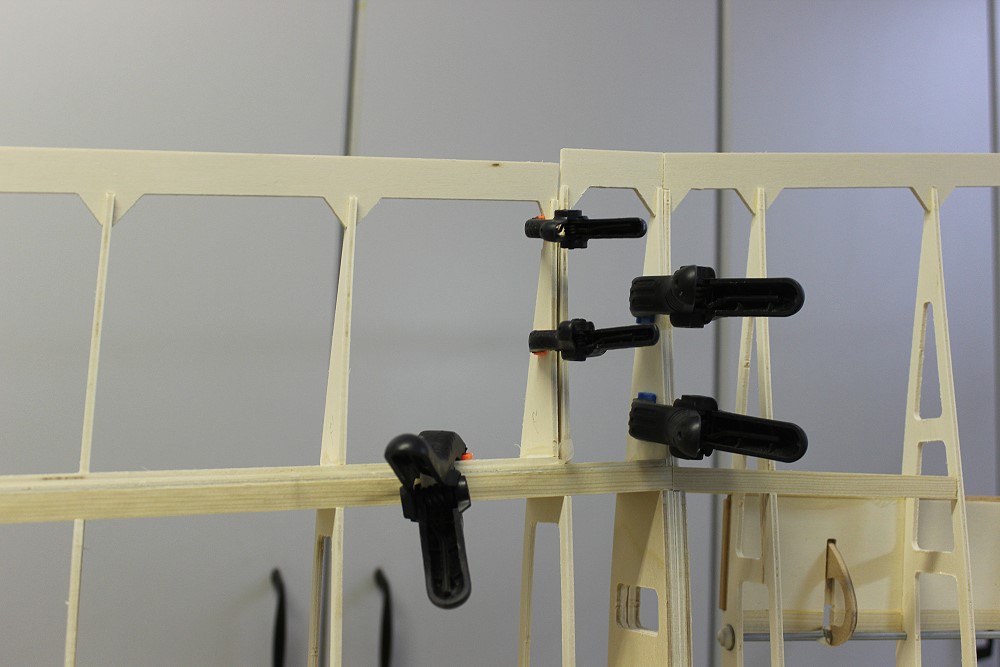

ich auf den Flügel-Hilfsholm einen Streifen Tesapack geklebt. Die 1. Rippe ist mit ca. 1,6mm Abstand (2x0,8mm SpH-Streifen dazwischen) an Rippe 11 des Flügels angeklemmt. Die Endleiste ist zunächst nur angesteckt. Sie liegt tiefer als die Endleiste des Flügels, weil der Holm des Qu. noch aufgedoppelt wird. |
 |
Da das Querruder schräg verläuft, stehen die Rippen nicht senkrecht auf dem Holm, sondern auch schräg. Deshalb habe ich die Endleiste schon mal aufgesteckt. |
 |

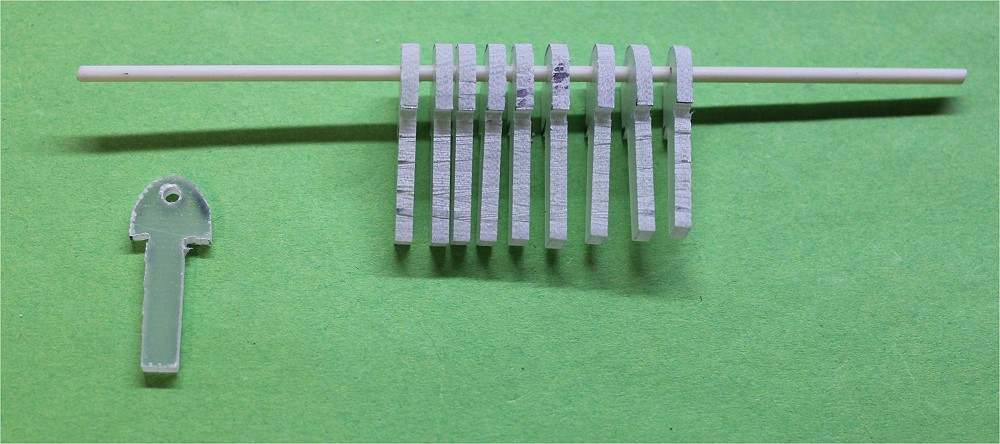

Die bewährten Scharniere aus 2mm GfK, pro Querruder 5 Stück. |
 |

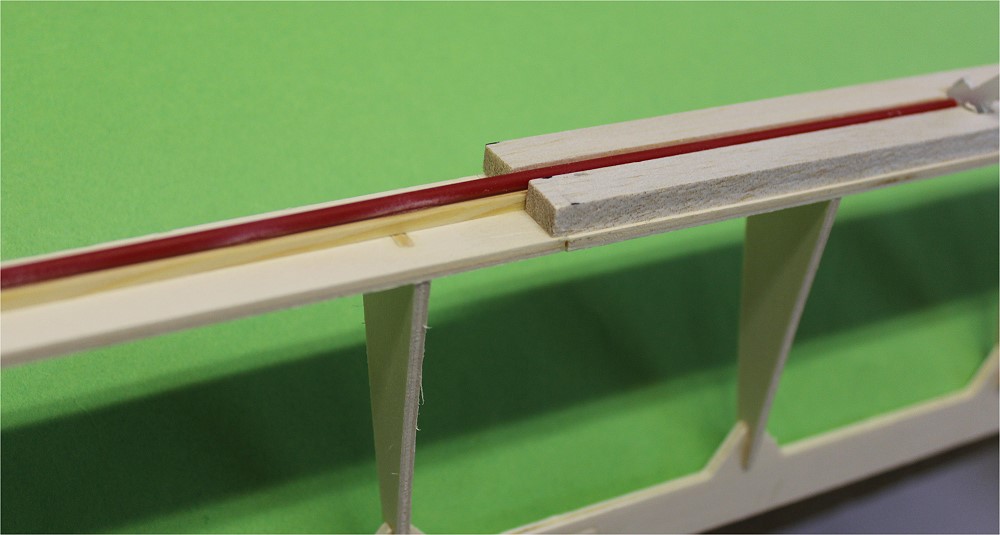

Ein Bowdenzugrohr liegt auf einer 3x5mm Kiefernleiste. |
 |

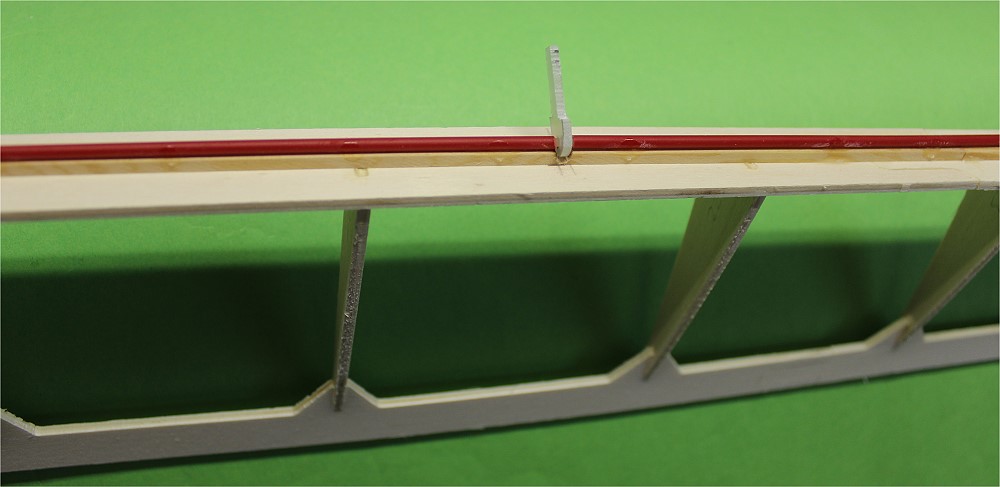

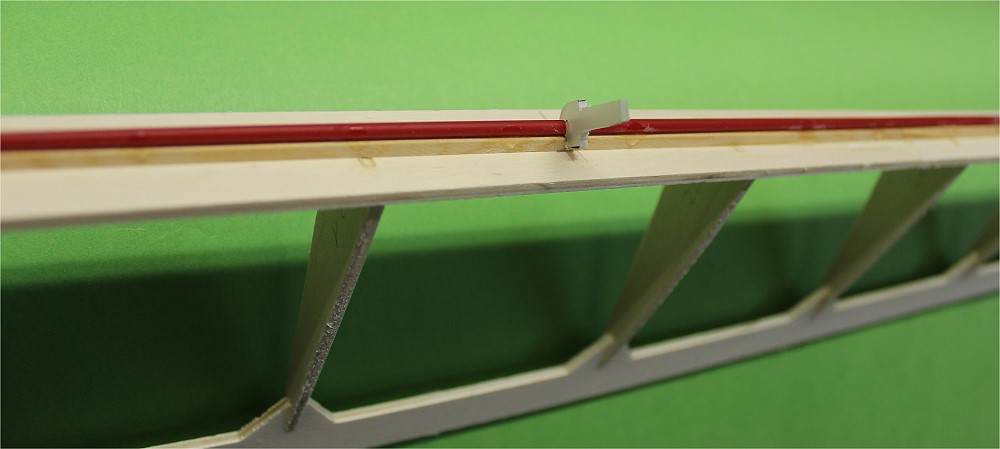

Für die GfK-Scharniere werden Schlitze eingeschnitten. |
 |

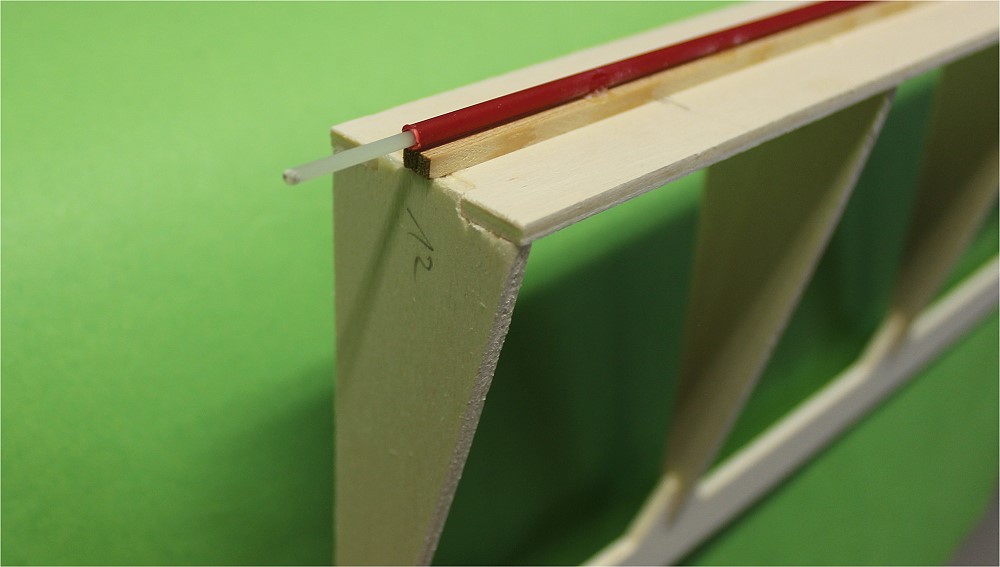

Ein 2mm GfK-Draht dient als Achse. Damit sind die Querruder abnehmbar. |
 |
Rechts und links wurde mit 6mm Balsa aufgefüttert. |
