FLAMENGO 1945 |
|
von schneider-modell, Kufstein | |
Höhenleitwerk |
|
Höhenruder oben, HLW-Dämpfungsfläche unten. Es gibt ein Mittelstück, das mit dem Rumpf verbunden ist. Die beiden HLW-Hälften werden mit 10mm Alurohren in 11mm Ms-Rohre gesteckt. 2 Standardservos betätigen die Ruder. |
|

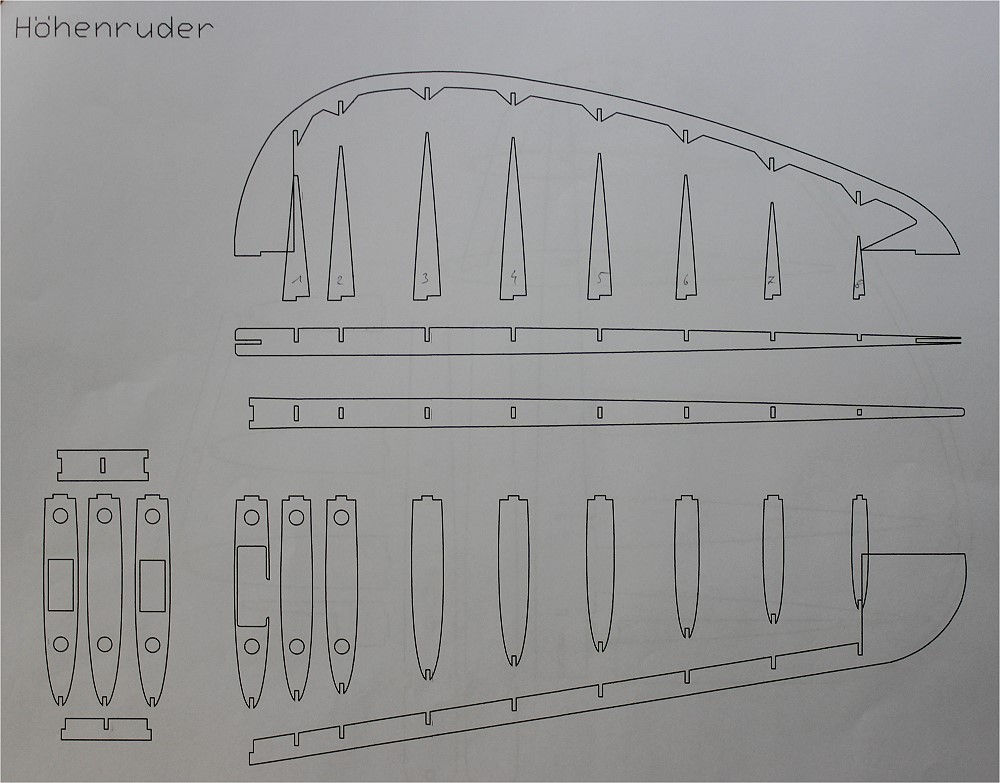

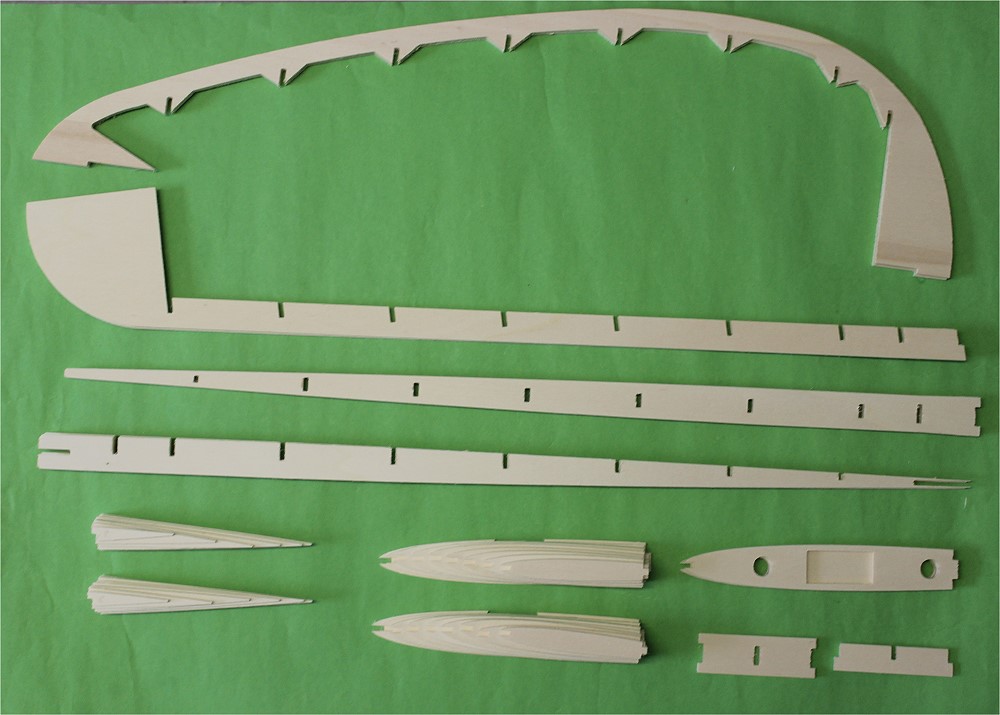

Das sind alle Teile. | |

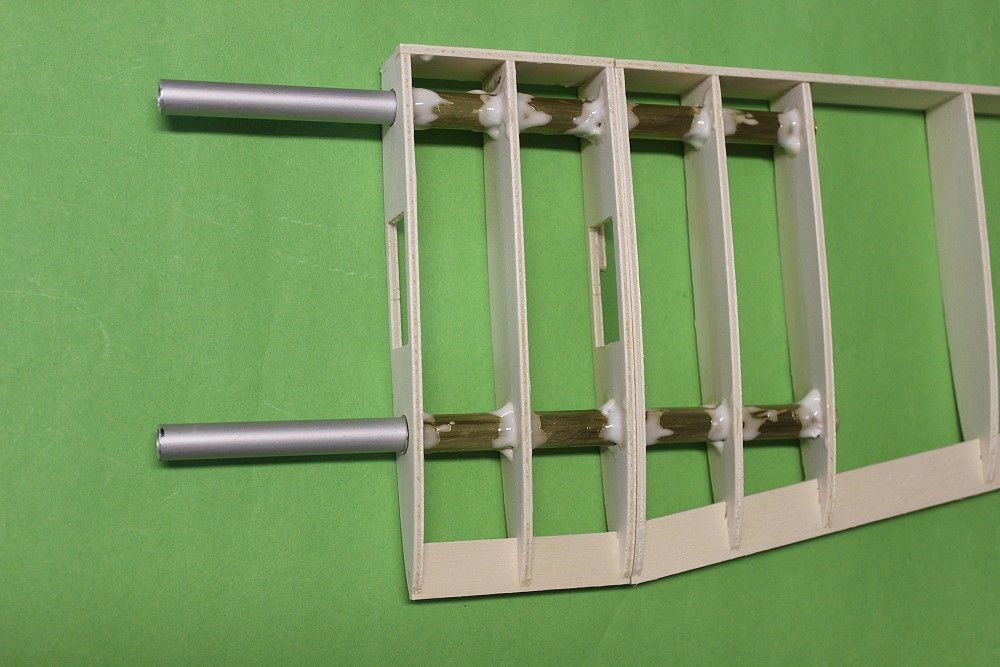

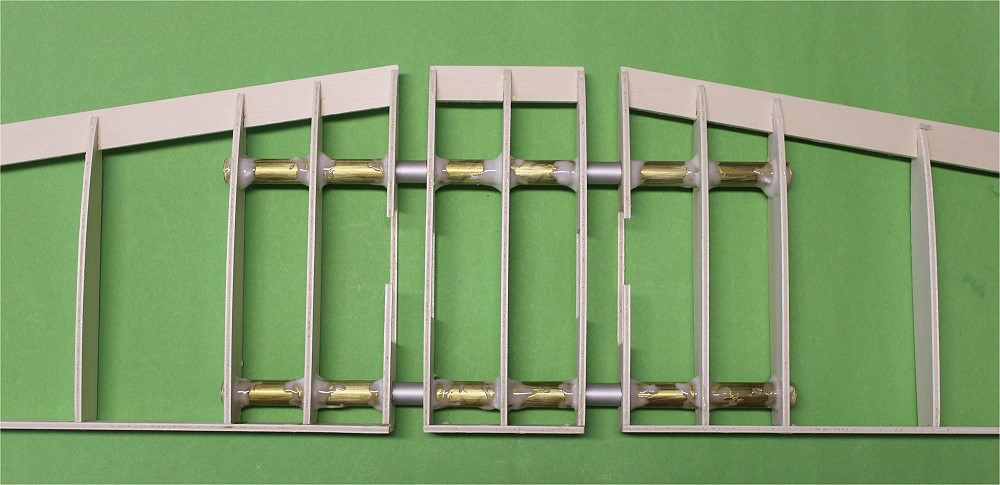

HLW-Steckung:
|
|

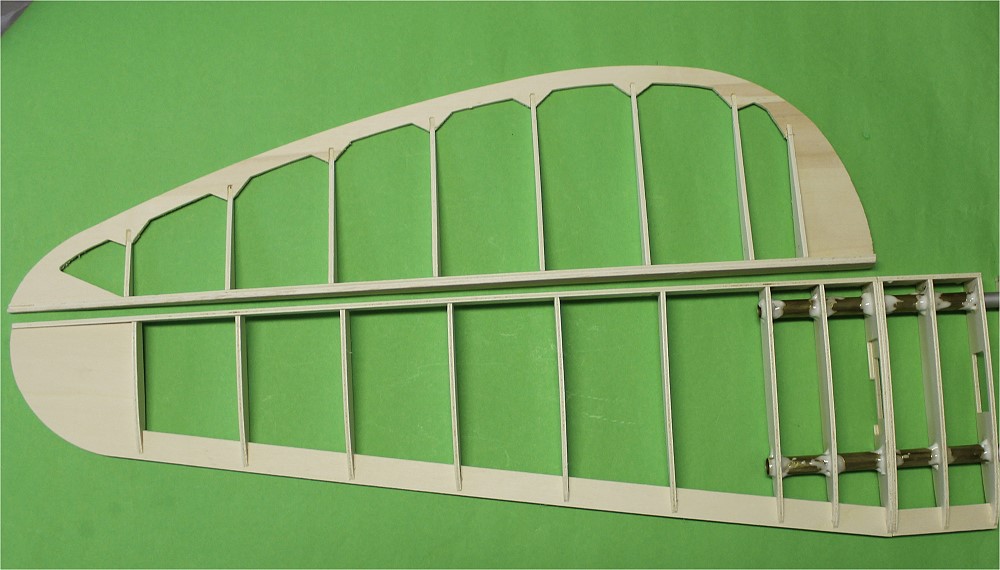

Eine Hälfte des HLW | |
Beide Hälften an das Mittelstück angesteckt. | |

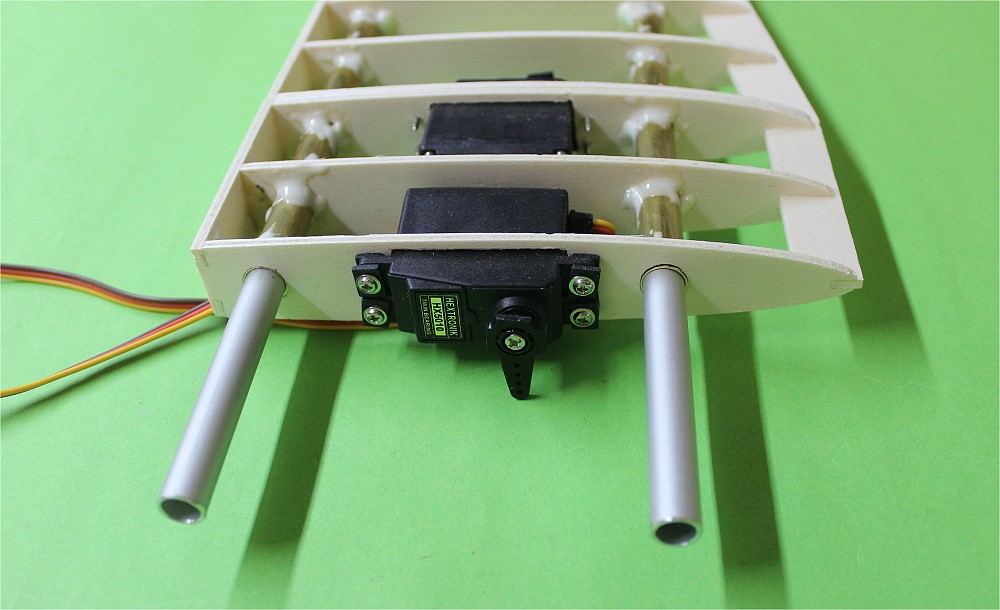

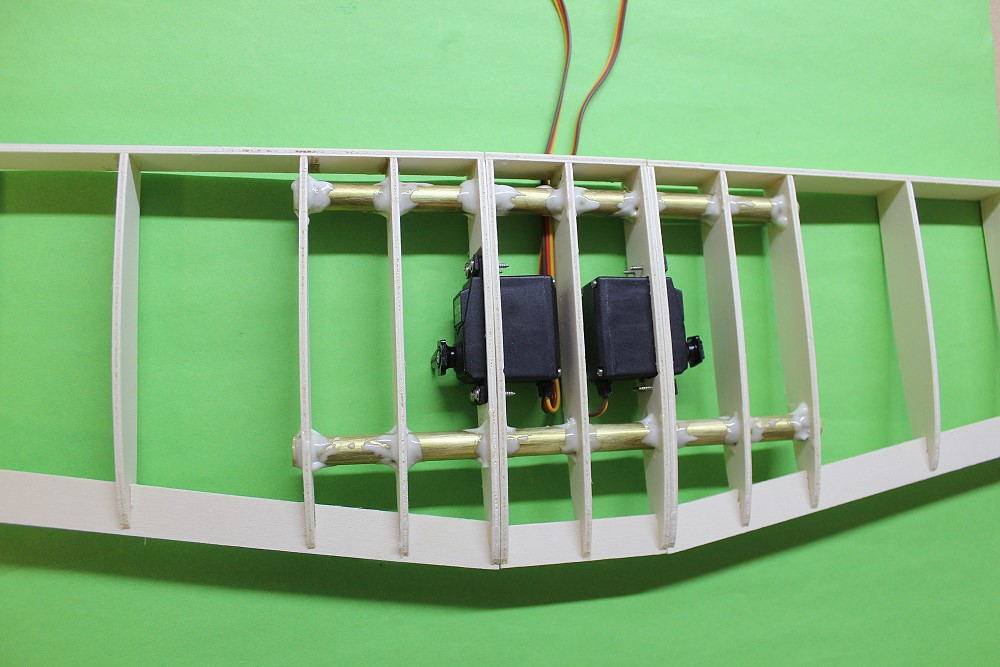

In das Mittelstück kommen 2 Standardservos (20mm), die die HR ansteuern. | |
Mittelstück von rechts. | |

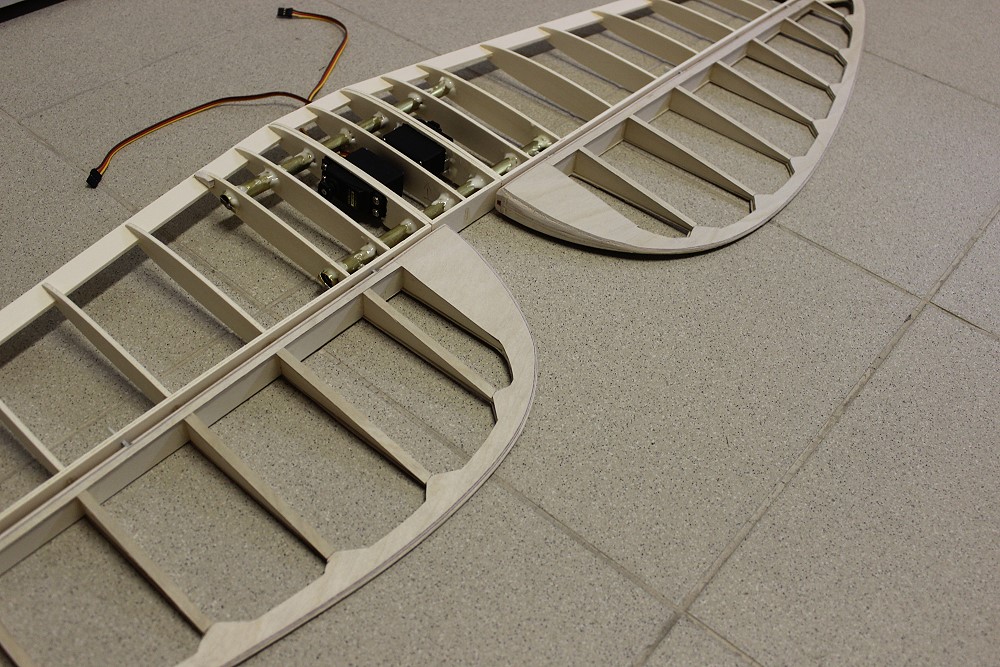

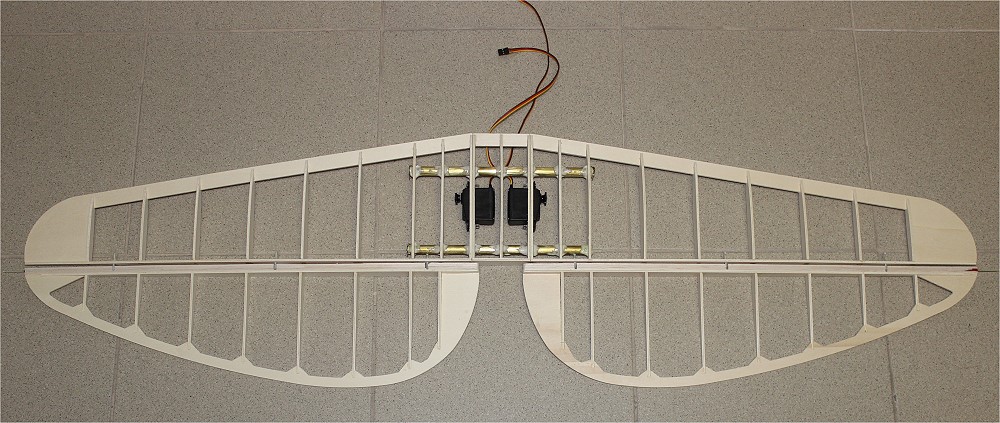

Das Gerüst des HLW ist fertig, die HR sind anscharniert. | |

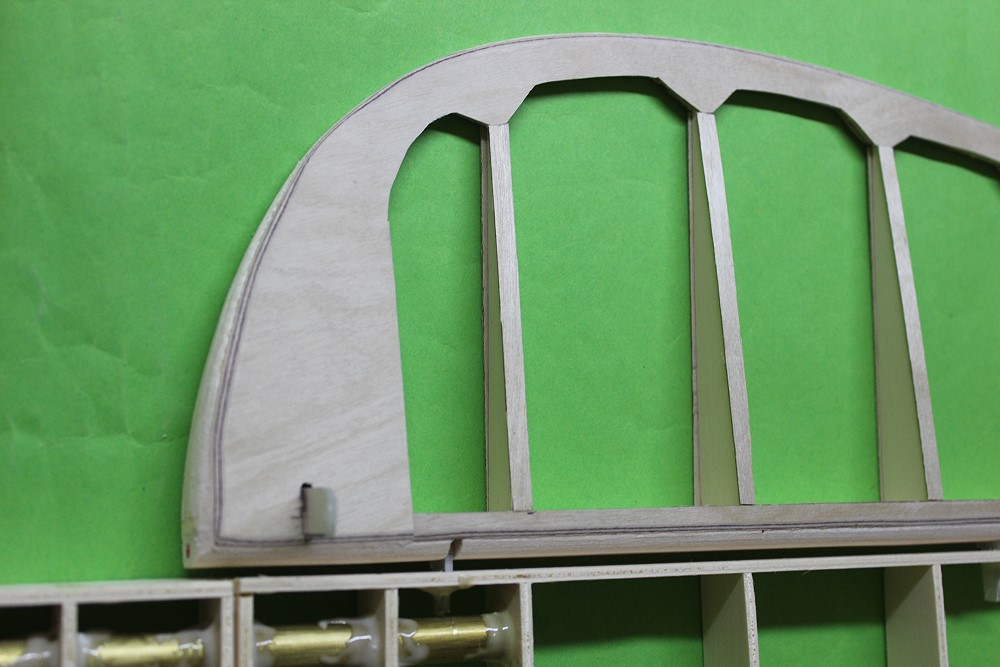

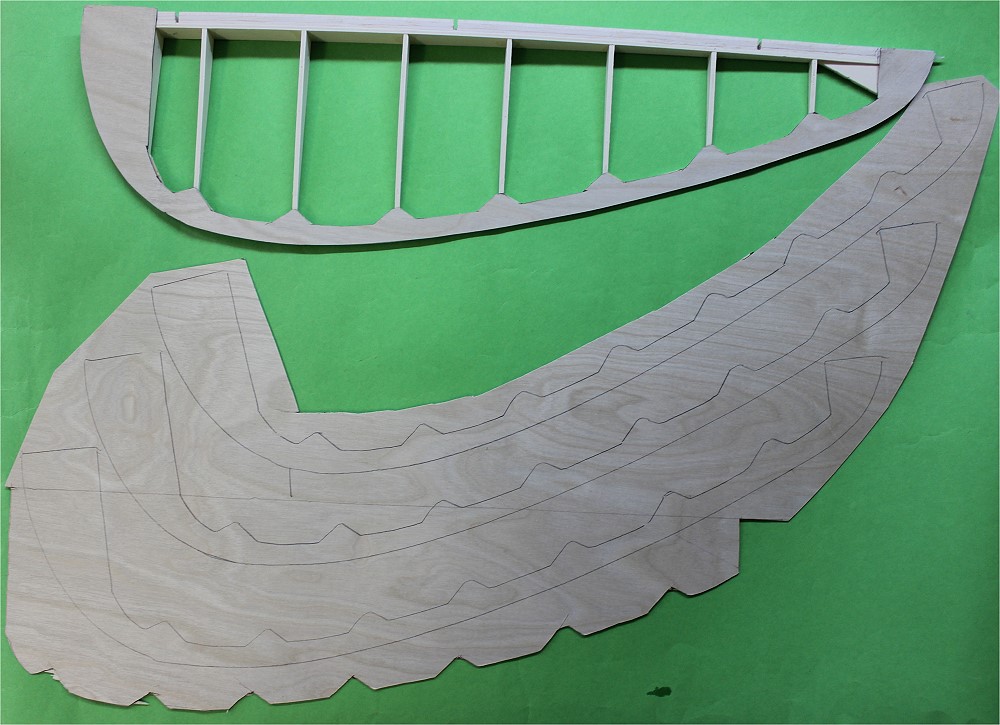

Die SpH-Beplankungen aus 0,8mm SpH schneide ich mir selber aus. Normalerweise kriegt man die als Frästeil geliefert, was ich aber nicht wollte. | |
Beide Ruder sind komplett mit 0,8mm SpH beplankt. | |
Eine Sch... Schleiferei! | |

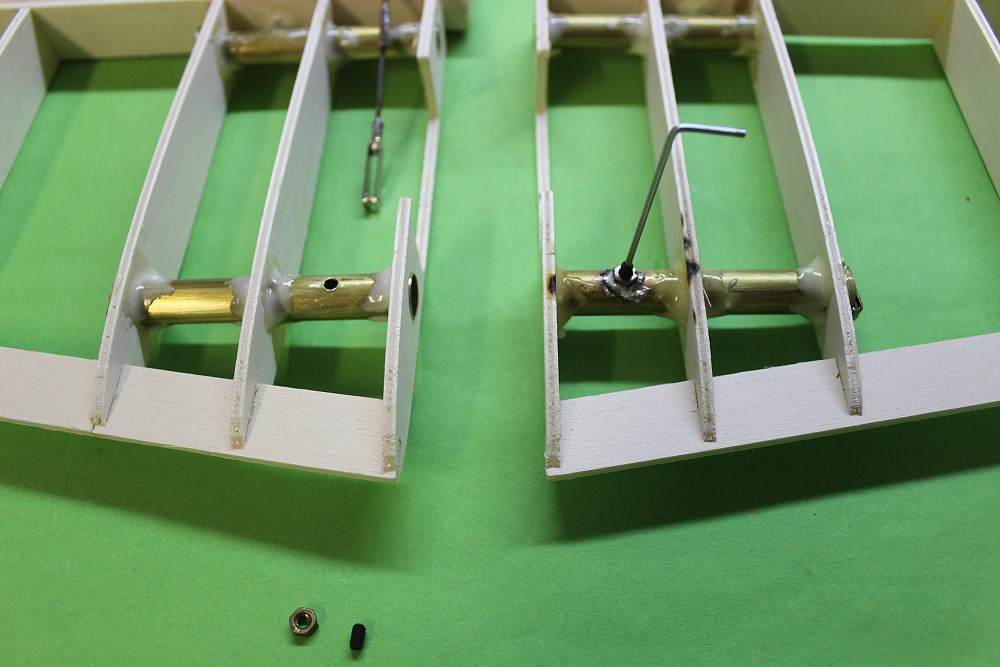

Damit die beiden HLW-Hälften nicht herausrutschen, habe
ich auf die vorderen Steckungsrohre jeweils eine M3-Ms-Mutter gelötet. In die wird dann eine Madenschraube gedreht und damit die Alu-Steckungsrohre geklemmt. |
|

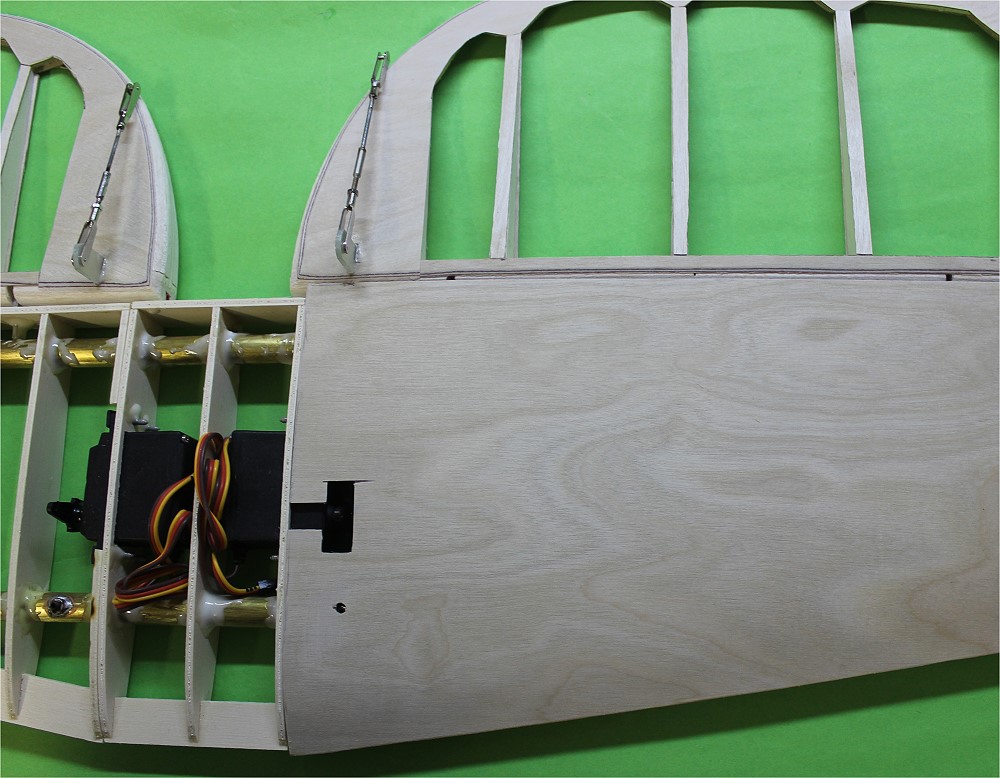

Beplankung auf der rechten Unterseite. | |

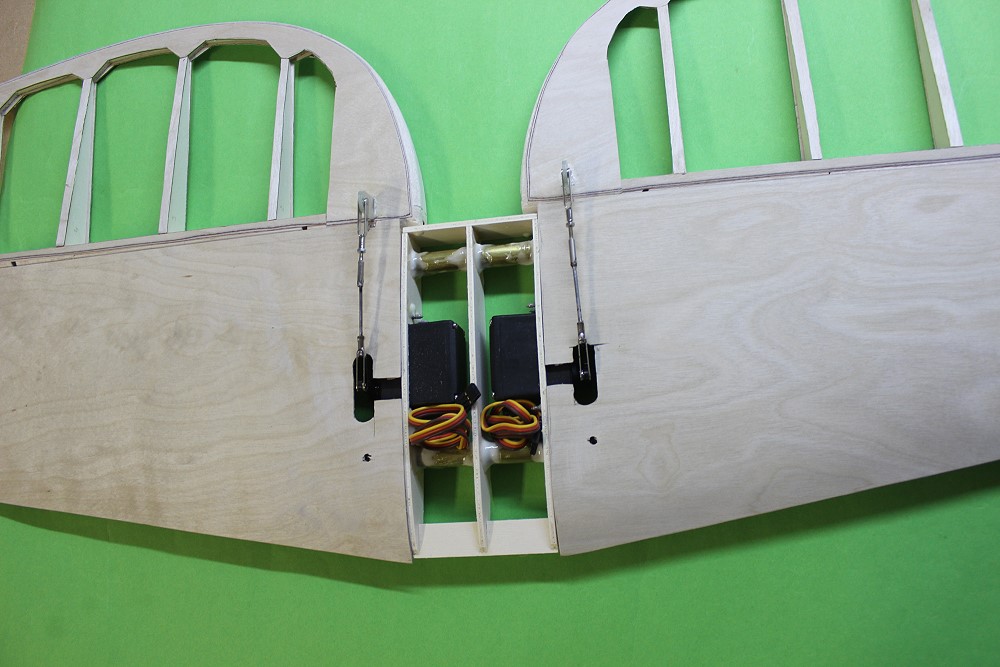

Beide Unterseiten beplankt. | |

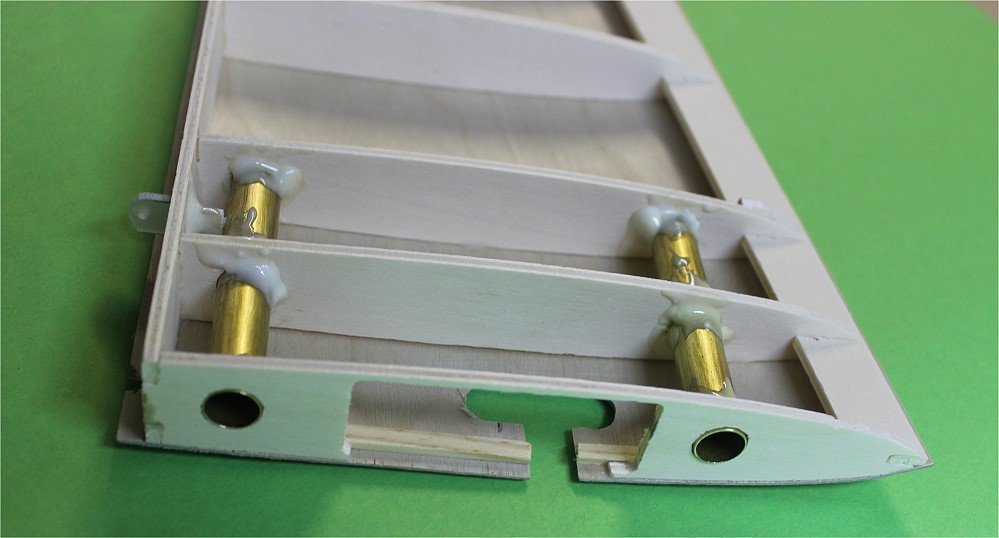

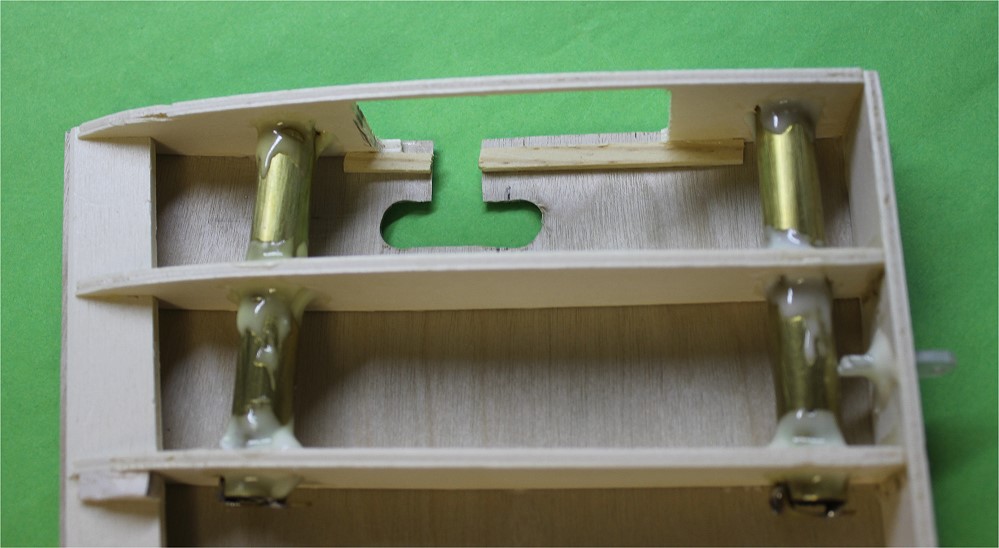

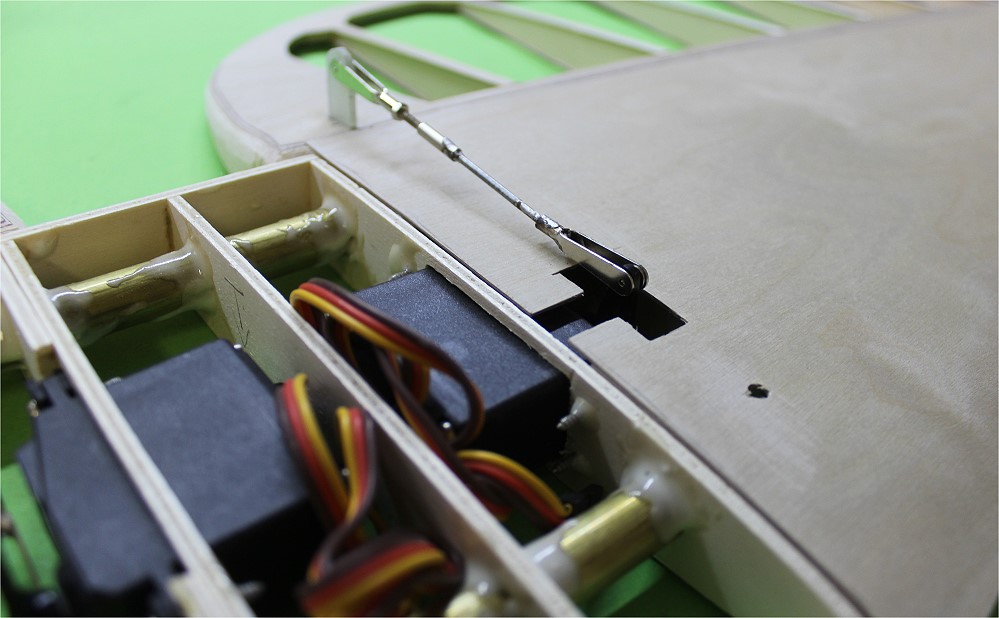

Die Ausschnitte für die Servohebel habe ich von innen noch mit Stücken von Kiefernleisten verstärkt. | |

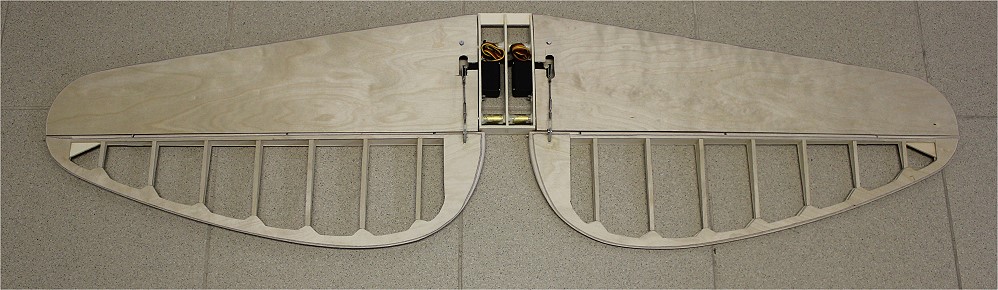

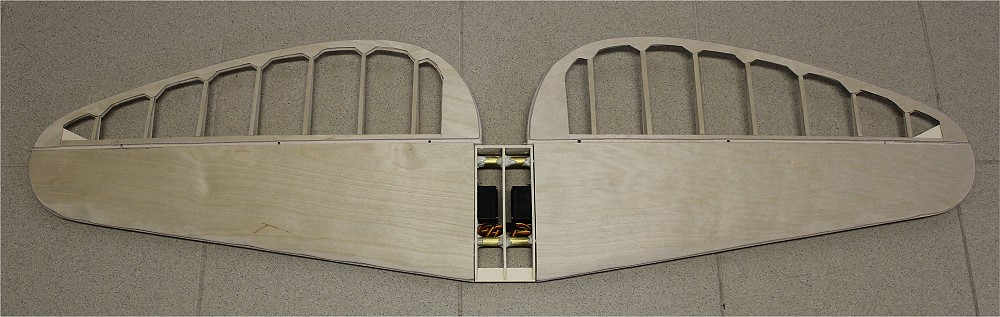

HLW fast fertig. Das Mittelstück wird erst beplankt,
wenn es mit dem Rumpf verbunden ist. Unterseite ... |
|
... Oberseite. |
