FLAMENGO 1945

von schneider-modell, Kufstein


Elektrik


Mischer
Ich habe die beiden HR-Servos zusammen gemischt.
Da beim starten des Motors das Modell nach oben geht, habe ich auf den Kanal 1 (Gas) die beiden HR zu 10% auf Tiefe gemischt.
Das ist zwar in der Luft i. O. Wenn man aber mit Motor vom Boden starten will, wäre die 10% Tiefenruder schlecht.
Man kann aber die Zumischung mit einem Schalter an- oder abschalten.

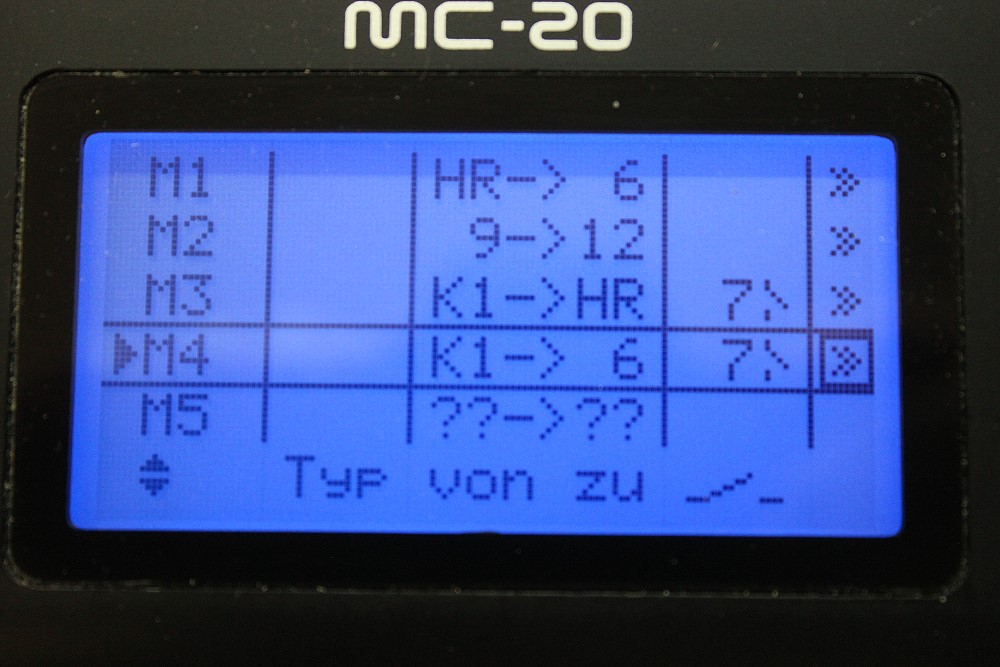

Mischer 3 und 4 verbinden den Kanal 1 (Gas) mit den beiden HR-Servos. In der 4. Spalte kann man dann einen Schalter eintragen, mit dem man die Zumischung an- oder abschalten kann, hier Schalter Nr. 7.
Die untere Zeile des Displays erklärt das: mischen "von - zu", Schalter.
Da soll einer draufkommen!

Akkus

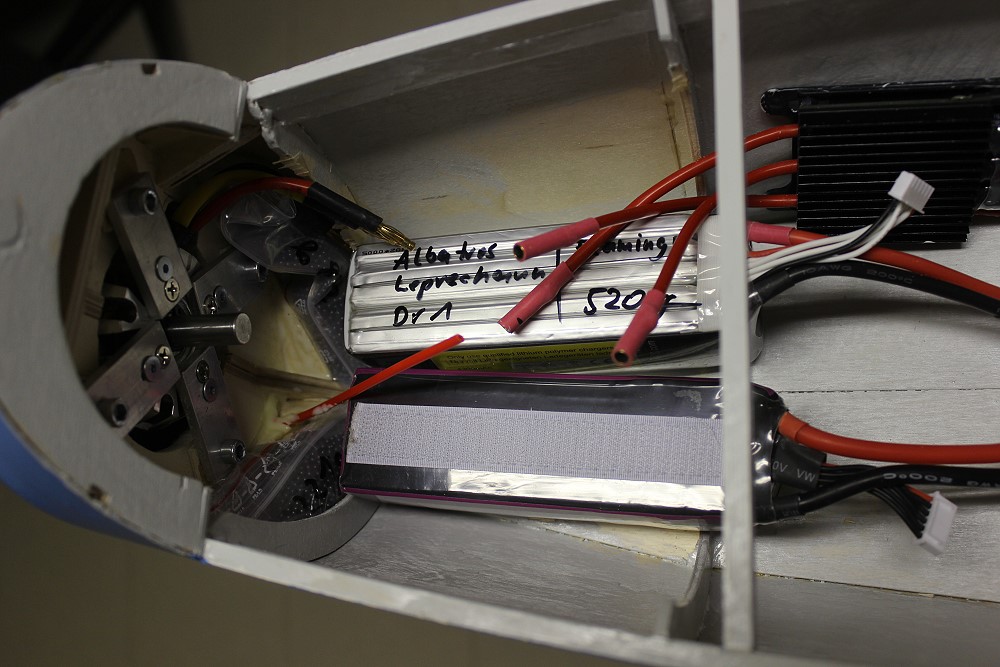

Mit der Platzierung des Reglers und F-Schlepp-Kupplungsservos war ich etwas zu optimistisch. Die mußten wieder raus.

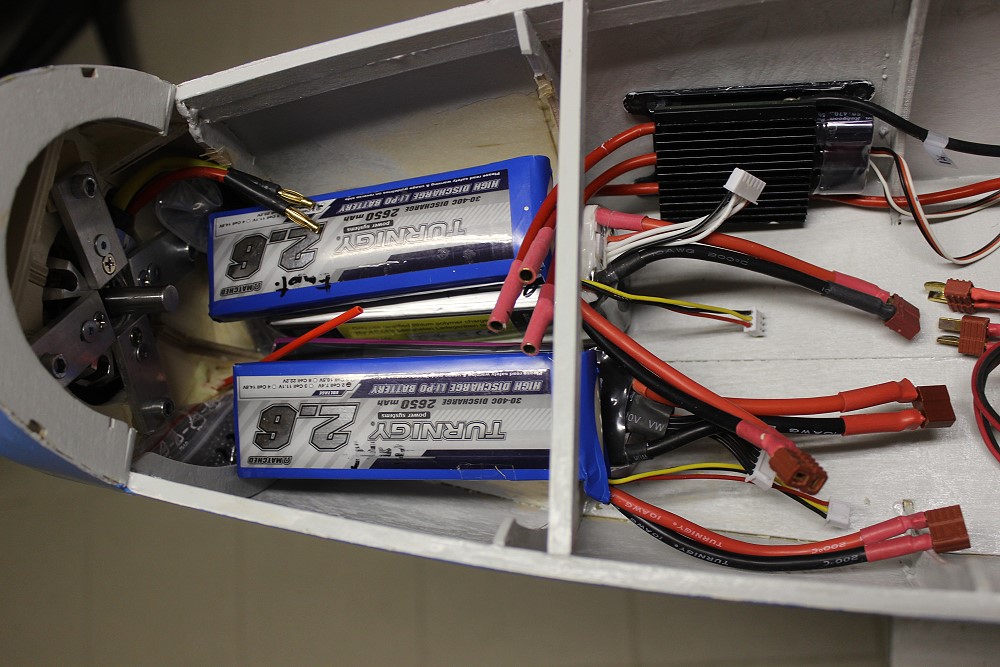

Dafür liegen jetzt die beiden 5S-Flugakkus vorne im Rumpf.

Auf die Flugakkus kommen zwei 2S-Empfängerakkus.


Servos

  • Schleppkupplung: HX 5010
  • HLW: 2x HX 5010
  • SLW: DES 707 BB MG

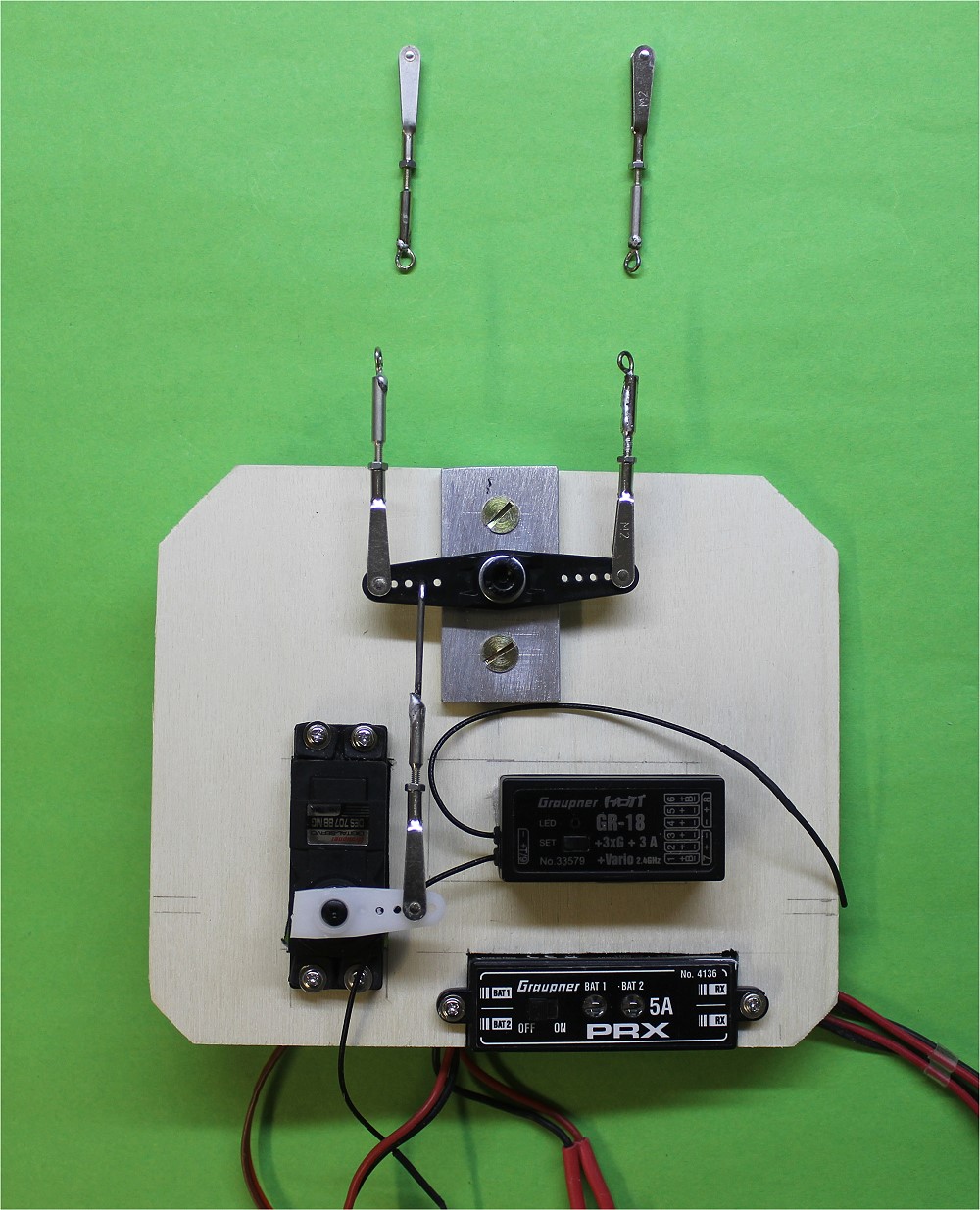

Die Elektrik auf einem Rumpfbrett.

Oben und links die SR-Anlenkung mit Wippe und Seilen.

Rechts der Empfänger.

Unten die Doppelstromversorgung. Da der Motor mit 10S-LiPo läuft, braucht man für den Empfänger eine eigene Stromversorgung. BEC geht nicht.

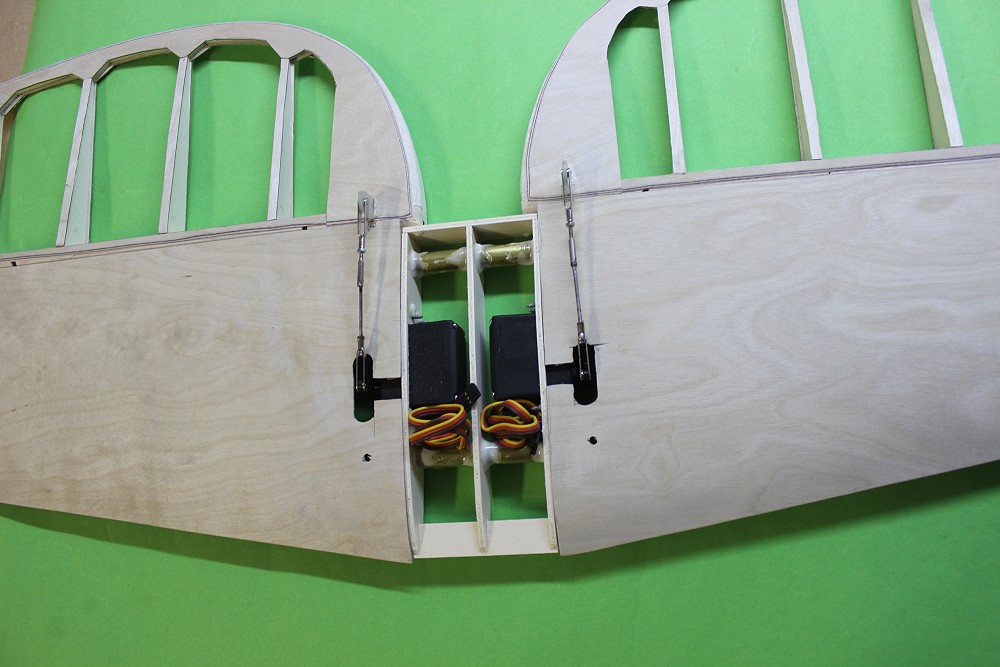

Die beiden HR-Servos sitzen direkt im HR. Es kommen also zwei Kabel von hinten in den Empfägner.

Auch von den Qu- und Klappen-Servos kommen nur die Kabel in den Empfänger.

Das Kupplungsservo sitzt vorne im Rumpf.

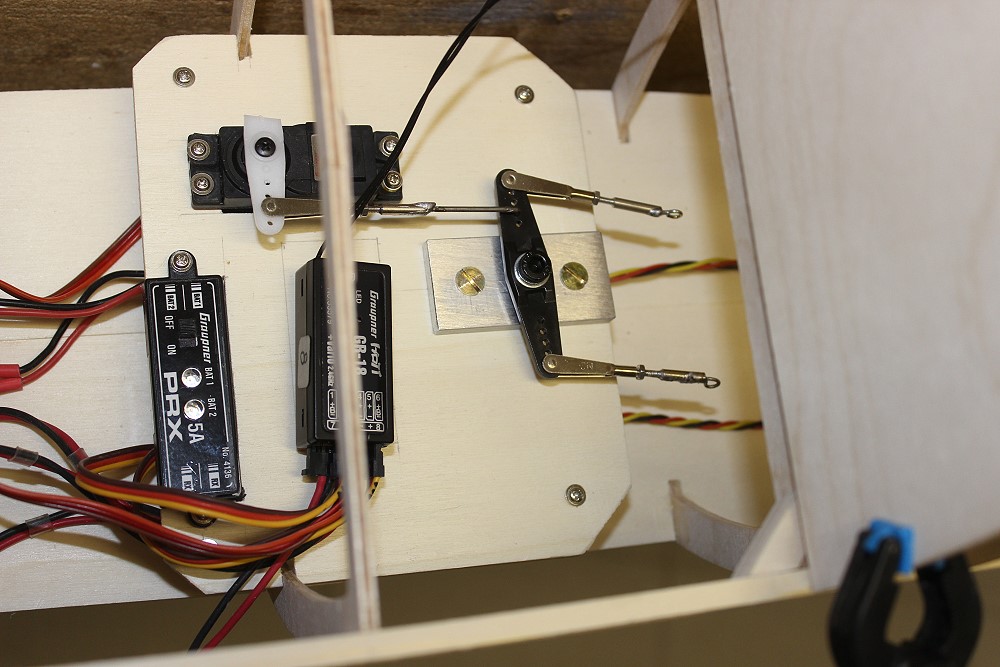

Das Rumpfbrett eingebaut, mit 4 Schrauben herausnehmbar.

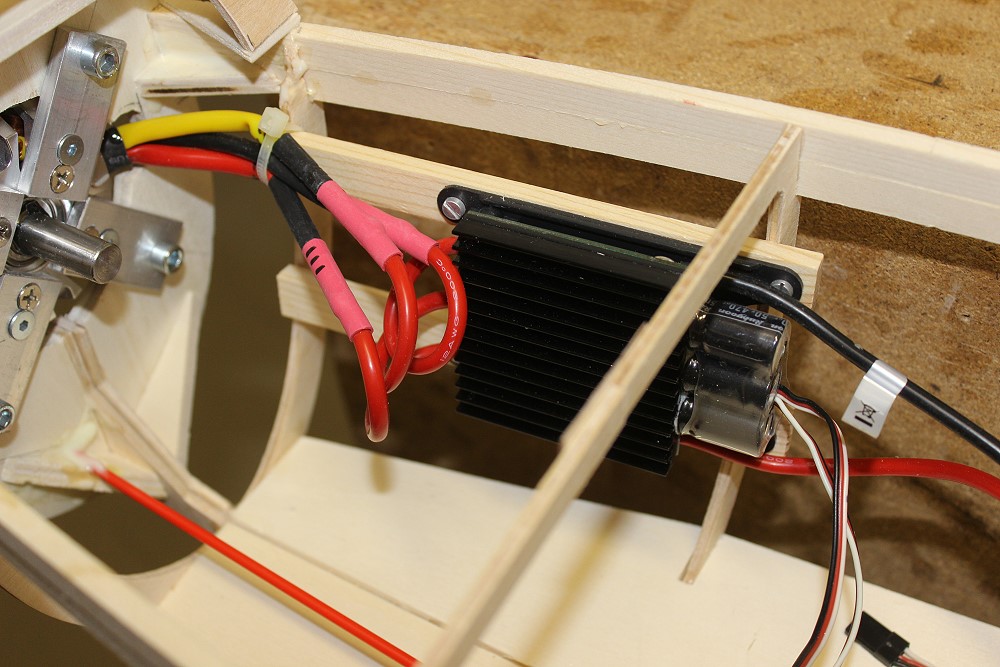

Der 100A-Regler für 9S LiPo.

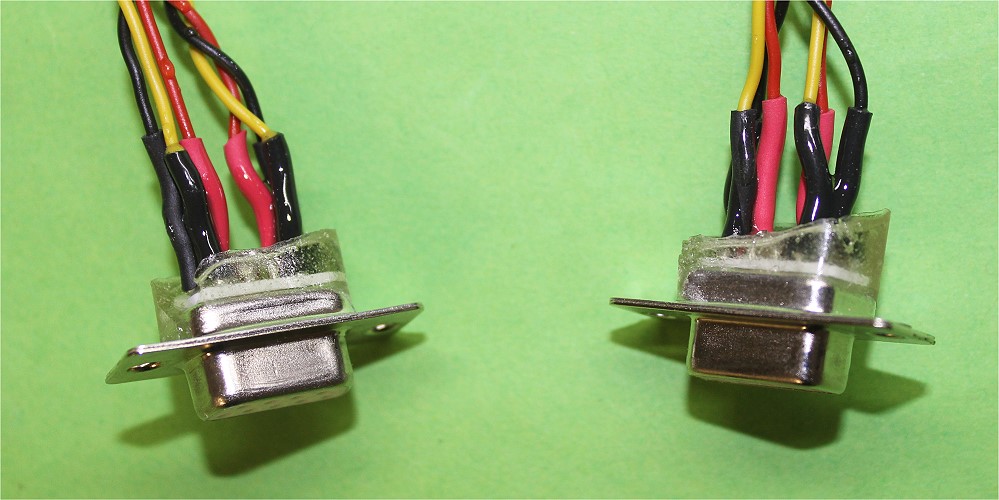

Die D-sub-Buchsen, die im Rumpf an den Empfänger gesteckt werden. Daran hängen die Querruder- und Klappenservos.

Ich vergieße die Anschlußdrähte immer mit etwas Harz.
