FAUVEL AV 361 |
|
| von schneider-modell, Kufstein | |
|
Seitenleitwerk |
|
 |

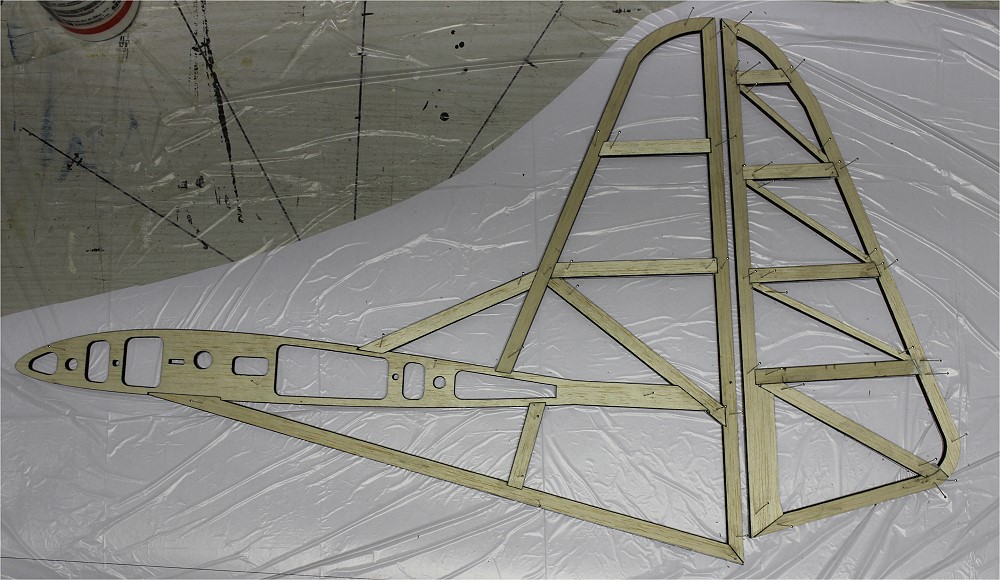

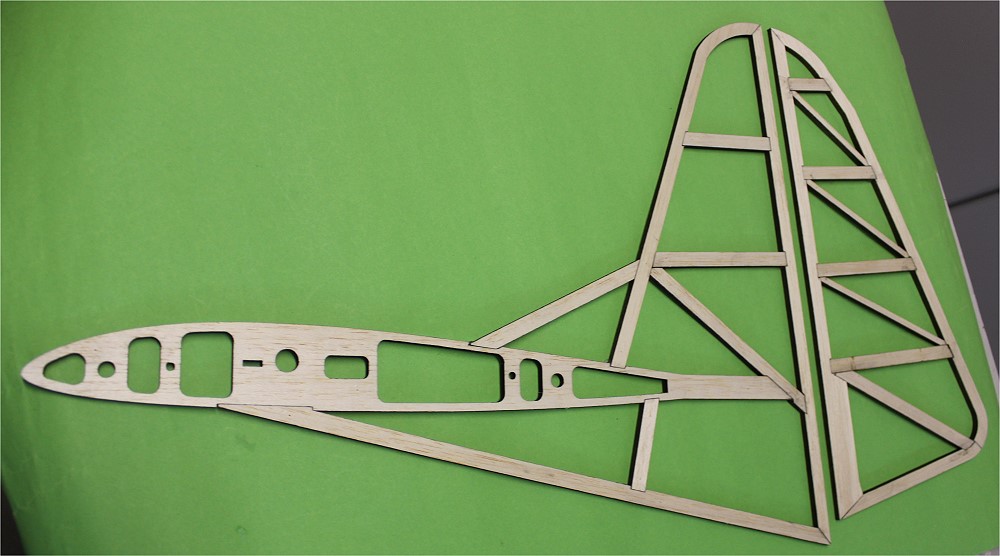

Das SLW wird um eine Anschlußrippe herum gebaut. Material ist 5mm Balsa. |
 |
|
 |
Die Beplankung ist aus 2mm Balsa - wird schon

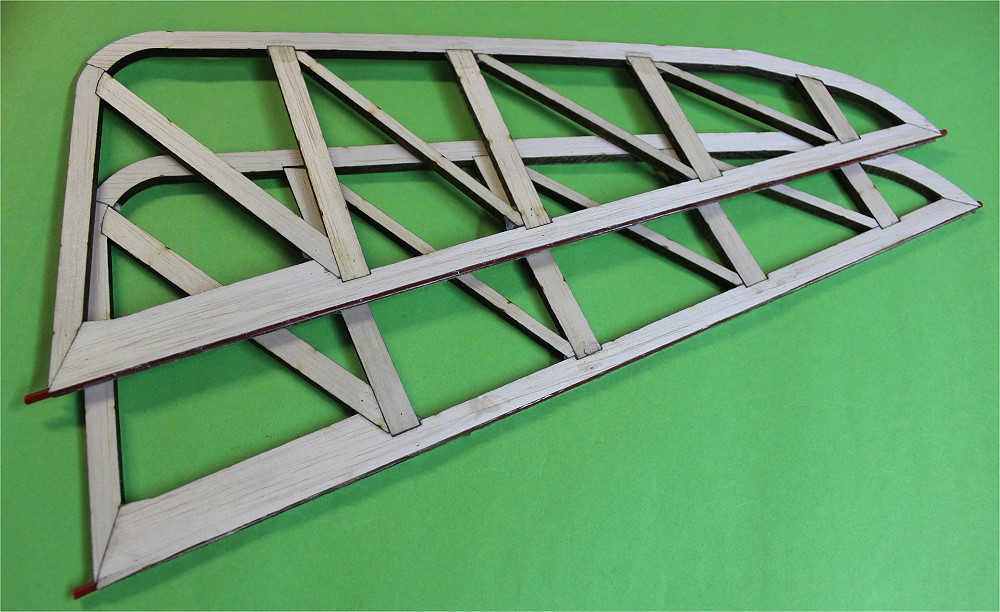

so mitgeliefert. Das SR wird aus 2mm Balsabrettern gemacht. |
 |

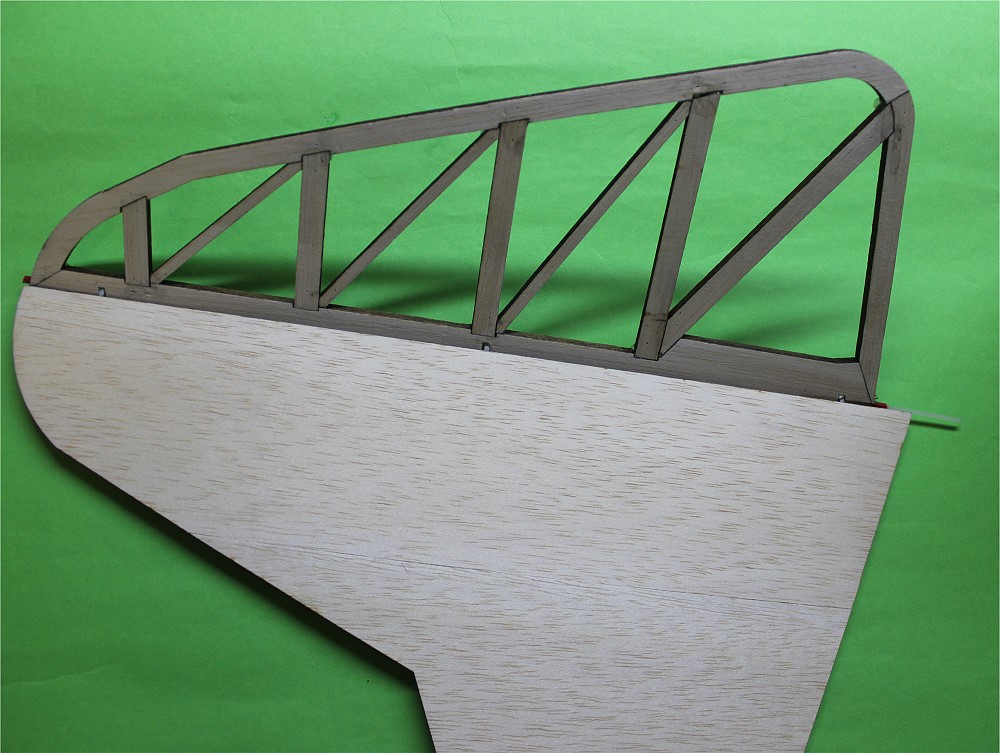

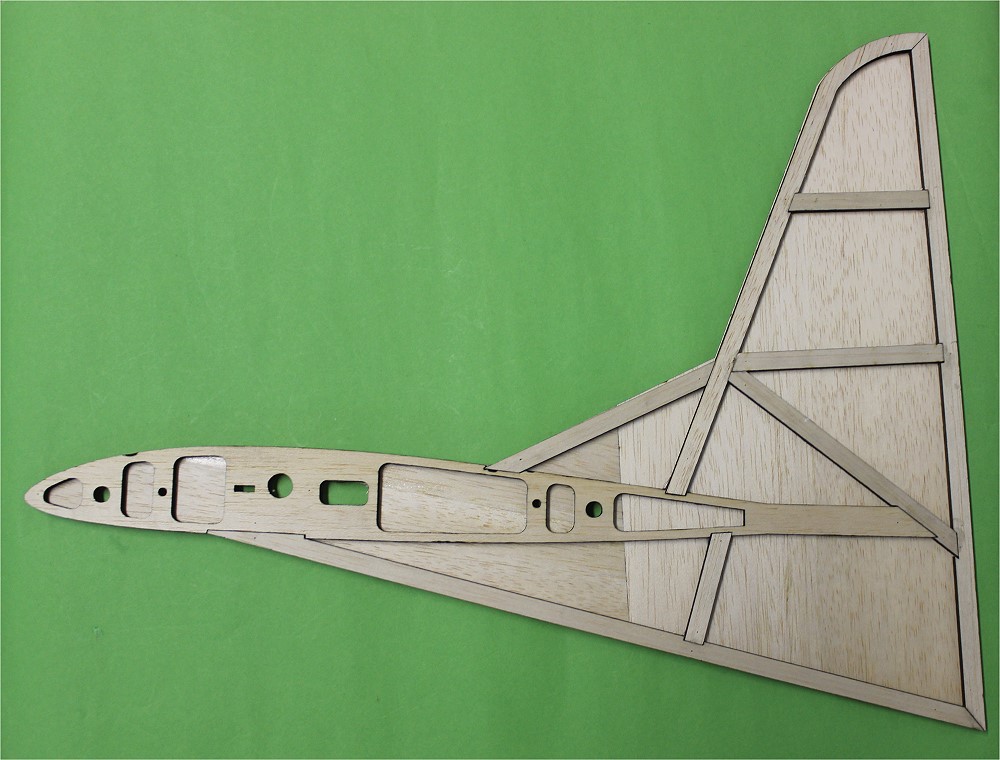

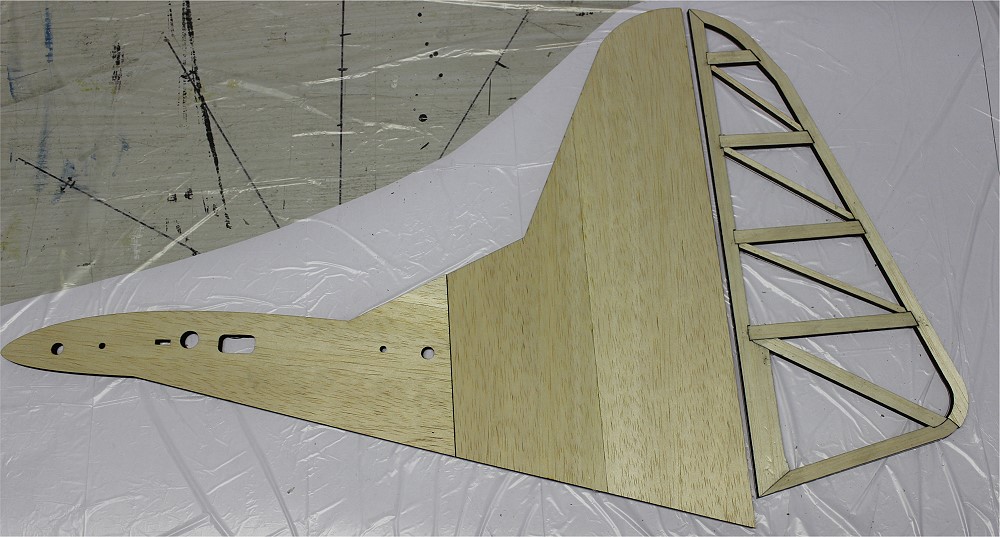

So sieht es einseitig beplankt innen aus. |
 |

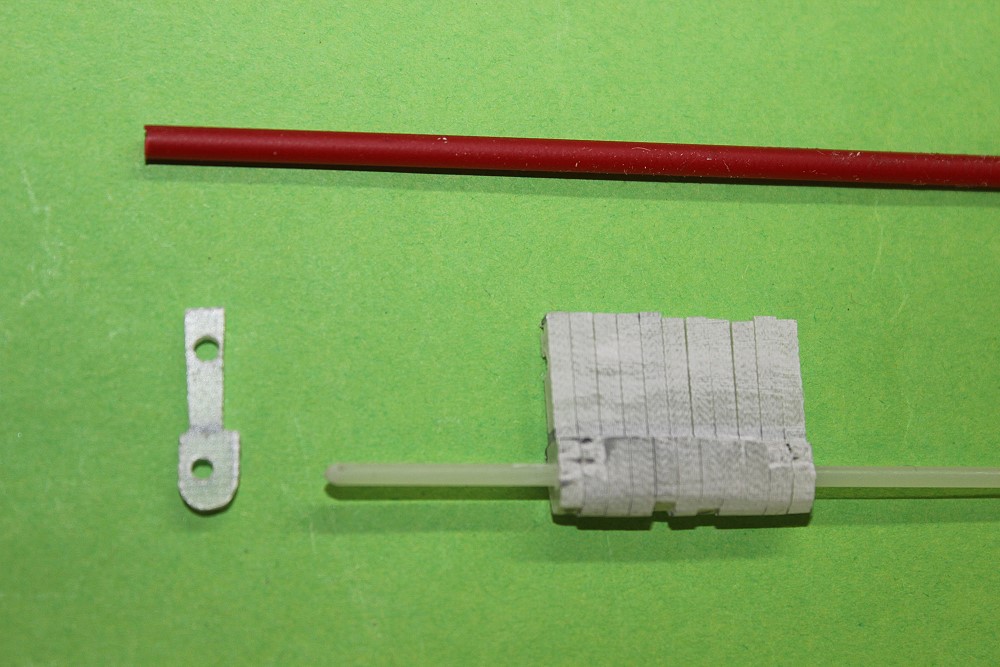

Scharniere aus 2mm GfK mit 2mm GfK-Draht, der läuft dann in einem Bowdenzugrohr im SR. |
 |

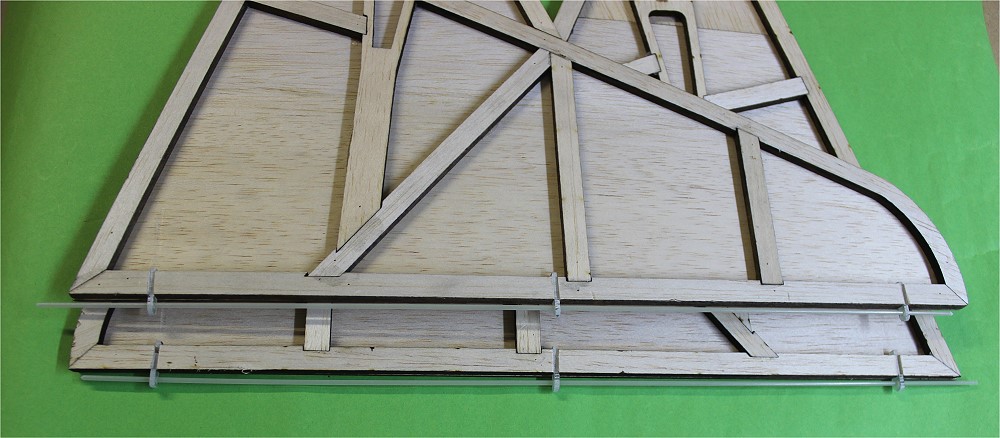

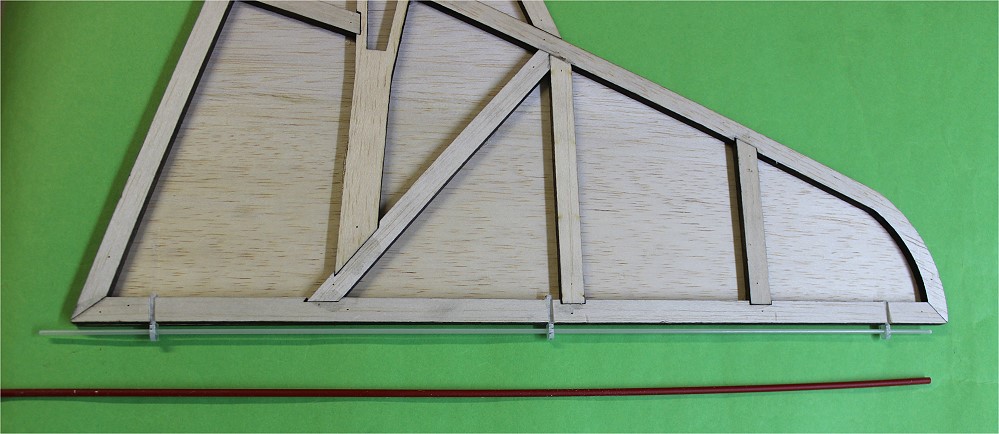

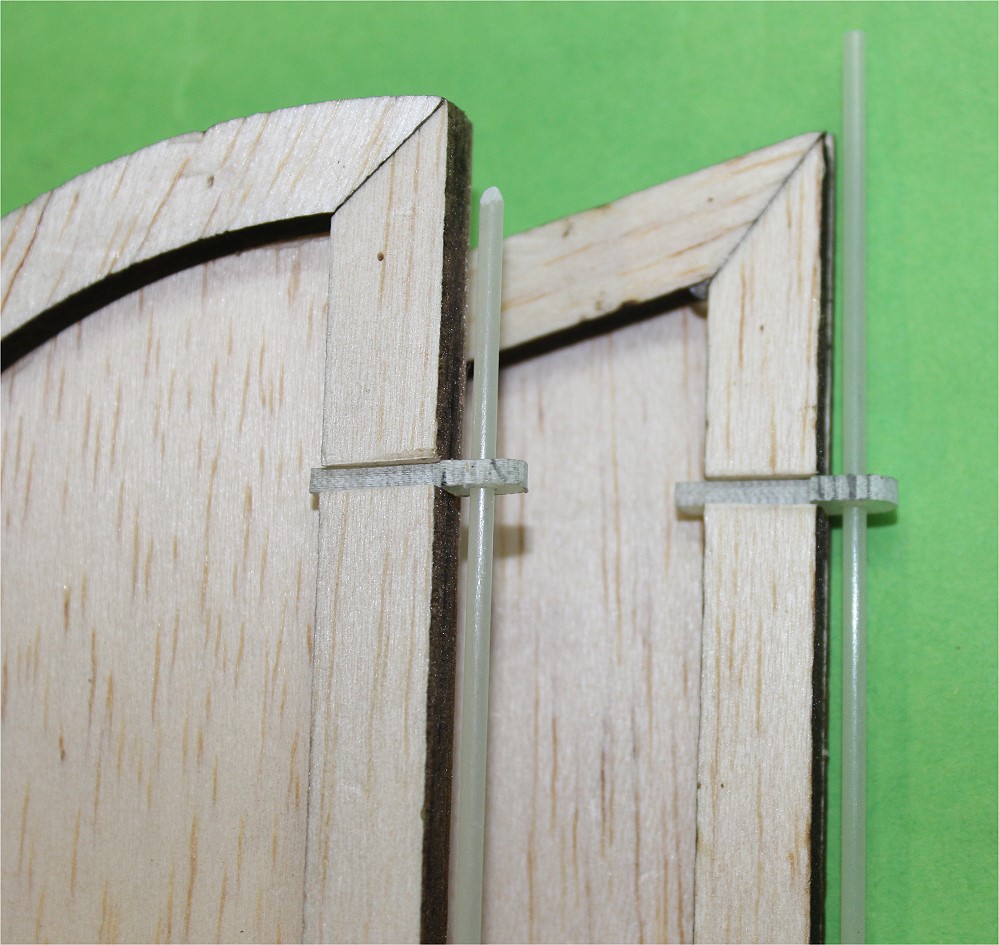

Scharnierlaschen mit GfK-Draht im SLW. |
 |
|
 |
Nur noch mit Harz verkleben und beplanken. |
 |

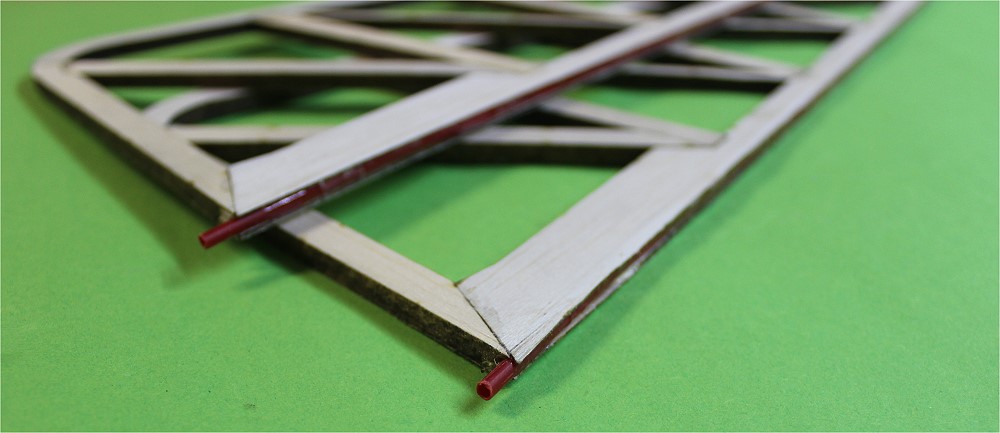

Die Bowdenzugrohre sind in einer Nur in den SLW verklebt. |
 |
|
 |
Das Ruder läßt sich frei bewegen. |
 |

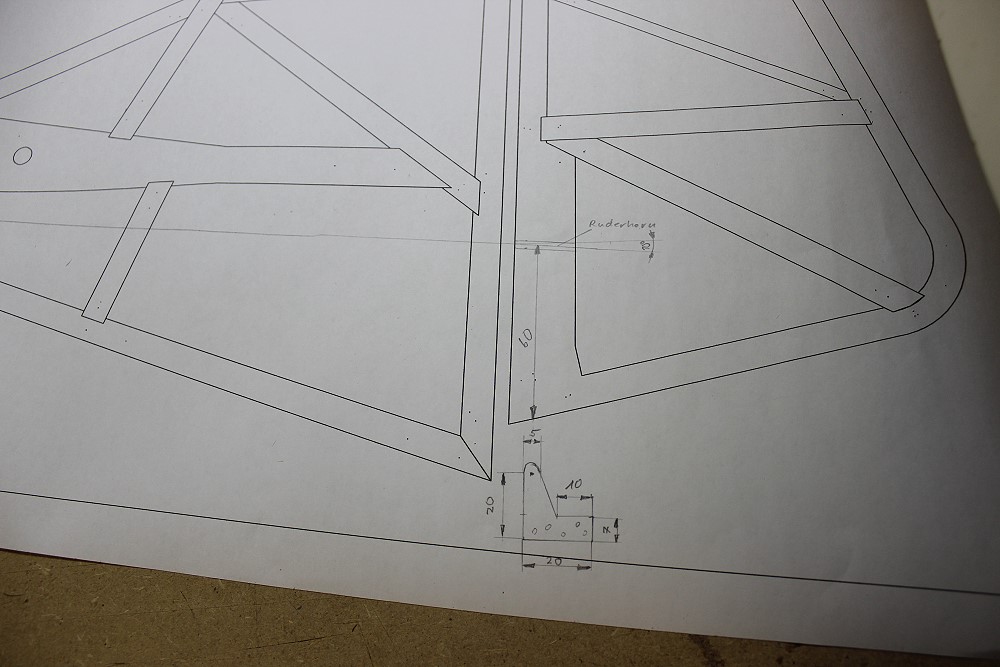

Die Lage des SR-Ruderhorns. |
 |

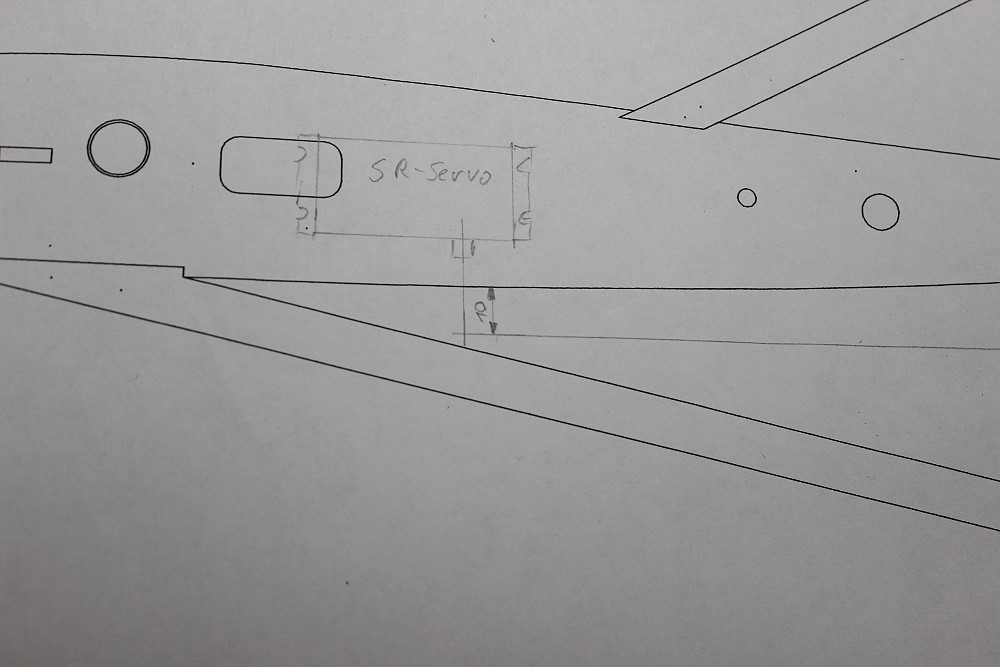

So liegt das SR-Servo im Mittelteil des Flügels. |
 |

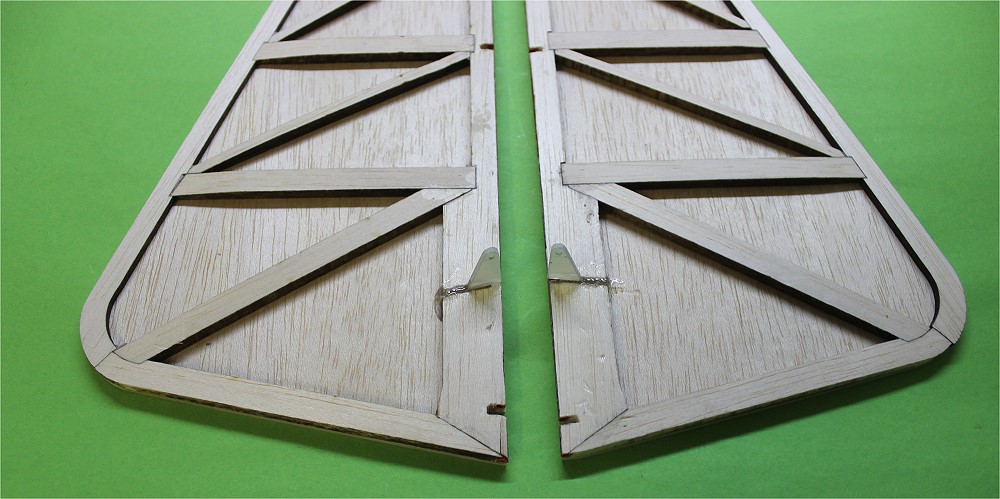

Ruderhörner in den Seitenrudern. |
 |

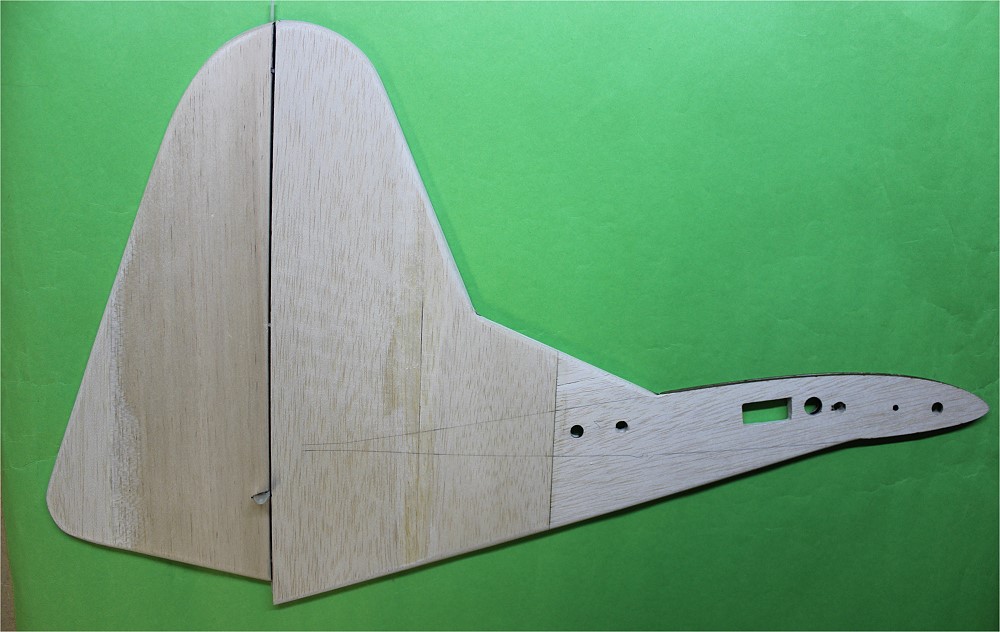

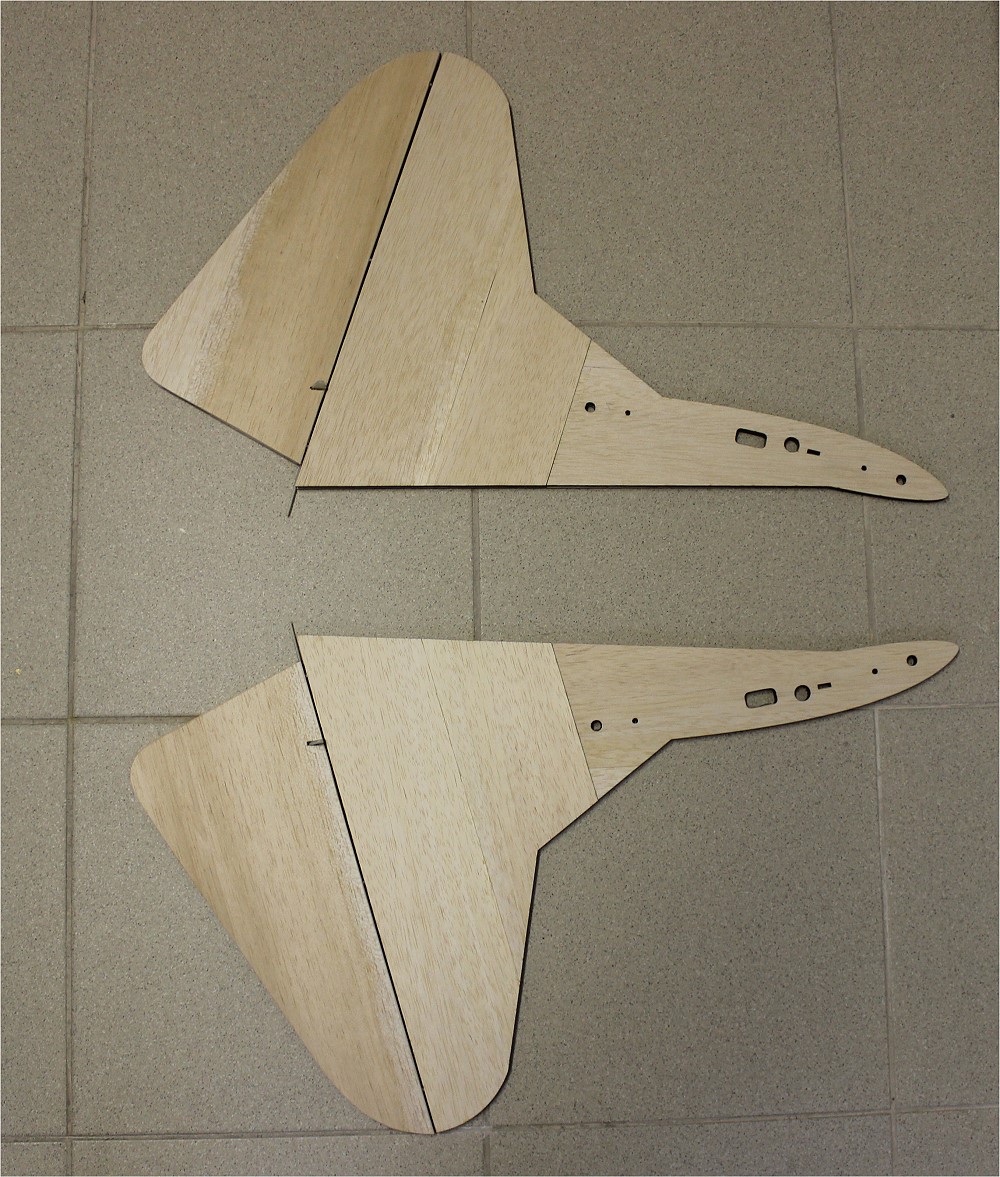

SLW fertig beplankt. Nur noch schleifen. |
 |

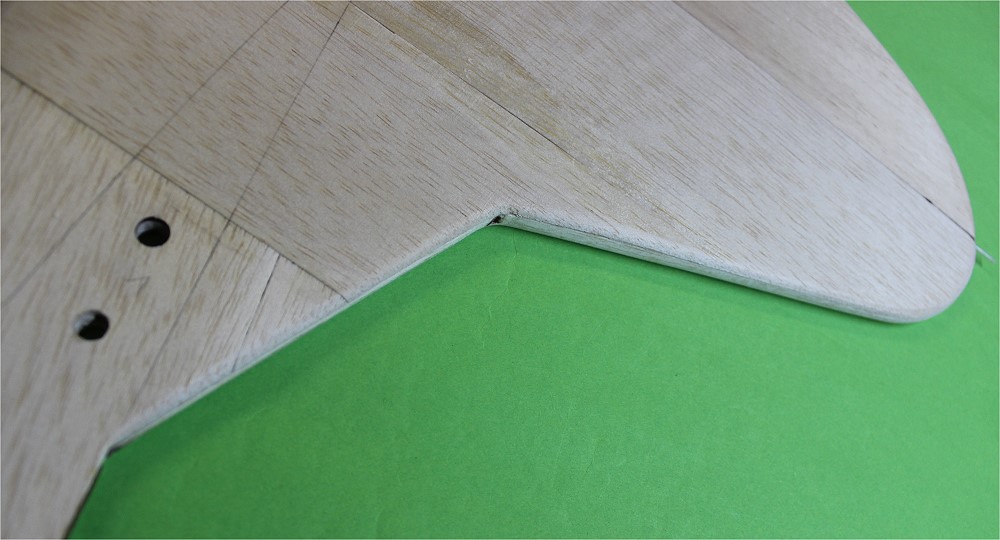

Die herausstehenden Kanten sind verrundet. |
 |
Die Kanten, die direkt am Flügelmittelteil liegen, bleiben gerade. Evtl. mache ich noch den schwarzen Abbrand weg. |
