FAUVEL AV 361 |
|
| von schneider-modell, Kufstein | |
|
Querruder |
|
 |

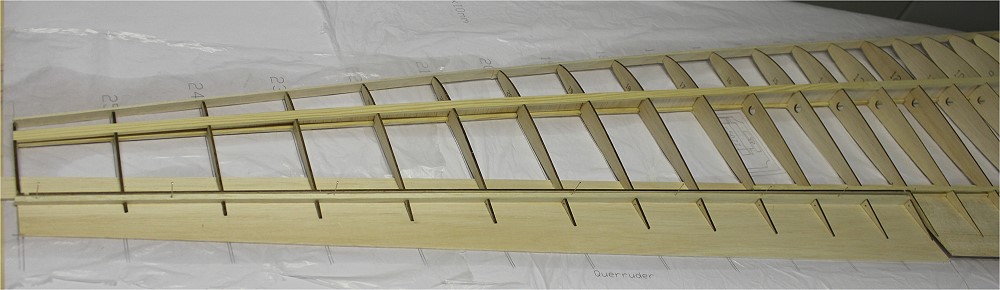

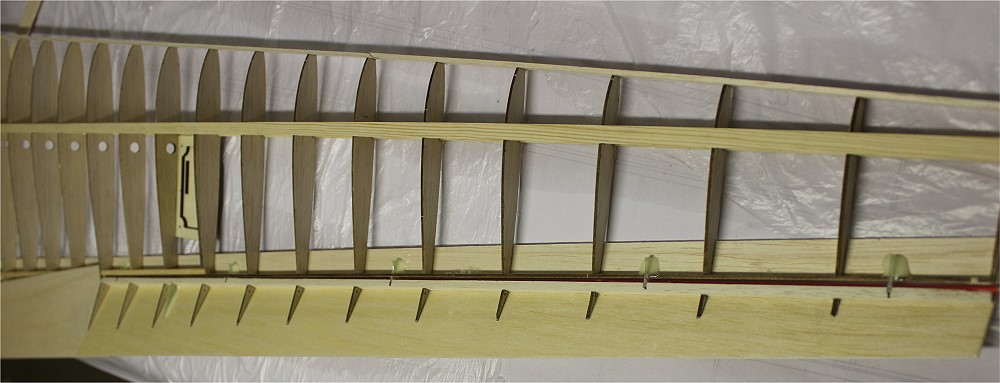

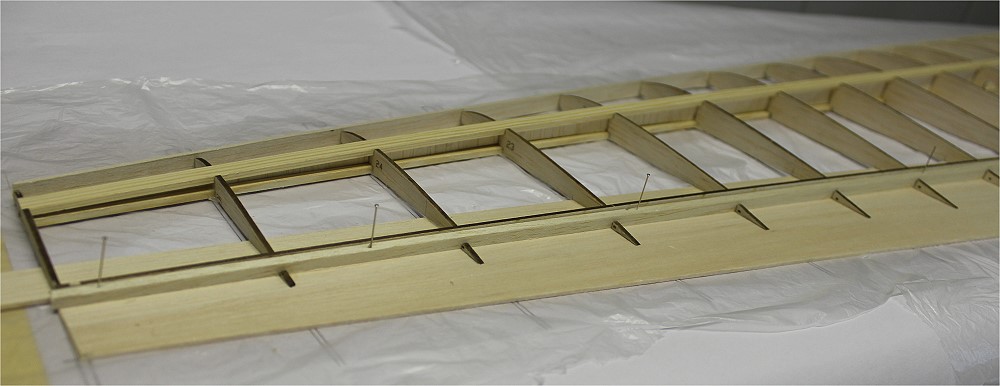

Die Querruder baue ich direkt am Flügel. Zuerst kommt die 2mm Balsabeplankung. |
 |

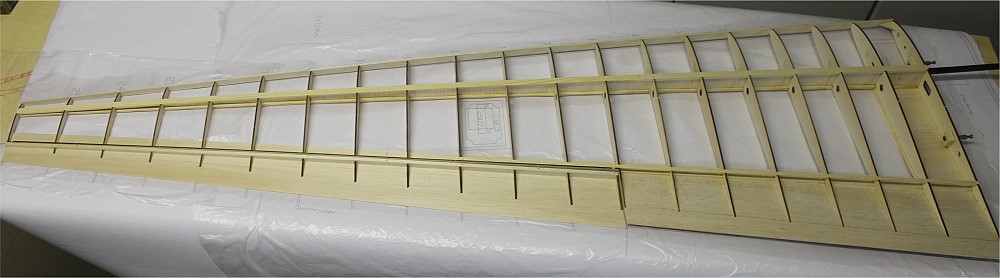

Dann ein 5mm Balsaholm und zuletzt die Rippen. Es sind eigentlich 13 Rippen. Aber die R. 13 existierte nur als Loch im Balsafräsbrett. |
 |
|
 |

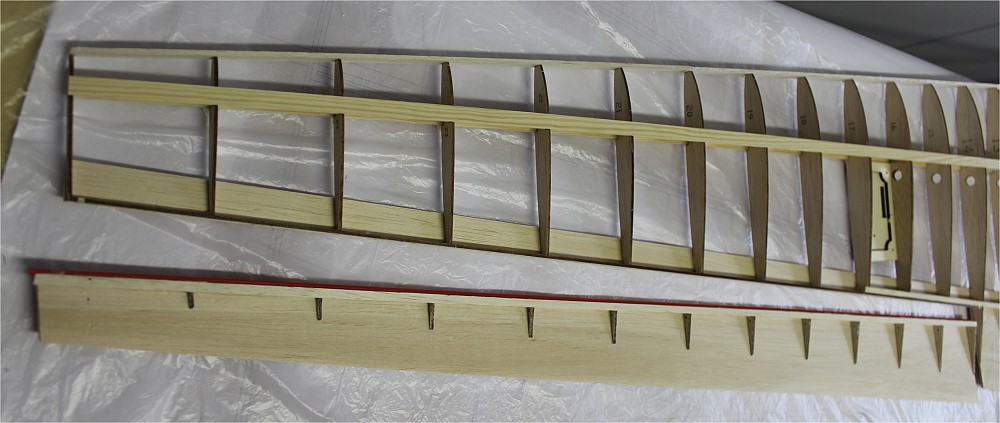

In den Querruderholm habe ich eine Rille ca. 2mm tief eingefräst. |
 |

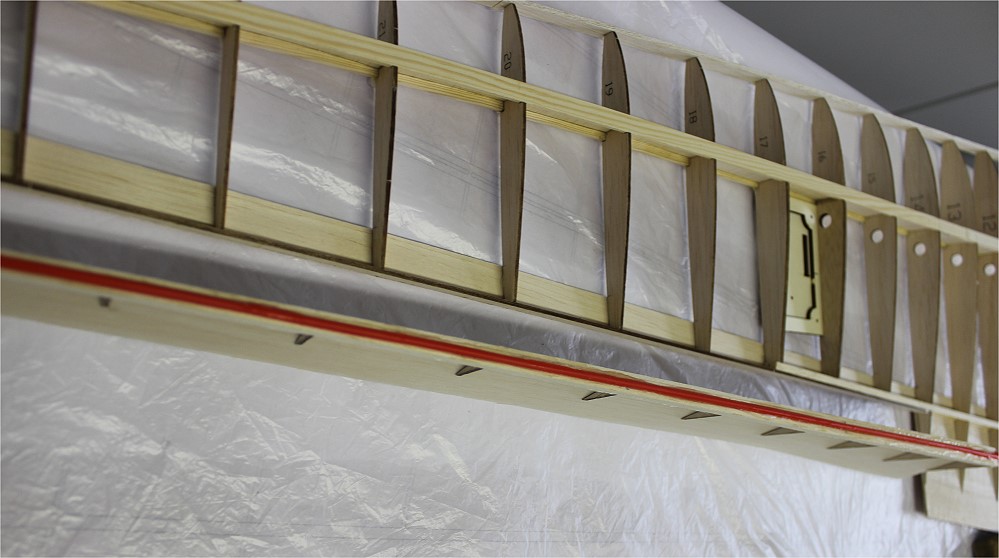

Dahinein klebe ich ein Bowdenzugrohr. |
 |

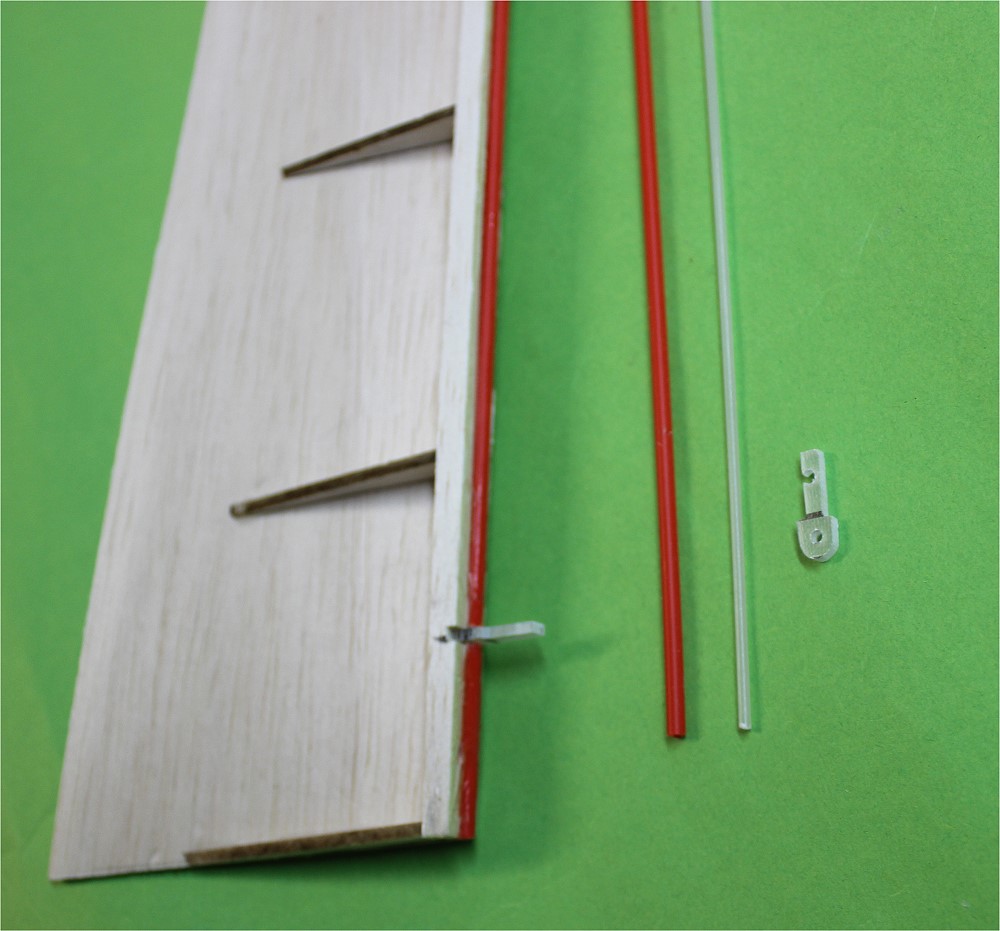

Bowdenzugrohr (rot), GfK-Draht 2mm, GfK-Lasche 2mm dick. |
 |

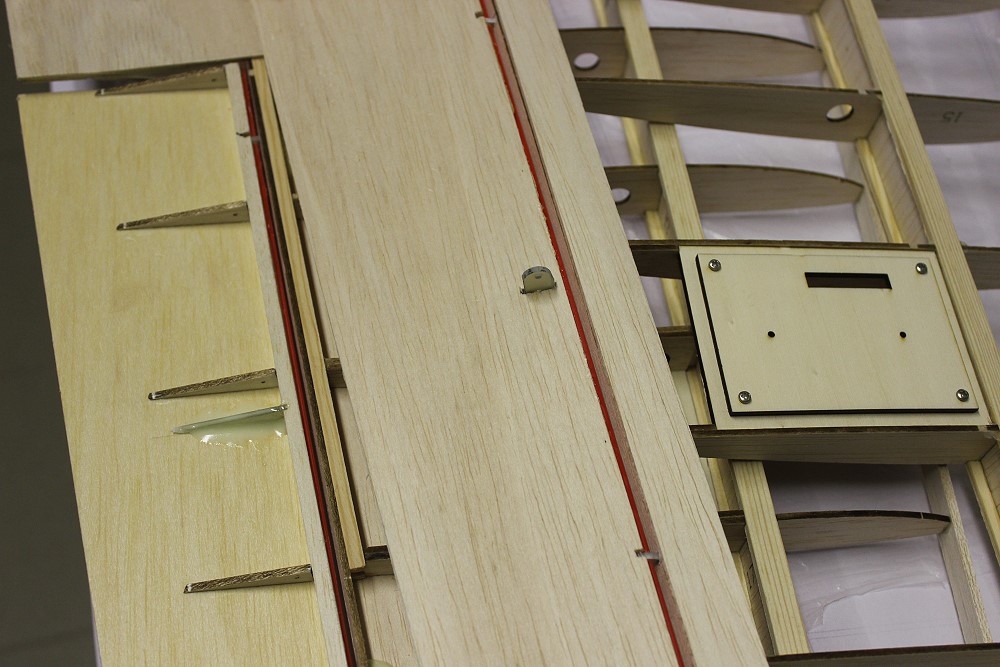

5 Stück GfK-Laschen halten das Querruder. |
 |
Ruderhorn von innen und außen. |
 |

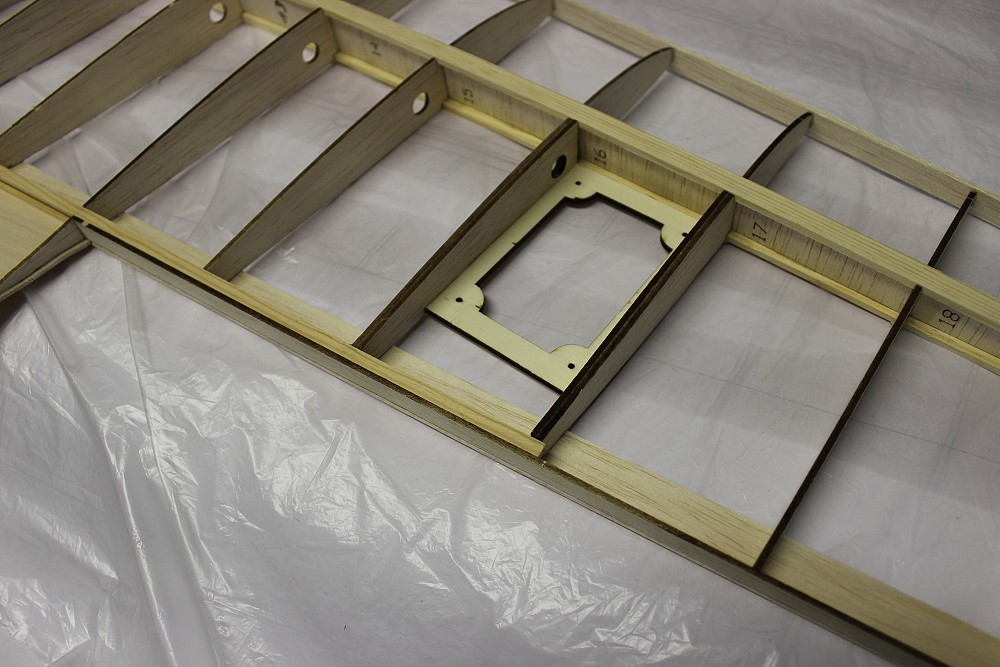

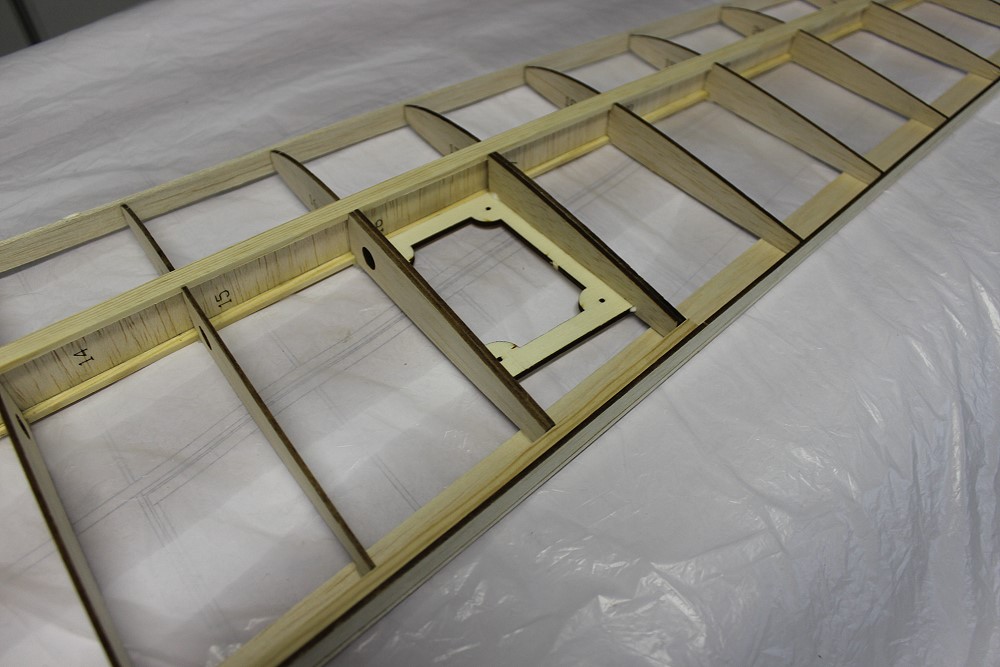

Der Rahmen für das Querruderservo wird hier eingesetzt. |
 |

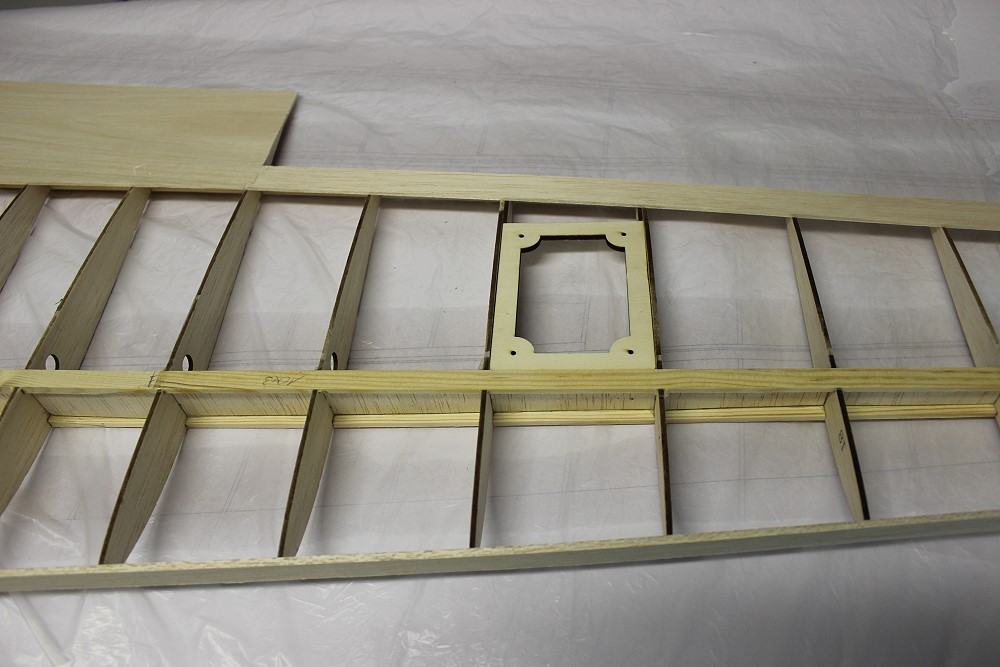

Rechts und links gibt es Halbrippen mit einer Stufe unten. |
 |
Dahinein klebt man den Rahmen. Es passen nur Servos mit max. 13mm Dicke rein. |
 |
Querruderservos Corona CS 238 MG
|
 |

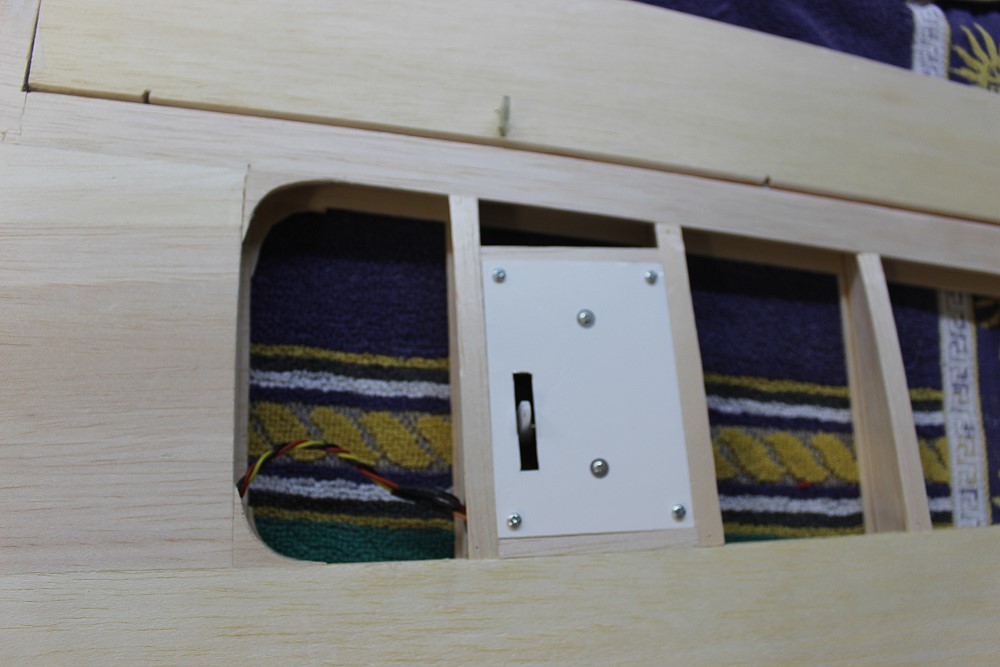

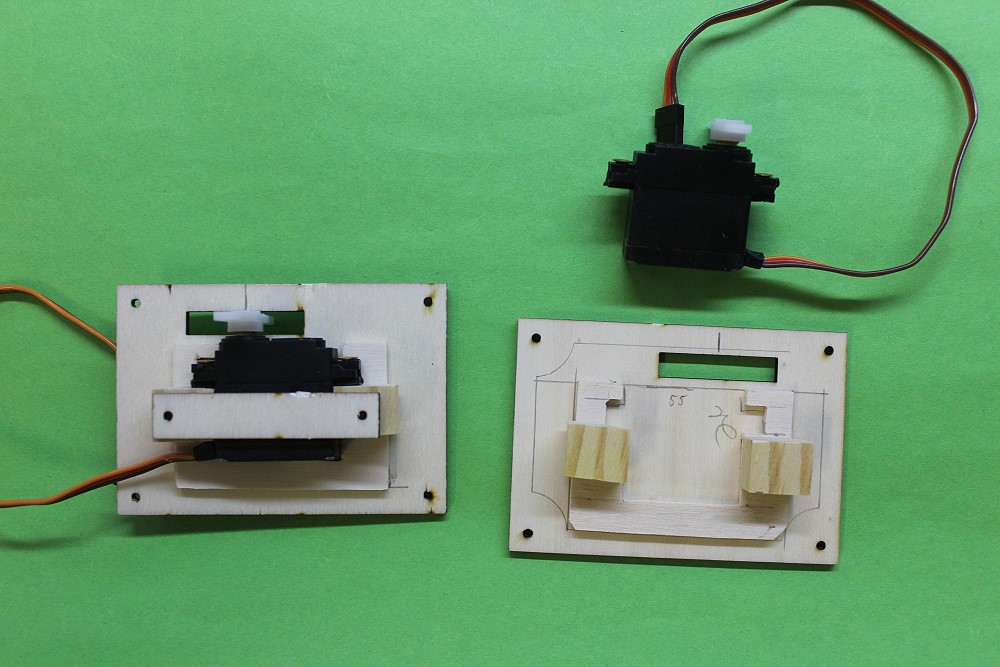

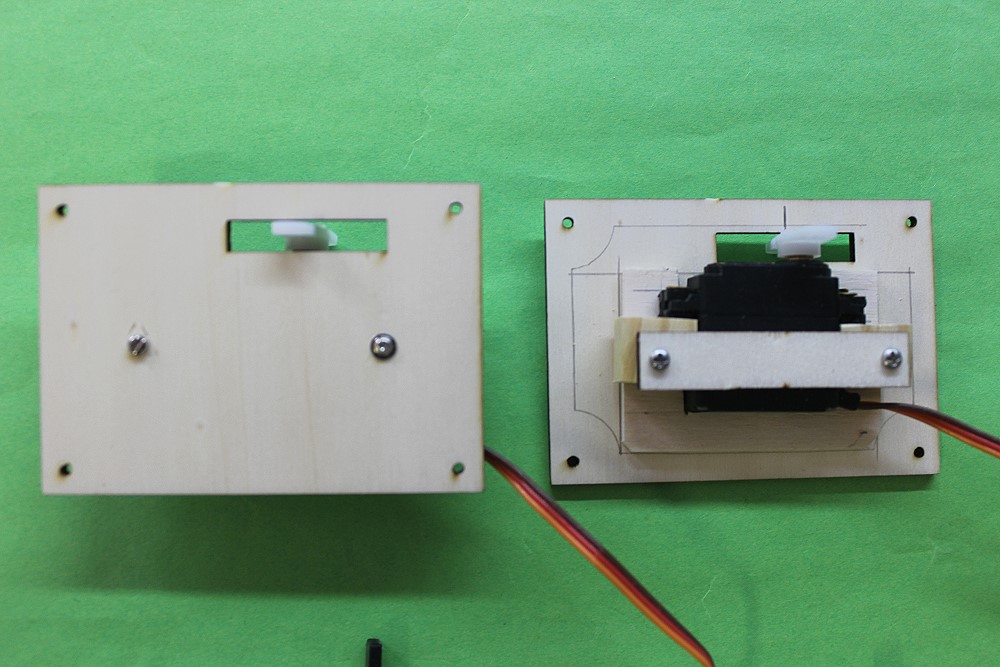

Ich habe eine Kulisse für die Servos hergestellt, die dann auf den Deckel geklebt und die Servos da hineingelegt. Festgehalten werden sie durch den Riegel. |
 |
Die Deckel habe ich schon mal mit weißer Folie gebügelt, bevor die Kabel verlötet werden. |
