FAUVEL AV 361
von schneider-modell, Kufstein
Elektrik


Motor und Propeller

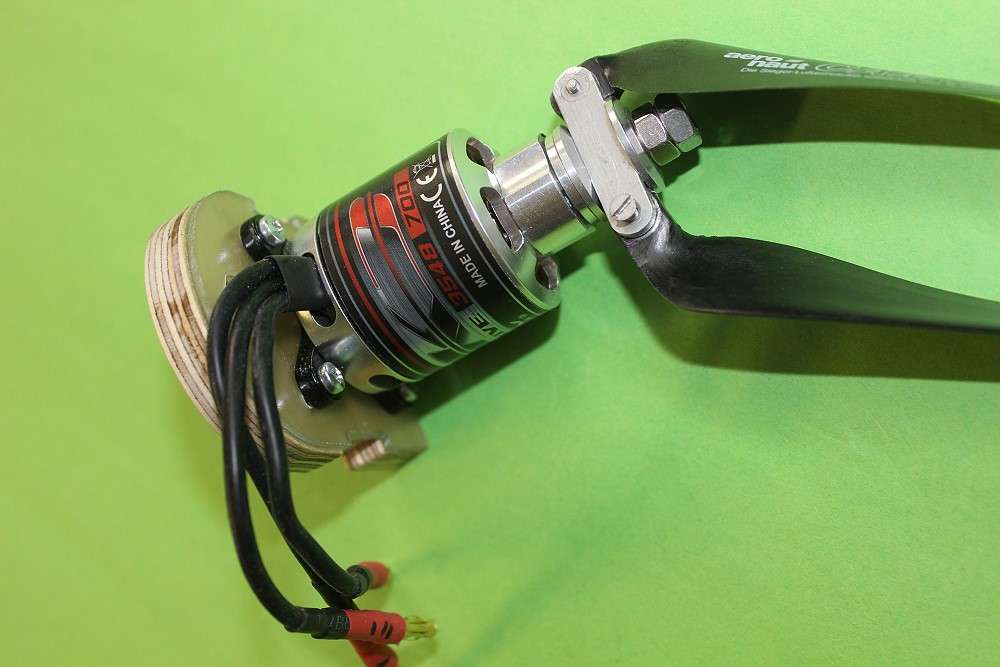

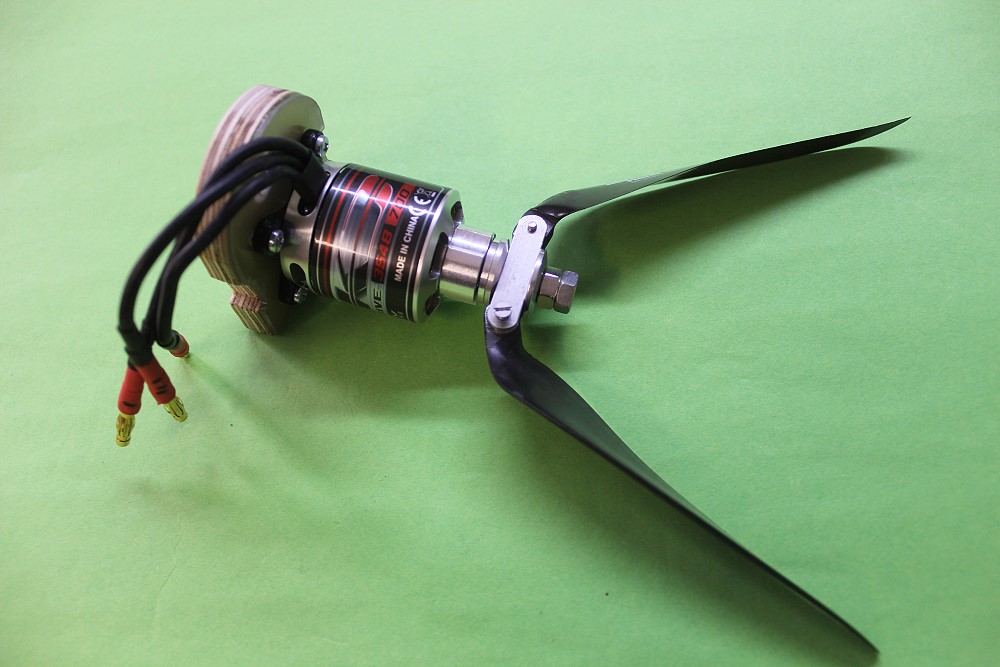

Ich habe diesen BL-Motor als Heckantrieb vorgesehen:

Turnigy K3 3548-700
Prop 11x8"

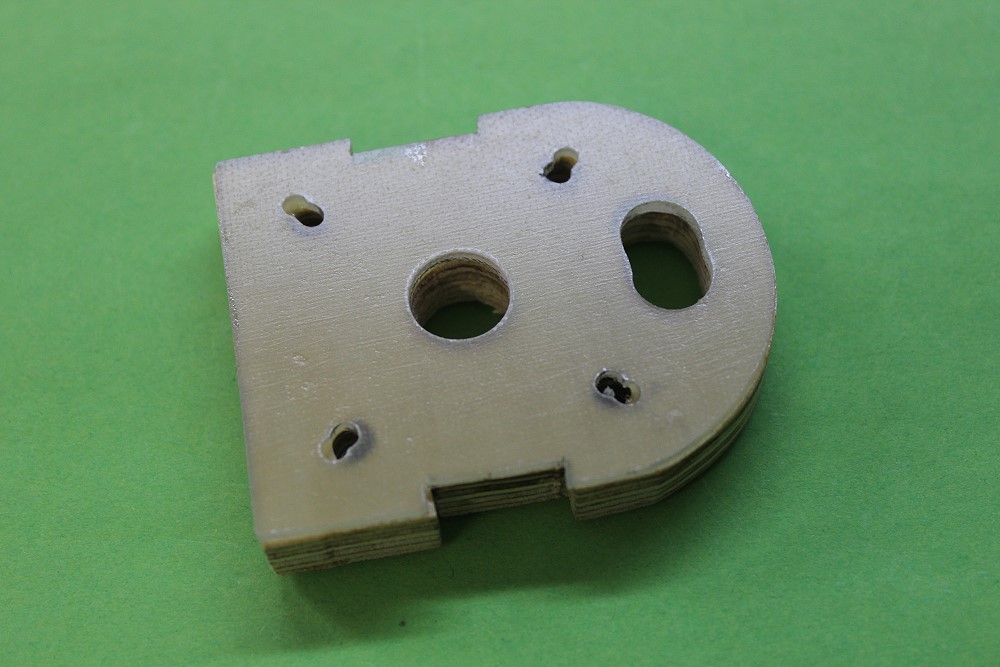

Das ist der Motorspant.
Ein Spant aus 2mm GfK ist auf einen 10mm SpH-Spant aufgeklebt.

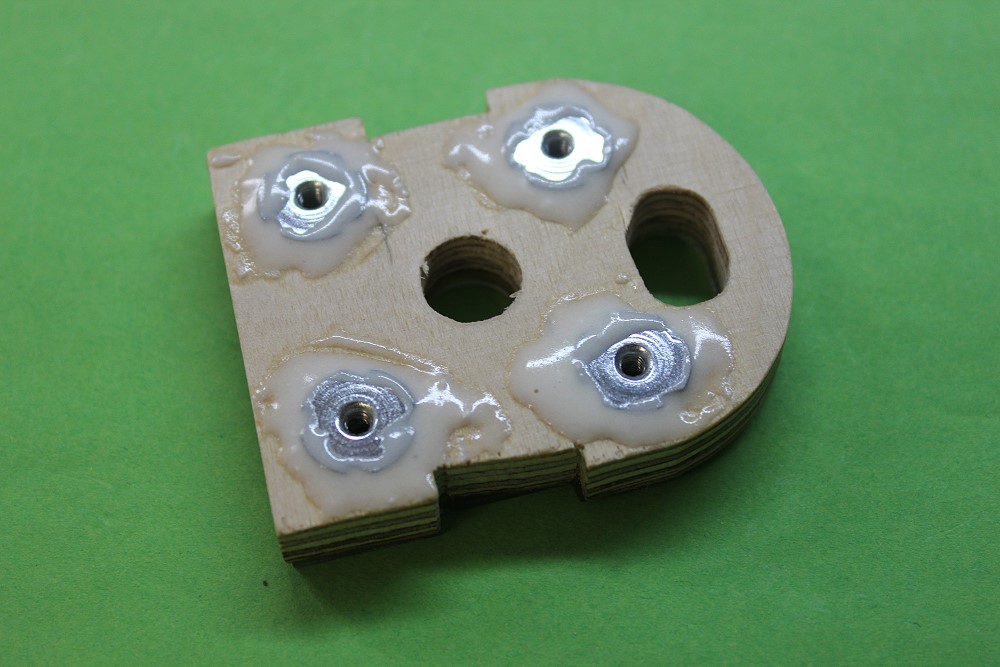

M3 Einschlagmuttern auf der Rückseite.

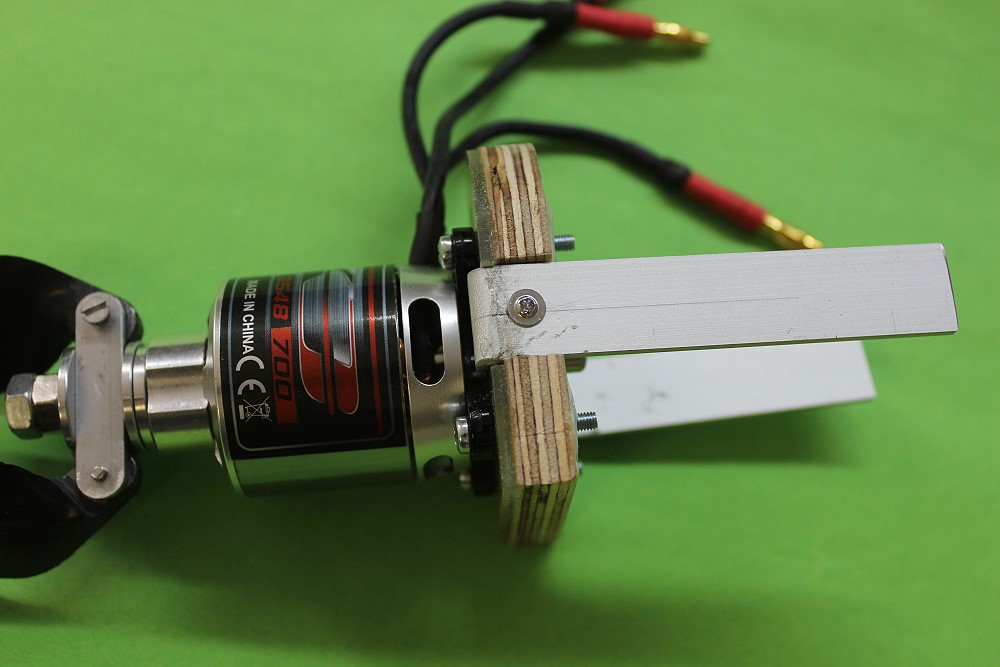

Diese beiden 15x2mm Alu-Laschen gehen auf einen Spant im Rumpfrücken.

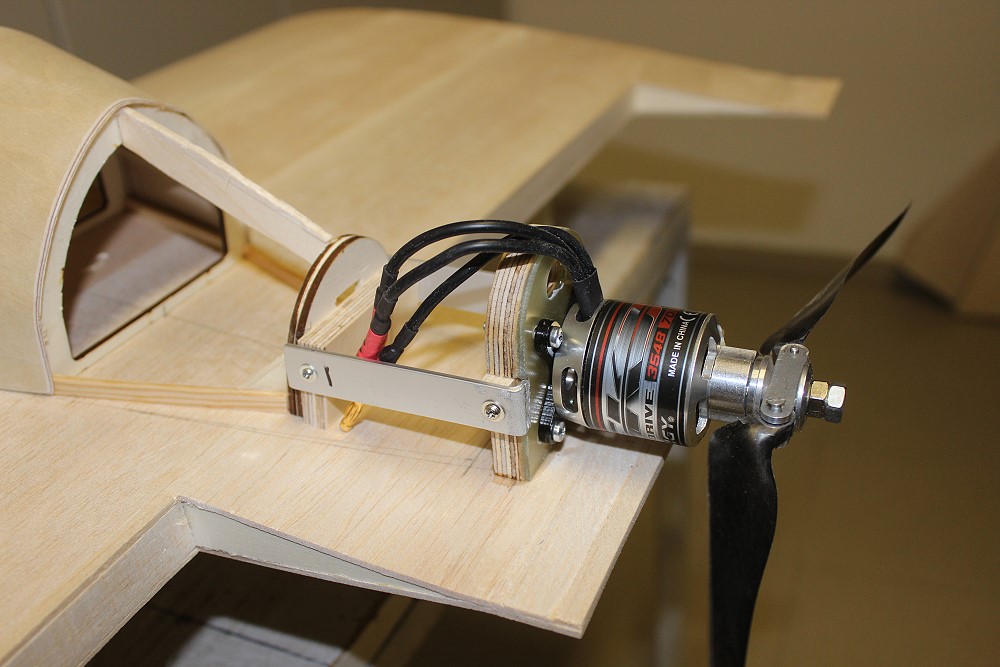

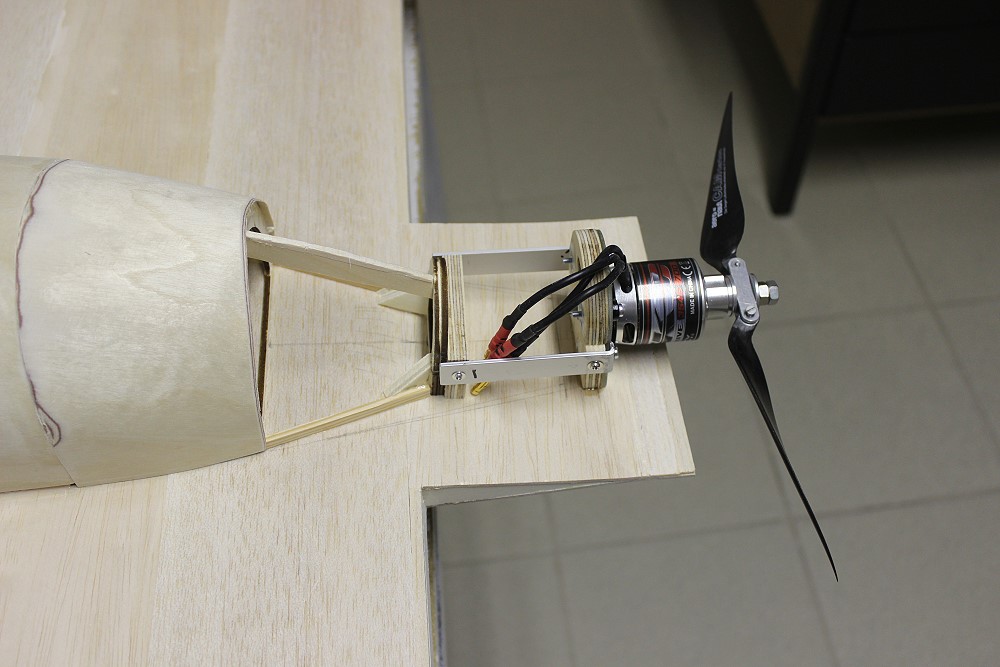

Der Motorspant mit Motor ist montiert. Die Alu-Laschen sind an dem früheren Endspant befestigt.
Der Rumpfrücken wird dann bis zum Motorspant gezogen.

Servos für QR

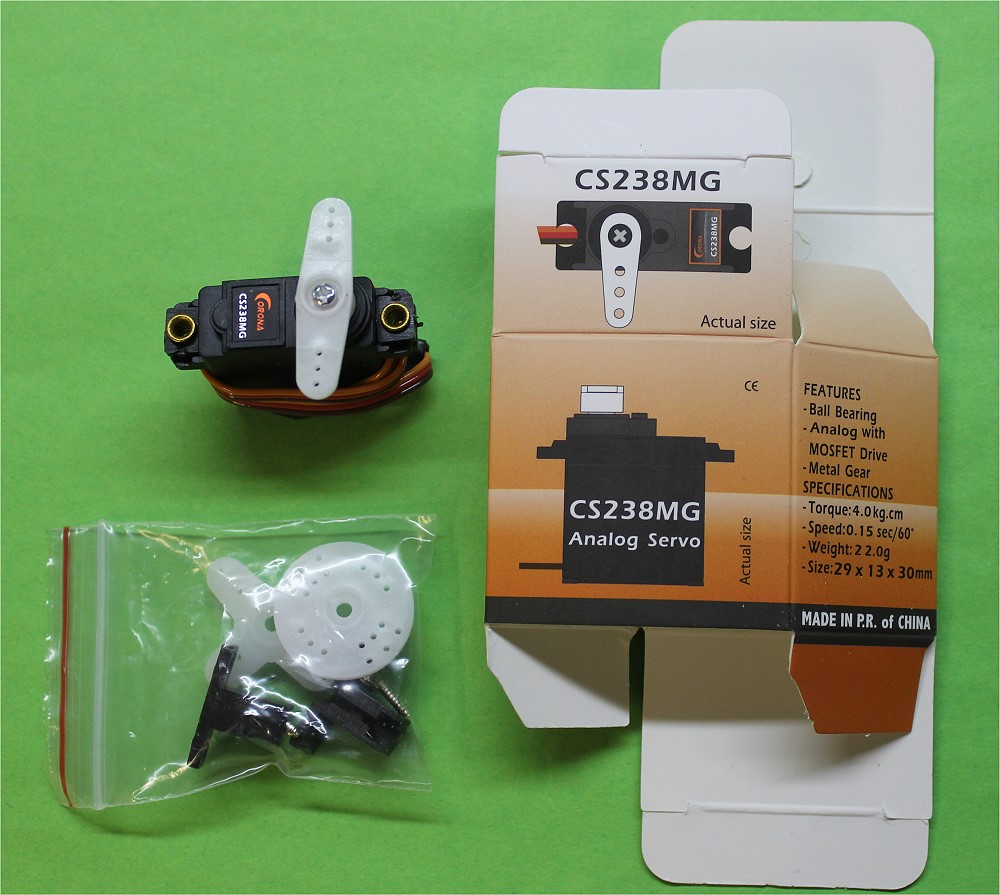

Da im Bereich der Qu-Servos nur knapp 13mm Höhe vorhanden sind, habe ich mich für das Servo
Corona CS 238 MG
entschieden.
Datenvergleich:
Corona CS 238 MG Grpn. C 5077
  • Metallgetriebe
  • Drehmoment 4,6 kg*cm
  • Höhe 13 mm
  • Preis: ca. 8,33 €
  • KS-Getriebe
  • Drehmoment 3,5 kg*cm (bei 6 V: 5,0 kg*cm)
  • Höhe 19 mm
  • Preis: ca. 19,- €

Servos für HR und SR
Der Hersteller hat Grpn.-Servos vorgesehen: C 5077.

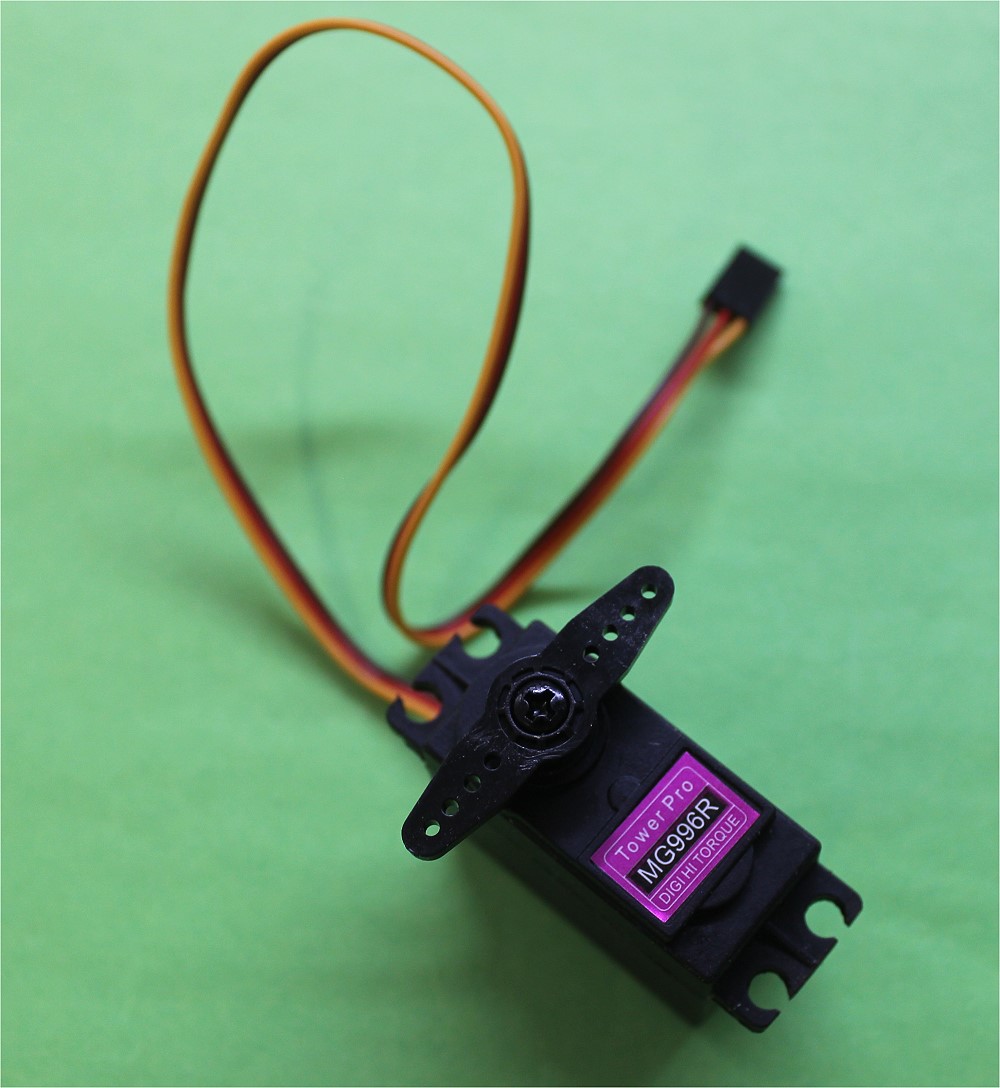

Ich habe TowerPro MG996R genommen.
Die sind ein paar Zehntel Millimeter größer und man muß die Rahmen etwas nacharbeiten.

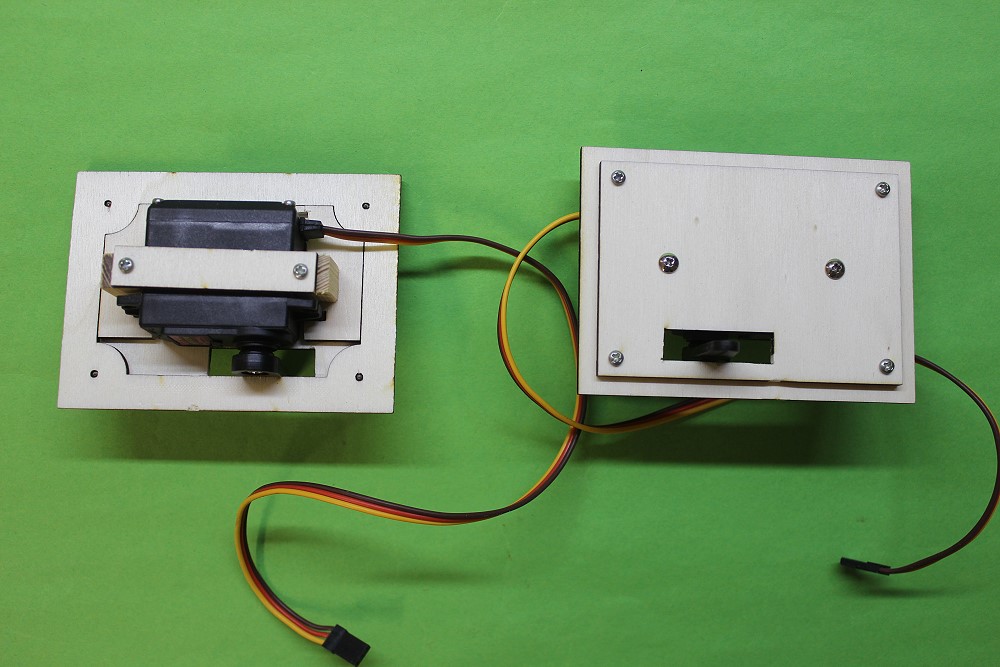

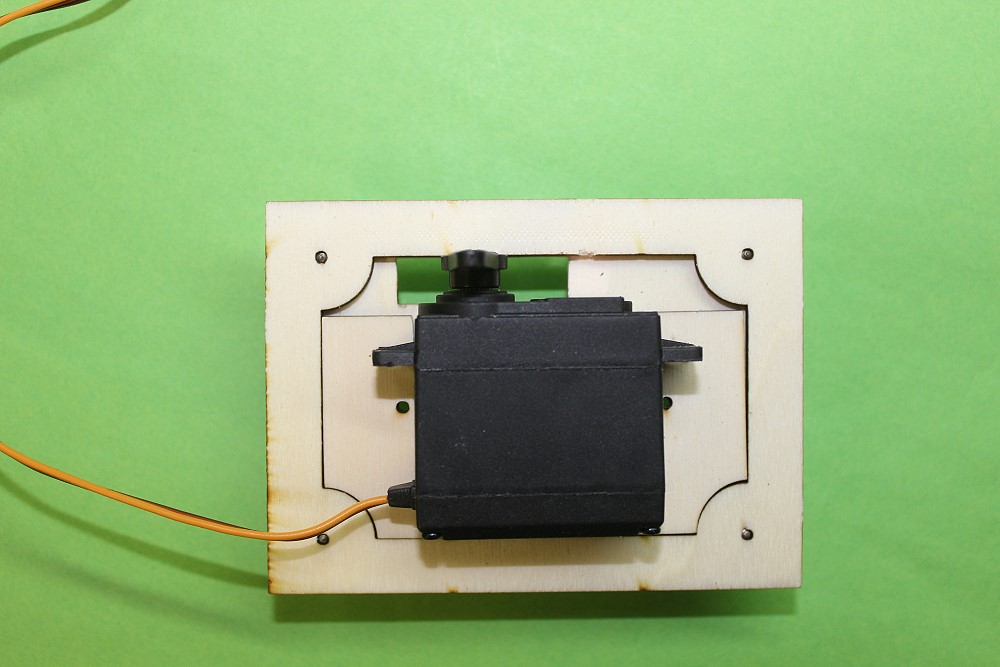

Servodeckel und -rahmen von unten.

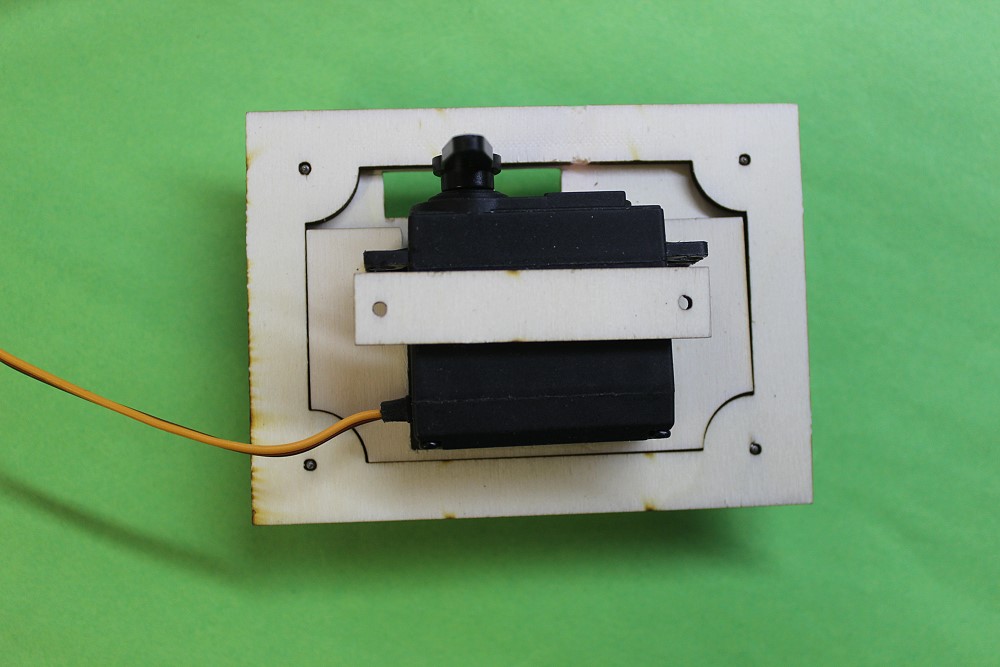

Die Servos werden mit dieser Brücke befestigt.

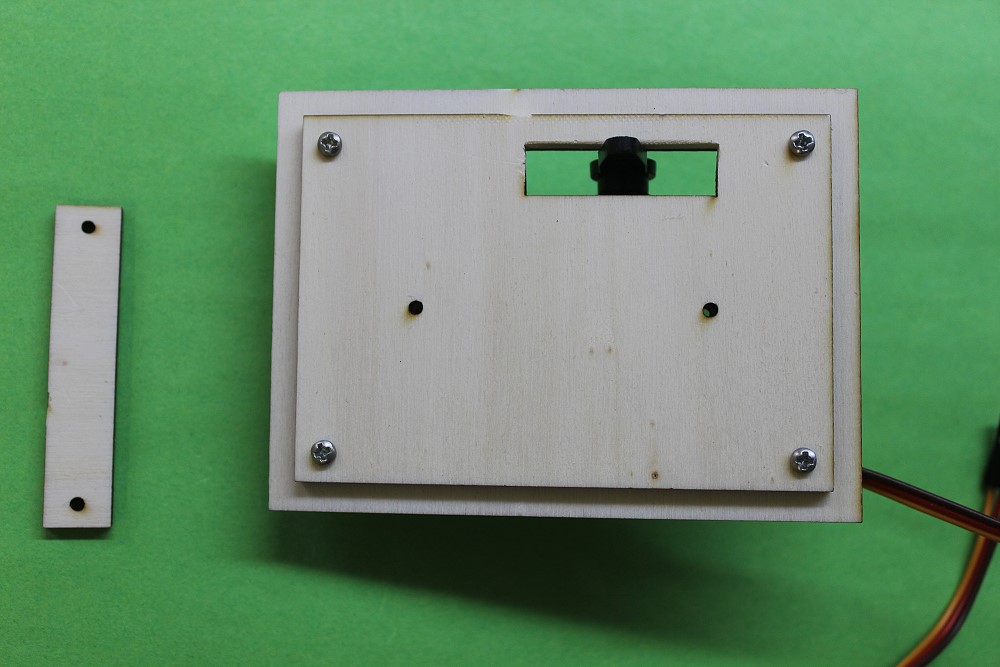

Servodeckel von oben.
Servos auf Deckel befestigt.
Alle Servos sind am D-sub-Stecker verdrahtet. 6 Servos stecken am Empfänger.

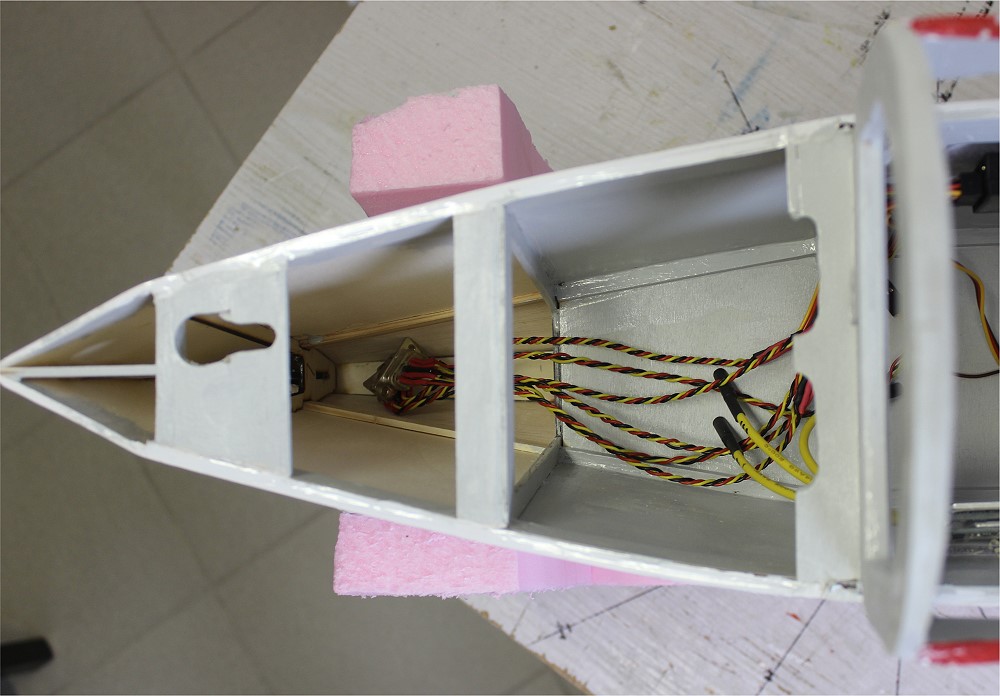

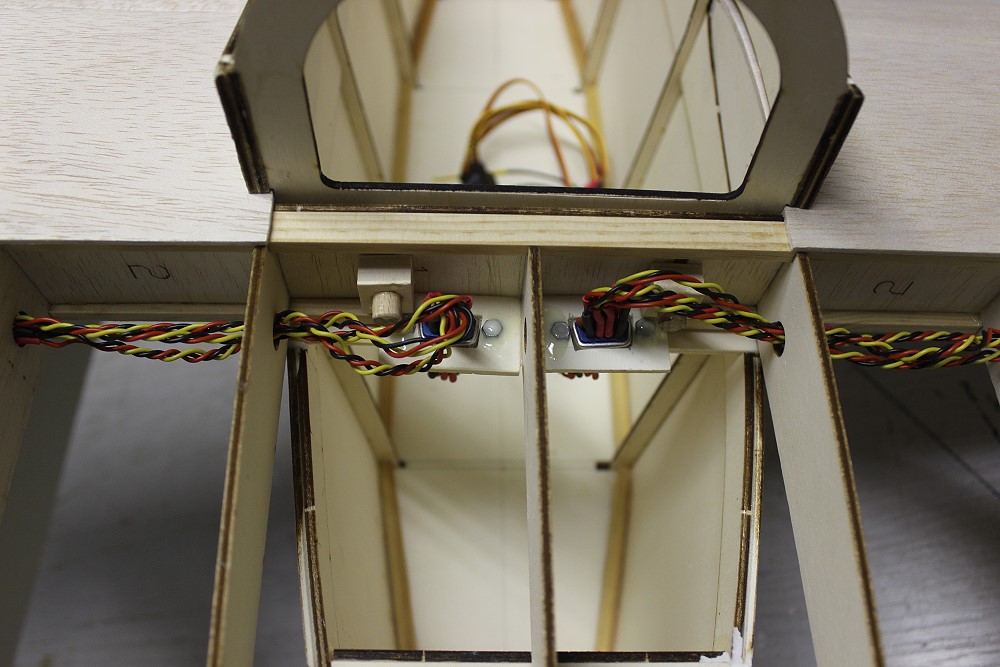

So sieht der Flügelholm von innen aus.

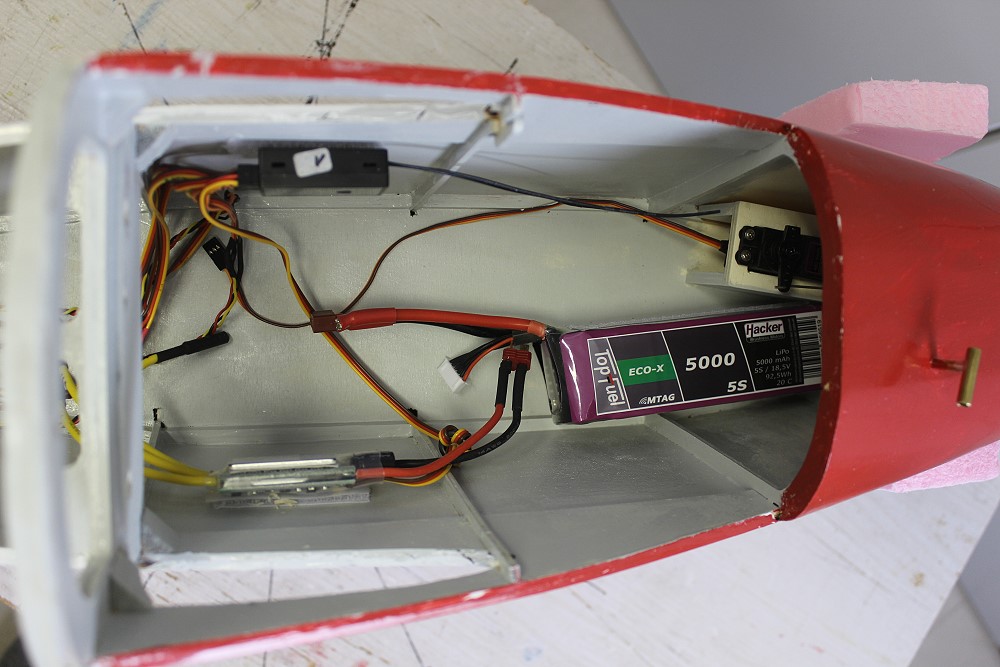

So sind die RC-Komponenten verteilt.

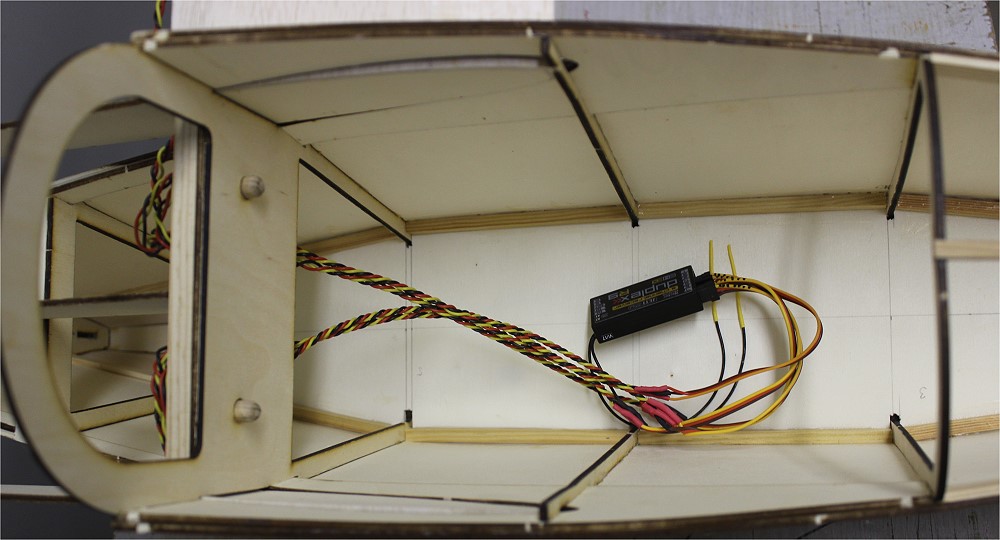

Linke Rumpfwand: Empfänger
Rechte Rumpfwand: 80A-Regler
Vorne: 5S 5000mAh-Akku
Hier liegen die 2 D-sub-Stecker für die Flügel und die gelben Kabel für den Motor.
