Etrich-Taube |
|
| Spannseile am Flügel | |
 |

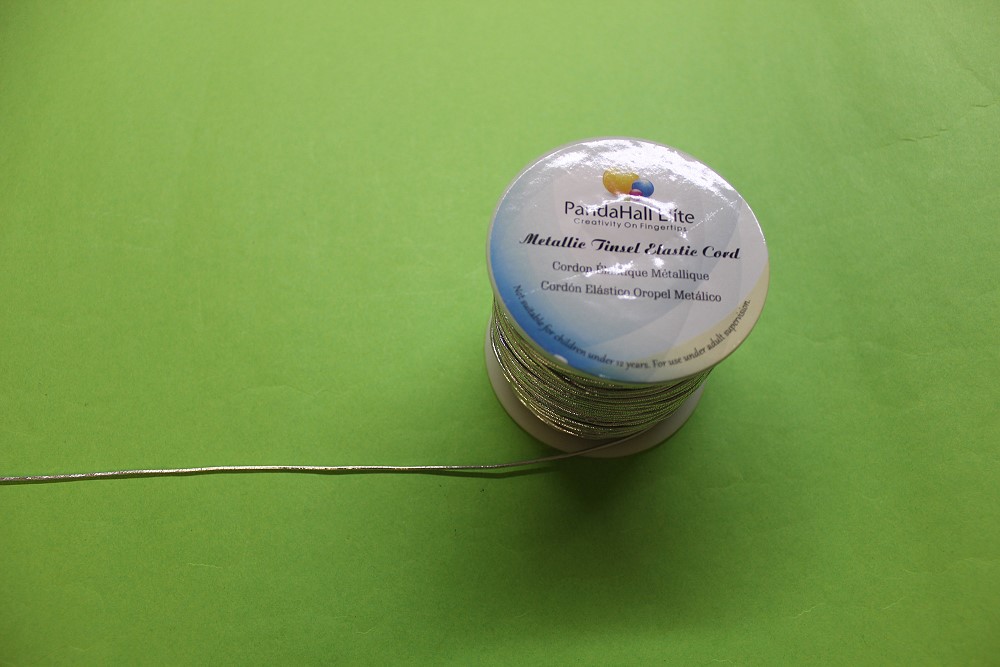

Da die Verspannung reine Zierde wird und keine tragende Funktion hat, will ich die "Spanndrähte" aus silberner Gummischnur machen. |
 |

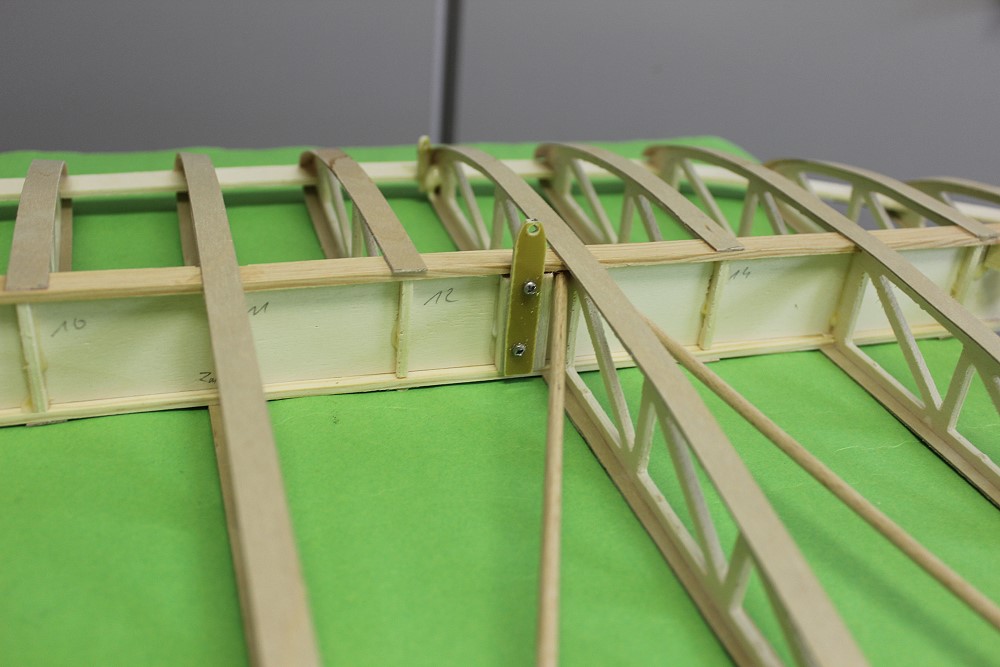

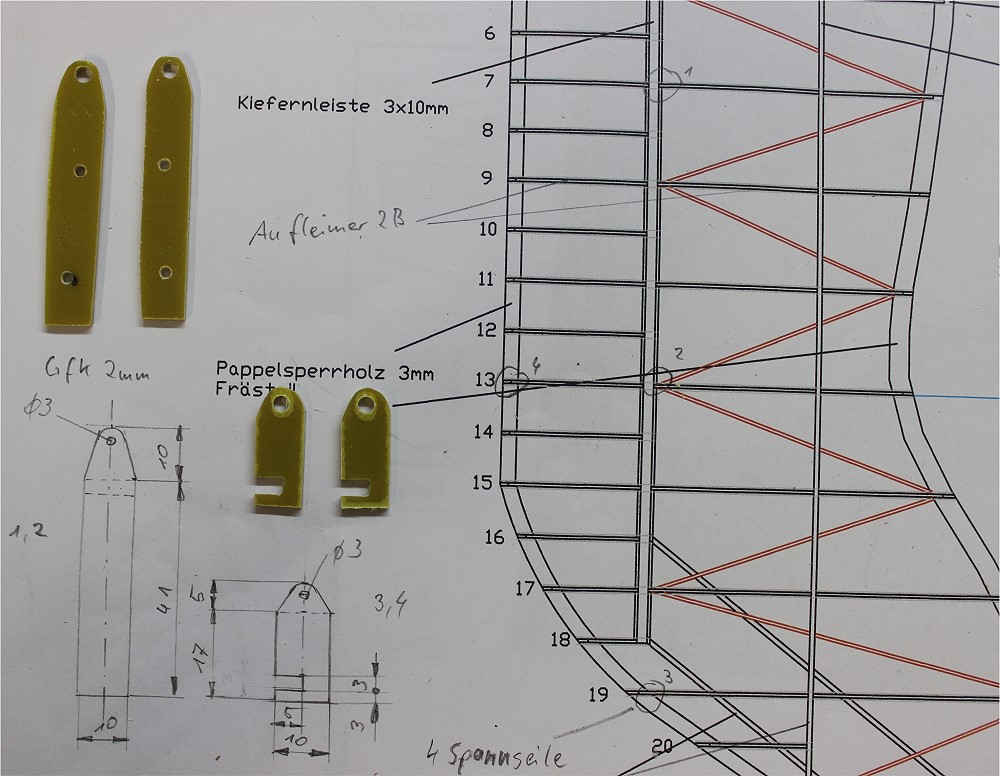

Diese 4 Teile werden im Flügel montiert. Ich habe die Position von einem Original abgeschaut. |
 |

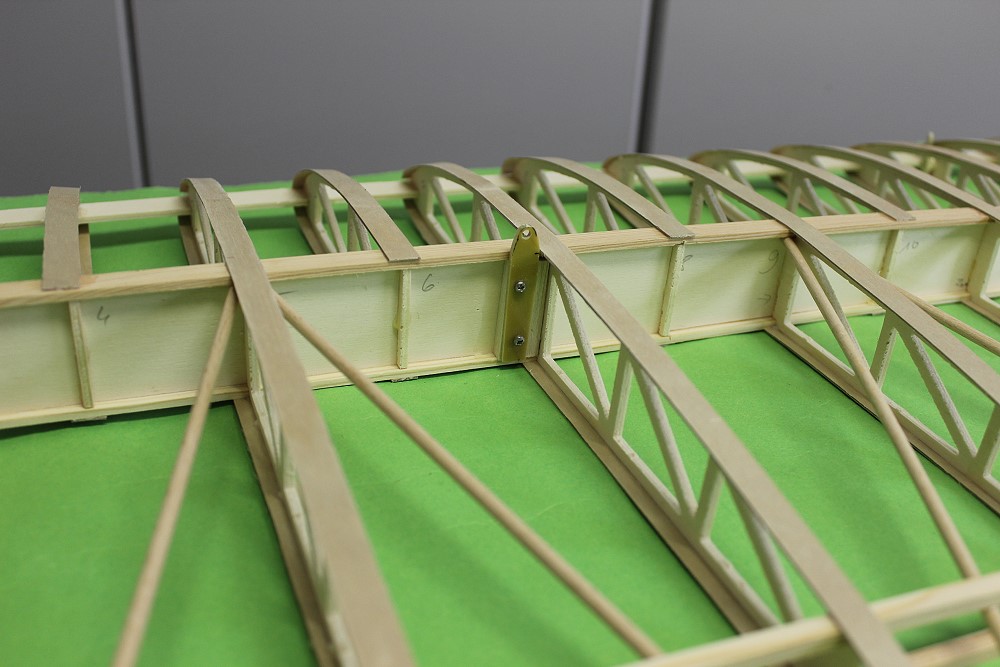

1 Teil am Holm. |
 |
Ein zweites Teil weiter außen am Holm und vorne an der Nasenleiste. |
 |

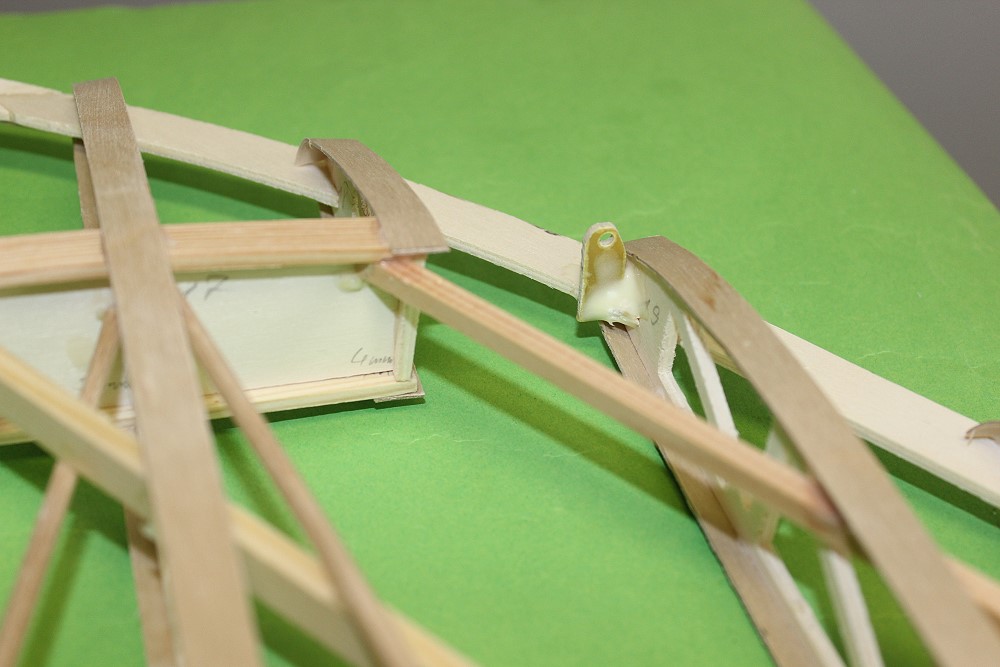

Das 4. Teil ganz außen an der Nasenleiste. |
 |

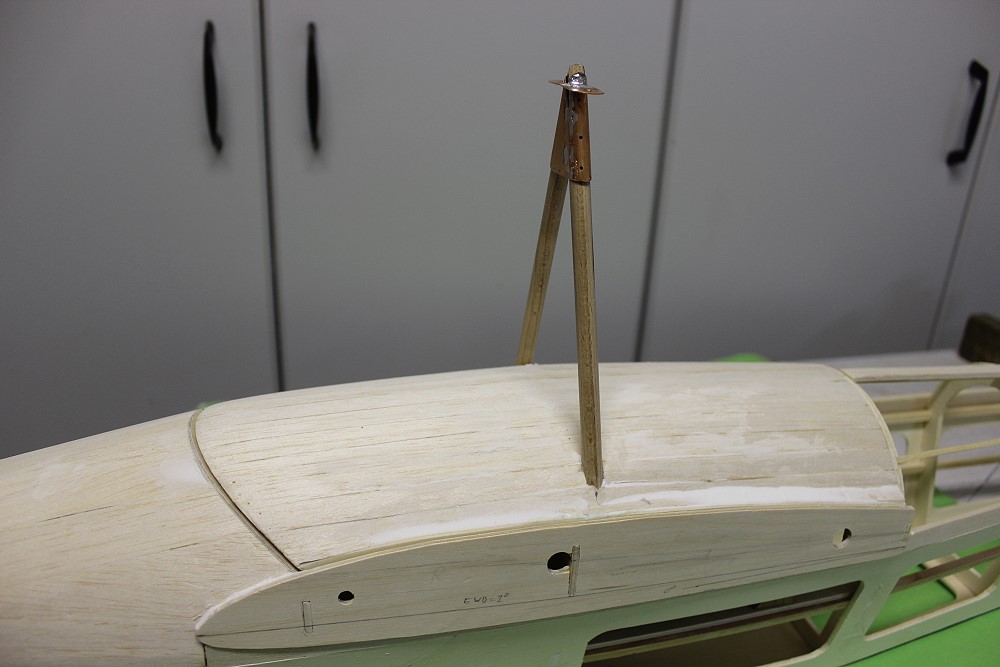

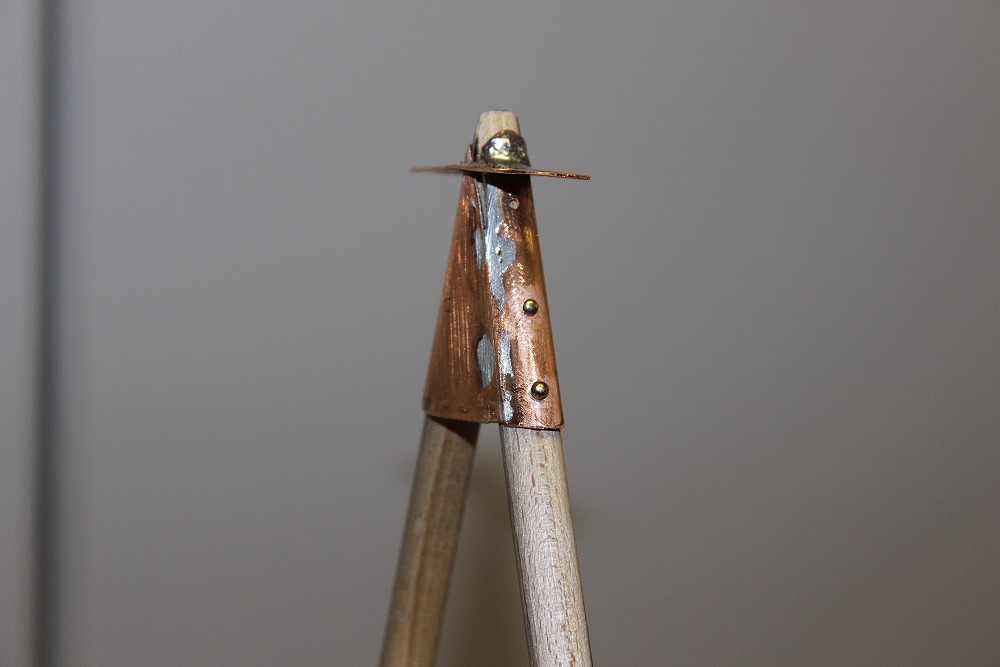

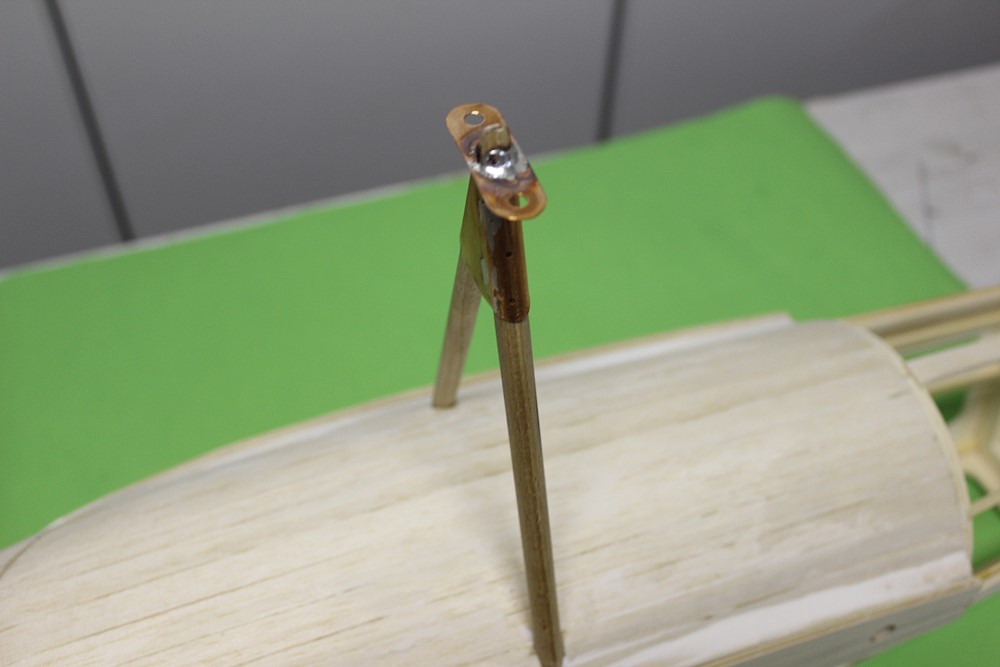

Auf dem Spannturm habe ich einen Beschlag aus 0,6mm Cu-Blech befestigt. |
 |

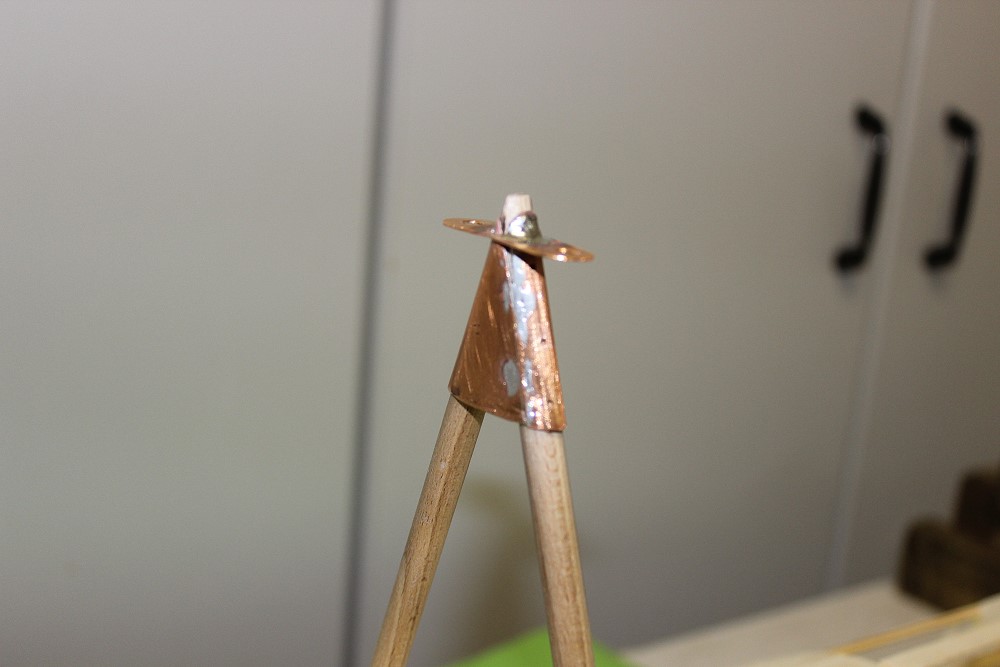

Darauf habe ich eine Lasche gelötet, in die ich später die Spannseile (silberner Gummi) einhängen werde. |
 |
|
 |
Den Beschlag habe ich mit 3 Ms-Nägeln am Turm befestigt. |
 |

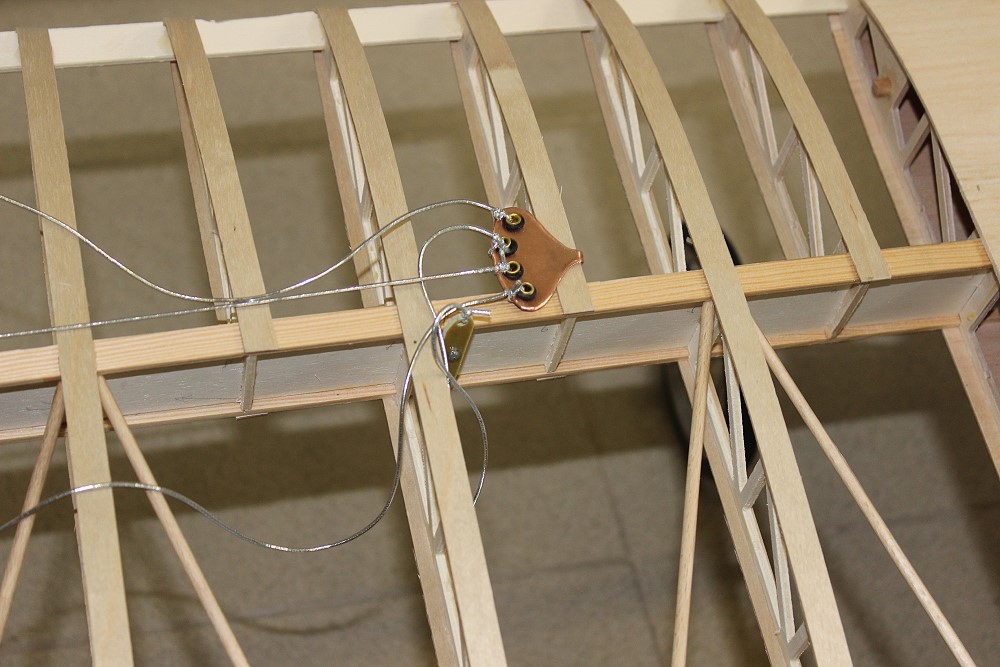

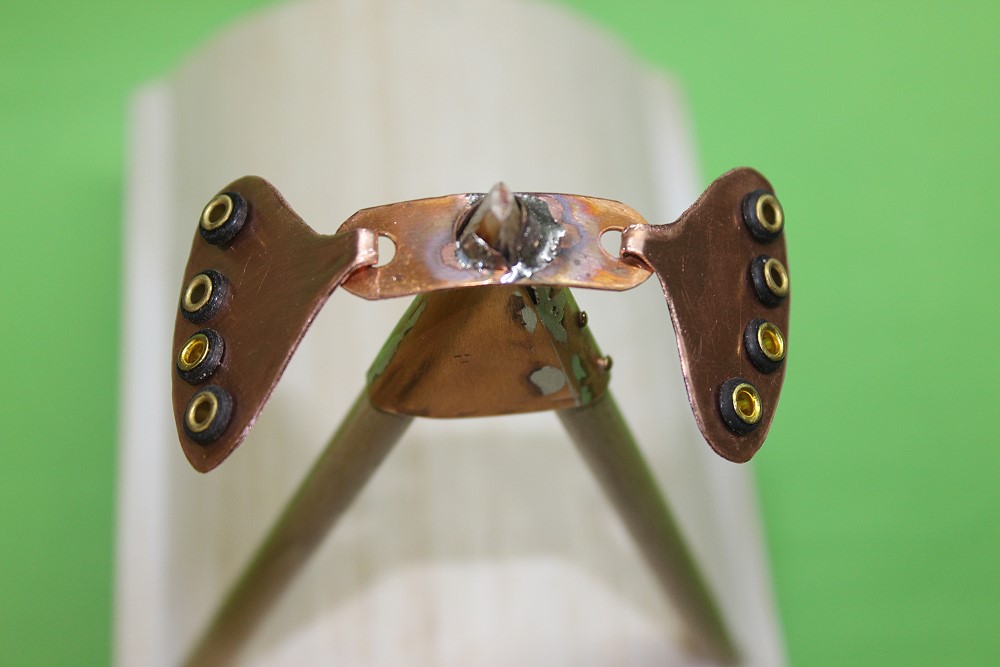

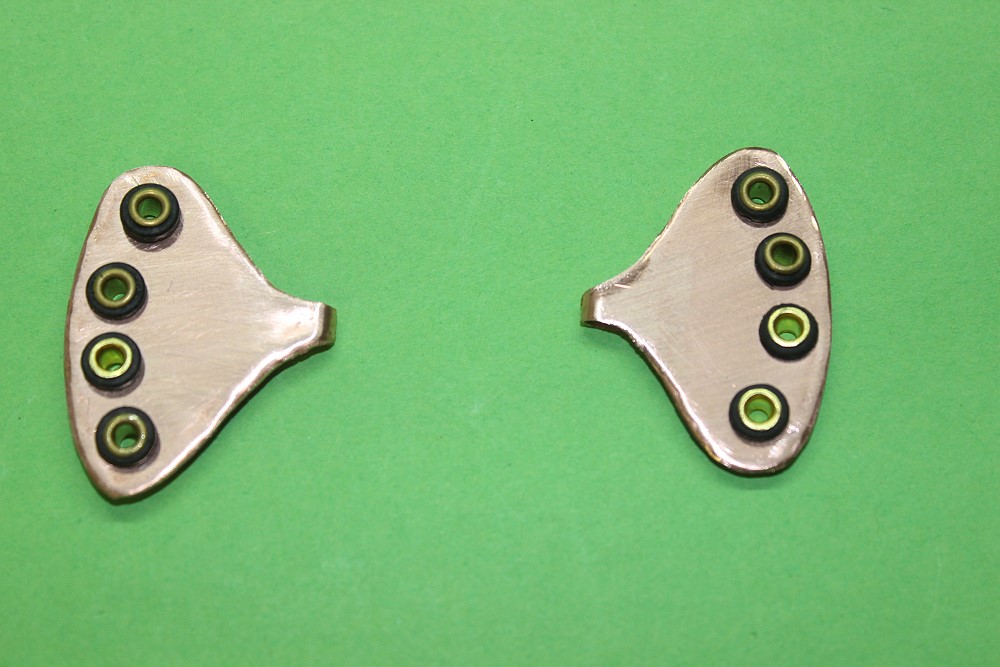

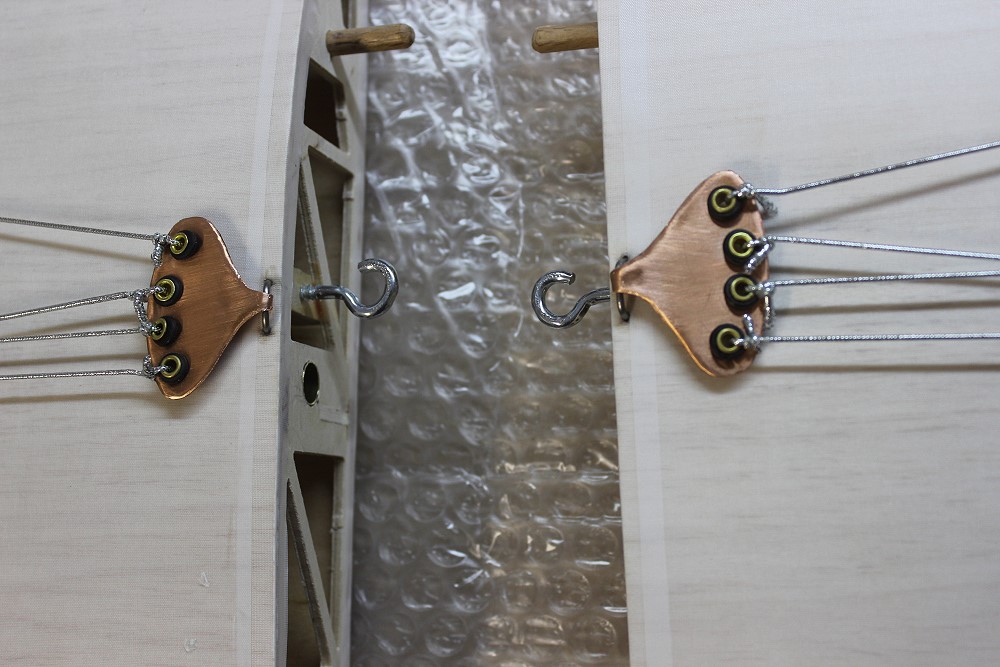

An diesen Blechen befestige ich 4 "Spannseile" - Gummischnüre. Gummitüllen und Ms-Hohlniete sind von Servobefestigungen geliehen. |
 |

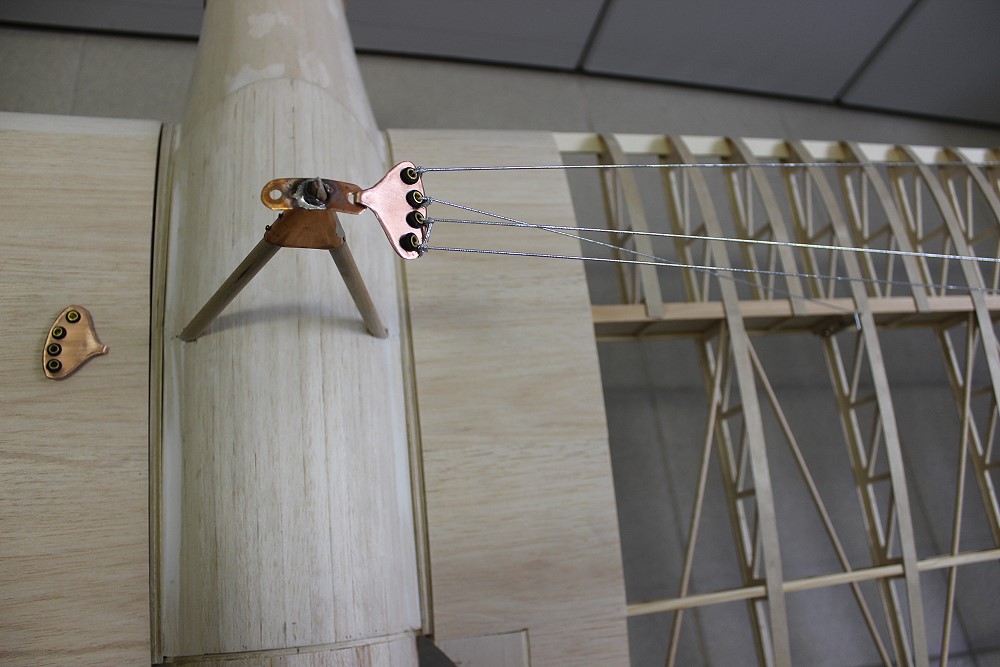

Wenn die Flügel an den Rumpf gesteckt sind, hänge ich die Bleche einfach
am Spannturm ein. Das sieht dann wie eine Verspannung aus. |
 |

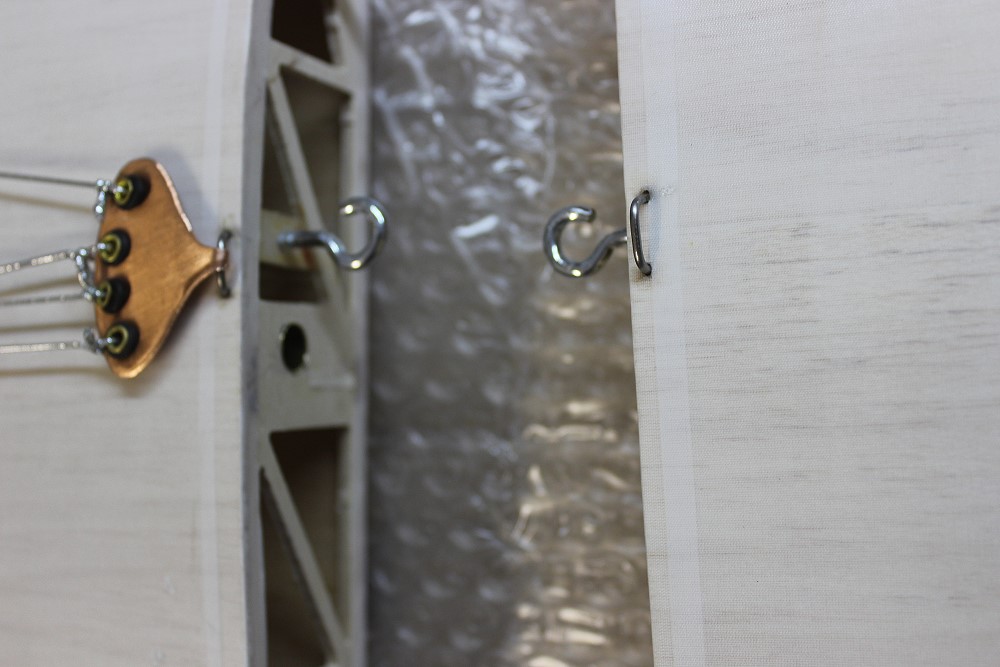

Zur Demontage hängt man einfach die Bleche aus ... |
 |
... und hängt sie in diese Drahtbügel ein. |
 |
Die Bügel fallen im Betrieb nicht auf. |
 |

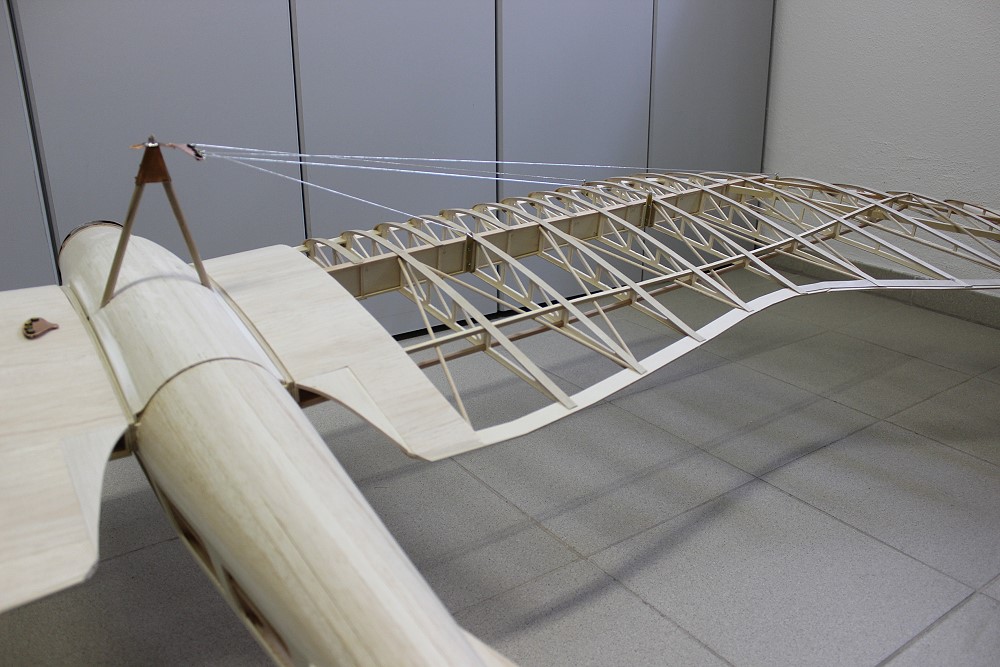

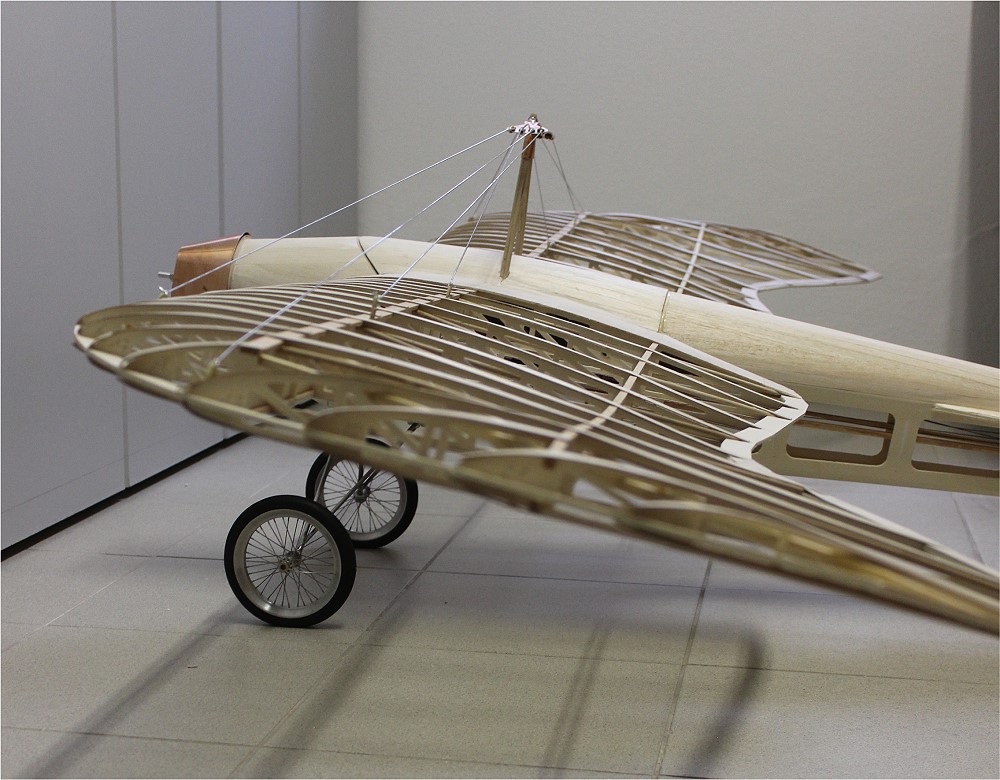

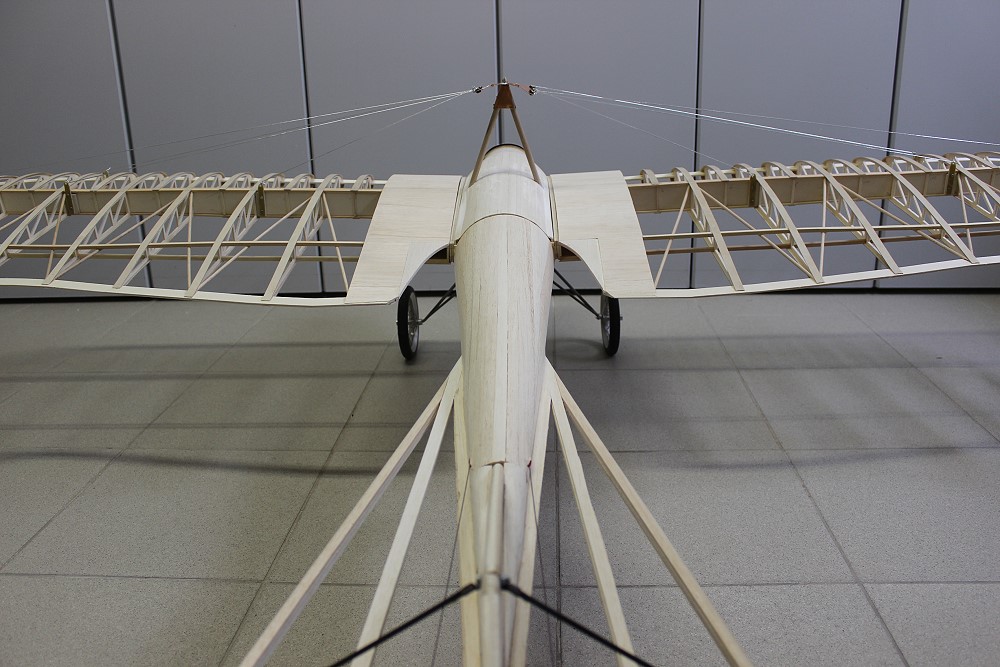

So sieht es dann wie eine Verspannung aus. |
 |

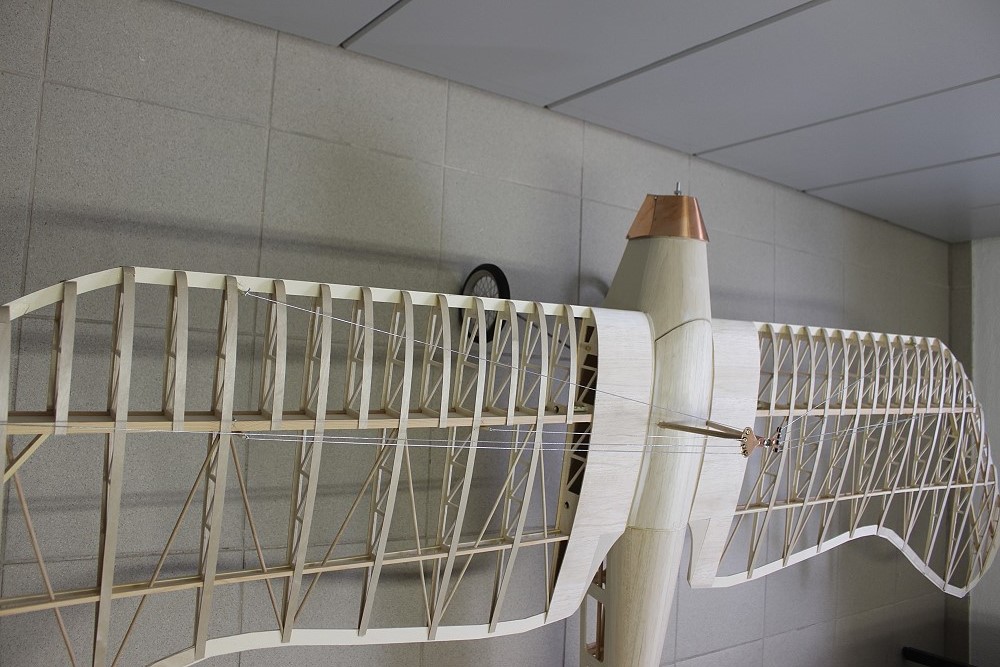

Auf der rechten Seite eingehängt mit 4 Seilen. |
 |
|
 |
|
 |
|
 |
|
