Etrich-Taube |
|
Finish (von unten nach oben lesen) |
10.2.23 |
|
|

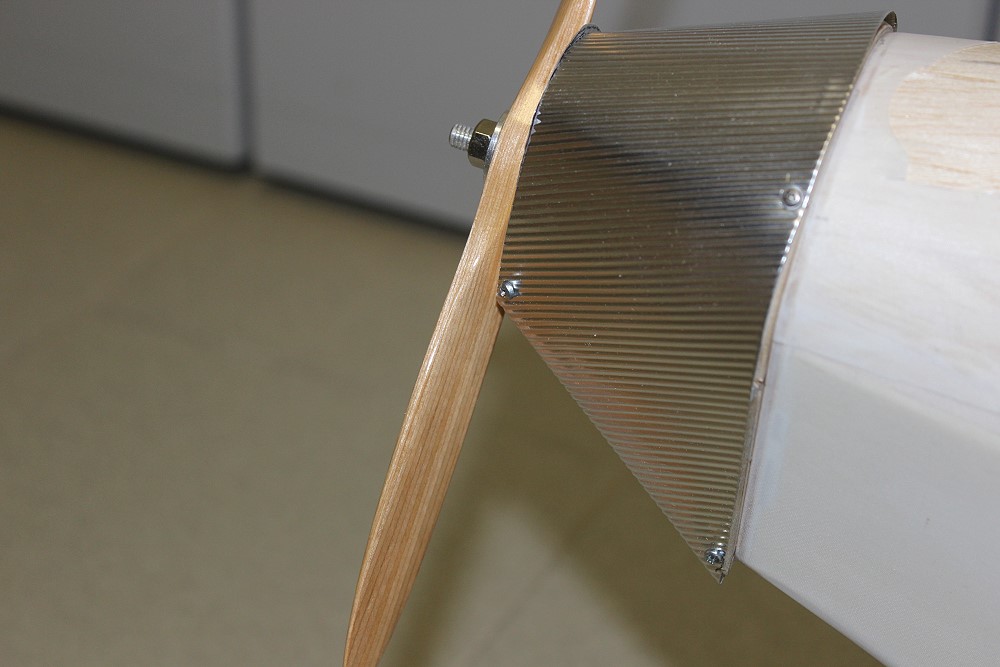

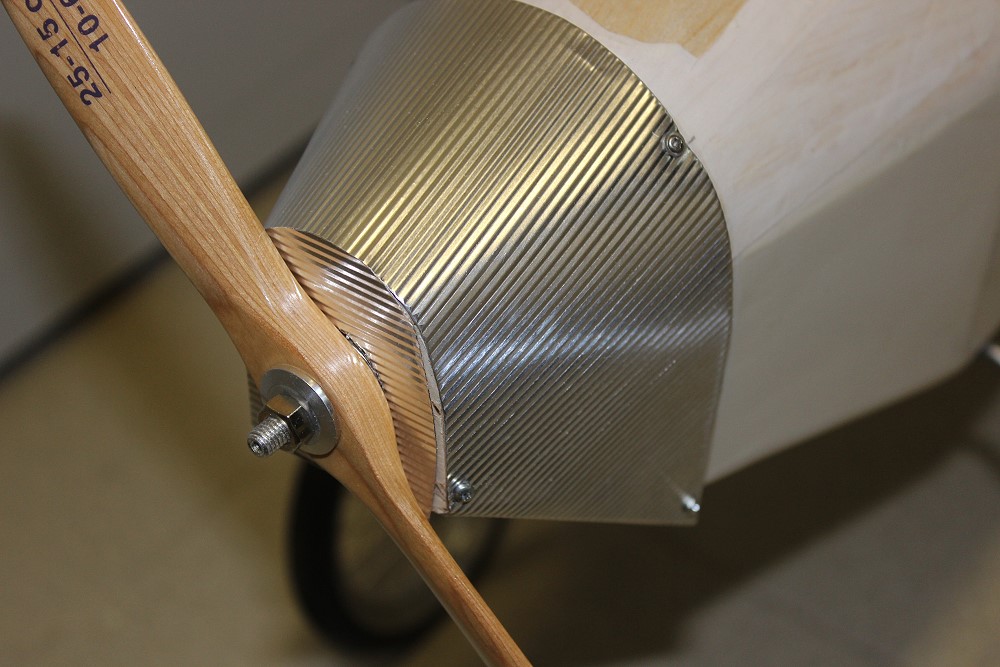

Für die endgültige Motorhaube habe ich jetzt Alu-Wellblech genommen. |
|
Diese Haube ist auf das Gerüst der Haube geschraubt und kann abgenommen
werden. |
|
|
9.2.23 |
|
|

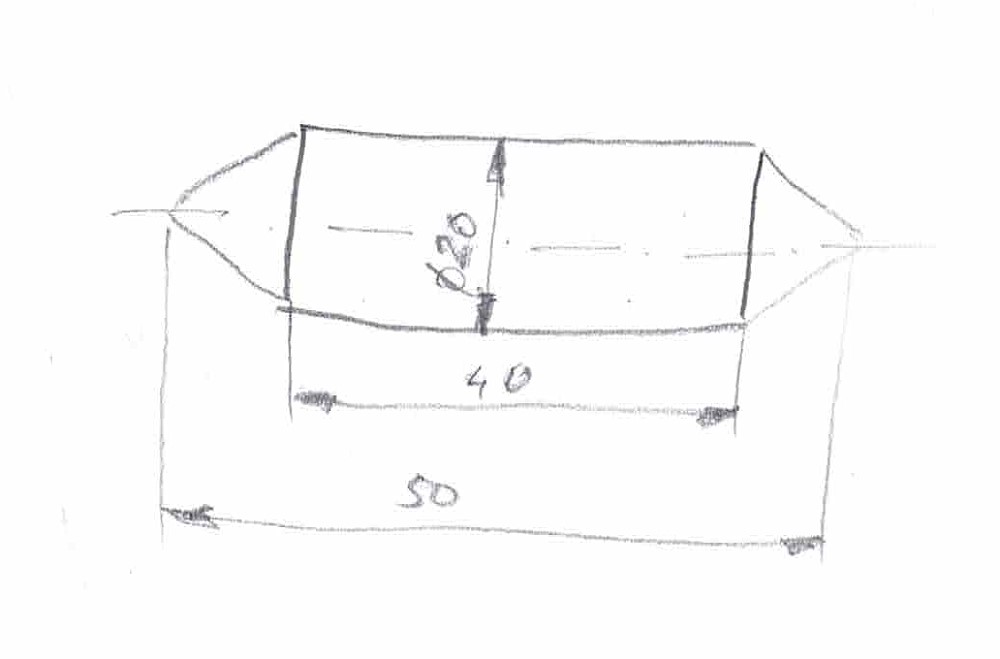

Eine Tankattrappe mußte noch sein. |
|
|
|
|
6.2.23 |
|
|

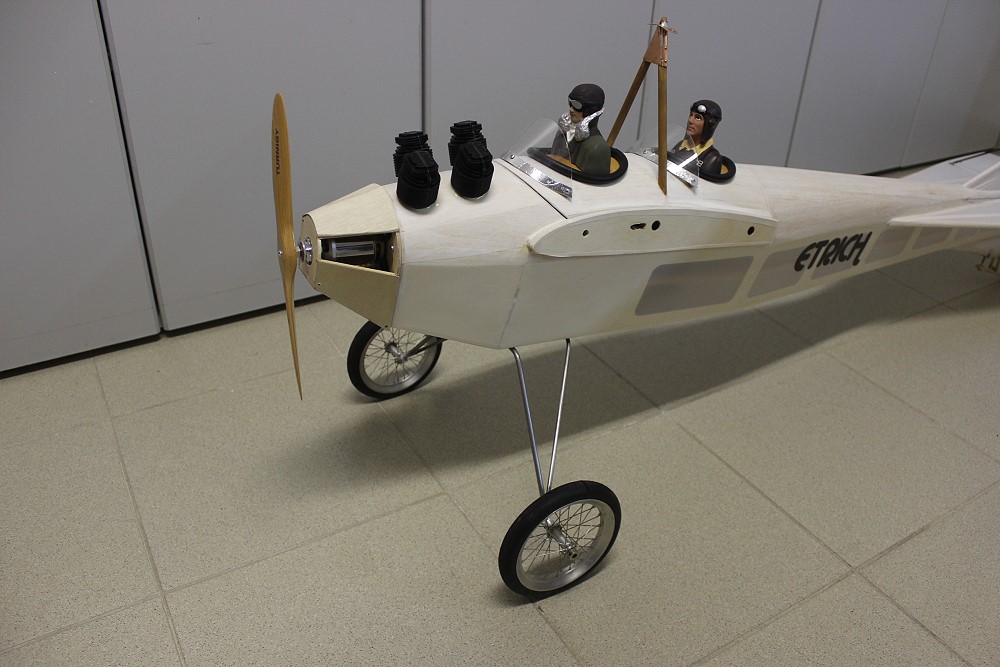

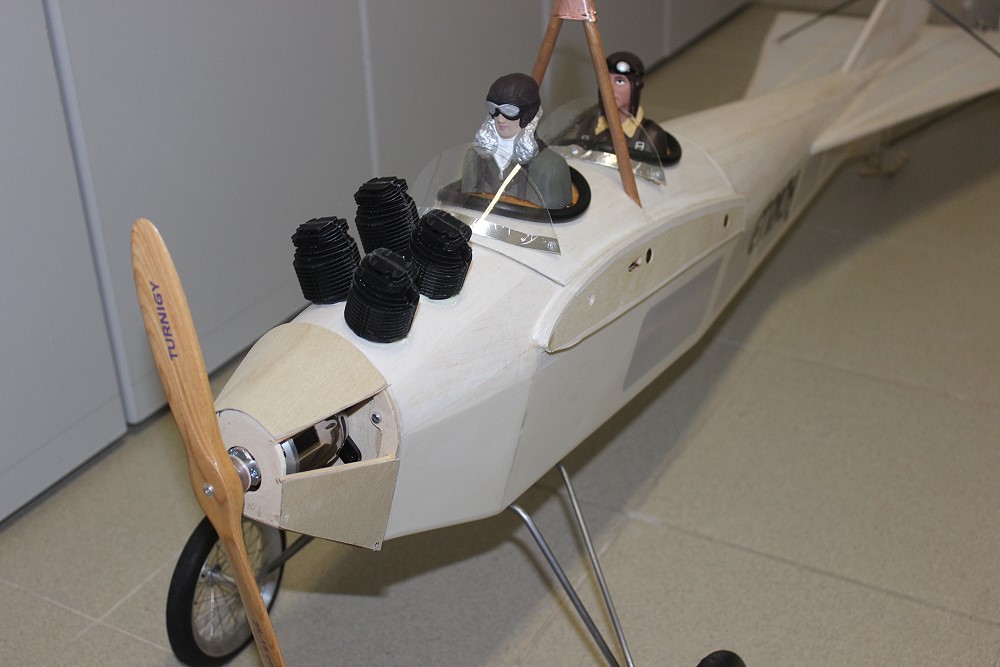

Kaum hält man eine Steigerung noch für möglich - 4-Zylinder. |
|
Aber noch mehr mache ich nicht! Denke ich ... |
|
|
2.2.23 |
|
|

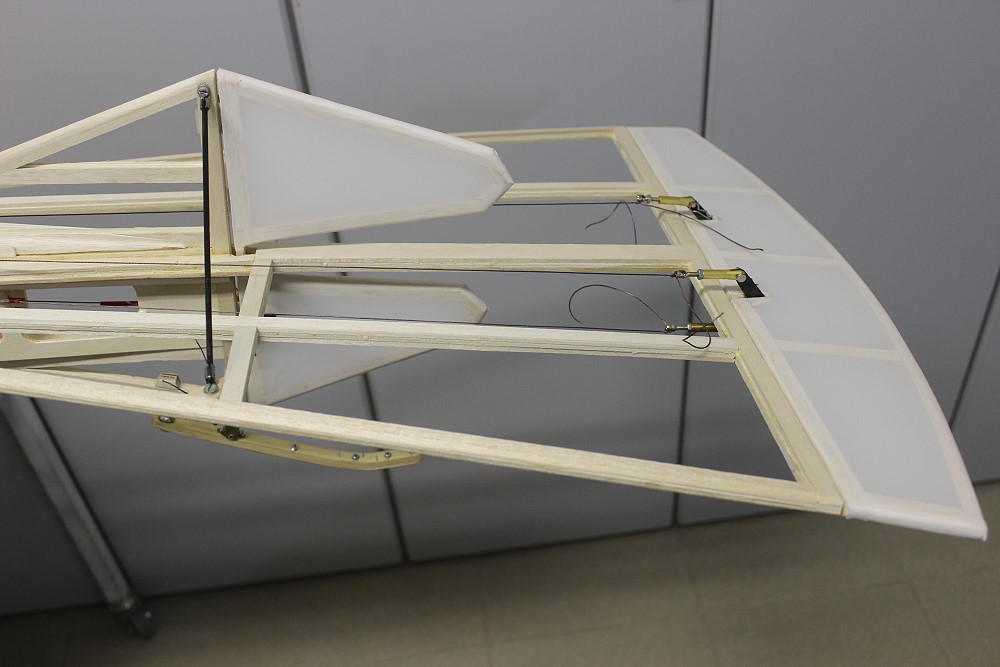

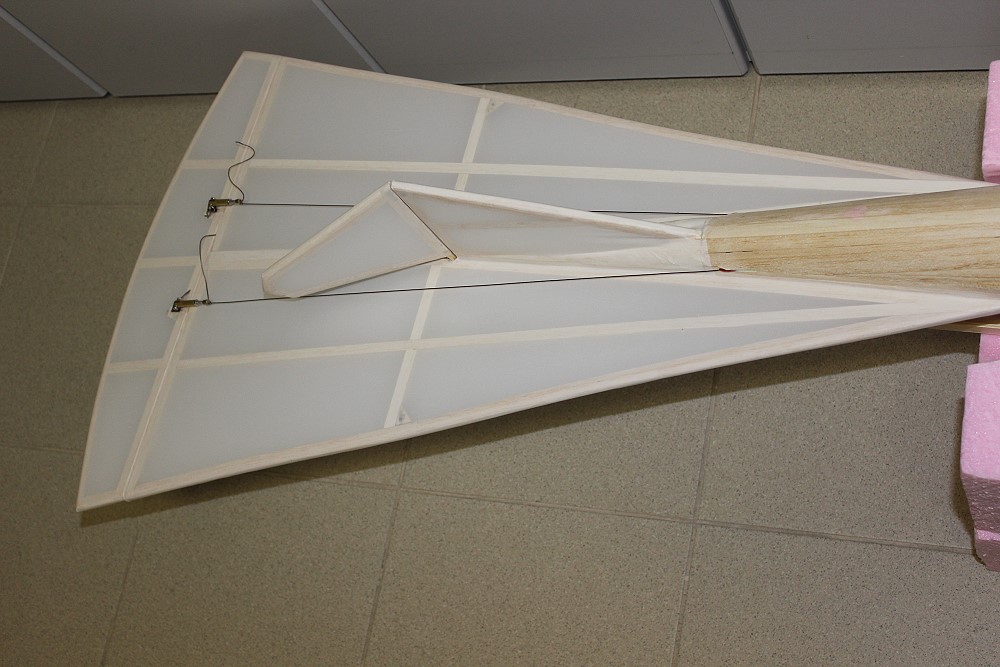

Leitwerke von oben ... |
|
|
|

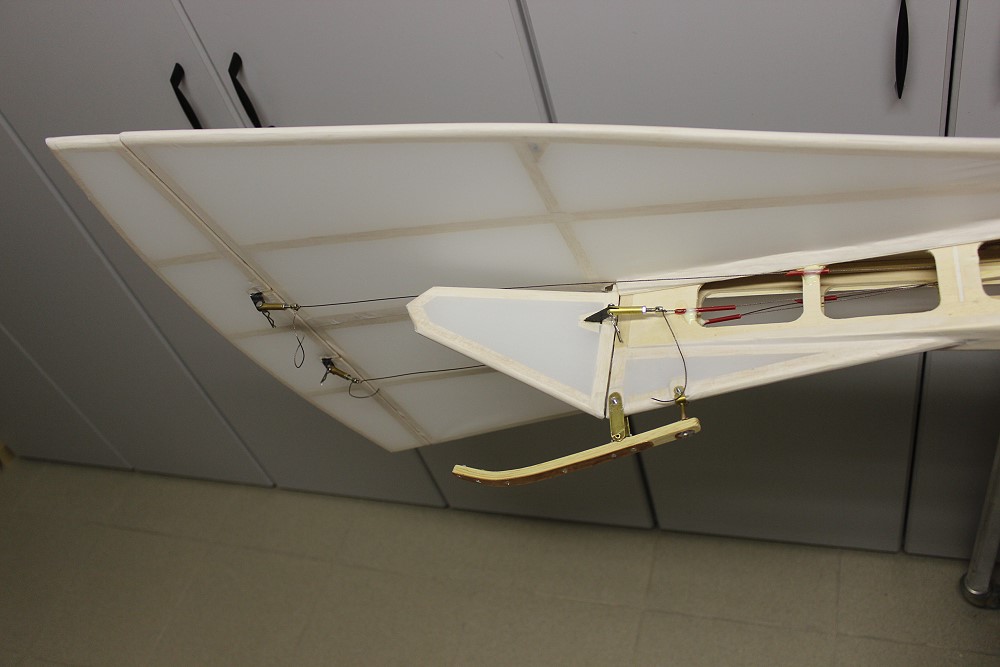

... von unten |
|
|
31.1.23 |
|
|
Die Bespannung des Rumpfes beginnt mit den Rudern. Weil die aber
schon fest montiert sind, wird es jetzt schwierig (neudeutsch:
Herausforderung). |
|

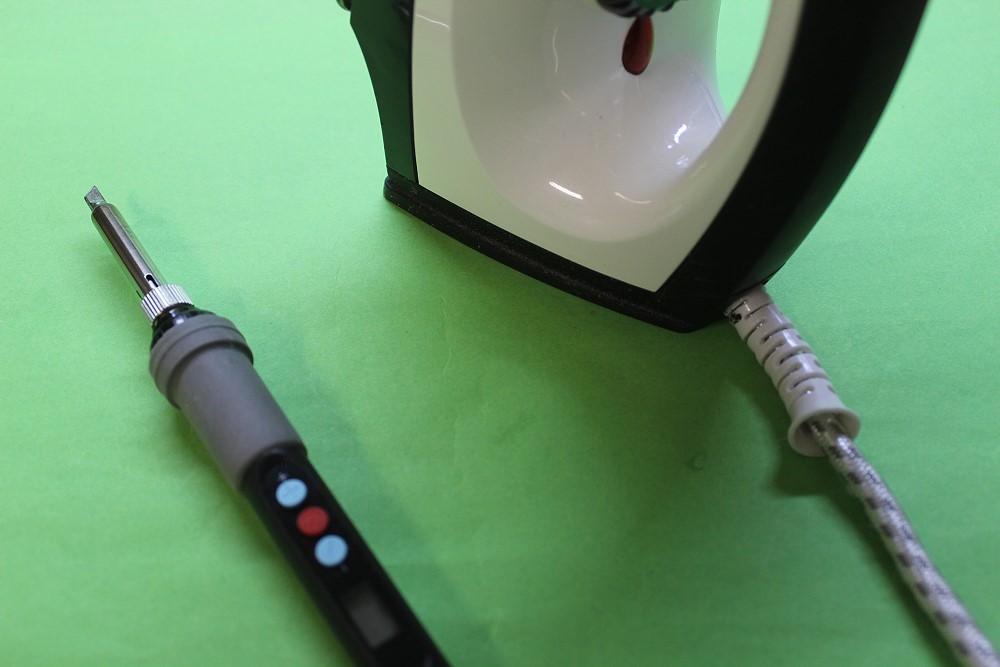

Mit dem Bügeleisen kann man die Flächen und Kanten gut bügeln. Aber für
die schwierig zugänglichen Stellen habe ich einen Trick. |
|

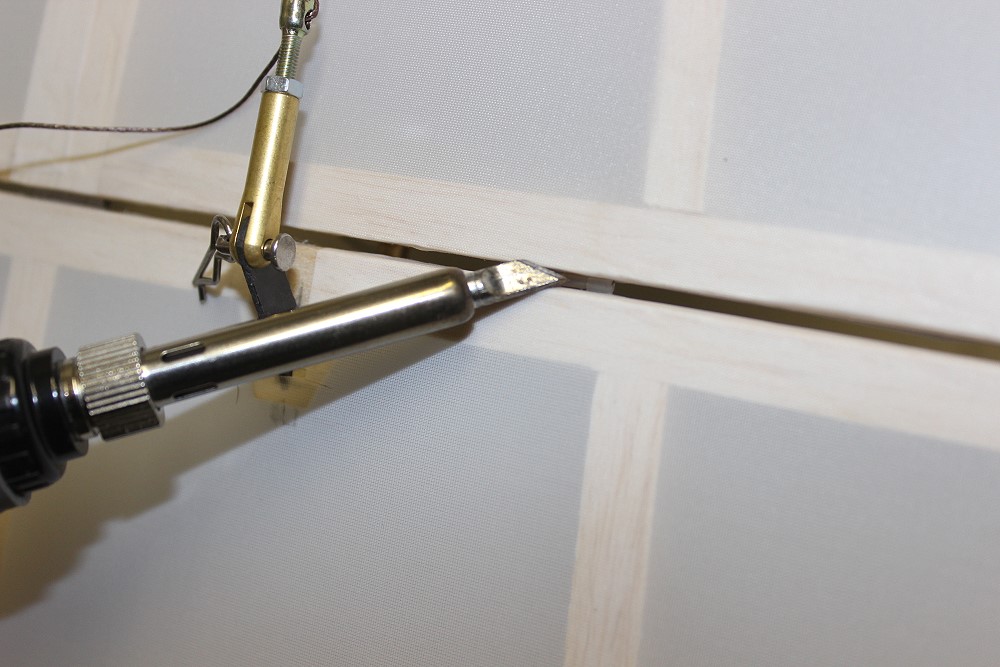

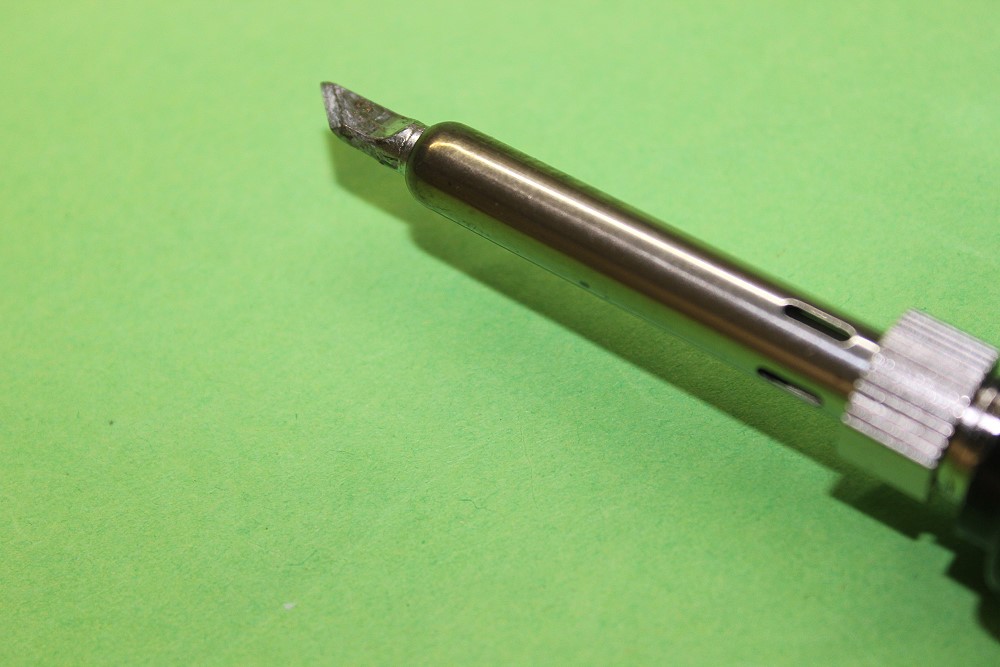

Ich nehme einen China-Lötkolben mit einer messerförmigen Spitze. Bei ca. 200
°C gehe ich damit über die Kanten und kann somit das Gewebe "anbügeln". |
|

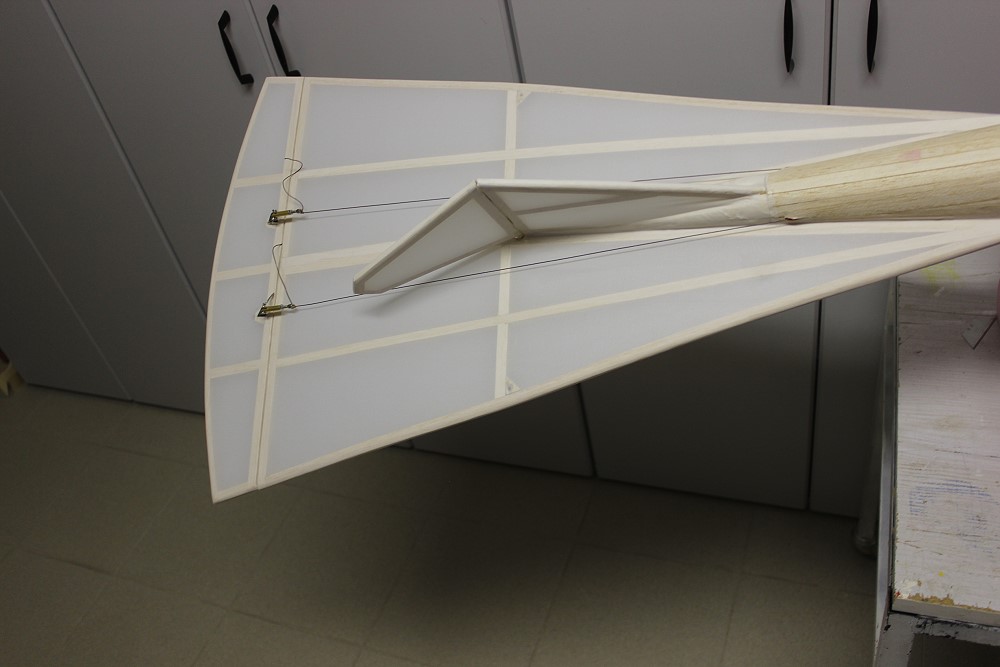

Hier der Spalt beim HR. |
|
|
27.1.23 |
|
|
Von unten gesehen. |
|

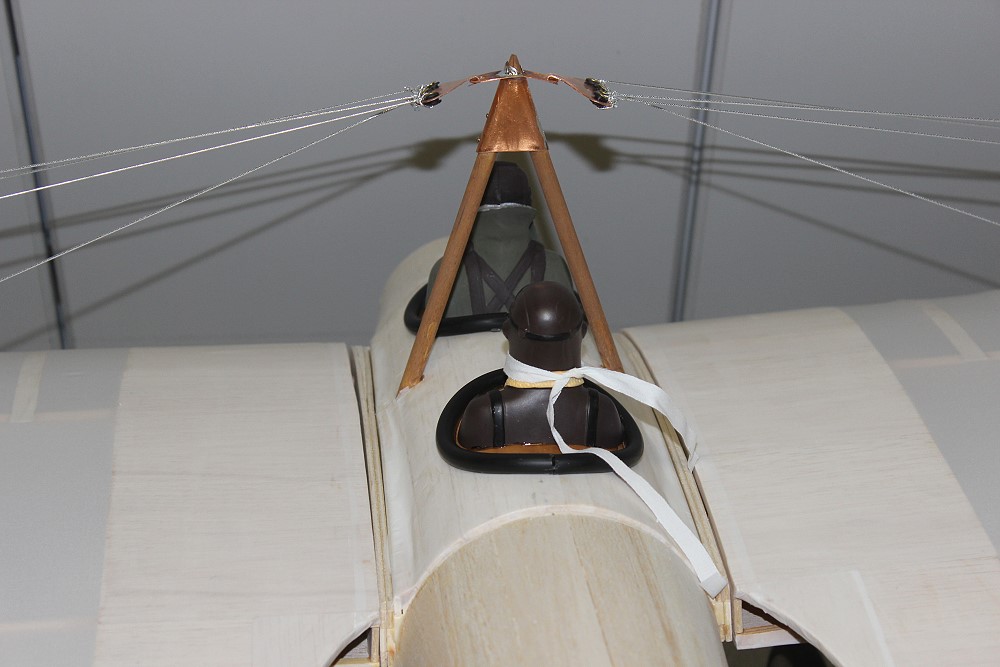

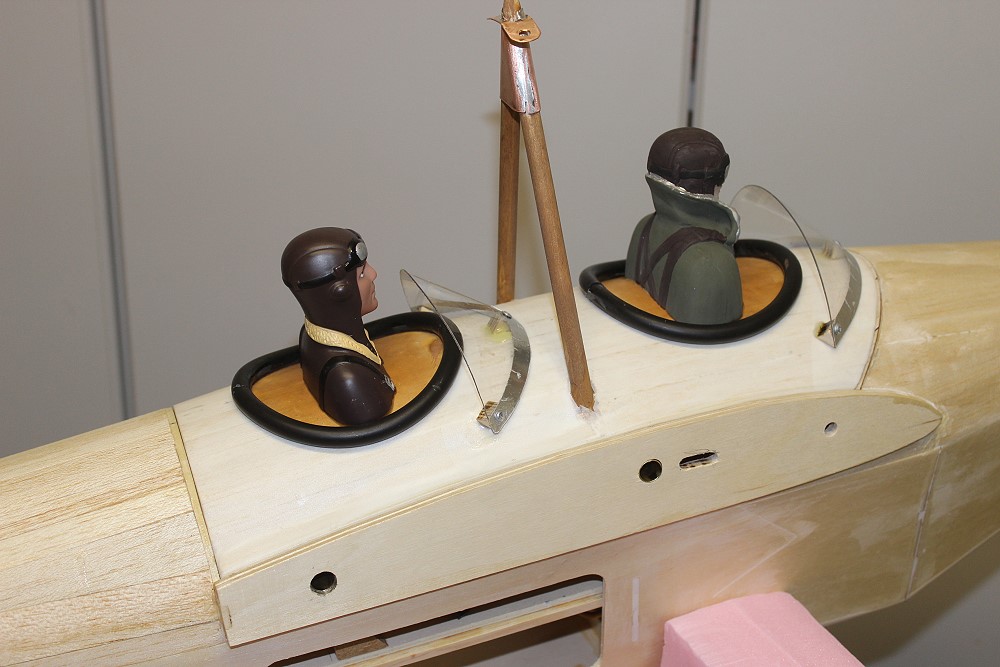

Spannturm und Piloten. |
|

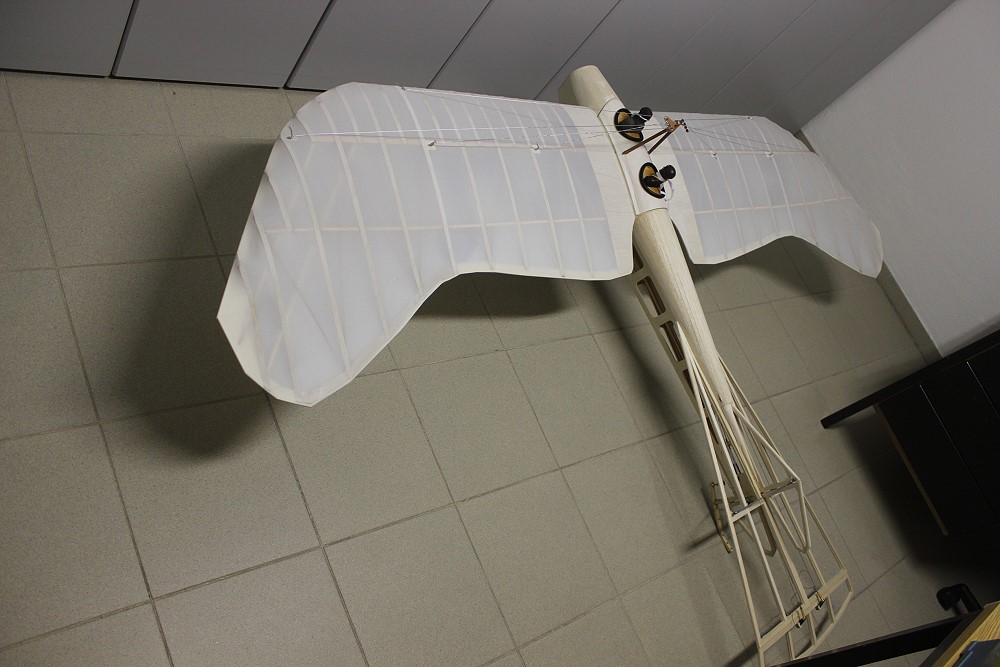

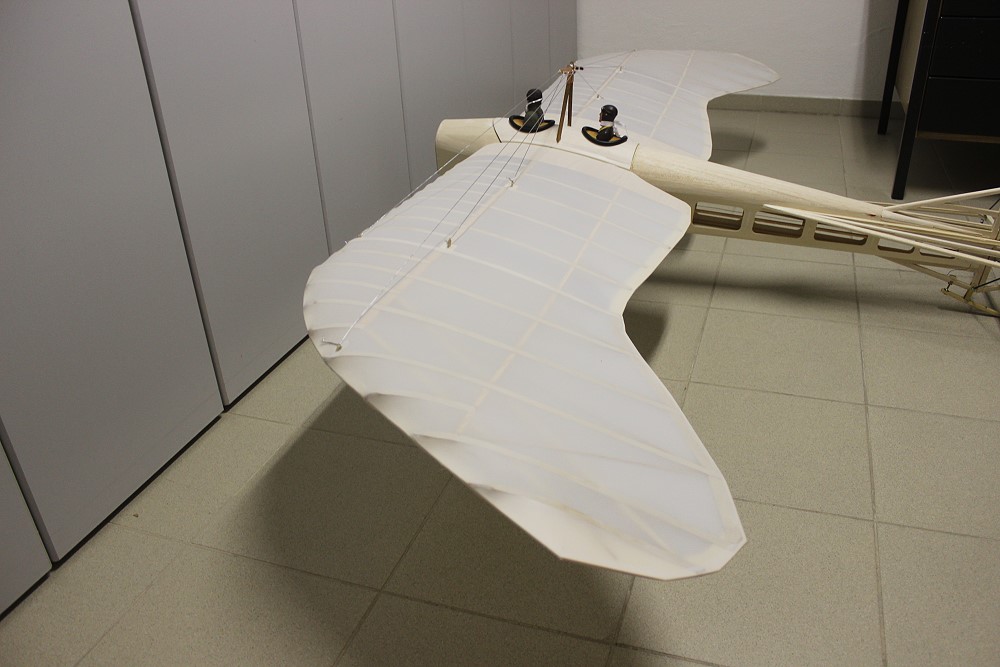

Flächen sind fertig bespannt. |
|
Spannseile (aus Gummi) sind eingehängt. |
|
|
Piloten |
|
|

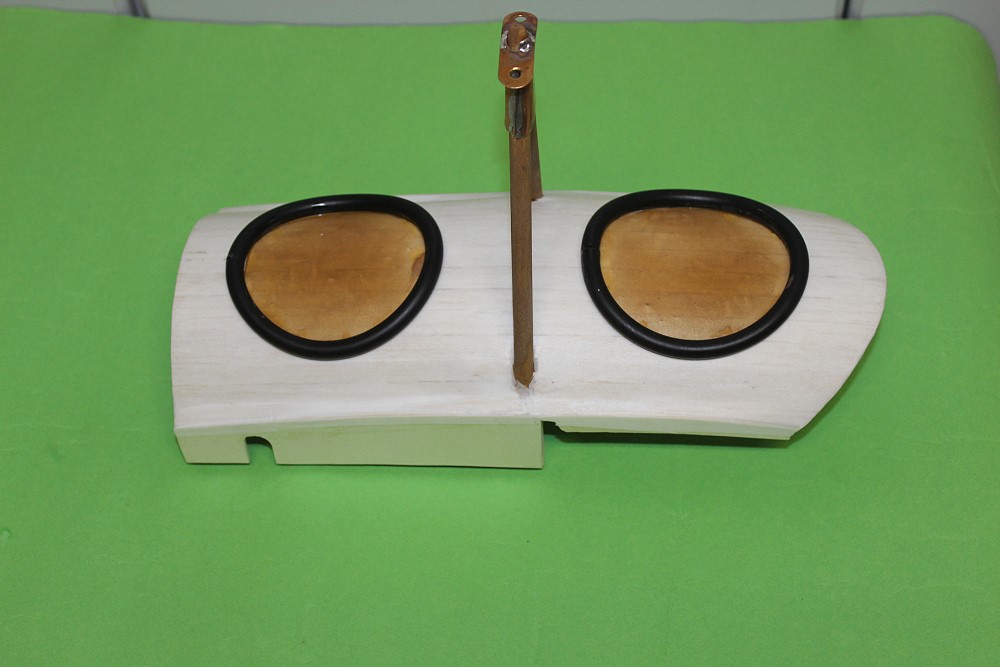

Die angedeuteten Pilotensitze ... |
|

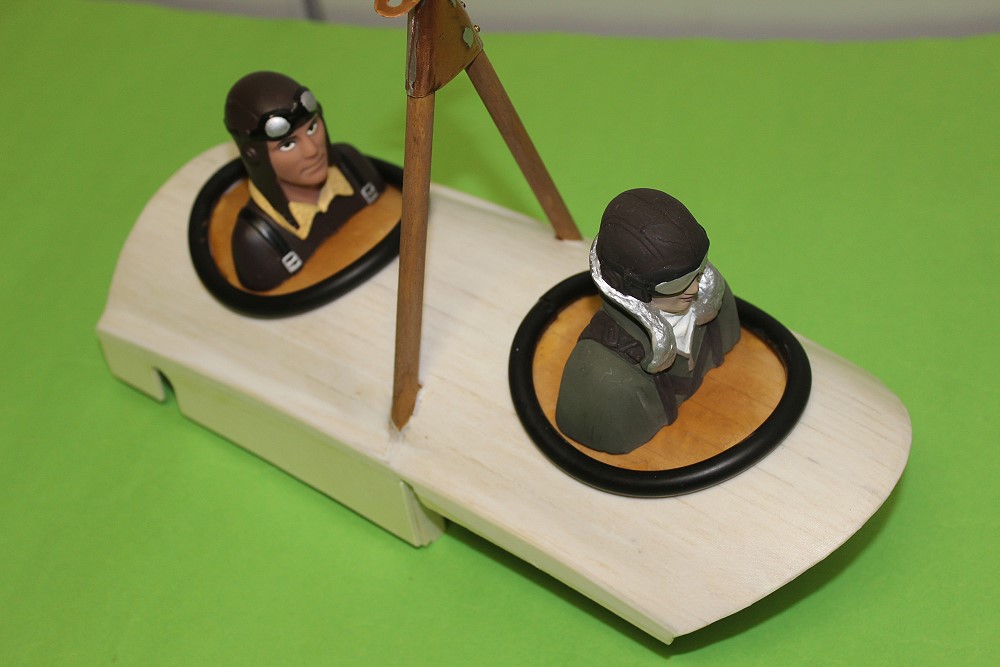

... mit Pilotenbüsten. |
|

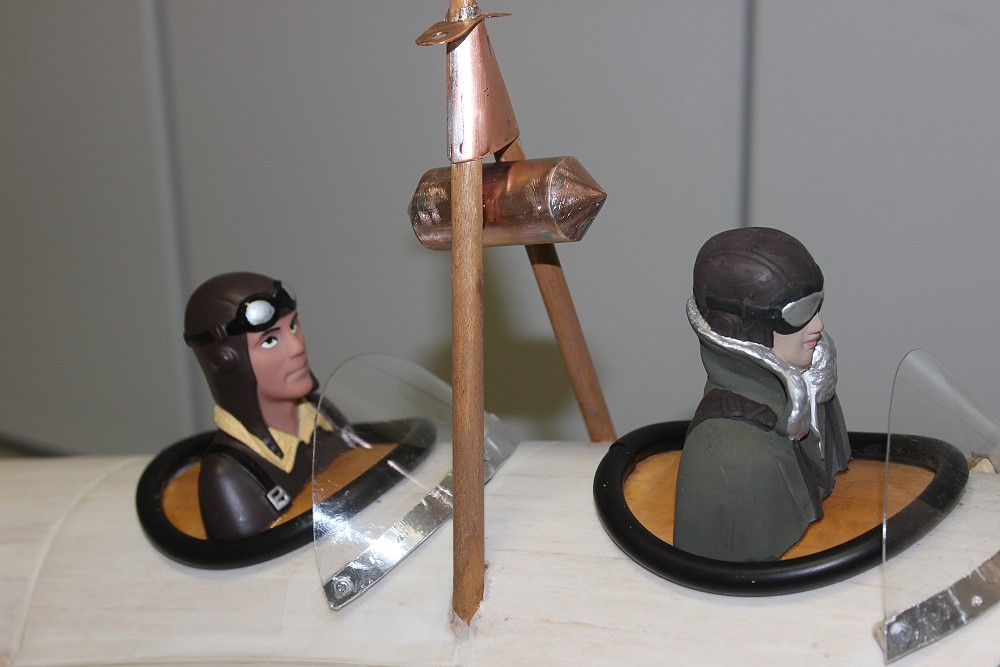

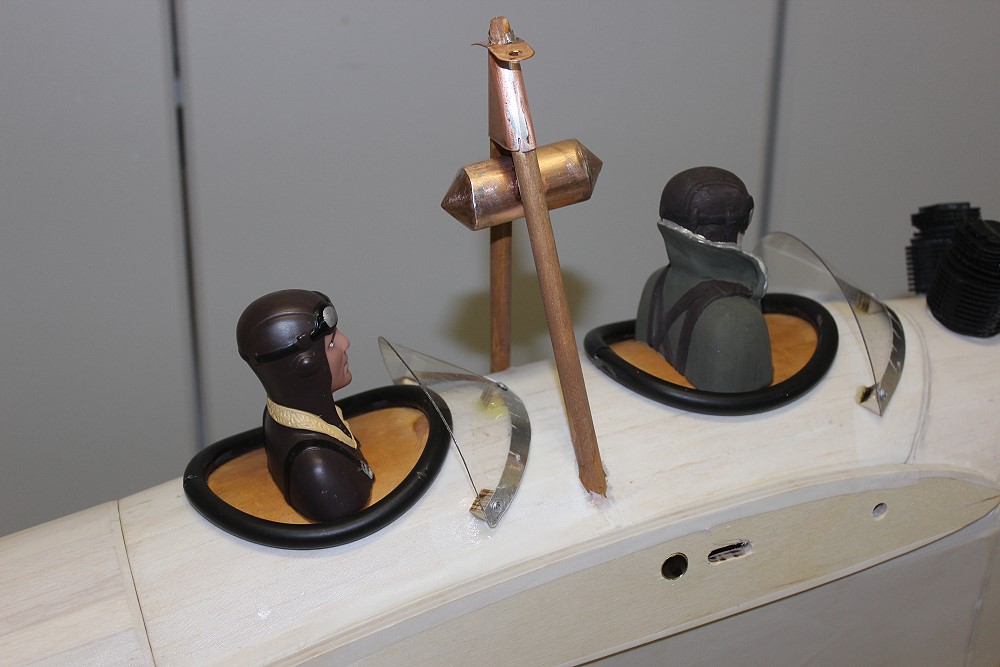

... und jetzt auch noch Windschutzseiben. |
|
|
|
|

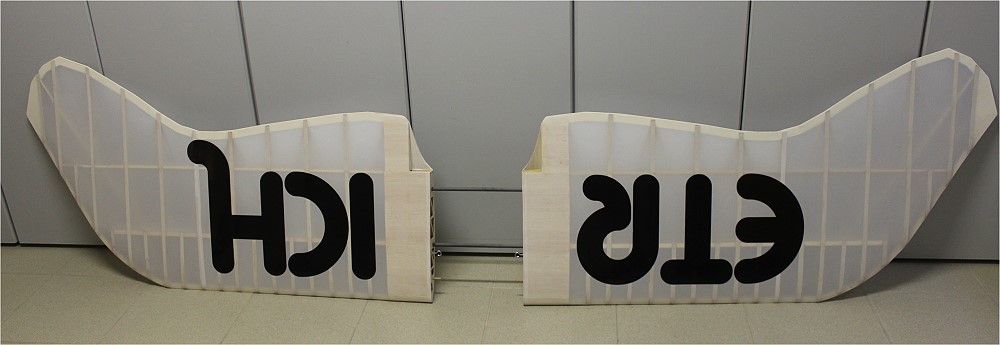

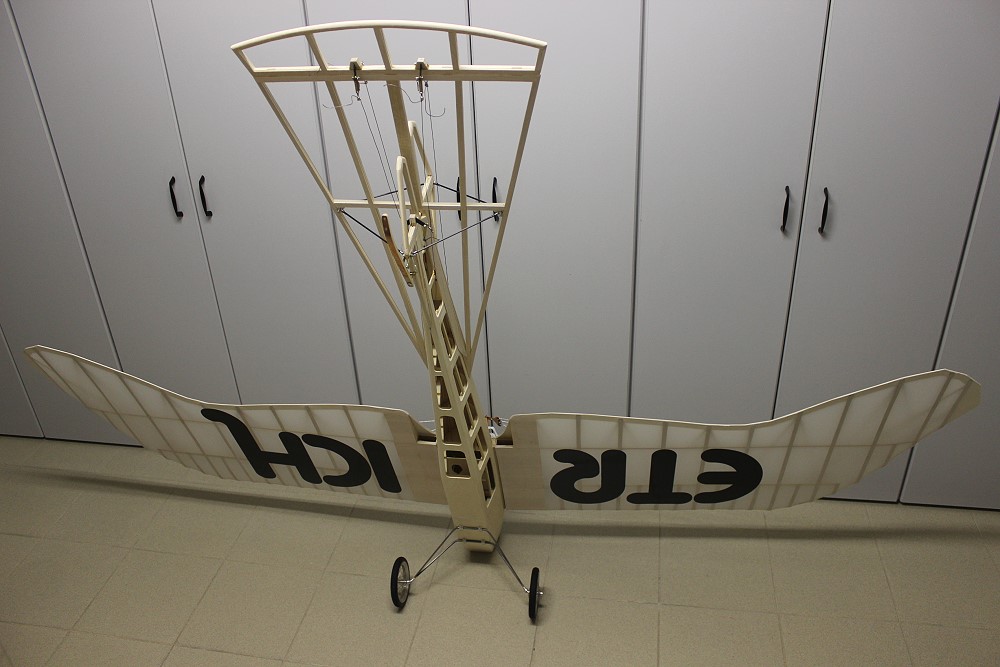

Beschriftung unten |
|
|

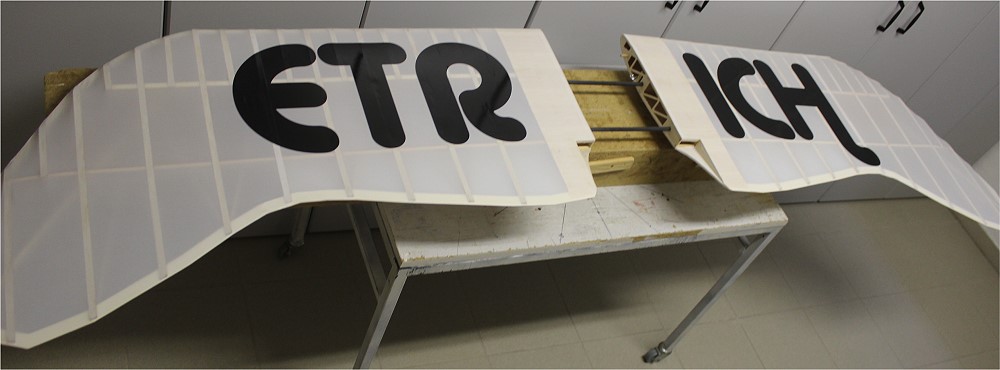

Unterseite Flügel |
|
Für die, die nicht über Kopf lesen können, nochmal um 180° gedreht. |
|
|
|
|

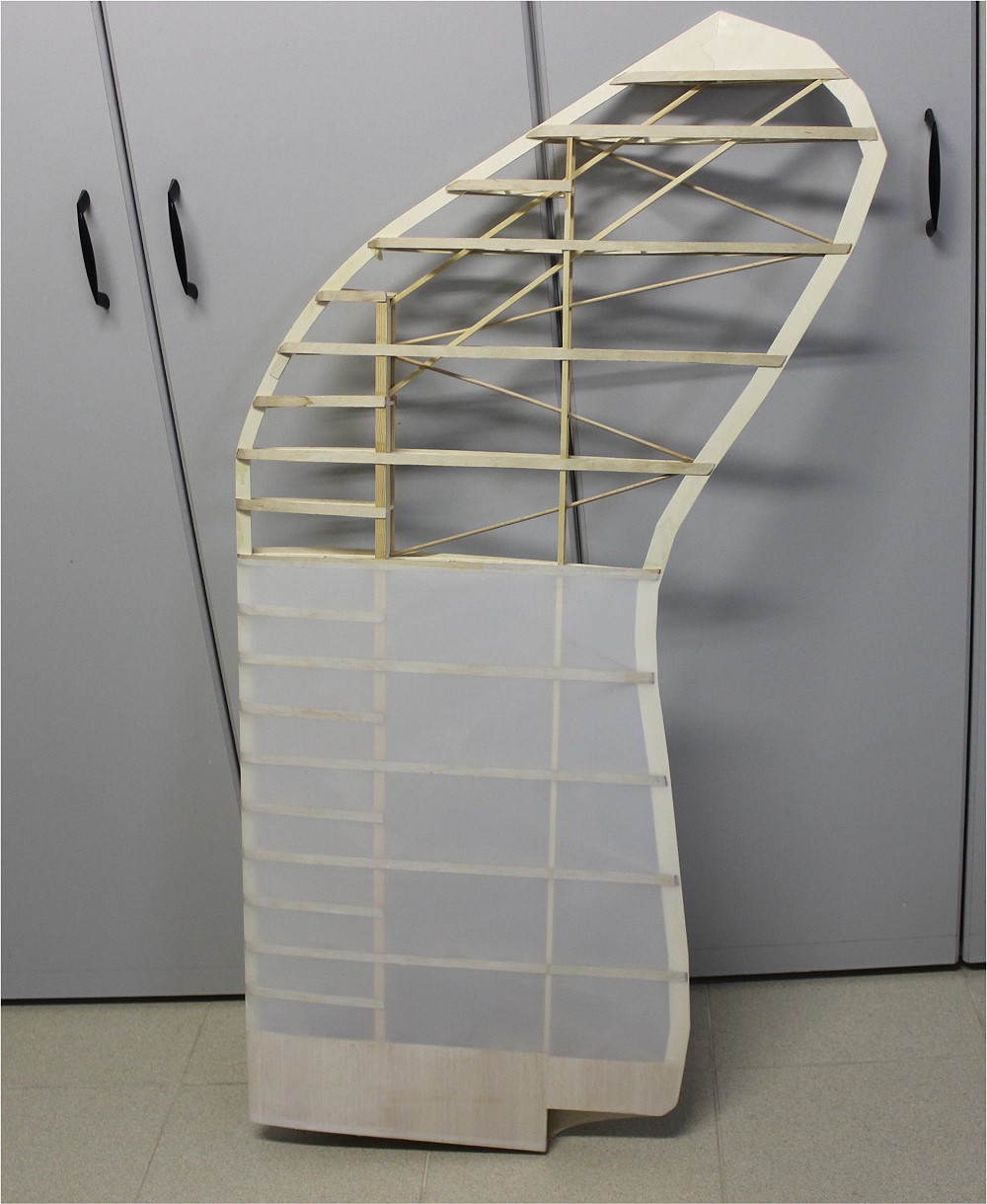

Bespanngewebe |
|
|
2mal Unterseite, 1mal Oberseite. |
|

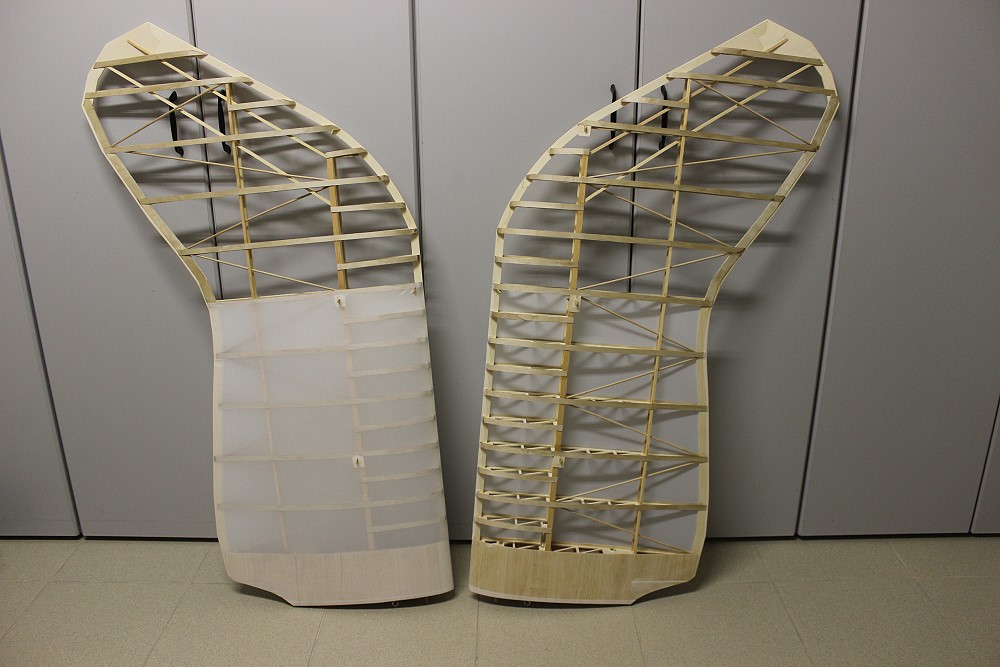

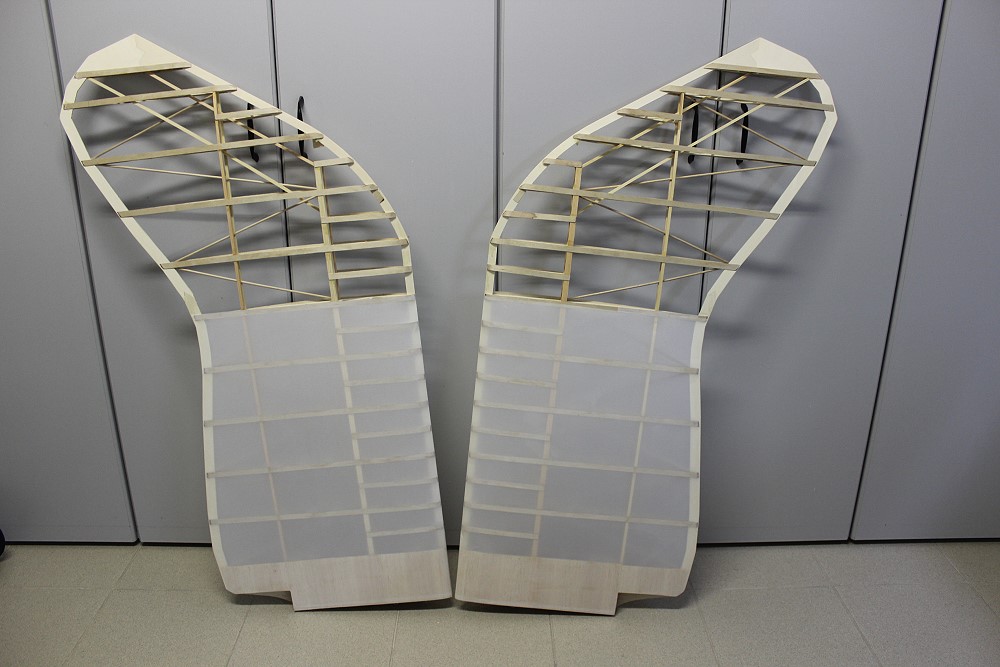

Das Gewebe ist 60cm breit.
|
|
Daher bespanne ich die Flügel in Teilen. Es sind genau 60cm von der
Wurzelrippe bis zur Biegung. |
|

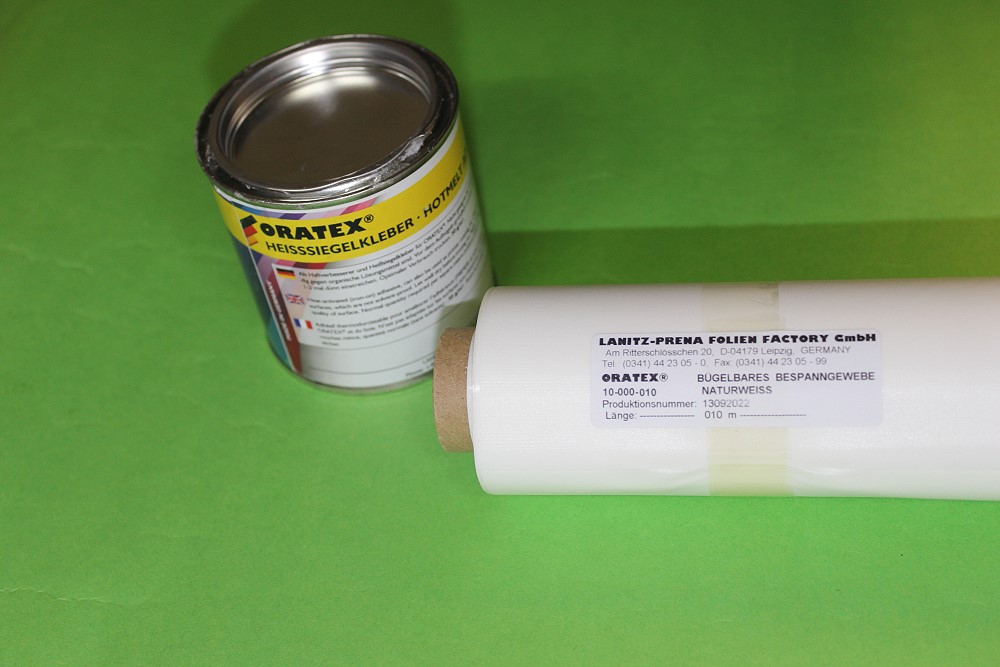

ORATEX Bespanngewebe natur und Heißsiegelkleber. |
|
|
Beschriftung, 9.1.23 |
|
|

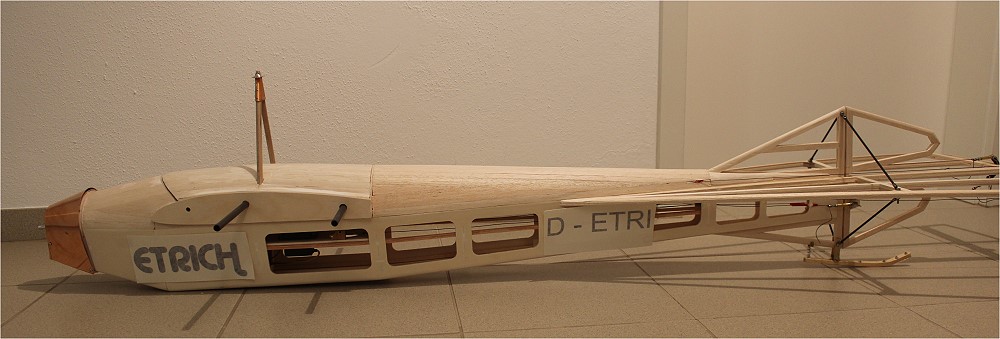

So etwa werde ich den Rumpf beschriften. Es gibt da ein Original. |
|

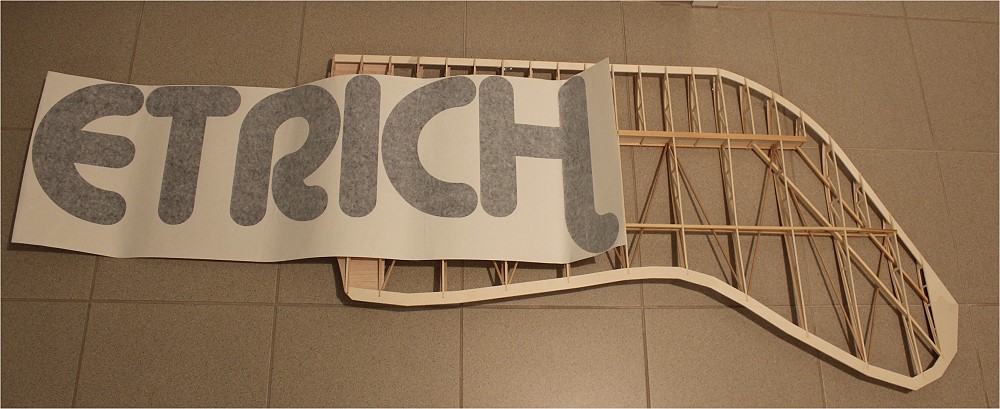

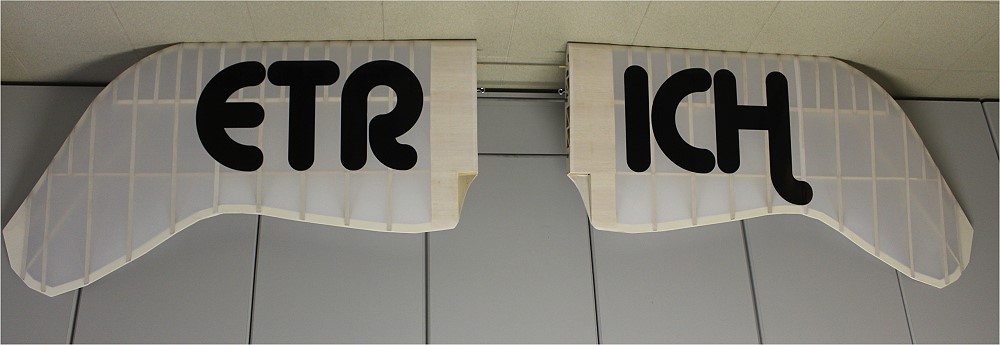

Auf die Unterseite der Flügel kommt diese Schrift, über beide Flügel
verteilt. |
|
|
Motorattrappe |
|
|

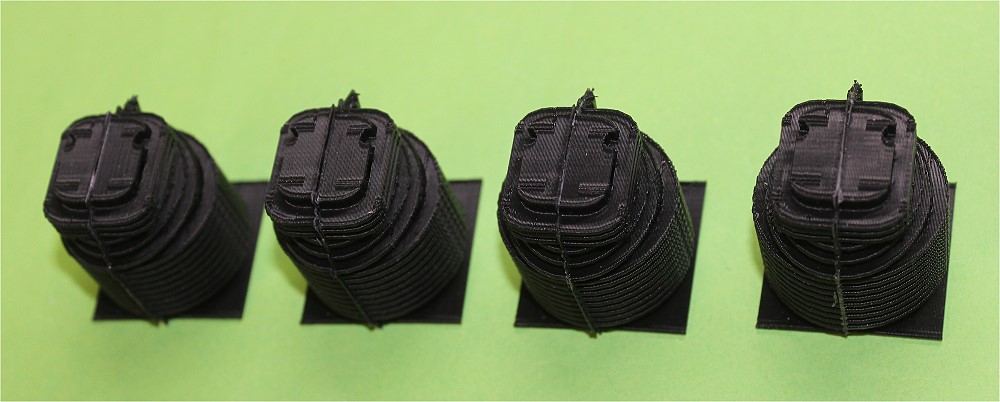

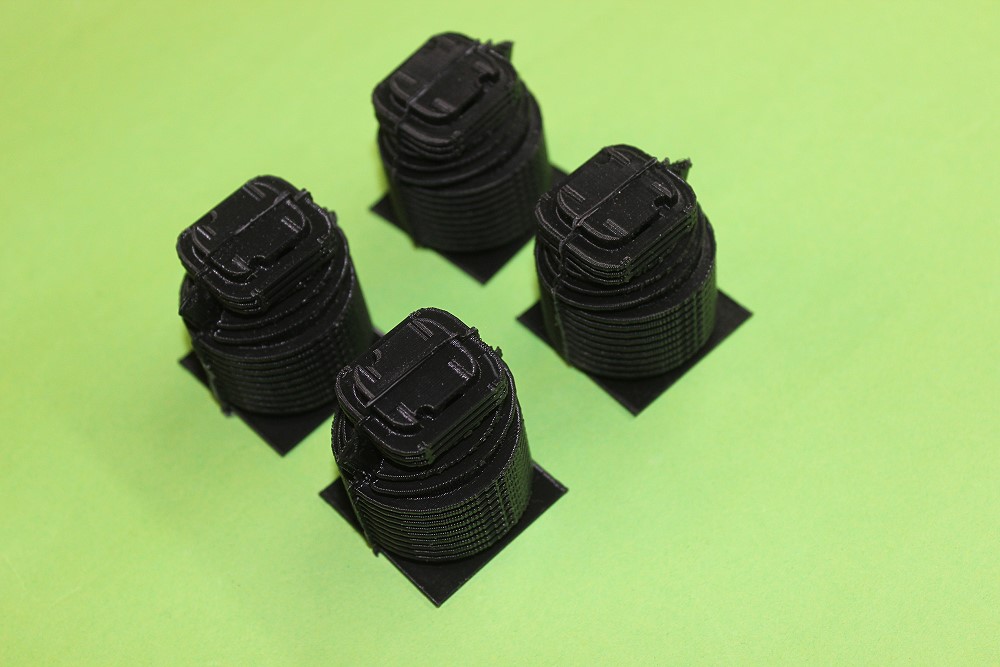

4 Zylinder aus dem 3D-Plotter |
|
Mal überlegen, welche Anordnung ich mache. |
|
|
Pilotenpuppen |
|
|

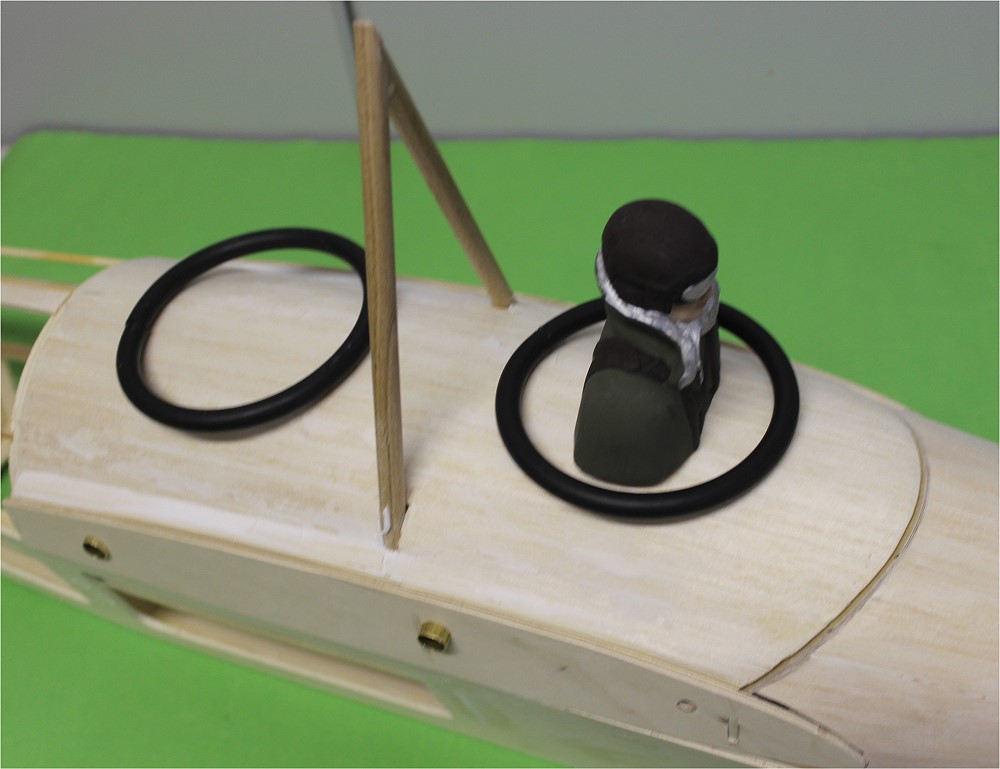

Ich habe hier mal Gummischnüre aufgelegt, wo etwa die Piloten gesessen
haben. |
|
Später werden die natürlich angeklebt. |
|

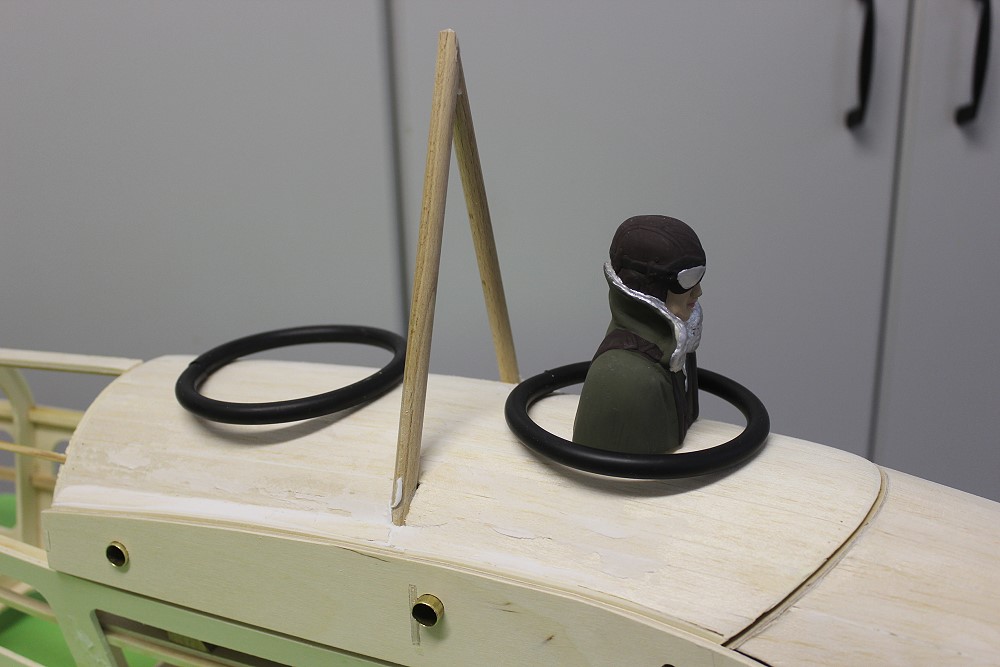

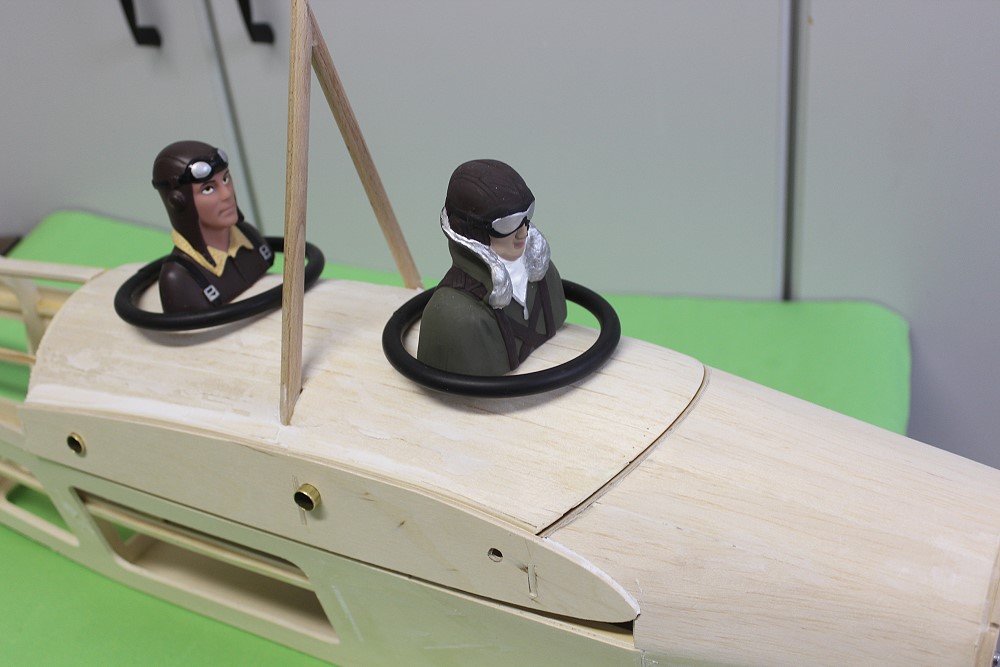

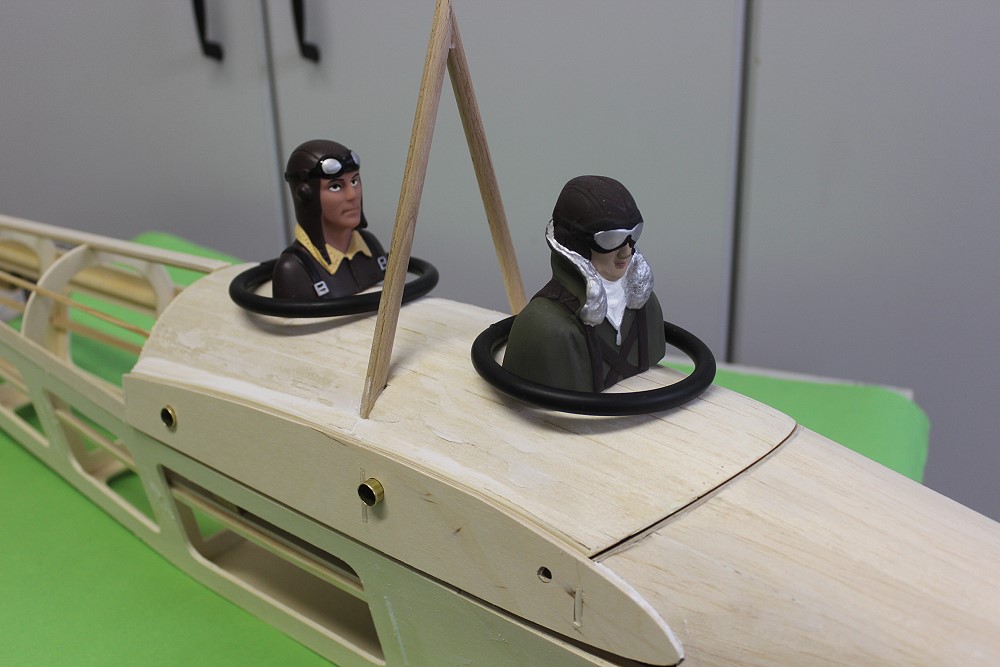

Und es kommen 2 Pilotenbüsten rein. Das ist dann für mich schon das
Höchste an "scale". |
|

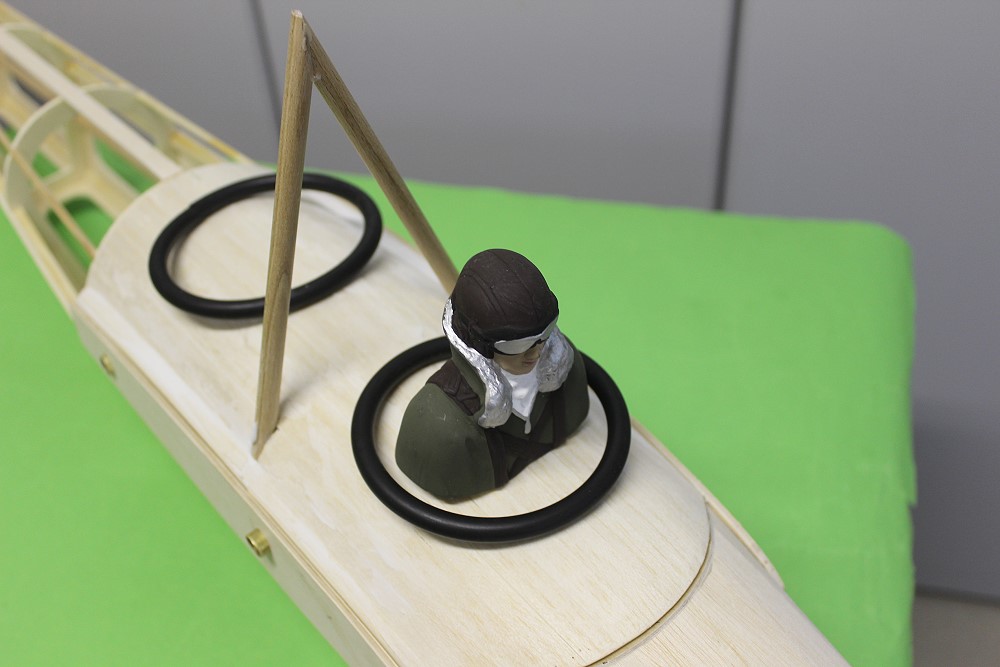

Der 2. Pilot (Navigator/Beobachter) ist eingetroffen. |
|
Der Flugzeugführer erhielt den Namen Emil,
der Beobachter den Namen Franz. So
konnte man am Funk beim Propellerlärm die Namen unterscheiden. Wenn
man sich verflogen hatte, hatte man sich "verfranzt"
- falsche Navigation. (Hat nichts mit den Fransen zu tun.) |
