Fokker Dreidecker DR 1 von Pichler Modellbau


Höhenleitwerk

 zum Vergrößern auf die Bilder klicken

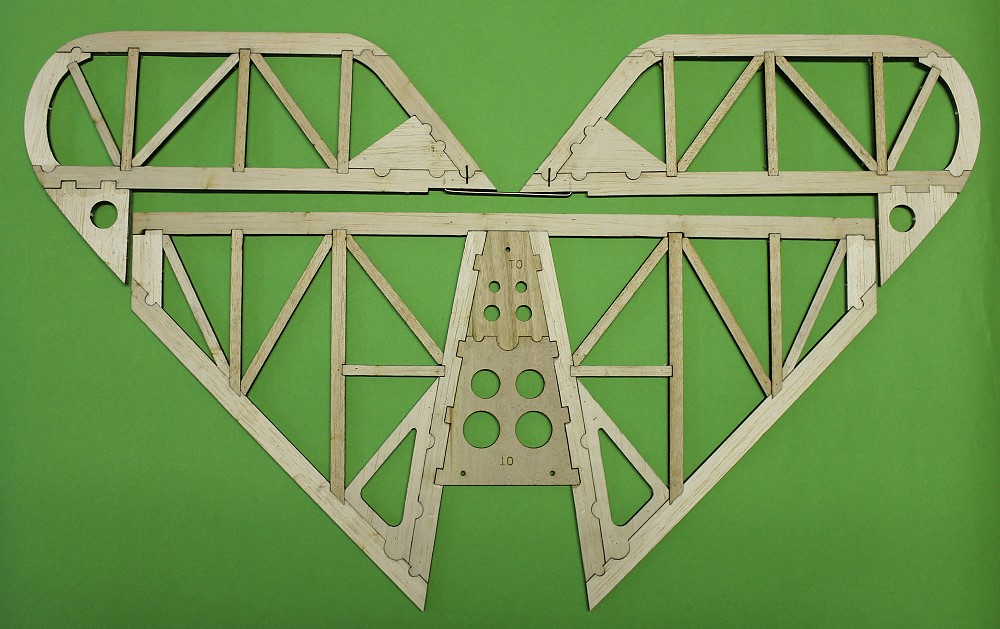

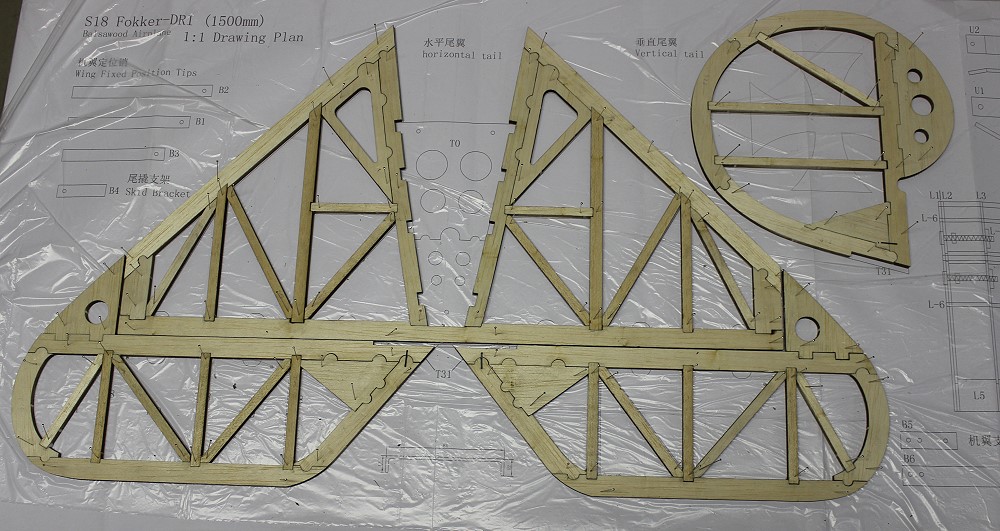

SLW und HLW in Stabbauweise aus sehr gut verzahnten Teilen.

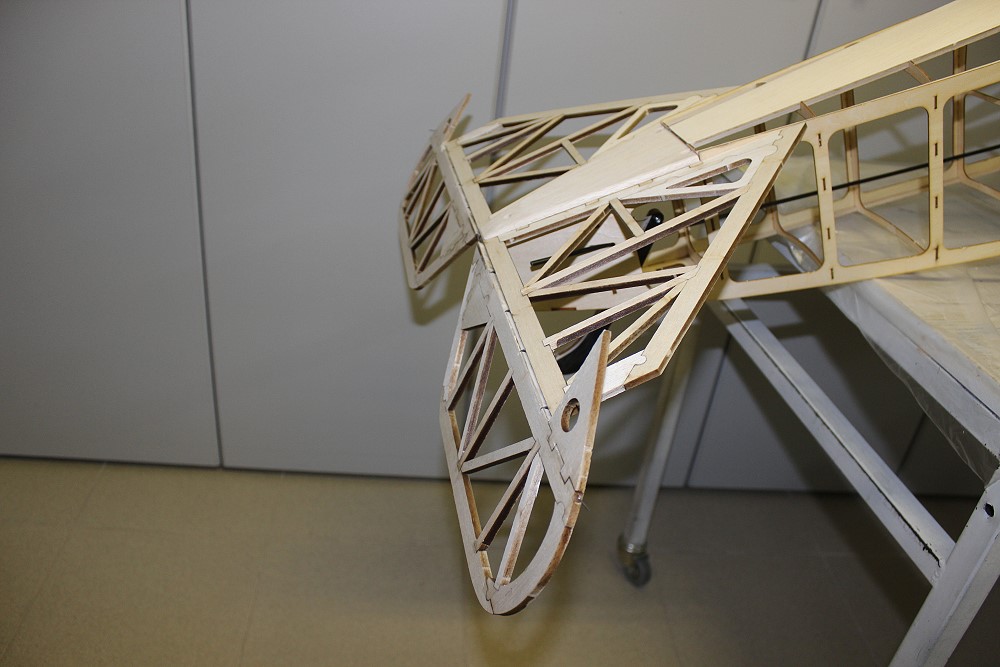

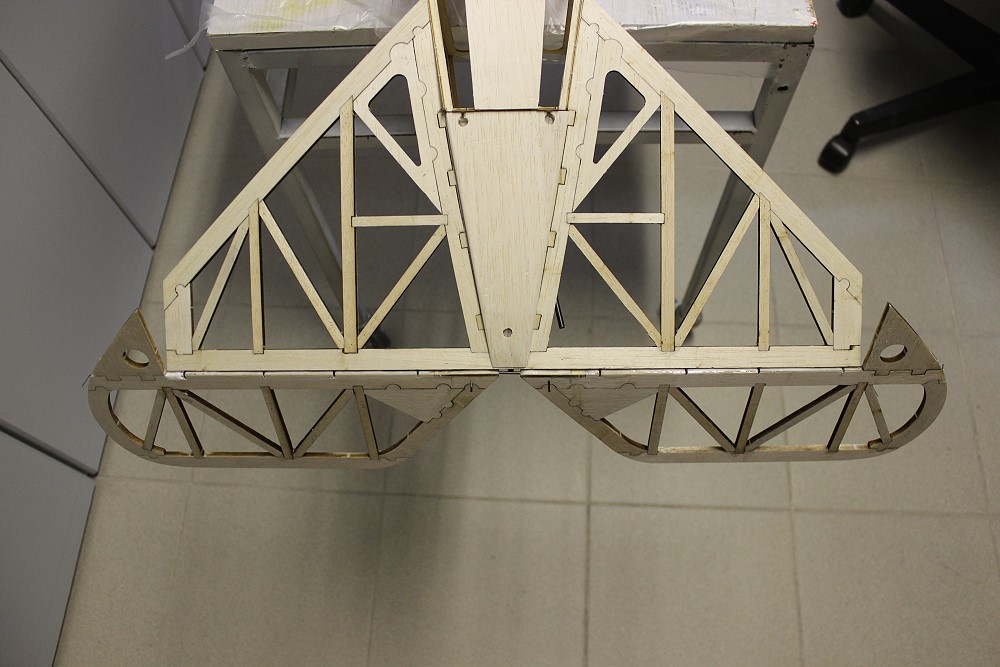

Fertig. Nur das misteriöse Teil T31 über dem Verbindungsdraht des HR fehlt noch. Hoffentlich finde ich es noch.

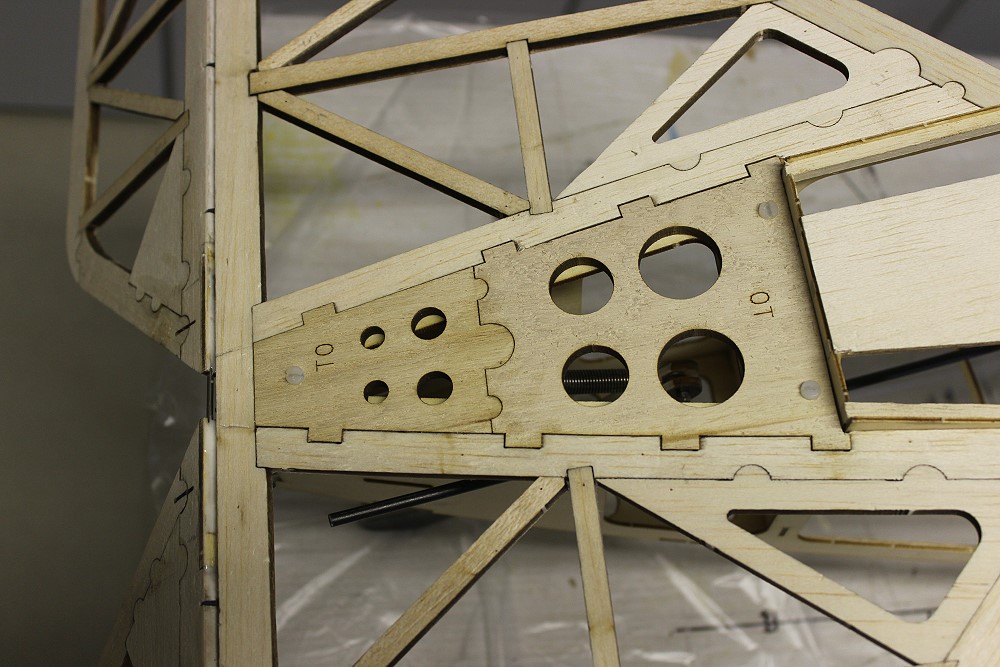

Wenn das HLW auf den Rumpf geschraubt ist, ergibt sich eine nicht unerhebliche Stufe.

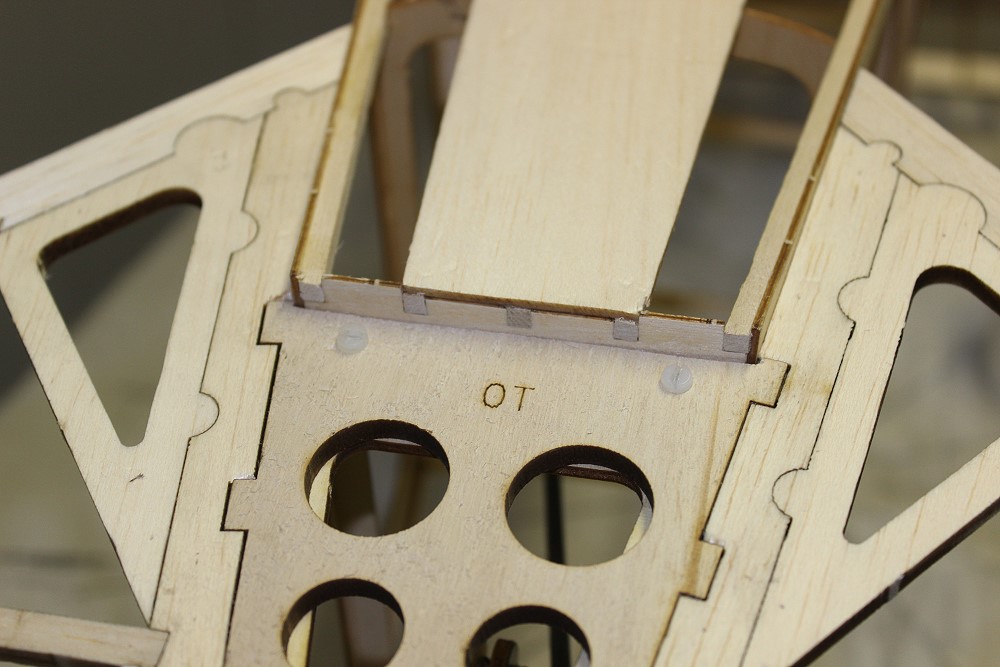

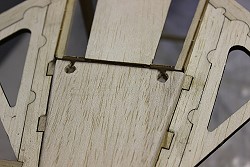

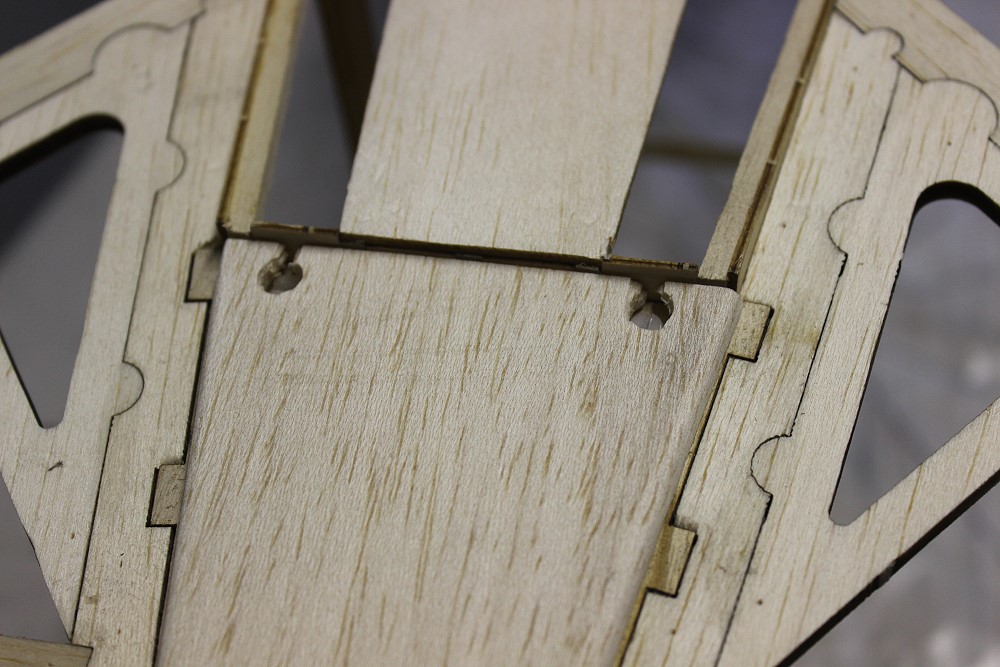

Hier die Stufe.

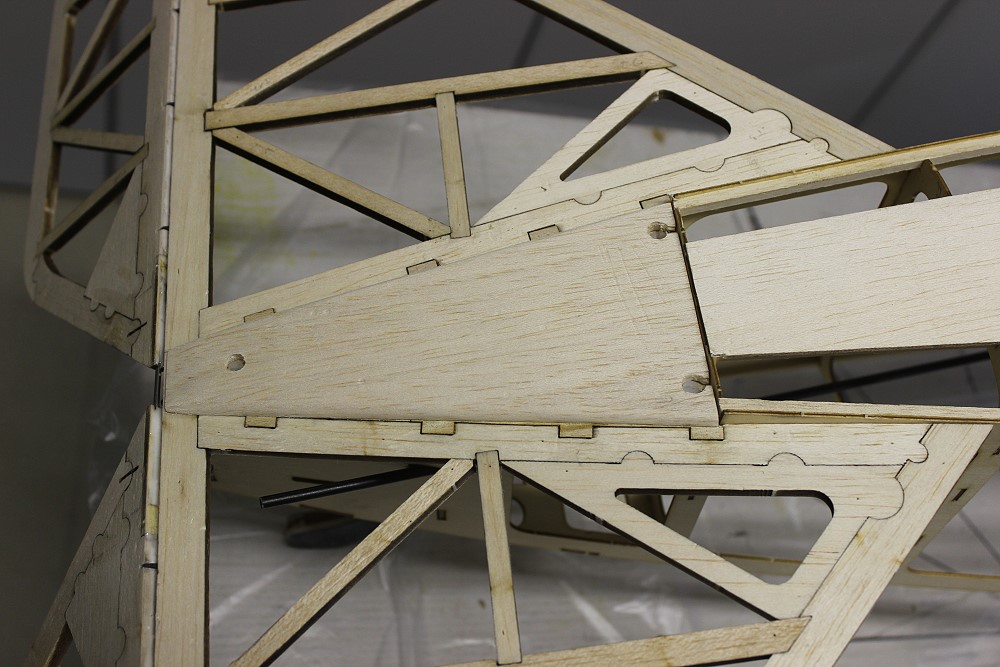

Da in der Anleitung nichts darüber steht und auch kein Teil vorgesehen ist, habe ich ein 5mm Balsabrett auf das HLW geklebt.
Jetzt ist die Stufe weitgehend egalisiert.
HR
HR

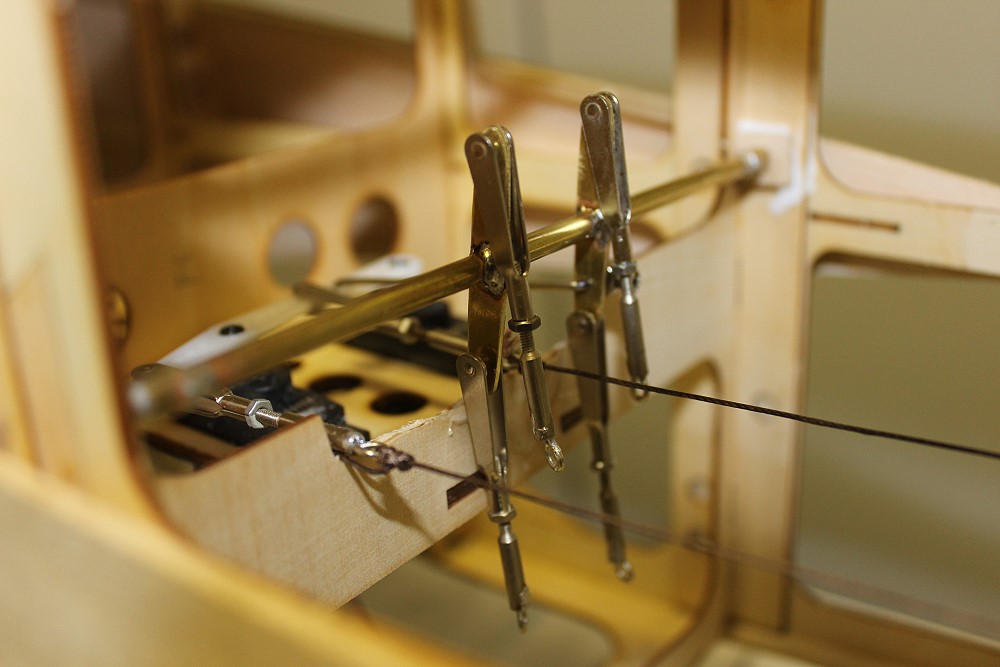

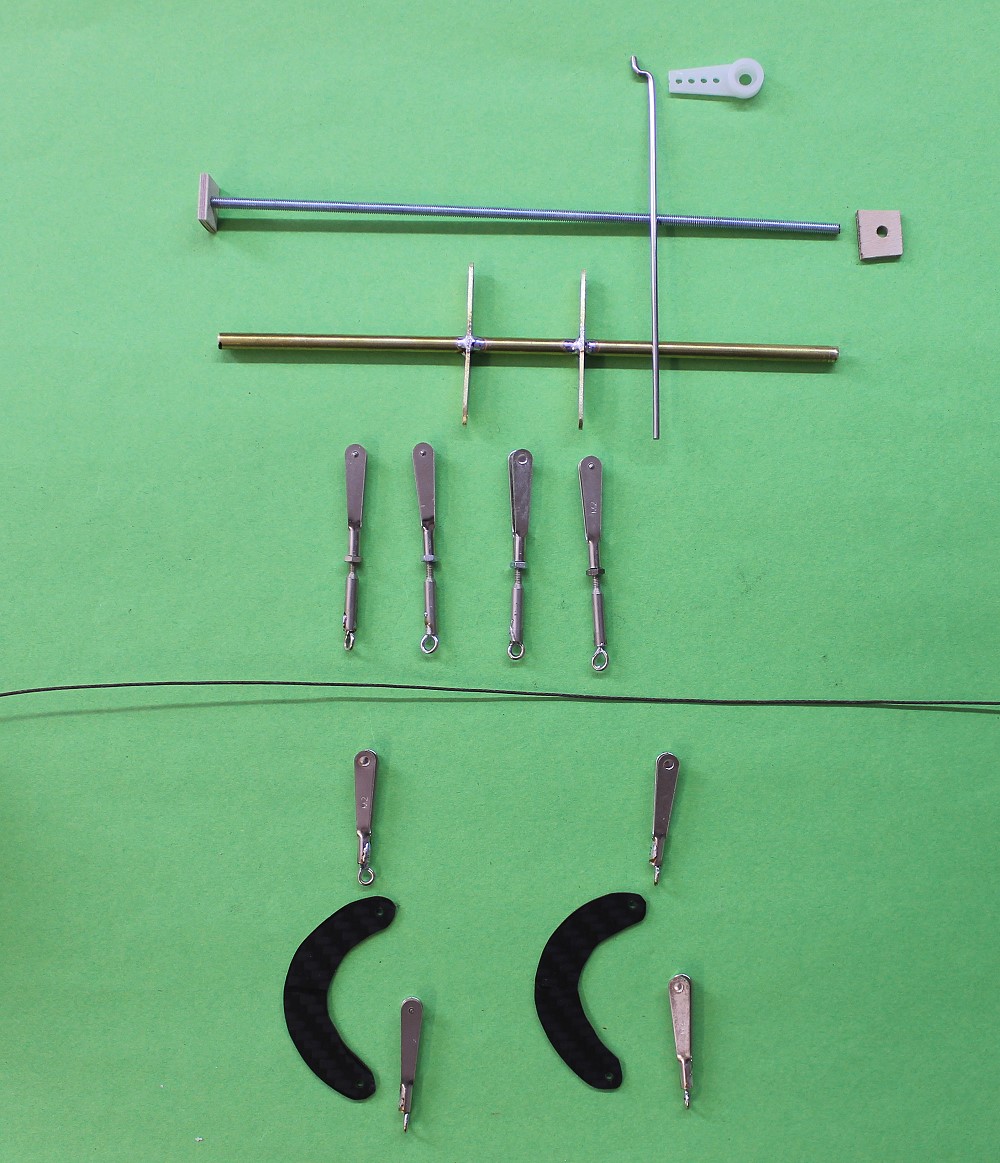

Das HR lenke ich jetzt mit Seilen beidseitig und oben und unten an.
  • M3 Gewindestange wird zwischen die Rumpfwände geklebt.
  • Ms-Rohr mit aufgelöteten Ms-Ruderhörnern.
  • Daran Gabelköpfe mit Löthülsen und Drahtösen.
  • Angelschnur.
  • Ruderhörner oben und unten mit Gabelköpfen und Drahtösen.

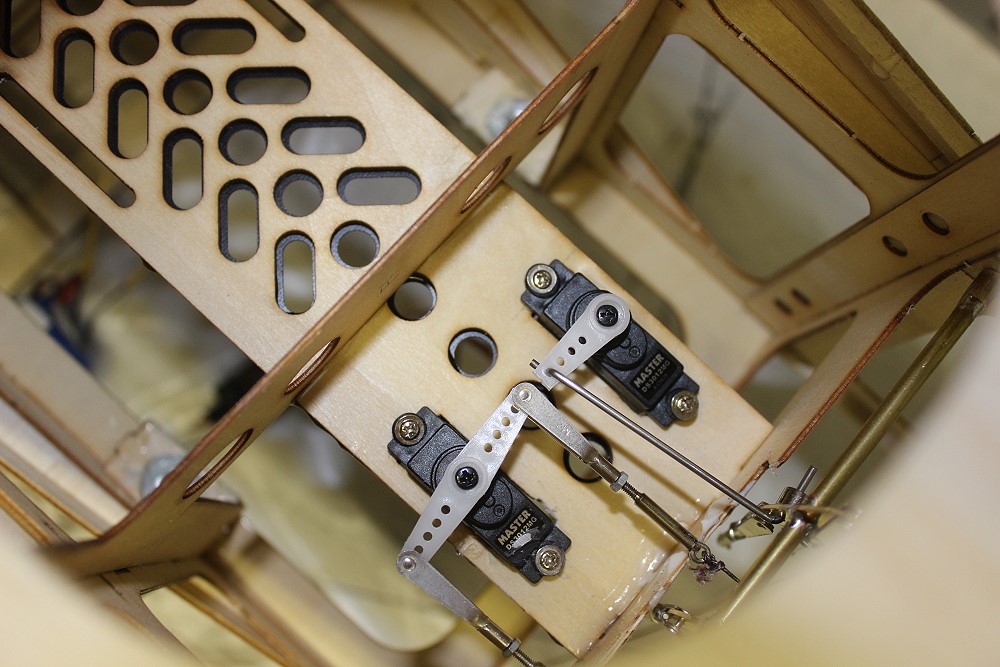

HR-Anlenkung eingebaut.

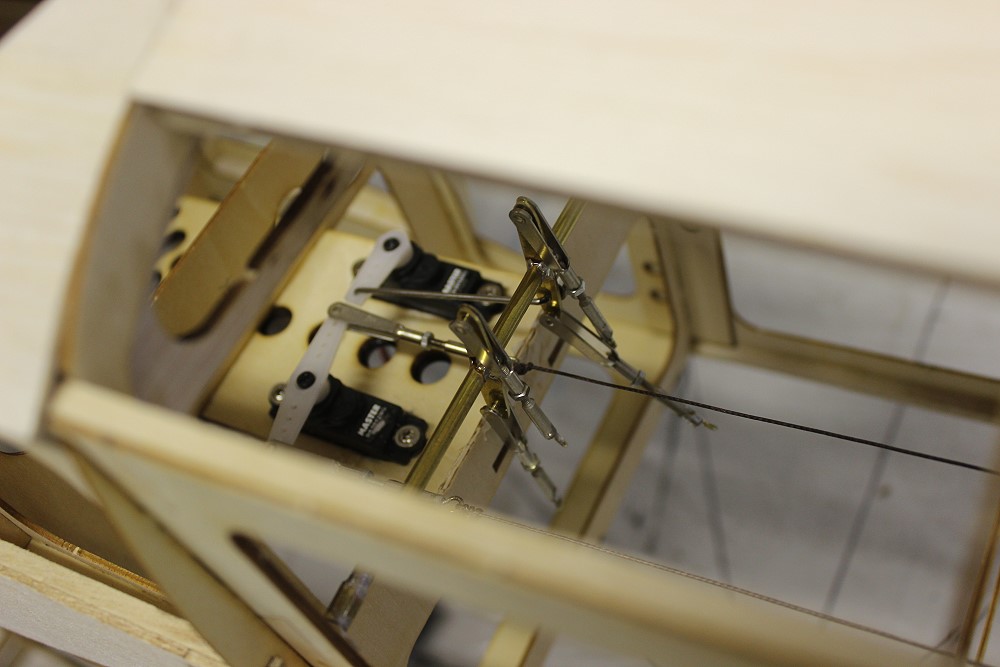

Die Seile zum HR fehlen noch.

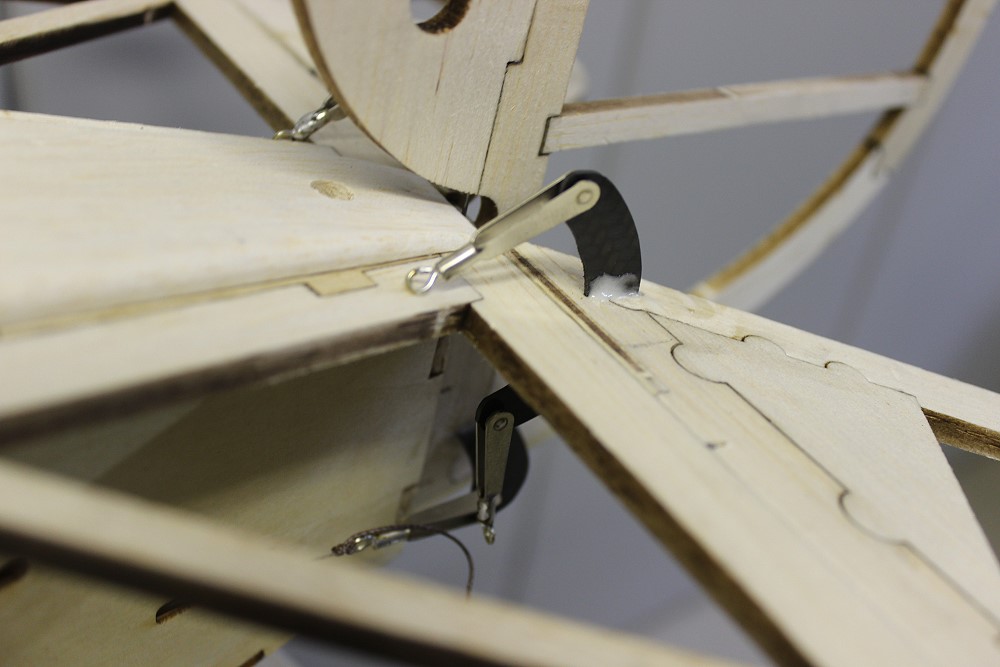

Beide HR sind oben und unten angelenkt.
