Fokker Dreidecker DR 1 von Pichler Modellbau


oberer Flügel

 zum Vergrößern auf die Bilder klicken

Mittelstück


Die beiden oberen Flügel werden am Baldachin befestigt.

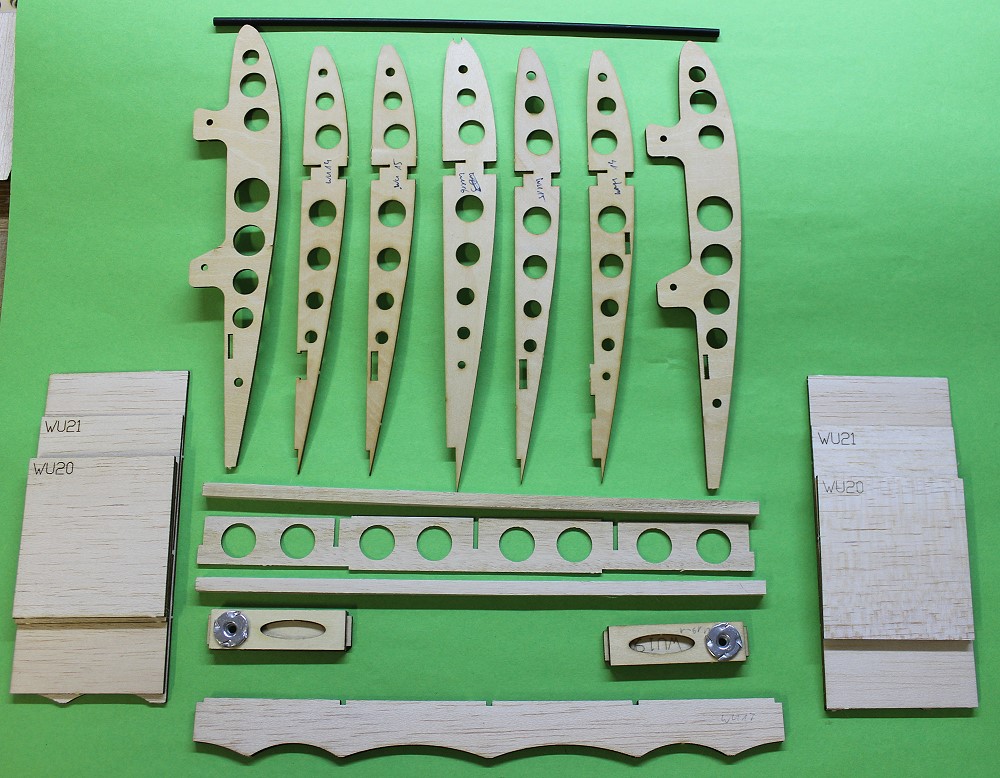

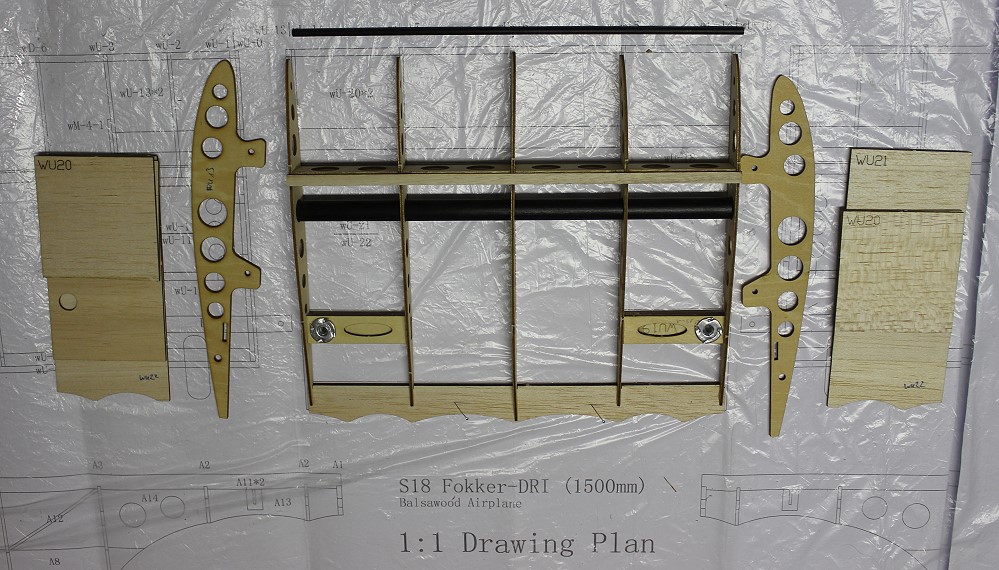

Dieser wird aus diesen Teilen hergestellt.
Baldachin zum Teil gebaut.
Fertig.

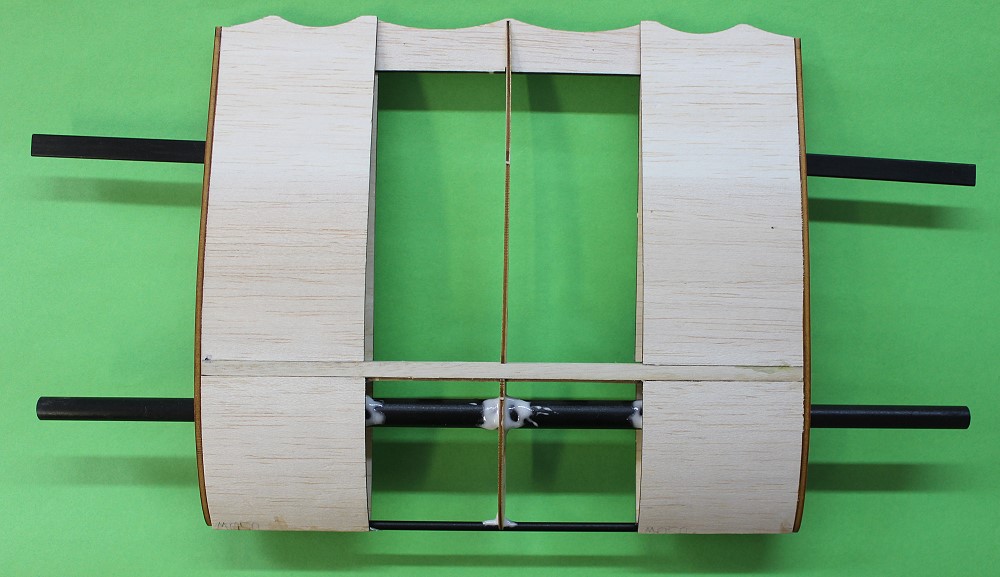

Von oben ...

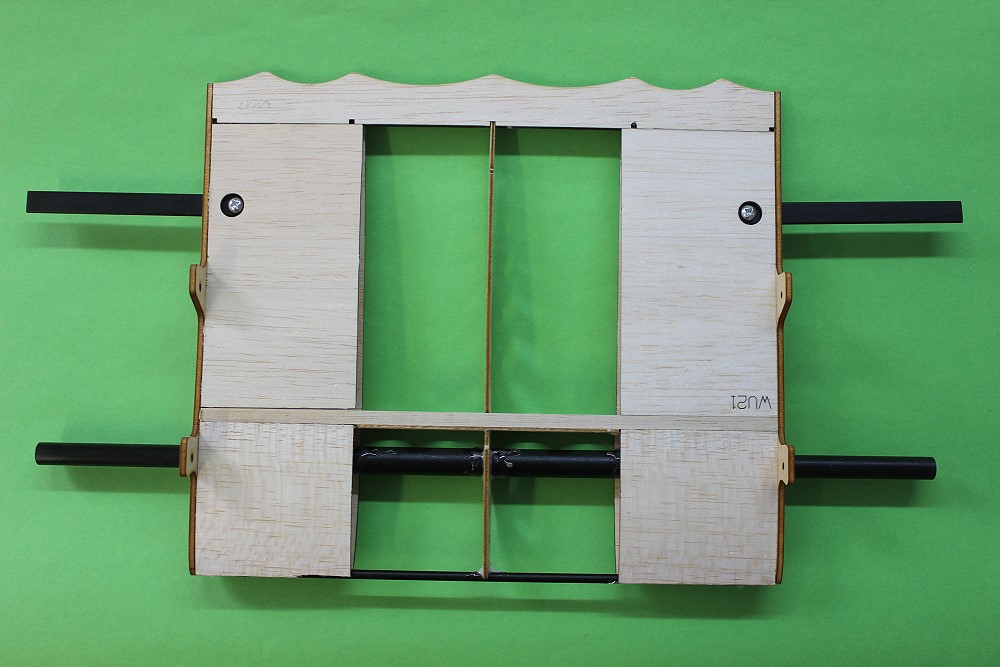

... von unten.

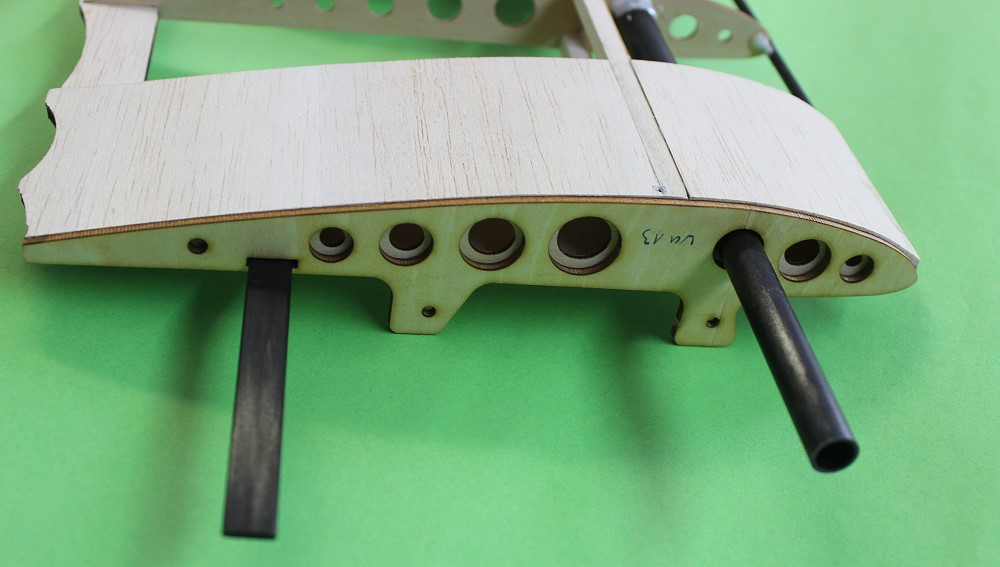

Flächensteckungsrohr durchgesteckt. Die Haltezungen sind erstmal eingeschraubt. Daran werden dann die Flügel gesteckt und die Zungen eingeharzt.

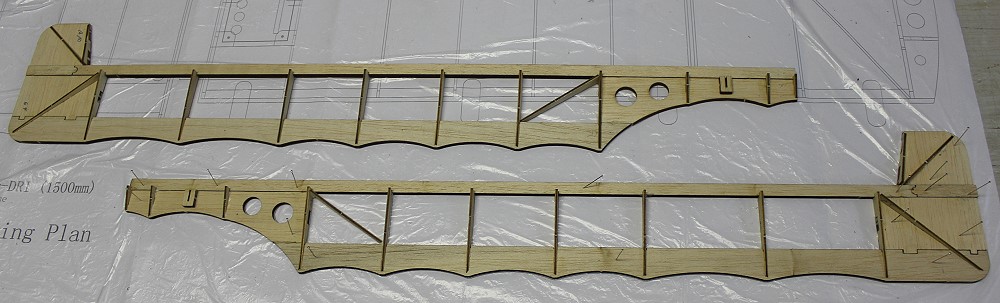

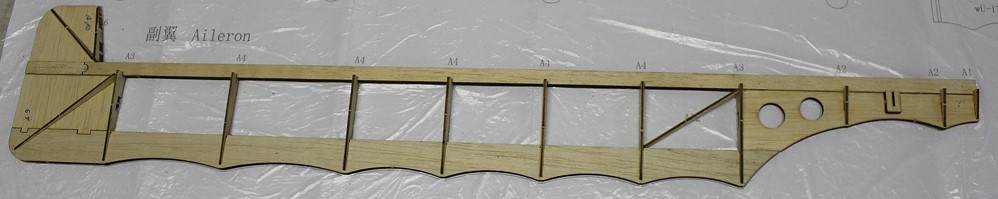

Querruder

englisch: Aileron; deshalb haben alle Teile ein A vor der Nummer.
Die Holmleiste ist doppelt, fehlt hier noch.
Hier hat jemand mitgedacht: die Rippennummern stehen außerhalb vom Bauteil, damit man sie noch findet.

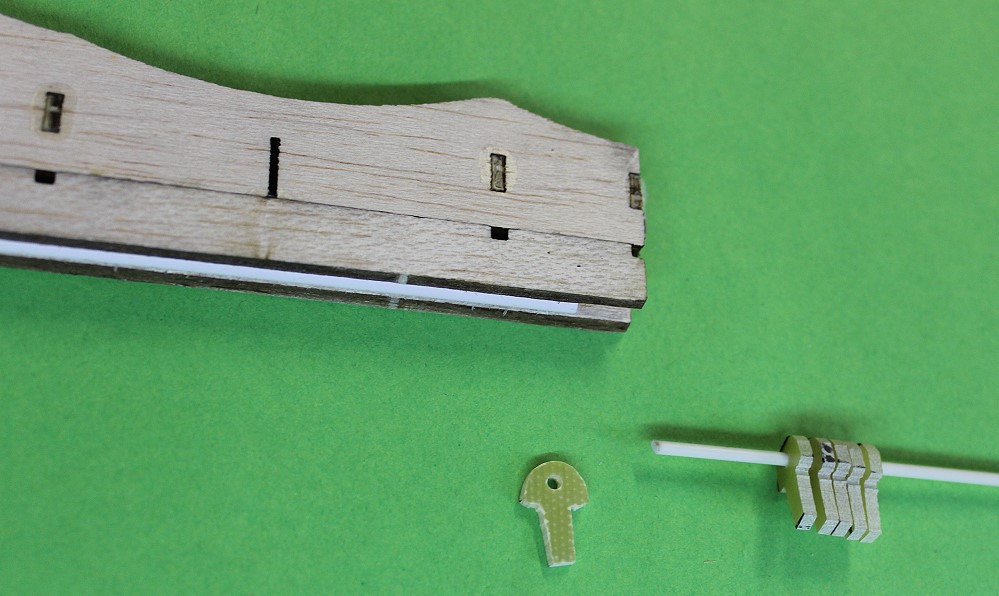

Querruderscharniere:
  • eine 3mm Nut einfräsen
  • ein Bowdenzugrohr einkleben
  • Scharniere aus 2mm GfK herstellen

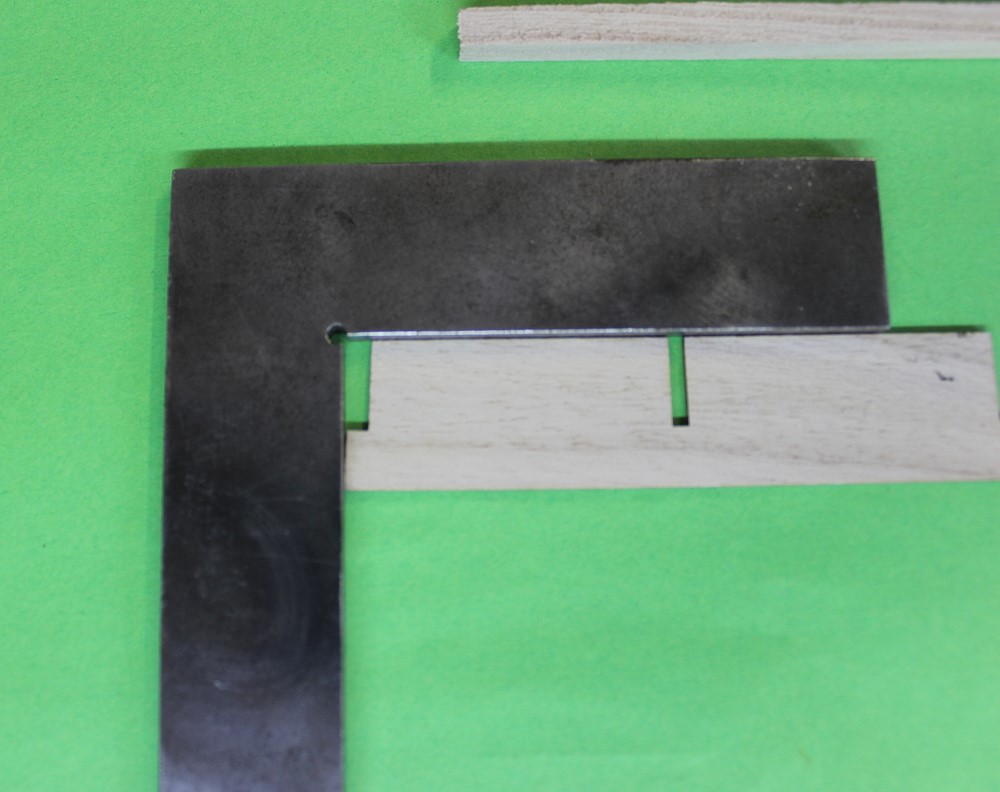

  • einen 2mm Schlitz fräsen

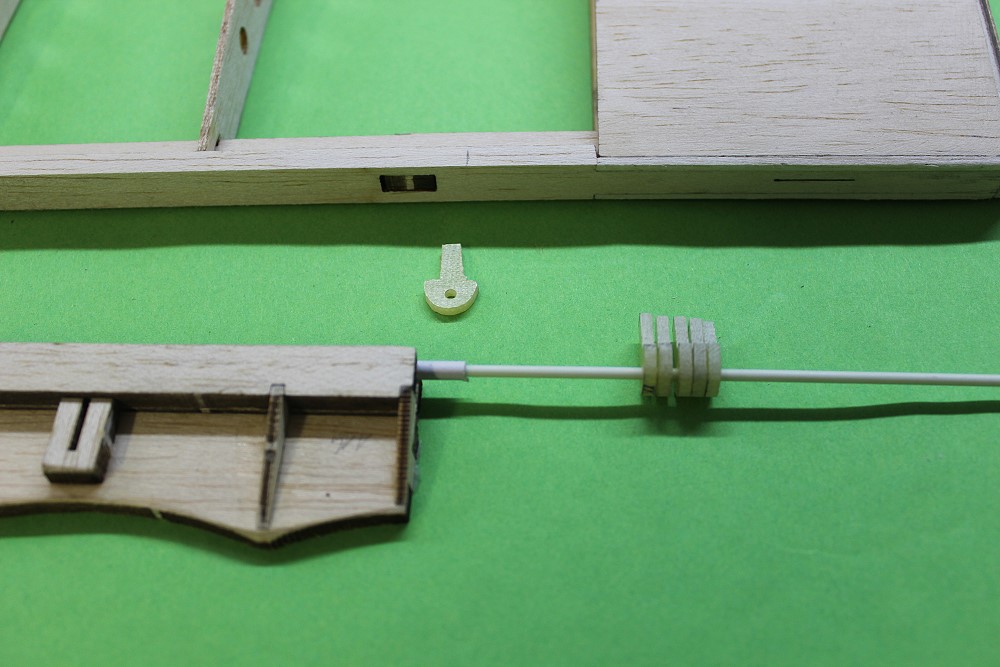

  • die Scharniere mit einem GfK-Draht auffädeln

Jetzt müssen nur noch die Scharniere in die Verkastung eingeklebt werden.

Somit sind die Querruder abnehmbar.
Scharniere sind eingeklebt, der GfK-Draht ist eingeschoben.

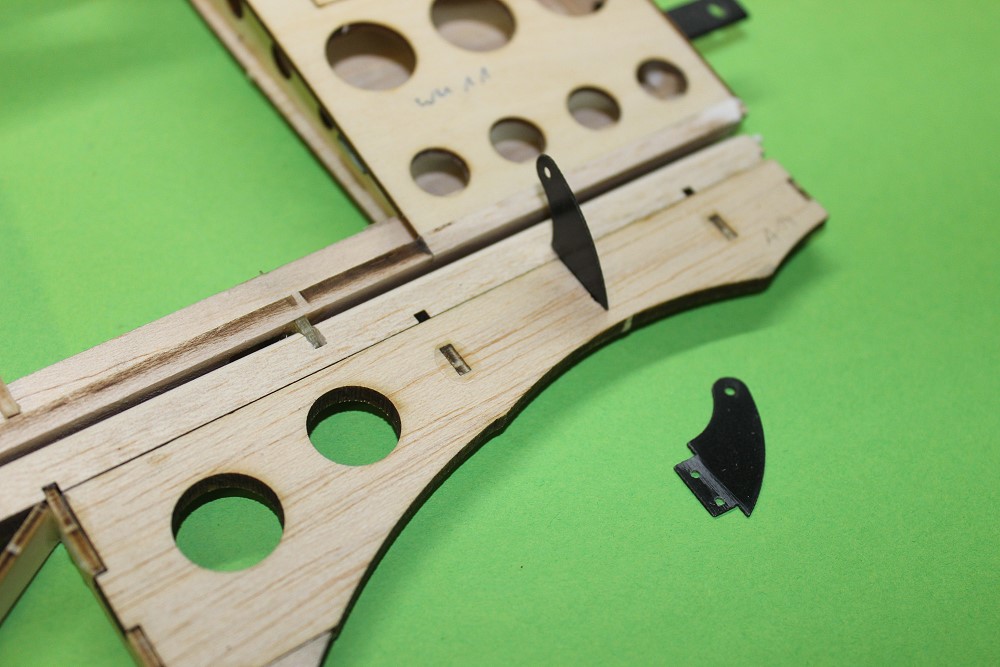

Die Ruderhörner aus CfK wurden mitgeliefert. Ich habe sie unten angeschliffen, 2 Löcher reingebohrt und dann eingeharzt.

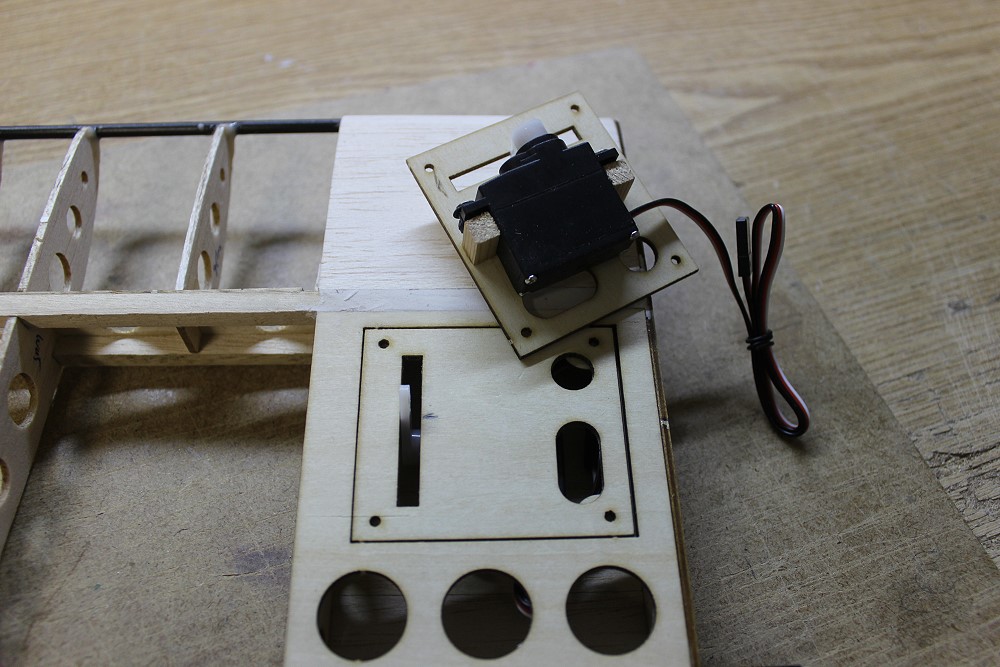

Querruderservos auf den Deckel montiert.
Eckel paßt genau.

Ich muß nur überlegen, wie ich die Kabel in den Rumpf kriege.


Flügel

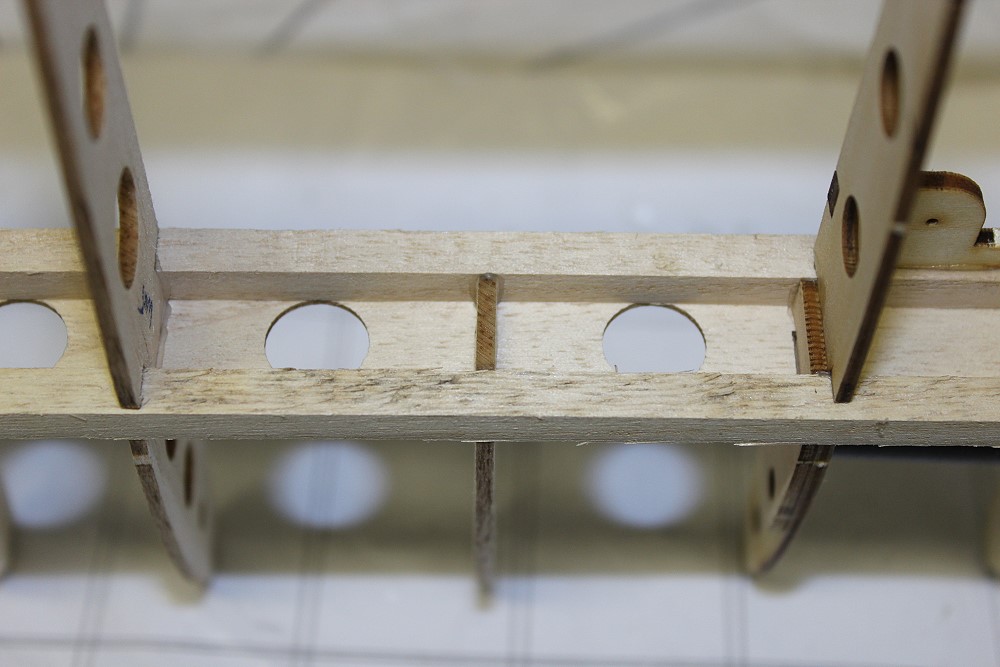

Der Holmaufbau:
  • 2 Balsaleisten 6x6 mm
  • 1 Verkastung aus 1 mm Furnier

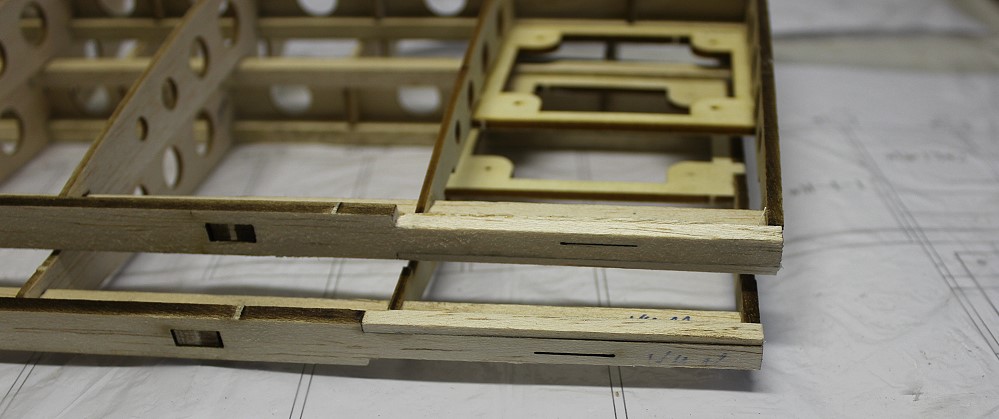

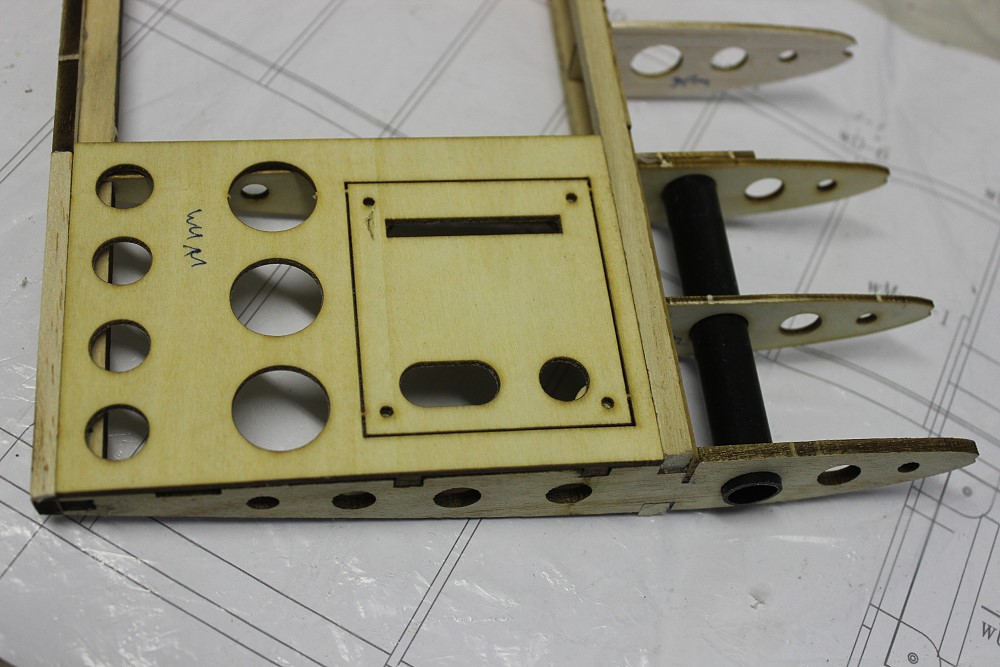

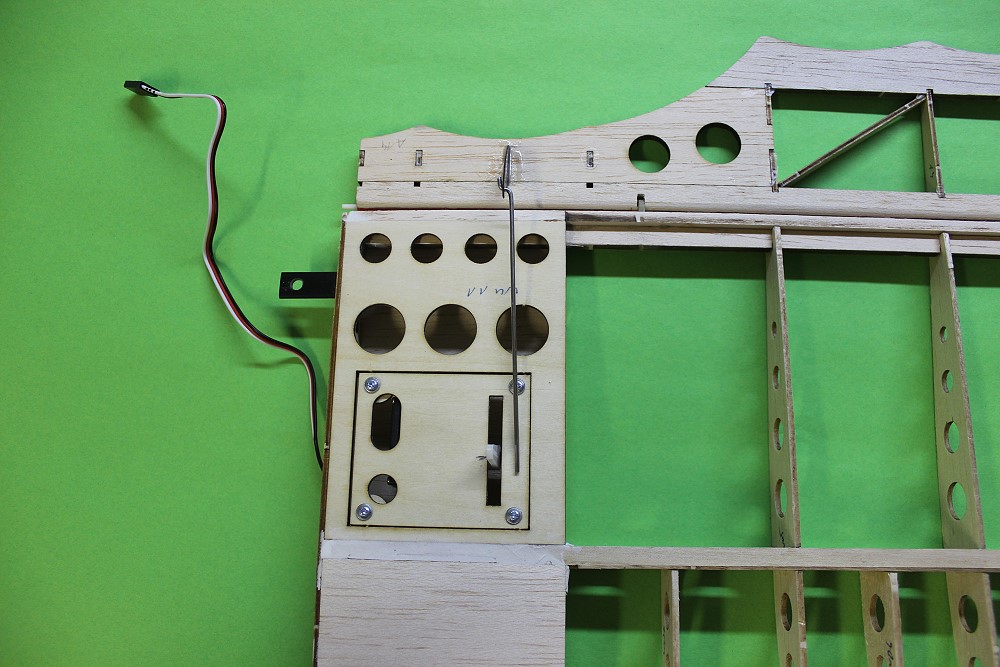

Der Rahmen mit Abdeckung und Deckel (noch nicht herausgetrennt) sitzt direkt an der Wurzelrippe unten.
Die Endleiste, an die das Querruder kommt, kann man um 180° verdreht einsetzen. Natürlich habe ich das geschafft!

Der Ausschnitt für das Servobrett gehört nach unten. Somit habe ich das Holz einfach ausgeschnitten und oben wieder angeklebt.
Die Abschrägung außen gehören somit nach oben.

Weil ich die Leiste verkehrt herum eingebaut hatte, habe ich diese kleinen Dreiecke abgesägt und umgedreht wieder angeklebt.

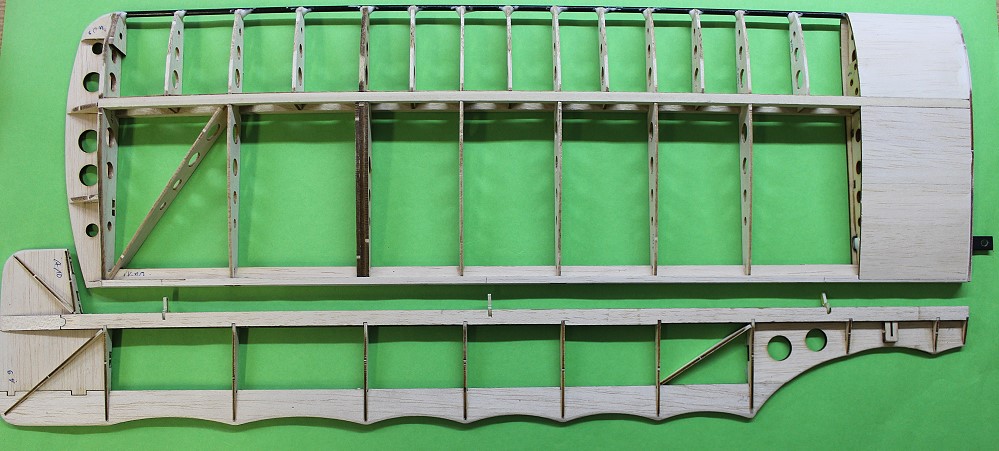

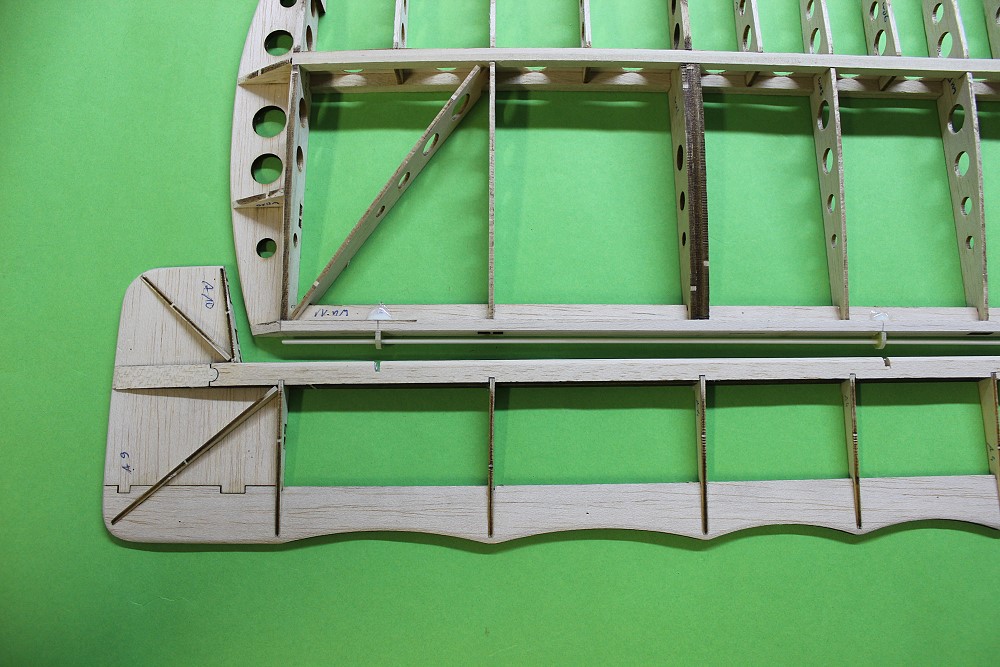

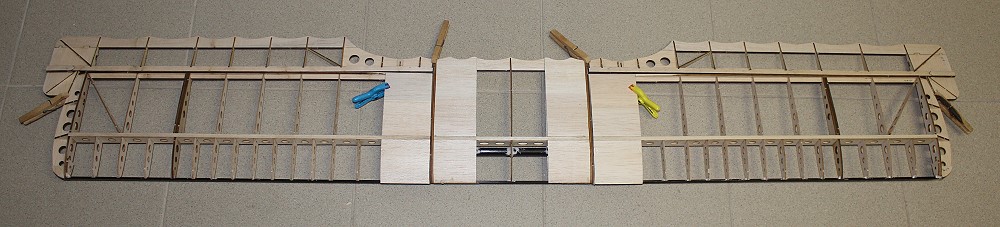

Oberer Flügel, Mittelstück, Querruder.

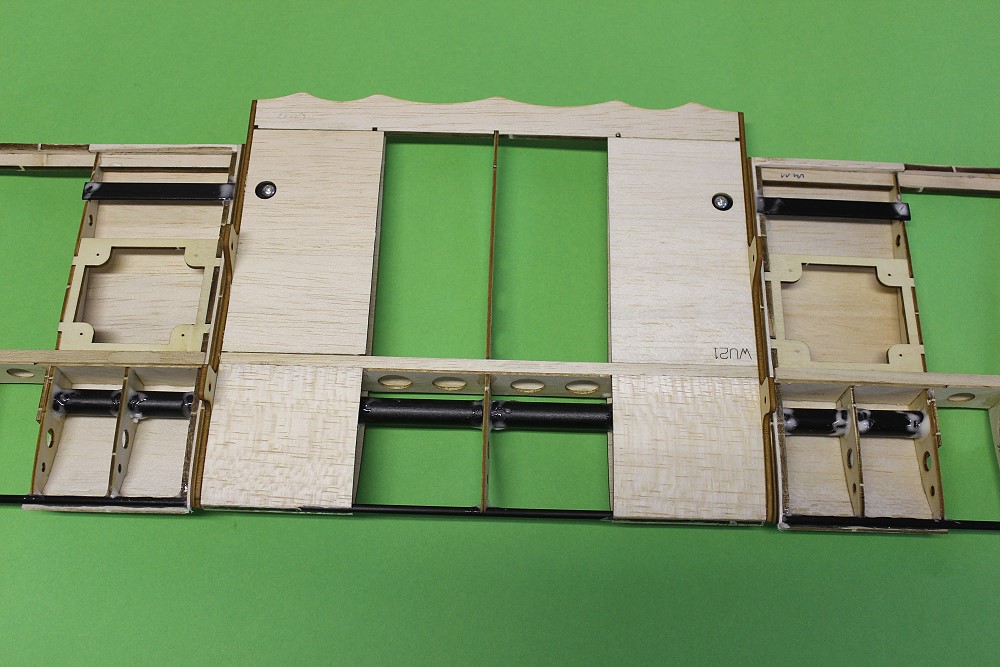

Mittelstück mit angesteckten Flächen von unten.

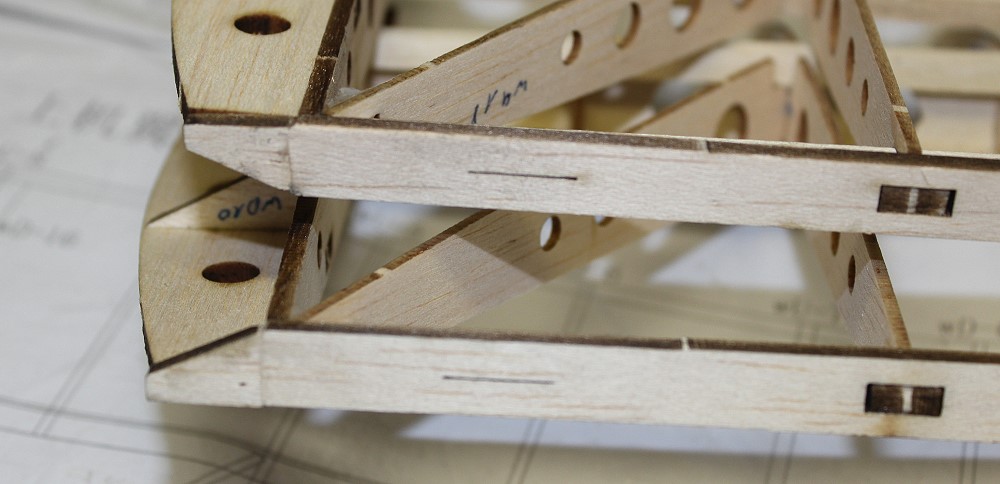

Der Einschnitt für die 1. Rippe ist leicht schräg - wenn man sehr genau hinschaut sieht man es!

Damit steht die Rippe 1 leicht schräg. Leider wird das nirgends in der Anleitung erwähnt, es gibt auch kein Bild dafür.

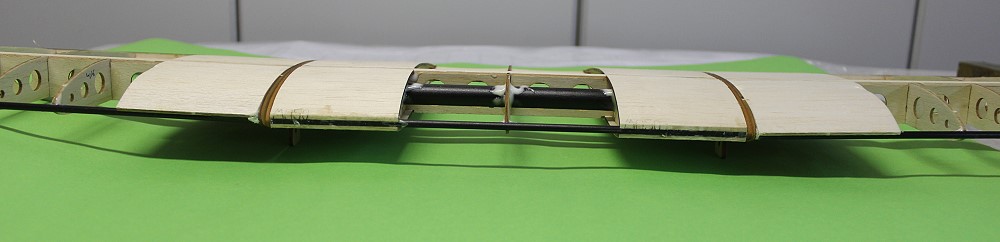

Von vorne sieht man die ganz leichte V-Form.
